1、概述

本文重点介绍使用EasyDL训练一个烟火检测模型，并获取离线部署SDK，然后通过BIE将离线模型SDK部署至边缘节点设备。

2、训练集准备

1. 本身使用开源烟火检测标注数据集fire-smoke-detect-yolov4，下载 烟火(2059张图像,含标签)-百度云盘下载链接-提取码3q4r。
2. 解压数据集，对文件目录进行修改，执行操作如下，最终得到标注数据集fire_detection_VOC2020.zip

# 查看目录 % ls -l
total 8 drwxr-xr-x@ 2061 user  staff 65952 7 18 2020 Annotations
drwxr-xr-x@ 3 user  staff 96 7 13 2020 ImageSets
drwxr-xr-x@ 2061 user  staff 65952 7 17 2020 JPEGImages
-rw-r--r--@ 1 user  staff 591 7 18 2020 README # 删除ImageSets README，EasyDL数据集不需要这2个

 % rm -r ImageSets README # 将JPEGImages重命名为Images，这是EasyDL导入数据集的规范 % mv JPEGImages Images
% ls -l
total 0 drwxr-xr-x@ 2061 user  staff 65952 7 18 2020 Annotations
drwxr-xr-x@ 2061 user  staff 65952 7 17 2020 Images # 将上述Annotations和Images压缩为zip包

% zip -r fire_detection_VOC2020.zip ./*
% ls -l
total 361752 drwxr-xr-x@ 2061 user  staff 65952 7 18 2020 Annotations
drwxr-xr-x@ 2061 user  staff 65952 7 17 2020 Images
-rw-r--r-- 1 user  staff 177816248 10 10 20:24 fire_detection_VOC2020.zip

1. 将 fire_detection_VOC2020.zip 上传至百度对象存储BOS，并记录fire_detection_VOC2020.zip的下载URL。

3、训练模型

3.1 导入数据集

1. 访问EasyDL——物体检测模型，可点击此处直接访问
2. EasyData数据服务——数据总览——创建数据集

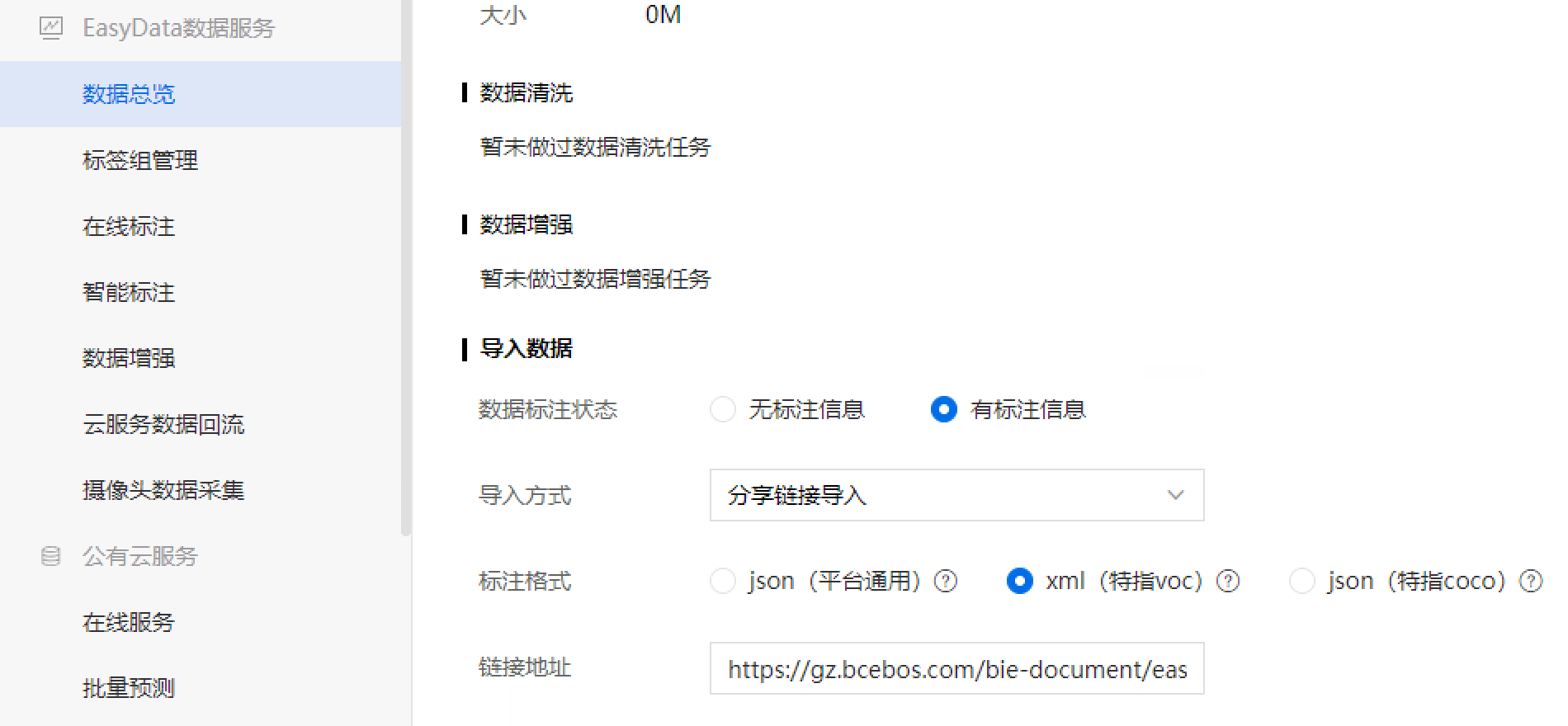

3. 在数据集下发，点击导入，在导入数据当中填写如下信息：

   • 数据标注状态：有标注信息
   • 导入方式：分享链接导入
   • 标注格式：xml（特指voc）
   • 链接地址：上述2.3步骤的fire_detection_VOC2020.zip的下载URL

1. 点击确认并返回，完成数据集导入。图片总计有2000张，导入需要一定时间。

3.2 训练模型

1. 在左边栏模型中心找到我的模型，点击创建模型。
2. 点击训练，选择上述导入的数据集

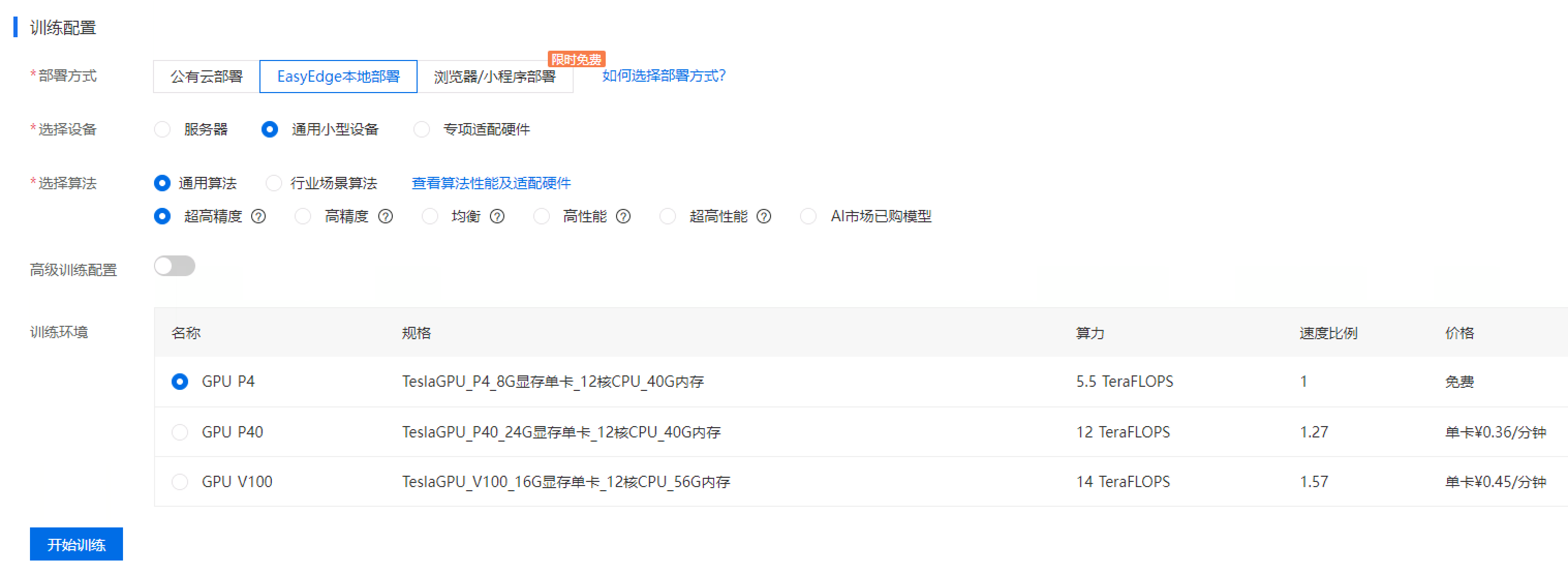

3. 训练配置选择如下：

   • 部署方式：EasyEdge本地部署
   • 选择设备：可以服务器、通用小型设备、专项适配硬件全部都做一次训练
   • 选择算法：通用算法，精度使用默认即可
   • 训练环境：可以使用免费的GPU T4算力，免费算力训练时间比较长，可能超过3个小时，需要耐心等待。

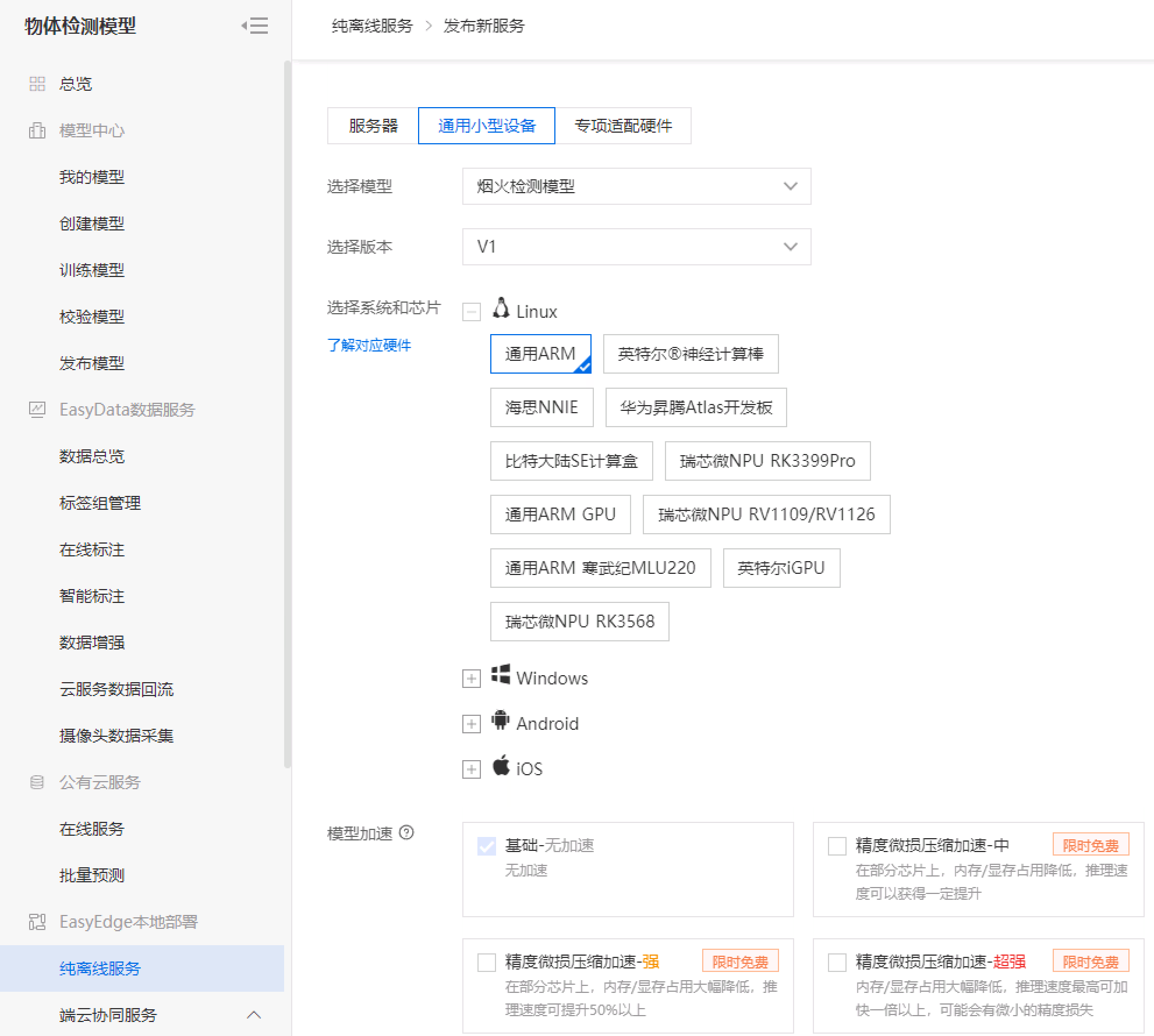

1. 训练完成以后，点击申请发布，选择通用小型设备，操作系统选择Linux，芯片选择通用ARM，点击发布

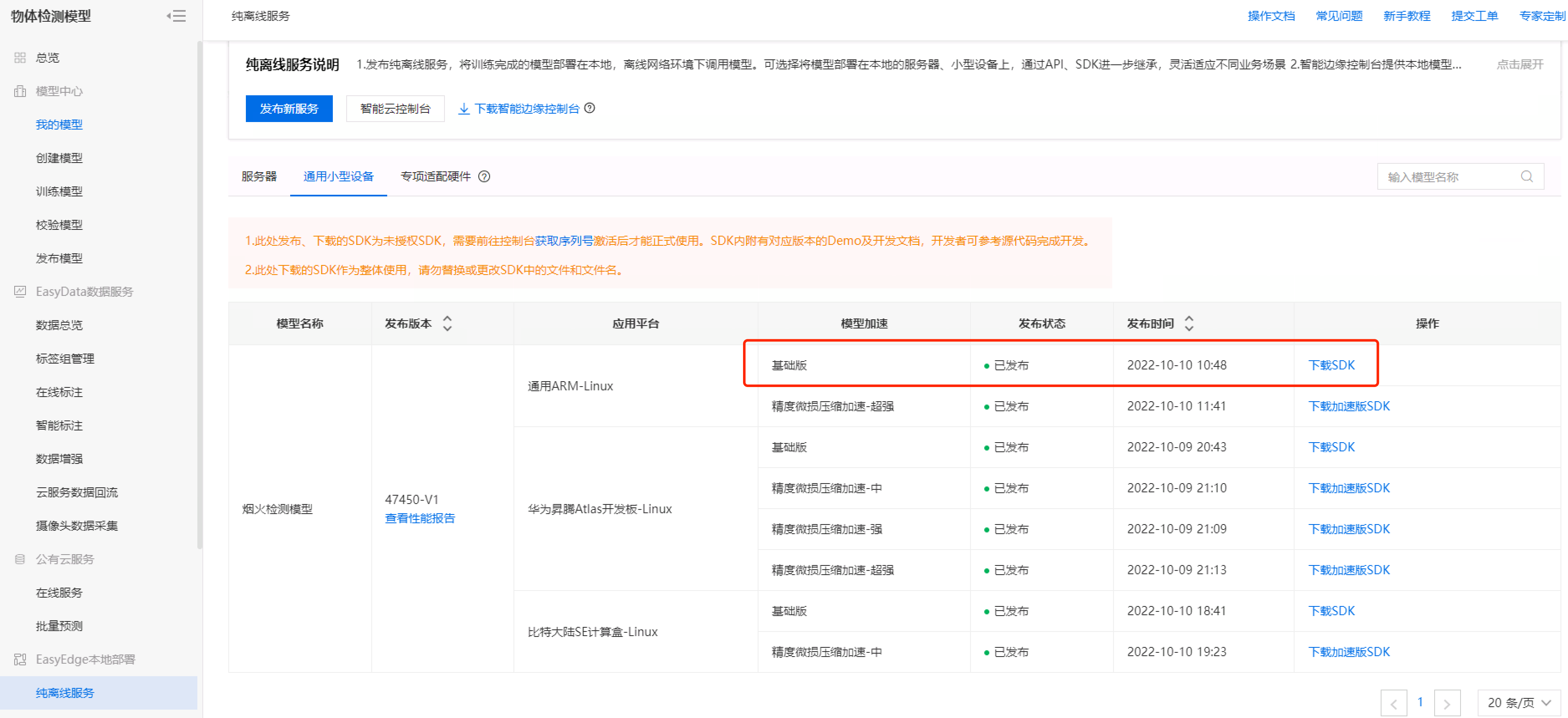

1. 在纯离线服务页面，找到发布生成的SDK，此处下载 通用ARM-Linux-基础版SDK，如下图所示：

1. 将模型SDK上传至百度对象存储BOS，并记录模型SDK的下载URL。

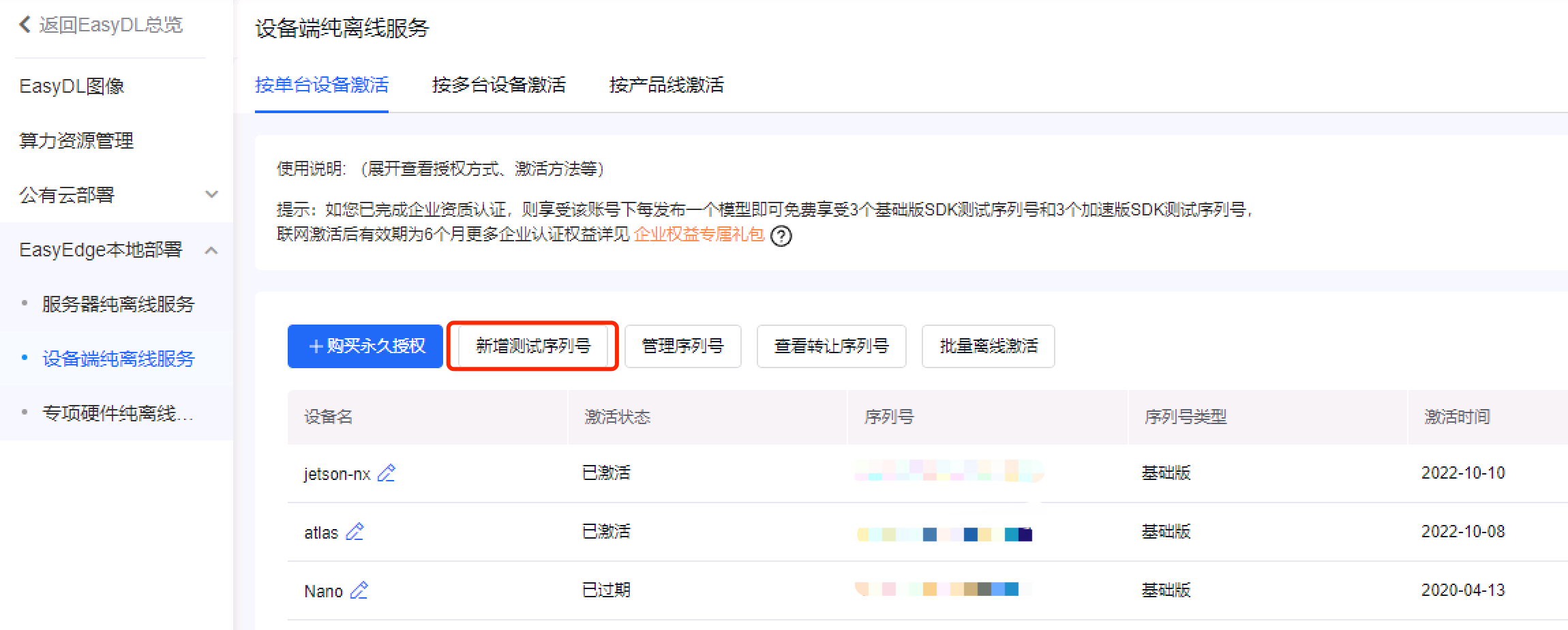

2. 点击 获取序列号 ，新增测试序列号并记录。

4、BIE部署模型

4.1 创建程序包

• 导入进程程序包-paddle-opensource-sdk-edge-serving.json，与 文档可执行脚本类型进程应用 当中创建的程序包是一样的。

4.2 创建模型文件配置项

• 导入模型配置项-easyedge-linux-m76527-b47450-arm-normal.zip.json
• 将模型SDK文件的HTTP URL替换成第3.2-6小节的URL。

4.3 创建进程应用

• 导入模型进程应用应用-easyedge-linux-m76527-b47450-arm-normal.json
• 将应用当中的模型序列号替换成第3.2-7小节的模型序列号。

4.4 特殊配置说明

1. 上述应用配置的环境变量说明如下：

   • PARAMS_SERIAL_NUM：模型SDK的序列号
   • PARAMS_PORT：服务暴露端口号，此处设置为8701

2. 4.2小节和4.3小节注意替换成自身的模型SDK文件和模型序列号，否则模型将无法正常部署。

   • 如果上述模型SDK和模型序列号都不做替换，应用部署以后，在本地日志文件当中可以看到错误提示：序列号已被其他设备使用
   • 如果只替换序列号而不替换模型SDK文件，应用部署以后，在本地日志文件当中可以看到错误提示：序列号不能用于其他账号的模型

5、部署模型并验证

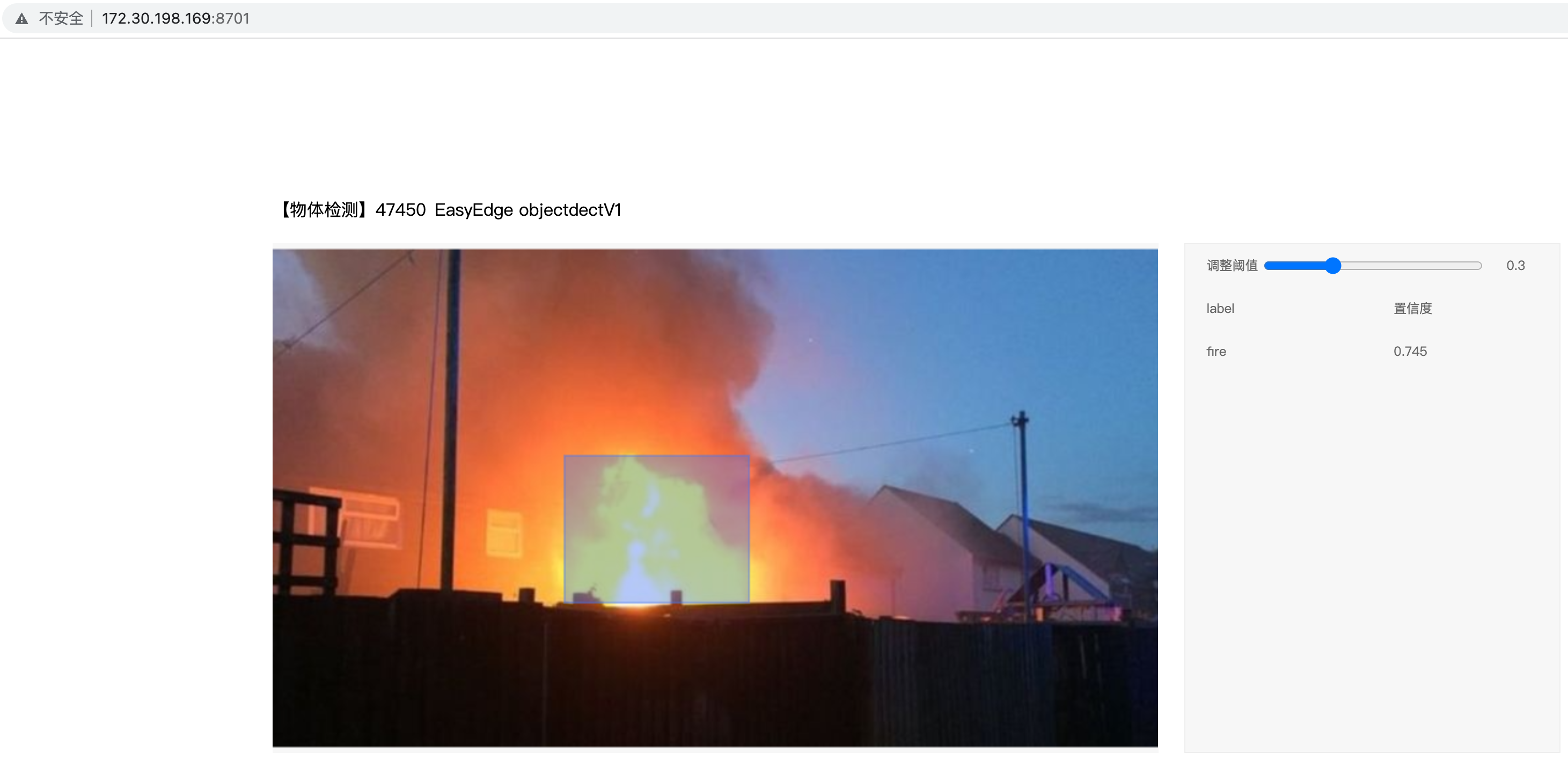

通过浏览器打开在线推断服务：http://ip:8701 ，上传测试图片，推断结果如下，证明AI服务正常启动。
