功能说明
GPU显存共享功能主要是为了支持多个边缘AI服务可以运行在多张GPU卡上这个特性。当边缘节点上运行多个AI服务的时候，默认情况下，多个AI服务都会运行在GPU卡1上。这样即使边缘节点有多张AI计算卡，也无法动态调用到GPU卡2。使用GPU共享功能，通过设置边缘AI服务的显存容量需求，实现边缘AI服务在多卡之间的动态调度。GPU共享功能仅支持NVIDIA GPU amd64架构。
安装GPU共享功能后，与节点关联的应用可以配置应用的GPU资源限制。如未安装GPU共享功能，应用即使设置GPU资源限制，也无法生效，并且应用也无法在设备上部署运行。
依赖条件
- 先完成NVIDIA GPU资源监控。
- k3s环境，在安装完毕gpushare组件以后，需要重启一次k3s，可以使用命令systemctl restart k3s。

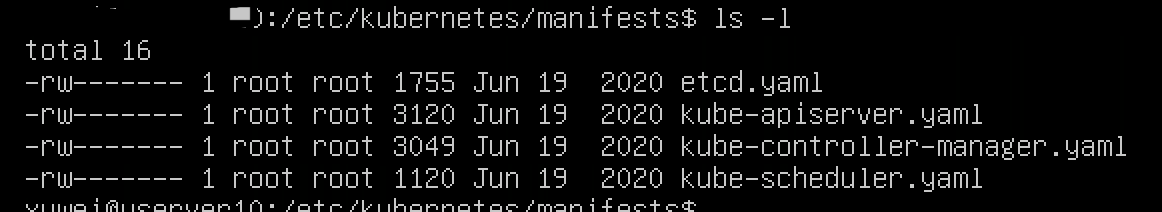

- k8s环境，需要使用官网推荐的kubeadm方式创建集群，参考官网安装指南。使用这种方案安装的k8s集群，在master节点的/etc/kubernetes/manifests目录下，会有kube-scheduler.yaml文件，这个是开启gpushare依赖的配置文件，如下图所示：

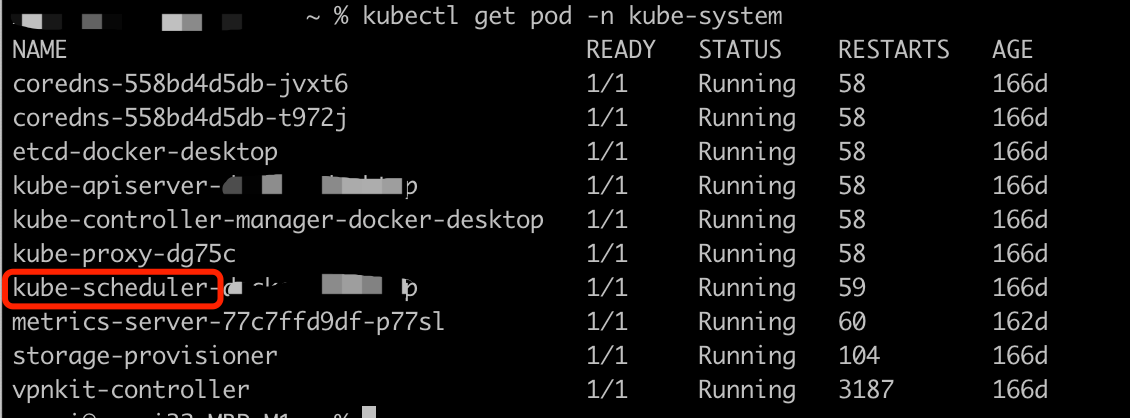

- 正常启动k8s，可以看到有kube-scheduler这个pod，如下图所示：
特别说明：GPU共享调度并不适配公有云云原生k8s环境。用户可以租用公有云BCC GPU主机，然后按照官方教程使用kubeadm搭建k8s。
操作指南
显存共享插件安装

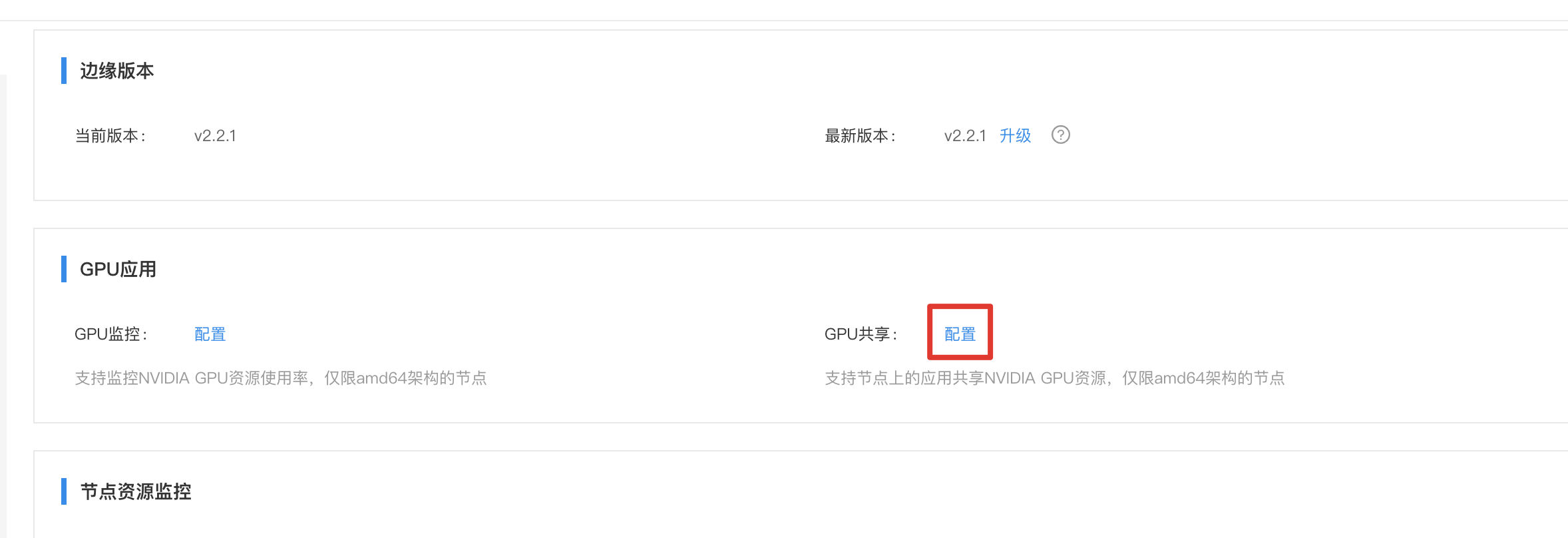

1、进入节点详解页面，找到GPU应用，如下图所示：

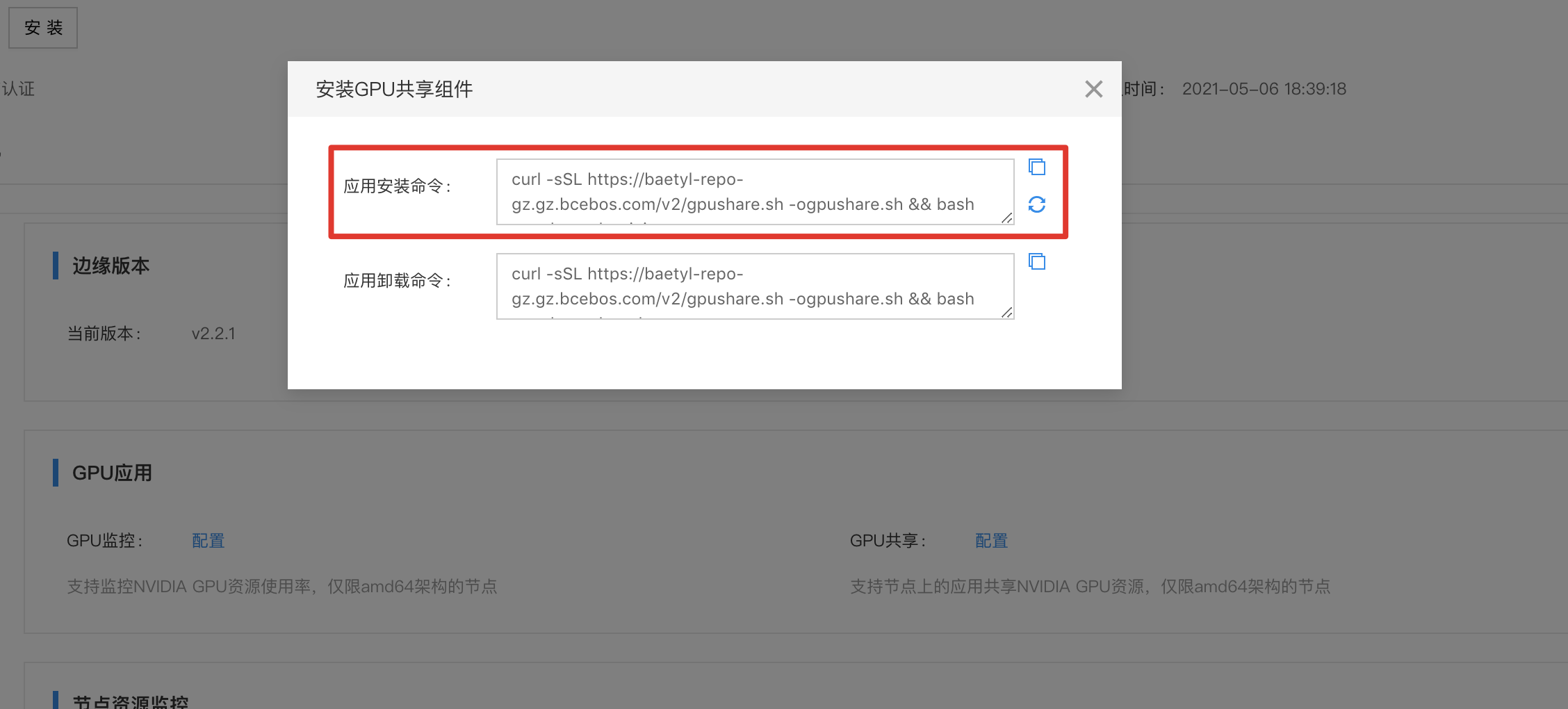

2、点击【配置】弹出对话框，包括有安装和卸载GPU共享的命令，将命令复制并在设备上执行。以安装GPU共享为例，先复制对话框中的应用安装命令：

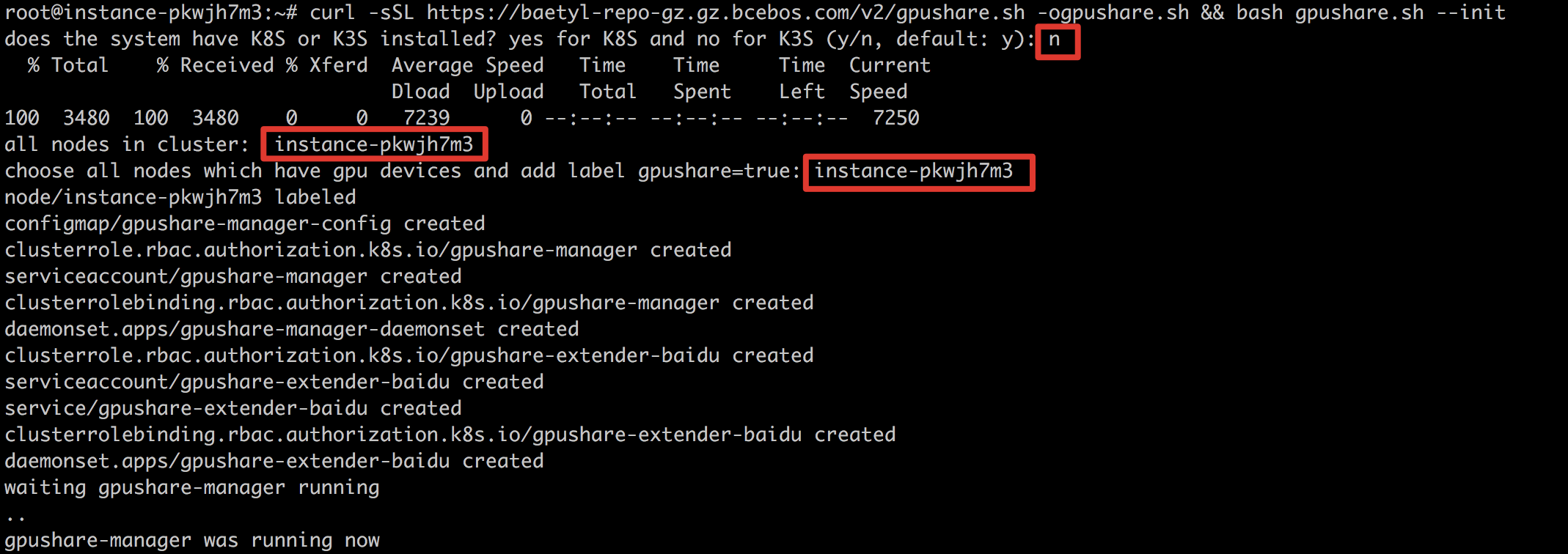

3、在设备上执行该命令。
4、然后会要求用户选择有GPU的子节点，并给相应节点添加标签。当前节点只有一个，输入提示的节点名即可。
5、随后等安装完成，设备即具备GPU共享功能。由于该功能安装应用的镜像较大，拉取镜像时间可能较长。需要等待镜像拉取完成并启动后才会完成安装。
6、查看kube-system命名空间下的pod，确认两个GPU共享服务都已经正常运行即表示安装成功。

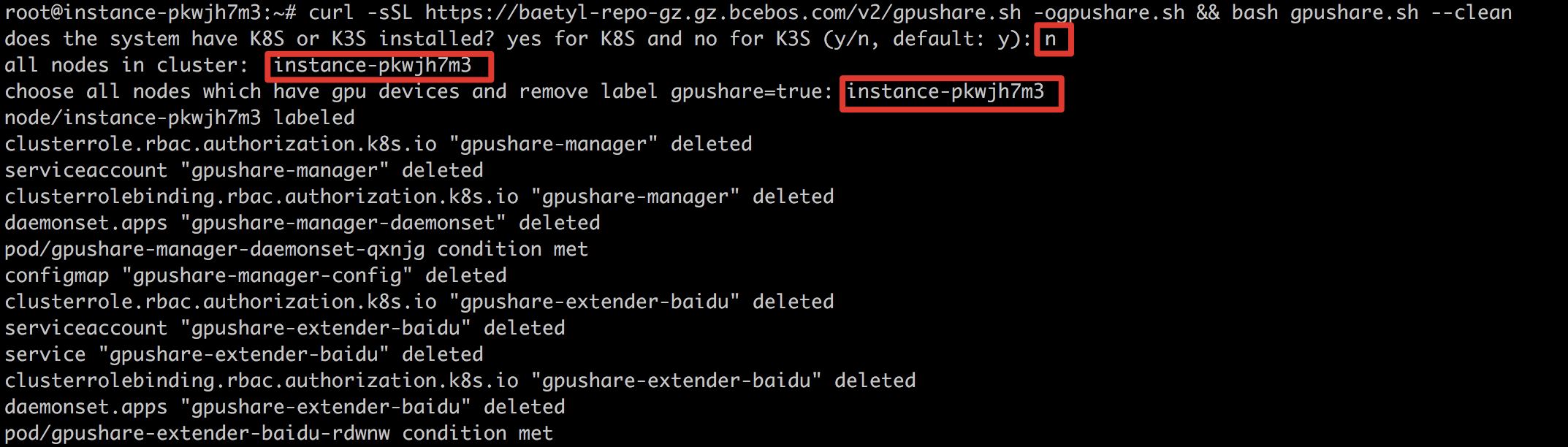

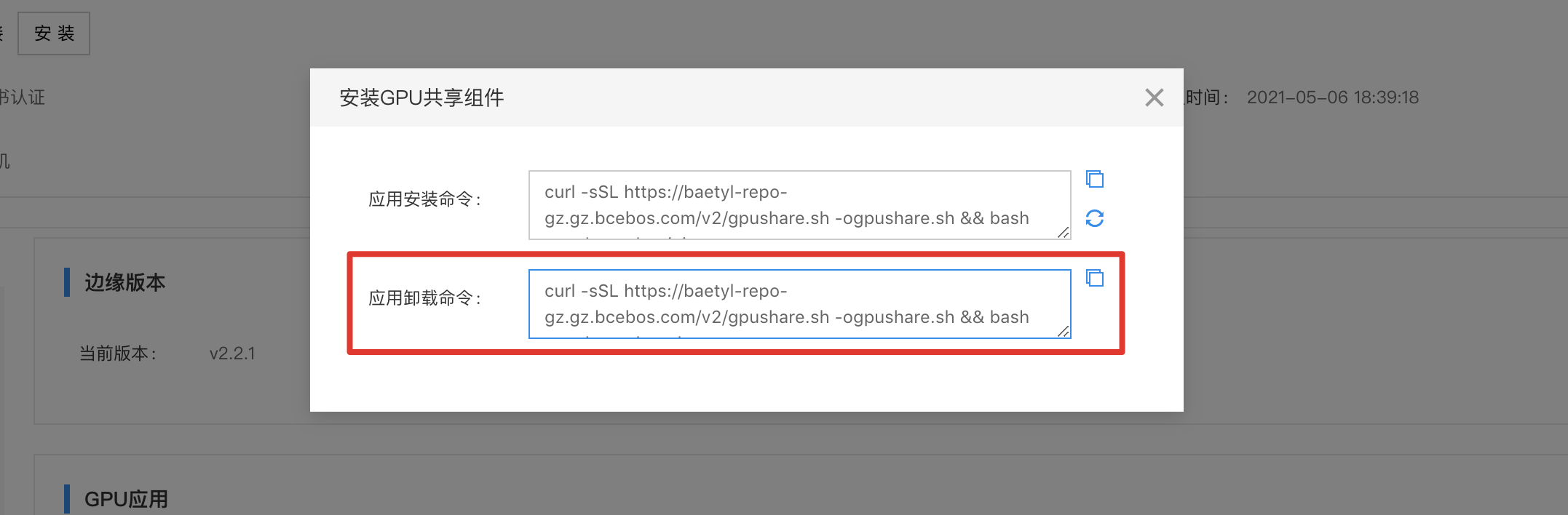

7、卸载GPU共享的过程和安装时类似，复制GPU共享配置对话框中的应用卸载命令：
8、在设备上执行，输入具有GPU的子节点并确认。

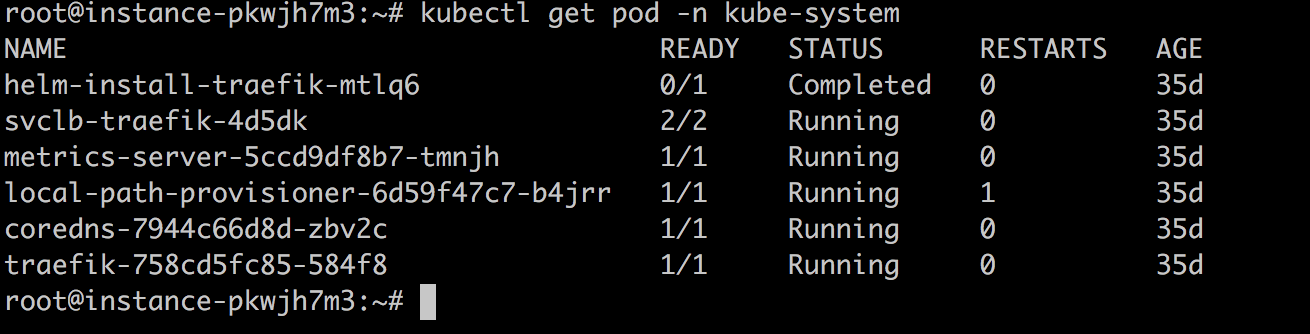

9、查看kube-system命名空间下的pod，确认两个GPU共享服务都已经删除即表示成功卸载GPU共享功能。
显存共享资源分配

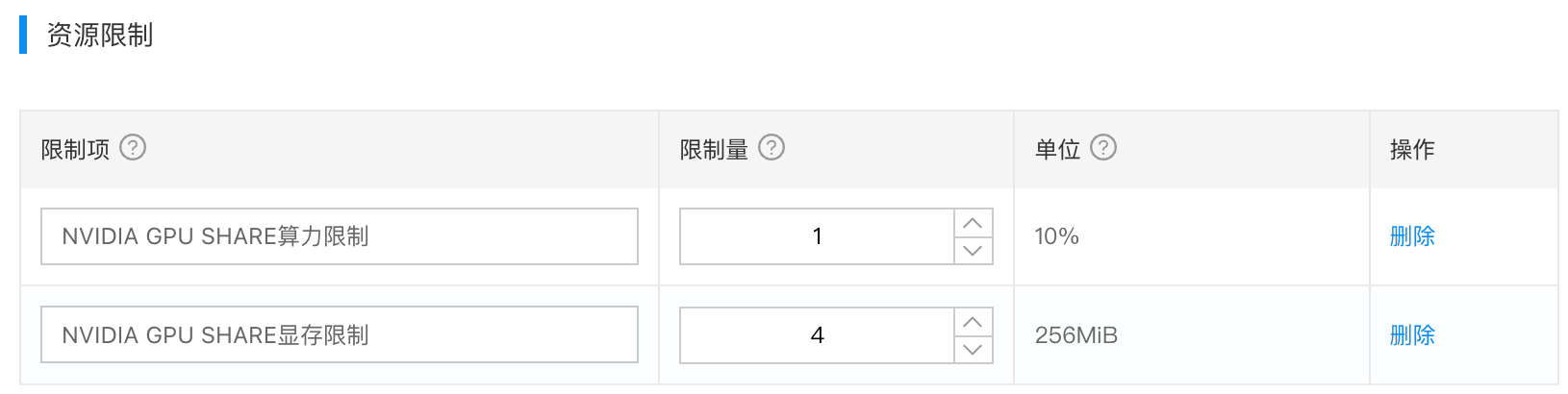

在边缘节点上安装完毕GPU共享命令以后，找到一个测试的GPU应用，然后在服务配置当中，指定AI服务需要使用的显存大小，最小单位是256MiB，如果要给测试AI服务分配1G显存，则限制量就设置为4。算力限制为必填项，如果不设置，GPU显存共享将不生效，默认填写1即可。如下图所示：
也可以通过自定义的方式下发资源限制，比如：
- 限制项：baidu.com/vcuda-core，限制值：1
- 限制项：baidu.com/vcuda-memory，限制值：4
多卡分配逻辑
假定GPU服务器有2张AI加速卡，加速卡信息如下，卡1有4G显存，卡2也有4G显存。当前有ai-service-1和ai-server-2两个AI服务。根据对这2个ai-service的不同资源限制，可以控制2个ai-service具体调用的AI计算卡。
- 当ai-service-1和ai-service-2都分配2G显存时，ai-service-1和ai-service-2都将调用卡1的资源，因为卡1刚好能够支持2个ai-service。
- 当ai-service-1分配2G显存，ai-service-2分配3G显存时，这2个ai-service会分别运行在卡1和卡2上。因为没有一张卡的显存容量支持运行2个ai-service。
说明：GPU显存的单位是MiB，需要查看GPU卡具体的显存容量，有些显卡说有2G显存，但是具体的容量没有到2048MiB。
GPU显存共享调度实战
单机单卡

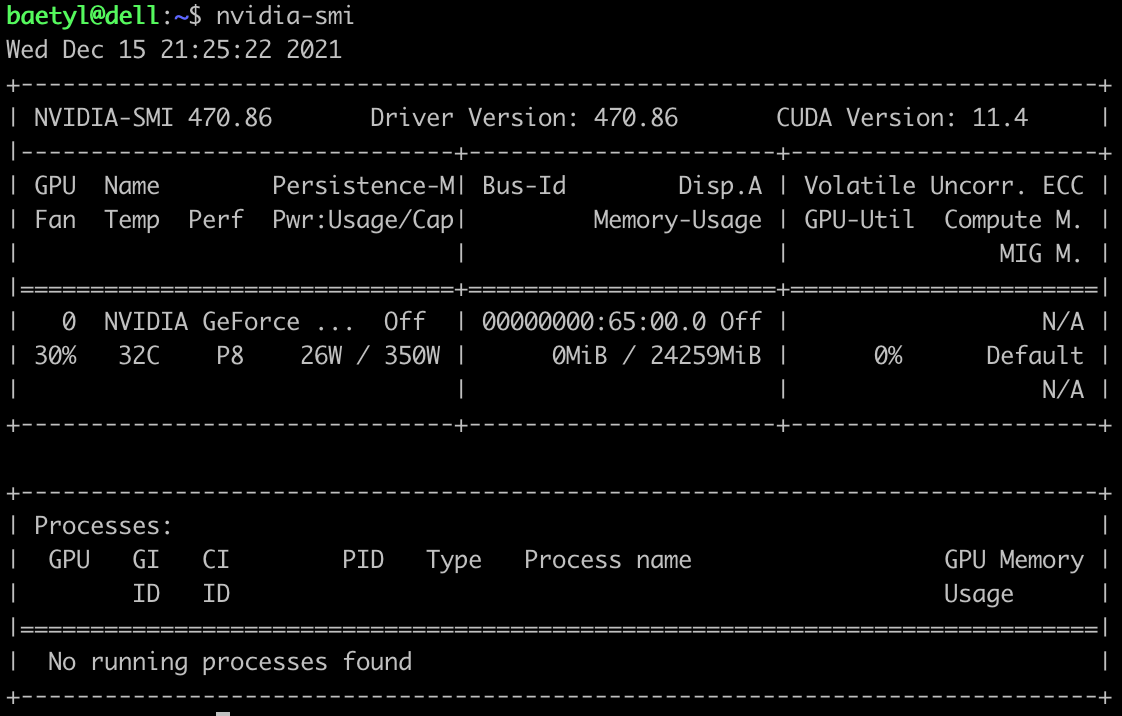

查看gpu服务属性，执行nvidia-smi，可以看到这个一台3090显卡的GPU服务器，显存24259MiB
-
云端创建3个以nvidia/cuda:11.0-base作为容器镜像的服务，并分配不同gpu限制，具体如下：
- 应用1：nvidia-cuda11-base-1，NVIDIA资源限制：50单位，每个单位256MiB
- 应用2：nvidia-cuda11-base-2，NVIDIA资源限制：40单位
- 应用3：nvidia-cuda11-base-3，NVIDIA资源限制：1单位
如下图所示：

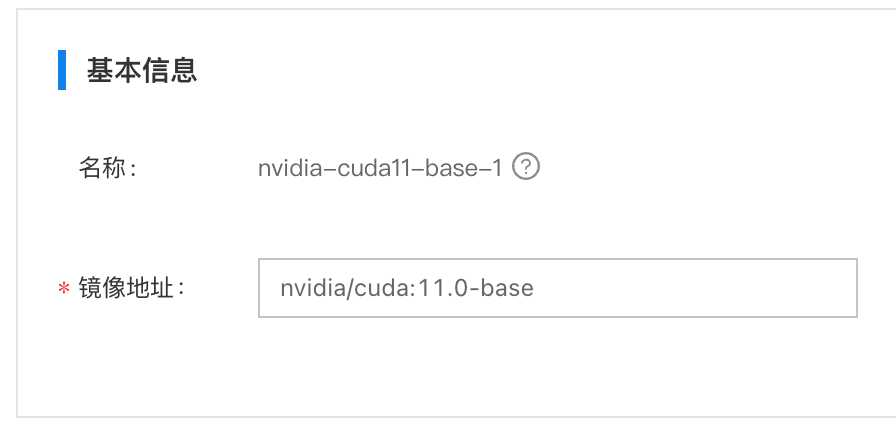

- 容器镜像都是nvidia/cuda:11.0-base
启动参数如下，是为了让容器一直running
- /bin/sh
- -c
- while true; do echo $(date "+%Y-%m-%d %H:%M:%S"); sleep 1; done

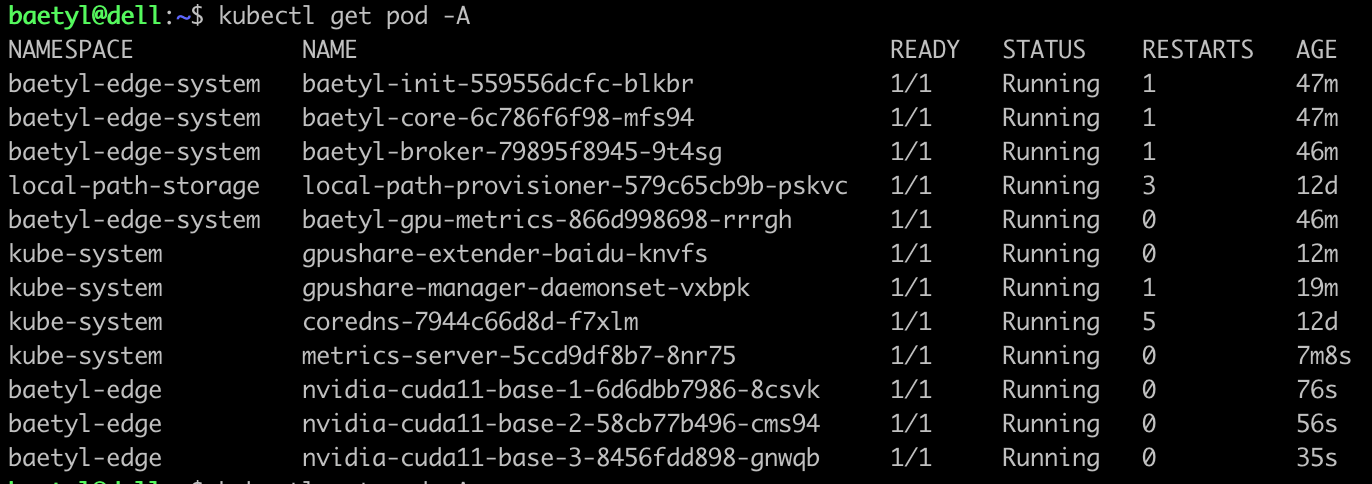

- 将三个应用都部署到gpu服务器，查看pod状态，三个都是running状态，如下所示：
此时调度分配的GPU显存是91单位，即23296MiB，小于3090显卡的24259MiB。
- 修改应用3的NVIDIA资源限制单位为10，此时分配调度的资源是25600MiB，大于24259MiB，此时我们查看边缘pod运行状态。

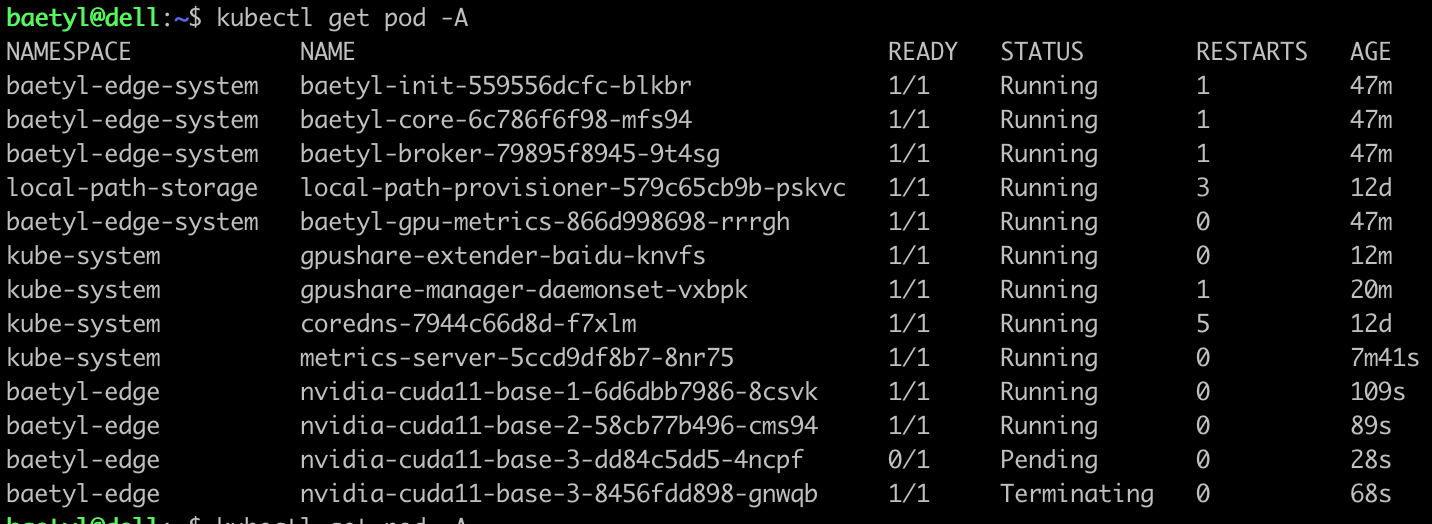

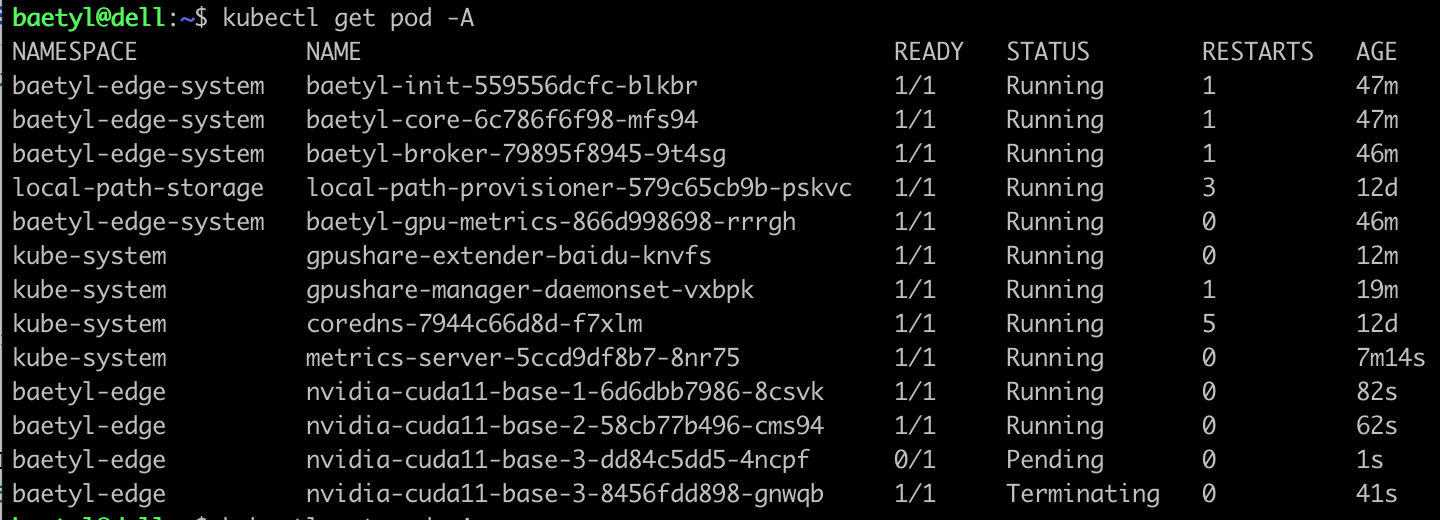

首先nvidia-cuda11-base-3这个pod会处于Terminating状态：
然后会自动创建一个新的nvidia-cuda11-base-3 pod，处于Pending状态：
等Terminating状态的nvidia-cuda11-base-3清理掉以后，我们可以看到，剩下的那个nvidia-cuda11-base-3依然处于Pending状态：
查看这个pod
kubectl describe pod nvidia-cuda11-base-3-dd84c5dd5-4ncpf -n baetyl-edge
我们发现提示资源不够。
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Warning FailedScheduling 59s default-scheduler 0/1 nodes are available: 1 Insufficient baidu.com/vcuda-memory.
Warning FailedScheduling 59s default-scheduler 0/1 nodes are available: 1 Insufficient baidu.com/vcuda-memory.
单机多卡
- 查看gpu服务器属性，这是一台2张P4卡的GPU服务器，每张卡的显存是7611MiB。对应每张卡最大29单位。
-
创建三个应用，应用现场分配情况如下：
- 应用1：edgekit-gpu-cuda10-2，NVIDIA资源限制：4单位
- 应用2：edgekit-gpu-cuda10-2-2，NVIDIA资源限制：20单位
- 应用3：edgekit-gpu-cuda10-2-3，NVIDIA资源限制：20单位
- 将上述三个应用部署部署到gpu服务器：

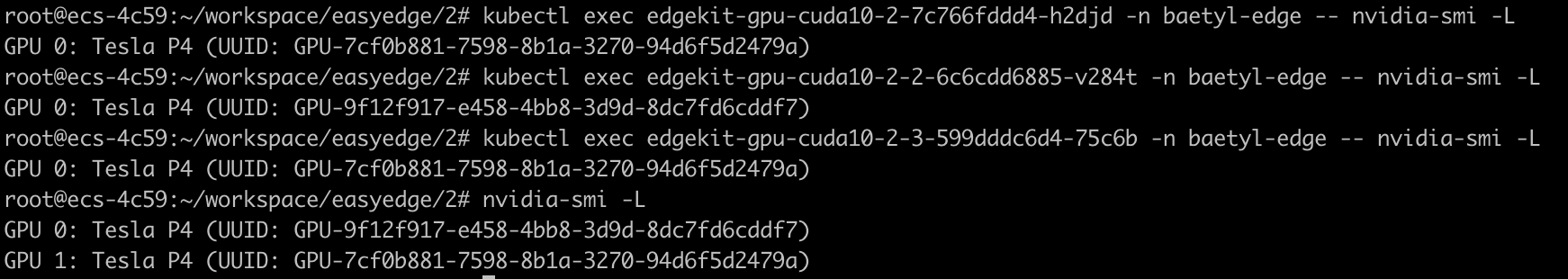

- 查看这3个pod对应的gpu：
kubectl exec edgekit-gpu-cuda10-2-7c766fddd4-h2djd -n baetyl-edge -- nvidia-smi -L
kubectl exec edgekit-gpu-cuda10-2-2-6c6cdd6885-v284t -n baetyl-edge -- nvidia-smi -L
kubectl exec edgekit-gpu-cuda10-2-3-599dddc6d4-75c6b -n baetyl-edge -- nvidia-smi -L
nvidia-smi -L
-
我们可以看到部署情况如下：
-
GPU 0: Tesla P4 (UUID: GPU-9f12f917-e458-4bb8-3d9d-8dc7fd6cddf7)
- edgekit-gpu-cuda10-2-2
-
GPU 1: Tesla P4 (UUID: GPU-7cf0b881-7598-8b1a-3270-94d6f5d2479a)
- edgekit-gpu-cuda10-2
- edgekit-gpu-cuda10-2-3
-
说明，kubectl exec命令输出的GPU卡，需要看UUID号，对应Pod来说，一个pod只有1个gpu，所以里面的GPU编号都是0，对应宿主机来说，GPU编号有0、1。

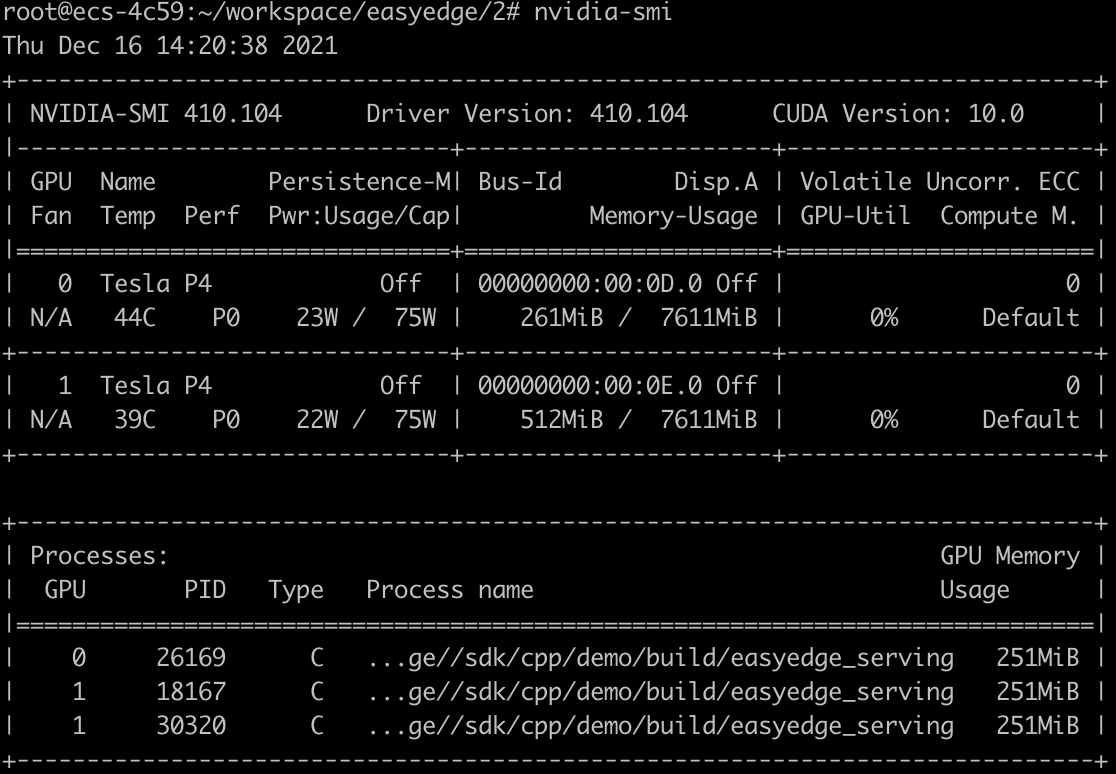

- 执行nvidia-smi，可以查看gpu的使用情况，如下图所示，总计有3个程序，运行在gpu当中，gpu1当中有2个程序。
总结
不论是单机单卡，还是单机多卡，当我们为一个应用分配一张显卡的大部分内存时（80%显存），我们可以做到让这个应用独占一张显卡，不会与其他应用分享。但是因为资源是抢占式的，如果重启k3s或者k8s，你不能保证还是上次的那个应用能够抢占到一张gpu显卡。不过在当gpu显存数量足够的情况下（比如gpu显卡有7张，当前规划的应用就3个），是可以做到应用按卡调度的。
