1 功能说明

GPU显存隔离在GPU显存共享的基础上，加入了显存资源逻辑隔离的能力。两者主要区别如下：

  • 通过显存隔离，可以将1张大显存的物理GPU卡虚拟化成多张小显存的虚拟机GPU卡。并且保障运行在虚拟GPU上的服务之间相互隔离、互不影响。 假定运行在虚拟机GPU上的服务需要的显存大于分配给他的显存，则该服务将启动失败，服务获取不到超过分配给他的显存资源。
  • 相比于显存隔离，显存共享场景下，即使给服务指定了显存大小限制，服务还是可以调用大于分配的显存资源，从而可能出现抢占其他服务资源的情况。

2 依赖条件

  • 先完成NVIDIA GPU资源监控。
  • NVIDIA CUDA版本：使用11.4版本cuda及配套驱动，可在官网下载。

  • 云原生环境依赖说明：

    • K8s场景：如果是K8s环境，适配使用官网推荐的kubeadm方式创建K8s环境，参考官网安装指南。并不适配公有云云原生K8s环境。用户可以租用公有云裸金属GPU主机，然后按照K8s官方教程使用kubeadm搭建环境。
    • K3s场景：如果是K3s环境，适配使用K3s官方安装命令创建的K3s环境。

3 操作指南

3.1 显存隔离插件安装

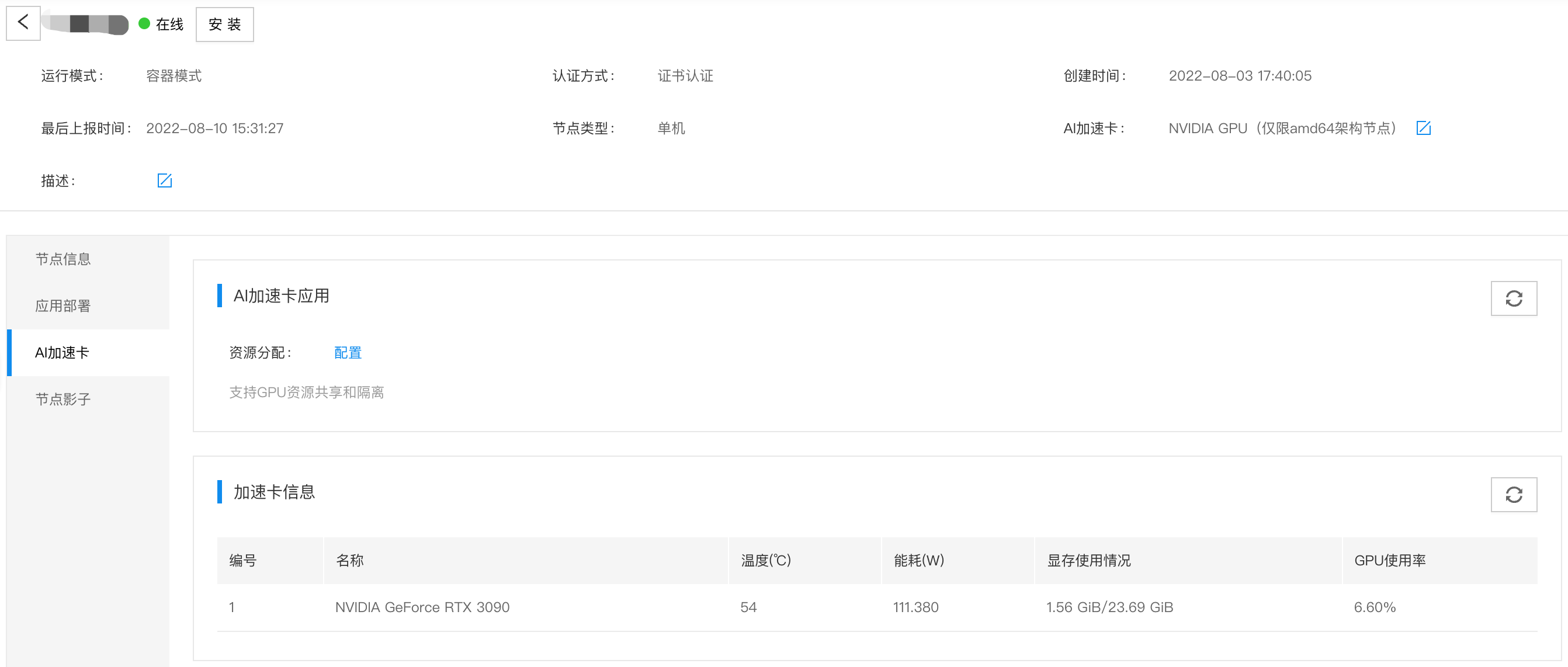

  1. 进入节点详情页面，找到AI加速卡，如下图所示：

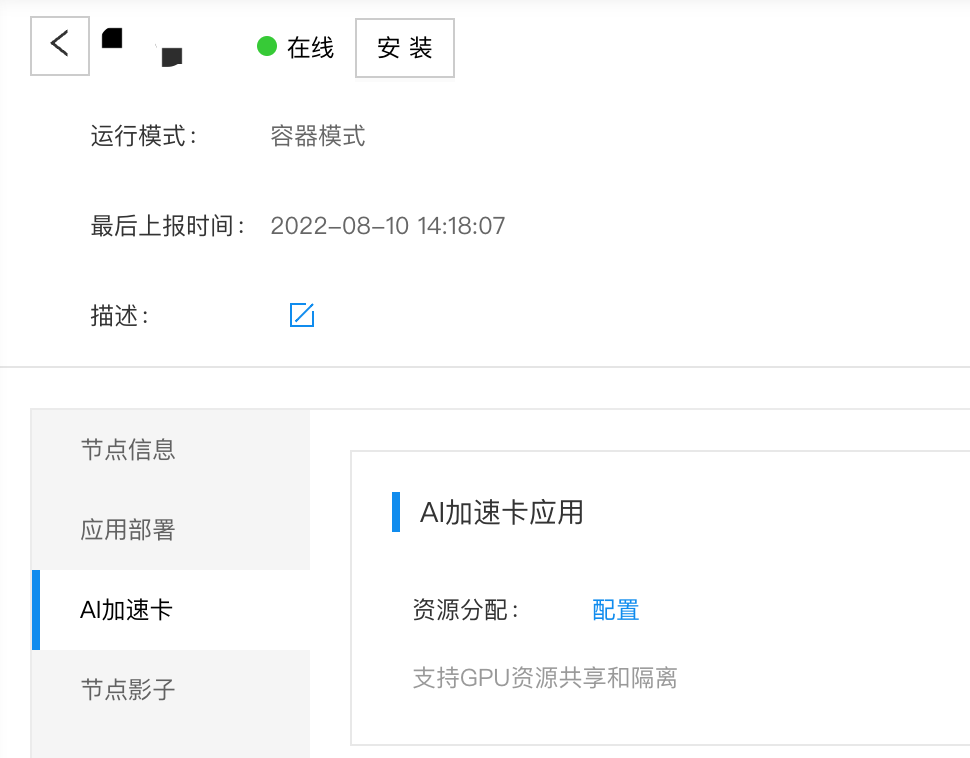

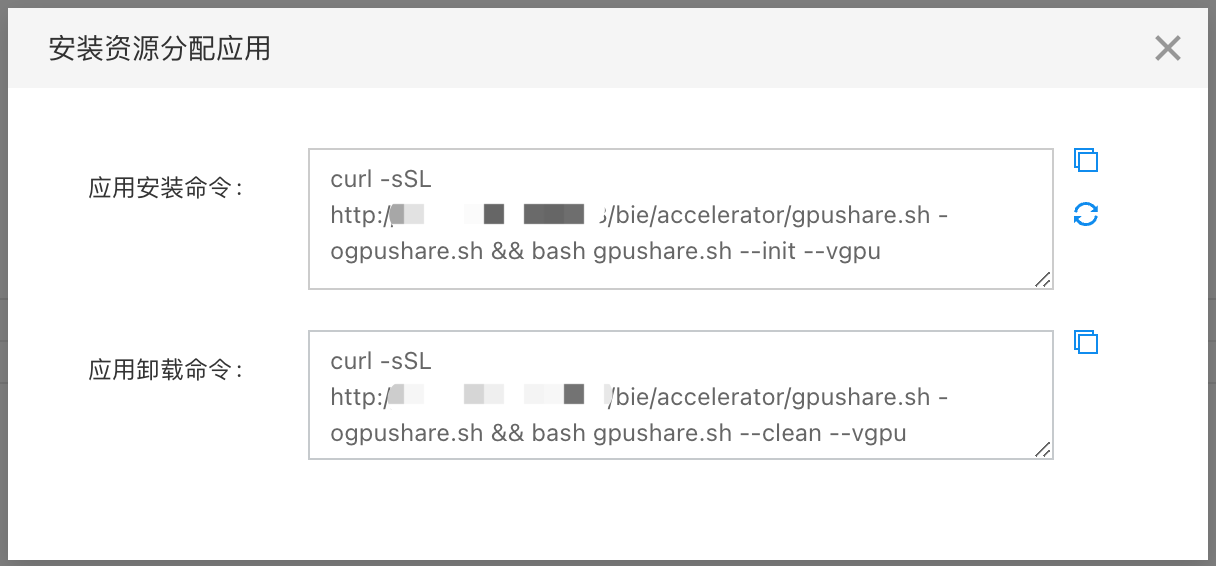

  1. 点击【配置】弹出对话框，包括有安装和卸载GPU共享的命令，将命令复制并在设备上执行。以安装GPU共享为例，先复制对话框中的应用安装命令：

  1. 在设备上执行该命令，会要求用户选择有GPU加速卡的Kubernetes节点，并给相应节点添加标签。当前节点只有一个，输入提示的节点名即可。

  1. 随后等安装完成，由于该功能安装应用的镜像较大，拉取镜像时间可能较长。需要等待镜像拉取完成并启动后才会完成安装。安装完成以后会自动重启Kubernetes的调度服务，使得显存隔离生效。查看kube-system命名空间下的pod，如果以下4个pod正常运行，即表示显存隔离插件安装成功。
kubectl get pod -A
NAMESPACE            NAME                                          READY   STATUS    RESTARTS      AGE
kube-system          nvidia-mps-76544                              1/1     Running   0             2m30s
kube-system          baidu-cgpu-monitor-wc2n5                      1/1     Running   0             2m30s
kube-system          gpushare-scheduler-extender-b94cs             1/1     Running   0             2m18s
kube-system          nvidia-shared-device-plugin-daemonset-c5qdx   1/1     Running   0             2m
  1. 卸载GPU显存隔离插件的过程和安装类似，只需要复制卸载命令在边缘节点设备上运行即可。

3.2 手动配置显存隔离并验证

在边缘节点上安装完GPU显存隔离插件以后，进入到应用部署，找到测试的GPU应用，对测试应用进行显存隔离配置。

3.2.1 资源管理

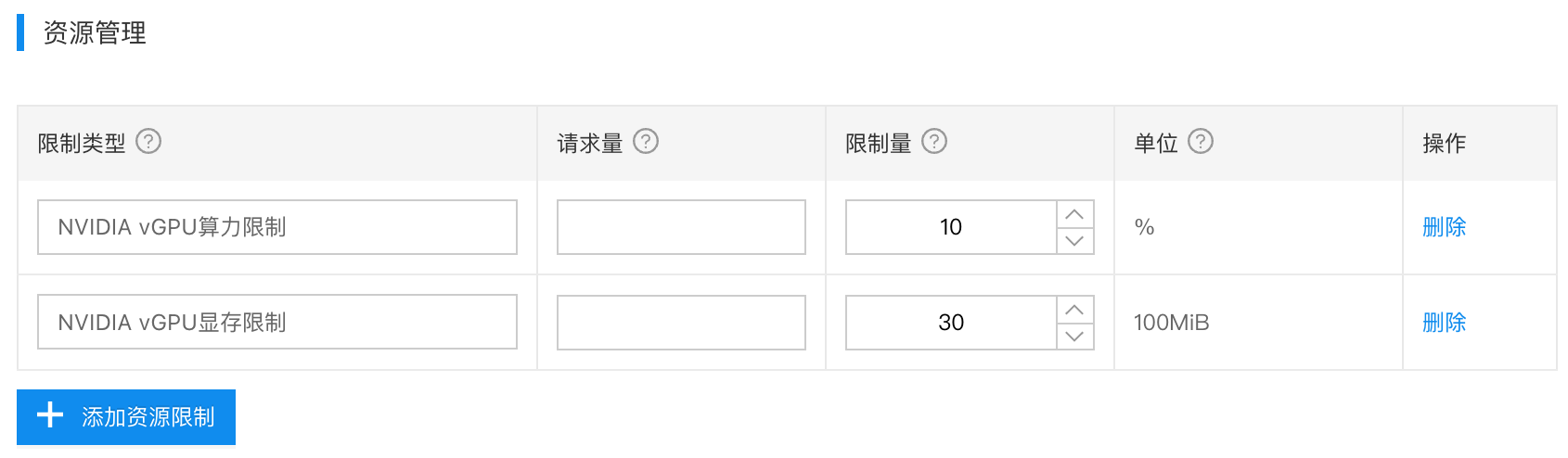

找到资源管理，添加以下2个限制项，如下图所示：

3.2.2 环境变量

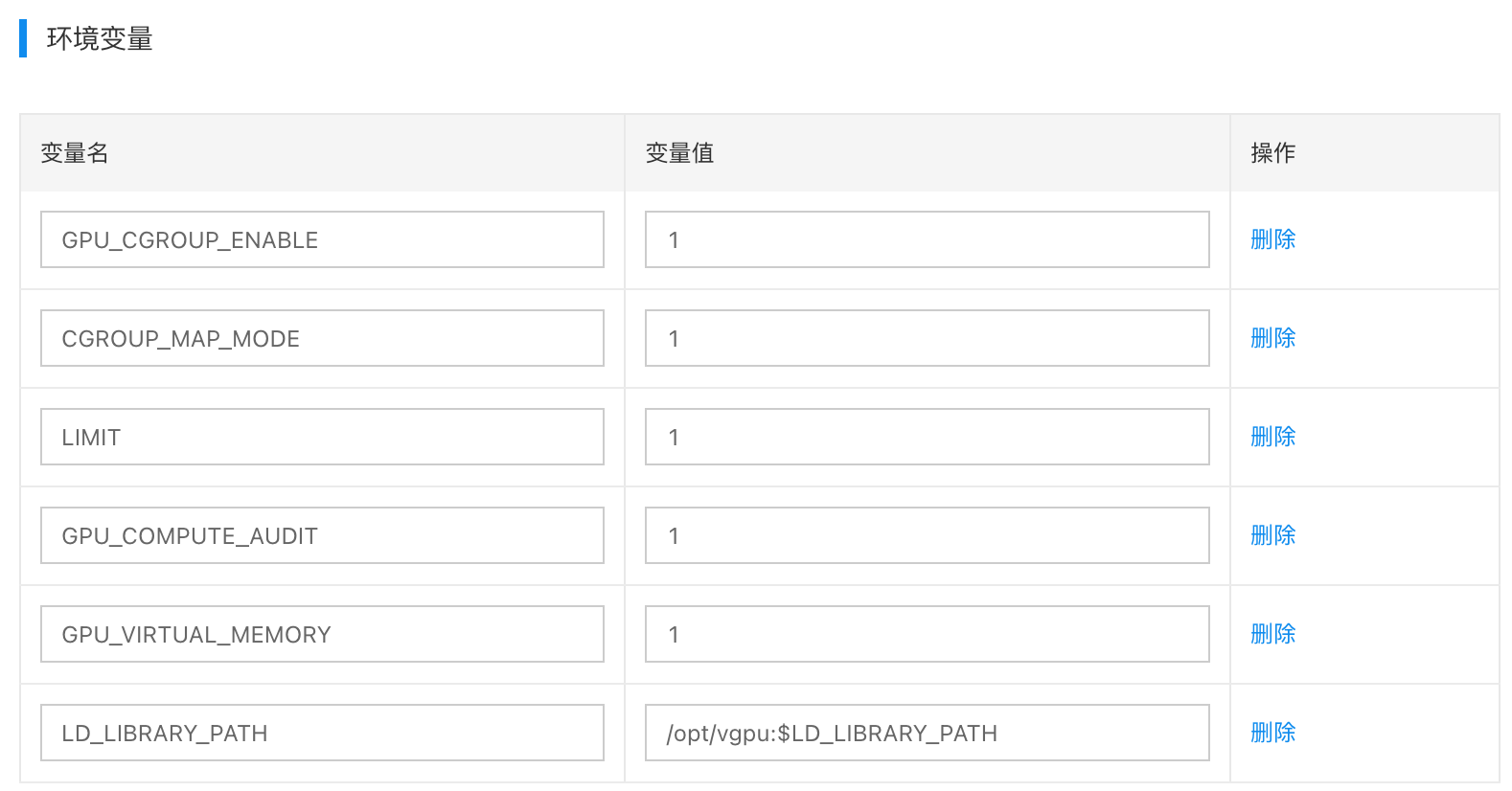

找到环境变量，添加以下6个环境变量配置，如下图所示：

  • GPU_CGROUP_ENABLE=1
  • LIMIT=1
  • CGROUP_MAP_MODE=1
  • GPU_COMPUTE_AUDIT=1
  • GPU_VIRTUAL_MEMORY=1
  • LD_LIBRARY_PATH=/opt/vgpu:$LD_LIBRARY_PATH

3.2.3 启动显存隔离

  1. 通过远程调试进入到边缘AI服务容器内。如果不使用远程调试功能的话，可以直接在边缘节点上执行如下命令进入到容器内：
kubectl exec -it [pod-name] -n baetyl-edge bash
  1. 在边缘容器内，执行以下命令，手动启动显存隔离：
/opt/vgpu/manage --reset
  1. 在容器内执行查看资源隔离情况

# 进入容器 ~# kubectl exec -it vgpu-memory-usage-1200mib-6dbd95489d-j2kjd -n baetyl-edge bash
kubectl exec [POD] [COMMAND] is DEPRECATED and will be removed in a future version. Use kubectl kubectl
 exec [POD] -- [COMMAND] instead. # 手动开启显存隔离 [root@vgpu-memory-usage-1200mib-749f9b65cc-l595n /]#
 /opt/vgpu/manage --reset manage.cpp:87 GPU DEVICE 0 FOUND IN DEV.
loader.cpp:190 Line read: 13:devices:/kubepods/besteffort/podb67ccdb1-89aa-42dc-8b55-f10d9d05162f/ee5a230e
75ac6734344b7fbd1b915313e23efd71aac5e3bbf0043383d1078918

Use exist sem.
stats.cpp:77 Total buffers allocated: 30720 stats.cpp:78 Total buffers freed: 0 stats.cpp:81 possible memory
 leak! stats.cpp:84 Total memory allocated: 1258291200 stats.cpp:85 Total memory freed: 0 stats.cpp:86 Peak
memory: 1258291200 stats.cpp:87 Peak # of buffers:  30720 stats.cpp:92 index[0] pid[8] live_memory[1258291200]
 # 在容器内查看显存容器，可以看到是限制量3000MiB [root@vgpu-memory-usage-1200mib-6dbd95489d-j2kjd /]# nvidia-smi
 Fri Nov 4 11:51:17 2022 +-----------------------------------------------------------------------------+
 | NVIDIA-SMI 470.42.01    Driver Version: 470.42.01    CUDA Version: 11.4 | |-------------------------
------+----------------------+----------------------+ | GPU  Name        Persistence-M| Bus-Id
   Disp.A | Volatile Uncorr. ECC | | Fan  Temp  Perf  Pwr:Usage/Cap| Memory-Usage | GPU-Util  Compute M.
| | | | MIG M. | |===============================+======================+======================|
| 0 NVIDIA GeForce ...  Off | 00000000:17:00.0  On | N/A | | 33%   62C    P2   114W / 350W | 0MiB /  3000MiB |
 90%      Default | | | | ERR! | +-------------------------------+----------------------+----------------------+

+-----------------------------------------------------------------------------+ | Processes: | | GPU   GI   CI
       PID   Type   Process name                  GPU Memory | | ID   ID
                     Usage | |=====================================================================
========| | No running processes found | +-----------------------------------------------------------------------------+

3.2.4 开发建议

  1. 可以将上述 /opt/vgpu/manage --reset 指令放到AI应用容器的启动脚本（sh脚本）的最前面执行，实现自动显存隔离，避免手动操作。
  2. 启动脚本可以通过BIE配置项创建，并通过BIE下发至边缘AI应用容器，假定AI程序是/home/baidu-cgpu/test，在容器内启动显存隔离+启动AI程序的示例脚本如下：
#! /usr/bin/env bash # 启动显存隔离命令 /opt/vgpu/manage --reset # 启动调用显存占用命令 cd /home/baidu-cgpu
./test
  1. 配置项如下图所示，配置项的key为run.sh，将作为AI容器应用的启动参数。具体使用方式可以参考示例应用。

3.3 导入示例应用并验证

3.3.1 导入示例配置与应用

按照顺序导入如下2个配置项和1个应用：

  1. 导入：配置项-vgpu-memory-usage-1200mib.json
  2. 导入：配置项-vgpu-run-script.json
  3. 导入：应用-vgpu-memory-usage-1200mib.json
  4. 将上述vgpu-memory-usage-1200mib部署至边缘节点，该示例应用默认分配了3000MiB的显存容器，启动时将默认占用1200MiB的显存容量。

3.3.2 显存隔离验证

  1. 在部署示例以后，在边缘查看应用信息，可以看到 vgpu-memory-usage-1200mib 处于running状态。
~# kubectl get pod -A NAMESPACE            NAME                                          READY   STATUS    RESTARTS      AGE
kube-system          metrics-server-9cf544f65-6mvjh 1/1     Running 11 (9h ago) 71d
kube-system          baidu-cgpu-monitor-h2tfb 1/1     Running 0 10h
kube-system          nvidia-mps-lgzzs 1/1     Running 0 10h
kube-system          gpushare-scheduler-extender-6rhtp 1/1     Running 0 10h
kube-system          coredns-85cb69466-c9srp 1/1     Running 13 (9h ago) 71d
kube-system          nvidia-shared-device-plugin-daemonset-wrt79 1/1     Running 1 (9h ago) 10h
baetyl-edge-system   baetyl-init-5d498cb794-9597m 1/1     Running 0 103m
baetyl-edge-system   baetyl-core-fgx6r54tv-79789cb988-jjq2s 1/1     Running 0 102m
baetyl-edge-system   baetyl-accelerator-metrics-whxp3xvrg-c4ztc 1/1     Running 0 102m
baetyl-edge-system   baetyl-broker-enkb2phdr-7887ffd664-58pcm 1/1     Running 0 102m
baetyl-edge-system   baetyl-agent-aamegzfdb-vtxk5 1/1     Running 0 102m
baetyl-edge          vgpu-memory-usage-1200mib-749f9b65cc-l595n 1/1     Running 0 50m
  1. 进入边缘容器，查看该容器的GPU显存分配以及显存占用。可以看到，显存大小被限制为3000MiB，与云端配置的资源限制保持一致。实际调用的显存为1200MiB，与测试程度申请的显存大小一致。

~# kubectl exec -it vgpu-memory-usage-1200mib-749f9b65cc-l595n -n baetyl-edge bash kubectl
 exec [POD] [COMMAND] is DEPRECATED and will be removed in a future version. Use kubectl kubectl
 exec [POD] -- [COMMAND] instead. [root@vgpu-memory-usage-1200mib-749f9b65cc-l595n /]# nvidia-smi
 Fri Nov 4 12:08:09 2022 +-----------------------------------------------------------------------------+
| NVIDIA-SMI 470.42.01    Driver Version: 470.42.01    CUDA Version: 11.4 | |--------------------------
-----+----------------------+----------------------+ | GPU  Name        Persistence-M| Bus-Id
 Disp.A | Volatile Uncorr. ECC | | Fan  Temp  Perf  Pwr:Usage/Cap| Memory-Usage | GPU-Util  Compute M.
 | | | | MIG M. | |===============================+======================+======================|
 | 0 NVIDIA GeForce ...  Off | 00000000:17:00.0  On | N/A | | 40%   63C    P2   115W / 350W | 1200MiB /
 3000MiB | 100%      Default | | | | ERR! | +-------------------------------+----------------------+----------------------+

+-----------------------------------------------------------------------------+ | Processes: | | GPU
  GI   CI        PID   Type   Process name                  GPU Memory | | ID   ID
                               Usage | |==================================================
===========================| | No running processes found | +----------------------------------
-------------------------------------------+

  1. 在宿主机上执行nvidia-smi，我们可以看到总显存是24259MiB，与物理显卡一致，使用显存为1719MiB。同时有可以看到调用显存的测试程序是./vgpu-memory-usage-1200mib，与实际一致。

~$ nvidia-smi
Fri Nov 4 21:01:30 2022 +-----------------------------------------------------------------------------+
| NVIDIA-SMI 470.42.01    Driver Version: 470.42.01    CUDA Version: 11.4 | |-------------------------
------+----------------------+----------------------+ | GPU  Name        Persistence-M| Bus-Id
    Disp.A | Volatile Uncorr. ECC | | Fan  Temp  Perf  Pwr:Usage/Cap| Memory-Usage | GPU-Util  Compute M.
| | | | MIG M. | |===============================+======================+======================|
| 0 NVIDIA GeForce ...  Off | 00000000:17:00.0  On | N/A | | 35%   61C    P2   115W / 350W | 1607MiB /
 24259MiB | 14%      Default | | | | N/A | +-------------------------------+----------------------+----------------------+

+-----------------------------------------------------------------------------+ | Processes: | | GPU   GI   CI
       PID   Type   Process name                  GPU Memory | | ID   ID
                         Usage | |============================================================
=================| | 0 N/A  N/A 1311 G   /usr/lib/xorg/Xorg
 35MiB | | 0 N/A  N/A 1846 G   /usr/lib/xorg/Xorg                 54MiB | | 0 N/A  N/A 2054 G
 /usr/bin/gnome-shell               19MiB | | 0 N/A  N/A 2370569 C   ./vgpu-memory-usage-1200mib
     251MiB | +-----------------------------------------------------------------------------+

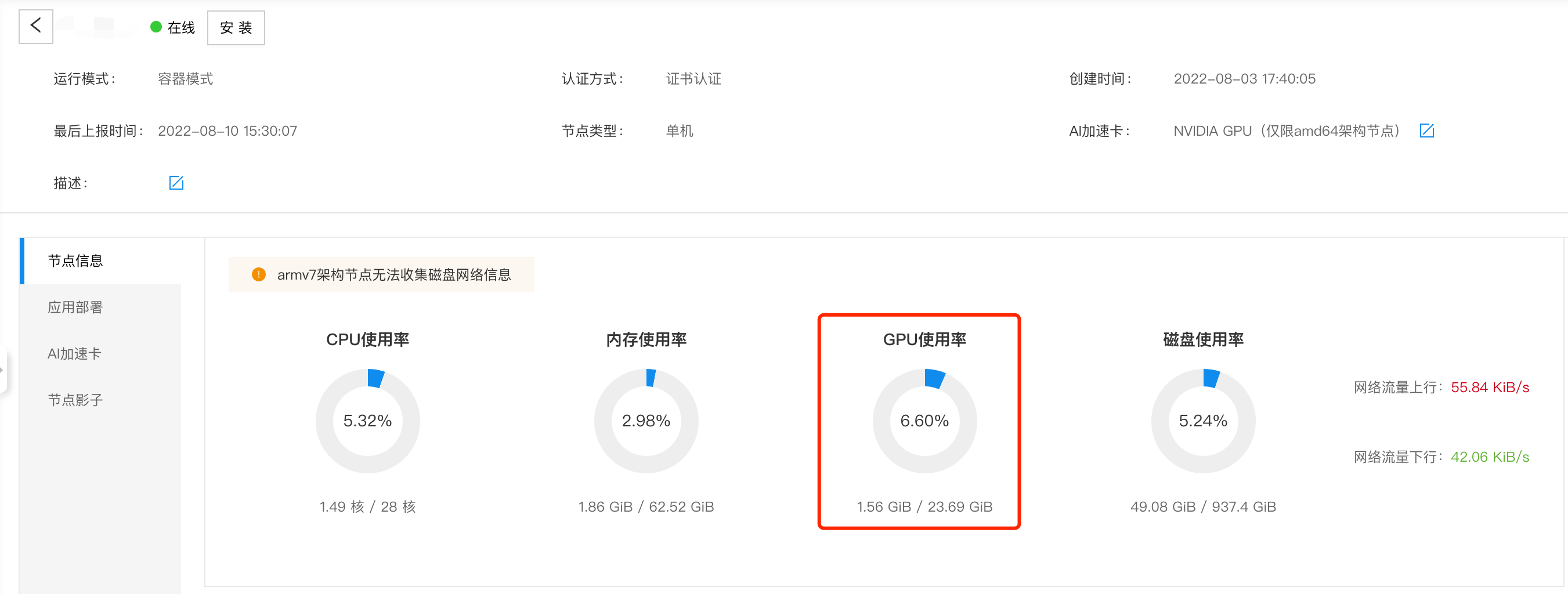

  1. 在云端查看GPU使用情况，结果如下图所示，整体与边缘侧保持一致。

  1. 将显存限制设置为10 * 1000MiB，则测试程序无法启动，提示显存申请失败，是因为 显存限制值(1000MiB) < 程序实际显存值使用值(1200MiB)。

3.3.3 多卡调度验证

  1. 机器环境：有2张12G显存的单机服务上，
  2. 应用配置1：vgpu-memory-usage-1200mib应用开启2个实例，显存限制值设置为8000MiB，则可以看到2个vgpu-memory-usage-1200mib实例使用2张显卡。
  3. 应用配置2：vgpu-memory-usage-1200mib应用开启2个实例，显存限制值设置为2000MiB，则可以看到2个vgpu-memory-usage-1200mib实例使用1张显卡。
  4. 可以通过一下方式查看vgpu-memory-usage-1200mib实例实际使用的显卡。
kubectl exec -it pod-name bash nvidia-smi -L
