前言
本文介绍百度智能边缘BIE如何纳管 NVIDIA Jetson设备，并实现对Jetson的资源监控。
实验设备
一台 NVIDIA Jetson NX 设备，参数信息如下：
- 操作系统：Ubuntu 18.04 desktop
- 边缘侧安装 k3s+docker
- Jetpack: 4.5
操作指南

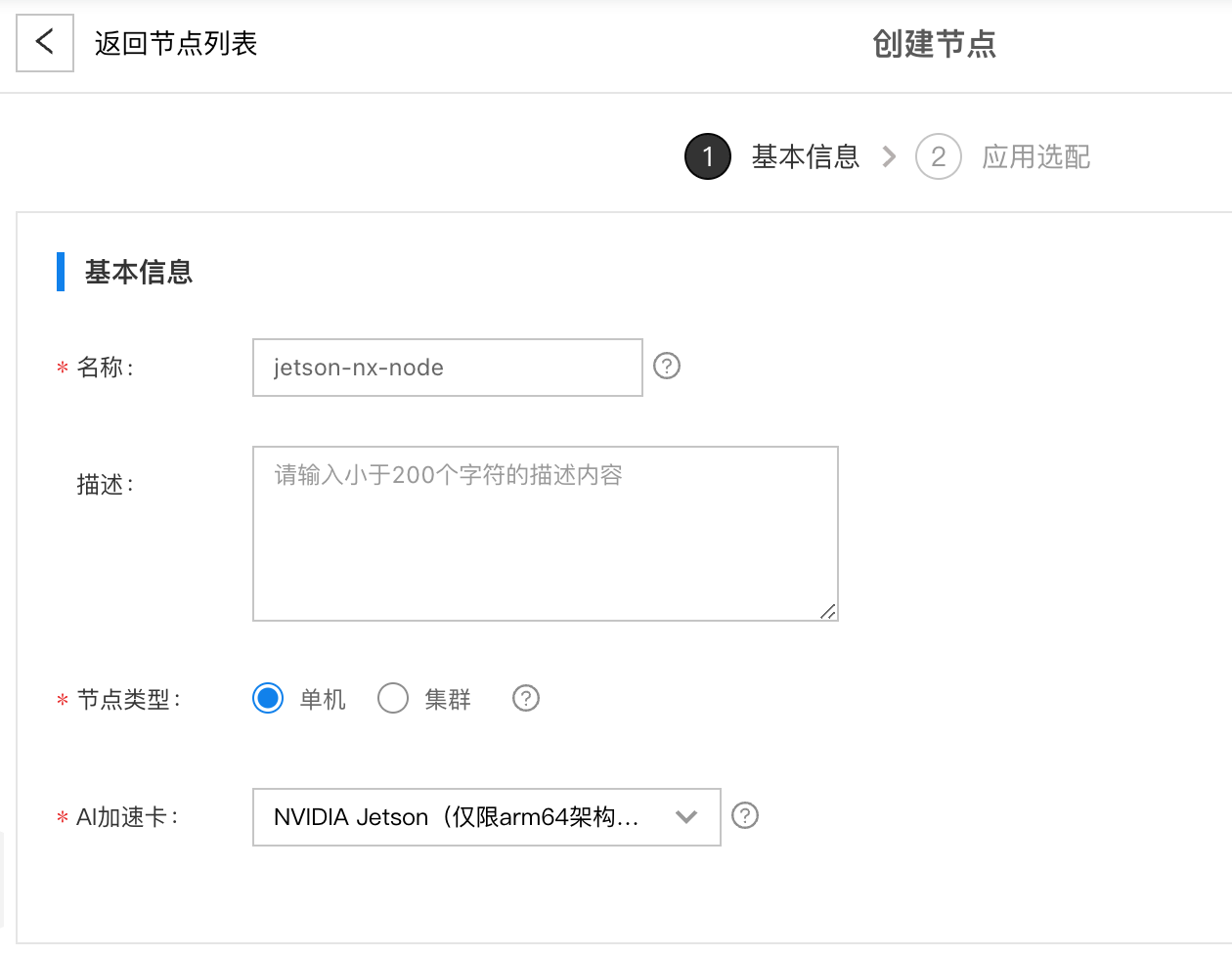

- 创建一个边缘节点，AI加速卡选择NVIDIA Jetson，如下图所示：

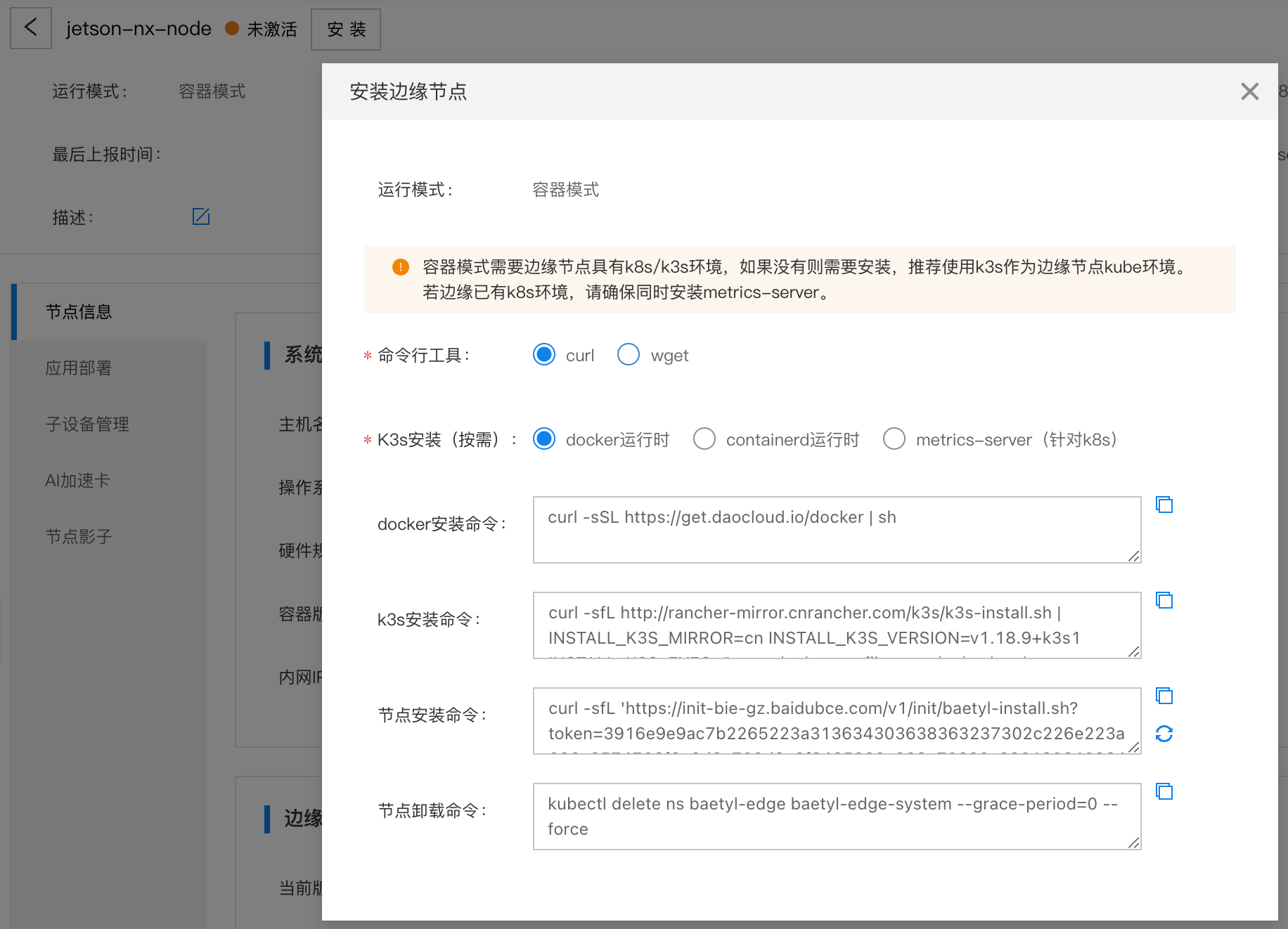

- 进入到节点详情界面，点击安装，在弹出框当中复制节点安装命令，然后在边缘节点上运行。
- NVIDIA Jetson默认安装了docker，因此只需要安装k3s即可。
- 需要确认Jetson已经开启了NVIDIA Docker Runtime，开启方法可以参考Jetson依赖说明。

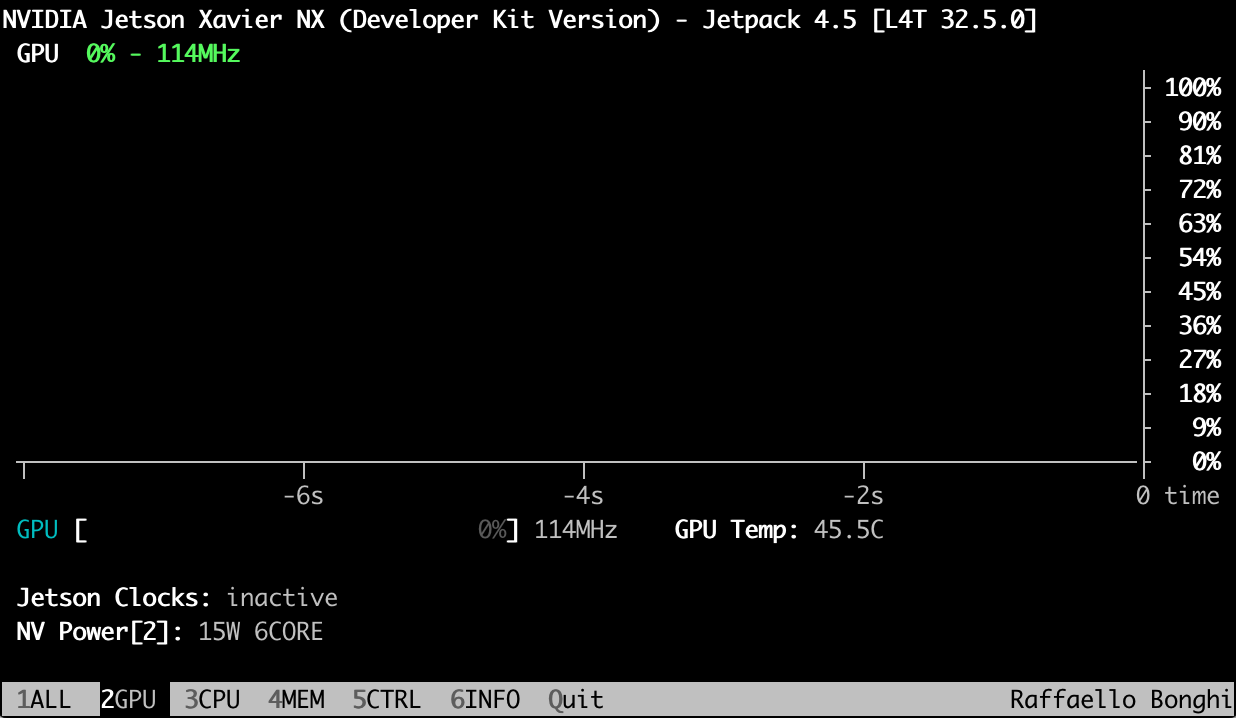

- 安装jtop插件，用于查看jetpack版本和GPU使用率。安装方法参考参考Jetson依赖说明。执行sudo jtop，查看jetpack版本为4.5，GPU使用率为0，如下图所示：
- 节点安装边缘以后，我们在边缘侧可以看到一个叫做baetyl-gpu-metrics的pod，由它负责采集AI加速卡的资源使用信息。
nvidia@miivii-tegra:~$ kubectl get pod -A
NAMESPACE NAME READY STATUS RESTARTS AGE
kube-system metrics-server-7566d596c8-tzk6n 1/1 Running 0 11m
kube-system coredns-7944c66d8d-8vd4d 1/1 Running 0 11m
baetyl-edge-system baetyl-init-6469b8c94d-9xph5 1/1 Running 0 3m52s
baetyl-edge-system baetyl-core-hxpcag87w-869778cdfd-jt5mm 1/1 Running 0 3m34s
baetyl-edge-system baetyl-agent-9fnnedhv8-2h6sn 1/1 Running 0 3m19s
baetyl-edge-system baetyl-broker-ahemegxev-66758965c9-lm27z 1/1 Running 0 3m18s
baetyl-edge-system baetyl-gpu-metrics-6fgh9ygbr-5lz79 1/1 Running 0 3m17s
- 执行一个AI模型服务调用脚本，AI模型使用AI加速卡算力资源。

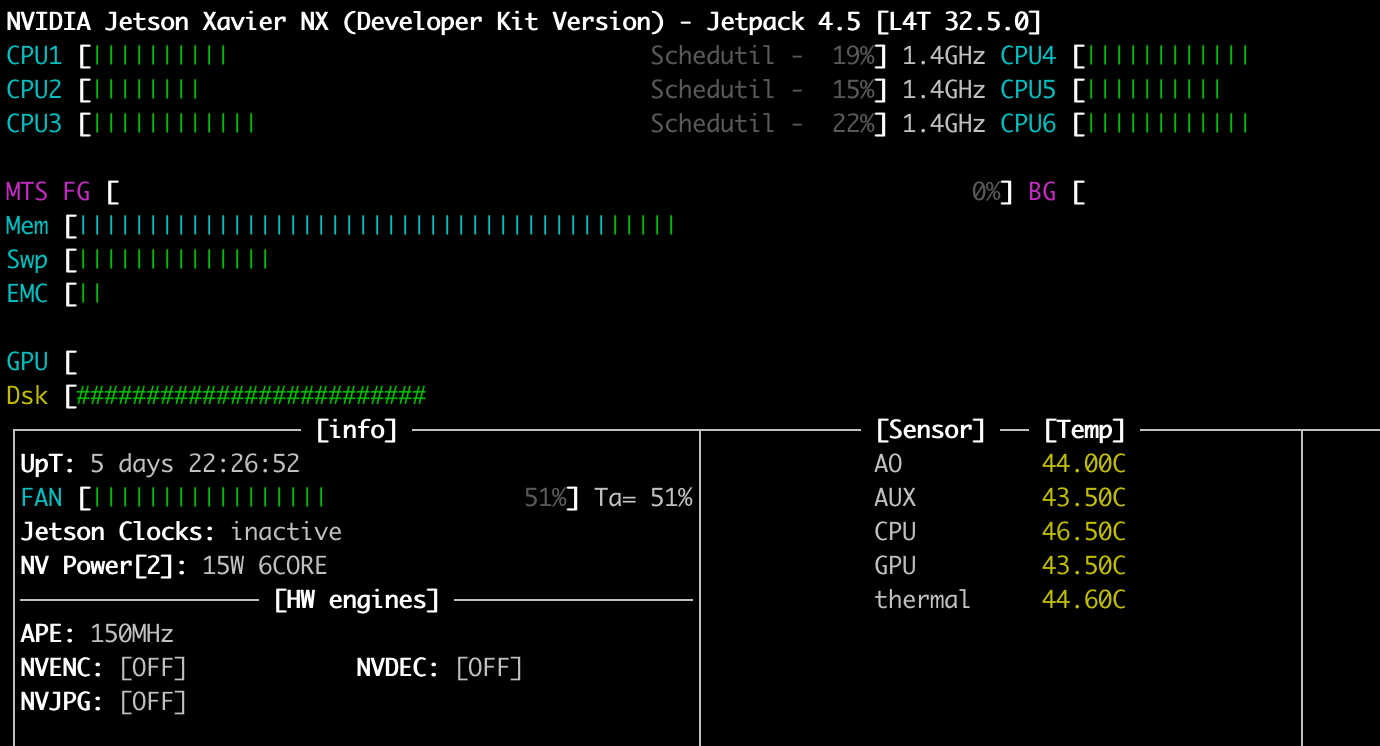

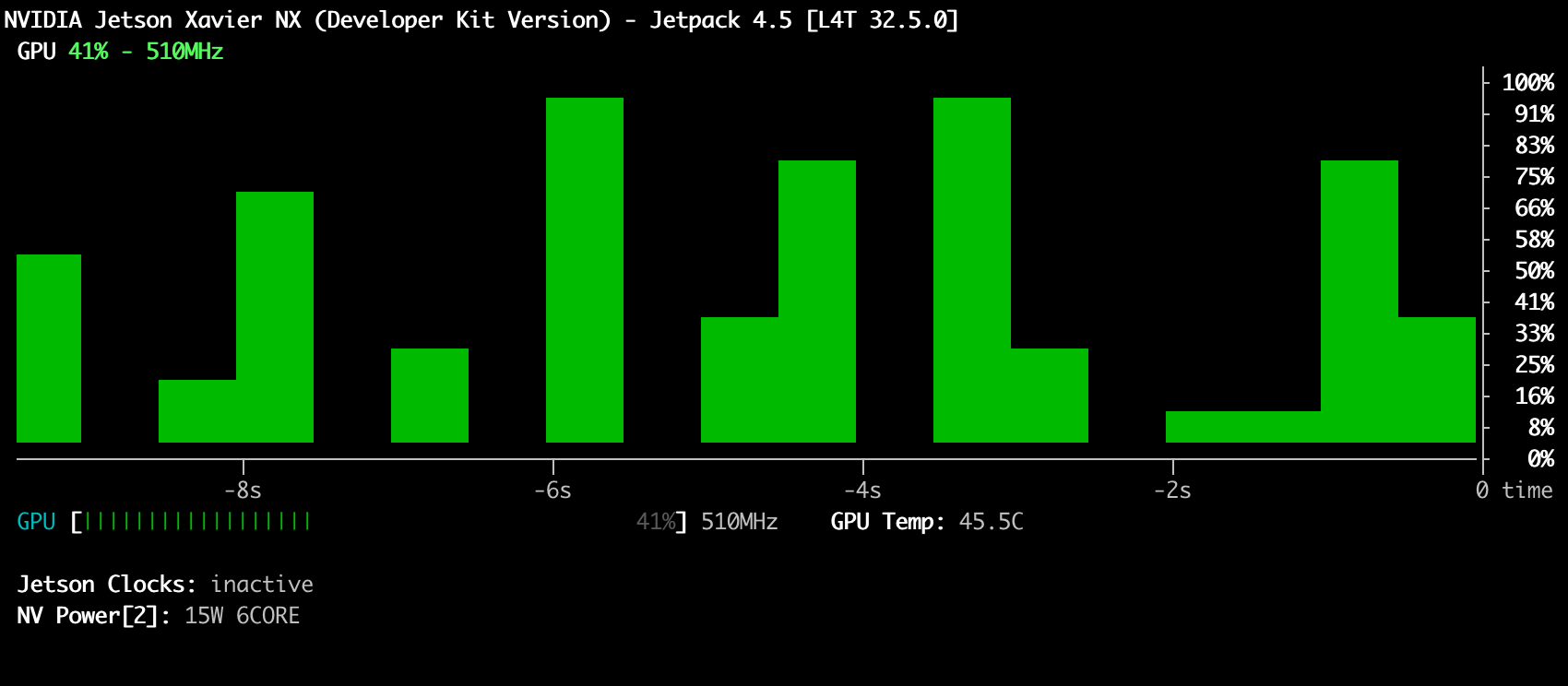

- 在边缘侧使用jtop查看资源使用率，如下所示，资源使用率在10%~50%之间

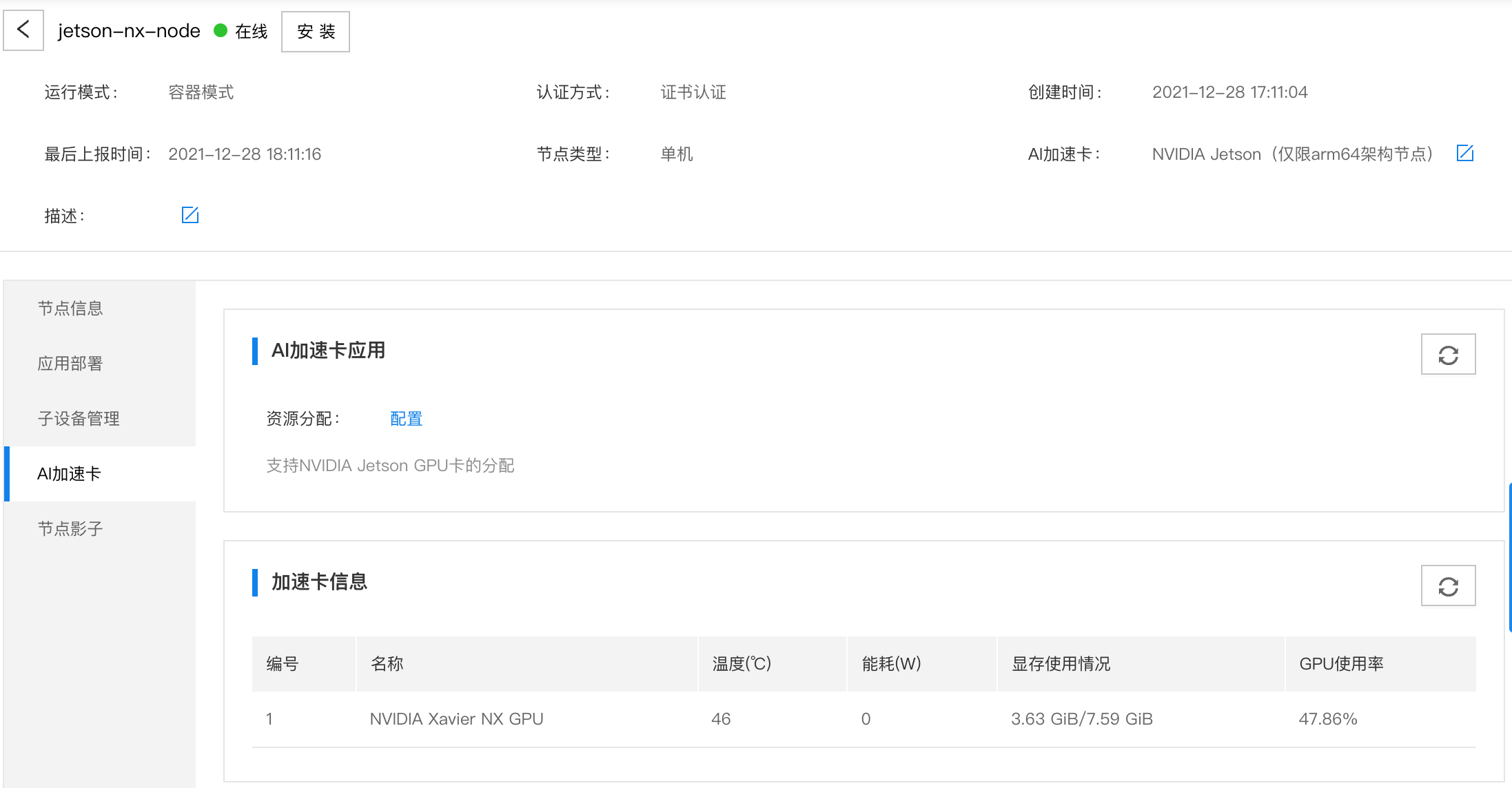

- 返回到云端节点详情，找到AI加速卡，查看AI加速卡资源监控信息，如下所示：
- 边缘端与云端指标映射信息如下表所示：
| 边缘端 | 云端 | 数值 | 备注 |
|---|---|---|---|
| - | 编号 | 1 | |
| Type | 名称 | NVIDIA Xavier NX GPU | |
| GPU Temp | 温度(℃) | 46 | |
| NV Power | 能耗(W) | 15 | |
| Mem | 显存使用情况 | 3.64 GiB/7.59 GiB | 显存、内存共享8GiB容量，此处3.64GiB实际是显存+内存 |
| GPU | GPU使用率 | 47.94% | 云端计算值，实际使用内存/内存容量 |
