百度智能云数据可视化Sugar BI SQL方式绑定图表数据 - 旭日图
文档简介：
旭日图可以表达清晰的层级和归属关系，以⽗⼦层次结构来显示数据构成情况，旭⽇图能便于细分溯源分析数据，真正了解数据的具体构成：
旭日图的数据绑定：
下面介绍使用 SQL 方式绑定数据时的配置：
假设数据库中我们有这样的四列数据，分别对应平台名称，操作系统名称，操作系统版本，使用人数：
咨询热线：400-826-7010，为您提供专业的售前咨询，让您快速了解云产品，助您轻松上云！
微信咨询
免费试用、价格特惠

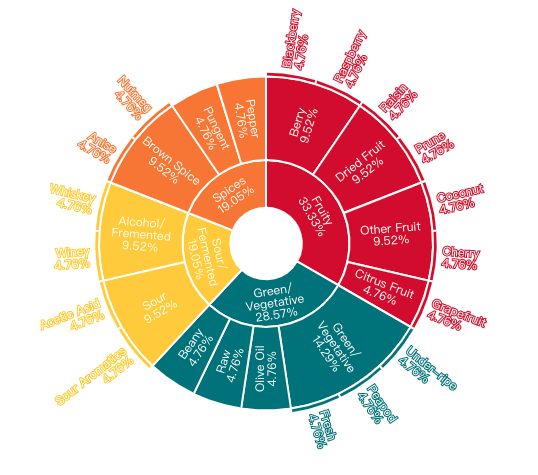

旭日图可以表达清晰的层级和归属关系，以⽗⼦层次结构来显示数据构成情况，旭⽇图能便于细分溯源分析数据，真正了解数据的具体构成：
旭日图的数据绑定
下面介绍使用 SQL 方式绑定数据时的配置：

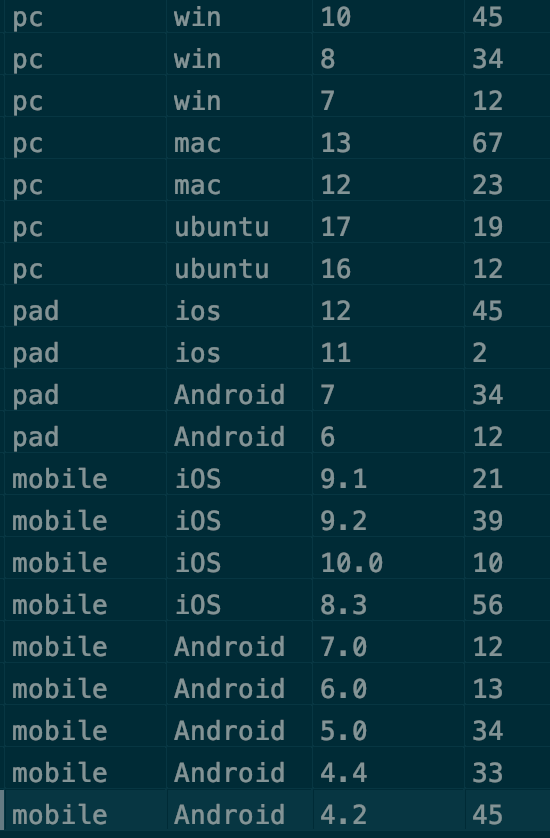

假设数据库中我们有这样的四列数据，分别对应平台名称，操作系统名称，操作系统版本，使用人数：

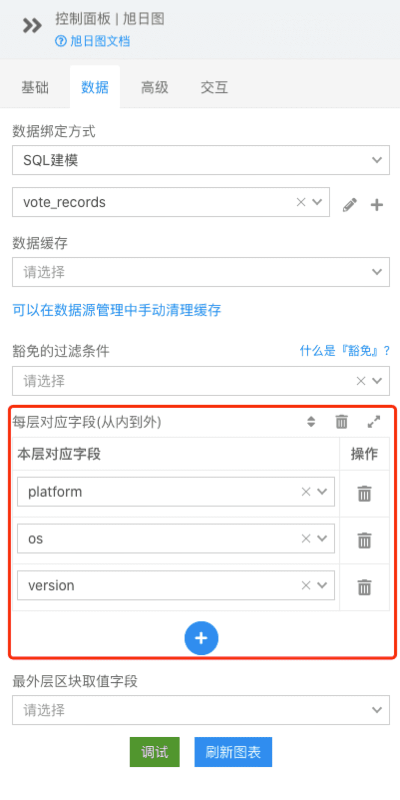

可以通过「数据」->「数据绑定方式」选择「SQL建模」然后在「每层对应字段(从内到外)」按照下图进行配置：
首先需要配置的是每层对应的字段，点击蓝色的加号添加新的字段，字段的顺序由上到下对应旭日图由内到外的层级，最内层是最顶级的分类。
配置好每层对应的字段后，再配置最外层区块取值字段，这个字段需要是数字类型的，对应最外层区块的大小，内层区块的大小也依靠这个值来进行统计和计算。

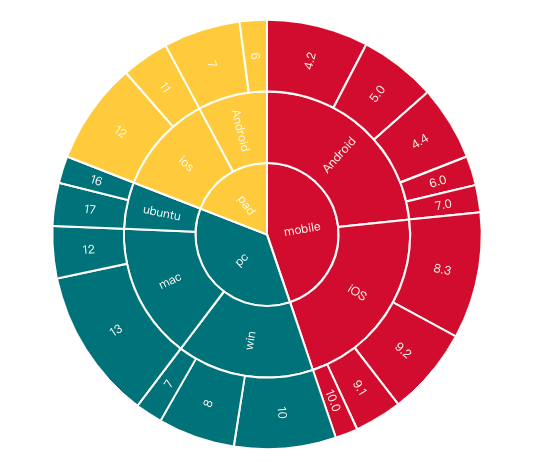

用示例数据和上图配置生成的旭日图效果如下：
旭日图的高级设置
旭日图的高级设置中可以设置 label 格式，区块间隔大小等，还可以对旭日图的每一层的展示配置进行设置：
对于每层，可以配置圆环的起始和结束位置，0 代表整个圆的中心，100 代表圆的外层边界。还可以配置每层 label 的位置和旋转。

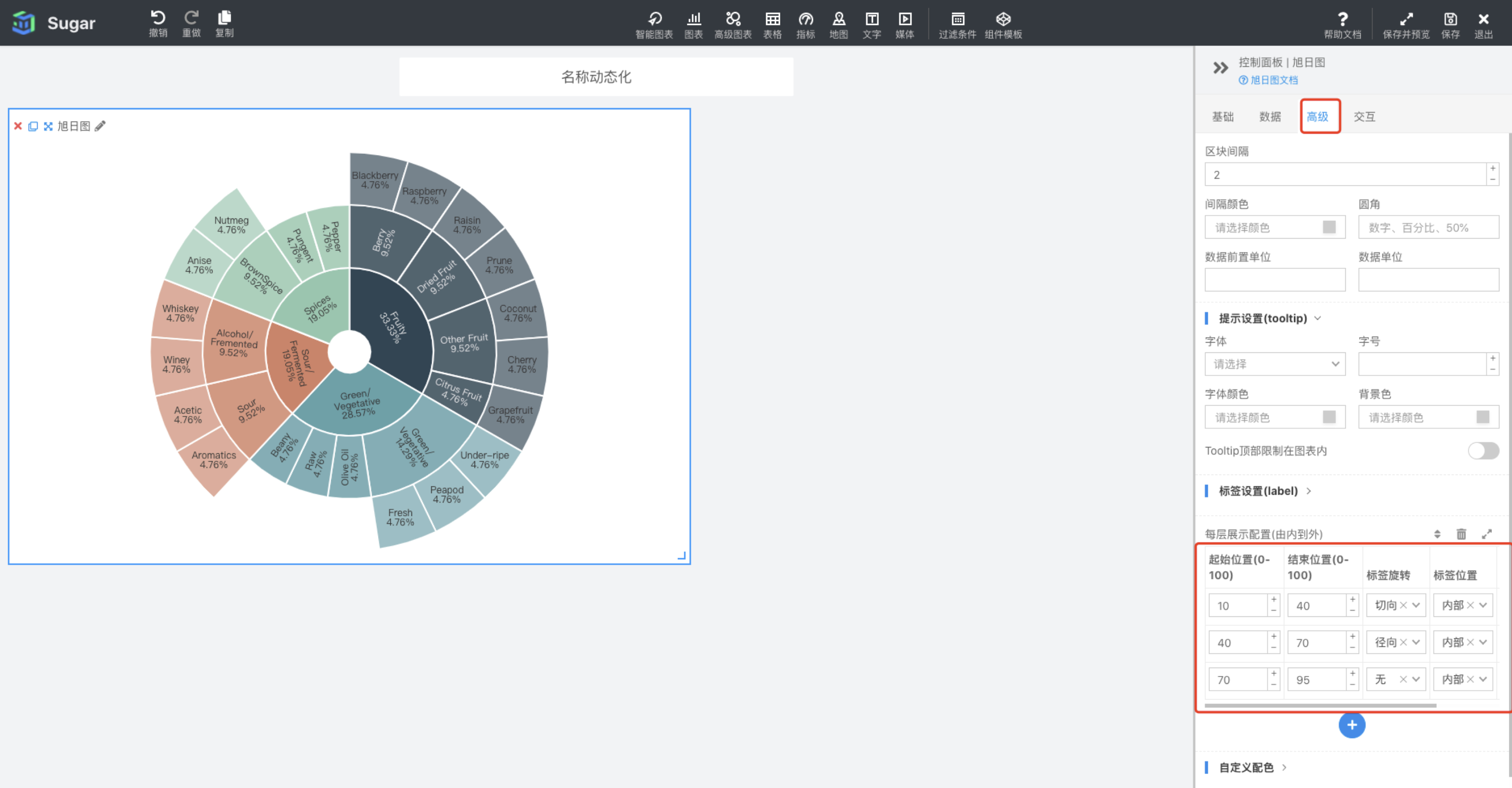

对上节中的例子做如下的高级设置：
则有如下效果：
