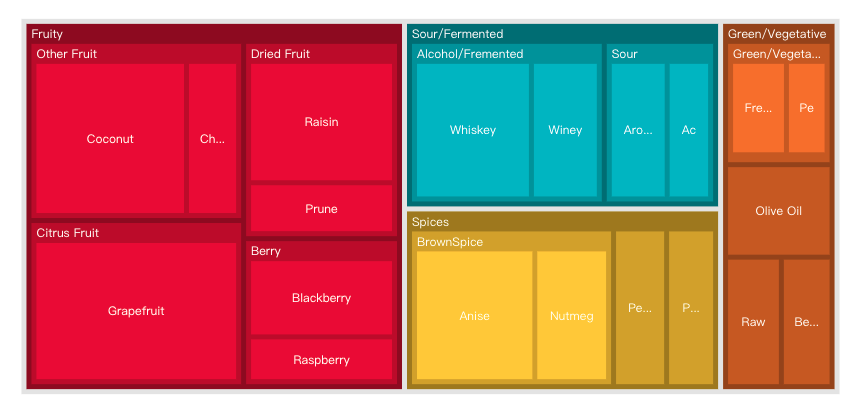

矩形树图可以用来展示具有多层级关系的数据，是一种适合展示父子层级占比的树形结构：
矩形树图的数据绑定
下面介绍使用 SQL 方式绑定数据时的配置：

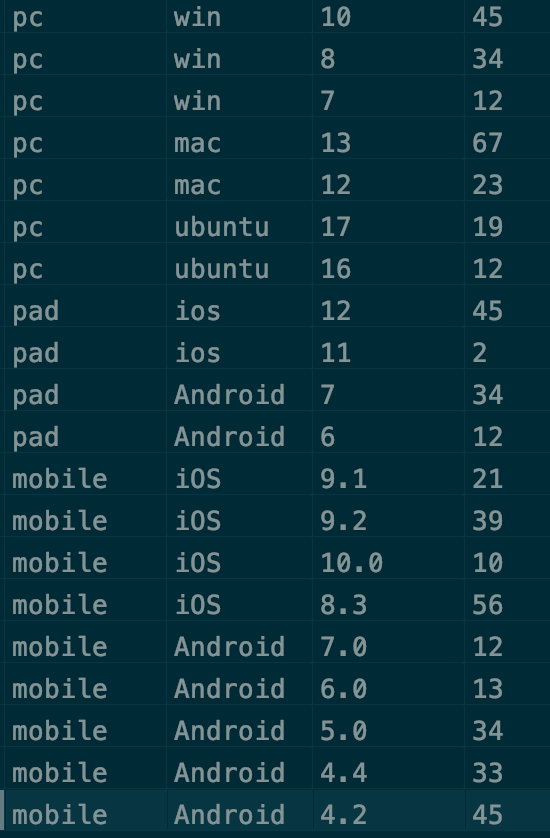

假设数据库中我们有这样的四列数据，分别对应平台名称，操作系统名称，操作系统版本，使用人数：

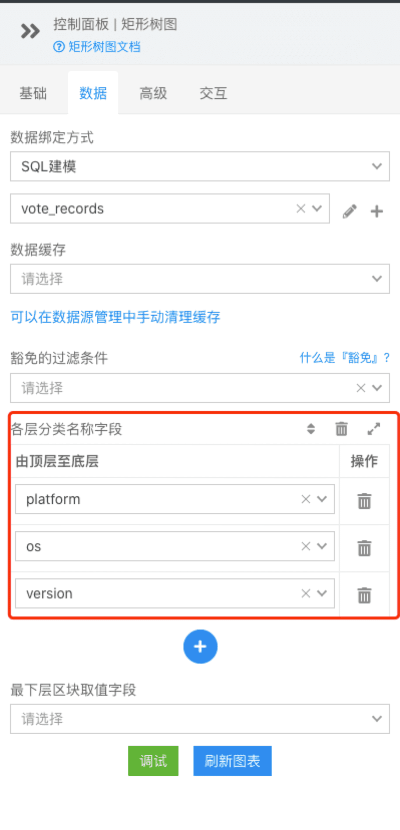

可以按照下图进行配置：
首先需要配置的是每层对应的字段，点击蓝色的加号添加新的字段，字段的顺序由上到下对应矩形树图由顶层分类到底层分类的层级。
配置好每层对应的字段后，再配置最底层区块取值字段，这个字段需要是数字类型的，对应最底层区块的大小，上层区块的大小也依靠这个值来进行统计和计算。

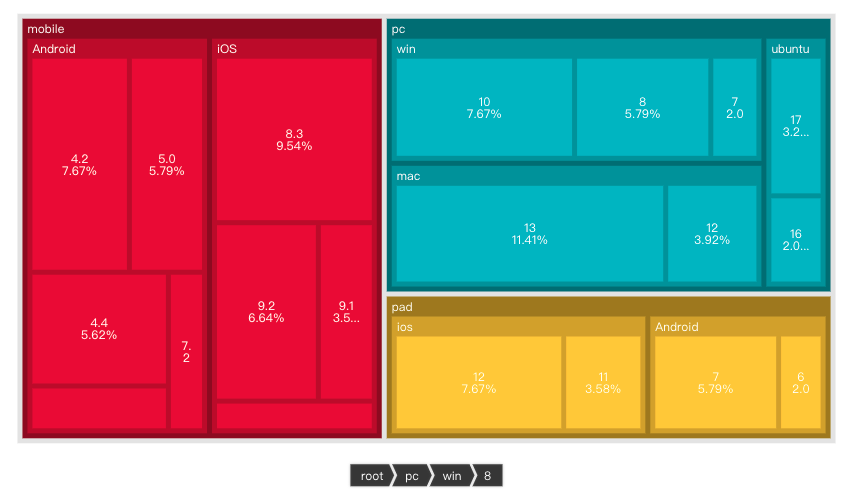

用示例数据和上图配置生成的矩形树图效果如下：
矩形树图的高级设置

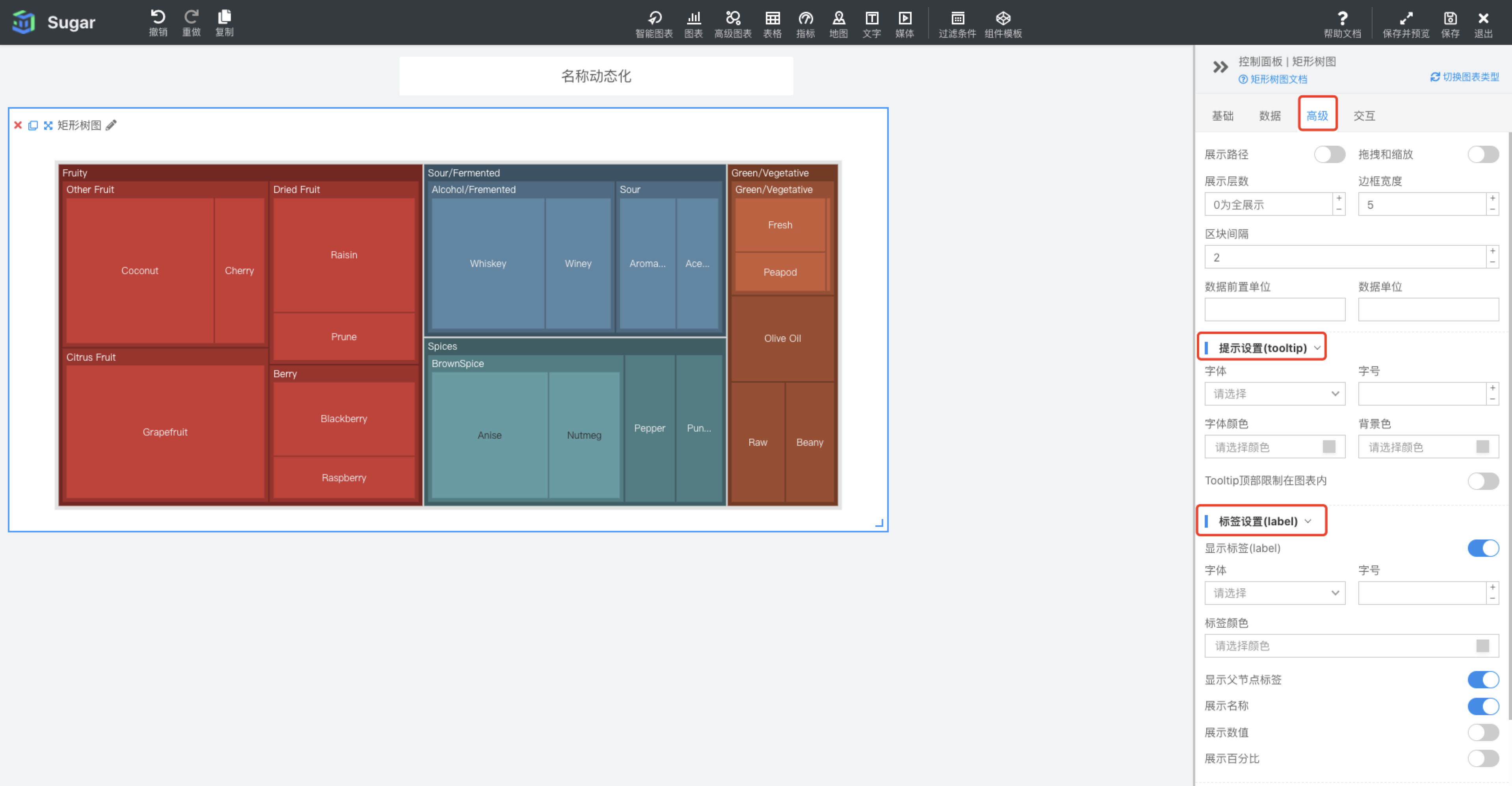

矩形树图的高级设置中可以在「高级」->「标签设置」中配置 label 格式、在「高级」->「提示设置」中配置鼠标交互、在「高级」中配置数据单位等：
