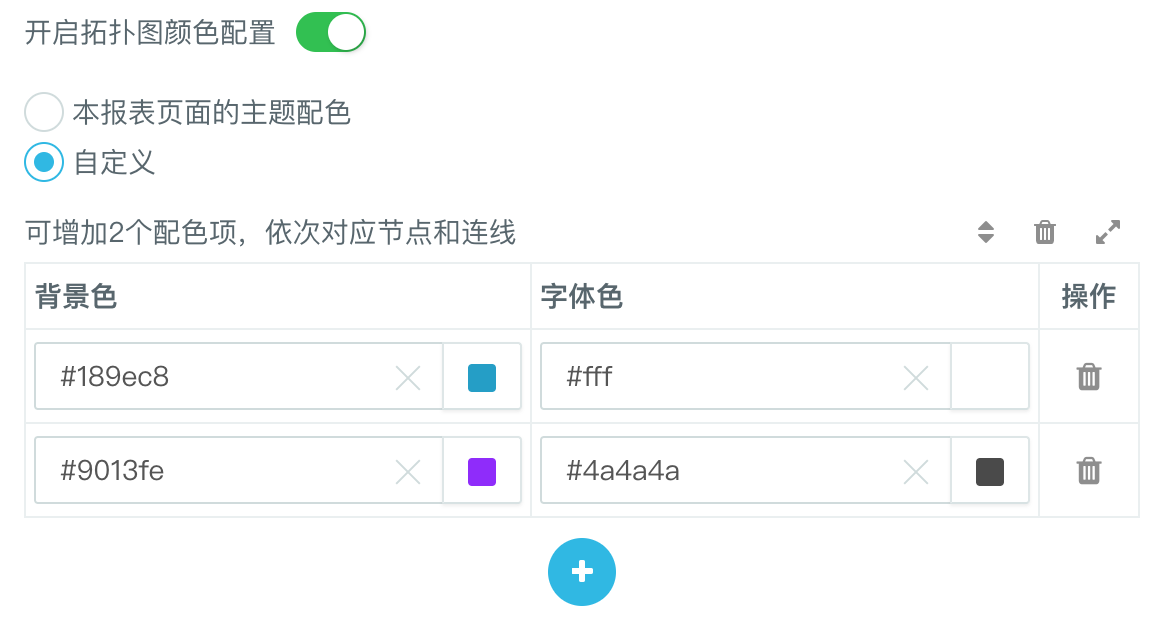

拓扑图用于表达节点及节点间的连接信息，可以对配色进行一定程度上的自定义，通过在「基础」->「自定义配色」中通过开启「开启拓扑图颜色配置」进行设置：
如果选取「本报表页面的主题配色」则拓扑图的风格将与整个报表的颜色主题保持一致。 用户也可以自己选择颜色，添加的两个配置行分别对应节点的颜色和连线的颜色。

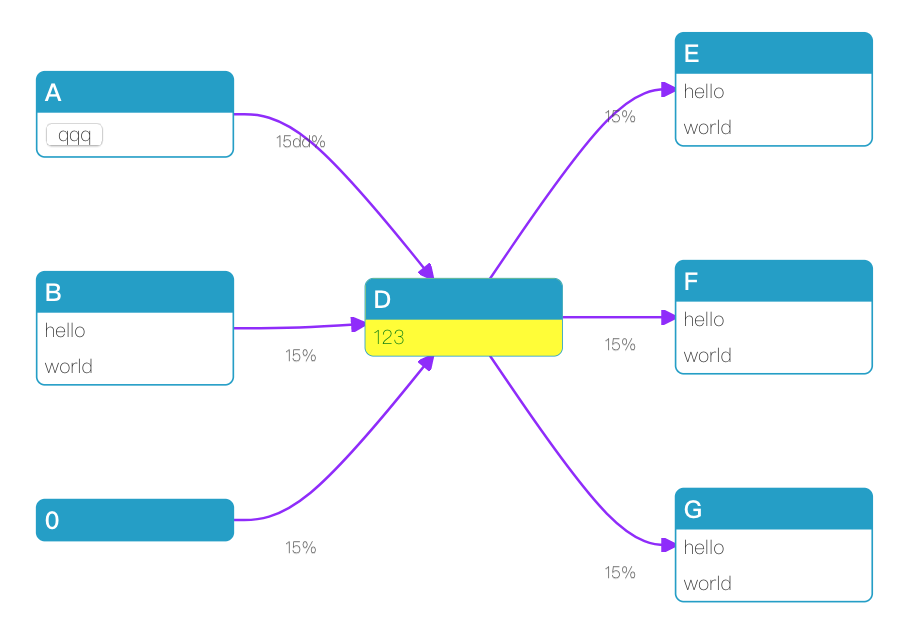

效果如下图：
拓扑图的数据绑定
下面介绍使用 SQL 方式绑定数据时的配置：
要表达一个拓扑图，我们只需要表达 2 点：
- 各个结点的具体信息
- 结点与结点间连接的信息
所以如果用 SQL 的方式来得到上述的效果，我们的使用场景一般会是这样：将结点信息和连接信息分别存在2个mysql表中，比如这样:

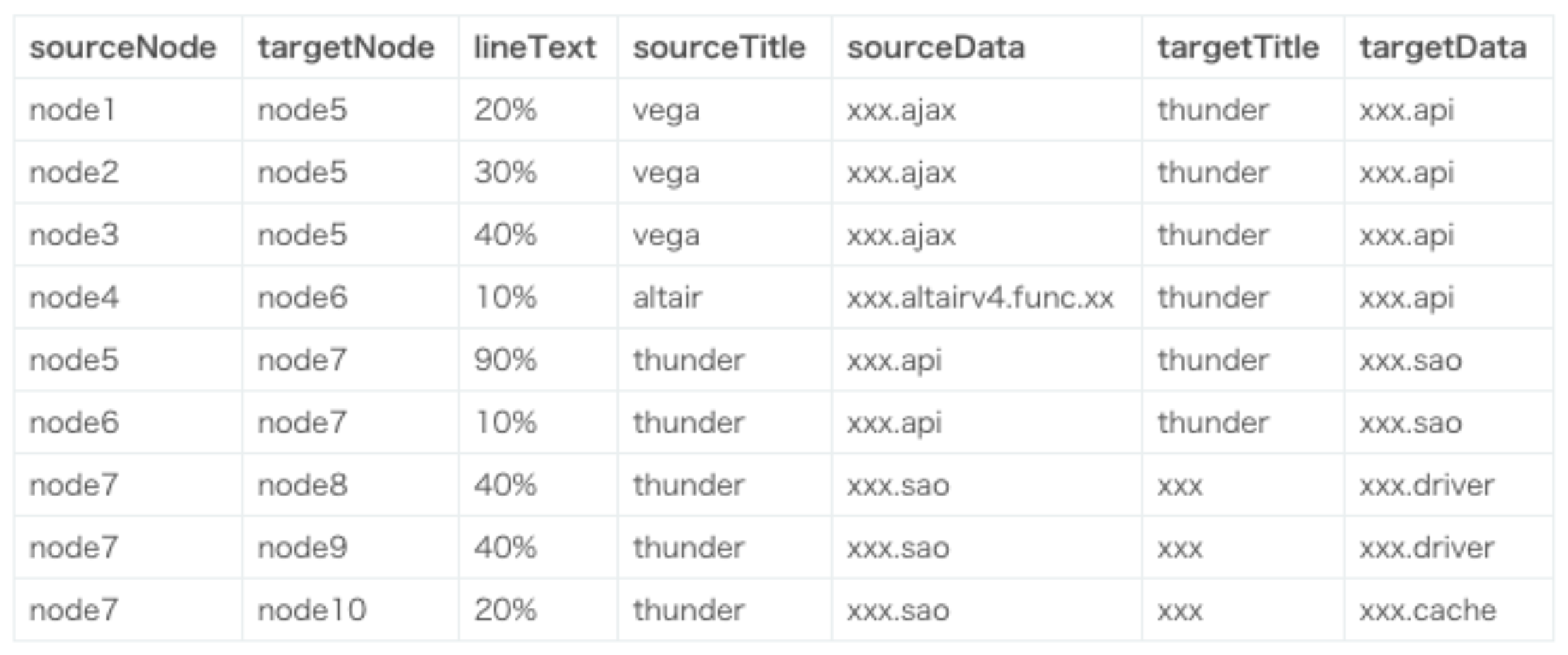

我们只需要将 2 个表的数据关联起来即可：

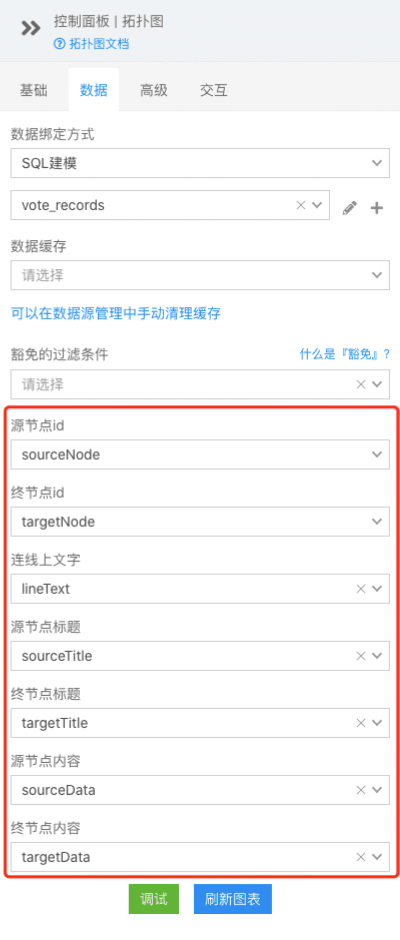

接下来我们将上述数据依次与拓扑图进行绑定刷新图表即可:
其中的源结点id和终结点id是必选项！

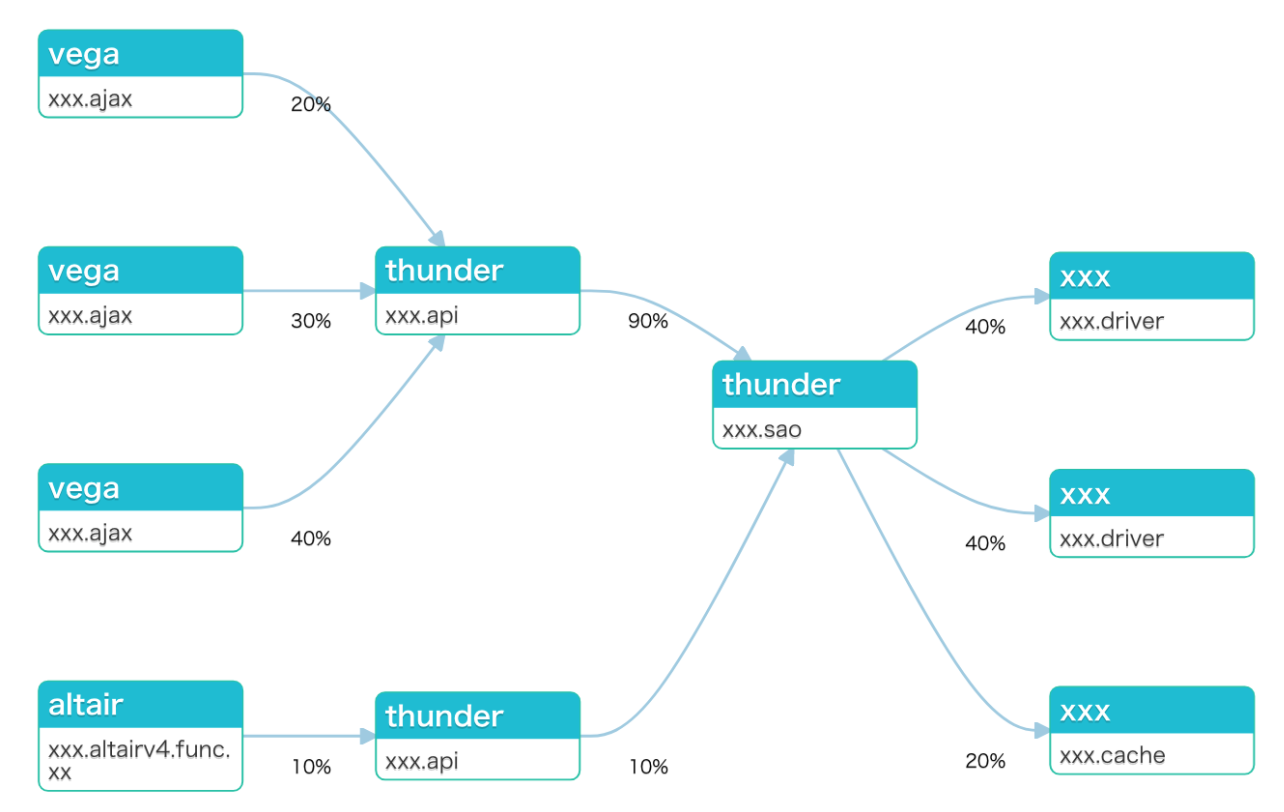

效果如下：
拓扑图的高级设置

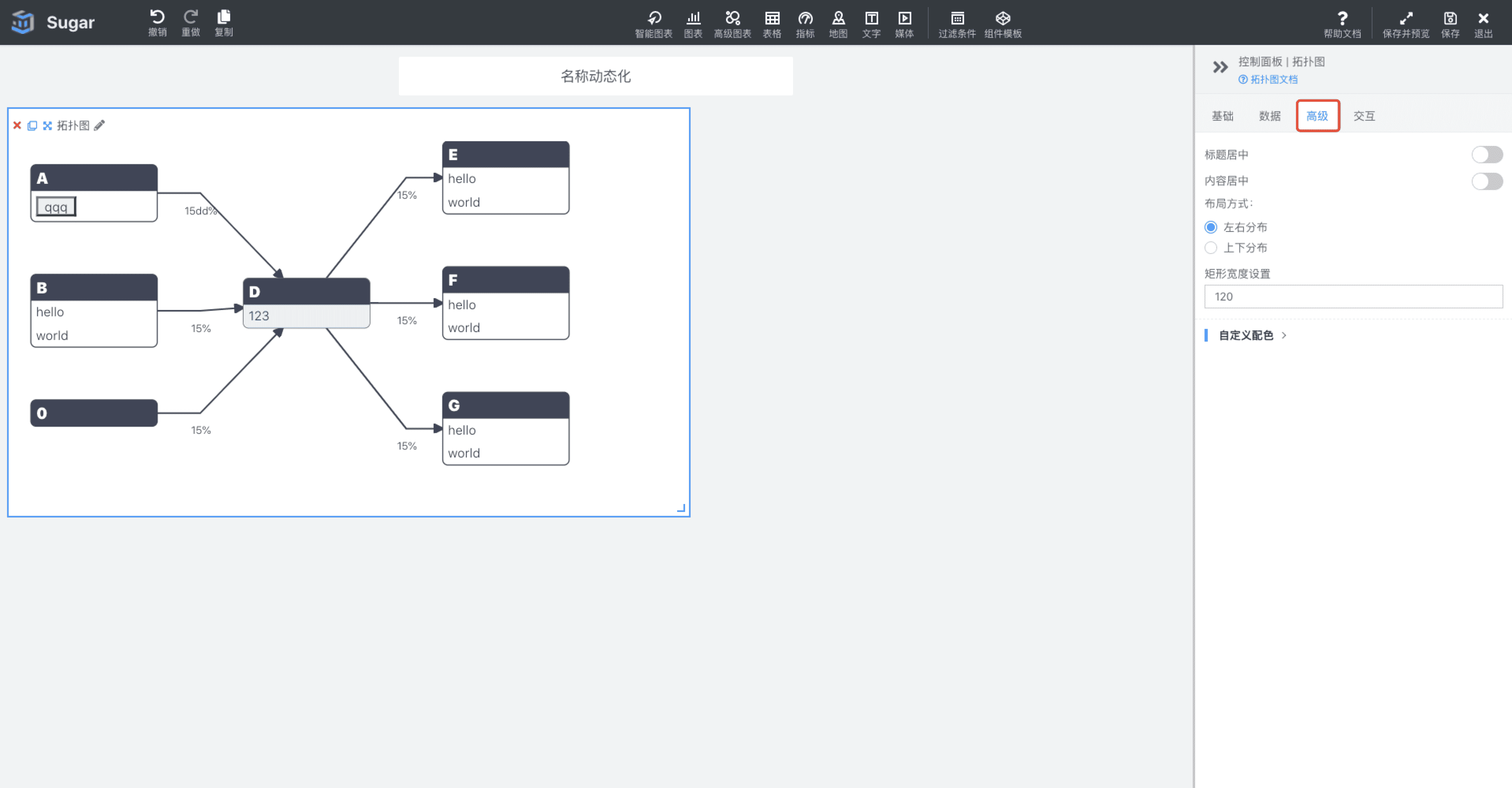

拓扑图的高级设置比较简单，只与呈现形式有关，用户可以根据需要开启对应的选项：
