百度智能云容器引擎服务 CCE 使用云盘CDS

文档简介：

当前 CDS 磁盘支持以 FlexVolume 和 CSI 形式（要求集群k8s版本≥1.11）在集群中挂载。FlexVolume 形式支持直接在 Pod 中以 volume 方式挂载，CSI 形式挂载需要创建 PV 和 PVC 存储资源后，再将 PVC 挂载到 Pod 中。两种挂载方案都可以满足容器内特定数据持久化的需求，两者详细的区别请参考 kubernetes 官方文档： Volumes。 Persistent Volumes。

*此产品及展示信息均由百度智能云官方提供。免费试用咨询热线：400-826-7010，为您提供专业的售前咨询，让您快速了解云产品，助您轻松上云！微信咨询

免费试用、价格特惠

文档详情

Volumes
Persistent Volumes

准备工作

用户做好以下准备，才能在容器中挂载 CDS 实例：

注册百度账号，并完成实名认证；
创建一个 CCE K8S 集群。

注意：集群节点所处地域和可用区相同的 CDS 磁盘已创建，CDS 磁盘状态为未挂载。

创建容器集群

创建一个容器集群，操作步骤参考创建集群。
下载命令行客户端 kubectl，并连接集群，操作步骤参考通过kubectl连接Kubernetes集群。

操作指南

通过 PV/PVC 方式挂载

1. 安装 CSI CDS 插件

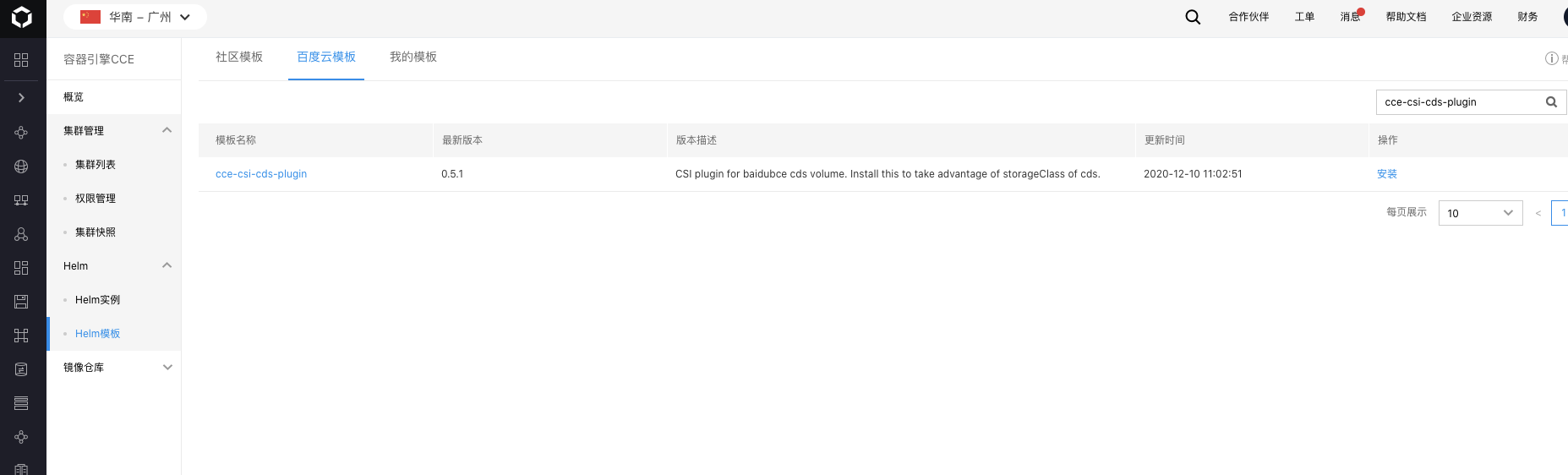

依次选择：容器引擎 CCE -> Helm 模版 -> 百度云模版

通过模版名称 cce-csi-cds-plugin 搜索模版

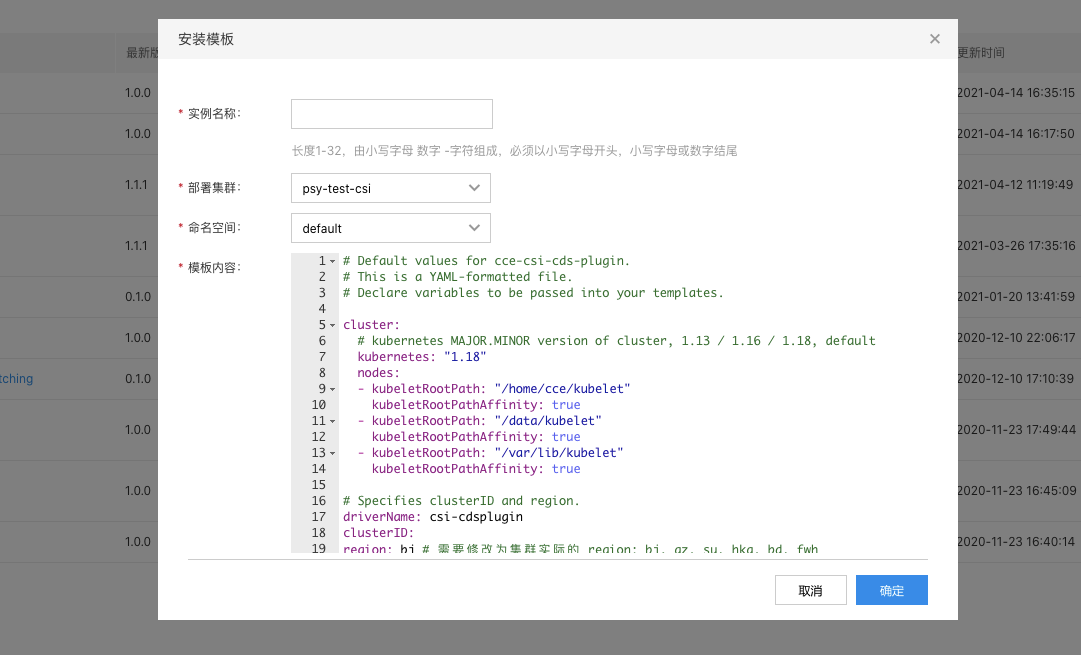

点击安装并填写相应的参数

参数说明

实例名称：插件实例名称，例：cds；

部署集群：选择需要部署 CDS CSI 插件的集群；

命名空间：管理实例的 helm 元数据的命名空间，例：kube-system；

kubernetets 版本：填写实际部署集群的版本，目前支持：1.20、1.18、1.16、1.13；

nodes：如果部署集群的节点的时候，指定了 kubelet 的数据目录，需要填写具体使用的数据目录到该列表，否则保持默认即可；

region: 填写部署的集群所在的region，包括：bj(北京), su(苏州), gz(广州), bd(保定), hkg(香港), fwh(武汉)；

2. 将 CDS 挂载到 Pod 中

通过PV/PVC方式使用CDS，具体分为两种方式：

静态挂载：需要用户提前在百度智能云中创建好CDS（操作方法参考CDS文档），然后通过CDS的volume id在集群中创建PV和PVC资源。
动态挂载：用户在集群中声明PVC时，自动创建出CDS磁盘并且动态关联至PV。

静态挂载的方式需要用户提供的CDS磁盘处于未挂载状态，并且确保填入正确的volume id。动态挂载在部分场景下可能会更加方便，但是需要注意动态挂载时将会自动创建CDS磁盘并且计费，动态创建的CDS将会随着用户删除PVC时被联动删除（需要将对应storageClass的reclaimPolicy参数设置为delete），但是如果用户在没有删除PVC的情况下直接删除了CCE集群，则需要手动对这些CDS进行处理。

静态挂载

创建PV/PVC

使用kubectl，执行 kubectl create -f pv-cds.yaml 完成PV的创建

对应的pv-cds.yaml文件如下所示：

apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv-cds
  namespace: "default"
spec:
  accessModes:
  - ReadWriteOnce
  capacity:
    storage: 5Gi
  csi:
    driver: "csi-cdsplugin"
    volumeHandle: "v-xxxx"
    fsType: "ext4"
  nodeAffinity:
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: failure-domain.beta.kubernetes.io/zone
          operator: In
          values:
          - zoneA
  persistentVolumeReclaimPolicy: Retain

注意:

yaml中volumeHandle字段对应的是cds volume id(短 id)。

yaml中fsType字段不填写时默认值为ext4。Filesystem模式下，若fsType与cds中实际文件系统类型不匹配，将导致挂载失败；若cds中尚无文件系统，则挂载时自动格式化cds为fsType指定的文件系统。

yaml中nodeAffinity中需要指定cds所在可用区，保证挂载该cds的pod只会被调度到与cds磁盘同可用区的node上。

创建PV后，输入kubectl get pv可以看见一个available状态的PV，如下所示：

$ kubectl get pv
NAME                   CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM                     STORAGECLASS   REASON    AGE
pv-cds                 5Gi        RWO            Retain           Available                                                      22s

建立一个能够与该PV绑定的PVC

使用kubectl，执行 kubectl create -f pvc-cds.yaml完成PVC的创建

对应的pvc-cds.yaml文件如下所示：

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: csi-cds-pvc
spec:
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 5Gi

绑定前，PVC为pending状态

$ kubectl get pvc
NAME      STATUS    VOLUME    CAPACITY   ACCESS MODES   STORAGECLASS   AGE
cds-pvc   Pending                                                      2s

绑定后，PV和PVC状态变为Bound

$ kubectl get pv
NAME      CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS    CLAIM                  STORAGECLASS   REASON    AGE
pv-cds    5Gi        RWO            Retain           Bound     default/csi-cds-pvc                             4s
$ kubectl get pvc
NAME           STATUS    VOLUME    CAPACITY   ACCESS MODES   STORAGECLASS   AGE
csi-cds-pvc    Bound     pv-cds    5Gi        RWO                           36s

有关PV和PVC的更多设置和字段说明，见k8s官方文档

创建POD

在Pod spec内指定相应的PVC名称即可，使用kubectl，执行 kubectl create -f demo-cds-rc.yaml 完成rc的创建对应的demo-cds-rc.yaml文件如下所示：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: web-server-deployment
  labels:
    test: ws
spec:
  replicas: 1
  selector:
    matchLabels:
      se: ws
  template:
    metadata:
      labels:
        se: ws
      name: web-server
    spec:
      containers:
       - name: web-server
         image: nginx
         volumeMounts:
           - mountPath: /var/lib/www/html
             name: csi-cds-pvc
      volumes:
       - name: csi-cds-pvc
         persistentVolumeClaim:
           claimName: csi-cds-pvc

Pod创建后，可以读写容器内的/var/lib/www/html路径来访问相应的cds存储上的内容。

由于创建PV和PVC时只支持accessModes为ReadWriteOnce，该PVC可以被一节点上的Pod挂载读写。

释放PV/PVC

完成存储资源的使用后，可以释放PVC和PV资源，使用以下命令可以释放PVC

$ kubectl delete -f  pvc-cds.yaml
释放PVC后，原来与之绑定的PV状态会变为Release，如下所示：

NAME      CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS     CLAIM                  STORAGECLASS   REASON    AGE
pv-cds    5Gi        RWO            Retain           Released   default/csi-cds-pvc                             4m

输入以下指令释放PV资源

$ kubectl delete -f pv-cds.yaml

动态挂载

创建 StorageClass

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: hp1               #名字可以自定义
provisioner: csi-cdsplugin
allowVolumeExpansion: true
parameters:
  paymentTiming: "Postpaid"   #Prepaid or Postpaid
  storageType: "hp1"          #支持cloud_hp1, hp1, hdd
  reservationLength: "3"      #Prepaid 模式下需要填写
reclaimPolicy: Delete         #支持 Delete、Retain 默认值为 Delete

StorageClass 参数说明：

storageType

用于设置动态创建的 CDS 盘的类型，支持：cloud_hp1 (通用型SSD)，hp1 (高性能云磁盘)，hdd (通用型HDD)，具体可参考 BCC OpenAPI 创建 CDS 盘接口中的 storageType 参数的说明：https://cloud.baidu.com/doc/BCC/s/Ujwvyo1ta

paymentTiming

用于设置付费方式是：预付费 or 后付费

reservationLength

磁盘的保留时间，预付费模式下需要填写，单位为月

创建 PVC

在 PVC Spec 中指定上面创建的 StorageClass 名称，则在创建PVC时，会自动生成相应的PV进行绑定。

使用kubectl，执行 kubectl create -f csi-pvc-cds.yaml 完成PVC的创建。

假设创建的StorageClass名称为hp1，对应的 csi-pvc-cds.yaml 文件如下所示：

kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: csi-pvc-cds
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: hp1
  resources:
    requests:
      storage: 5Gi

PVC参数说明： PVC 中 resource request的 storge，对于不同StorageClass中不同storageType有相关限制。 hp1: 5~32765GB cloud_hp1: 50~32765GB hdd:5~32765GB

创建PVC后，可以看见相应的PV自动创建，PVC状态变为Bound，即PVC已经与新创建的PV绑定。

$ kubectl create -f csi-pvc-cds.yaml
persistentvolumeclaim "csi-pvc-cds" created
$ kubectl get pvc
NAME              STATUS    VOLUME                 CAPACITY   ACCESS MODES   STORAGECLASS   AGE
csi-pvc-cds       Bound     pvc-1ab36e4d1d2711e9   5Gi        RWX            hp1            4s
$ kubectl get pv
NAME                   CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS    CLAIM                     STORAGECLASS   REASON    AGE
pvc-1ab36e4d1d2711e9   5Gi        RWX            Delete           Bound     default/csi-pvc-cds       hp1                      7s

在Pod内挂载PVC

在Pod spec内指定相应的PVC名称即可，使用kubectl，执行 kubectl create -f dynamic-cds-pod.yaml 完成资源的创建。对应的dynamic-cds-pod.yaml文件如下所示：

apiVersion: v1
kind: Pod
metadata:
  name: test-pvc-pod
  labels:
    app: test-pvc-pod
spec:
  containers:
  - name: test-pvc-pod
    image: nginx
    volumeMounts:
      - name: cds-pvc
        mountPath: "/cds-volume"
  volumes:
    - name: cds-pvc
      persistentVolumeClaim:
        claimName: csi-pvc-cds

Pod创建后，可以读写容器内的/cds-volume路径来访问相应的cds存储上的内容。

释放PVC时动态销毁绑定PV

删除PVC时，与之绑定的动态PV是否会被自动删除由自定义的 StorageClass 中 reclaimPolicy 决定；reclaimPolicy 支持 Delete、Retain 默认值为 Delete。

Delete：删除 PVC 会自动删除 PV，并且动态申请的 CDS 会被自动释放

Retain：删除 PVC 时 PV 状态会变成 Released，不会自动删除 PV,对应自动创建的 CDS 需要到 CDS console上手动释放

$ kubectl delete pvc csi-pvc-cds

persistentvolumeclaim "csi-pvc-cds" deleted

$ kubectl get pv

NAME                   CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS     CLAIM

pvc-1ab36e4d1d2711e9   40Gi       RWO            Retain           Released   default/csi-pvc-cds   hp1                     3m

在 StatefuleSet 里通过 claimTemple 批量使用 pvc 的场景，需要前置步骤为创建 StorageClass

以 sts-claim.yaml为例

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: web
spec:
  serviceName: "nginx"
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80
          name: web
        volumeMounts:
        - name: www
          mountPath: /usr/share/nginx/html
  volumeClaimTemplates:
  - metadata:
      name: www
    spec:
      accessModes: [ "ReadWriteOnce" ]
      resources:
        requests:
          storage: 5Gi
      storageClassName: hp1

创建 sts-claim.yaml，同时会自动创建 PVC：

$ kubectl apply -f sts-claim.yaml

$ kubectl get pod
NAME         READY     STATUS              RESTARTS   AGE
web-0        1/1       Running             0          3m
web-1        1/1       Running             0          2m

$ kubectl get pvc
NAME           STATUS    VOLUME                 CAPACITY   ACCESS MODES   STORAGECLASS   AGE
www-web-0      Bound     pvc-a1e885701d2f11e9   5Gi        RWO            hp1            6m
www-web-1      Bound     pvc-c91edb891d2f11e9   5Gi        RWO            hp1            5m

多可用区集群使用cds

(1)StorageClass指定zone方式

目前 cds不支持跨可用区，如果cce集群中有多个可用区的机器，动态创建cds需要通过设置StorageClass中allowedTopologies字段和volumeBindingMode等指定可用区实现；使用已有cds时，须指定PV的nodeAffinity参数实现可用区亲和性。

CCE集群默认会为集群节点打上可用区标签：

$ kubectl get nodes --show-labels
NAME            STATUS    ROLES     AGE       VERSION   LABELS
192.168.80.15   Ready     <none>    13d       v1.8.12   beta.kubernetes.io/arch=amd64,beta.kubernetes.

io/instance-type=BCC,beta.kubernetes.io/os=linux,failure-domain.beta.kubernetes.io/region=bj,failure-domain.

beta.kubernetes.io/zone=zoneC,kubernetes.io/hostname=192.168.80.15

其中 failure-domain.beta.kubernetes.io/zone=zoneC 标签说明该集群节点处于C可用区。

1）多可用区集群使用 cds 例子

StorageClass-Multi-Zone-Temple.yaml

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: hp1-zonec
provisioner: csi-cdsplugin
parameters:
  paymentTiming: "Postpaid"
  storageType: "hp1"
  reservationLength: "3"
reclaimPolicy: Delete
volumeBindingMode: WaitForFirstConsumer
allowedTopologies:
- matchLabelExpressions:
  - key: failure-domain.beta.kubernetes.io/zone
    values:
    - zoneC

Sts-Multi-Zone-Temple.yaml

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: sts-multi-zone
spec:
  serviceName: "nginx"
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80
          name: web
        volumeMounts:
        - name: www
          mountPath: /usr/share/nginx/html
  volumeClaimTemplates:
  - metadata:
      name: www
    spec:
      accessModes: [ "ReadWriteOnce" ]
      resources:
        requests:
          storage: 40Gi
      storageClassName: hp1-zonec

(2)设置 StorageClass的Volume Binding Mode 通过指定WaitForFirstConsumer和配置PersistentVolume 的模式来解决此问题，指定绑定模式为WaitForFirstConsumer，K8S会先进行调度 Pod，随后创建 CDS。

1）使用示例

StorageClass-WaitForFirstConsumer-Temple.yaml

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: csi-cds
provisioner: csi-cdsplugin
volumeBindingMode: WaitForFirstConsumer
parameters:
  dynamicVolume: "true"
  cdsSizeInGB: "40"
  paymentTiming: "Postpaid"
  storageType: "hp1"
reclaimPolicy: Delete

Sts-WaitForFirstConsumer-Temple.yaml

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: web
spec:
  serviceName: "nginx"
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80
          name: web
        volumeMounts:
        - name: www
          mountPath: /usr/share/nginx/html
  volumeClaimTemplates:
  - metadata:
      name: www
    spec:
      accessModes: [ "ReadWriteOnce" ]
      resources:
        requests:
          storage: 5Gi
      storageClassName: csi-cds

具体详情请看相关文档 StorageClass

注意：

如果需要销毁 cce集群并且使用了本文中的 csi-provisioner 同时 storageClass中reclaimPolicy设置为 Delete，请先 delete pvc，否则可能会存在cds 无法自动释放。

在单个Pod中挂载多块CDS

注意：

在Pod Spec的volumes字段中，每块CDS只能被声明一次。

在Pod Spec的volumeMounts字段中，每块CDS对应的volume可以被引用多次。

对于Deployment/ReplicaSet等资源，replicas域只能设置为1。

下面的示例 cds-multi-mount-example.yaml 将文件中声明的四块CDS磁盘分别挂载到Pod mysql-nginx内的my-nginx和my-mysql两个容器的相应路径下，其中test-data和test-data-2两个volume对应的CDS为两个容器共享，而nginx-data和db-data两个volume对应的CDS分别只挂载在各自容器中。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: mysql-nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mysql-nginx
  template:
    metadata:
      name: mysql-nginx
      labels:
        app: mysql-nginx
    spec:
      containers:
      - name: my-nginx
        image: nginx
        volumeMounts:
        - name: nginx-data
          mountPath: /nginx-data
        - name: test-data
          mountPath: /test-data
        - name: test-data-2
          mountPath: /test-data-2
        ports:
        - containerPort: 80
      - name: my-mysql
        image: mysql:5.7
        volumeMounts:
        - name: db-data
          mountPath: /db-data
        - name: test-data
          mountPath: /test-data
        - name: test-data-2
          mountPath: /test-data-2
        ports:
        - containerPort: 3306
        env:
        - name: MYSQL_ROOT_PASSWORD
          value: M6jshva8hTXAGnin
      volumes:
      - name: db-data
        flexVolume:
          driver: "baidubce/cds"
          fsType: "ext4"
          options:
            volumeID: "v-Hd8MUXA7"
      - name: nginx-data
        flexVolume:
          driver: "baidubce/cds"
          fsType: "ext4"
          options:
            volumeID: "v-OWEHtlSI"
      - name: test-data
        flexVolume:
          driver: "baidubce/cds"
          fsType: "ext4"
          options:
            volumeID: "v-9PhGVoMu"
      - name: test-data-2
        flexVolume:
          driver: "baidubce/cds"
          fsType: "ext4"
          options:
            volumeID: "v-SxjD482V"

flexVolume字段说明：

fsType：CDS磁盘的文件系统，如果是新建的CDS磁盘，将会自动格式化该CDS磁盘为该文件系统

volumeID：CDS磁盘ID，您可以从百度智能云控制台的页面获取

使用 kubectl create -f cds-multi-mount-example.yaml 创建相应的资源，相应的CDS磁盘将会被挂载到文件中声明的各个目录下。Pod在集群内发生漂移时，这些CDS磁盘将会跟随Pod一同迁移。

扩容 CDS PV

扩容CDS PV功能要求集群 Kubernetes版本 ≥ 1.16，同时只针对动态创建的CDS PV生效。

扩容CDS PV的操作步骤如下：

确认对应的storageClass中已经添加 allowVolumeExpansion: true 配置。

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: hp1
allowVolumeExpansion: true    #允许磁盘扩容
...

修改与PV绑定的PVC中 spec.resources.requests 中的磁盘容量为目标容量，触发扩容。

kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: csi-pvc-cds
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: hp1
  resources:
    requests:
      storage: 8Gi #修改为目标磁盘大小

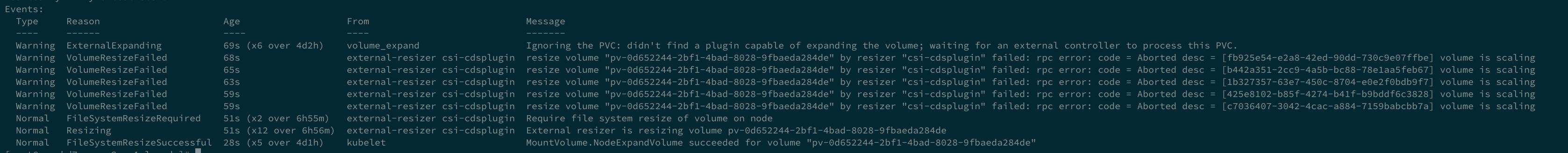

默认情况下CDS CSI插件仅支持离线扩容，即需要在PVC未被Pod挂载时才会执行实际扩容动作。完成PVC容量request修改后，如果此时该PVC未被任何Pod挂载，则会触发CDS磁盘扩容操作，否则会等待挂载该PVC的Pod停止后才开始扩容。具体扩容进度可以通过kubectl describe pvc <pvcName>查看对应的Events了解。

如果需要在PVC被Pod挂载状态下进行在线扩容，可以通过kubectl -n kube-system edit deployment csi-cdsplugin-controller-server，给csi-cdsplugin容器的添加启动参数--enable-online-expansion，来启用在线扩容功能。但需要特别注意的是，同时进行磁盘读写和磁盘扩容可能导致*数据损坏*，非必要场景不建议开启在线扩容功能。

通过FlexVolume方式挂载

注意：

CDS 同一时间只能挂载在一台bcc实例上。

CDS 同一时间只能被一个Pod声明使用。

对于 Deployment/ReplicaSet 等资源，replicas 域只能设置为1。

1. 安装 CDS FlexVolume 插件

将如下内容保存为 cds-flexVolume.yaml ，执行 kubectl create -f cds-flexVolume.yaml 安装 cds flexVolume 插件。

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: cds-flex-volume-ds
  namespace: kube-system
spec:
  selector:
    matchLabels:
      app: cds-flex-volume-ds
  template:
    metadata:
      name: cds-flex-volume-ds
      labels:
        app: cds-flex-volume-ds
    spec:
      hostNetwork: true
      priorityClassName: system-node-critical
      nodeSelector:
        beta.kubernetes.io/os: linux
      containers:
        - image: hub.baidubce.com/jpaas-public/cds-flex-volume:latest
          imagePullPolicy: Always
          name: cds-flex-volume-ds
          resources:
            requests:
              cpu: 20m
              memory: 20Mi
            limits:
              cpu: 200m
              memory: 200Mi
          securityContext:
              privileged: true
          volumeMounts:
            - name: flexvolume-mount
              mountPath: /flexmnt
            - name: log-volume
              mountPath: /log-volume
      volumes:
        - name: flexvolume-mount
          hostPath:
            path: /usr/libexec/kubernetes/kubelet-plugins/volume/exec
        - name: log-volume
          hostPath:
            path: /var/log

等待对应的 Pod 处于 Running 状态后，插件安装完成。

2. 将 CDS 磁盘挂载到 Pod 中

安装 CDS flexVolume 插件后，下面的示例 cds-example.yaml 将文件中声明的 CDS 磁盘挂载到 Pod 内 my-nginx 容器的 /data 路径下。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: my-nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: my-nginx
  template:
    metadata:
      name: my-nginx
      labels:
        app: my-nginx
    spec:
      containers:
      - name: my-nginx
        image: nginx
        volumeMounts:
        - name: cds-data
          mountPath: /data
        ports:
        - containerPort: 80
      volumes:
      - name: cds-data
        flexVolume:
          driver: "baidubce/cds"
          fsType: "ext4"
          options:
            volumeID: "v-hTXAGtin"
