概述
镜像是云服务器实例运行环境的模板，包括操作系统和预装软件等配置。百度智能云为每个FPGA实例默认提供了专属公共镜像，用户可以按需选择适合的镜像类型。
基于百度智能云自研的FPGA加速卡，提供了一套FPGA标准开发环境。您可以使用百度智能云提供的镜像工具包，在FPGA上开发与调试自己的业务功能，或者将已有的功能模块移植到FPGA加速卡上。

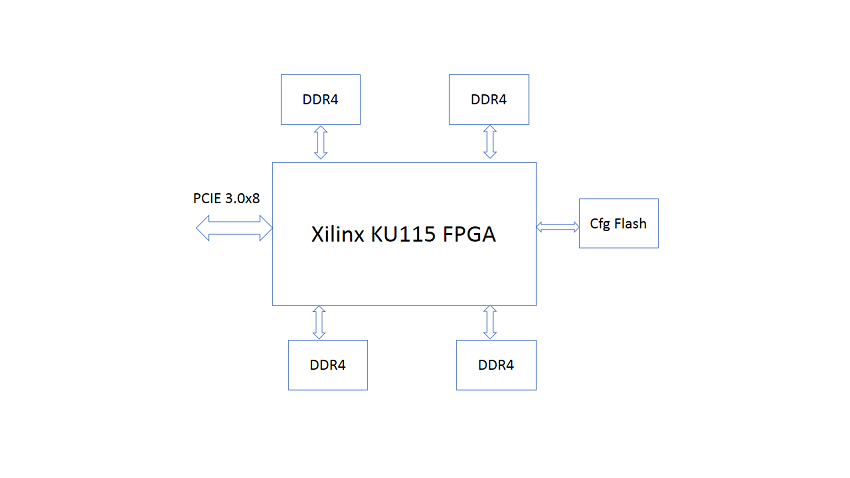

百度自研FPGA加速卡使用Xilinx 20nm KU115 FPGA。FPGA板卡带有4通道DDR4，每个通道72bit，带ECC，容量2GB，速率2400Mhz。FPGA通过PCIE 3.0x8和CPU相连。板卡的结构框图如下所示：

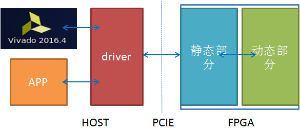

基于上面的FPGA板卡，百度还提供的FPGA标准开发环境，其系统结构如下图：
FPGA标准开发环境具有极大的灵活性：
- 您可以自行研发FPGA中动态部分的逻辑，包括KU115芯片的绝大部分资源，以及4个DDR4通道，让FPGA电路完成定制化的功能，
- 百度智能云提供驱动和应用参考设计，您只需修改软件侧的驱动和应用程序，调用FPGA完成特定的功能。
- 直接使用百度提供的工具包更换FPGA中动态部分的逻辑。
- FPGA标准开发环境提供虚拟jtag工具，您可以使用vivado工具对FPGA进行调试。
FPGA 标准开发环境操作包括两部分：
FPGA软件驱动开发
以运行支持PE进行简单浮点向量加功能的示例程序为例：
- 编译驱动，提供编译示例程序。
- 运行示例程序。
FPGA逻辑开发
使用工具包开发和调试用户逻辑：
- 使用Baidu_HW_design_toolkit编译实现您的动态逻辑。
- 使用bin_pr_tools更换您的动态逻辑。
- 使用Vivado对您的动态逻辑进行调试。
