FPGA示例工程说明
概述
为方便您掌握FPGA云服务器的使用流程，快速创建自己定制的加速卡逻辑，百度智能云提供一个demo工程作为示例。
该demo工程支持了基于FPGA云服务器开发的几个基础功能，主要包括：
- 工程分成静态和动态两部分逻辑，支持基于pcie总线的partial reconfiguration开发及配置流程。
- 静态逻辑支持pcie-3.0-8x xdma，并提供了配套的driver。用户不能修改也无需关注静态部分的逻辑。
- 动态逻辑为用户自定制部分，用户需基于当前提供的接口实现所需功能逻辑。demo工程中的动态逻辑是一个element-wise向量加法模块，基于HLS开发。接口包括：
- 一个axi slave（256bit）和一个axi lite slave（32bit）接口，可分别用于传输逻辑所需的数据和控制命令。
- 4个axi master（512bit），用于连接DDR MIG控制器（可选）。
- 中断、时钟。
- 支持基于pcie总线的ila debug，可在云服务器上的vivado中抓取信号波形进行调试。
您可根据此demo工程的结构及提供的配套脚本了解fpga云服务器的开发流程，并以该工程为基础，修改其中的动态逻辑，实现所需的其他功能。
工程结构
demo工程主要包含了两个部分，分别是static_bd_wrapper和rp_bd_wrapper。
其中static_bd_wrapper属于工程的静态部分，提供了pcie xdma，基于pcie的debug模块，flash控制器等。静态部分的逻辑不暴露给用户，用户不能修改也不用关心静态部分的逻辑。
rp_bd_wrapper则是动态逻辑，这部分逻辑中有rp_bd和其他一些组件。其中只有rp_bd是用户可以修改的内容。其他组件主要用于支持用户利用虚拟jtag进行调试或其他功能，这些组件不需要用户关心，用户不能修改。
rp_bd通过两组AXI总线与static_bd_wrapper传输数据，可以此为基础实现您所需的功能。

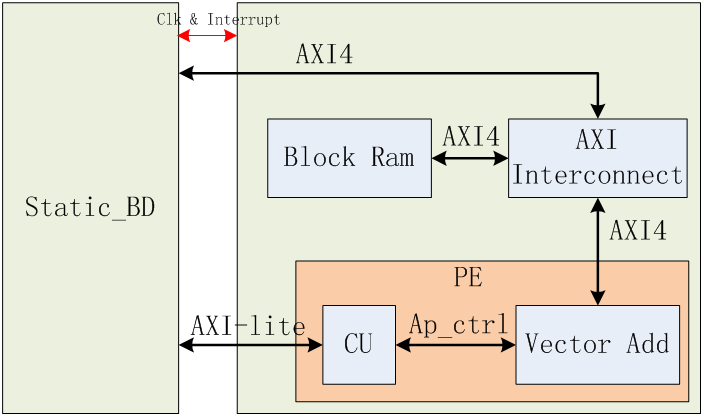

demo工程的rp_bd结构框图如下：
| 模块 | 说明 |
|---|---|
| Block Ram | rp_bd内部有一个64KB的block ram用来存储计算所用的数据和计算结果，这个block ram可同时被host和卡上的用户逻辑访问，这是通过rp_bd中的一个AXI Interconnect实现的。 |
| AXI Interconnect | AXI Interconnect用于协调两个AXI master访问rp_bd中的Block Ram；static_bd内的xdma输出的AXI4连接到AXI Interconnect的一个slave端口，demo工程提供的drive支持host通过dma访问这个block ram；PE内的Vector Add模块输出的AXI4连接到AXI Interconnect的另一个端口，使得用户逻辑也可以访问这个block ram。 |
| CU | 命令处理单元，static_bd输出的AXI-lite接口连接到PE中的CU模块，CU模块解析从AXI lite收到的命令，并产生符合ap_ctrl总线的请求信号与Vector Add模块相连。ap_ctrl是通过HLS综合出的逻辑模块采用的一种标准状态控制总线。有关其详细介绍可以参考Xilinx ug902文档。 |
| Vector Add | 计算处理单元，Vector Add模块完成向量加法运算，他是使用HLS高级综合工具开发的，它的控制输入为一组HLS模块使用的ap_ctrl信号；他使用AXI总线协议将Block Ram中的数据读出，进行加法运算后，将数据写回Block Ram中。 |
PE工作流程
- 软件发起dma_to_dev将输入向量A，B拷贝至dev；A，B的长度必须8个float数据对齐。（单精度浮点数）
- 软件通过配置寄存器发起PE计算指令，然后等待PE计算完成。
- PE计算完成后，通过中断通知CPU上的软件驱动程序。
- 软件发起dma_from_dev将输出向量C拷贝至host。（单精度浮点数）
