百度智能云智能边缘 - 部署mnist手写数字识别模型

文档简介：

本文介绍如何将一个mnist手写字模型通过BIE下发至边缘节点。前提条件：有一个可用的测试边缘节点设备，本案例使用一个2核8G的BCC云服务器作为测试设备。按照快速入门教程，将测试边缘节点连接云端。

*此产品及展示信息均由百度智能云官方提供。免费试用咨询热线：400-826-7010，为您提供专业的售前咨询，让您快速了解云产品，助您轻松上云！微信咨询

免费试用、价格特惠

文档详情

本文介绍如何将一个mnist手写字模型通过BIE下发至边缘节点。

前提条件

有一个可用的测试边缘节点设备，本案例使用一个2核8G的BCC云服务器作为测试设备。
按照快速入门教程，将测试边缘节点连接云端。
该模型是CPU模型，如果运行中报Docker Runtime错误，可以查看边缘节点Docker Runtime，如果是nvidia，尝试修改为runc试一下。

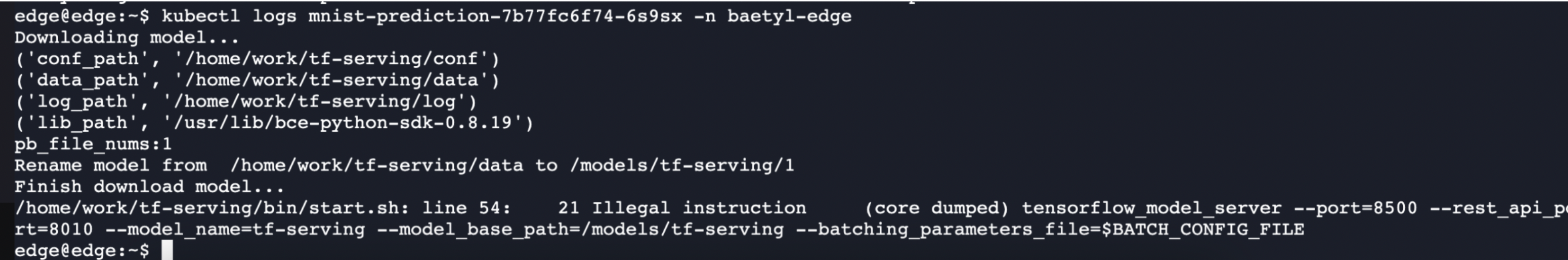

该模型使用的tensorflow版本依赖avx指令，通过命令 more /proc/cpuinfo | grep flags 可查看cpu支持的指令集。无该指令的边缘设备将无法运行该模型，运行报错如下：

操作指南

导入配置项

进入配置管理
点击导入配置项
选择导入文件配置项-tfmnist.json

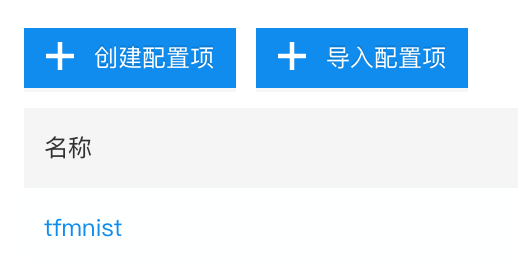

导入完毕以后，将增加一个名为 tfmnist 的配置项。

在内网环境下，可以先下载模型文件：tf_mnist.zip，再上传至内网的对象存储，最后修改配置项的下载地址为内网地址。

导入应用

进入应用部署
点击导入应用
选择导入文件应用-tf-mnist-app.json
导入完毕以后，将增加一个名为 tf-mnist-app 的应用。

在内网环境下，可以先下载镜像：registry.baidubce.com/aiot/tensorflow-serving:1.15-gpu-4.2，再上传至内网的镜像仓库，最后修改应用的镜像地址为内网地址。

设置目标节点

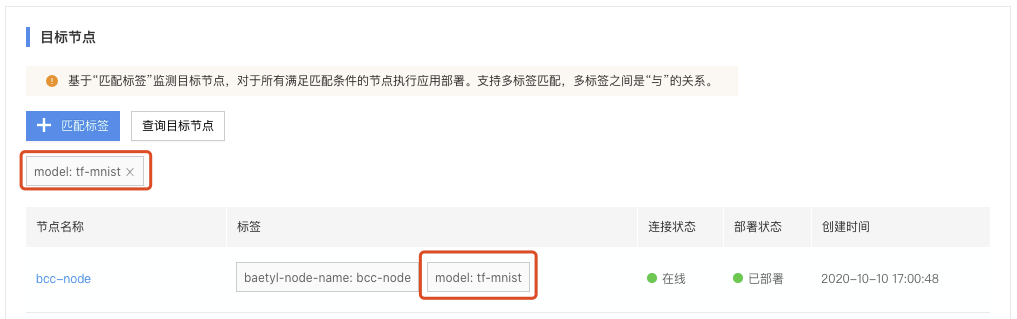

在tf-mnist-app的应用详情界面，设置目标节点，如下图所示，设置标签以后，应用自动部署。部署完毕以后，部署状态为已部署

验证边缘AI服务

准备测试数据

通过SSH登录到边缘节点，新建一个test.json文件，在测试文件当中填入测试数据，可以通过以下命令完成。

# 创建test.json sudo vim test.json # 输入以下内容 {"instances": [{"images": [0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

0.0, 0.3294117748737335, 0.7254902124404907, 0.6235294342041016, 0.5921568870544434,

0.2352941334247589, 0.1411764770746231, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.8705883026123047,

 0.9960784912109375, 0.9960784912109375, 0.9960784912109375, 0.9960784912109375,

0.9450981020927429, 0.7764706611633301, 0.7764706611633301, 0.7764706611633301,

0.7764706611633301, 0.7764706611633301, 0.7764706611633301, 0.7764706611633301,

0.7764706611633301, 0.6666666865348816, 0.2039215862751007, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.26274511218070984, 0.44705885648727417,

 0.2823529541492462, 0.44705885648727417, 0.6392157077789307, 0.8901961445808411,

0.9960784912109375, 0.8823530077934265, 0.9960784912109375, 0.9960784912109375,

 0.9960784912109375, 0.9803922176361084, 0.8980392813682556, 0.9960784912109375,

 0.9960784912109375, 0.5490196347236633, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.06666667014360428, 0.25882354378700256,

0.05490196496248245, 0.26274511218070984, 0.26274511218070984, 0.26274511218070984,

0.23137256503105164, 0.08235294371843338, 0.9254902601242065, 0.9960784912109375,

 0.41568630933761597, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.32549020648002625,

0.9921569228172302, 0.8196079134941101, 0.07058823853731155, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.08627451211214066, 0.9137255549430847, 1.0, 0.32549020648002625, 0.0, 0.0,

0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.5058823823928833, 0.9960784912109375, 0.9333333969116211,

 0.1725490242242813, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.23137256503105164, 0.9764706492424011,

 0.9960784912109375, 0.24313727021217346, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.5215686559677124,

 0.9960784912109375, 0.7333333492279053, 0.019607843831181526, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

0.03529411926865578, 0.803921639919281, 0.9725490808486938, 0.22745099663734436, 0.0,

0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.4941176772117615, 0.9960784912109375, 0.7137255072593689,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.29411765933036804, 0.9843137860298157, 0.9411765336990356,

 0.22352942824363708, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.07450980693101883, 0.8666667342185974,

0.9960784912109375, 0.6509804129600525, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.011764707043766975,

 0.7960785031318665, 0.9960784912109375, 0.8588235974311829, 0.13725490868091583, 0.0,

0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.14901961386203766, 0.9960784912109375, 0.9960784912109375,

0.3019607961177826, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.12156863510608673, 0.8784314393997192,

0.9960784912109375, 0.45098042488098145, 0.003921568859368563, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.5215686559677124, 0.9960784912109375, 0.9960784912109375, 0.2039215862751007, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.2392157018184662, 0.9490196704864502, 0.9960784912109375,

0.9960784912109375, 0.2039215862751007, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.4745098352432251,

 0.9960784912109375, 0.9960784912109375, 0.8588235974311829, 0.1568627506494522, 0.0,

0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.4745098352432251, 0.9960784912109375, 0.8117647767066956,

0.07058823853731155, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0,

 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0]}], "signature_name": "predict_images"}

调用AI服务

在准备好测试数据以后，我们需要找出AI服务对外的ip地址，然后通过curl命令调用http服务，可以通过以下命令完成。

kubectl get pod -A -owide curl 10.42.0.21:8010/v1/models/tf-serving:predict -X POST

 -d@test.json # 因为前面做了端口映射，所以也可以直接用127.0.0.1这个地址访问服务 curl

 127.0.0.1:8010/v1/models/tf-serving:predict -X POST -d@test.json

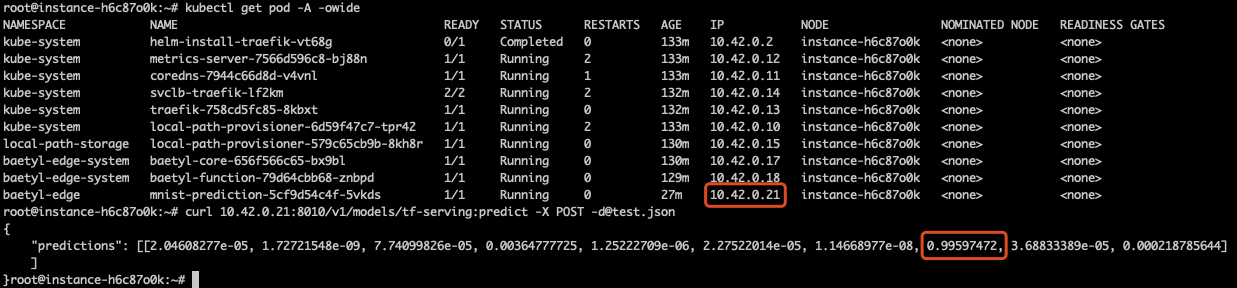

最终执行结果如下图所示：

如上图所示，给出了测试数据从0~9的概率，其中为7的概率是0.99597472，可以对上述输出结果做二次处理，然后直接返回结果7。具体mnist数据可以参考官网。
