1、概述
在进程应用概述当中提到，进程应有两类，本文重点讲解可执行脚本类型进程应用，并以如何将 飞桨开源模型的SDK 构建成BIE进程应用为例来进行详细说明。
2、飞桨开源模型SDK说明

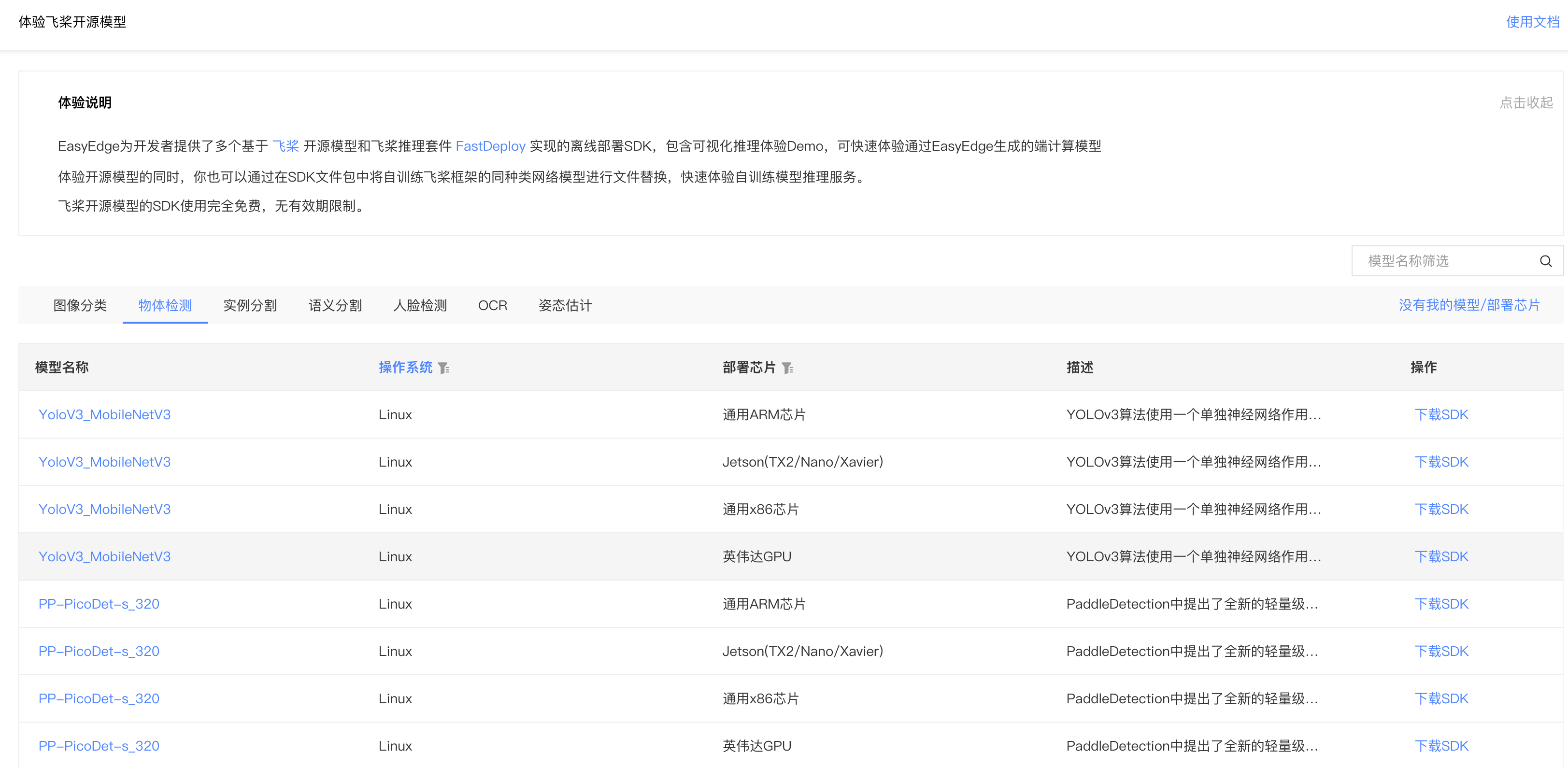

- 百度AI官网 提供了多个免费的 飞桨开源模型的SDK 供用户测试使用，针对不同平台及芯片架构提供了不同的模型SDK。
- 用户可以基于自身设备架构下载对应的模型SDK。
- 本文将使用 YoloV3_MobileNetV3 模型 Linux操作系统 下适配 通用ARM芯片 的模型SDK EasyEdge-Linux-YoloV3_MobileNetV3_large-arm-SDK.zip 来做详细讲解。
- 模型SDK要被可执行脚本运行，需要支持CPP编译，因此模型SDK的目录当中必须包含cpp目录，并且cpp目录当中包含src目录，示例目录如下所示：
.EasyEdge-Linux-arm
├── RES # 模型资源文件夹，一套模型适配不同硬件、OS和部署方式
│ ├── model # 模型结构文件
│ ├── params # 模型参数文件
│ ├── label_list.txt # 模型标签文件
│ ├── infer_cfg.json # 模型前后处理等配置文件
├── ReadMe.txt
├── cpp # C++ SDK 文件目录
└── baidu_easyedge_linux_cpp_aarch64_ARM_gcc5.4_v1.5.2_20220608.tar.gz
├── bin # 可直接运行的二进制文件
├── include # 二次开发用的头文件
├── lib # 二次开发用的所依赖的库
├── src # 二次开发用的示例工程
└── thirdparty # 第三方依赖
└── python # Python SDK 文件目录
- 图像分类、物体检测类型的开源模型SDK都支持本文的部署方案
- OCR 类型模型不是上述目录结构，不支持本文的部署方案
3、可执行脚本类型进程应用运行逻辑
- 程序包主要由可执行脚本与程序入口配置文件组成，在入口配置文件当中定义可执行脚本名称。
- 可以在创建程序包的时候就引入开源模型SDK，也可以在创建进程应用的时候，通过卷配置引入开源模型SDK配置项。为了让程序包更加通用，此处我们选择后者，即为模型SDK文件创建独立的配置项。
- 进程应用部署以后，会下发程序包，以及开源模型SDK配置项。
-
边缘计算框架baetyl会下载程序包和开源模型SDK文件。然后根据入口配置文件的定义，在边缘侧执行可执行脚本，在可执行脚本当中定义业务处理逻辑，包含：
-
检查边缘测试开源模型SDK是否编译完成：
- 如果已经完成编译，跳过编译环节，直接运行模型二进制程序
-
如果没有完成编译
- 解压模型SDK文件
- 执行编译
- 运行编译得到的模型二进制程序
-
- 编译需要本地安装make、cmake、g++等环境，如果没有需要提前安装，可以使用以下命令查看是否有安装。
#查看cmake版本 cmake --version
cmake version 3.16.3make --version #查看make版本 make --version
GNU Make 4.2.1 #查看g++版本 g++ --version
g++ (Ubuntu 9.4.0-1ubuntu1~20.04.1) 9.4.0
如果使用CentOS 7.9操作系统，需要升级cmake版本只3.0+，升级GCC版本至9.0+
4、程序包依赖文件准备
4.1 可执行脚本
- 开发可执行脚本，假定脚本名称为bootstrap.sh
- 将bootstrap.sh授予可执行权限，并压缩为zip文件
# 授予可执行权限 chmod +x bootstrap.sh # 查看文件权限 ls -l bootstrap.sh
-rwxr-xr-x 1 root root 5916 Sep 29 19:37 bootstrap.sh # 压缩为zip文件 zip bootstrap.sh.zip bootstrap.sh
- 将bootstrap.sh.zip上传至个人的对象存储，设置为公有云读并记录它的http下载地址，这个下载地址后面会用到。
- 针对飞桨开源模型的SDK的运行脚本可以下载bootstrap.sh.zip
4.2 程序入口配置文件
-
整理程序入口配置文件：
- 文件名：program.yml
- 文件内容：entry: "bootstrap.sh"
- 将program.yml压缩为zip文件
zip program.yml.zip program.yml
- program.yml.zip上传至个人的对象存储，设置为公有云读并记录它的http下载地址，这个下载地址后面会用到。也可以直接使用此处已经准备好的program.yml.zip
5、创建程序包
-
参考进程程序包教程，创建程序包paddle-opensource-sdk-edge-serving，通过HTTP方式引入前面创建的2个文件：
- bootstrap.sh.zip
- program.yml.zip
- 也可以直接下载(右键->另存为) 进程程序包-paddle-opensource-sdk-edge-serving.json，然后导入程序包。
6、创建进程应用
6.1 创建开源模型SDK配置项
前面提到，需要为每一个开源模型SDK创建独立的配置项，创建步骤如下：
- 点击配置管理
- 点击创建配置项
-
在配置项当中输入配置项信息
- 名称：easyedge-linux-yolov3-mobilenetv3-large-arm-sdk.zip
- 类型：http
- URL：https://baidu-aiap.bj.bcebos.com/easyedge/open-model/46/EasyEdge-Linux-YoloV3_MobileNetV3_large-arm-SDK.zip
- 文件名：EasyEdge-Linux-YoloV3_MobileNetV3_large-arm-SDK.zip
- 校验文件：否
- 是否解压：否。因为上面bootstrap.sh当中包含解压操作，所以此处不需要边缘计算框架baetyl来解压。
- 如果不想从头手动创建，可以直接下载(右键-另存为) 配置项-easyedge-linux-yolov3-mobilenetv3-large-arm-sdk.zip.json，然后导入配置项
6.2 创建进程应用，关联程序包与模型SDK配置项
-
创建进程应用
- 名称：paddle-opensource-sdk-edge-serving
-
添加服务（程序包）
- 名称：paddle-opensource-sdk-edge-serving
- 程序包：关联前面创建的paddle-opensource-sdk-edge-serving
-
卷配置：
- 卷名称：paddle-model-file
- 类型：配置项
- 参数：关联前面创建的easyedge-linux-yolov3-mobilenetv3-large-arm-sdk.zip这个配置项
- 目录：/mnt/easyedge。因为上面bootstrap.sh当中默认使用了工作目录/mnt/easyedge作为模型SDK文件的存放地址，所以此处填写/mnt/easyedge。使用mnt/easyedge也可以，都是相对于工作目录的相对路径。
- 点击确定
- 点击下一步
-
目标节点（可选环境，可以先创建应用，再部署至目标节点）
- 单节点匹配
- 选择一个进程节点
- 点击下一步
-
部署方式：
- 立即部署
- 点击创建
- 如果不想从头手动创建，可以直接下载(右键-另存为) 应用-paddle-opensource-sdk-edge-serving.json，然后导入应用
6.3 进程应用环境变量配置说明
本文引入的可执行脚本，支持传递以下环境变量：
- PARAMS_SDK_SRC：模型SDK挂载目录，不传默认为/mnt/easyedge
- PARAMS_PORT：模型服务发布端口号，不传默认为8701
- PARAMS_EXTRA_LD_LIBRARY_PATH：额外的LD_LIBRARY_PATH，不传默认为空
- PARAMS_SERIAL_NUM：模型序列号，不传默认为AAAA-AAAA-AAAA-AAAA，开源模型SDK不校验模型序列号，因此可以直接使用默认。
- EDGE_SOC：部署硬件的SOC，仅对NVIDIA Jetson生效，如果是jetson硬件，此处必须填写jetson
7、验证

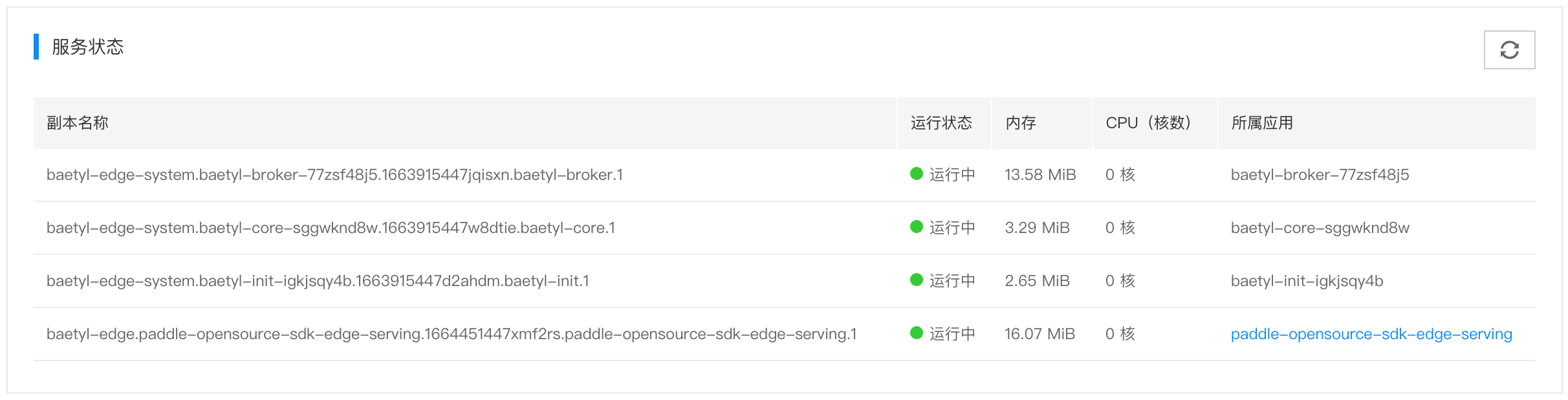

- 云端查看边缘应用状态
- 边缘查看systemctl服务状态
我们知道创建的进程应用名称为paddle-opensource-sdk-edge-serving，使用如下命令检索该服务的运行状态，可以看到状态是loaded active running
# 查询进程应用服务状态 systemctl | grep paddle # 返回结果 baetyl-edge.paddle-opens
ource-sdk-edge-serving.1664451447xmf2rs.paddle-opensource-sdk-edge-serving.1.service loaded active running 3333
- 边缘查看应用日志文件
# 执行命令，如果应用名称是paddle-opensource-sdk-edge-serving，可以直接使用如下命令
tail -f /var/lib/baetyl/log/baetyl-edge/paddle-opensource-sdk-edge-serving/1*/*.log
# 返回日志 /usr/bin/ld: ../../../thirdparty/opencv/lib/libopencv_imgproc.so: .dynsym
local symbol at index 9 (>= sh_info of 3) [100%] Built target easyedge_serving + [[ -f /var/lib/baetyl/run/baetyl-edge/paddle-opensource-sdk-edge-serving/166445
1447xmf2rs/paddle-opensource-sdk-edge-serving/1/sdk/EasyEdge-Linux-arm/cpp/src/
demo_serving/build/demo_serving ]] + start_serving + local llp=/var/lib/baetyl/run/baetyl-edge/paddle-opensource-sdk-edge-serving/
1664451447xmf2rs/paddle-opensource-sdk-edge-serving/1/sdk/EasyEdge-Linux-arm/cpp
/lib:/var/lib/baetyl/run/baetyl-edge/paddle-opensource-sdk-edge-serving/16644514
47xmf2rs/paddle-opensource-sdk-edge-serving/1/sdk/EasyEdge-Linux-arm
/cpp/thirdparty/opencv/lib:/usr/local/lib:
+ '[' -f /var/lib/baetyl/run/baetyl-edge/paddle-opensource-sdk-edge-serving/166445
1447xmf2rs/paddle-opensource-sdk-edge-serving/1/sdk/EasyEdge-Linux-arm/cpp/bin/edge
kit_serving ']' + LD_LIBRARY_PATH=/var/lib/baetyl/run/baetyl-edge/paddle-opensour
ce-sdk-edge-serving/1664451447xmf2rs/paddle-opensource-sdk-edge-serving/1/sdk/EasyE
dge-Linux-arm/cpp/lib:/var/lib/baetyl/run/baetyl-edge/paddle-opensource-sdk-edge-se
rving/1664451447xmf2rs/paddle-opensource-sdk-edge-serving/1/sdk/EasyEdge-Linux-arm
/cpp/thirdparty/opencv/lib:/usr/local/lib:: + /var/lib/baetyl/run/baetyl-edge/paddle-opensource-sdk-edge-serving/1664451447xmf2
rs/paddle-opensource-sdk-edge-serving/1/sdk/EasyEdge-Linux-arm/cpp/src/demo_serving
/build/easyedge_serving /var/lib/baetyl/run/baetyl-edge/paddle-opensource-sdk-edge-
serving/1664451447xmf2rs/paddle-opensource-sdk-edge-serving/1/sdk/EasyEdge-Linux-arm
/RES '' 0.0.0.0 8701 2022-09-29 19:37:47,541 INFO [EasyEdge] 281472910028816 Easy
Edge Linux Development Kit 1.5.2(Build ARM 20220608) Release 2022-09-29 19:37:47,786
INFO [EasyEdge] 281472910028816 HTTP is now serving at 0.0.0.0:8701, holding 1 instances

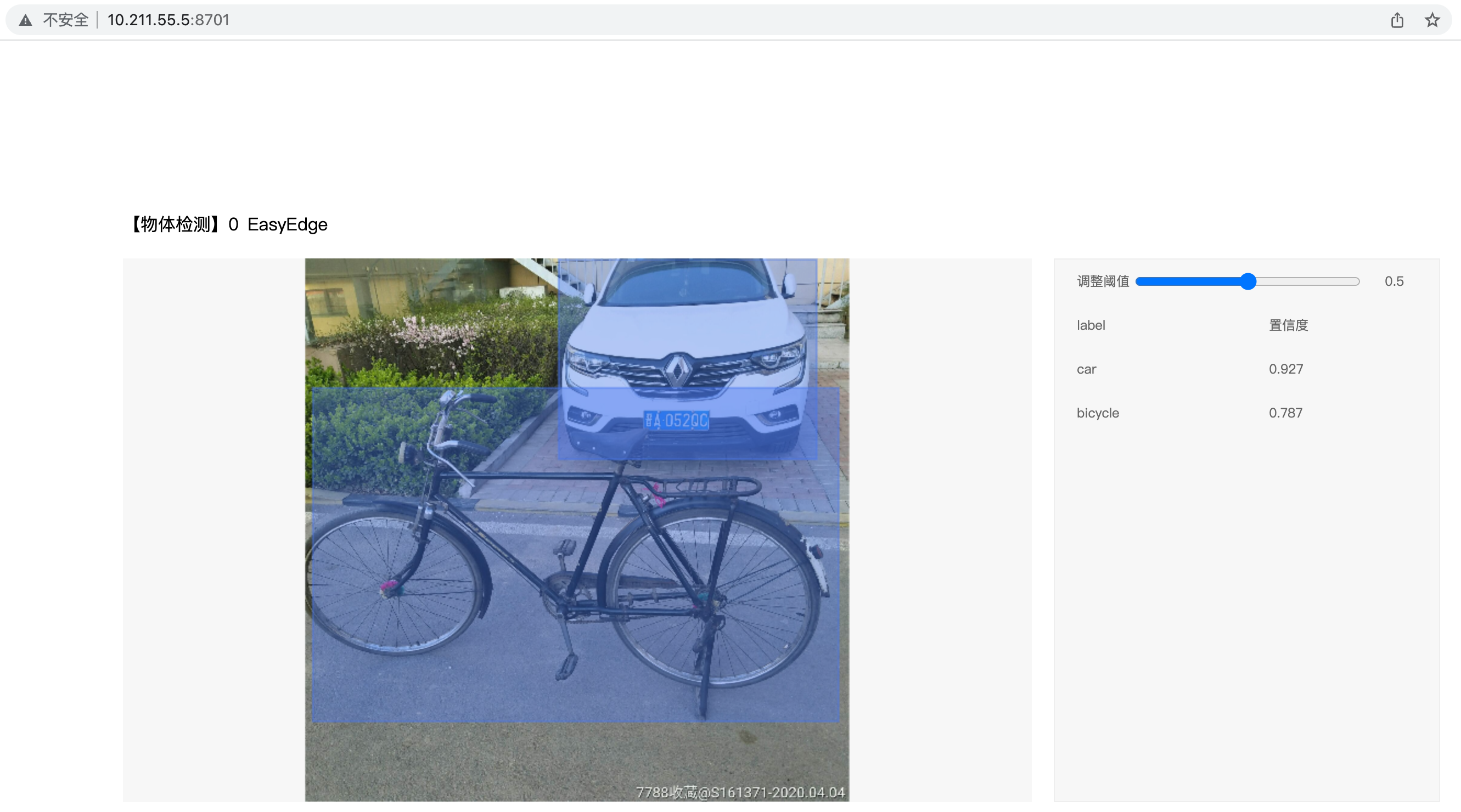

通过上述日志我们可以发现，该模型在边缘侧发布了一个端口为8701的HTTP服务，因此直接输入http://[ip]:8701 ，可以测试该模型服务是否正常启动。
8、多平台测试应用汇总
8.1 通用x86_64平台
- 确认 进程程序包-paddle-opensource-sdk-edge-serving.json 已经被导入
- 导入 配置项-easyedge-linux-yolov3-mobilenetv3-x86-sdk.zip.json
- 导入 应用-easyedge-linux-yolov3-mobilenetv3-x86.json
8.2 通用ARM64平台
yolov3-mobilenetv3
- 确认 进程程序包-paddle-opensource-sdk-edge-serving.json 已经被导入
- 导入 配置项-easyedge-linux-yolov3-mobilenetv3-large-arm-sdk.zip.json
- 导入 应用-easyedge-linux-yolov3-mobilenetv3-arm.json
pp-yolo-resnet50
- 确认 进程程序包-paddle-opensource-sdk-edge-serving.json 已经被导入
- 导入 配置项-easyedge-linux-pp-yolo-resnet50-arm-sdk.zip.json
- 导入 应用-linux-pp-yolo-resnet50-arm.json
8.3 Jetson平台(近支持jetpack 4.6)
- 确认 进程程序包-paddle-opensource-sdk-edge-serving.json 已经被导入
- 导入 配置项-easyedge-linux-yolov3-mobilenetv3-large-jetson-sdk.zip.json
- 导入 应用-easyedge-linux-yolov3-mobilenetv3-jetson.json
