1、场景

边缘节点上部署了AI模型，现在希望使用函数触发式调用AI模型，并将AI模型返回结果发送到边缘Broker当中，供其他用户应用订阅。

2、方案

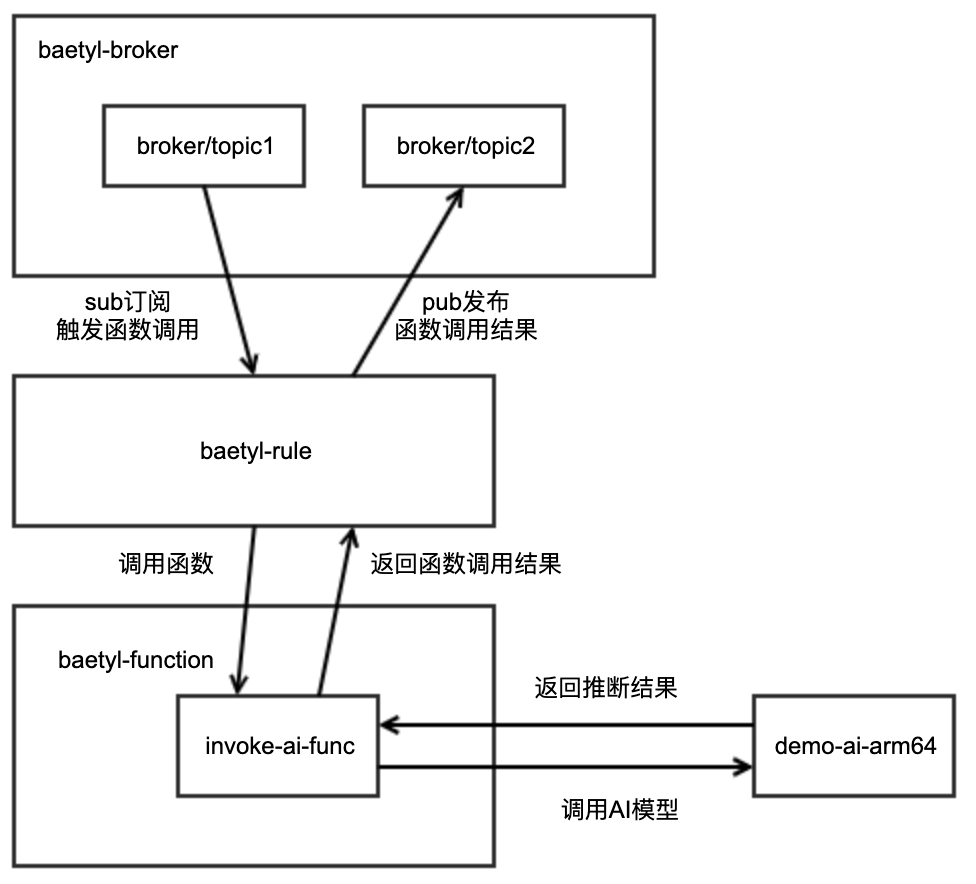

整体边缘函数调用结构如下图所示：

函数调用流程解析

• 使用baetyl-rule调用invoke-ai-func这个函数
• 调用函数是触发式的，只有当baetyl-rule在broker/topic1当中订阅到指定消息以后，才会触发调用函数
• baetyl-rule触发调用函数，然后函数调用demo-ai-arm64这个边缘AI应用
• 边缘AI应用返回结果给函数，函数将结果返回给baetyl-rule
• baetyl-rule将函数调用的返回结果pub到broker/topic2当中

3、操作指南

3.1、前提说明

本demo基于自定义函数与依赖包解耦下发这个demo案例进行修改。需要先完成这个demo以后，再执行本demo。

3.2、取消部署bie-python

在自定义函数与依赖包解耦下发 demo当中部署了bie-python这个函数应用，先取消部署次函数应用

3.3、创建测试AI应用并部署

创建测试AI应用demo-ai-arm64，可以直接导入配置应用-demo-ai-arm64.json

3.4、创建函数invoke-ai-func

创建函数invoke-ai-func，代码如下

#!/usr/bin/env python3 # -*- coding: utf-8 -*- import sys
sys.path.append("/var/lib/baetyl/python3") sys.path.append("/var/lib/baetyl/pic")

 import requests def handler(event, context): """
    data: {"action": "A"}
    """ if 'action' in event: if event['action'] == 'A': with open('/var/lib/baetyl/pic

/1.jpg', 'rb') as f: img = f.read() r = requests.post('http://demo-ai-arm64.baetyl-edge:

8701/', params={'threshold': 0.8}, data=img).json() event['info'] = r else: event['info']

 = 'action dismatch' else: event['error'] = 'action not found' return event

函数解析如下：

• sys.path.append添加两个容器内目录，与后面的函数应用配置项匹配

• 调用的边缘ai服务地址为http://demo-ai-arm64.baetyl-edge:8701/

  • demo-ai-arm64：为边缘AI应用名称
  • baetyl-edge：为边缘namespace
  • 8701：是边缘应用容器内端口。

3.5、创建测试图片配置项

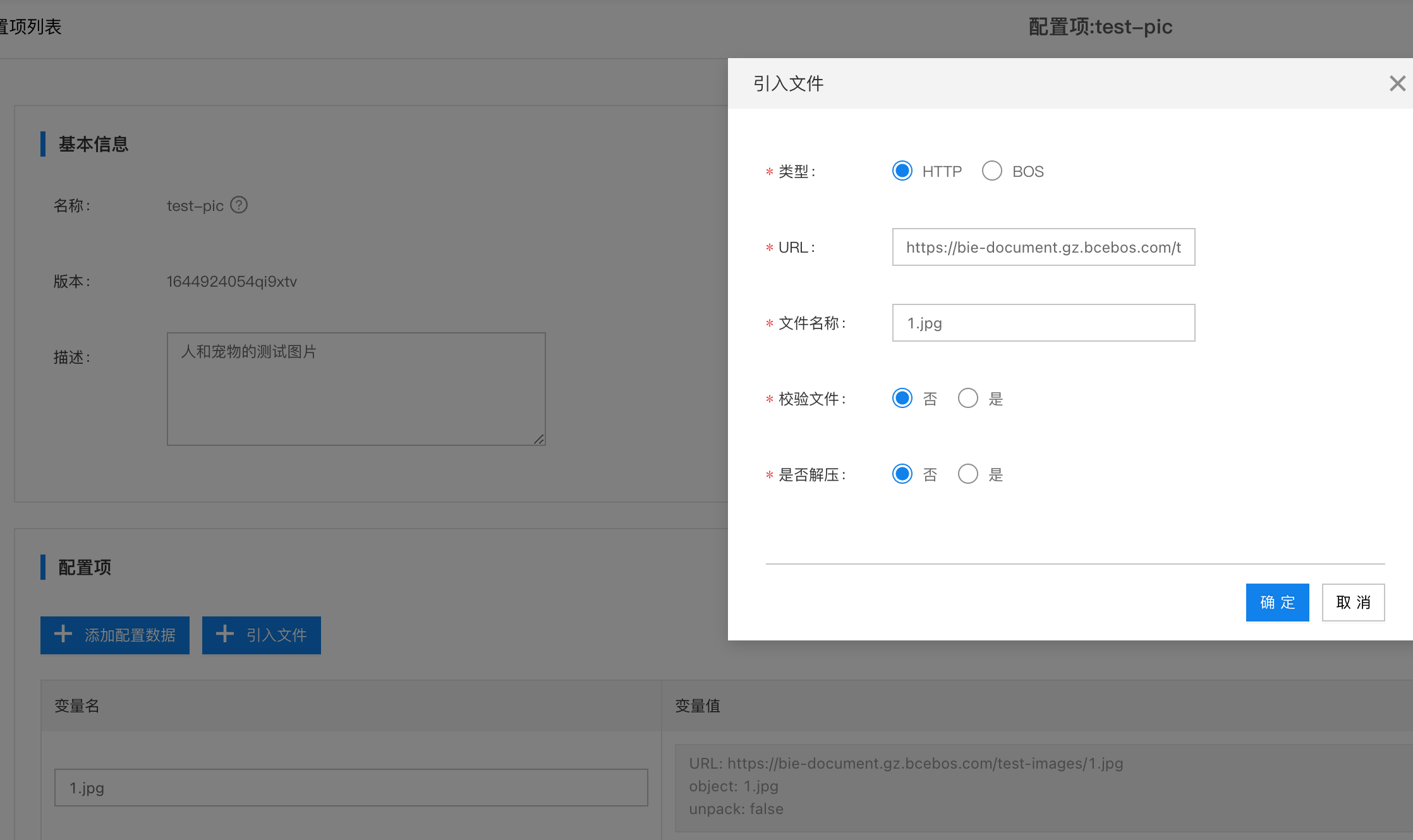

创建测试图片配置项test-pic，如下图所示：

测试图片URL地址：https://bie-document.gz.bcebos.com/test-images/1.jpg

3.6、创建函数应用invoke-ai-func并部署

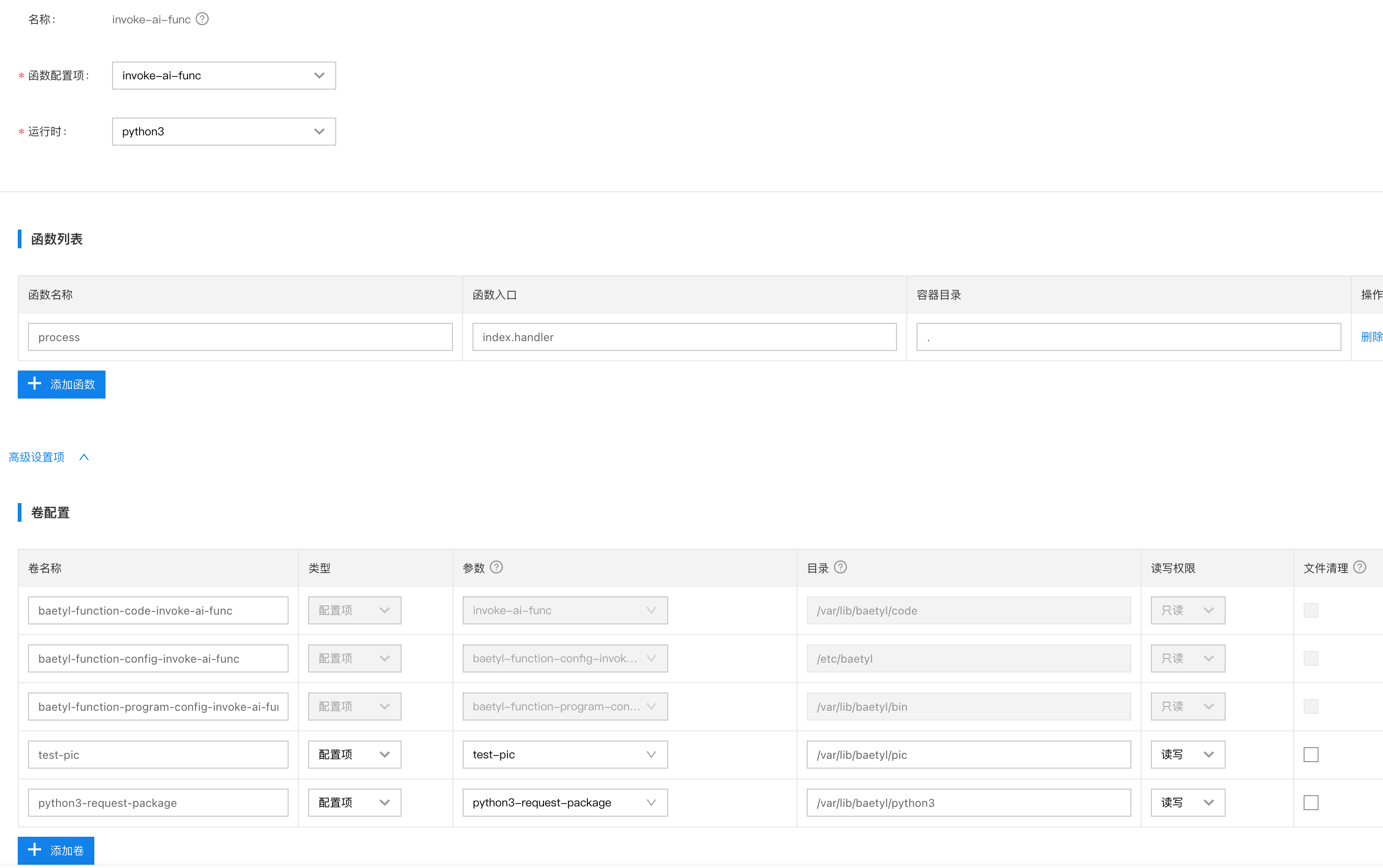

创建函数应用invoke-ai-func，配置信息如下图所示：

• 整体配置与bie-python这个函数应用类似

• 基本信息

  • 函数配置项：invoke-ai-func
  • 运行时：python3

• 函数列表

  • 函数名称：process
  • 函数入口：index.handler
  • 容器目录：.，点号。

• 卷配置

  • python3-request-package，函数依赖包，容器内目录为：/var/lib/baetyl/python3，与3.3章节的函数代码一致
  • test-pic：前面创建的测试图片，容器内目录为：/var/lib/baetyl/pic，与3.3章节的函数代码一致

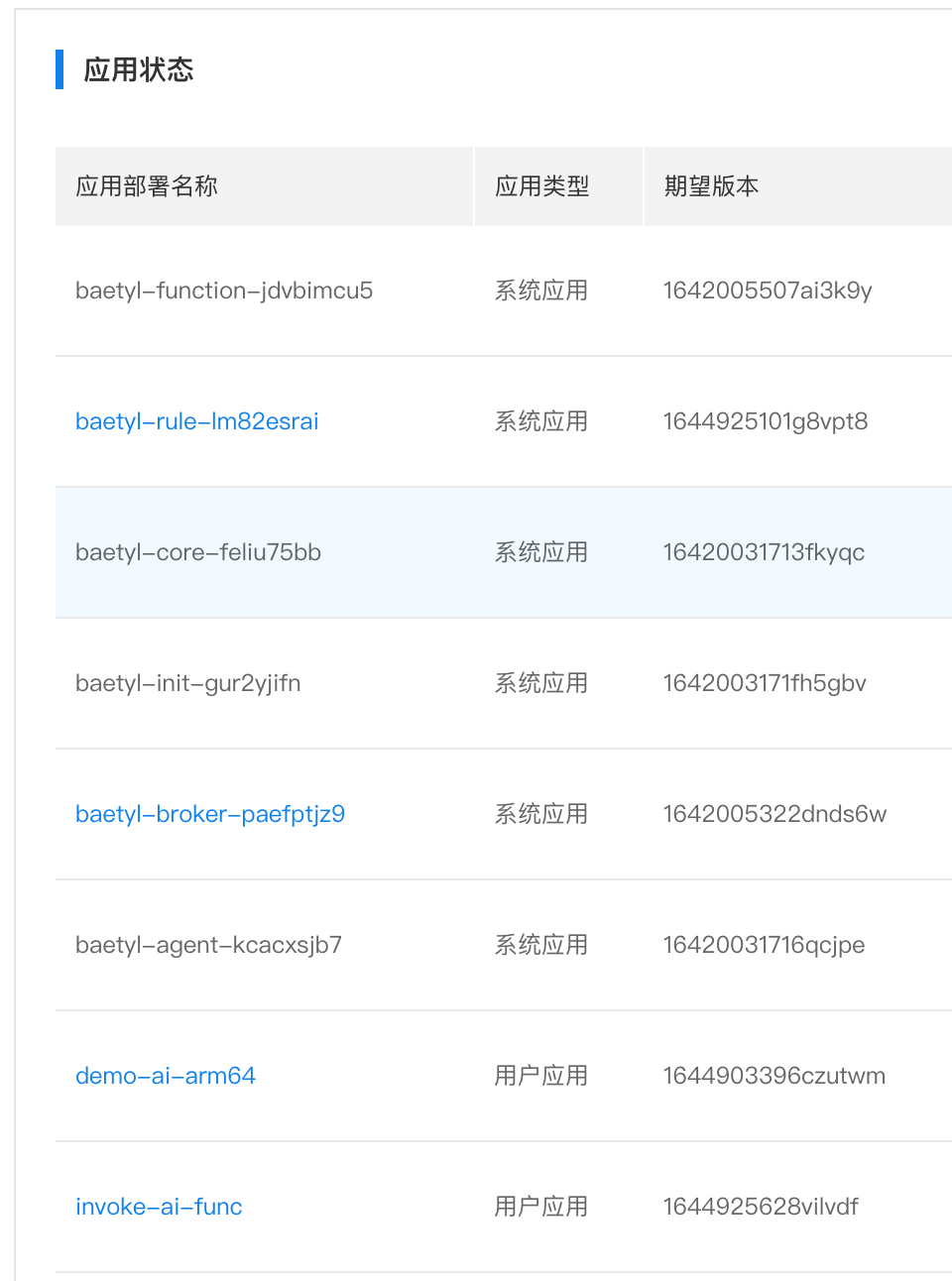

将应用部署至边缘节点，边缘节点完整应用如下图所示：

3.7、修改baetyl-rule

因为baetyl-rule调用的函数名称发生修改，因此需要修改baetyl-rule的配置，如下图所示：

将原先的bie-python修改为invoke-ai-func。

• 在baetyl-rule当中调用函数，可以只写[函数名称/入口]，即上图的invoke-ai-func/process。如果是非baetyl-rule调用，则需要填写完整的函数调用地址。完整的函数调用地址为：https://baetyl-function.baetyl-edge-system:50011/invoke-ai-func/process
• 边缘服务调用可以参考：边缘服务调用

3.8、测试

1、使用mqtt-box连接边缘broker

2、订阅broker/topic1和broker/topic2两个主题

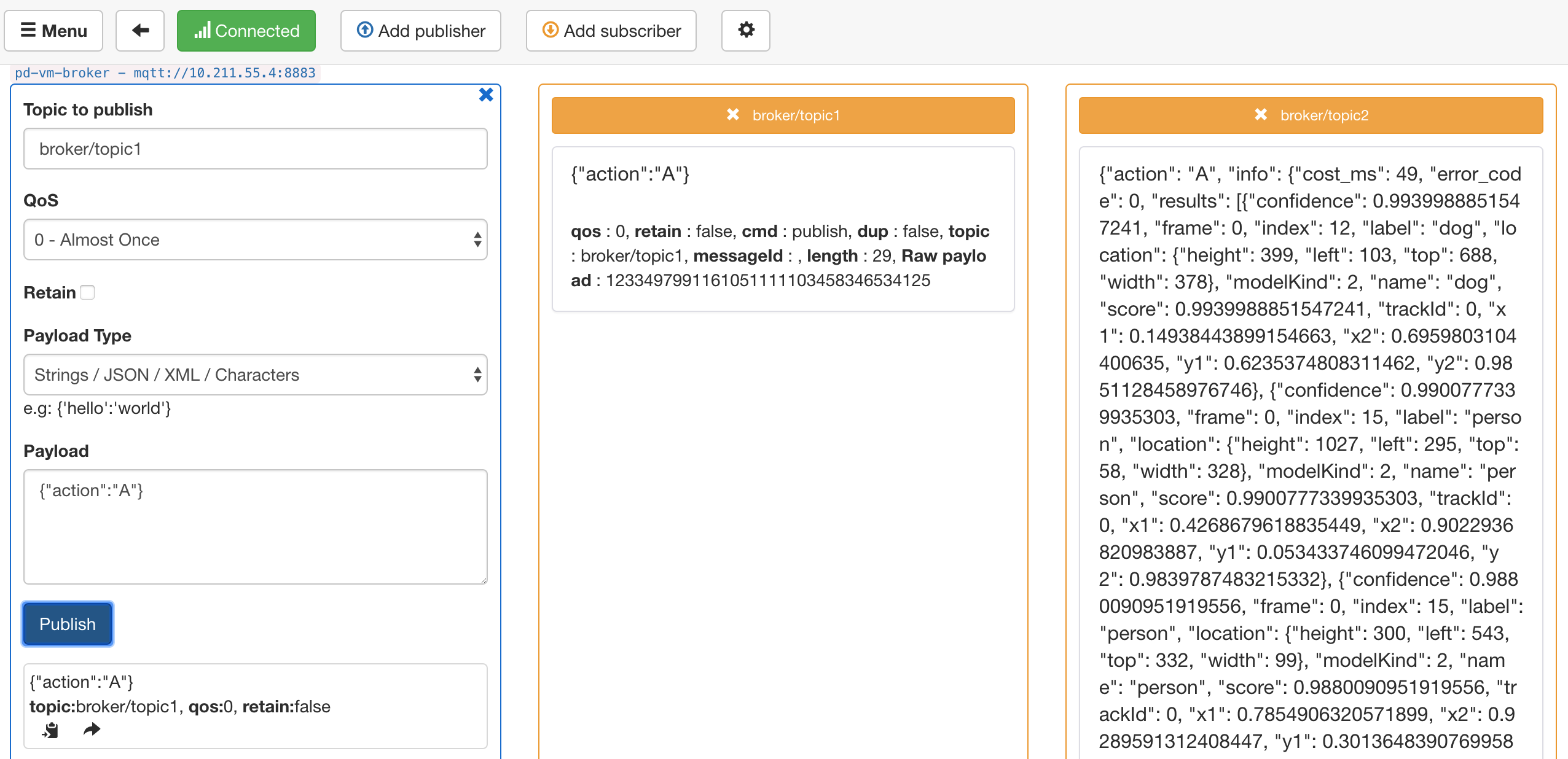

3、向broker/topic1主题发送{"action":"A"}，如下图所示：

4、在broker/topic2得到AI模型返回结果，结果如下

{ "cost_ms":51, "error_code":0, "results":[ { "confidence":0.9939988851547241, "frame":0, "index":12,

 "label":"dog", "location":{ "height":399, "left":103, "top":688, "width":378 }, "modelKind":2, "name

":"dog", "score":0.9939988851547241, "trackId":0, "x1":0.14938443899154663, "x2":0.6959803104400635,

"y1":0.6235374808311462, "y2":0.9851128458976746 }, { "confidence":0.9900777339935303, "frame":0,

"index":15, "label":"person", "location":{ "height":1027, "left":295, "top":58, "width":328 },

"modelKind":2, "name":"person", "score":0.9900777339935303, "trackId":0, "x1":0.4268679618835449,

"x2":0.9022936820983887, "y1":0.053433746099472046, "y2":0.9839787483215332 },

{ "confidence":0.9880090951919556, "frame":0, "index":15, "label":"person", "location":

{ "height":300, "left":543, "top":332, "width":99 }, "modelKind":2, "name":"person", "

score":0.9880090951919556, "trackId":0, "x1":0.7854906320571899, "x2":0.9289591312408447,

 "y1":0.30136483907699585, "y2":0.5735336542129517 }, { "confidence":0.9520901441574097,

"frame":0, "index":15, "label":"person", "location":{ "height":355, "left":41, "top":334,

 "width":145 }, "modelKind":2, "name":"person", "score":0.9520901441574097, "trackId":0,

"x1":0.05995462089776993, "x2":0.26955661177635193, "y1":0.3026267886161804, "y2":0.6244725584983826 } ] }
