概述
在边缘计算场景下，用户部署边缘应用后，可在边缘端通过「服务名+端口号」或「IP+端口号」的方式访问边缘服务，尤其是AI服务。
QPS监控是为了监控边缘服务的调用情况，方便用户对已部署服务的调用信息进行查看。下面介绍开启边缘服务QPS监控的具体操作步骤。
操作步骤
1. 创建节点

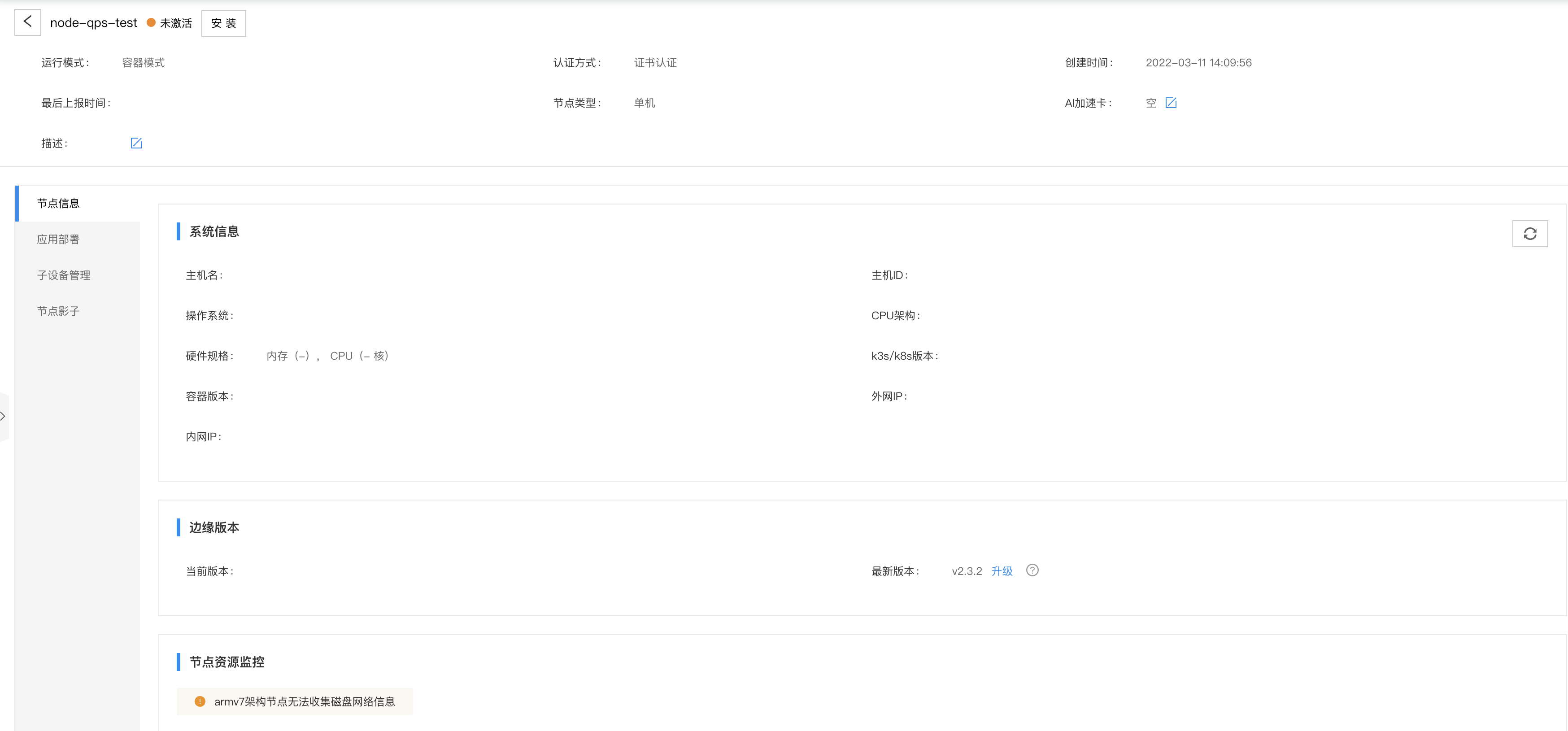

创建边缘节点，可参考节点创建相关文档，创建完成如图所示：
2. 创建应用

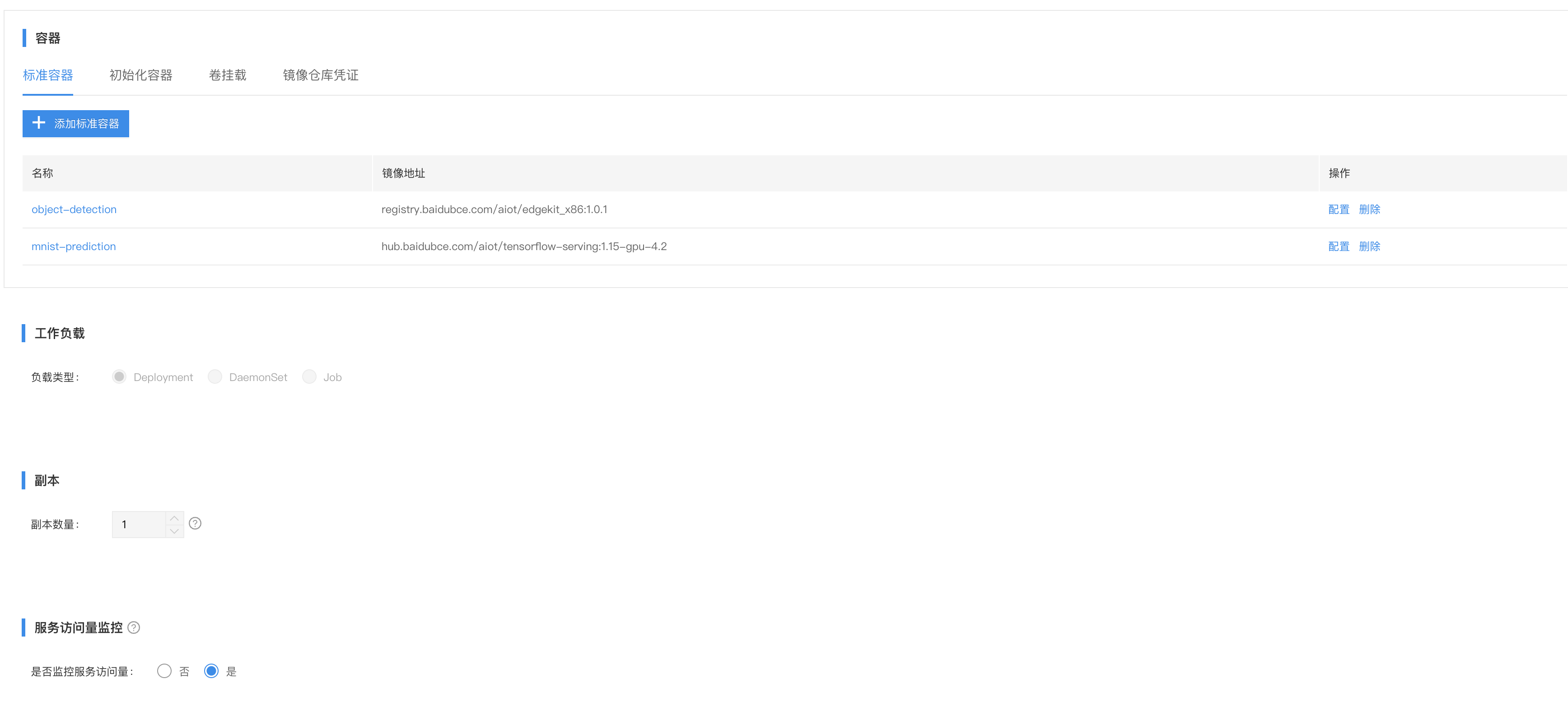

创建包含2个模型的边缘应用，如下图所示：
- 容器1：通过8088端口对外提供服务，是一个图像分类AI服务
- 容器2：通过8010端口对外提供服务，是一个手写字识别AI服务
- 应用创建时，在"服务访问量监控"处，要选择"是"
3. 部署应用至边缘节点

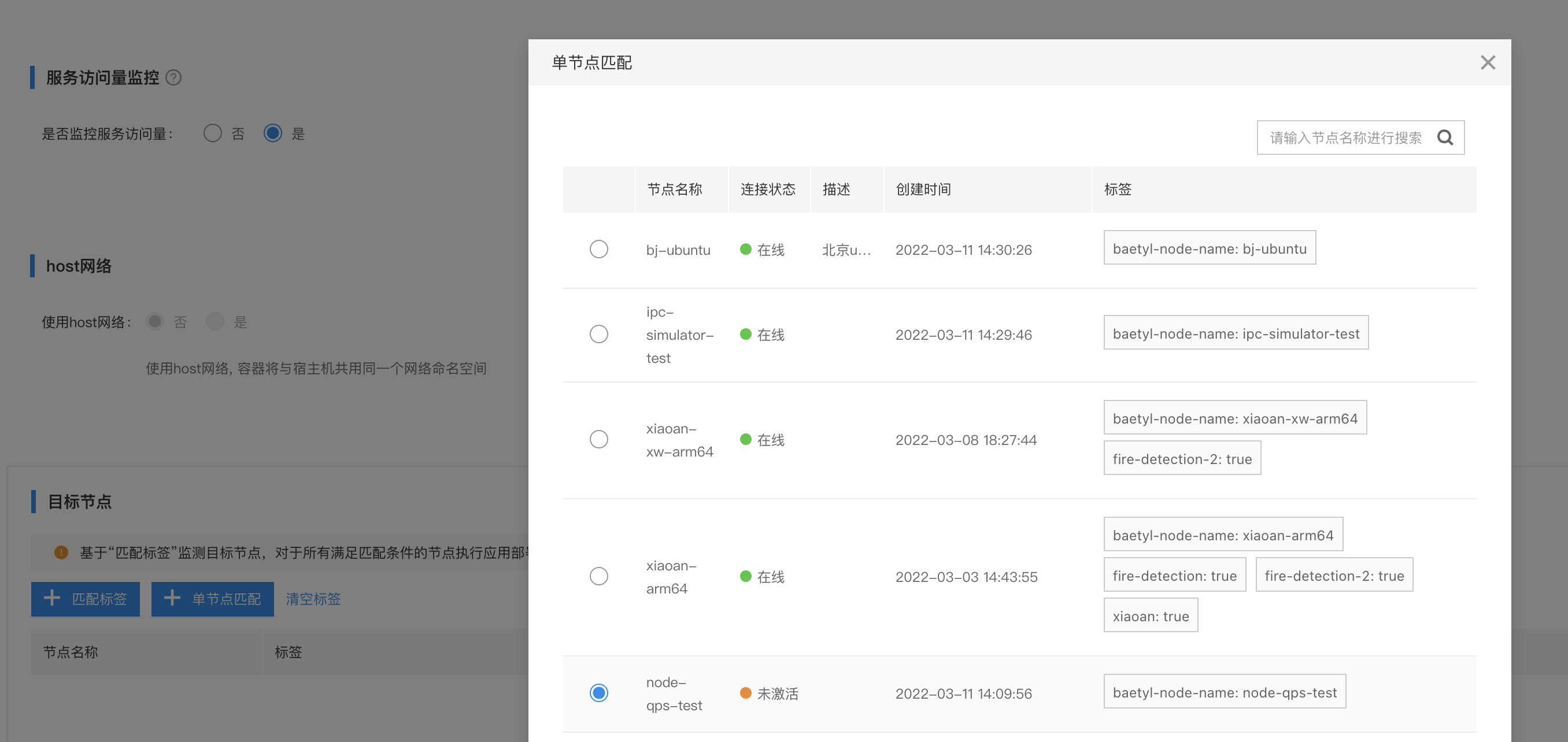

应用创建完成后，关联步骤1中创建的节点，在目标节点处，选择单节点匹配，勾选步骤1中创建的节点，效果如图所示：

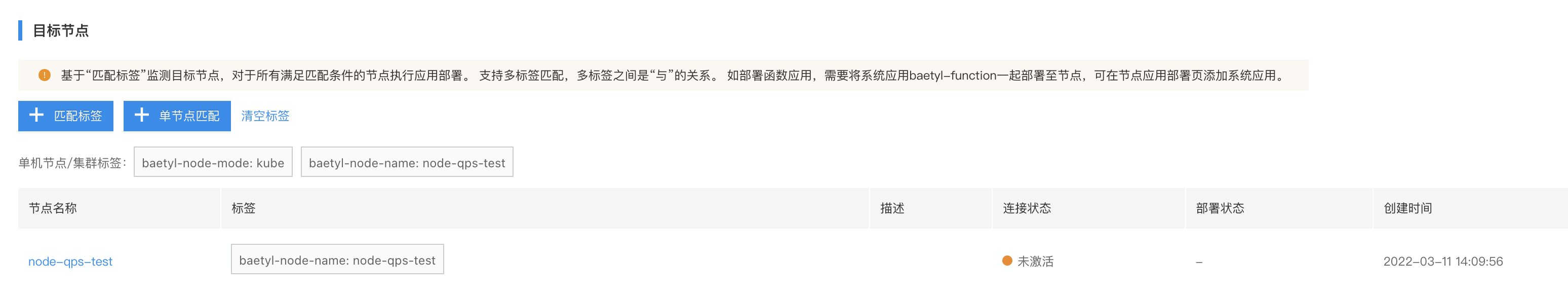

应用成功关联节点后，效果如下：

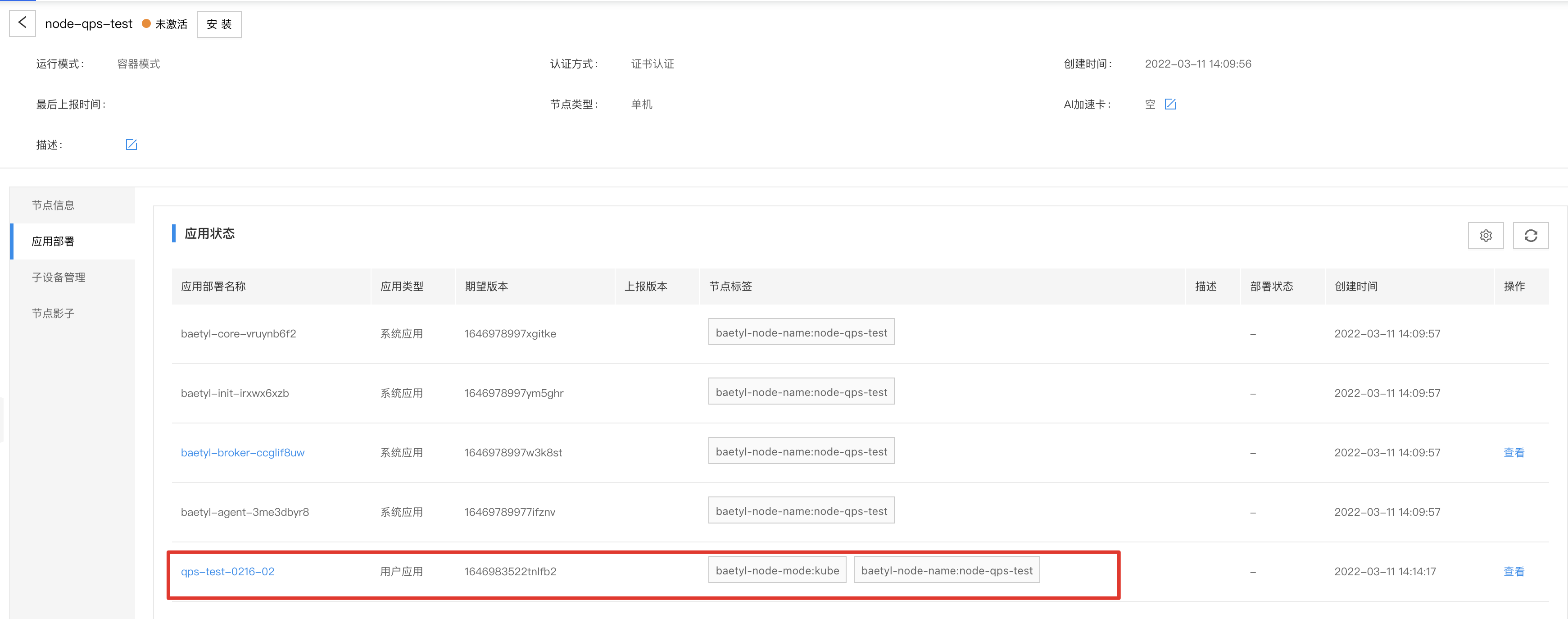

同时在节点界面，也可看到关联的应用：
4. 安装监控插件

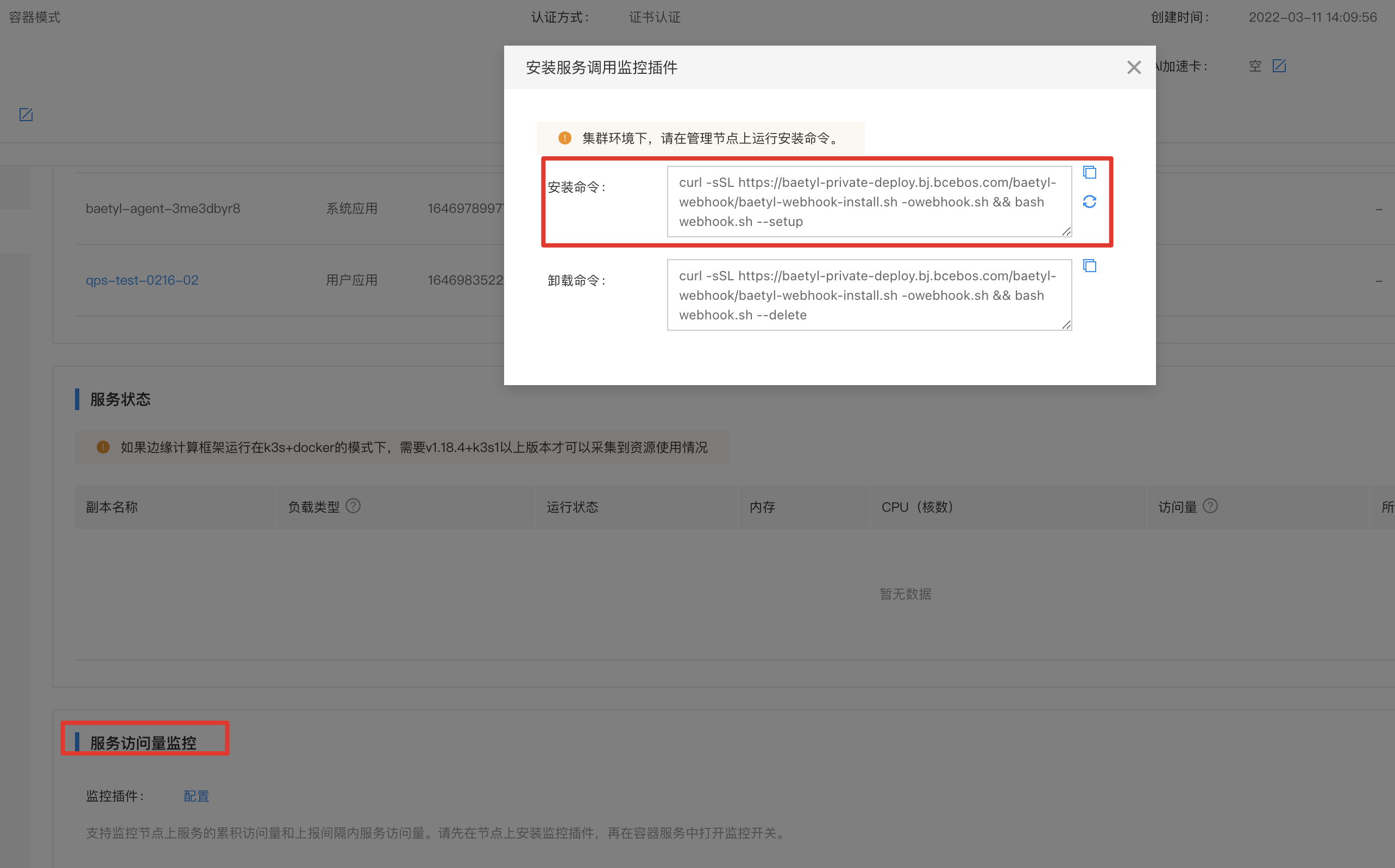

在节点界面的应用部署界面，点击最下方的服务访问量监控，在弹出的对话框中复制监控插件的安装链接，

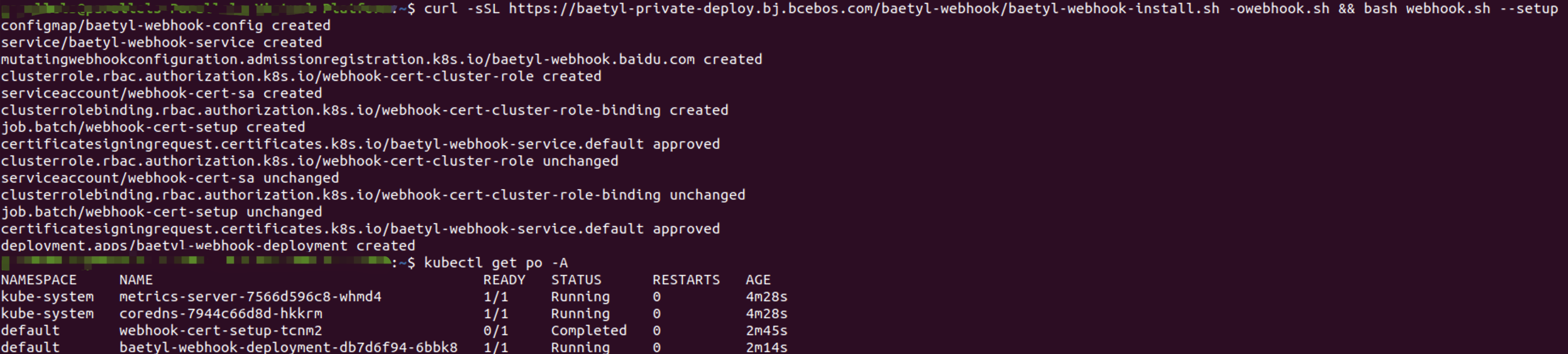

在需要部署边缘服务的边缘设备上执行安装命令，安装完成后，可以看到插件正常运行，效果如下：
安装后效果如下所示：
parallels@parallels-Parallels-Virtual-Platform:~$ kubectl get po -A
NAMESPACE NAME READY STATUS RESTARTS AGE
kube-system metrics-server-7566d596c8-whmd4 1/1 Running 0 15m
kube-system coredns-7944c66d8d-hkkrm 1/1 Running 0 15m
default webhook-cert-setup-tcnm2 0/1 Completed 0 13m
default baetyl-webhook-deployment-db7d6f94-6bbk8 1/1 Running 0 12m
baetyl-edge-system baetyl-init-7b794bd8d4-76cct 1/1 Running 0 4m26s
baetyl-edge-system baetyl-core-vruynb6f2-686876bb76-smfdj 1/1 Running 0 3m53s
baetyl-edge-system baetyl-broker-ccglif8uw-54c58b4dc8-4c4wd 1/1 Running 0 3m42s
baetyl-edge-system baetyl-agent-3me3dbyr8-ght6v 1/1 Running 0 3m41s
baetyl-edge qps-test-0216-02-5df6bcd46c-8b8rh 3/3 Running 0 3m17s
5. 服务访问
应用跟随节点部署后，可在边缘端按照原来的方式访问服务，访问方式无需变化。如通过端口8088访问服务1，通过端口8010访问服务2，效果如下：

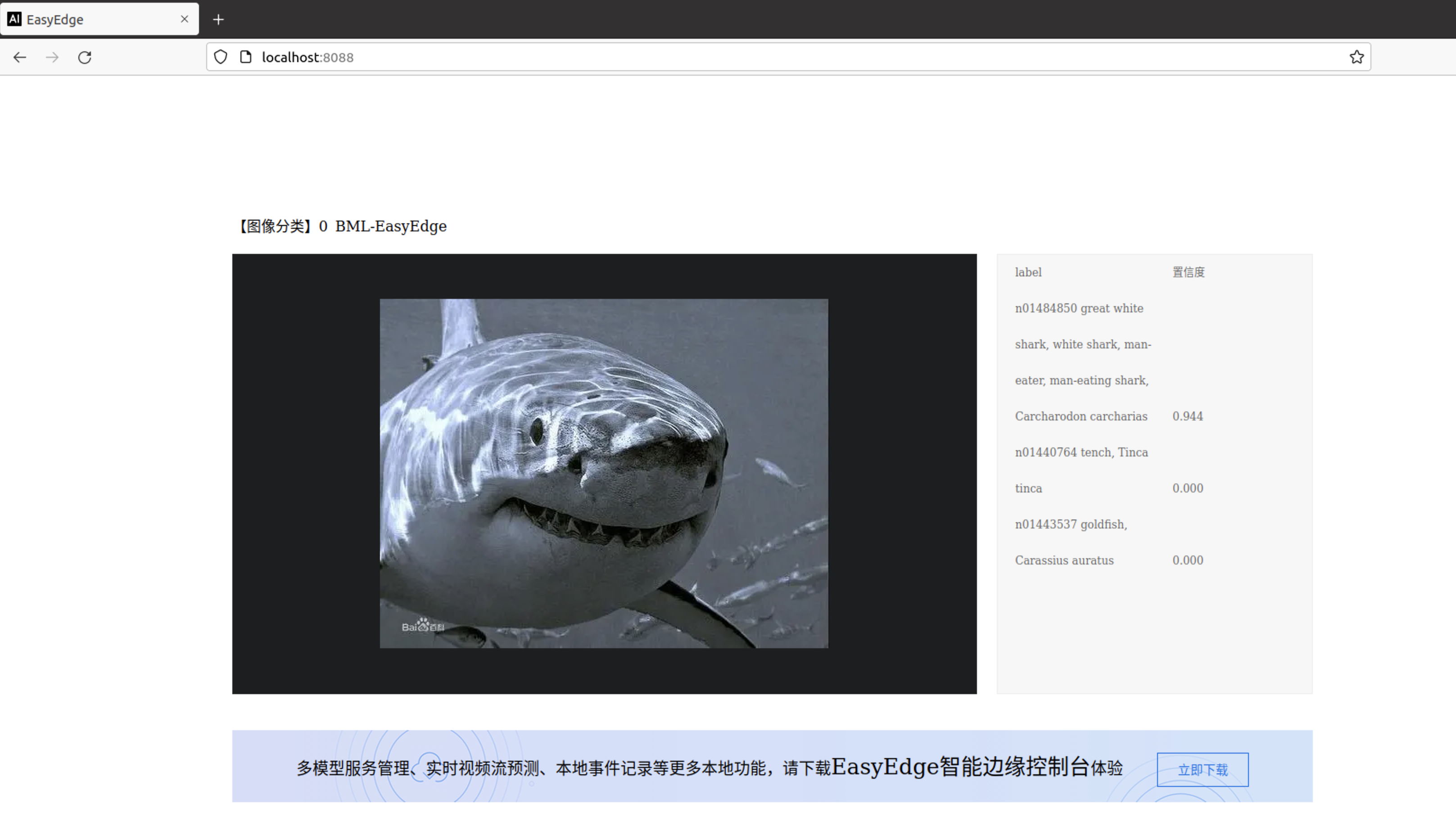

- 服务1访问：直接通过浏览器访问，http://localhost:8088

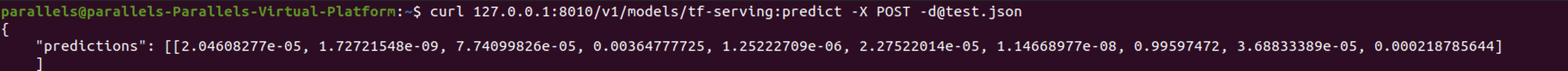

- 服务2访问：通过curl命令调用API，curl 127.0.0.1:8010/v1/models/tf-serving:predit -x POST -d@test.json
6. QPS信息查看
- 边缘端

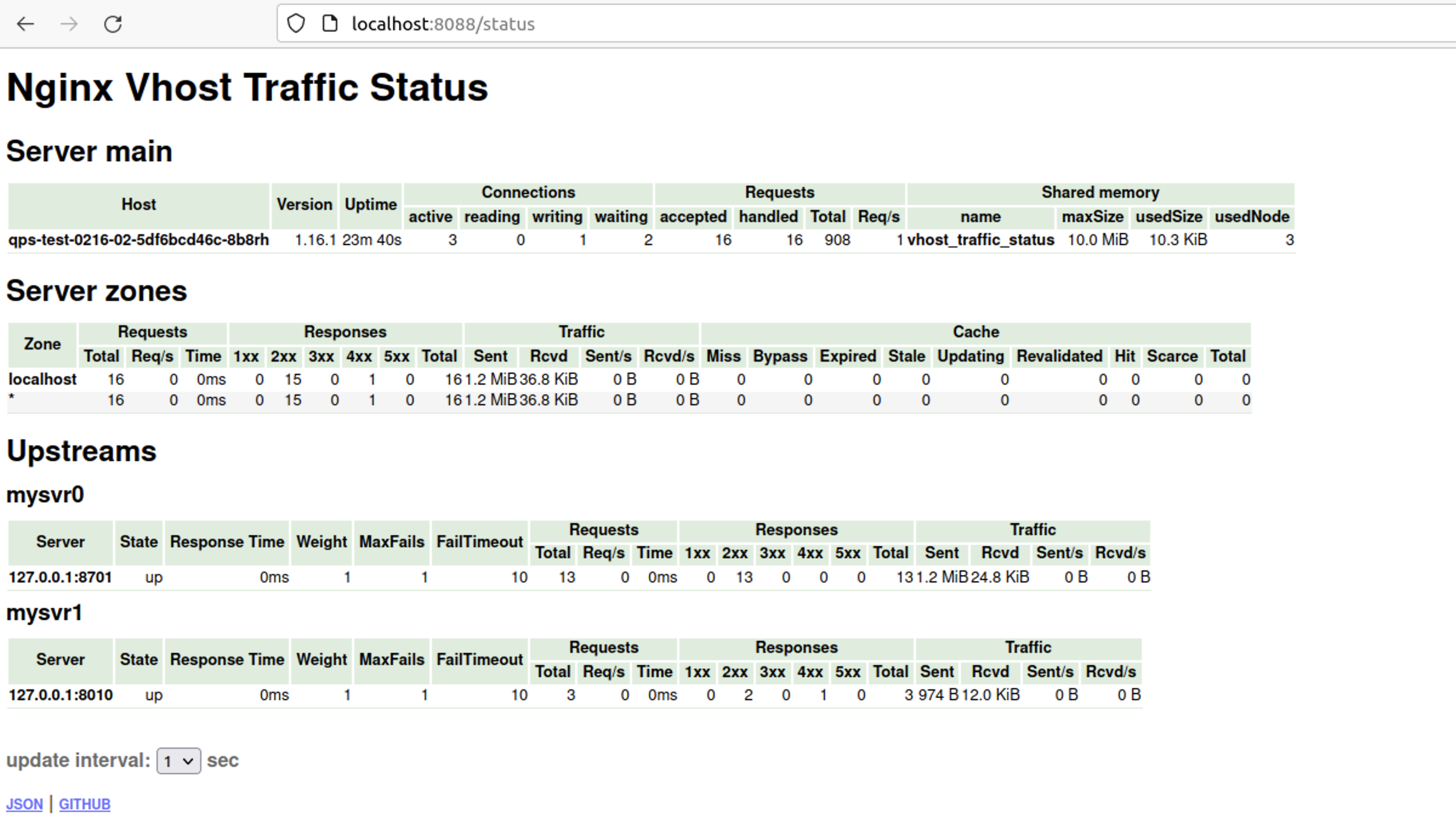

边缘端可通过浏览器或api查看服务调用统计，请求地址为：「http://ip:port/status」 ，如下图所示：
- 云端

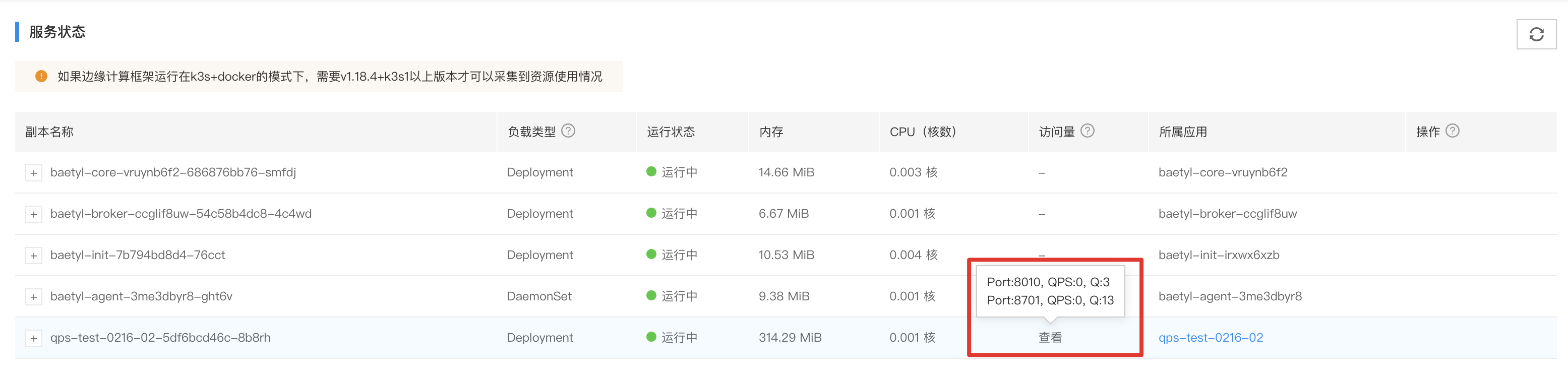

云端可以在节点信息->应用部署->服务状态下查看部署服务的QPS信息，效果如下：
- Q：为服务启动以后的累计访问量。
- QPS：为上报间隔内的服务访问量，默认上报间隔为20秒。
