名词定义

• 容器应用：由容器服务配置和数据卷配置组成的应用。
• 函数应用：由函数服务配置和数据卷配置组成的应用。

功能简介

"边缘服务调用"是指在边缘节点上，可以通过约定的域名地址访问到运行在边缘计算平台上的其他服务。服务间的调用本质上基于 Kubernetes Pods 的网络模型和 Kubernetes Service 资源，更多信息请参阅 Kubernetes文档：使用 Service 连接到应用。

使用流程

边缘服务调用分为调用用户应用服务 、调用系统应用服务 和 调用函数应用服务。

调用用户应用服务

创建容器应用

在应用列表页面点击"创建应用"进入应用创建页面。填写应用信息，然后选择"容器应用"，并在服务配置信息界面填写需要暴露的"容器端口"。 配置了"容器端口"之后，边缘计算平台会为该服务在端侧创建一个 Kubernetes Service 资源，用于代理到该服务对应的 Pods 的网络流量。如何创建应用具体可以参考 应用部署。

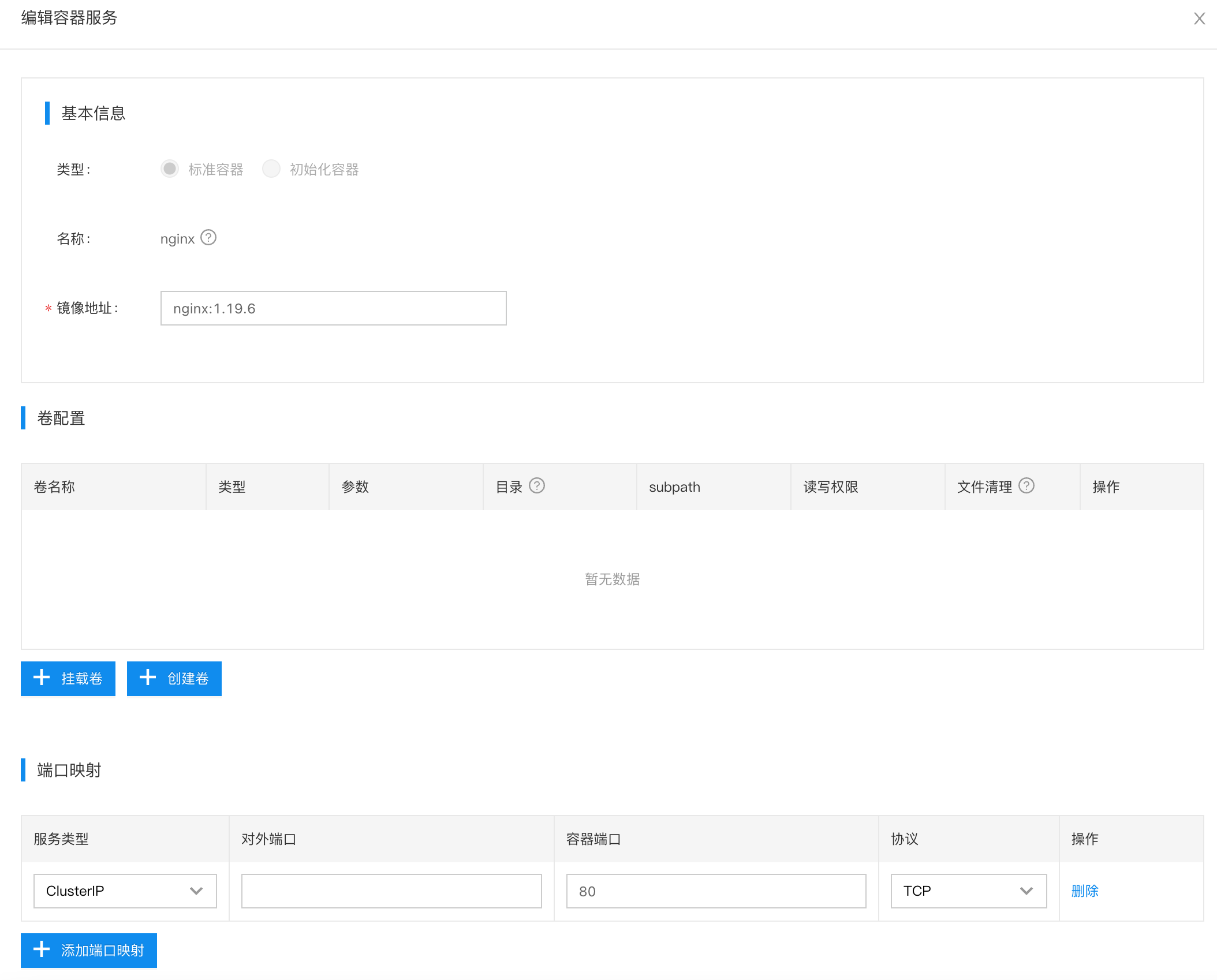

比如，创建了一个 nginx 应用，端口映射部分配置了容器端口为80，服务类型为ClusterIP，如下图所示：

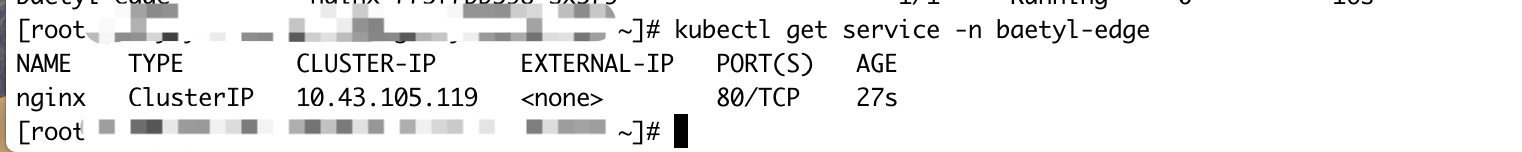

部署到边缘计算节点上后，通过 kubectl get service -n baetyl-edge 命令查看，可以观察到已经创建了一个 nginx 名称的 Kubernetes Service 资源。

其中，Kubernetes Service 名称与服务配置信息界面中的服务名称相同。接下来我们在边缘节点上的 Kubernetes 集群中，通过 Kubernetes Service 去访问 nginx 应用。

说明：如果上面的服务类型为 NodePort，则边缘侧的服务名称为nginx-nodeport，会自动带上-nodeport的后缀。边缘侧服务调用也需要使用nginx-nodeport。

服务调用

我们可以通过上一步中的 [服务名.baetyl-edge]:[容器端口号] 去访问具体的服务，比如对于上一步部署的 nginx 服务，可以使用 http://nginx.baetyl-edge:80 去访问 nginx 服务。其中baetyl-edge是用户应用的namespace。

服务名称格式：

[协议名称]://[service-name.baetyl-edge]:[port]

参数解释

• 协议名称：所使用的协议，比如http，https，tcp，tls，ssl，mqtt，mqtts，opc.tcp等。具体使用的协议名称取决于代码实现方式，举例如下：

  • go语言连接baetyl-broker，服务访问地址ssl://baetyl-broker.baetyl-edge-system:50010，协议名称为ssl
  • nodejs语言连接baetyl-broker，服务访问地址mqtts://baetyl-broker.baetyl-edge-system:50010，协议名称为mqtts
• service-name： 表示应用中的服务名称。如果是nodeport形式暴露，一般会有-nodeport这样的后缀
• baetyl-edge： 使用BIE部署的用户应用，全部都在baetyl-edge这个namespace之下
• port： 表示该服务配置中的容器端口。

常见服务名称名称示例：

# http协议 http://nginx.baetyl-edge:80 # 所有通过nodeport部署的服务，需要在服务名称后面增加-nodeport这样的后缀，

示例如下： http://paddle-serving-ocr-nodeport.baetyl-edge:9999/ocr/prediction # opc协议 opc.tcp

://baetyl-opcua-simulator.baetyl-edge-system:4840 # ws协议 ws://baetyl-broker.baetyl-edge-system:8883

# wss协议 wss://baetyl-broker.baetyl-edge-system:8884

调用系统应用服务

边缘计算平台也会有一些系统应用，如baetyl-broker，baetyl-core，部署在 baetyl-edge-system 命令空间中，可以按照如下格式请求：

# mqtt协议访问baetyl-broker系统应用 tcp://baetyl-broker.baetyl-edge-system:1883 mqtt:

//baetyl-broker.baetyl-edge-system:1883 # mqtts协议访问baetyl-broker系统应用 ssl:

//baetyl-broker.baetyl-edge-system:50010 mqtts://baetyl-broker.baetyl-edge-system:50010

 # https协议访问 baetyl-core 的节点影子接口 https://baetyl-core.baetyl-edge-system/node/properties
https://baetyl-core.baetyl-edge-system:443/node/properties

参数解释

• baetyl-broker：系统应用baetyl-broker的服务名称是固定的，就叫baetyl-broker
• baetyl-edge-system：是系统容器应用所在的 Kubernetes 命令空间
• port ：是系统容器内端口，支持自定义配置
• http/https/tcp：具体调用服务的协议

调用函数应用服务

对于函数应用的调用方式，与容器应用有所不同。端侧函数计算框架由前端代理和后端函数运行时（函数应用）两部分组成。baetyl-function 提供前端代理，是函数入口，通过暴露 HTTP 接口供其他服务调用，然后将请求透传给后端的函数运行时模块。

我们可以按照如下格式去请求某一个函数应用：

# http协议访问baetyl-function https://baetyl-function.baetyl-edge-system:50011/[function-service]/[function]

参数解释

• 50011 ： 是 baetyl-function 提供服务的端口，固定不变
• function-service ： 是函数应用的当中的服务名称，在创建函数服务的时候定义
• function ：表示函数入口，如果 funciton 字段不指定的话，后端函数运行时会默认选择自身函数列表中的第一个函数
