功能简介

ipc-agent为边缘RTSP视频流 接入转发 代理模块。该模块支持拉取边缘摄像头的RTSP流，并把其转发推送至云端RTSP Server。使用该模块，可以帮助用户实现在云端实时查看边缘视频流的功能。主要适用于边缘智能视觉场景中，用户需要在云端直接查看边缘视频监控场景。

使用前提：

• 边缘侧有可连接的RTSP视频源
• 云端有部署好的RTSP Server

ipc-simulator模块部署

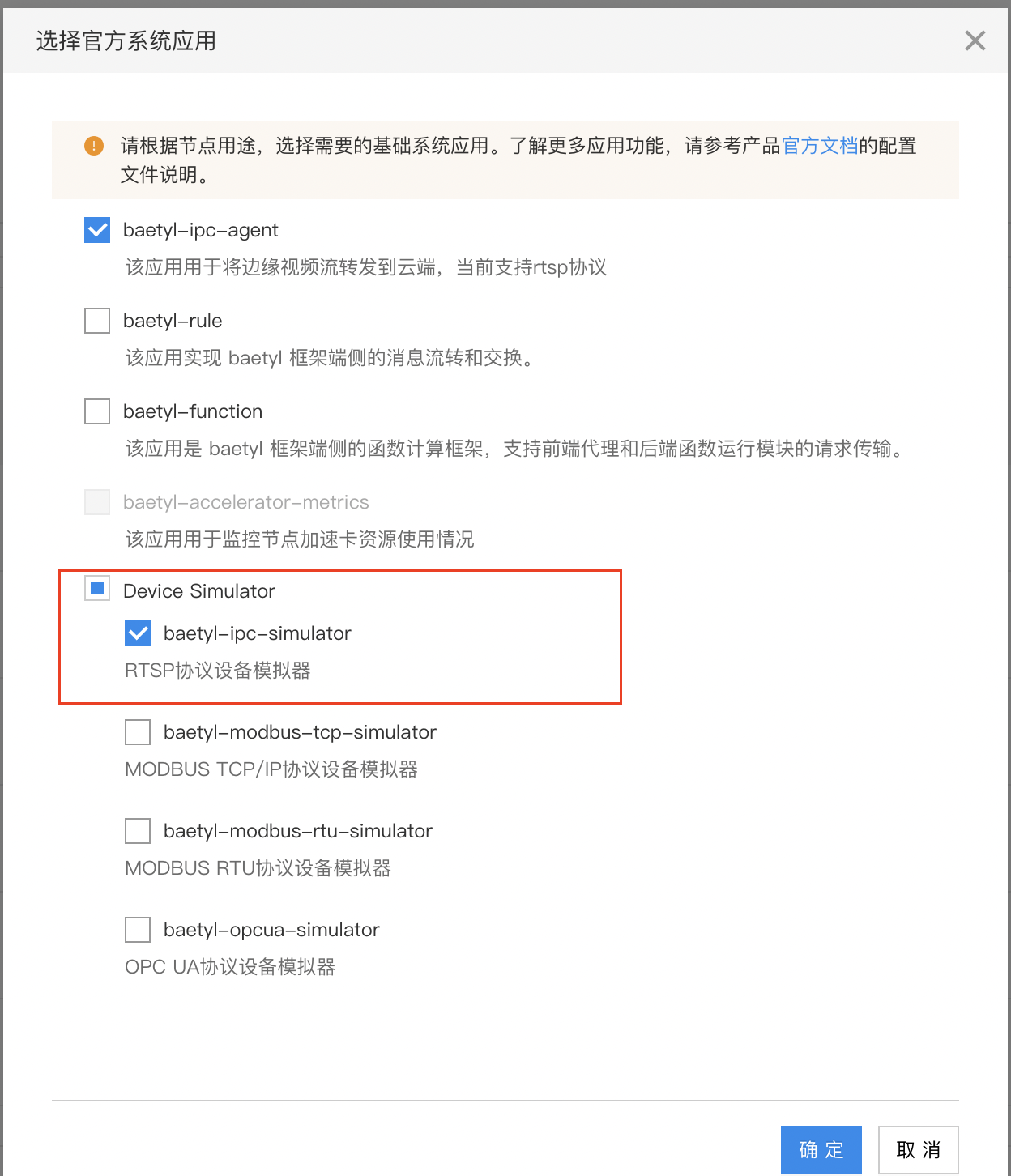

在边缘侧部署rtsp视频流模拟器 ipc-simulator，用于边缘侧的rtsp视频源。如下图所示：

ipc-simulatro的详细配置，请参考文档设备模拟器当中的IPC模拟器章节。

ipc-agent模块部署

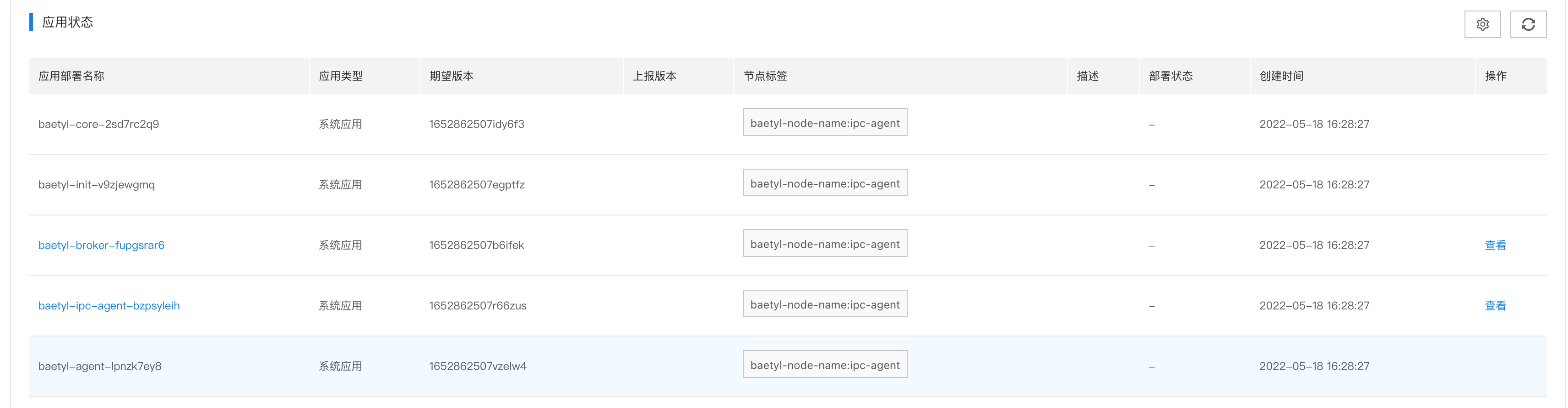

进入到边缘节点，找到应用部署，点击右上角齿轮，勾选部署baetyl-ipc-agent模块，如下图所示：

ipc-agent模块配置

部署完模块后，需要通过应用配置项来设置推流和拉流地址。进入已创建的节点，点击应用部署，点击baetyl-ipc-agent进入对应应用。

点击卷挂载，进入该应用的配置项，会看到配置内容如下。用户需要根据实际情况修改参数。

rule参数说明：

• name：视频流转的规则名称，用户自定义。当有多条视频流时，可建立多条规则，一条规则对应一条视频流。这个name在云端配置节点影子控制rtsp上传的热启动时会用到。
• enable：控制边缘推流的开关。true为转发上传视频，false为停止转发上传。如果云端配置了节点影子，则是否上传rtsp流开关以节点影子为准。如果未配置节点影子，则以此处enable开关为准。

• source addrsss（源rtsp地址）：需要被转发到云端的边缘侧流地址。注意，由于ipc-agent运行在容器中，因此source address不要填写localhost和127.0.0.1，需要使用宿主机的IP地址，如果使用ipc-simulator，也可以使用服务名，示例如下

  • 宿主机访问地址示例： rtsp://「IP」:554/media/filename.mkv
  • 服务名访问地址示例： rtsp://baetyl-ipc-simulator.baetyl-edge-system:554/media/filenanme.mkv

• target address（目标rtsp地址）：

  • 此处的推流地址为用户在云端读取视频流的地址，例如在以下配置中，用户可通过rtsp://10.67.98.23:8554/node-name/camera1来获取视频流。
  • 当使用BIE的RTSP Server时，云边通过tls证书进行加密（推流地址配置为rtsps），云端开放视频流则使用rstp协议，用户直接通过rtsp协议读取视频流即可。（公有云暂不提供）

  • 当使用外部RTSP Server时，推流地址及鉴权方式由RTSP Server端决定。RTSP Server搭建可以参考：https://github.com/aler9/rtsp-simple-server。

    • 若边缘上报rtsp使用密码鉴权，推流地址格式为示例：rtsp://username:password@ip:port/channels
    • 若边缘上报rtsp使用证书鉴权，需要在certs字段下配置映射到容器内的证书地址，并在下面rules-target-tls指定证书的name。

配置文件示例：

certs:  // 证书配置，可选
  - name: 'test-tls'
    ca: '/var/lib/baetyl/ca.pem'
    key: '/var/lib/baetyl/key.pem'
    cert: '/var/lib/baetyl/cert.pem'
    insecureSkipVerify: true
rules:
  - name: camera1   // 规则名称
    enable: false   // 是否开启
    source:
      name: source  // 源地址名称
      address: 'rtsp://192.168.1.1:8554/camera1' // 源rtsp地址
    target:
      name: target  // 推送地址名称
      address: 'rtsps://10.67.98.23:8554/node-name/camera1' // 目标rtsp地址 (推送地址建议使用节点名称+子设备名称)
      tls: 'test-tls' // 证书名称
logger:
  level: debug
  encoding: console

节点影子动态控制推流

当配置项里规则为”enable=true“时，边缘会持续不断的向云端推送视频流，占用较高带宽。此时若想控制视频流的推送，可以使用节点影子控制，无需更改配置文件。

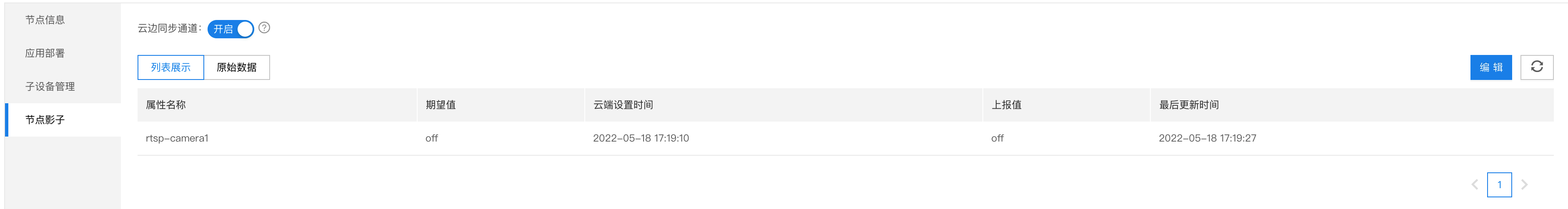

进入节点的节点影子页面，增加rtsp-${rule-name}: on/off的KV键值对，其中${rule-name}对应了上面配置里rules下的name。
