1、简介
针对平台提供的官方驱动和设备模型，预置4类子设备模拟器，方便用户熟悉子设备管理和驱动的功能。子设备模拟器模拟真实设备产生的信号，用户可在云端创建对应的子设备。子设备模拟器以系统应用的形式存在，主要包含以下分类。
| 名称 | 描述 | 支持架构 |
|---|---|---|
| baetyl-ipc-simulator | RTSP协议设备模拟器 | arm64/amd64 |
| baetyl-modbus-tcp-simulator | Modbus TCP 协议设备模拟器 | arm64/amd64 |
| baetyl-modbus-rtu-simulator | Modbus RTU 协议设备模拟器 | amd64 |
| baetyl-opcua-simulator | OPC UA 协议设备模拟器 | amd64 |
本教程会展示不同设备模拟器的使用方法。
2、Modbus设备模拟器
Modbus 模拟器参数如下表所示：
| Name | Identifier | RegisterType | FunctionCode | DataType | Property | RegisterAddress | Quantity | Value |
|---|---|---|---|---|---|---|---|---|
| 高温报警 | high_temperature_alarm | CoilRegister | 01 | boolean | read | 0 | 1 | Indicates high temperature alarm. When the temperature exceeds the threshold, the high temperature alarm is true. |
| 开关 | switch | CoilRegister | 01 | boolean | read/write | 1 | 1 | Triggers to mock, the default is true. |
| 温度 | temperature | HoldingRegister | 03 | float32 | read | 0 | 2 | Represents the realtime absolute temperature, unit is in kevin, its range is between 273.15 and 378.15. |
| 湿度 | Humidity | HoldingRegister | 03 | float32 | read | 2 | 2 | Represents the humidity, unit is in %, its range is between 10 and 100. |
| 高温报警阈值 | high_temperature_threshold | HoldingRegister | 03 | int32 | read/write | 4 | 2 | Represents the threshold of absolute temperature, unit is in kevin, the default value is 324. |
| 电量 | battery | HoldingRegister | 03 | int8 | read | 6 | 1 | Represents the battery, uint is in %, the default value is 100. |
2.1、部署模拟器
modbus子设备模拟器分为modbus TCP/IP协议和modbus RTU协议。其中modbus-tcp模拟器支持linux-amd64、linux-arm64、linux-armv7平台，modbus-rtu只支持linux-amd64.

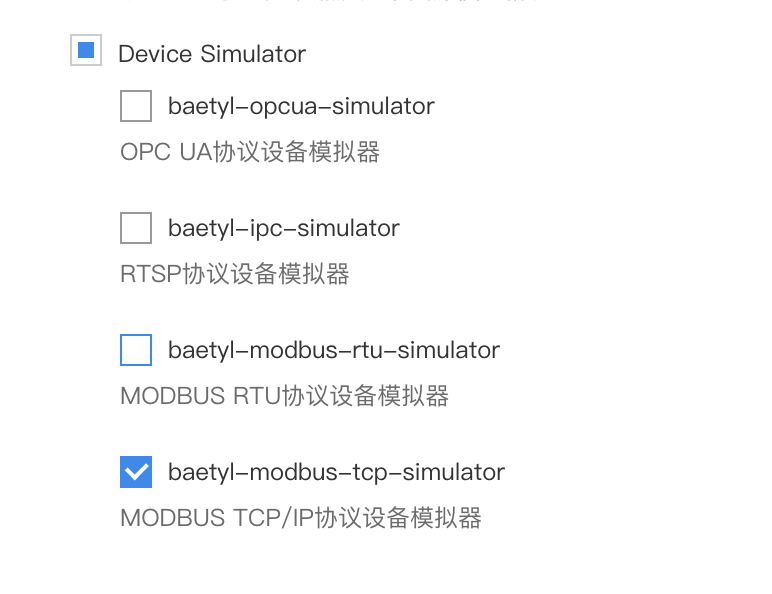

创建节点选择modbus模拟器，如下图所示：

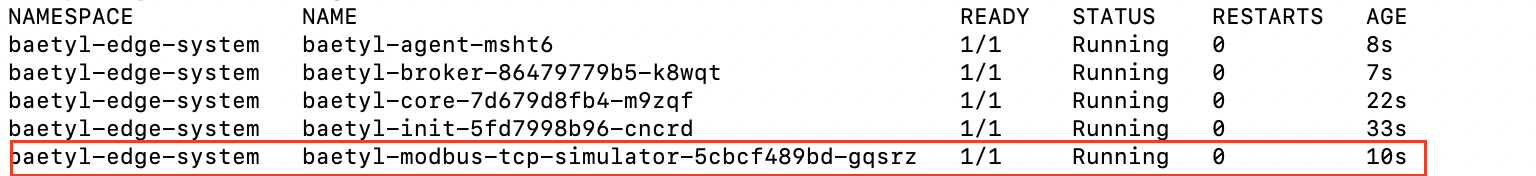

在边缘节点设备上执行边缘节点安装命令，会自动同步安装modbus模拟器，安装完毕以后在本地执行kubectl get pod -n baetyl-edge-system，可以看到有一个baetyl-modbus-tcp-simulator的应用，如下图所示：
2.2、采集模拟器信息
该模拟器模拟了一个温度计，模拟器属性和测点固定不变。
- modbus-tcp模拟器通道配置使用ip:port形式访问，其中ip为节点IP，端口号为5020。端口映射配置为5020:5020，即容器内网的端口都是5020。
- modbus-rtu模拟器通道配置为/dev/ttyS001
2.2.1、创建modbus子设备的设备模型
创建设备模型并添加测点如下，也可以通过导入产品-modbus-simulator.json来创建设备模型。

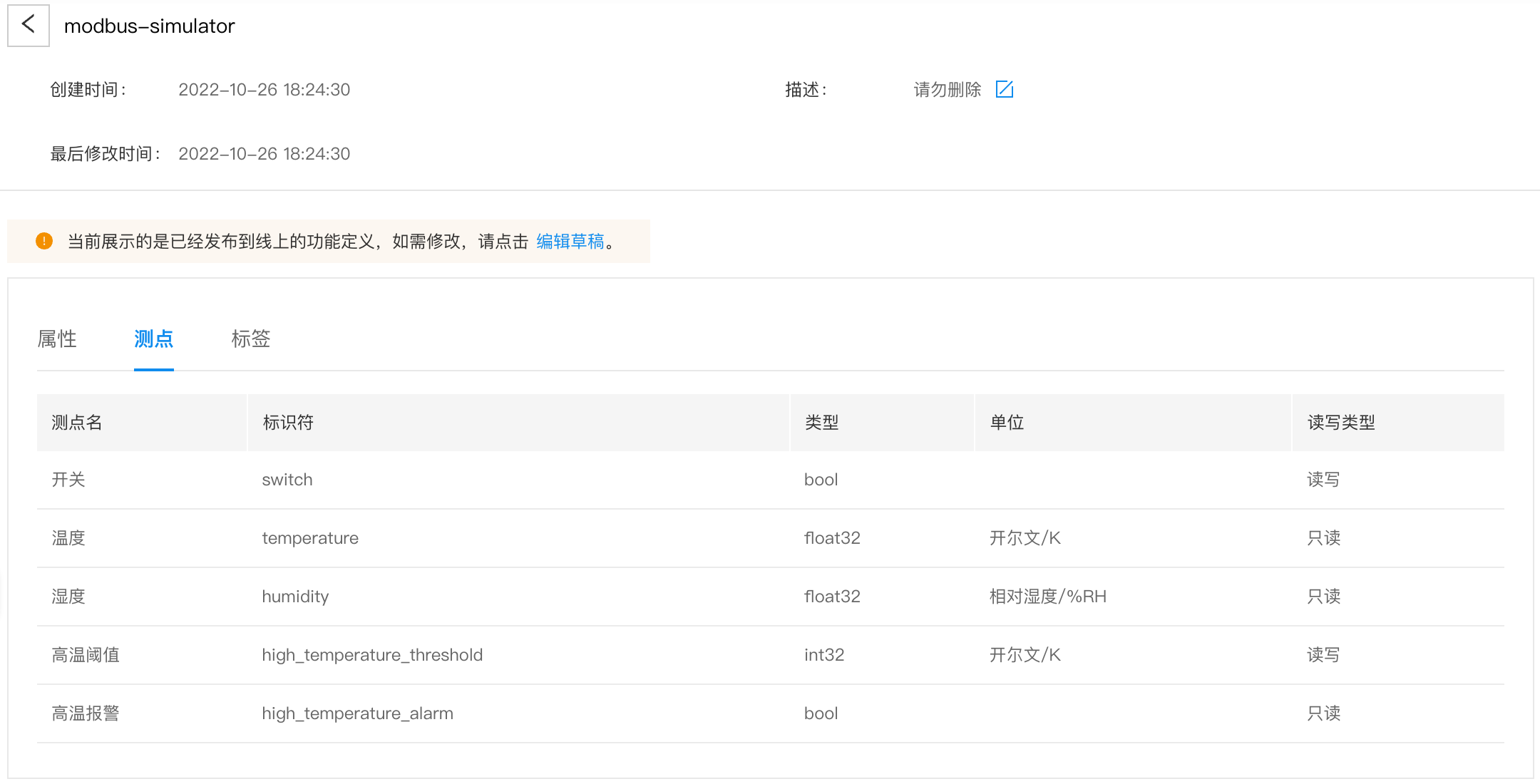

创建完毕的物模型如下图所示：
2.2.2、基于设备模型创建子设备

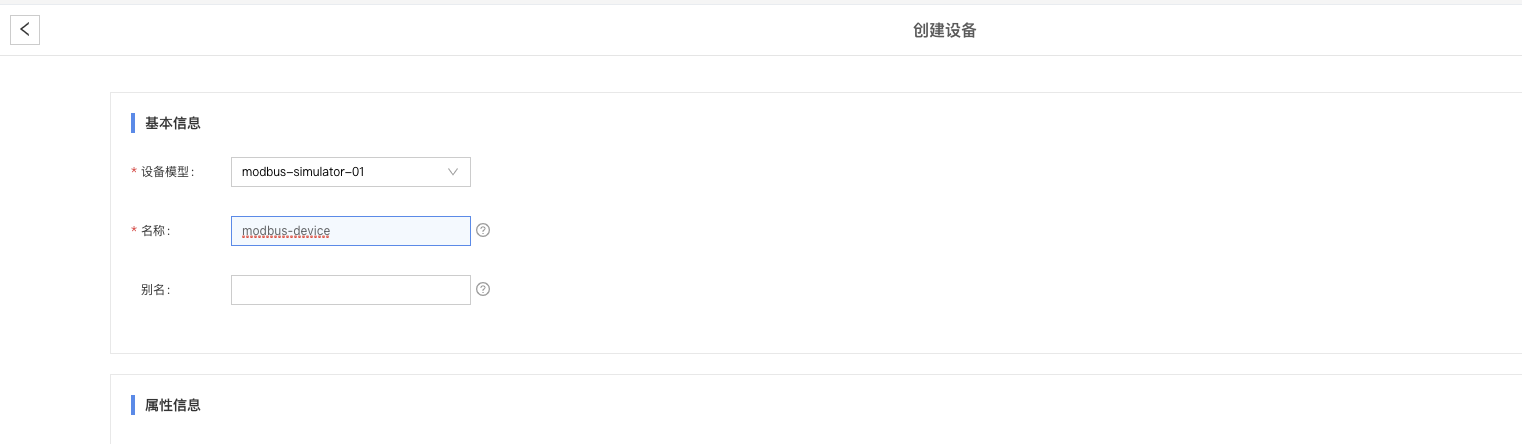

创建设备，设备模型选择上一步导入的模型
至此云端子设备创建完毕。将包含该子设备信息的驱动部署至边缘节点，即可采集到模拟器信号。完整demo操作可参考：使用内置modbus驱动采集
3、OPC-UA设备模拟器
3.1、部署模拟器
OPC-UA模拟器只支持部署在amd64平台。

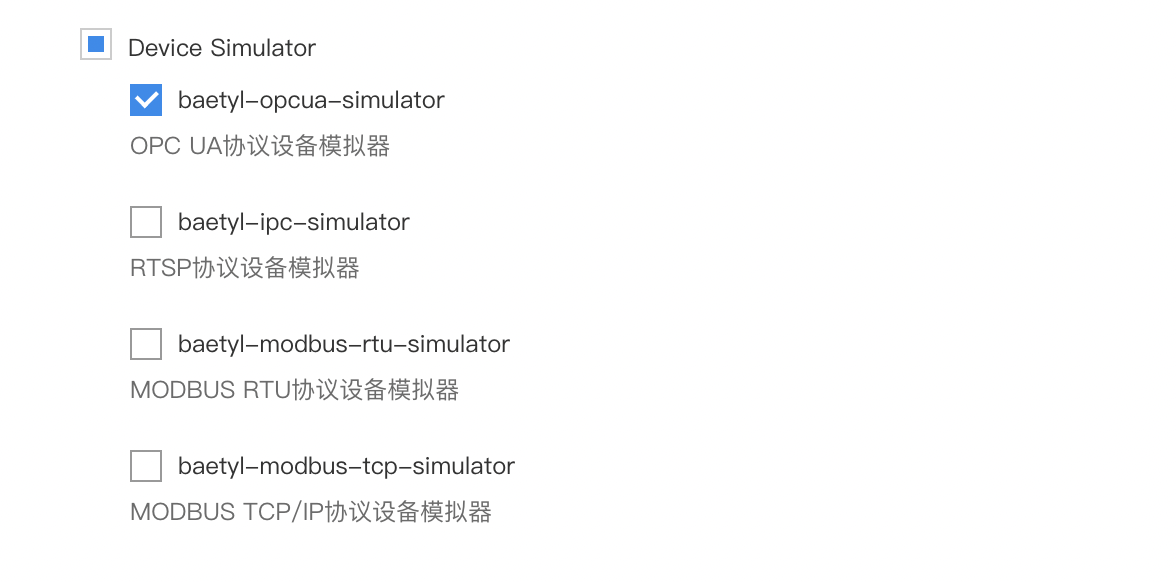

创建节点选择OPC-UA模拟器，如下图所示：
在边缘节点设备上执行边缘节点安装命令，会自动同步安装OPC-UA模拟器，安装完毕以后在本地执行kubectl get pod -n baetyl-edge-system，可以看到对应的应用
3.2、采集模拟器信息
3.2.1、创建OPC-UA子设备的设备模型

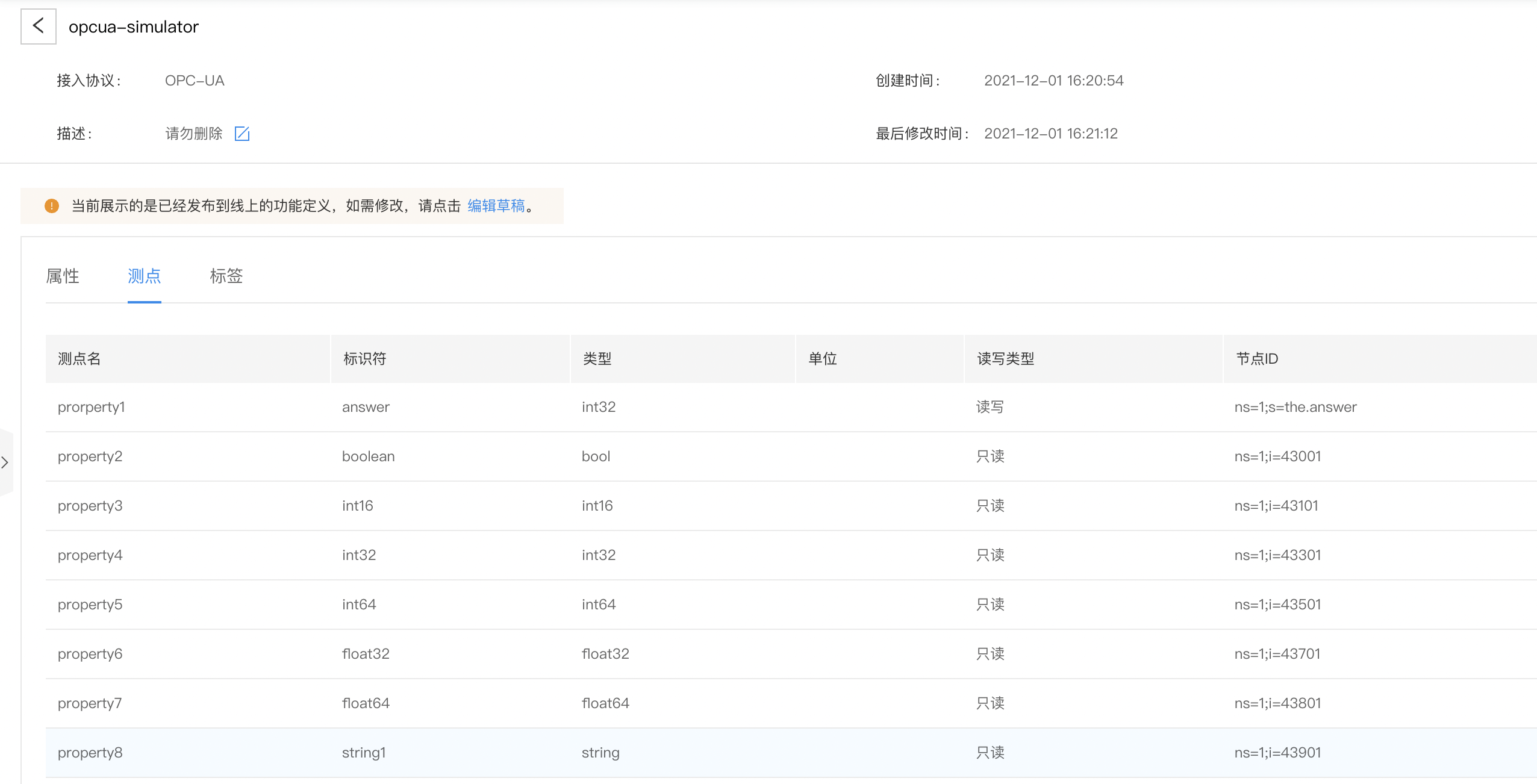

创建设备模型并添加测点如下，也可以通过导入子设备-opcua-simulator.json来创建设备模型
3.2.2、基于设备模型创建子设备
创建设备，设备模型选择上一步导入的模型
3.2.3、关联子设备
至此云端子设备创建完毕。将包含该子设备信息的驱动部署至边缘节点，即可采集到模拟器信号。

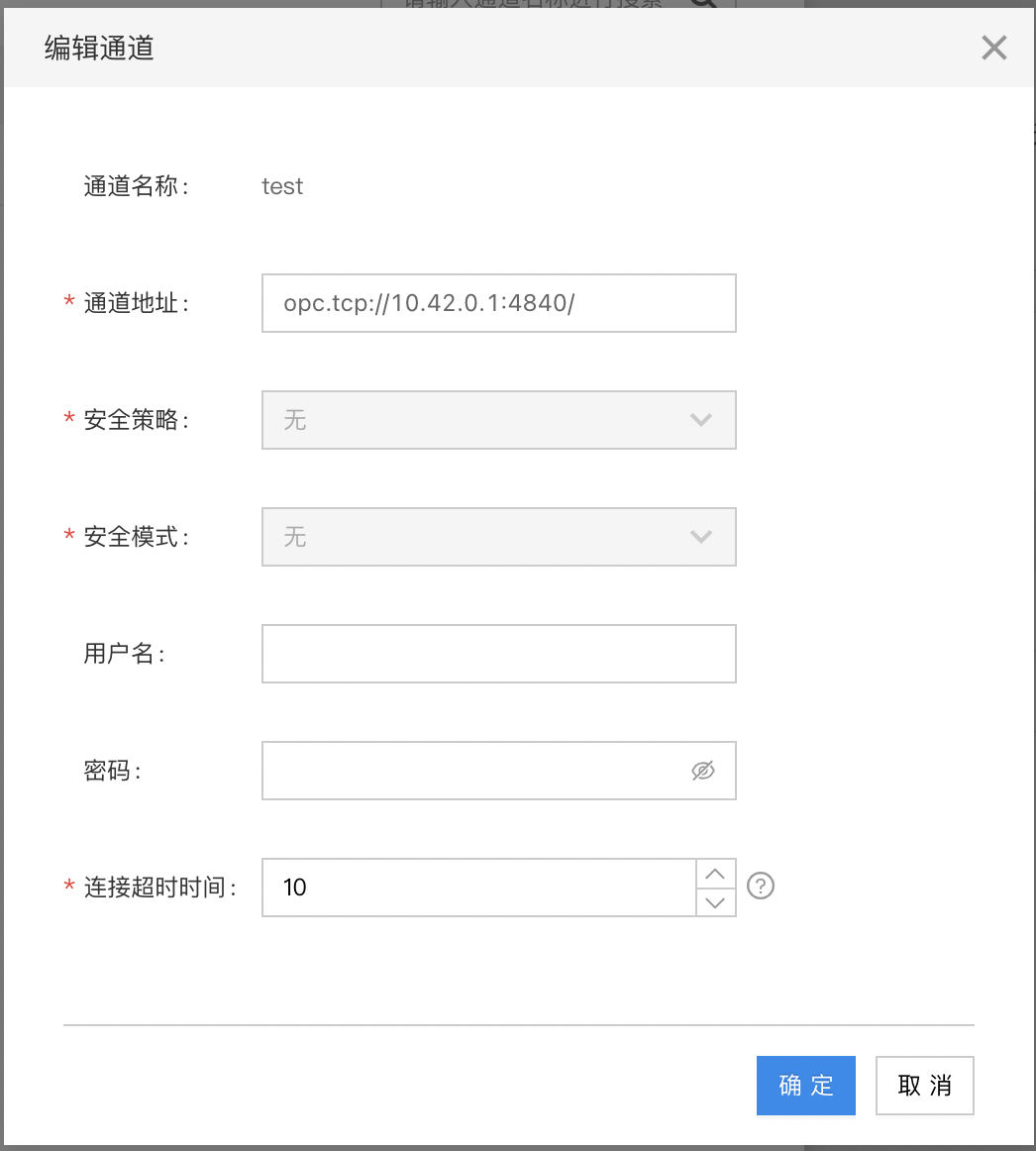

设备通道配置如下
- 通道名称：自定义
-
通道地址：
- 通过设备ip访问：opc.tcp://设备ip:4840
- 通过服务名称访问：opc.tcp://baetyl-opcua-simulator.baetyl-edge-system:4840
- 安全策略：无
- 安全模式：无
4、IPC模拟器
IPC模拟器使用 LIVE555 Media Server将mkv等类型的视频文件转换成RTSP视频流输出，实现通过视频文件模拟RTSP流的功能。 IPC模拟器除了mkv，还支持其他格式的视频文件，具体可参考LIVE555 Media Server官网。
说明：IPC模拟器不支持mp4格式的视频文件
4.1、部署模拟器

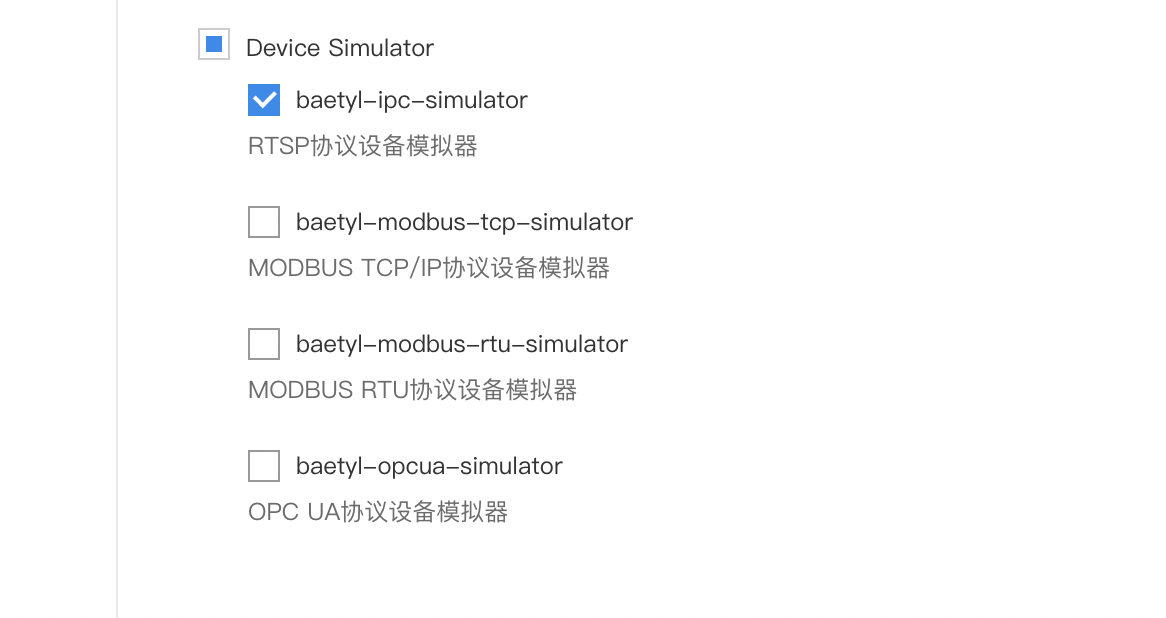

创建节点选择IPC模拟器，如下图所示：
在边缘节点设备上执行边缘节点安装命令，会自动同步安装IPC模拟器，安装完毕以后在本地执行kubectl get pod -n baetyl-edge-system，可以看到对应的应用
4.2、采集模拟器信息
将视频文件以.mkv的格式放在安装了IPC模拟器的边缘设备 /var/lib/baetyl/host 目录下，模拟器应用会读到该视频文件将它转成RTSP流输出，文件名会体现在rtsp流地址当中。
模拟器的RTSP视频流有多种访问方式：
- 本地访问： rtsp://「IP」:554/media/filename.mkv，ip为节点IP，应用端口为554
- 服务间调用： rtsp://baetyl-ipc-simulator.baetyl-edge-system:554/media/filenanme.mkv
如果IPC驱动和IPC模拟器部署在同一个Kubernetes环境当中，则使用上述两种方式都可以。

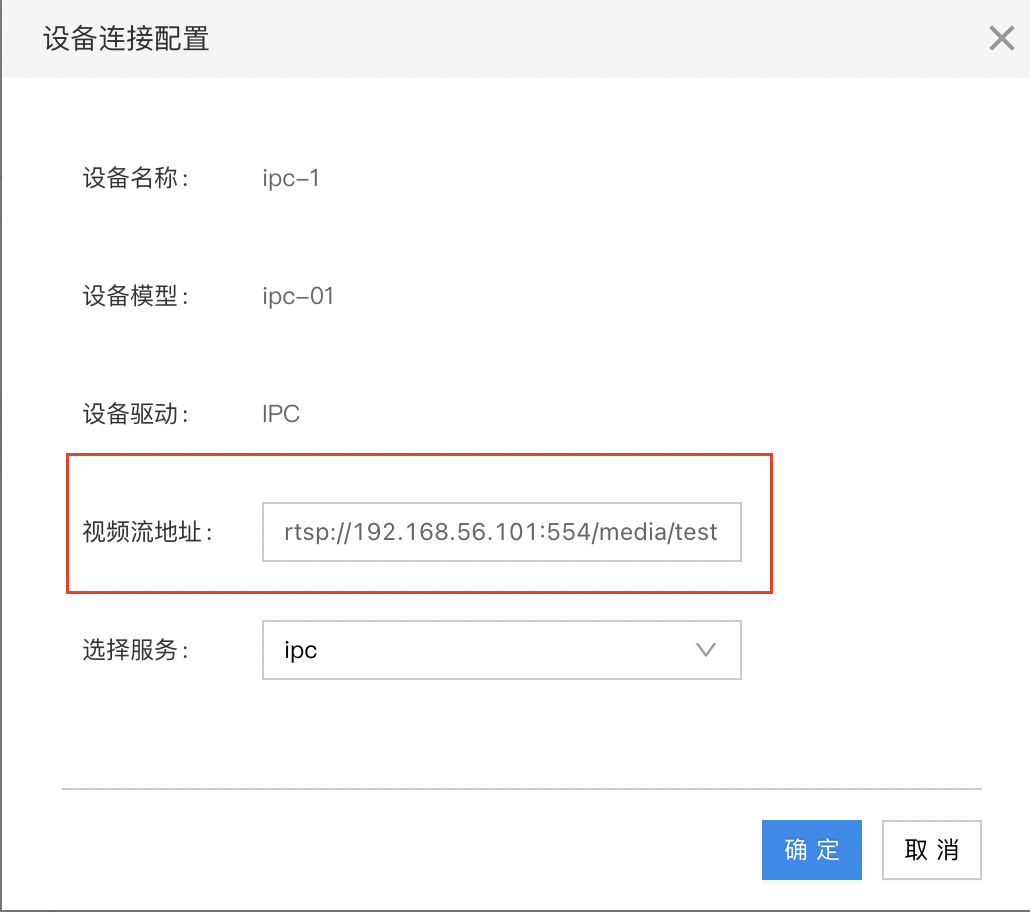

创建IPC设备模型和子设备，部署驱动时输入RTSP地址，如下图所示：
