1、场景说明

1.1 容器应用+进程应用

在实际使用场景当中，用户自身的业务应用可能同时存在容器类型应用和进程类型应用。如果需要使用BIE云端管理平台对同一个边缘节点同时支持 容器应用部署 和 进程应用部署。那么需要使用融合模式。即在同一个节点上，同时执行BIE云端管理平台的 容器模式节点安装命令 和 进程模式节点安装命令 。

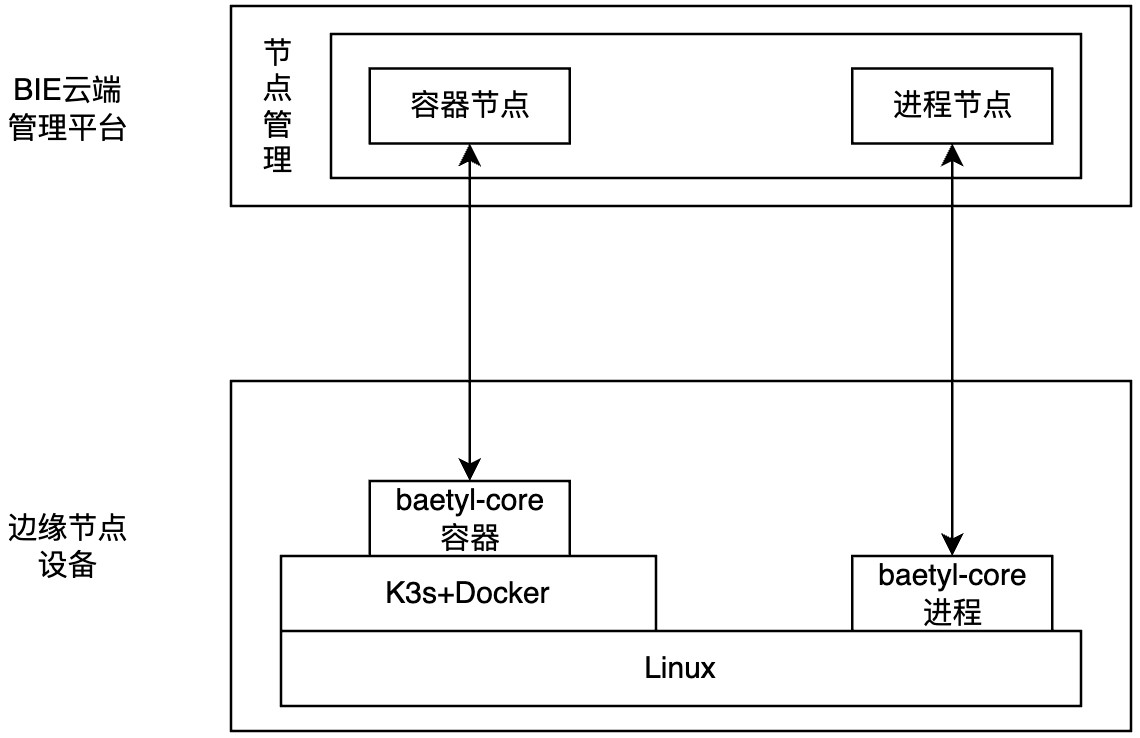

整体架构如下图所示：

1.2 容器应用+外网运维通道

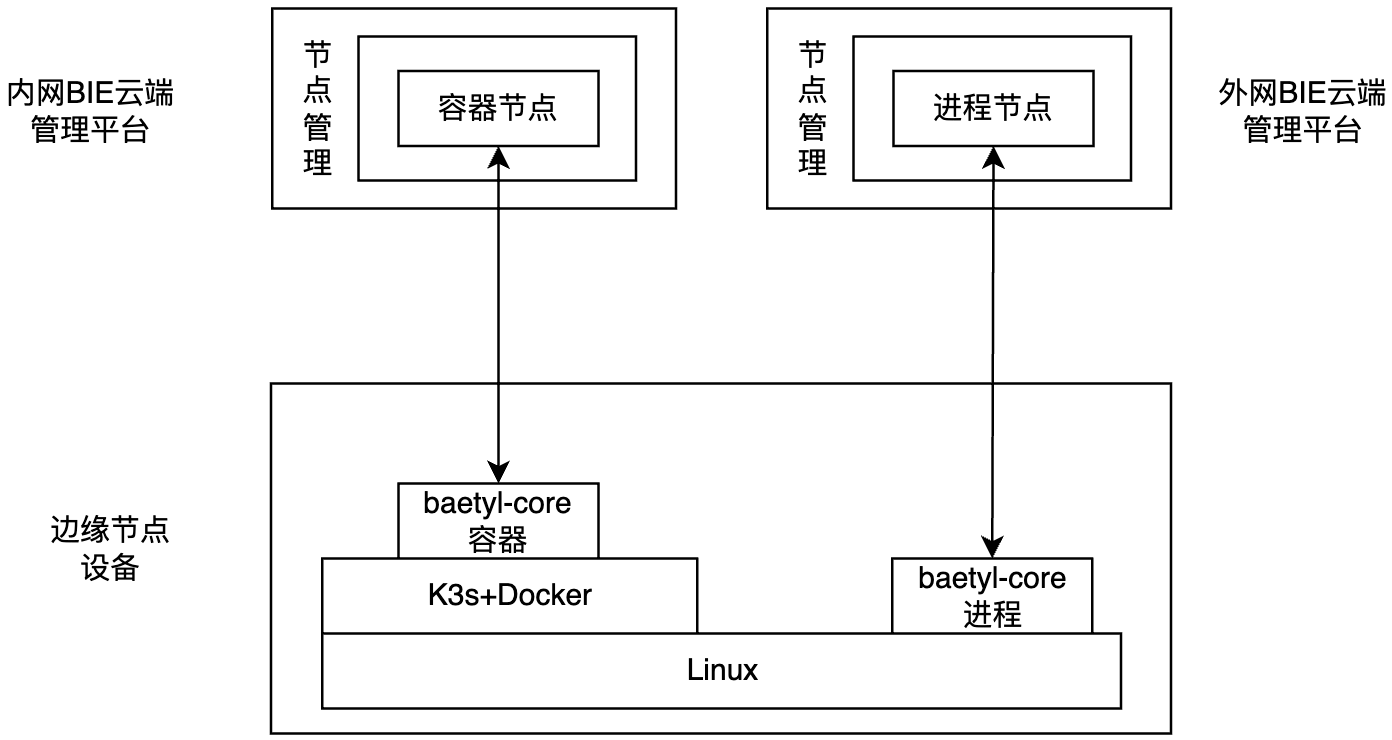

在用户只使用容器模式的场景下，将边缘节点连接至内网BIE云端管理平台，执行内网BIE云端管理平台上的容器模式节点安装命令。同时考虑到为了方便外网人员能够临时远程运维管理该边缘节点设备，可以同时为边缘节点设备搭建一条外网运维通道。通过双网卡机制，让边缘节点设备同时连接外网，并在边缘节点上安装外网BIE云端管理平台上的进程模式节点安装命令。从而实现BIE边缘节点被外网平台纳管。并借助进程模式的远程SSH通道运维内网边缘节点。整体架构图如下图所示：

2、 安装指南

2.1 前提依赖

融合模式节点安装依赖BIE边缘节点支持自定义安装目录，该功能在 BIE 2.4.1 版本支持。因此在操作之前需要提前检查BIE版本。

说明：

• 通过边缘节点自定义安装目录，可以将容器模式节点安装目录与进程模式节点安装目录分离。
• 如果两种模式安装在相同的默认目录下，则融合模式无法正常运行。

2.2 安装进程模式节点（自定义目录）

1. 新建进程模式自定义目录

mkdir /var/lib/baetyl-native

1. 执行节点安装命令，输入自定义目录/var/lib/baetyl-native

2.3 安装容器模式节点（自定义目录）

1. 新建容器模式自定义目录

mkdir /var/lib/baetyl-kube

1. 执行节点安装命令，输入自定义目录/var/lib/baetyl-kube

2.4 远程通道

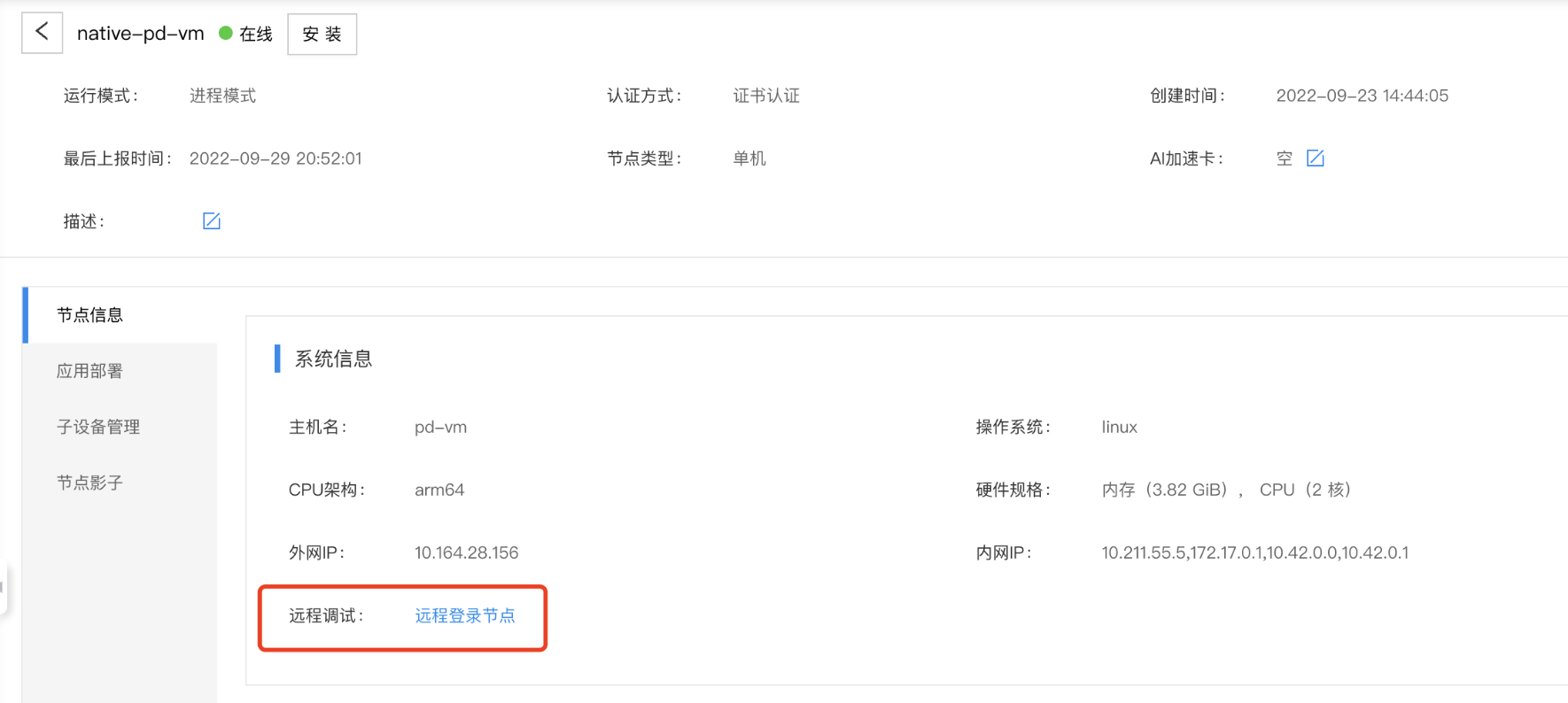

1. 在安装完毕进程模式以后，进入到进程节点详情页面，如下图所示：

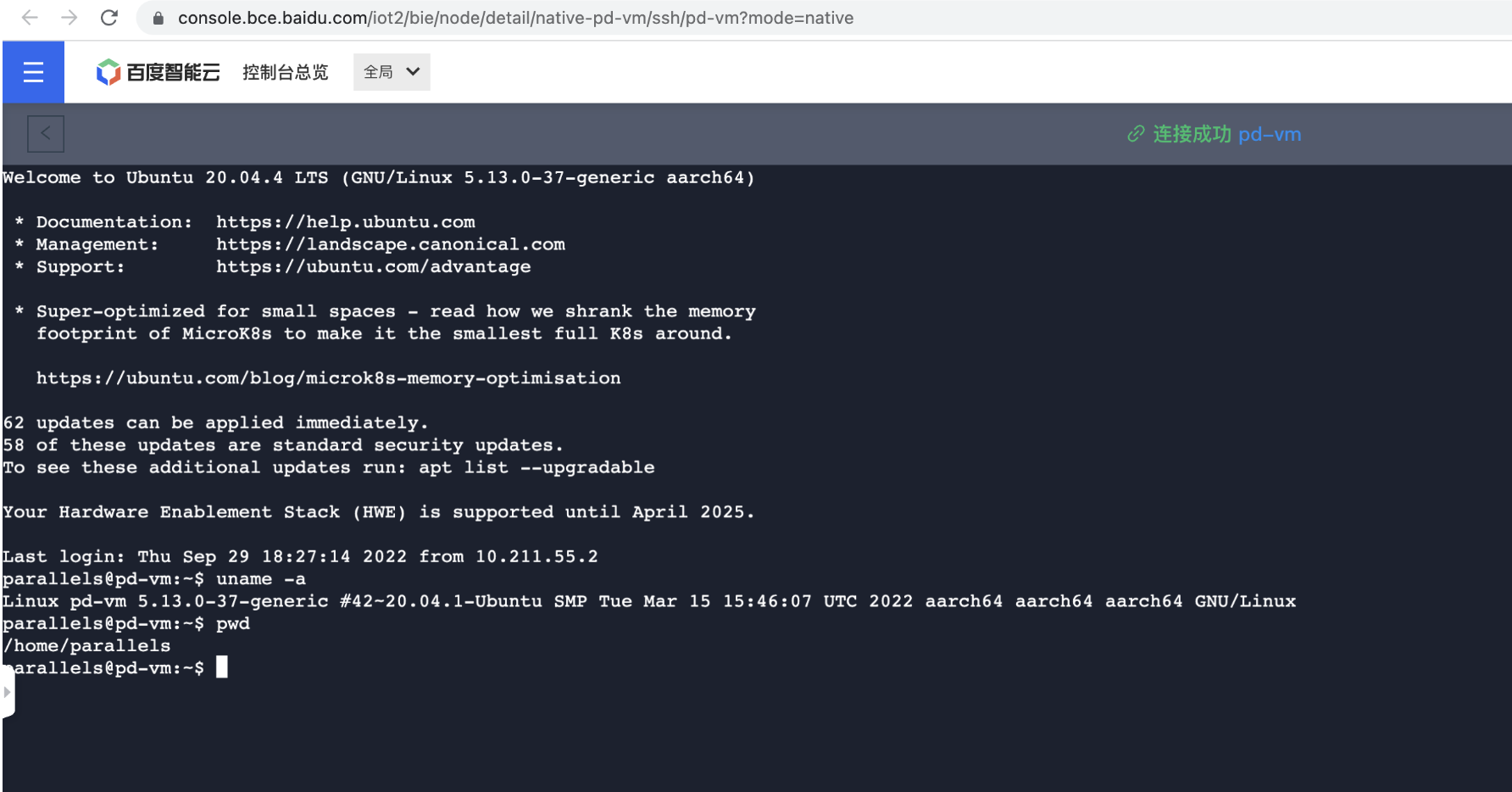

1. 点击远程登录节点，在弹出框当中输入边缘节点设备远程SSH登录的用户名和密码，端口号默认为22。登录完毕以后如下图所示：
