功能简介
节点是边缘设备在云端的映射，云端一个节点代表一个边缘系统，边缘系统可以是单机场景下的单台设备，也可以是由多台设备构成的集群。通过在云端创建节点，在边缘设备完成节点安装后，就可以对边缘设备进行管理。此外，还可以在云端查看已有节点，编辑节点信息，删除节点。
节点分为容器模式和进程模式，本章主要介绍进程模式的节点。进程模式针对非容器化运行模式需求设计，主要面向能力差或不支持容器化的工业网关。当节点以进程模式运行时，应用直接在宿主机运行，而不是运行在容器中，程序运行环境和宿主机环境不隔离。
进程模式的程序运行环境说明
工作目录
通过程序运行路径隔离，让不同的程序跑在各自的目录下，从而实现跟容器模式类似的应用隔离的效果。进程模式边缘应用的工作目录格式规范如下：
/var/lib/baetyl/run/{namespace}/{app-name}/{app-version}/{service-name}/{instance-id}
以baetyl-core为例，对应的一个具体工作目录示例如下：
/var/lib/baetyl/run/baetyl-edge-system/baetyl-core-uhzm5j2b6/1647231233ubrkqx/baetyl-core/1
安装目录
Linux操作系统
- baetyl程序：/usr/local/bin/baetyl
- baetyl配置目录：/var/lib/baetyl/
windows操作系统
- baetyl程序：C:\baetyl\bin\baetyl.exe
- baetyl配置目录：C:\baetyl\
配置映射
配置项映射会将配置文件放到程序运行的工作目录下。比如，假定配置项映射为nginx-conf:/etc/nginx，则会把nginx-conf配置项的数据转成文件放置到如下目录当中：
/var/lib/baetyl/run/{namespace}/{app-name}/{app-version}/{service-name}/{instance-id}/etc/nginx/
针对大文件的处理略有不同，因为大文件在端云同步时就已经下载到宿主机磁盘上，位于/var/lib/baetyl/object/目录下，为了减少文件拷贝和空间占用，对于支持软链接的系统（Windows、Ubuntu、Debain、CentOS等）会采用软链接的方式，不支持的情况下才使用硬拷贝方式。
云端
边缘节点创建

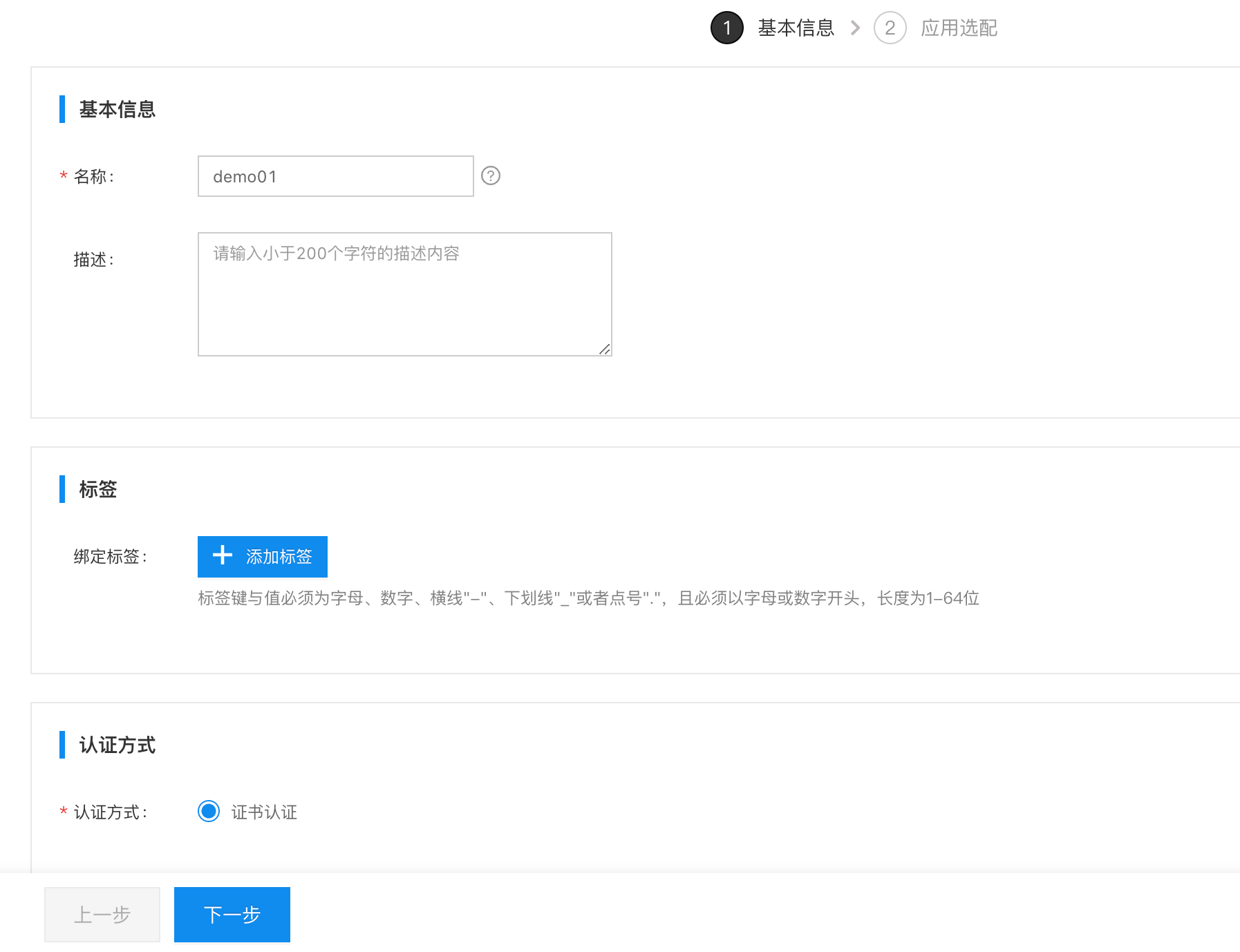

在边缘节点页面切换进程模式后，点击创建节点，进入节点创建页面，完成必要输入后点击下一步。
- 名称：节点名称，不可为空，不可重复
- 描述：描述可以为空
- 标签：对节点进行标识，用于关联应用，可以不绑定标签，也可以绑定多个标签
- 认证方式：节点端云同步使用证书（强制）

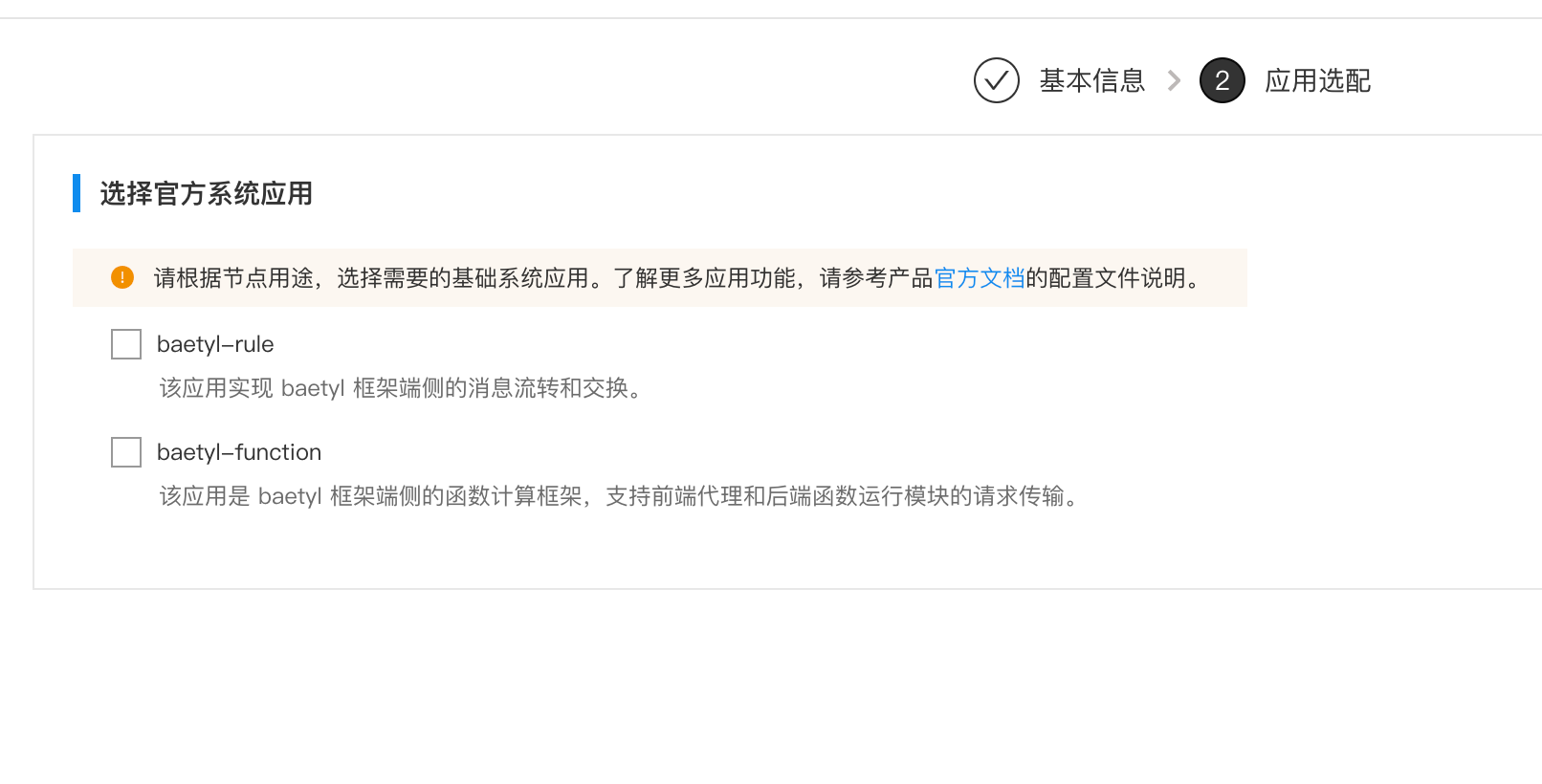

- 选择官方模块：根据自身需要勾选所需的系统模块，勾选后将创建对应资源并在部署时进行安装。

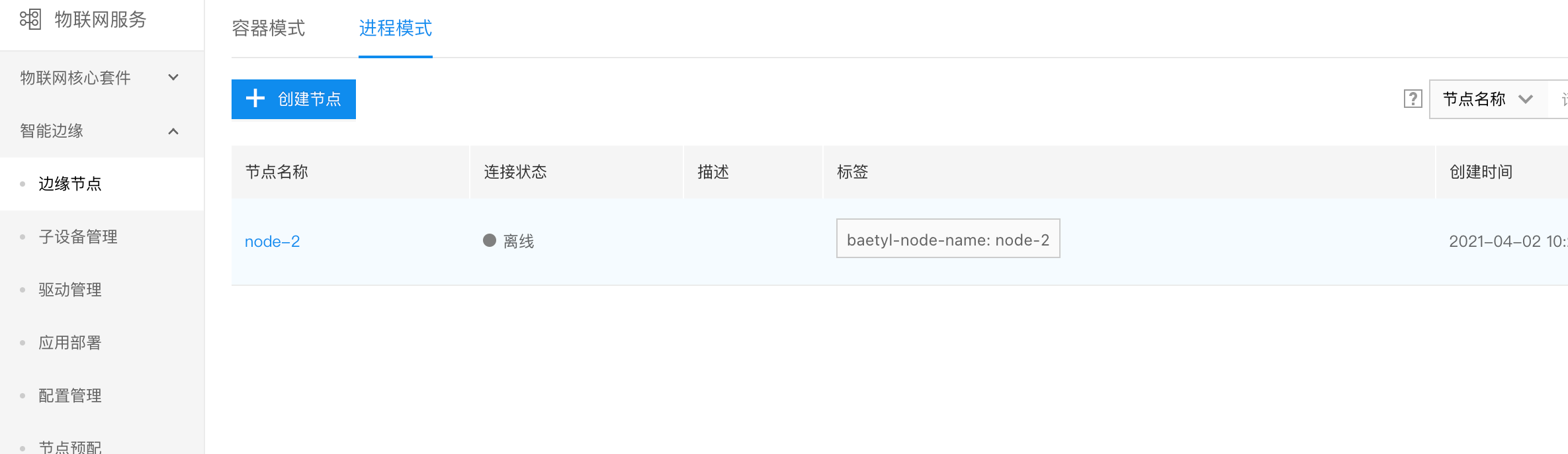

点击 创建 完成节点创建后，可以在节点列表看到已创建节点。
边缘节点删除

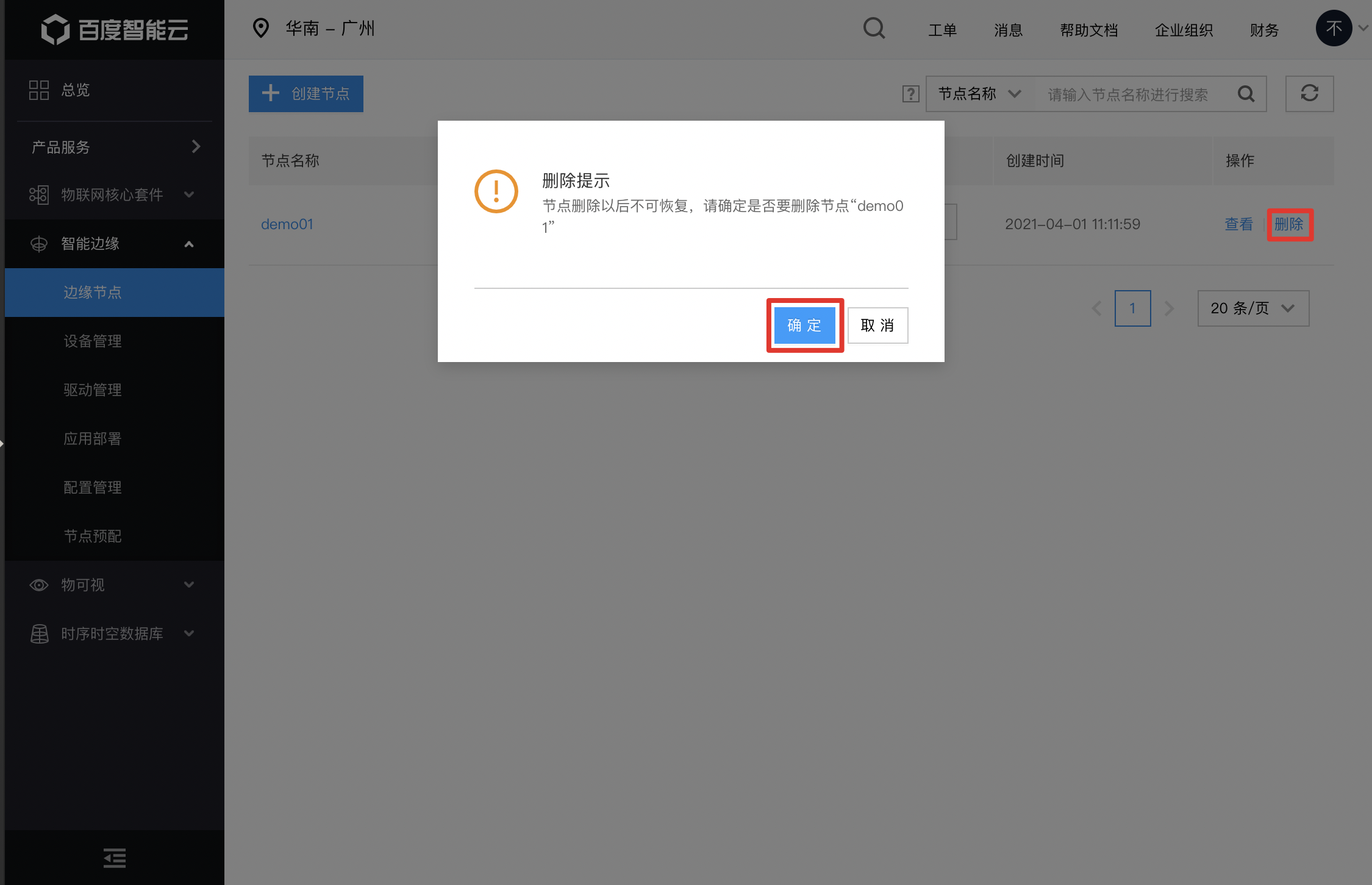

在节点列表页面点击删除，弹出确定窗口。
点击确定后完成节点删除。
边缘节点编辑

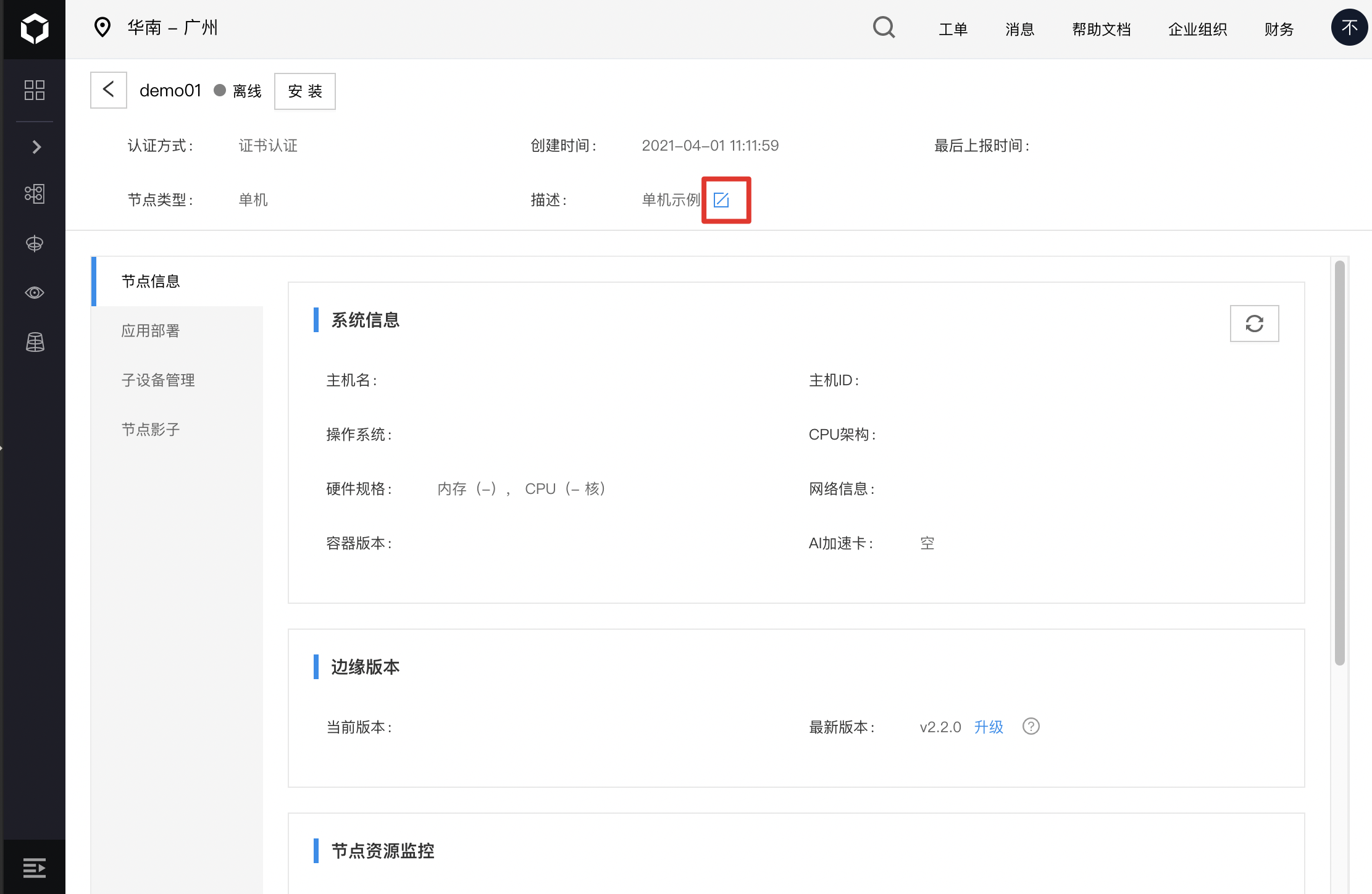

点击节点进入节点详情页可对节点描述信息进行编辑。

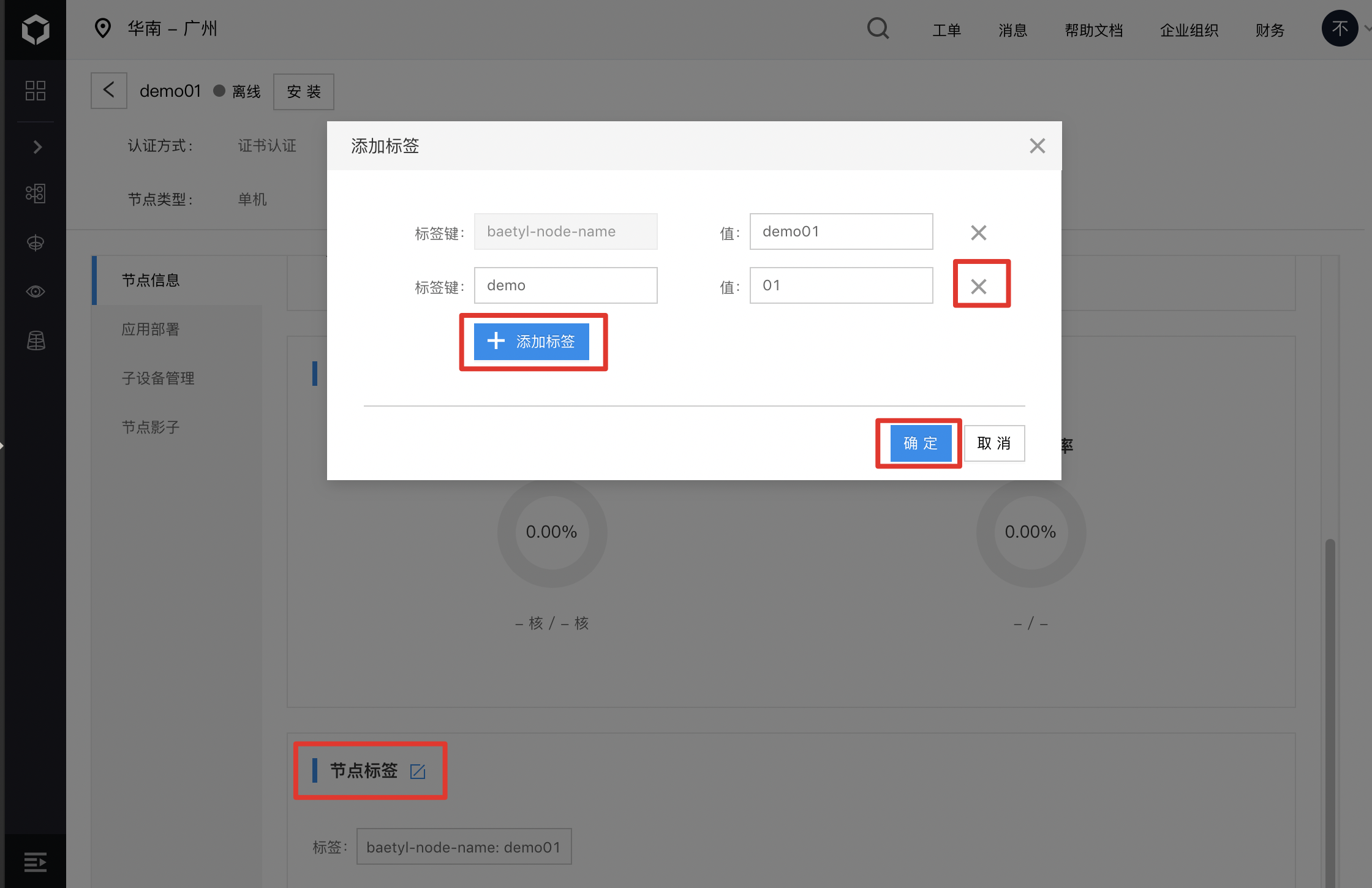

在节点信息页可对标签进行编辑，可以添加新的标签，修改已有标签键值，或删除已有标签。

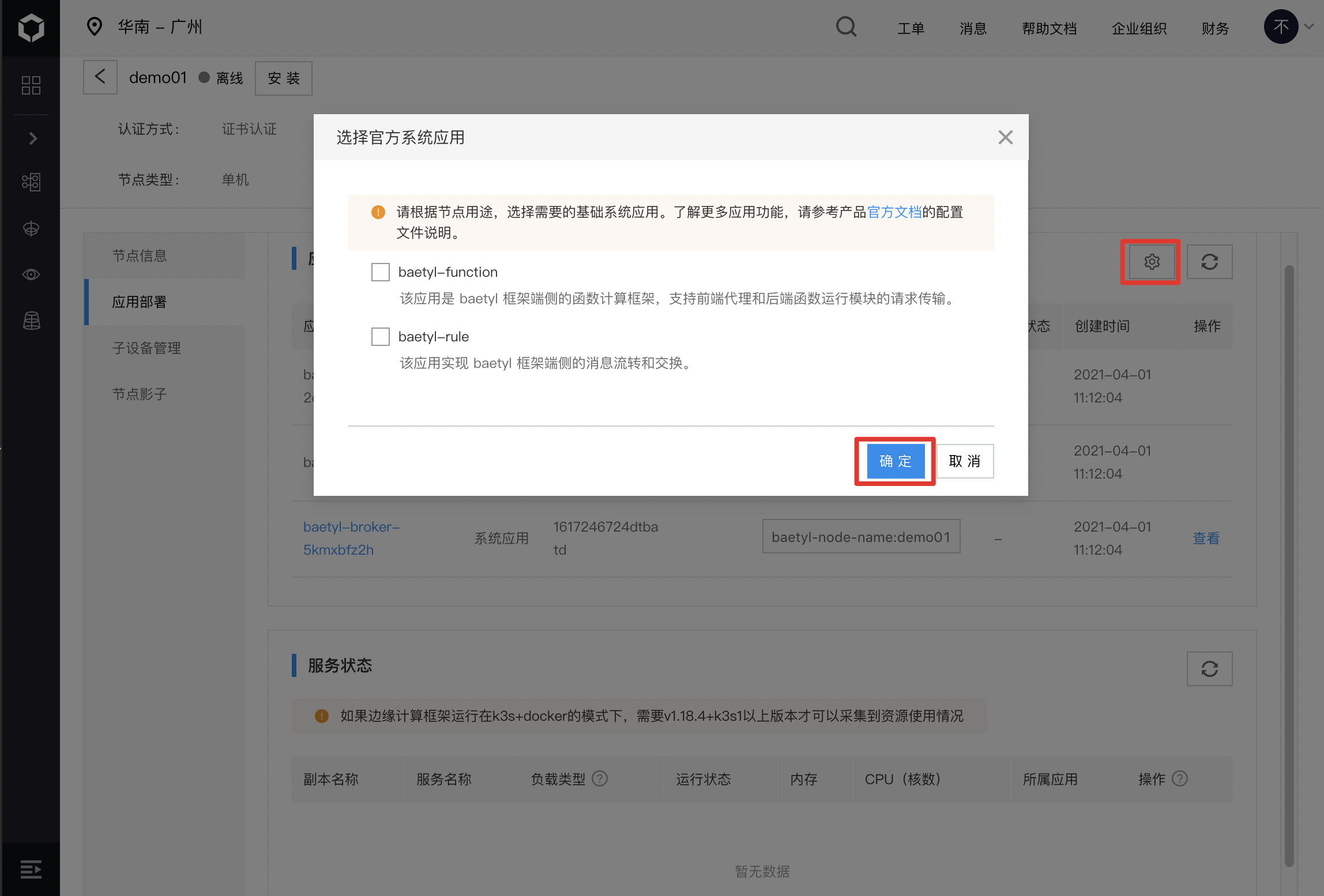

在应用部署页可以在应用状态栏查看已关联的应用，在服务状态栏可以查看已部署的服务运行状态，点击编辑按钮可以引入所需的系统模块。

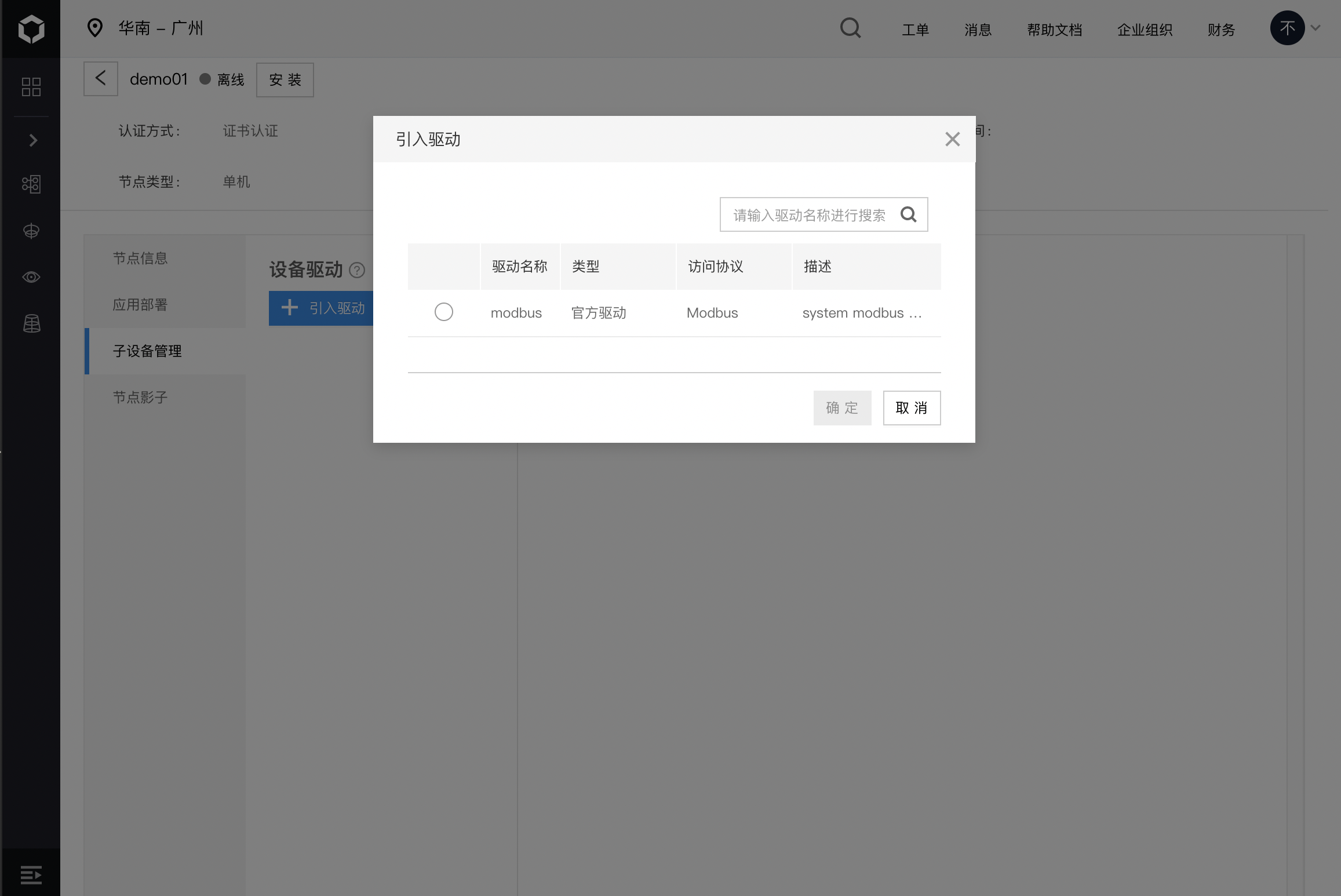

在子设备管理页可以引入设备驱动，系统现在默认提供modbus驱动，这部分内容在子设备管理说明页有详细介绍。当前只有Kube模式支持子设备管理
在节点影子页可以对边缘节点影子进行查看和管理，也可以控制云边同步通道的开启和关闭，这部分内容在节点影子说明页有详细介绍。
边缘端
节点安装

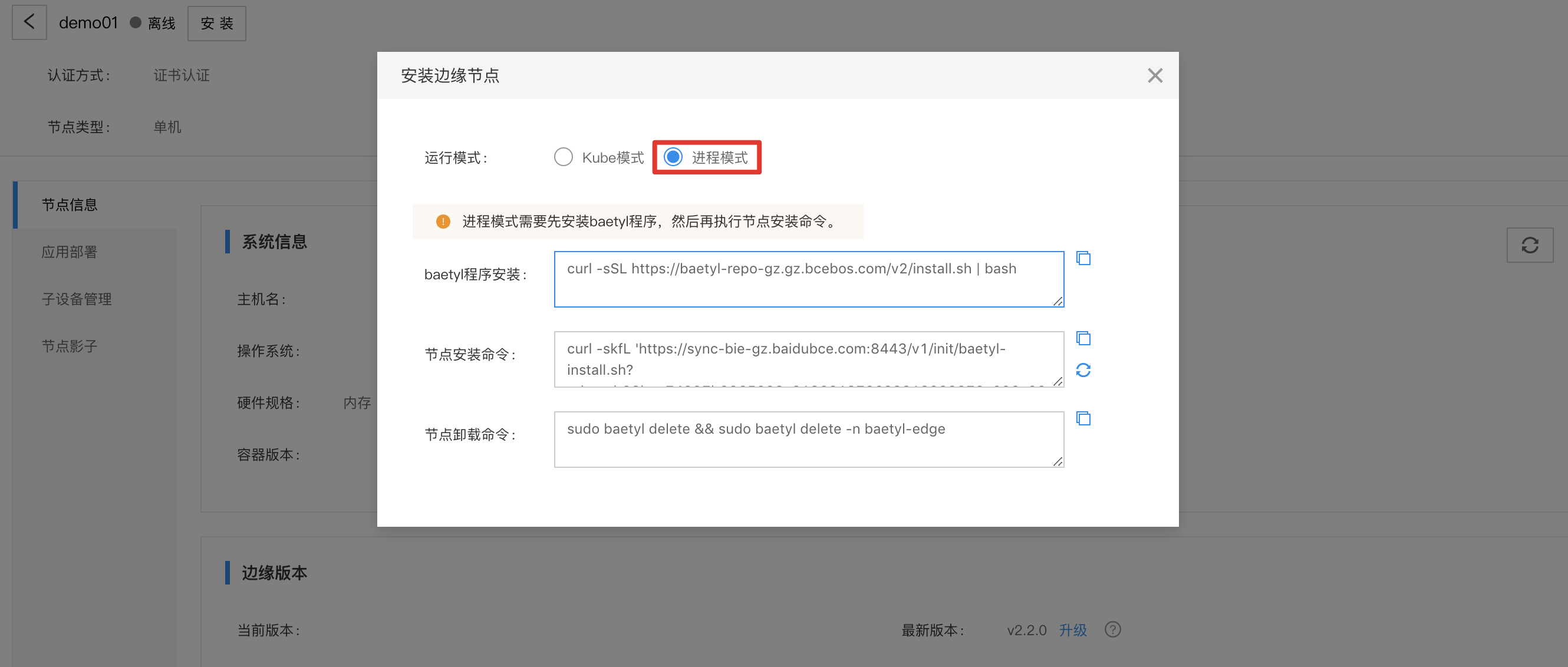

节点安装目前支持 Kube 模式在线安装和进程模式安装在线安装。在节点详情页面点击安装，打开节点安装对话框，切换到进程模式，如下图所示：

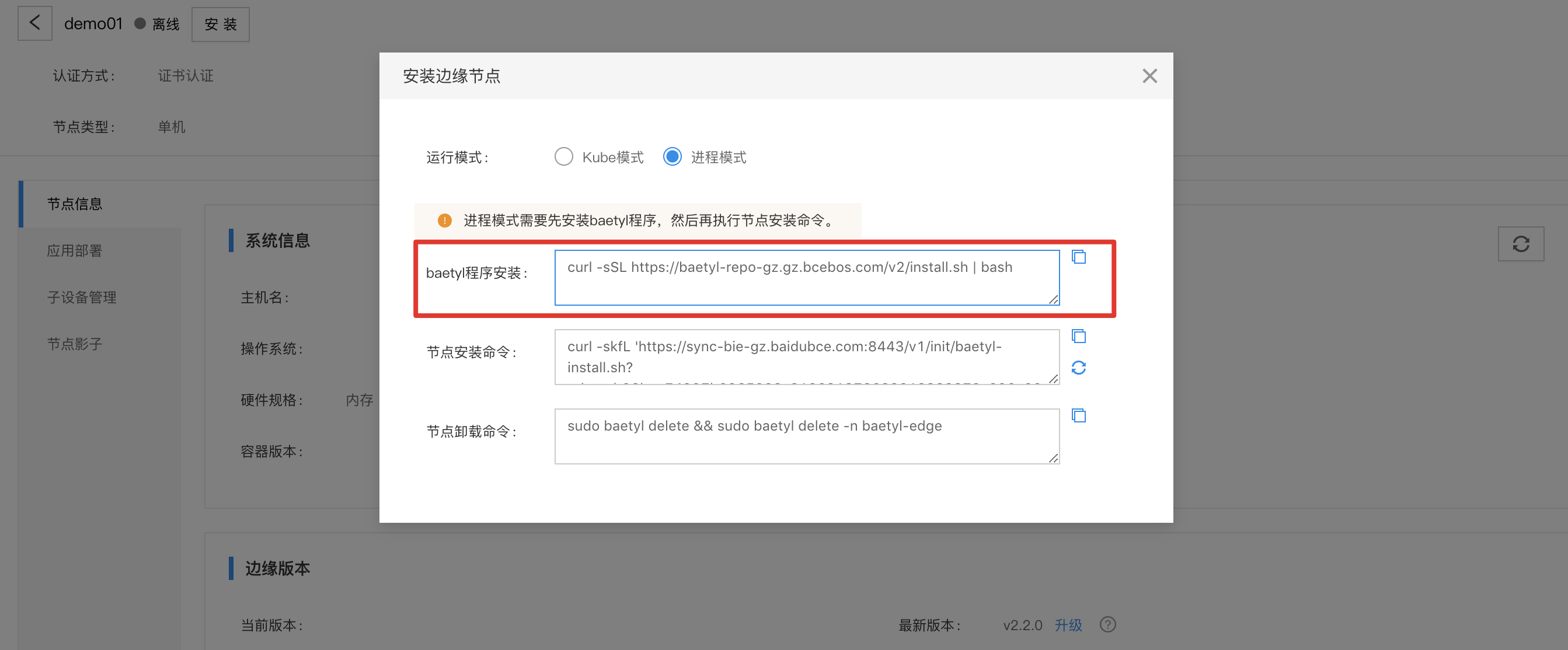

安装进程模式需要先安装baetyl程序，复制baetyl程序安装命令在设备上执行。

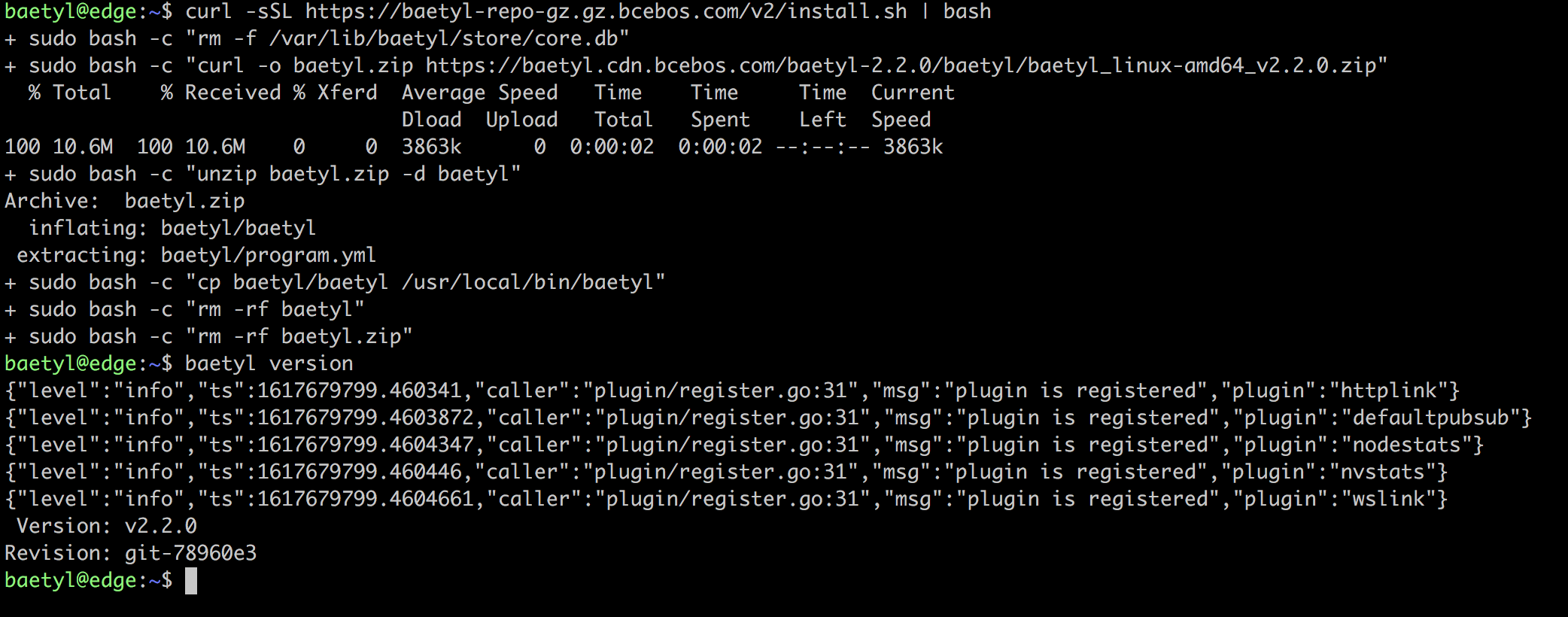

baetyl程序安装完成后，执行baetyl version可以查看baetyl当前版本后表示baetyl已经成功安装。

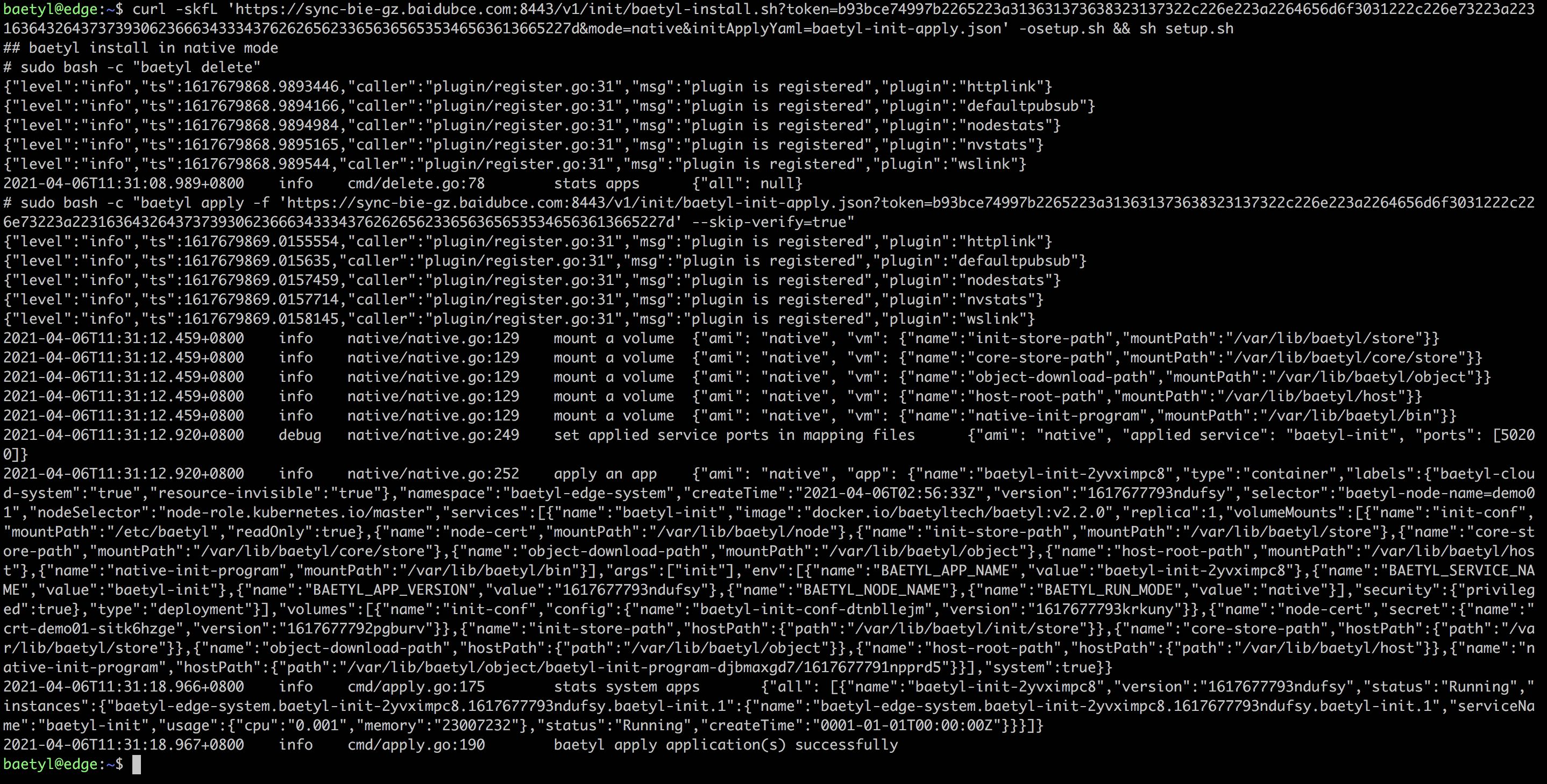

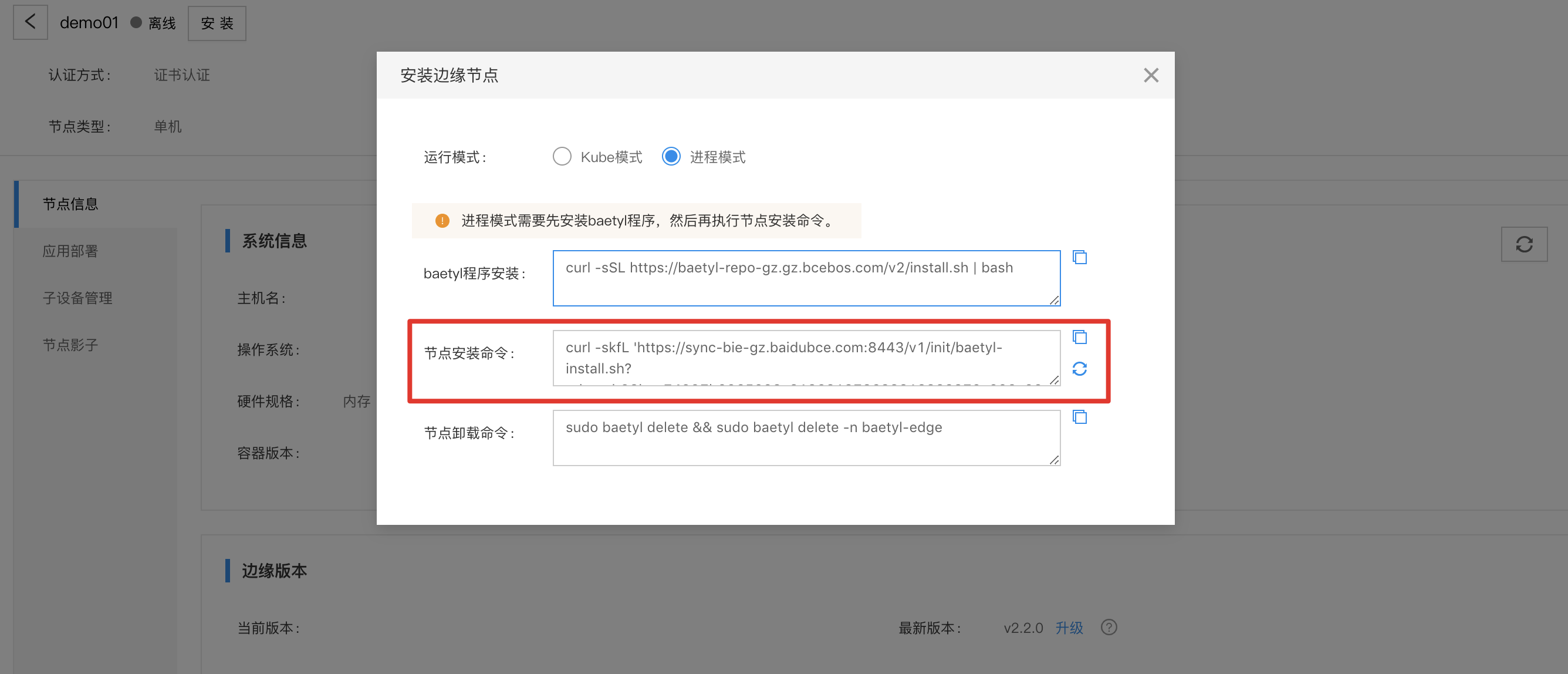

然后将进程模式下节点安装命令复制至设备执行

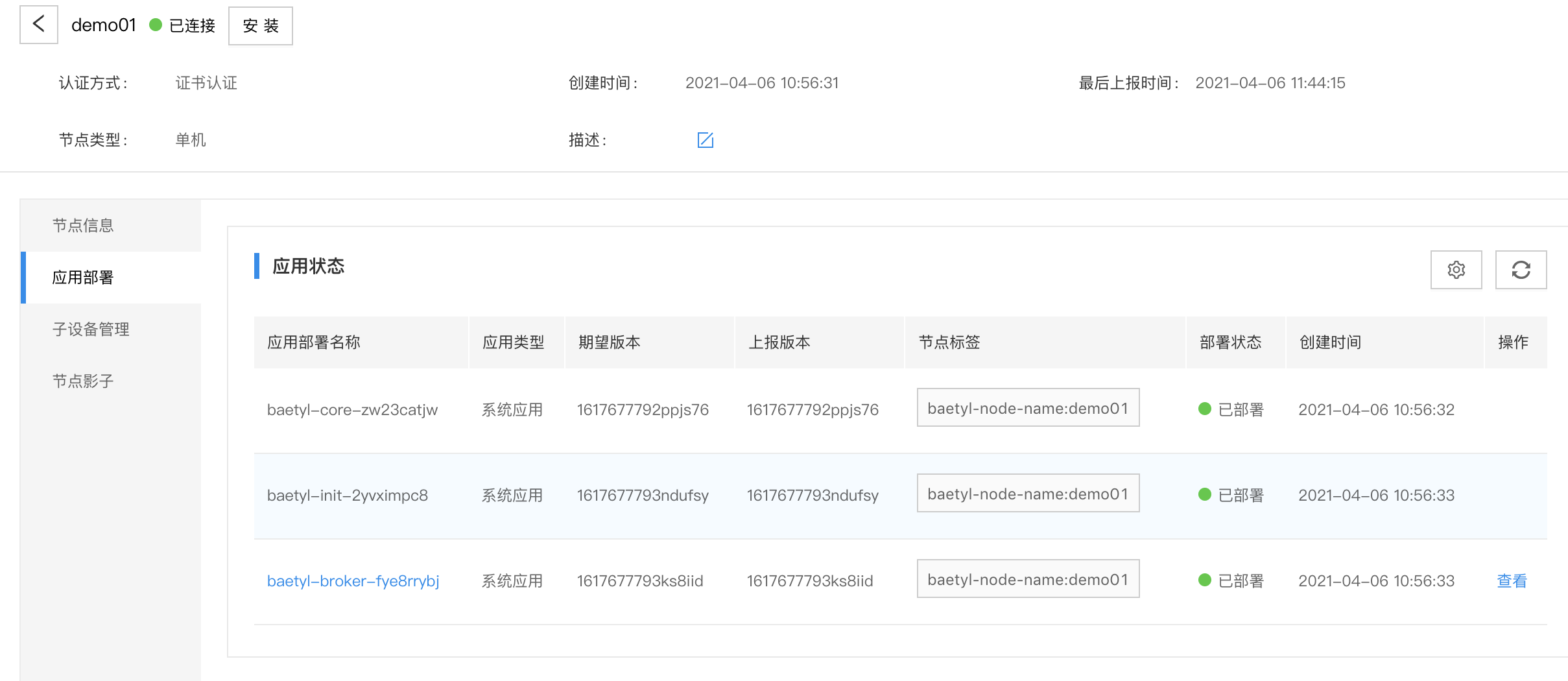

等待一段时间后，在节点详情页可以看到节点已在线，且三个进程应用都已部署
节点安装目录解析
在执行边缘节点安装命令以后，在边缘节点设备上会创建一个/var/lib/baetyl目录，所有BIE边缘节点相关的内容都放在该目录下，祝好包含6大目录，介绍如下：
- /var/lib/baetyl/init/store/core.db：baetyl-init模块本地kv存储文件
- /var/lib/baetyl/store/core.db：baetyl-core模块本地kv存储文件
- /var/lib/baetyl/object: 大文件下载存储目录
- /var/lib/baetyl/host：其他文件
- /var/lib/baetyl/run：程序运行目录，程序工作目录就位于改目录下。
- /var/lib/baetyl/log：日志文件目录
一个边缘节点初始安装以后的目录结构及文件示例如下：
root@edge-node:/var/lib/baetyl# tree
.
├── host
├── init
│ └── store
│ └── core.db
├── log
│ └── baetyl-edge-system
│ ├── baetyl-broker-fvpjgyphg
│ │ └── 1647231233e6me8h
│ │ └── baetyl-broker-1.log
│ ├── baetyl-core-uhzm5j2b6
│ │ └── 1647231233ubrkqx
│ │ └── baetyl-core-1.log
│ └── baetyl-init-miqqgm8y3
│ └── 1647231233izeku3
│ └── baetyl-init-1.log
├── object
│ ├── baetyl-program-config-baetyl-broker-q5qfjmhrq
│ │ └── 1647231231gn9g6z
│ │ ├── baetyl-broker
│ │ ├── baetyl-broker_linux-arm64-v8.zip
│ │ └── program.yml
│ ├── baetyl-program-config-baetyl-core-wd8pgwqcw
│ │ └── 1647231231iatdab
│ │ ├── baetyl
│ │ ├── baetyl_linux-arm64-v8.zip
│ │ └── program.yml
│ └── baetyl-program-config-baetyl-init-pgjmmbxgs
│ └── 1647231231mjxcmv
│ ├── baetyl
│ ├── baetyl_linux-arm64-v8.zip
│ └── program.yml
├── run
│ ├── baetyl-edge-system
│ │ ├── baetyl-broker-fvpjgyphg
│ │ │ └── 1647231233e6me8h
│ │ │ └── baetyl-broker
│ │ │ └── 1
│ │ │ ├── etc
│ │ │ │ └── baetyl
│ │ │ │ └── conf.yml
│ │ │ ├── service.yml
│ │ │ └── var
│ │ │ └── lib
│ │ │ └── baetyl
│ │ │ ├── bin -> /var/lib/baetyl/object/baetyl-program-config-baetyl-broker-q5qfjmhrq/1647231231gn9g6z
│ │ │ ├── broker.db
│ │ │ ├── run -> /var/lib/baetyl/run
│ │ │ └── system
│ │ │ └── certs
│ │ │ ├── ca.pem
│ │ │ ├── crt.pem
│ │ │ └── key.pem
│ │ ├── baetyl-core-uhzm5j2b6
│ │ │ └── 1647231233ubrkqx
│ │ │ └── baetyl-core
│ │ │ └── 1
│ │ │ ├── etc
│ │ │ │ └── baetyl
│ │ │ │ └── conf.yml
│ │ │ ├── service.yml
│ │ │ └── var
│ │ │ └── lib
│ │ │ └── baetyl
│ │ │ ├── bin -> /var/lib/baetyl/object/baetyl-program-config-baetyl-core-wd8pgwqcw/1647231231iatdab
│ │ │ ├── host -> /var/lib/baetyl/host
│ │ │ ├── node
│ │ │ │ ├── ca.pem
│ │ │ │ ├── client.key
│ │ │ │ └── client.pem
│ │ │ ├── object -> /var/lib/baetyl/object
│ │ │ ├── run -> /var/lib/baetyl/run
│ │ │ ├── store -> /var/lib/baetyl/store
│ │ │ └── system
│ │ │ └── certs
│ │ │ ├── ca.pem
│ │ │ ├── crt.pem
│ │ │ └── key.pem
│ │ └── baetyl-init-miqqgm8y3
│ │ └── 1647231233izeku3
│ │ └── baetyl-init
│ │ └── 1
│ │ ├── etc
│ │ │ └── baetyl
│ │ │ └── conf.yml
│ │ ├── service.yml
│ │ └── var
│ │ └── lib
│ │ └── baetyl
│ │ ├── bin -> /var/lib/baetyl/object/baetyl-program-config-baetyl-init-pgjmmbxgs/1647231231mjxcmv
│ │ ├── core
│ │ │ └── store -> /var/lib/baetyl/store
│ │ ├── host -> /var/lib/baetyl/host
│ │ ├── node
│ │ │ ├── ca.pem
│ │ │ ├── client.key
│ │ │ └── client.pem
│ │ ├── object -> /var/lib/baetyl/object
│ │ ├── run
│ │ │ └── services.yml
│ │ ├── store -> /var/lib/baetyl/init/store
│ │ └── system
│ │ └── certs
│ │ ├── ca.pem
│ │ ├── crt.pem
│ │ └── key.pem
│ └── services.yml
└── store
└── core.db
节点日志查看

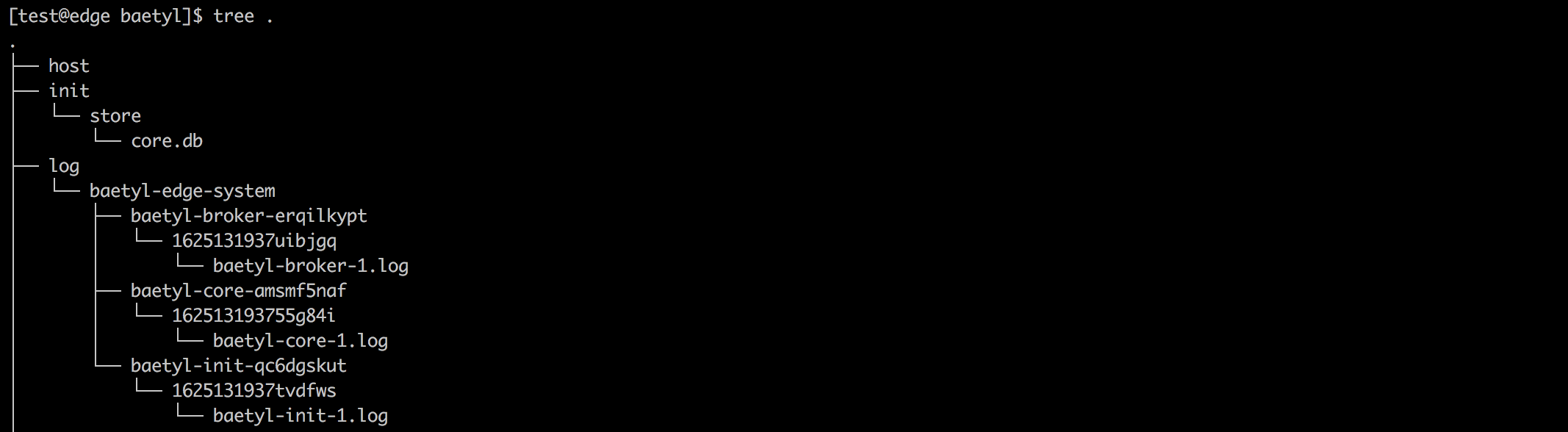

进程模式下，边缘应用的日志在 /var/lib/baetyl/log 目录下，且针对系统应用和用户应用进行区分。
- 系统应用日志在 /var/lib/baetyl/log/baetyl-edge-system 路径下
- 用户应用在 /var/lib/baetyl/log/baetyl-edge 路径下
由于这些路径使用root权限创建，如以普通用户身份查看时需要更改owner，才能进入这些路径查看日志。执行修改目录权限命令：
sudo chown -R $(id -u):$(id -g) /var/lib/baetyl
然后进入需要查看日志应用对应路径。以系统应用baetyl-broker为例，进入/var/lib/baetyl/log/baetyl-edge-system/baetyl/baetyl-broker-erqilkypt/1625131937uibjgq 目录，最后一层目录的名字后缀是随机生成，以实际后缀为准。

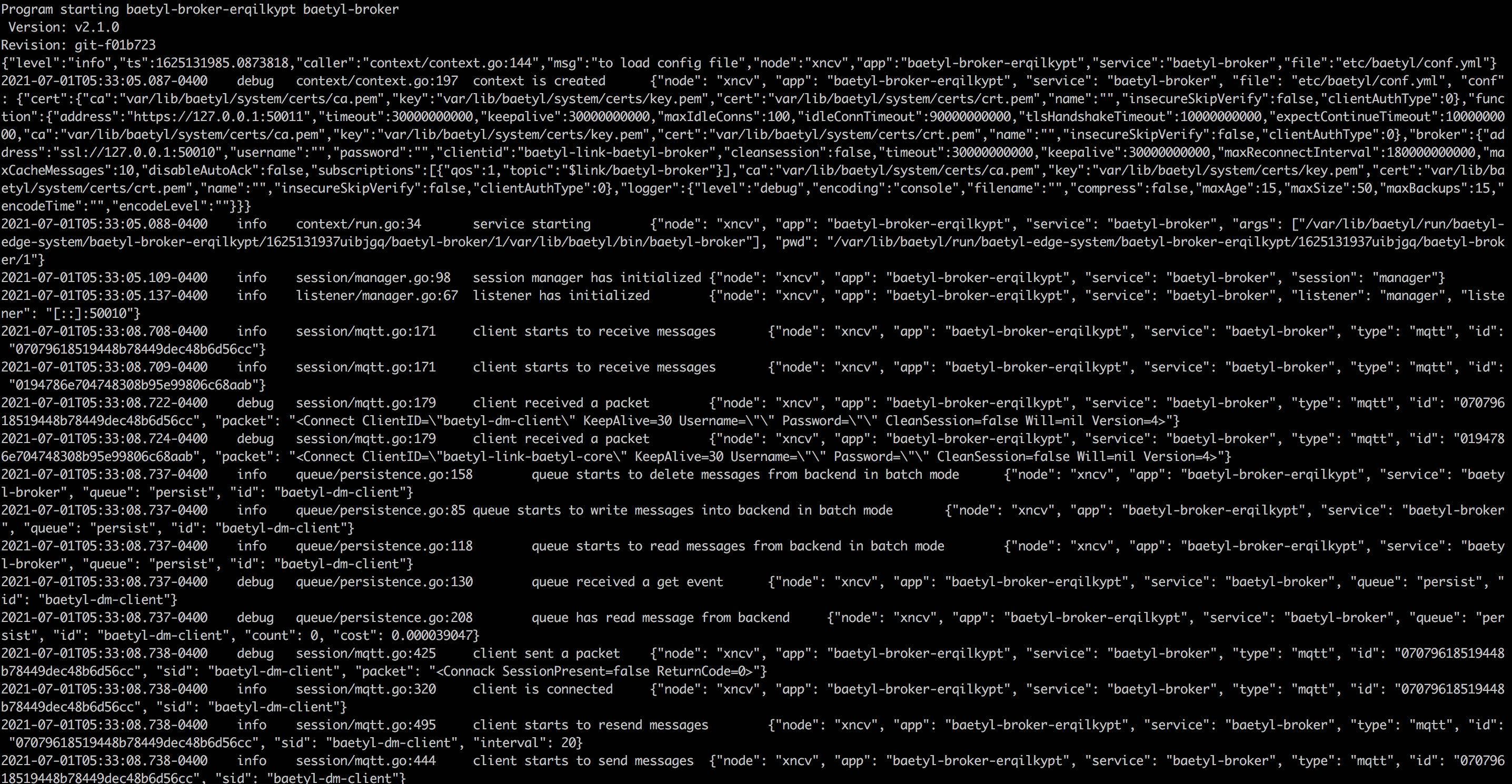

路径下的baetyl-broker-1.log文件即为日志，其它应用日志查看步骤类似。
节点卸载

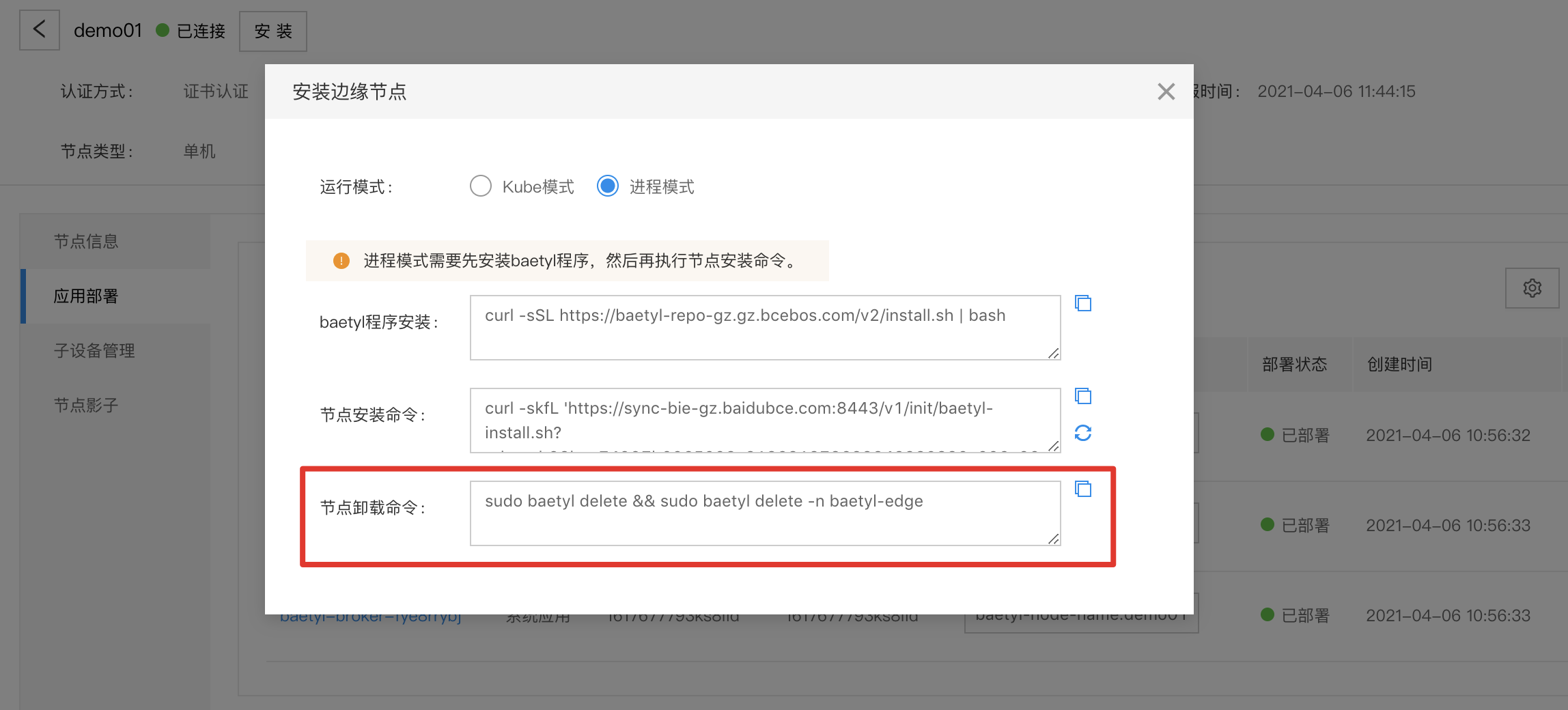

在节点安装模式，切换到进程模式，复制节点卸载命令在设备上执行

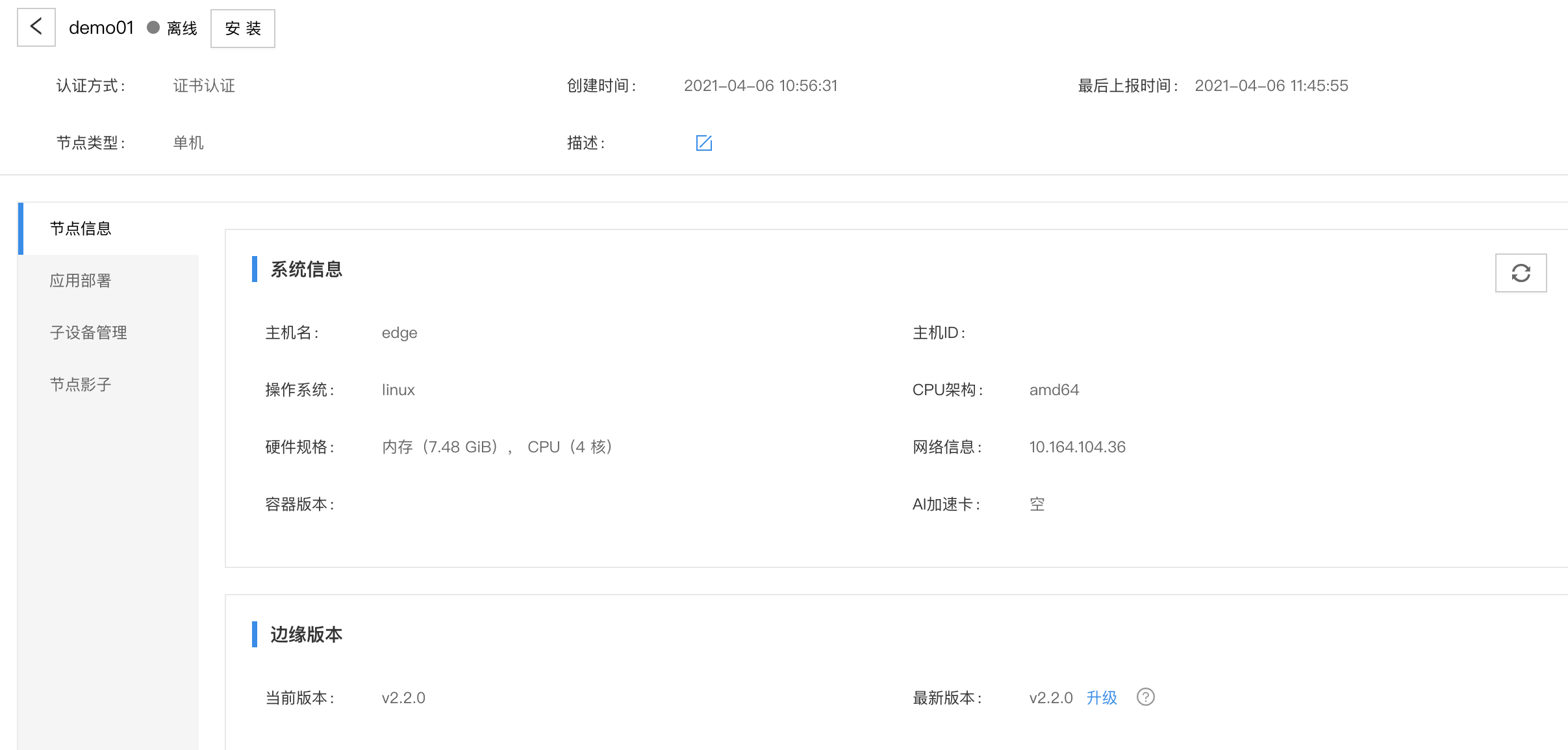

一段时间后，在节点详情页显示节点已离线
边缘服务查询
使用systemctl | grep baetyl命令查看BIE边缘服务
systemctl | grep baetyl baetyl-edge-system.baetyl-broker-6tg6gj9lm.1668757408widb8u.baetyl-broker.1.service
loaded active running
baetyl-edge-system.baetyl-broker-6tg6gj9lm.1668757408widb8u.baetyl-broker.1.service baetyl-edge-system.baetyl-core-zchtp7kaj.1668757407ptm8dh.baetyl-core.1.service
loaded active running
baetyl-edge-system.baetyl-core-zchtp7kaj.1668757407ptm8dh.baetyl-core.1.service baetyl-edge-system.baetyl-init-jmlxp4h8a.1668757407vs9hg3.baetyl-init.1.service
loaded active running
baetyl-edge-system.baetyl-init-jmlxp4h8a.1668757407vs9hg3.baetyl-init.1.service baetyl-edge.bacnet-cu-driver-application-nss9qesmb.1669703281jgsaqc.bacnet
-custom-1-baetyl-driver.1.service loaded active
running baetyl-edge.bacnet-cu-driver-application-nss9qesmb.1669703281jgsaqc.
bacnet-custom-1-baetyl-driver.1.service
