1、云端创建边缘节点

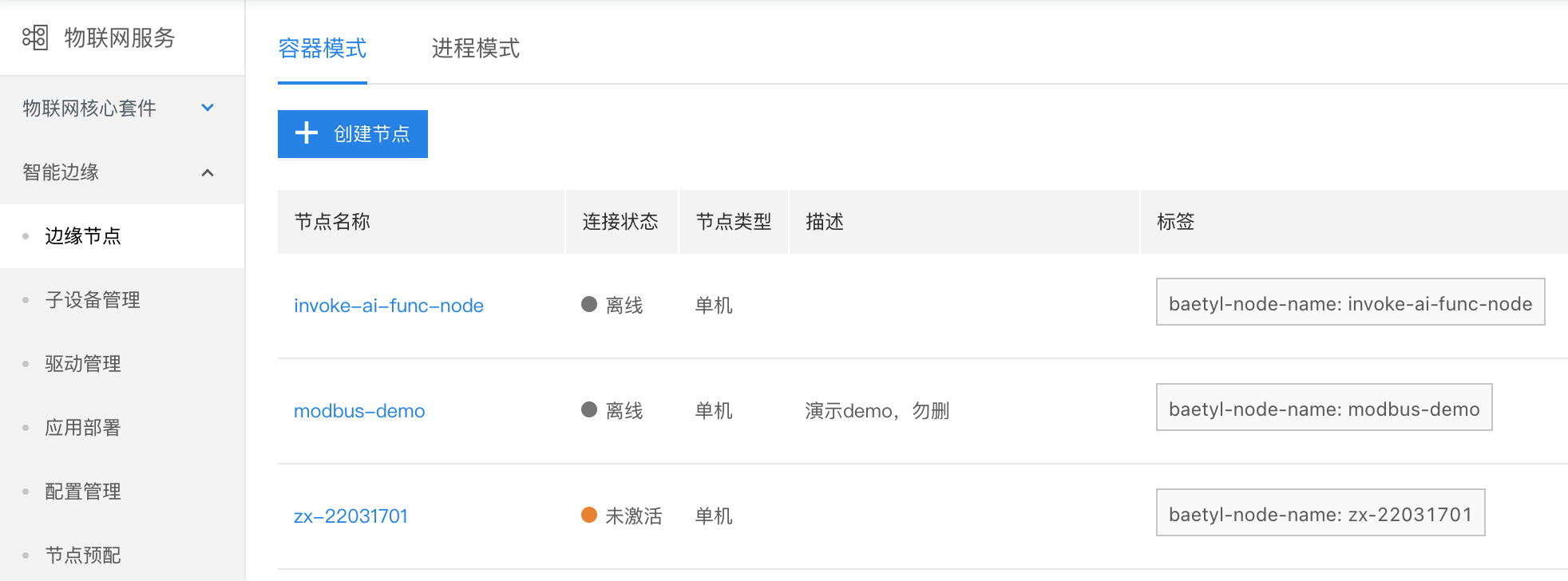

打开边缘节点页面

节点目前区分容器模式与进程模式，可根据需要创建相应模式的节点，点击 创建节点，填写边缘节点信息：

• 名称：节点名称，不可为空，不可重复
• 描述：节点描述信息，可为空
• 节点类型：单机或集群

• AI加速卡：根据需安装节点的目标机器上的AI加速卡类型选择，默认无，目前支持以下类型：

  • Nvidia GPU (amd64)
  • Nvidia Jetson (arm64)
  • 比特大陆SE5
  • 华为昇腾310
  • 百度昆仑
  • 寒武纪思元270
• 标签：KV键值对，可选
• 认证方式：默认为证书认证

2、边缘侧安装

2.1 边缘节点环境准备

BIE边缘计算框架依赖k3s/k8s环境，考虑到边缘节点资源限制，推荐使用k3s，它是面向边缘计算设计的轻量级k8s，并保留了k8s的核心特性。

k3s的容器运行时可以使用docker或者containerd，本节介绍如何安装k3s以及对应的运行时。

关闭swap

为了性能考虑，不论安装k3s和k8s，都需要提前关闭swap。

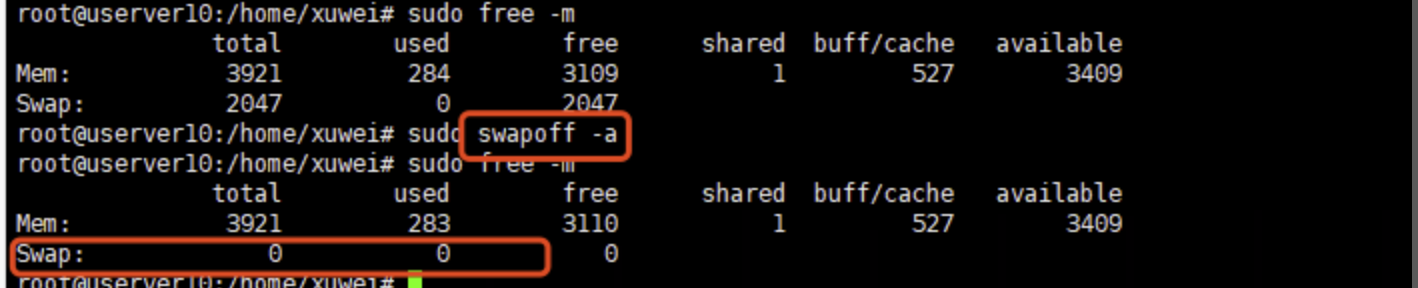

临时关闭

• 禁用命令：sudo swapoff -a
• 启用命令：sudo swapon -a
• 查看交换分区的状态： sudo free -m

永久关闭

永久关闭swap后，系统需要重启。虚拟机内存分配建议调整到2G以上，否则会导致图形界面难以进入。

关闭方式：

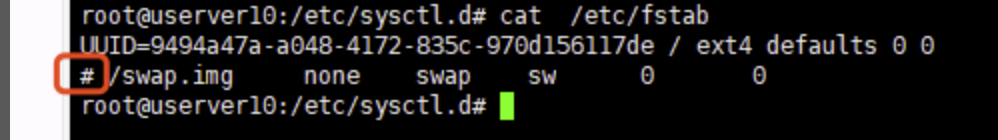

1、sudo vim /etc/fstab

2、将swap那行注释。

安装k3s+containerd

k3s的默认容器运行时是containerd，执行以下命令自动安装k3s和containerd并启动。

curl -sfL  https://rancher-mirror.oss-cn-beijing.aliyuncs.com/k3s/k3s-install.sh |

INSTALL_K3S_MIRROR=cn INSTALL_K3S_VERSION=v1.22.5+k3s1 INSTALL_K3S_EXEC="--no

-deploy traefik --no-deploy local-storage --write-kubeconfig ~/.kube/config --write-kubeconfig-mode 666" sh -

安装k3s+docker

如果需要使用docker作为k3s的容器运行时，需要先安装docker环境，执行以下命令安装docker：

# 安装docker curl -sSL https://get.daocloud.io/docker | sh # 执行docker命令免sudo sudo

usermod -aG docker "$USER" # 查看docker信息 docker info

执行一下命令安装k3s，并使用docker作为默认容器运行时启动k3s：

curl -sfL https://rancher-mirror.oss-cn-beijing.aliyuncs.com/k3s/k3s-install.sh |

 INSTALL_K3S_MIRROR=cn INSTALL_K3S_VERSION=v1.22.5+k3s1 INSTALL_K3S_EXEC="-

-no-deploy traefik --no-deploy local-storage --docker --write-kubeconfig ~/.kube/config --write-kubeconfig-mode 666" sh -

2.2 安装边缘计算框架

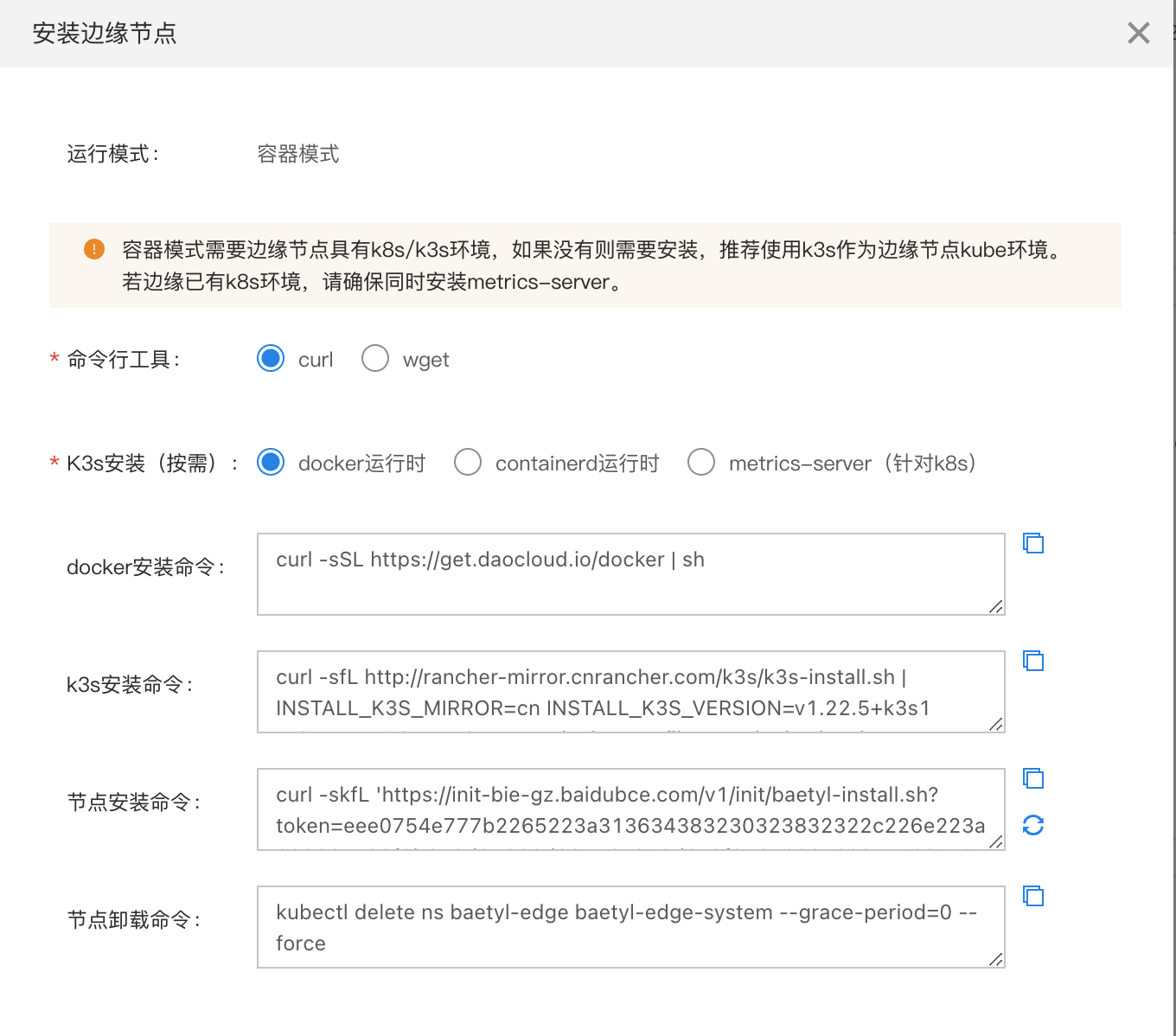

点击边缘节点，进入到节点详情界面，点击安装，在弹框中复制边缘计算框架安装命令，如下图所示：

在边缘节点执行在线安装命令，命令会自定下载安装包并执行安装，前提条件是边缘设备能够连接互联网。

3 验证边缘计算框架是否成功安装

安装边缘计算框架以后，执行一下命令：

sudo kubectl get pod -A

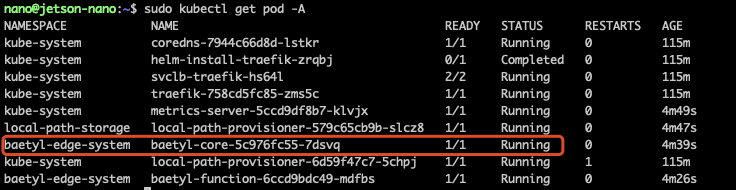

检查发现baetyl-core这个pod是否正常启动，如下图所示，baetyl-core处于Running状态，表示边缘计算框架安装成功。

可以通过以下命令查看baetyl-core的日志与描述：

sudo kubectl logs baetyl-core-5c976fc55-7dsvq -n baetyl-edge-system sudo kubectl

describe baetyl-core-5c976fc55-7dsvq -n baetyl-edge-system

注意：baetyl-core-5c976fc55-7dsvq 最后的随机数需要被替换为实际的值。

4、云端查看边缘节点

在创建成功以后，点击边缘节点，进入节点详情界面。可以查看节点信息、应用部署、子设备管理、节点影子，子设备管理与节点影子请参见相关具体章节，以下简单介绍节点信息与应用部署：

4.1 节点信息

节点信息主要包含：

• 系统信息

  • 主机名
  • 主机ID
  • 操作系统
  • CPU架构：例如arm64，amd64
  • 硬件规则：内存容量与CPU核数
  • k3s/k8s版本
  • 容器版本：docker，containerd
  • 外网IP
  • 内网IP：

• 边缘版本

  • 当前版本
  • 最新版本：可升级最新版本

• 节点资源监控

  • CPU使用率
  • 内存使用率
  • 磁盘使用率
  • 网络流量上行
  • 网络流量下行

• 节点标签

  • 边缘节点标签，默认会有一个baetyl-node-name的系统标签。

4.2 应用部署

应用部署信息包含：

• 应用状态

  • 应用部署名称
  • 应用类型
  • 期望版本
  • 上报版本
  • 节点标签
  • 描述
  • 部署状态
  • 创建时间

• 服务状态

  • 副本名称：1个服务可以有多副本，副本名称=服务名称+随机数
  • 负载类型
  • 运行状态
  • 内存：服务副本使用的内存大小
  • CPU：副本使用的CPU核数
  • 访问量
  • 所属应用：服务所属的应用
• 服务访问量监控 - 监控插件
