介绍
日志是一个系统不可缺少的组成部分，日志记录系统产生的各种行为，基于日志信息可以对系统进行问题排查，性能优化，安全分析等工作。 使用ELK(Elasticsearch、Logstash、Kibana) 结合Filebeat与Kafka构建日志分析系统，可以方便的对日志数据进行采集解析存储，以及近实时的查询分析。

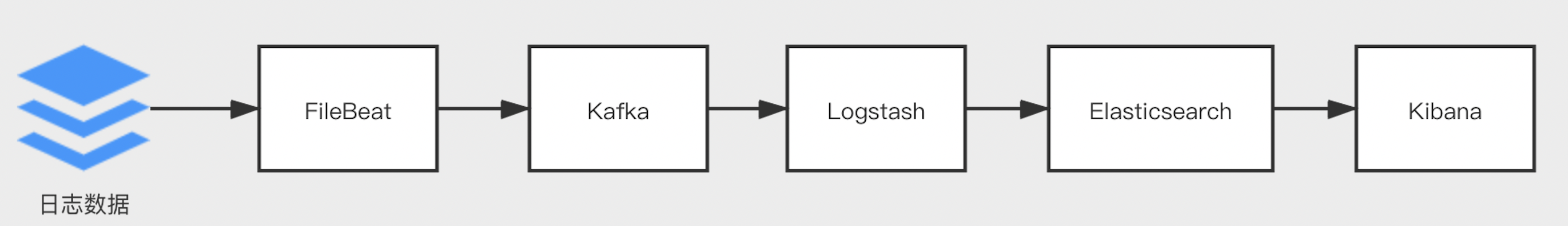

各组件在日志系统中的职责与关系如下所示：
- Filebeat：采集原始日志数据，输出数据到Kafka；
- Kafka：作为消息队列，存储原始日志数据；
- Logstash：消费Kafka中数据，解析过滤后，将其存储到Elasticsearch中；
- Elasticsearch：存储用于分析的日志数据，并提供查询、聚合的底层能力；
- Kibana：提供日志分析的可视化界面；
操作流程：
-
环境准备
包括：创建百度Elasticsearch（简称BES）集群、Kibana服务，安装Filebeat、Logstash、Kafka。
-
配置Filebeat：
配置Filebeat的input为系统日志，output为Kafka，将日志数据采集到Kafka的指定topic中。
-
配置Logstash：
配置Logstash的input为Kafka，output为BES，使用Logstash消费topic中的数据并传输到BES中。
-
查看日志消费状态：
在消息队列Kafka中查看日志数据的消费的状态，验证日志数据是否采集成功。
-
通过Kibana查看日志数据：
在Kibana控制台的Discover页面，查询采集的日志数据。
环境准备
-
创建BES集群
参考集群创建中的内容，完成BES集群的创建。
本文档中创建的BES集群选择7.4.2版本，Filebeat组件、Logstash组件使用的也是7.4.2版本。
-
创建Kibana服务

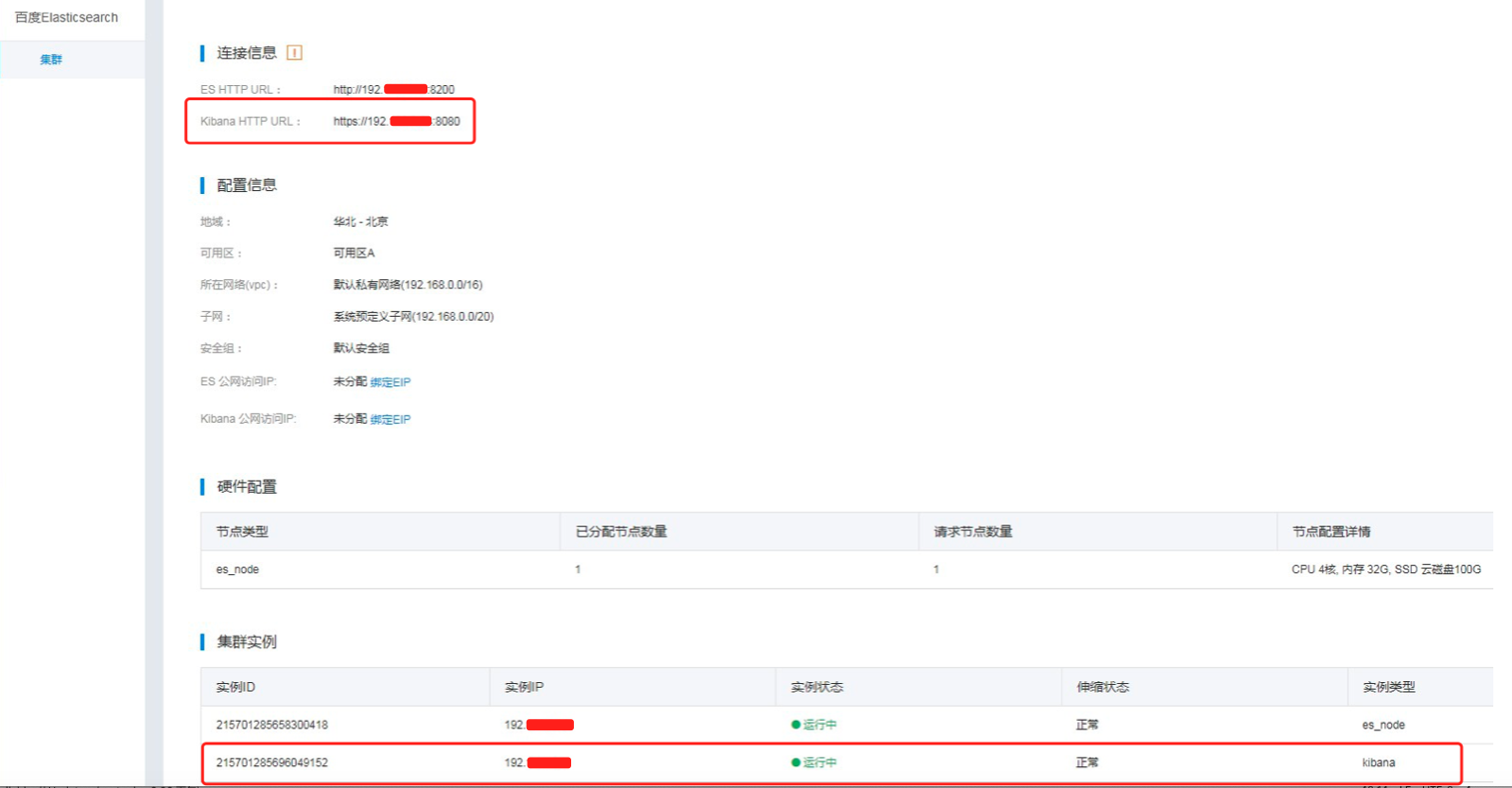

在完成BES集群创建后，除了已购买的BES节点，默认会附赠一个单节点的Kibana服务（Kibana节点支持按需自定义配置），如图所示：
通过上图连接信息中所示的Kibana HTTP URL可以直接访问Kibana服务。
Kibana用户名密码与BES服务的用户名密码相同，详见账号使用说明
-
安装Filebeat
下载7.4.2的oss版本Filebeat；
wget https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-oss-7.4.2-linux-x86_64.tar.gz
解压安装Filebeat；
tar -zxvf filebeat-oss-7.4.2-linux-x86_64.tar.gz
-
安装Logstash
下载7.4.2的oss版本Logstash；
wget https://artifacts.elastic.co/downloads/logstash/logstash-oss-7.4.2.tar.gz
解压安装Logstash；
tar -zxvf logstash-oss-7.4.2.tar.gz
-
安装、配置Kafka服务
5.1 下载Zookeeper（Kafka服务依赖Zookeeper）；
wget https://mirrors.tuna.tsinghua.edu.cn/apache/zookeeper/zookeeper-3.6.2/apache-zookeeper-3.6.2-bin.tar.gz
5.2 解压安装Zookeeper；
tar -zxvf apache-zookeeper-3.6.2-bin.tar.gz
5.3 配置Zookeeper；
vi conf/zoo.cfg
zoo.cfg内容如下所示：
tickTime=2000 dataDir=/your_path/apache-zookeeper-3.6.2-bin/data clientPort=2181 initLimit=5 syncLimit=2 admin.serverPort=8888
配置参数说明，如下所示：
参数名称 参数说明 tickTime 服务器之间或客户端与服务器之间维持心跳的时间间隔 dataDir 数据文件目录 clientPort 客户端连接端口 initLimit Leader-Follower初始通信时限 syncLimit Leader-Follower同步通信时限 admin.serverPort 内置Jetty绑定的port 5.4 启动Zookeeper；
bin/zkServer.sh start
5.5 下载Kafka；
wget https://archive.apache.org/dist/kafka/2.0.1/kafka_2.12-2.0.1.tgz
5.6 解压安装Kafka；
tar -zxvf kafka_2.12-2.0.1.tgz
5.7 配置Kafka；
cd kafka_2.12-2.0.1 vi config/server.properties
server.properties内容如下所示：
broker.id=0 zookeeper.connect=localhost:2181
配置参数说明，如下所示：
参数名称 参数说明 broker.id Kafka集群实例的唯一标识 zookeeper.connect Zookeeper的连接地址 5.8 启动Kafka；
bin/kafka-server-start.sh config/server.properties
5.9 创建名称为 logdata 的 topic，用于接收采集数据，命令示例如下所示：
bin/kafka-topics.sh --create --zookeeper 127.0.0.1:2181 --replication-factor 2 --partitions 20 --topic logdata
命令参数说明，如下所示：
参数名称 参数说明 zookeeper Zookeeper的连接地址 topic topic的名称 replication-factor topic的副本数 partitions topic的分区数量
配置Filebeat
1.创建Filebeat采集配置文件；
cd filebeat-oss-7.4.2-linux-x86_64
vi filebeat.kafka.yml
filebeat.kafka.yml内容如下：
filebeat.inputs:
- type: log
enabled: true
paths:
- /your_path/*.log
output.kafka:
hosts: ["**.**.**.**:9092"]
topic: logdata
version: 2.0.1
配置参数说明，如下所示：
| 参数名称 | 参数说明 |
|---|---|
| type | 输入类型，设置为log，表示输入源为日志 |
| enabled | input处理器的开关 |
| paths | 需要监控的日志文件的路径 |
| hosts | 消息队列Kafka的地址 |
| topic | 日志输出到消息队列Kafka的topic |
| version | Kafka的版本 |
2.启动Filebeat；
./filebeat -e -c filebeat.kafka.yml
配置Logstash
1.创建配置文件logstash.conf；
cd logstash-oss-7.4.2
vi logstash.conf
logstash.conf内容如下：
input {
kafka {
bootstrap_servers => ["127.0.0.1:9092"]
group_id => "log-data"
topics => ["logdata"]
codec => json
}
}
filter {
}
output {
elasticsearch {
hosts => "http://es_ip:es_http_port"
user =>"your username"
password =>"your password"
index => "kafka‐%{+YYYY.MM.dd}"
}
}
配置参数说明，如下所示：
| 参数名称 | 参数说明 |
|---|---|
| bootstrap_servers | Kafka的地址 |
| group_id | Kafka消费者组id |
| topics | Kafka的topic名称 |
| codec | 数据格式 |
| hosts | BES服务地址 |
| user | BES账号 |
| password | BES账号的密码 |
| index | 数据写入的索引 |
2.启动Logstash；
bin/logstash -f logstash.conf
更多Logstash的使用说明，详见Logstash使用指南。
查看日志消费状态
使用如下命令查看消费状态；
bin/kafka-consumer-groups.sh --bootstrap-server 127.0.0.1:9092 --group log-data --describe
命令参数说明，如下所示：
| 参数名称 | 参数说明 |
|---|---|
| bootstrap_servers | Kafka的地址 |
| group | Kafka消费者组 |

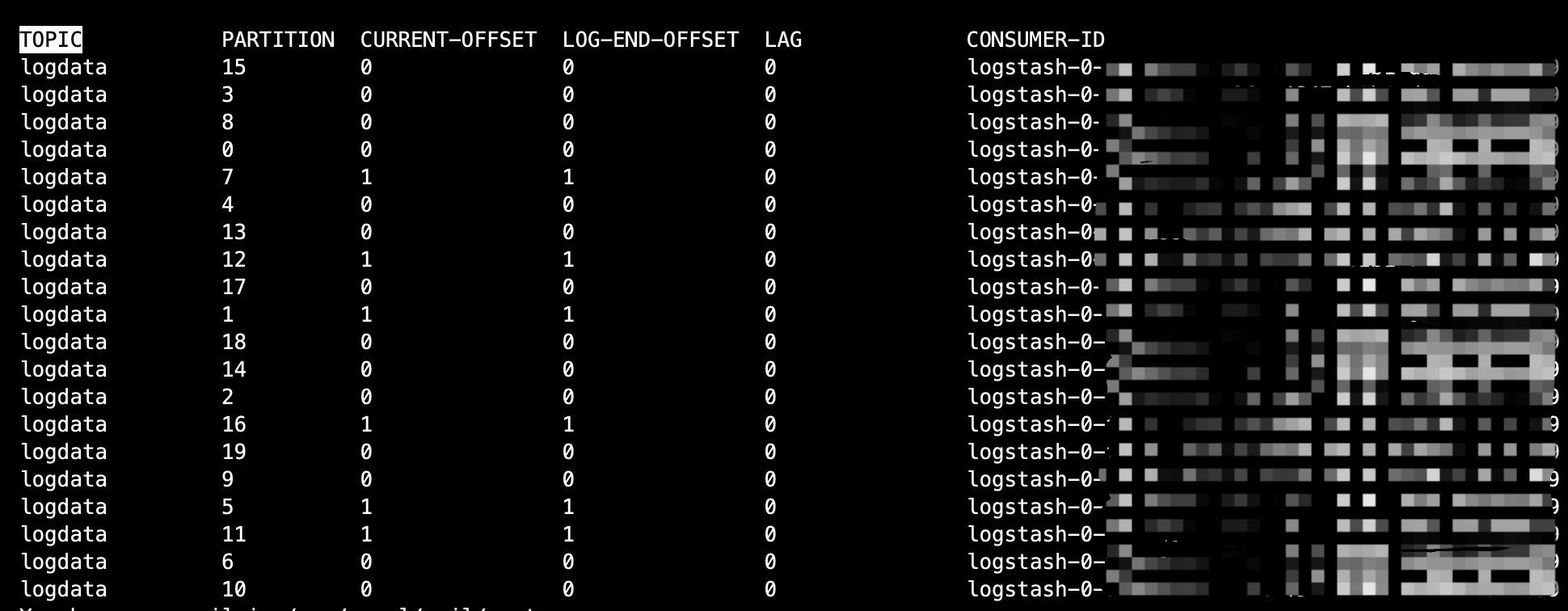

执行结果如下所示：
结果属性说明，如下所示：
| 参数名称 | 参数说明 |
|---|---|
| topic | Kafka的topic名称 |
| partition | topic的分区id |
| current-offset | consumer消费的具体位移 |
| log-end-offset | partition的最高位移 |
| lag | 堆积量 |
| consumer-id | 消费者id |
通过Kibana查看日志数据
完成以下的配置后，即可通过Kibana查看日志数据。
1.创建索引模式

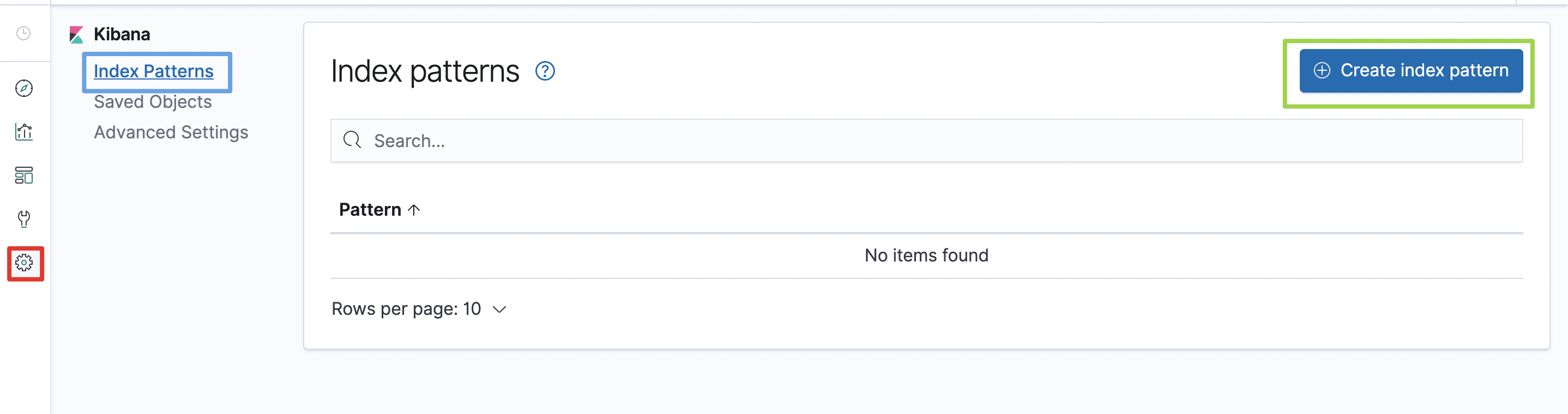

在左侧导航栏，点击Management（下图中红框位置）后，在Kibana区域点击Index Patterns（下图中蓝框位置），然后再点击Create index pattern按钮（下图绿框位置）

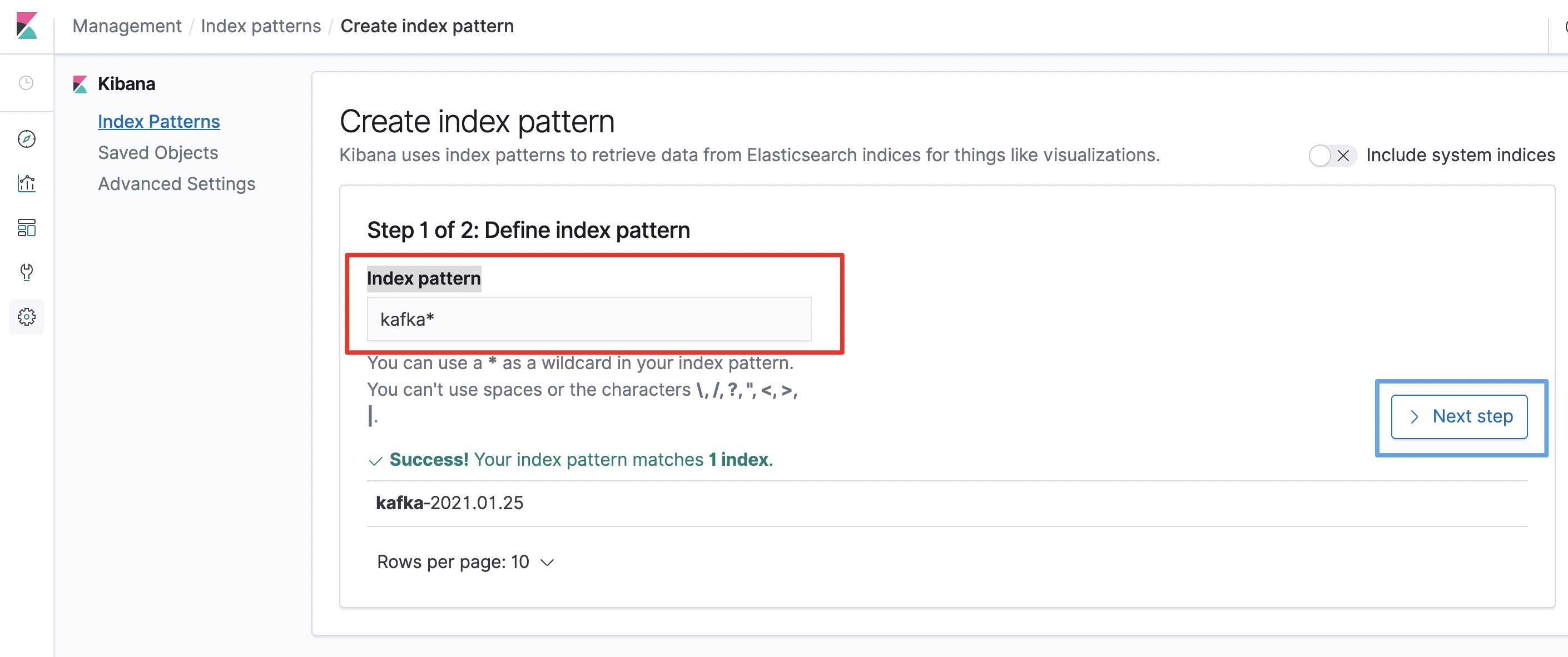

在Index pattern处（下图红框位置）填入kafka*，然后点击点击Next Step按钮（下图中蓝框位置）

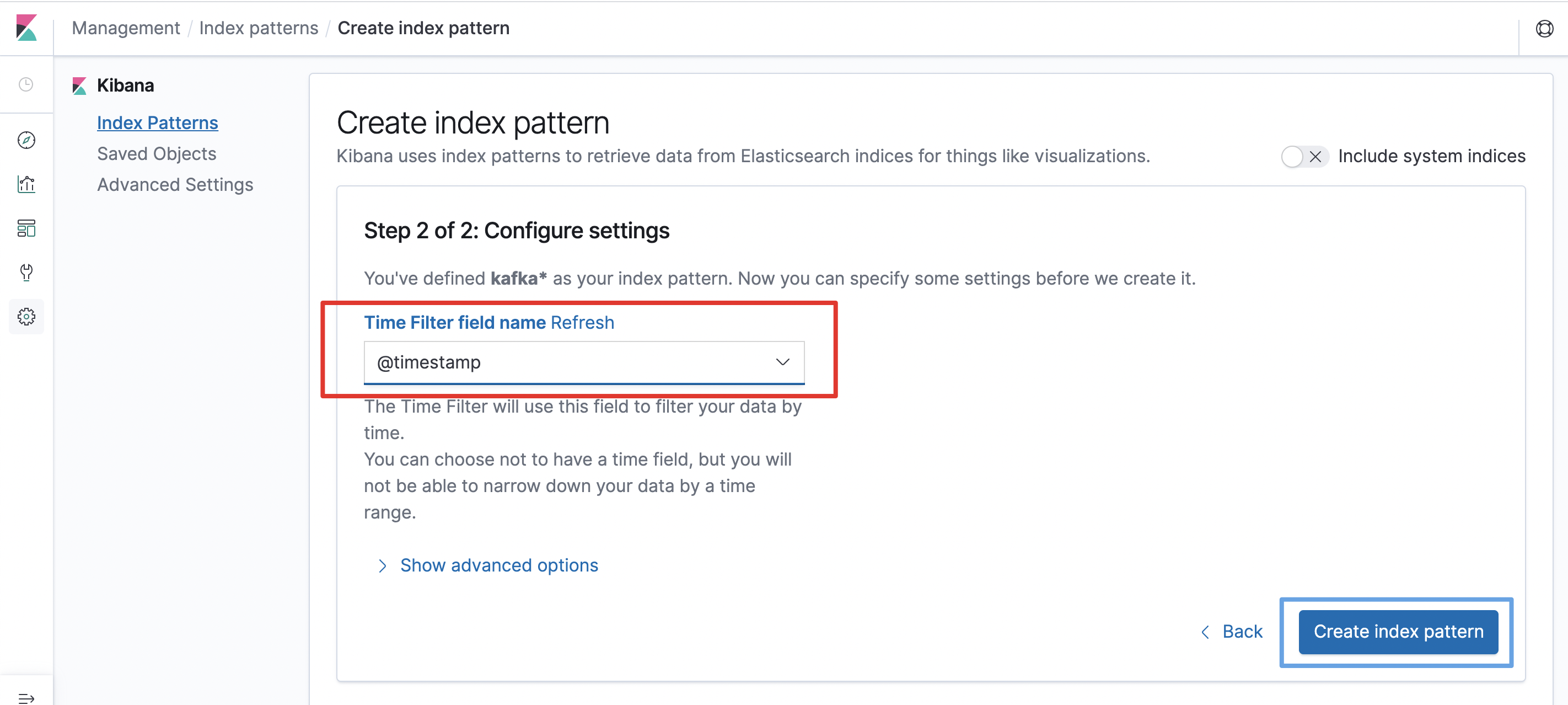

为Time Filter field name选择@timestamp字段（下图中红框位置），然后点击Create index pattern按钮（下图中蓝框位置）
2.查看日志数据

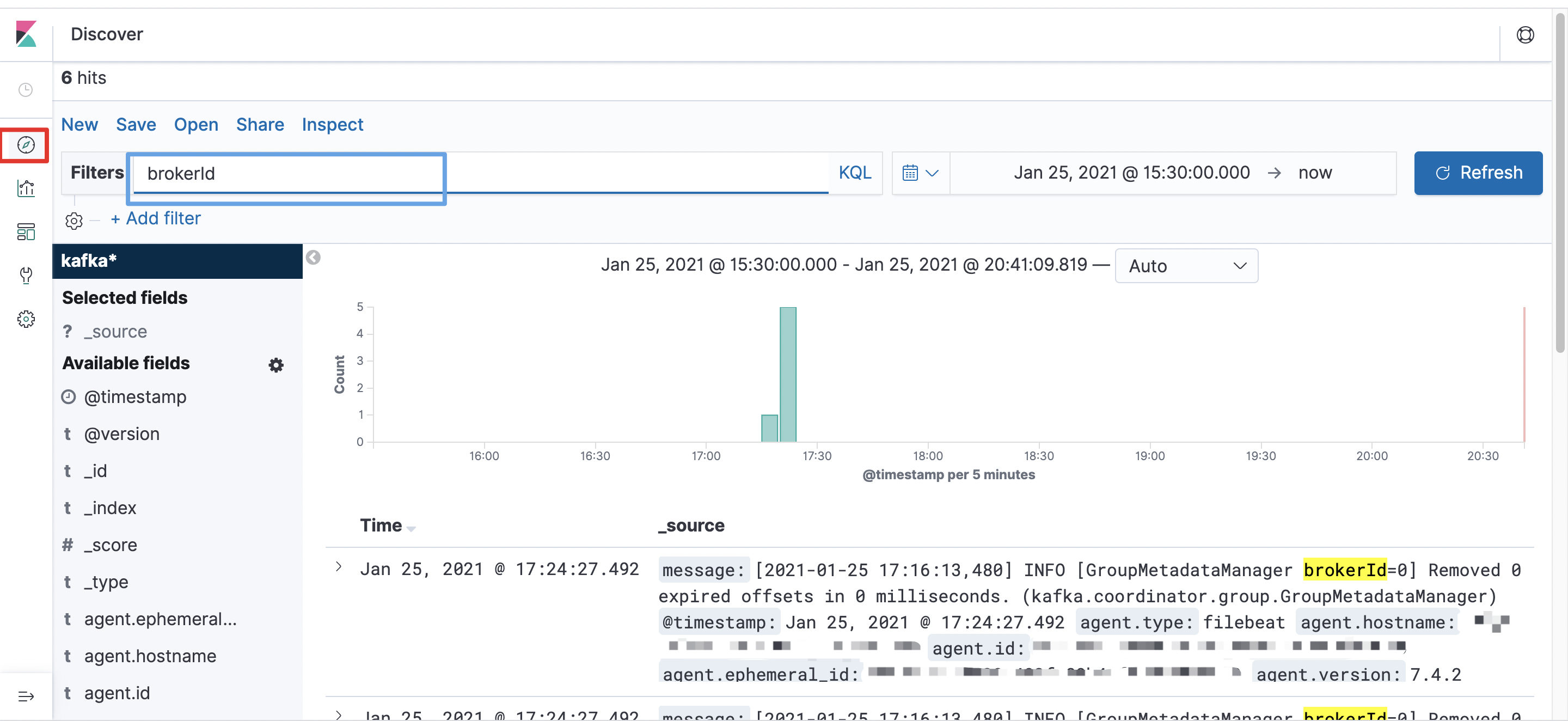

在左侧导航栏，点击Discover（下图中红框位置）后，即可以查询日志数据
更多Kibana的使用说明，详见Kibana使用指南中的内容。
