简介

本文档描述货架拼接iOS SDK如何使用。

系统支持

系统：iOS 9.0 以上

硬件：armv7 arm64 （Starndard architectures）（暂不支持模拟器）

Release Notes

集成指南

库依赖

SDK依赖以下静态库/动态库，需正确集成至项目中并配置Framework Search Paths / Header Search Paths / Library Search Paths：

• opencv2.framework：OpenCV V4.5.2，必须引入
• libmontage_algo.a：手机端实时拼接功能库，可选引入，集成时请一并拷贝头文件目录montage_algo至项目合适路径
• libEasyDL.a：模糊图像检测引擎库，可选引入，集成时请一并拷贝头文件目录EasyDL至项目合适路径
• libpaddle_api_full_bundled.a：模糊图像检测引擎库，可选引入，集成时请一并拷贝头文件目录paddlelite至项目合适路径

libEasyDL.a 和 libpaddle_api_full_bundled.a 需同时引入才可支持模糊图像检测

集成摄像头相关逻辑

UI部分包括摄像头代码均开源，可参考以下文件，用户拷贝相关代码至项目中即可，并修改相应文件名以避免符号冲突：

• easydl-stitch-ios/ViewController/ImagePickerViewController：云端拼接拍照逻辑，重合度算法开源
• easydl-stitch-ios/ViewController/MBStitchCameraViewController：手机端实时拼接拍照逻辑，拼接等相关算法依赖 libmontage_algo.a
• easydl-stitch-ios/ViewController/VideoStitchViewController#startUIImagePicker()：云端拼接视频逻辑入口，参考该方法内对系统UIImagePickerController的使用

拍照拼接参数配置

// easydl-stitch-ios/EasyDLStitch/EasyDLStitchParams.h

#define kThreshold 75 // 判断重合的阈值,0~100之间
#define kStrategy "phash" // 重合算法,类型：["ahash","phash","dhash"]
#define kThetaZ 60 // 手机倾斜Z轴角度阈值
#define kThetaXY 20 // 手机倾斜XY轴角度阈值
#define kOverLapControl true // 是否与遮罩重合才可以拍照
#define kOrientationControl true // 是否手机持握方向符合要求才可以拍照
#define kSkipFrames 3 // 跳过视频帧比对的数量，比如3为每3帧比对一次
#define kBrightnessLow -3 // 光线强度阈值，-99~99之间
#define kBrightnessHigh 5 // 光线强度阈值，-99~99之间
#define kBrightnessControl false // 是否光线符合要求才可以拍照

参数说明：

• 获取重合度有"ahash","phash","dhash"三种算法，返回0~100之间的数值，越大表示重合度越高。不同算法返回的数值有区别，需相应调整阈值
• 手机倾斜XY轴指左右倾斜，Z轴是前后倾斜，当倾斜角度过大会影响拼接效果
• 设置只有手机倾斜角度、待拍摄图片与上一张图片重合度、环境光线亮度等条件符合要求才拍摄图片，保证拍摄效果
• 相机默认为每秒30帧，修改kSkipFrames的值调节做重合度对比的速度，避免卡顿或拍摄状态切换过快

视频拼接参数配置

体验APP中对视频截取帧的频率为1秒1帧，由于每个视频的帧数不能大于60，所以体验APP不能拼接长度大于60s的视频。开发者可根据实际情况调整截帧的频率，并相应限制视频长度。调整频率方法：

// easydl-stitch-ios/ViewController/StitchViewController.m

static int frameInterval = 1;//截帧间隔（秒）

并在合适的地方提示视频长度限制：

UIAlertController *actionSheet = [UIAlertController alertControllerWithTitle:@"选择对象(视频长度不能超过60s)"

 message:nil preferredStyle:UIAlertControllerStyleActionSheet];

SDK工程结构

EasyDL-Image-Stitching-iOS
|- LIB
    |- include
        |- montage_algo/ // 手机端实时拼接功能库头文件
        |- EasyDL/       // 手机端实时拼接模糊图像检测引擎头文件
        |- paddlelite/   // 手机端实时拼接模糊图像检测引擎头文件
    |- libs
        |- opencv2.framework 		        // OpenCV库
        |- libmontage_algo.a 		        // 手机端实时拼接功能库
        |- libEasyDL.a                  // 手机端实时拼接模糊图像检测引擎
        |- libpaddle_api_full_bundled.a // 手机端实时拼接模糊图像检测引擎
|- EasyDLStitch
    |- images/              // 资源文件
    |- easydl-stitch-ios/   // Demo工程文件
    |- RES/
        |- conf.json       // API配置文件
        |- fuzzy_model/    // 模糊图像检测模型

SDK调用流程

获取鉴权

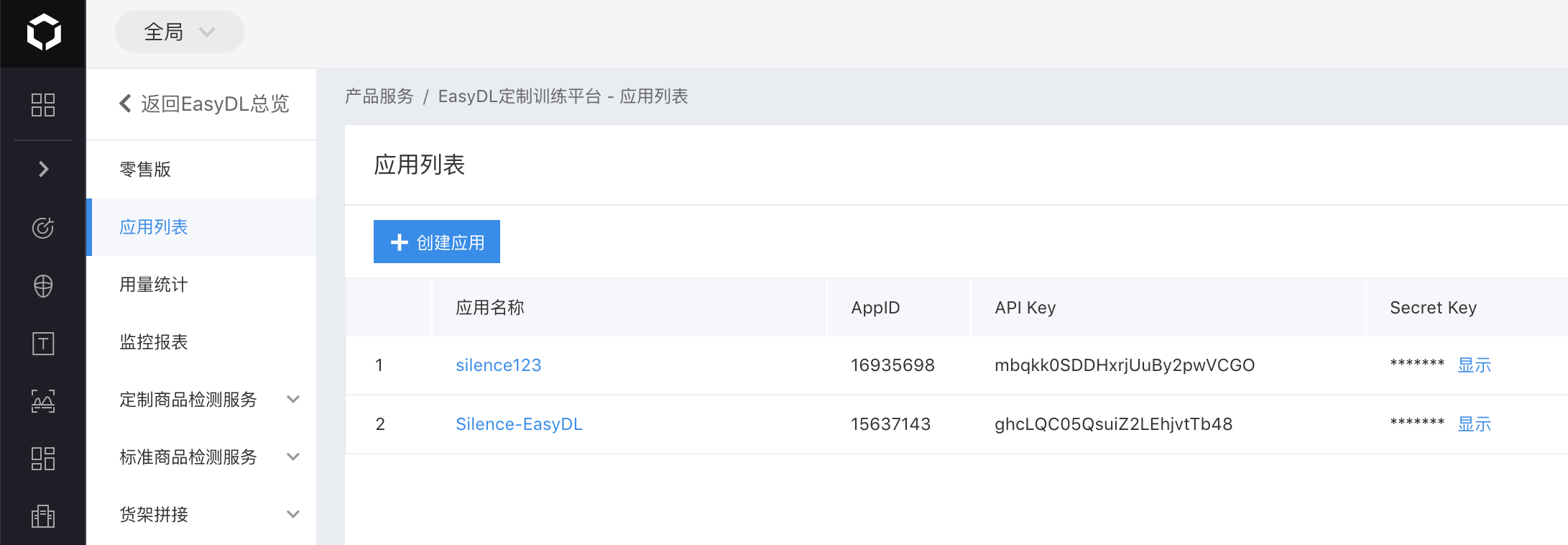

1. 进入EasyDL零售版的百度智能云控制台应用列表页面，如下图所示：

1. 如果还未创建应用，请点击「创建应用」按钮进行创建。创建应用后，参考鉴权参考文档，使用API Key(AK)和Secret Key(SK)获取access_token

下载SDK包后，填写ak、sk等信息。在RES/conf.json相应位置填入：

{
  "ak": "Mz0zhObvEZ6lnG1K3renXXXX", // API Key的值

  "sk": "188fRHYvLPmlPrNCDpBnkhL3ydXXXXX", // Secret Key的值

  "apiUrl": "https://aip.baidubce.com/rpc/2.0/ai_custom_retail/v1/detection/XXXX"  // 定制商品检测服务API
}

云端非实时拼接调用流程

1. 创建任务：开始拼接整个流程
2. 加货架图：上传图片
3. 开始任务：启动货架拼接离线任务
4. 查询任务：查询拼接任务的状态和结果

其他：

1. 取消任务：取消正在进行或者等待的任务
2. 任务列表：查询所有状态的任务列表
3. 终止任务：终止正在进行或者等待的任务

调用API

云端拼接API的调用逻辑已封装在EasyDLStitchApiService文件中，以下为SDK调用货架拼接API的方法说明。货架拼接API接口的返回值及其他信息参见文档货架拼接API调用方法。

创建拼接任务

- (void)createSpliceTaskWithConfig:(NSDictionary *)config successHandler:(SuccessBlock)successHandler

 failHandler:(FailureBlock)failHandler;

其中config为参数，后面两个回调block。参数取值及描述：

上传图片

- (void)uploadImageWithConfig:(NSDictionary *)config successHandler:(SuccessBlock)successHandler

 failHandler:(FailureBlock)failHandler;

其中config为参数，后面两个回调block。参数取值及描述：

启动拼接任务

-(void)startSpliceTaskWithConfig:(NSDictionary *)config successHandler:(SuccessBlock)successHandler

failHandler:(FailureBlock)failHandler;

其中config为参数，后面两个回调block。参数取值及描述：

查询任务状态

-(void)queryTaskResultWithConfig:(NSDictionary *)config successHandler:(SuccessBlock)

successHandler failHandler:(FailureBlock)failHandler;

其中config为参数，后面两个回调block。参数取值及描述：

查询任务列表

-(void)listTaskWithConfig:(NSDictionary *)config successHandler:(SuccessBlock)

successHandler failHandler:(FailureBlock)failHandler;

其中config为参数，后面两个回调block。参数取值及描述：

终止任务

-(void)terminateTaskWithConfig:(NSDictionary *)config successHandler:(SuccessBlock)

successHandler failHandler:(FailureBlock)failHandler;

其中config为参数，后面两个回调block。参数取值及描述：

手机端实时拼接调用流程

1. 准备目录
2. 对比图片：新图片(now)在参与实时拼接前需先与上一张参与拼接的图片(last)进行对比，如果now与last的对比特征合法则可以成功拼接，否则无法得到理想实时拼接结果
3. 实时拼接：SDK会寻找now.jpg并进行实时拼接得到新拼接结果
4. 上传云端，得到结果

其他：

1. 撤销拼接：撤销最后一次拼接结果

SDK的调用

手机端实时拼接的调用逻辑已封装在EasyDLMBStitchApiService文件中，包括商品检测API以及拼接算法的调用，以下为SDK调用的方法说明。

准备目录

实时拼接过程中产生的文件需保存在本地，首先初始化准备保存的目录。单个拼接任务的保存目录不可发生变化。

- (void)prepare;

// 调用示例
[[EasyDLMBStitchApiService sharedService] prepare];

对比图片

- (void)compareImage:(UIImage *)image firstFrame:(BOOL)isFirstFrame completionHandler

:(CompletionHandler)completionHandler;

// 调用示例
[[EasyDLMBStitchApiService sharedService] compareImage:image firstFrame:_firstFrameCompare

 completionHandler:^(id responseObject, NSError *error) {
    if (error) {
        NSLog(@"%@", error.localizedDescription);
    } else {
      	// 回调结果
        CompareResult *compareResult = responseObject;
      	// do something
    }
}];

参数说明：

• image：当前要参与对比的图片

• isFirstFrame：是否是第一帧

  • 第一帧的定义取决于上一张参与拼接的图片（last）是否已经被对比过。假设有图片A和B，
  • 先用A与last对比，且last是初次被对比，此时isFirstFrame应为true，再用B与last对比，此时isFirstFrame应为false
• completionHandler：异步回调，在主线程

CompareResult

// montage_algo/EasyDLStitchAlgo.h

// 当前图片相对上一张参与拼接的图片的方位
@property(nonatomic) ImageDirection direction;
/**
 * 是否需要判断方向，如当拍摄完图片过近时，direction可能由于两图过于相似而不可靠，这种情况不需要判断方向，即该值=false
 * 一般direction不可靠时，该值=false
 * 对比的两张图是第一次对比时，该值=false
 * 当该值=true时，请在调用实时拼接API前确认方法是否合法，否则可能导致拼接失败
 */
@property(nonatomic, getter = needCheckDirection) BOOL checkDirection;
// 对比结果中的方位是否合法，非法的方位将无法完成拼接
@property(nonatomic) BOOL directionValid;
// 两张图片重叠部分的点位
@property(nonatomic, retain) NSArray *points;
// 两张图片重叠状态
@property(nonatomic) OverlapStatus overlapStatus;
// 最后一次参与拼接的图片序号，从1开始
@property(nonatomic) int lastImgIndex;

对比结果的合法性判断参考

switch (compareResult.overlapStatus) {
    case OverlapStatus_Correct:
        if (compareResult.needCheckDirection && !compareResult.directionValid) {
            // 非法，当前参与对比的图片方位不正确，无法拼接
        } else {
            // 合法
        }
        break;
    case OverlapStatus_TooFar:
        // 非法，两张图重叠度过低
        break;
    case OverlapStatus_TooClose:
        // 非法，两张图重叠度过高
        break;
}

实时拼接

• 建议调用拼接前参考【对比结果的合法性判断】，用不合法的对比结果进行实时拼接将无法获得正确输出
• 将要参与拼接的图片必须命名为“now.jpg”（也可使用EasyDLMBStitchApiService.FILENAME_IMAGE_NOW），并保存在[EasyDLMBStitchApiService sharedService].currentTask.workDir指向的目录下，否则实时拼接无法正常工作。成功拼接后"now.jpg"会被SDK重新命名为{index}.jpg，其中{index}代表图片序号。
• 为获得更快的拼接效率，建议减小参与拼接的图片尺寸；为了保证拼接效果，缩放后的图片尺寸应不小于宽648和高864

- (void)stitchImageWithCompareResult:(CompareResult *)compareResult completionHandler:(CompletionHandler)completionHandler;

// 调用示例
[[EasyDLMBStitchApiService sharedService] stitchImageWithCompareResult:_latestCompareResult completionHandler:

^(id responseObject, NSError *error) {
    if (error) {
        NSLog(@"%@", error.localizedDescription);
    } else {
      	// 回调结果
        StitchResult *stitchResult = responseObject;
      	// do something
    }
}];

// 保存now.jpg示例
NSURL *workDirUrl = [EasyDLMBStitchApiService sharedService].currentTask.workDir;
/* 小图为拼接，大图为获得更好的商品检测效果 */
[EasyDLFileManager saveImage:image toUrl:[workDirUrl URLByAppendingPathComponent:FILENAME_IMAGE_NOW]

 andResizeTo:CGSizeMake(648, 864)];
// SDK默认使用保存的一系列`{index}.jpg`调用商品检测API并取得结果。
// 由于建议减小该系列图片尺寸以获得更优的拼接效率，但同时更小尺寸的图片对商品检测精度有一定影响，

因此为提高精度，建议同时保存最佳尺寸的图片用于上传云端。
[EasyDLFileManager saveImageForBestInfer:image toUrl:[workDirUrl URLByAppendingPathComponent:

[NSString stringWithFormat:@"%@/%@", DIR_NAME_FULL_IMAGE, FILENAME_IMAGE_NOW]]];

参数说明：

• compareResult：对比图片回调返回的结果
• completionHandler：异步回调，在主线程。该回调在拼接任务全部完成后到达，如需更快获取缩略图和完整拼接图，可配置EasyDLMBAPIStitchDelegate协议

StitchResult

// montage_algo/EasyDLStitchAlgo.h

// 拼接错误码，0表示成功，其他为错误
@property(nonatomic) int errCode;
// 最近一张参与拼接的图片的序号
@property(nonatomic) int latestImgIndex;
// 缩略拼接图路径
@property(nonatomic, retain) NSURL *thumbnailUrl;
// 完整拼接图路径
@property(nonatomic, retain) NSURL *fullImageUrl;

EasyDLMBAPIStitchDelegate

// easydl-montage-ios/EasyDLStitch/EasyDLMBStitchApiService.h

@protocol EasyDLMBAPIStitchDelegate- (void)onStitchThumbnailGenerated:(NSURL *)thumbnailURL;
- (void)onStitchFullImageGenerated:(NSURL *)fullImageURL;
@end

// 配置示例
[EasyDLMBStitchApiService sharedService].stitchDelegate = self;

上传云端，得到结果

- (void)mergeDetectedResultsWithCompletionHandler:(CompletionHandler)completionHandler;

// 调用示例
[[EasyDLMBStitchApiService sharedService] mergeDetectedResultsWithCompletionHandler:^(id responseObject, NSError *error) {
    if (error) {
        NSLog(@"%@", error.localizedDescription);
    } else {
      	// 回调结果
        MergeResult *mergeResult = responseObject;
      	// do something
    }
}];

参数说明：

• completionHandler：异步回调，在主线程。该回调在检测任务全部完成后到达，如需感知检测任务的开始和进度更新，可配置EasyDLMBAPIMergeDelegate协议

MergeResult

// montage_algo/EasyDLStitchAlgo.h

// 错误码，0表示成功，其他为错误
@property(nonatomic) int errCode;
// 商品检测并去重合并后的结果
@property(nonatomic, retain) NSDictionary *correctSKUDict;

EasyDLMBAPIMergeDelegate

// easydl-montage-ios/EasyDLStitch/EasyDLMBStitchApiService.h

@protocol EasyDLMBAPIMergeDelegate- (void)onMergeResultsStarted:(int)totalImageCount;
- (void)onMergeProgressUpdated:(int)totalImageCount completedCount:(int)completedCount;
@end

// 配置示例
[EasyDLMBStitchApiService sharedService].mergeDelegate = self;

撤销拼接

SDK支持撤销最后一次拼接结果，如需撤销多张，请多次操作

- (void)undoLastTakenImageWithCompletionHandler:(CompletionHandler)completionHandler;

// 调用示例
[[EasyDLMBStitchApiService sharedService] undoLastTakenImageWithCompletionHandler:^(id responseObject, NSError *error) {
    if (error) {
        NSLog(@"%@", error.localizedDescription);
    } else {
      	// 回调结果，包含撤销后，当前最后一次参与拼接的图片信息
        ImageInfo *lastImageInfo = responseObject;
      	// do something
    }
}];

参数说明：

• completionHandler：异步回调，在主线程

ImageInfo

// easydl-montage-ios/EasyDLStitch/EasyDLMBStitchApiService.h

// 图片序号
@property(nonatomic) int index;
// 图片列坐标
@property(nonatomic) int x;
// 图片行坐标
@property(nonatomic) int y;

模糊图像检测

手机端实时拼接已接入AI模型以支持模糊图像检测，除参考库依赖正确引入依赖库，

需保证 RES/fuzzy_model 目录下的模型文件存在。调用示例如下，也可参考 EasyDL-Stitch/easydl-stitch-ios/ViewController/MBStitchCameraViewController.m 文件中对 FuzzyModelProxy 的使用：

// 模型初始化
- (NSError *)modelInit;
// 推理图像判断是否模糊
- (void)inferImage:(UIImage *)image completionHandler:(void (^)(BOOL fuzzy, NSError *error))completionHandler;

// 调用示例
FuzzyModelProxy *fuzzyModelProxy = [[FuzzyModelProxy alloc] init];
[fuzzyModelProxy modelInit];
if (fuzzyModelProxy && fuzzyModelProxy.engineActive) {
    [fuzzyModelProxy inferImage:image completionHandler:^(BOOL fuzzy, NSError *error) {
        if (!error && !fuzzy) {
            // 图像非模糊
        } else {
            // 图像模糊或推理失败
        }
    }];
}

阈值设置

手机端实时拼接支持设置：

• 最小IOU置信度
• 最大IOU置信度
• NMS置信度
• 商品检测API最大重试次数

// easydl-montage-ios/EasyDLStitch/EasyDLMBStitchApiService.h

/**
 * 最小拼接引导置信度
 */
@property(nonatomic) CGFloat minIOUThreshold;
/**
 * 最大拼接引导置信度
 */
@property(nonatomic) CGFloat maxIOUThreshold;
/**
 * 去重置信度
 */
@property(nonatomic) CGFloat nmsIOUThreshold;
/**
 * 商品检测API重试次数
 */
@property(nonatomic) int detectRetryTimes;
/**
 * 商品检测API最大并发数
 */
@property(nonatomic) int maxQPS;

错误码

以下为SDK使用的错误码，API接口错误码参见货架拼接API错误码。
