简介

本文介绍SDK的的功能使用，即下载包中的sdk module。

SDK为货架拼接云端非实时API和手机端实时拼接的封装，无任何额外功能。如果有和API文档不符的地方，以SDK为准。

支持Android Level 22及以上编译和使用。

Release Notes

测试

获取鉴权

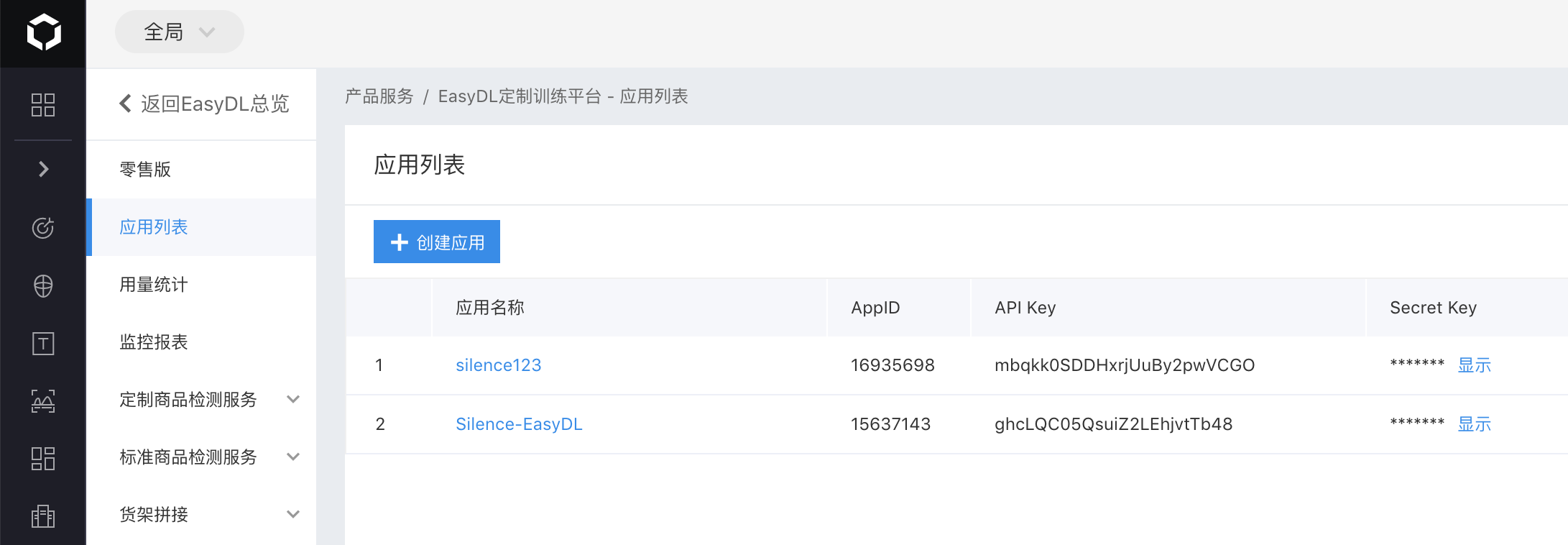

1. 进入EasyDL零售版的百度智能云控制台应用列表页面，如下图所示：

1. 如果还未创建应用，请点击「创建应用」按钮进行创建。创建应用后，参考鉴权参考文档，使用API Key(AK)和Secret Key(SK)获取access_token

{
    "ak": "Mz0zhObvEZ6lnG1K3renXXXX", // API Key的值
    "sk": "188fRHYvLPmlPrNCDpBnkhL3ydXXXXX", // Secret Key的值
    "apiUrl": "https://aip.baidubce.com/rpc/2.0/ai_custom_retail/v1/detection/XXXX"  // 定制商品检测服务API
}

正常情况下，启动的app及其功能和扫描二维码一致

demo的请求和结果会放在/sdcard/com.baidu.ai.easydl.montage中

测试云端非实时拼接mini demo

测试app通过后，可以修改app/src/main/AndroidManifest.xml 内的启动app，修改为 "com.baidu.ai.easydl.minidemo.MiniActivity"

MiniActivity中有3个task，测试时需要填入 Appkey， AppSecret， ApiUrl信息

• ApiTestAsyncTask ，测试简单流程。
• QueryAsyncTask ， 测试查询列表。
• RequestTestAsyncTask，测试assets/request下的图片输入。这个目录可以从SD卡中/sdcard/com.baidu.ai.easydl.montage/X/request复制。

云端非实时拼接调用流程

第1步， 创建任务，上传图片
1）【创建任务：开始拼接整个流程】
2）【加货架图：上传图片】
3）【开始任务：启动货架拼接离线任务】

第2步，不定时查询结果，一般10分钟后有结果参数
【查询结果：查询任务运行状态或者结果】

其它可选操作：
【终止任务：终止正在进行或者等待的任务】
【任务列表：查询所有状态的任务列表】

SDK 调用

根据调用流程， SDK有两种调用方式：

• StitchApi，api的封装
• StitchTask，StitchApi的封装，避免taskId的传递。一个task对应一个StitchTask

返回参数以及其他信息详见文档货架拼接API调用方法。

StitchApi

初始化

/**
* 初始化
* @param appKey 网页上的应用的appkey
* @param secretKey 网页上的应用的appSecret
*/ public StitchApi(String appKey, String secretKey) { super(appKey, secretKey); } /**
* 初始化
* @param appKey 网页上的应用的appkey
* @param secretKey 网页上的应用的appSecret
* @param connection 自定义HTTP连接
*/ public StitchApi(String appKey, String secretKey, ISdkConnection connection)

{ super(appKey, secretKey, connection); }

创建任务

public CreateStitchResponse create(CreateStitchRequest request);

// CreateStitchRequest 及 CreateStitchResponse  参数同API文档

同步上传图片

public CommonStitchResponse upload(UploadImageRequest request);

// UploadImageRequest 及 CreateStitchResponse  参数同API文档

设置图片的话，以下2个方法2选1 public void setImageFile(String imageFile)；

 public void setImageInputStream(InputStream inputStream)

异步上传图片

public void uploadAsync(UploadImageRequest request, IApiResponseListener<CommonStitchResponse>

listener) // UploadImageRequest   参数同API文档 // IApiResponseListener<CommonStitchResponse>

 接口： onSdkResponse(CommonStitchResponse response, String userDefinedRequestId)

// 其中userDefinedRequestId是在UploadImageRequest 里面设置的 // 使用 clearAysncQueue()可以清空未开始的任务

开始任务

CommonStitchResponse start(CommonStitchRequest request)

查询结果

public QueryStitchReponse query(CommonStitchRequest request)

任务列表

public ListStitchResponse list(ListStitchRequest request)

StitchTask

一个任务新建一个StitchTask 调用方式同 StitchApi， 参数中不必设置taskId

AbstractApiRequest

目前Request类的基类 。

// 设置自定义请求Id， 调用异步接口的回调使用 public void setUserDefinedRequestId(String userDefinedRequestId)

 // 设置是否添加debug日志 public void setEnableDebug(boolean enableDebug)

CommonStitchResponse 及 AbstractApiResponse

// 获取任务状态 public String getTaskStatus(); // 获取logId public String getLogId();

// 获取服务端返回的原始json public JSONObject getOriginalJson(); // 获取请求 public AbstractApiRequest getRequest();

手机端实时拼接调用流程

第1步：初始化
1）【获取实例】
2）【初始化API】

第2步：对比图片
新图片(now)在参与实时拼接前需先与上一张参与拼接的图片(last)进行对比，如果now与last的对比特征合法则可以成功拼接，否则无法得到理想实时拼接结果

第3步：实时拼接
SDK会寻找now.jpg并进行实时拼接得到新结果

第4步：上传云端，得到结果

SDK 调用

手机端实时拼接各流程通过 MobileStitchAPI 调用，具体使用和返回参数见下

初始化

MobileStitchAPI不支持多线程，且仅有一个实例以保证实时拼接过程中的正确文件操作。

获取实例

/**
 * 获取实例
 *
 * @param appKey 网页上的应用的appkey
 * @param secretKey 网页上的应用的appSecret
 * @param apiUrl 商品检测服务API
 */ public static MobileStitchAPI getInstance(String appKey, String secretKey, String apiUrl); /**
 * 获取实例
 *
 * @param appKey 网页上的应用的appkey
 * @param secretKey 网页上的应用的appSecret
 * @param apiUrl 商品检测服务API
 * @param numConcurrency 同时调用商品检测API的并发数
 */ public static MobileStitchAPI getInstance(String appKey, String secretKey, String apiUrl, int numConcurrency);

初始化API

/**
 * 初始化API
 *
 * @param workDirPath 保存实时拼接过程产生的各类文件的路径
 */ public void init(String workDirPath);

• 异步回调：MobileStitchAPIListener.onAPIPrepared(int, int[])

对比图片

/**
 * 对比当前图片与上一张参与拼接的图片
 *
 * @param currentImgBitmap 当前要参与对比的图片
 * @param firstFrame       是否是第一帧
 */ public void compareImages(Bitmap currentImgBitmap, boolean firstFrame);

• 第一帧的定义取决于上一张参与拼接的图片（last）是否已经被对比过。假设有图片A和B，先用A与last对比，且last是初次被对比，此时firstFrame应为true，再用B与last对比，此时firstFrame应为false。
• 异步回调：MobileStitchAPIListener.onImagesCompared(CompareResult)

CompareResult

// 当前图片相对上一张参与拼接的图片的方位，参考MobileStitchAPI.DIRECTION_{LEFT|UP|RIGHT|DOWN|UNKNOWN}

 public int getDirection(); // 对比结果中的方位是否合法，非法的方位将无法完成拼接 public boolean isDirectionValid(); /**
 * 是否需要判断方向，如当拍摄完图片过近时，direction可能由于两图过于相似而不可靠，这种情况不需要判断方向，即该值=false
 * 一般direction不可靠时，该值=false
 * 对比的两张图是第一次对比时，该值=false
 * 当该值=true时，请在调用实时拼接API前确认方法是否合法
 */ public boolean needCheckDirection(); // 两张图片重叠部分的点位 public List<PointF> getPoints();

对比结果的合法性判断参考

switch (compareResult.getOverlapStatus()) { case CompareResult.OVERLAP_CORRECT: if

 (compareResult.needCheckDirection() && !compareResult.isDirectionValid()) { //

 非法，当前参与对比的图片方位不正确，无法拼接 } else { // 合法 } break; case CompareResult.OVERLAP_TOO_FAR:

 // 非法，两张图重叠度过低 break; case CompareResult.OVERLAP_TOO_CLOSE: // 非法，两张图重叠度过高 break; }

实时拼接

/**
 * 拼接图片
 *
 * @param compareResult 对比图片回调返回的结果
 */ public void stitchImage(CompareResult compareResult);

• 建议调用拼接前参考【对比结果的合法性判断】，用不合法的对比结果进行实时拼接将无法获得正确输出
• 将要参与拼接的图片必须命名为“now.jpg”（也可使用MobileStitchAPI.IMAGE_NAME_NOW），并保存在初始化API时的 workDirPath 目录下，否则实时拼接无法正常工作。成功拼接后"now.jpg"会被SDK重新命名为{index}.jpg，其中{index}代表图片序号。
• 为获得更快的拼接效率，建议减小参与拼接的图片尺寸；为了保证拼接效果，缩放后的图片尺寸应不小于宽648和高864

• 异步回调：

  • 缩略拼接图生成：MobileStitchAPIListener.onStitchThumbnailGenerated(String)
  • 完整拼接图生成：MobileStitchAPIListener.onStitchFullImageGenerated(String)
  • 拼接完成：MobileStitchAPIListener.onStitchCompleted(MobileStitchResult)

MobileStitchResult

// 获取缩略拼接图路径 public String getThumbnailPath(); // 获取完整拼接图路径 public String getFullImgPath();

 // 获取最近一张参与拼接的图片的序号 public int getLatestPhotoIndex(); // 拼接是否成功 public boolean isSuccess();

保存最佳尺寸的图片以提高商品检测精度

SDK默认使用以上保存的一系列{index}.jpg调用商品检测API并取得结果，由于建议减小该系列图片尺寸以获得更优的拼接效率，但同时更小尺寸的图片对商品检测精度有一定影响，因此为提高精度，建议同时保存最佳尺寸的图片用于上传云端。

// 1.原图 Bitmap bitmap = getFromSomewhere(); // 2.计算最佳缩放系数 float scaleFactor

= calculateScaleFactor(bitmap); // 3.缩放获得最佳尺寸的图片 Bitmap scaledBitmap =

 Bitmap.createScaledBitmap(bitmap, (int) (bitmap.getWidth() * scaleFactor), (int)

(bitmap.getHeight() * scaleFactor), true); // 4.保存 String fullImgFilepath = workDirPath +

"/" + MobileStitchAPI.DIR_NAME_FULL_IMAGE + "/" + MobileStitchAPI.IMAGE_NAME_NOW; ImageUtil.

saveBitmap(scaledBitmap, fullImgFilepath); /**
 * 计算最佳缩放系数
 */ private float calculateScaleFactor(Bitmap originalBitmap) { int longerSide; int shorterSide;

if (originalBitmap.getWidth() > originalBitmap.getHeight()) { longerSide = originalBitmap.getWidth();

 shorterSide = originalBitmap.getHeight(); } else { longerSide = originalBitmap.getHeight();

 shorterSide = originalBitmap.getWidth(); } return Math.min(1333f / longerSide, 800f / shorterSide); }

撤销拼接结果

SDK支持撤销最后一次拼接结果，请自行编码删除最后一张参与拼接的图片，再调用MobileStitchAPI.notifyLatestPhotoDeletion()通知SDK，参考：

// 最后一张参与拼接的图片路径，workDirPath为初始化时工作目录路径 // latestPhotoIndex为最后一张参与拼接的图片序号，

可在 MobileStitchAPIListener 以下回调时赋值 //      1. onAPIPrepared() - 参数takenPhotoSize //

 2. onStitchCompleted() - 参数result.getLatestPhotoIndex() //      3. onDeletionConfirmed()

- 参数latestPhotoIndex String filepath = workDirPath + "/" + latestPhotoIndex + ".jpg";

// 删除图片 FileUtil.deleteFile(filepath); // 通知SDK // SDK确认删除后回调 MobileStitchAPIListener.

onDeletionConfirmed(int, int[]) mobileStitchAPI.notifyLatestPhotoDeletion();

上传云端，得到结果

/**
 * 上传云端检测，并获得结果
 */ public void mergeDetectResults();

• 异步回调：

  • 上传进度更新：MobileStitchAPIListener.onDetectProgressUpdated(int)
  • 检测完成：MobileStitchAPIListener.onDetectedResultsMerged(MergeResult)

MergeResult

// 获取商品检测并去重后的结果 public String getCorrectedSKUJson();

MobileStitchAPIListener

手机端实时拼接通过 MobileStitchAPIListener 异步回调各函数结果，监听器可通过：

• mobileStitchAPI.registerListener()注册
• mobileStitchAPI.unRegisterListener()注销

/**
 * API准备好时的回调
 *
 * @param takenPhotoSize 工作目录下已拍摄的图像数量
 * @param latestPhotoPos 最新拍摄图片的坐标
 */ void onAPIPrepared(int takenPhotoSize, int[] latestPhotoPos); /**
 * 图片对比完成
 *
 * @param compareResult 对比结果
 */ void onImagesCompared(CompareResult compareResult); /**
 * 调用拼接接口后，缩略图生成后的回调
 *
 * @param thumbnailName 缩略图在工作目录下的文件名
 */ void onStitchThumbnailGenerated(String thumbnailName); /**
 * 调用拼接接口后，完整拼接图片生成后的回调
 *
 * @param fullImageName 完成拼接图片在工作目录下的文件名
 */ void onStitchFullImageGenerated(String fullImageName); /**
 * 拼接完成回调
 *
 * @param mobileStitchResult 拼接结果
 */ void onStitchCompleted(MobileStitchResult mobileStitchResult); /**
 * 删除确认回调
 *
 * @param latestPhotoIndex -1=操作失败，否则返回删除后，最新拍摄图片的下标；如删除了3.jpg，将返回2
 * @param latestPhotoPos   最新拍摄图片的坐标
 */ void onDeletionConfirmed(int latestPhotoIndex, int[] latestPhotoPos); /**
 * 检测图片进度更新回调
 *
 * @param leftCount 剩余要处理图片的数量
 */ void onDetectProgressUpdated(int leftCount); /**
 * 商品检测并去重处理完成的回调
 *
 * @param mergeResult 检测并去重结果
 */ void onDetectedResultsMerged(MergeResult mergeResult);

模糊图像检测

手机端实时拼接已接入AI模型以支持模糊图像检测，需引入以下依赖库及模型文件：

• libedge-infer.so：模糊图像检测引擎库
• easyedge-sdk.jar：模糊图像检测引擎库
• sdk/src/main/assets/infer/：模糊图像检测模型所在文件夹

以下为调用示例，也可参考 app/src/main/java/com/baidu/ai/easydl/montage/page/photo/mobilestitch/MobileStitchViewPresenter.java 类中对 FuzzyModelProxy 的使用：

/* 初始化 */ FuzzyModelProxy fuzzyModelStateListener = new FuzzyModelProxy.ModelStateListener()

{ @Override public void onInitialized(Exception exception) { if (exception != null)

{ // 模糊模型初始化失败 } else { // 模糊模型初始化成功 } } @Override public void onDestroyed()

{ // 模糊模型销毁回调 } }; FuzzyModelProxy fuzzyModelProxy = new FuzzyModelProxy(mContext,

 fuzzyModelStateListener); fuzzyModelProxy.initModel(); /* 调用示例 */ if (fuzzyModelProxy.

modelEngineActivate()) { Bitmap bitmap = bitmapFromSomewhere(); fuzzyModelProxy.infer

(bitmap, new FuzzyModelProxy.ModelInferListener() { @Override public void onCompleted(boolean fuzzy)

{ if (!fuzzy) { // 图像非模糊 } else { // 图像模糊 } } @Override public void onException(Exception

 exception) { // 图像检测失败 } } } else { // 模糊图像推理引擎异常 } /* 销毁 */ if (fuzzyModelProxy

!= null) { fuzzyModelProxy.destroyModelEngine(); fuzzyModelStateListener = null; }

阈值的设置

手机端实时拼接支持设置：

1. 最小IOU置信度
2. 最大IOU置信度
3. NMS置信度
4. 商品检测API最大重试次数

/**
 * 设置最低iou置信度，需在init()后调用
 *
 * @param threshold 在0-1范围内有效
 */ public void setMinIouThreshold(float threshold); /**
 * 设置最高iou置信度，需在init()后调用
 *
 * @param threshold 在0-1范围内有效
 */ public void setMaxIouThreshold(float threshold); /**
 * 设置NMS置信度，需在init()后调用
 *
 * @param threshold 在0-1范围内有效
 */ public void setNmsIouThreshold(float threshold); /**
 * 设置商品检测API最大重试次数
 *
 * @param maxRetryTimes 最大重试次数，<=0无效
 */ public void setMaxRetryTimes(int maxRetryTimes);

集成指南

添加NDK编译架构

SDK依赖OpenCV库，需添加NDK编译选项，支持常用的两个架构，可参考app/build.gradle配置

ndk {
    abiFilters "arm64-v8a", "armeabi-v7a"
}

集成拍照逻辑

查看com.baidu.ai.easydl.montage.page.photo.take 包，里面均为摄像拍照逻辑。

拍照参数设置

package com.baidu.ai.easydl.montage.page.photo; public interface IPhotoParam { /**
     * 两张图片的hash算法
     */ String IMAGE_COMPARE_HASH_METHOD = "pHash"; // pHash,dHash,ahash /**
     * 两张图片的hash比较值
     */ float IMAGE_COMPARE_HASH_CONFIDENCE_THRESHOLD = 0.75f; /**
     * 相机的Sensor的旋转误差值， 取值为0-180，大于180表示忽略
     */ int SENSOR_ORIENTATION_EVENT_DELTA = 20; /**
     * 传感器的SensorY的旋转误差值， 取值为0-180，大于180表示忽略
     */ double SENSOR_ORIENTATION_SENSOR_Y_DELTA = Math.PI / 6; /**
     * 拍照建议的最低亮度值
     */ double SENSOR_LIGHT_LUMEN_MIN = 100; /**
     * 拍照建议的最高亮度值
     */ double SENSOR_LIGHT_LUMEN_MAX = 500; /**
     * 40%图片的透明度
     */ float IMAGE_SLIDE_TRANSPARENT_ALPHA = 0.5f; /**
     * 每行货架最多的照片数量，服务端支持最大60
     */ int SLOT_MAX_PHOTO_NUM = 60; // 下面的参数，请不要修改 float IMAGE_SLIDE_CROP_RATIO

= 0.4f; boolean IMAGE_COMPARE_HASH_DEBUG_SAVE_IMAGES = false; }
