参数
| 名称 | 功能描述 |
|---|---|
| CPU | HI3559AV100 |
| 内存 | DDR4L 8GB |
| 存储容量 |
64GB Emmc Mirco SD扩展，最大128GB |
| 网络 | 2个1000M/100M/10M自适应有线网络 |
| 显示 | HDMI显示 |
| RTC时钟 | 3年以上的RTC时间保存，20ppm时间精度 |
| 外设 |
1路RS485接口 2路USB3.0接口 2路通用GPIO 1路DEBUG的UART口 1路外部按键复位 1路内部蜂鸟器报警 |
| 电源输入 |
DC12V 5.5mm/2.1MM的DC头输入，最高电压支持24V POE供电，最大25W输出能力 |
| EMC能力 | 能通过IEC-61000-2/4/5三级以上标准 |
| 工作温度 | -20~60度@90%RH |
| 功耗 | 9W@12V |
| 整机尺寸 | 145mm*98mm*32mm（长、宽、高） |

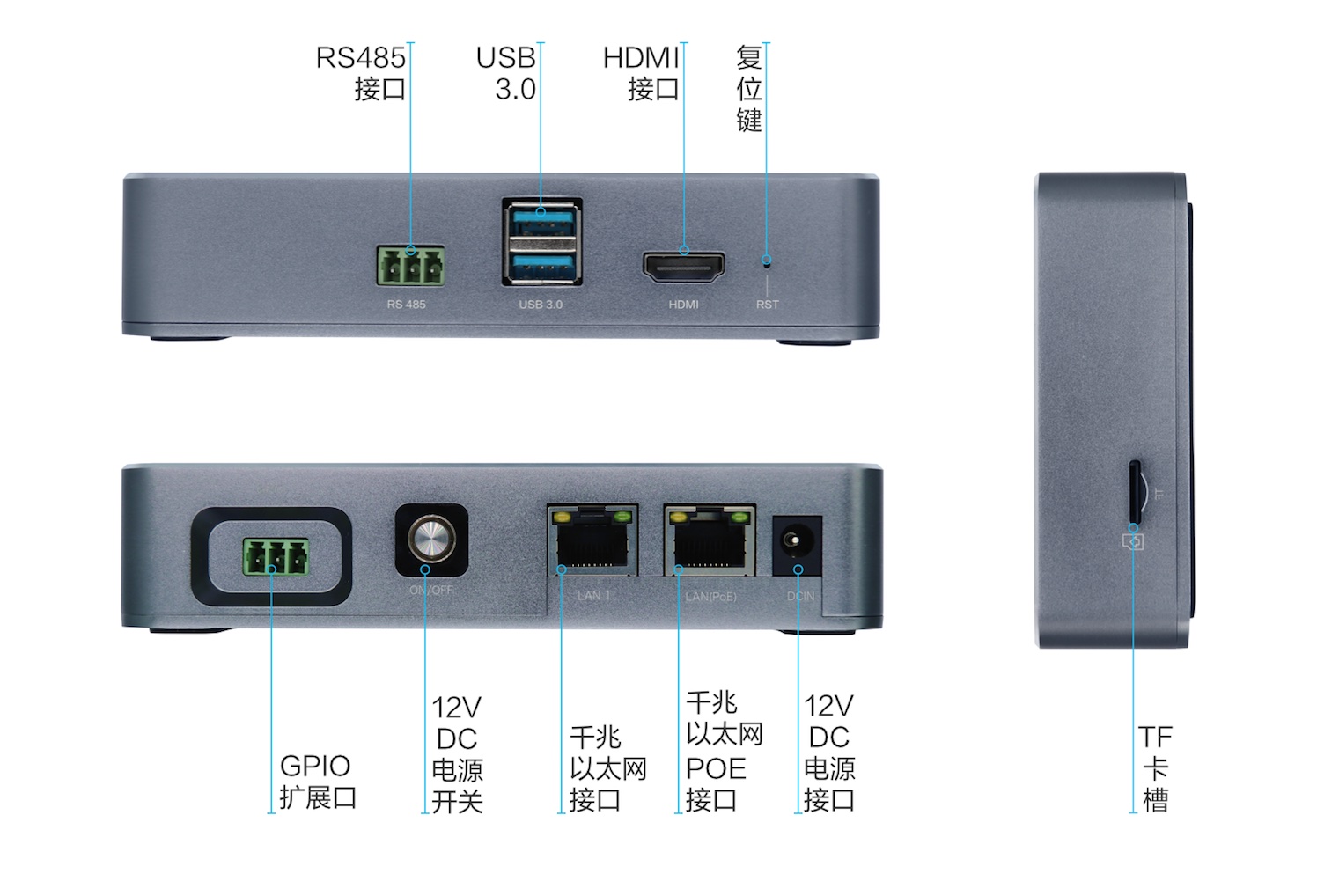

硬件接口
如上图所示，引脚顺序从左到右
RS485接口
| 引脚 | 信号定义 |
|---|---|
| 1 | GND |
| 2 | B |
| 3 | A |
扩展接口
| 引脚 | 信号定义 |
|---|---|
| 1 | GND |
| 2 | GPIO17_4_ALM_OUT2_3V3 |
| 3 | GPIO17_5_ALM_OUT1_3V3 |

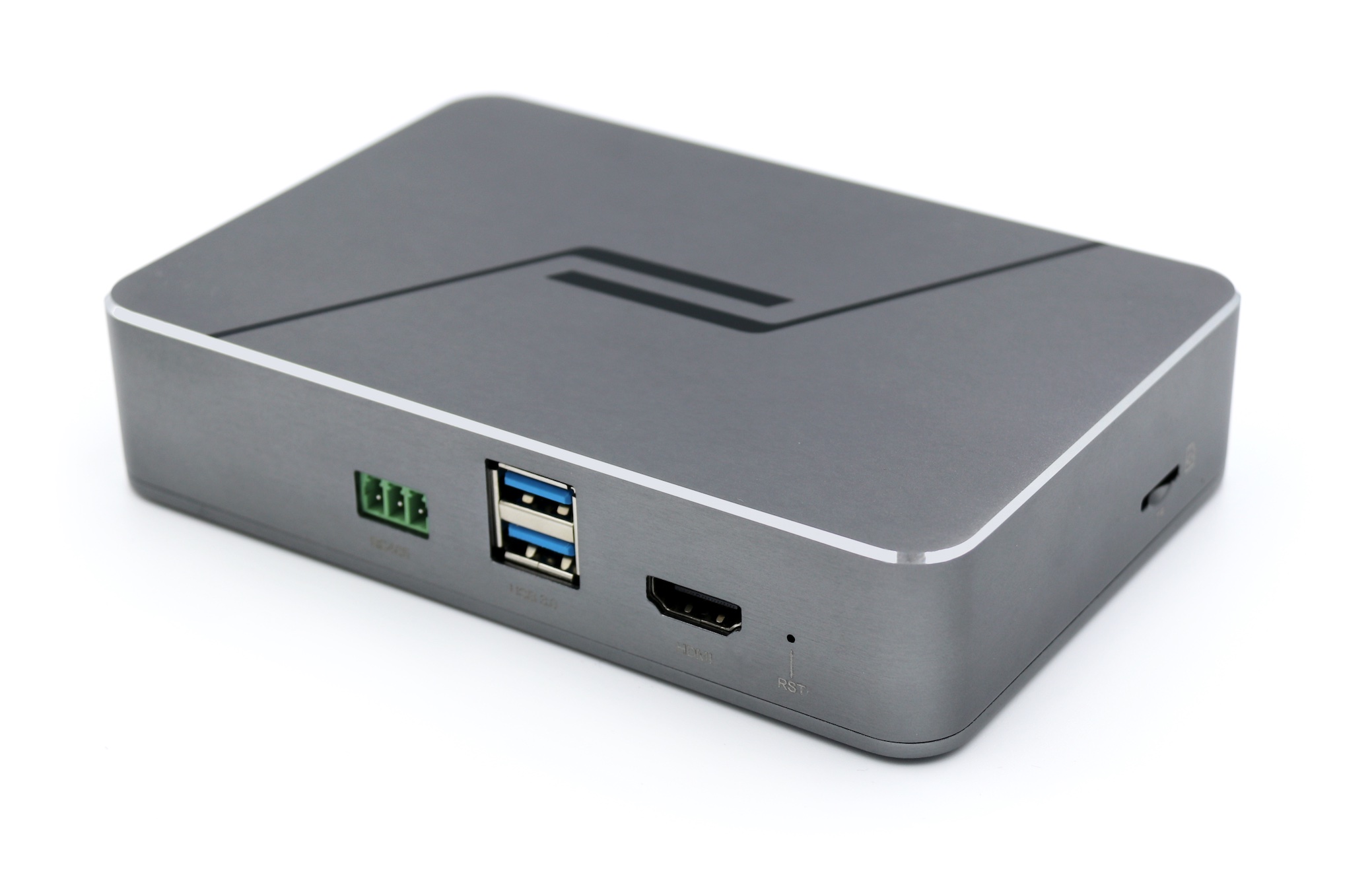

外观说明
