参数
硬件参数
| 名称 | 功能描述 |
|---|---|
| CPU | HI3516DV100 + Myraid 2 |
| 内存 | DDR3 1GB |
| 存储容量 |
8GB Emmc Mirco SD扩展，最大32GB |
| 网络 | 100M/10M自适应有线网络 |
| 图传传感器 | SONY 1/2.7 sensor， 200W分辨率，支持IR-CUT |
| 补光功能 |
室内版：无 室外版：自动或手动控制白光补光，可以控制补光强度 |
| 硬件功能 |
室内版： 1路百兆网络 1路RS485 1路继电器输出，1路报警输入 1 AUDIO 输出 1路MIC输入 外部按键复位 TF卡接口 室外版： 1路百兆网络 外部按键复位 12V电源接口 |
| 电源输入 |
DC12V 5.5mm/2.1MM的DC头输入，最高电压支持18V POE供电，最大13W输出能力 |
| 功耗 | 7W@12V(不包含补光灯) |
| 工作温度 | -20~+60度@90%RH |
| 套件尺寸 |
室内版：143mm*80mm*58mm(长*宽*高,不包含镜头) 室外版：184.1mm*90.4mm*87.3mm(长*宽*高,不包含镜头) |
| 防水级别（室外版） | IP66 |
镜头参数
室内版
| 名称 | 功能描述 |
|---|---|
| 类型 | RGB摄像头 |
| 焦距 | 6mm~22mm |
| 畸变率 | <5% |
| 视场角（对角/水平/垂直） | 52.2°×42.6°×32.1°~19.4°×15.5°×11.9° |
| 分辨率 | 200万 |
| 最低照度 | >0.01LUX @ F1.2 |
| 帧率 | 30FPS |
| 信噪比 | >50DB |
| 动态范围 | >105DB |
| 镜头变焦模式 | 手动调节 |
室外版
| 名称 | 功能描述 |
|---|---|
| 类型 | RGB摄像头 |
| 焦距 | 7mm~22mm |
| 畸变率 | <5% |
| 水平视角 | 43°~14° |
| 像面尺寸 | 1/2.8 |
| 光圈类型 | Fixed-Iris&IR-Cut |
| 接口类型 | M14 |
| 分辨率 | 200万 |
| 帧率 | 30FPS |
| 动态范围 | 57dB |
| 操作方式 | stepping Motor(变倍、聚焦) |
| 工作温度 | -20℃～+60℃ |
硬件接口

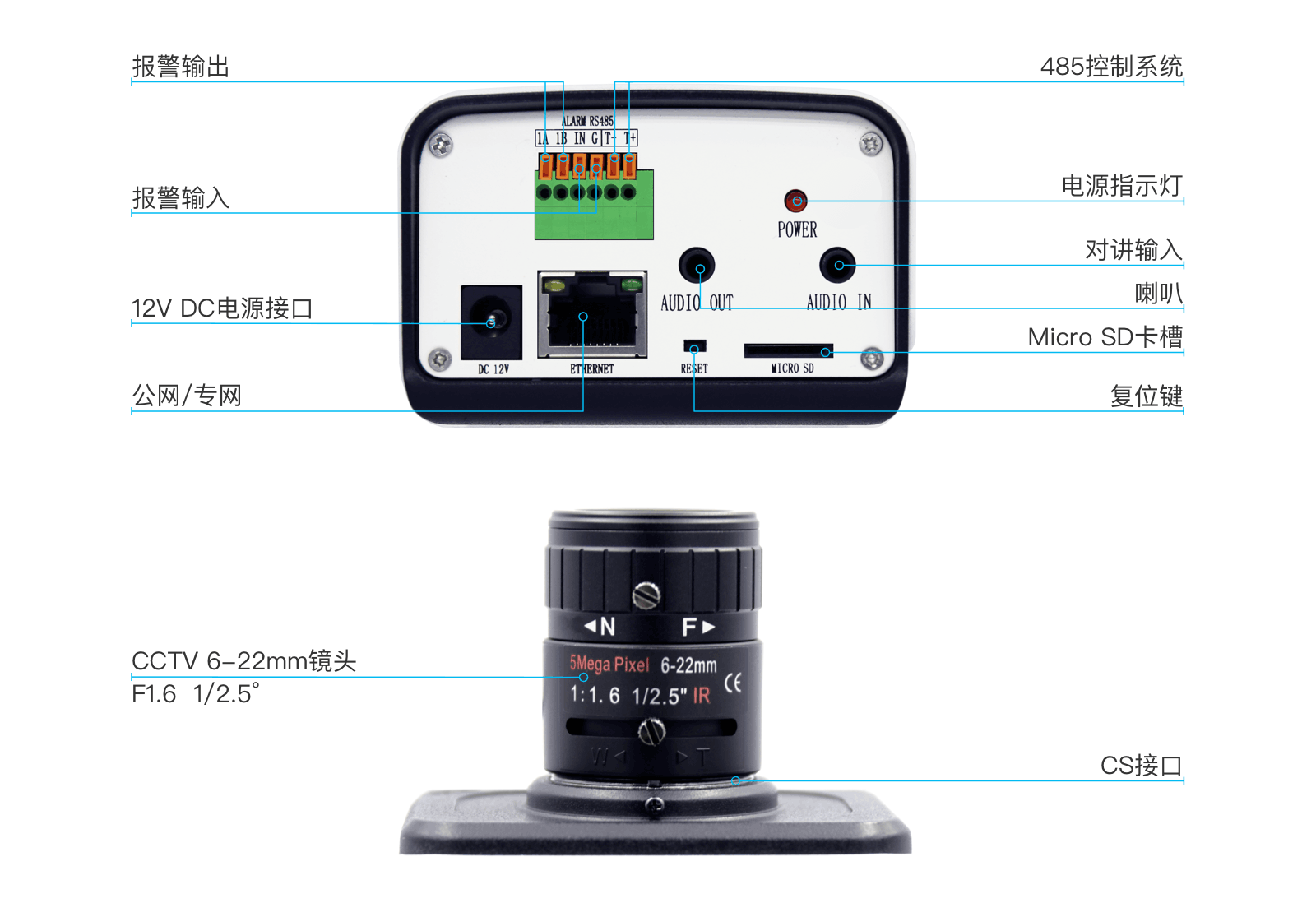

室内版
该整机采用通用型面板，接口有VEDIO和USB功能不能使用，其它的都可以使用，RS485可以和云台通信，报警信号可以通过软件来控制，AUDIO IN和OUT音频类接口，可以进行LINE IN和LINE OUT的输入输出功能，整机采用POE或者12V供电，请注意不能二者同时供电。
| 名称 | 功能描述 |
|---|---|
| UTP网络接口 | 连接以太网络设备，如以太网交换机、以太网集线器（HUB）等 |
| 语音对讲输入 （AUDIO IN） | 连语音输入设备，如有源拾音器（线性电平：2.0～2.4Vp-p，阻抗：1kΩ） |
| 音频输出（AUDIO OUT） | 连接音响设备，如喇叭等，用于语音对讲输出（线性电平、阻抗：600Ω） |
| 电源（DC 12V） | 客户可选配12V电源适配器 |
| 报警输出（1A 1B） | 接报警输出，1路开关量（外串接电源必须在DC12V电压、30mA电流范围内） |
| 报警输入（IN G） | 接报警输入，1路信号量（0～DC12V）报警 |
| RS-485接口（T+ T-） | 连接RS-485设备，如云台解码器等 |
| SD卡插槽 | 插入SD卡用于本地存储 |
| 视频输出（VIDEO OUT） | 暂无 |
室外版
| 名称 | 功能描述 |
|---|---|
| 百兆以太网络接口 | 连接以太网络设备，如以太网交换机、以太网集线器（HUB）等 |
| 电源（DC 12V） | 客户可选配12V电源适配器 |
| 复位键 | 系统复位重启功能 |
外观说明

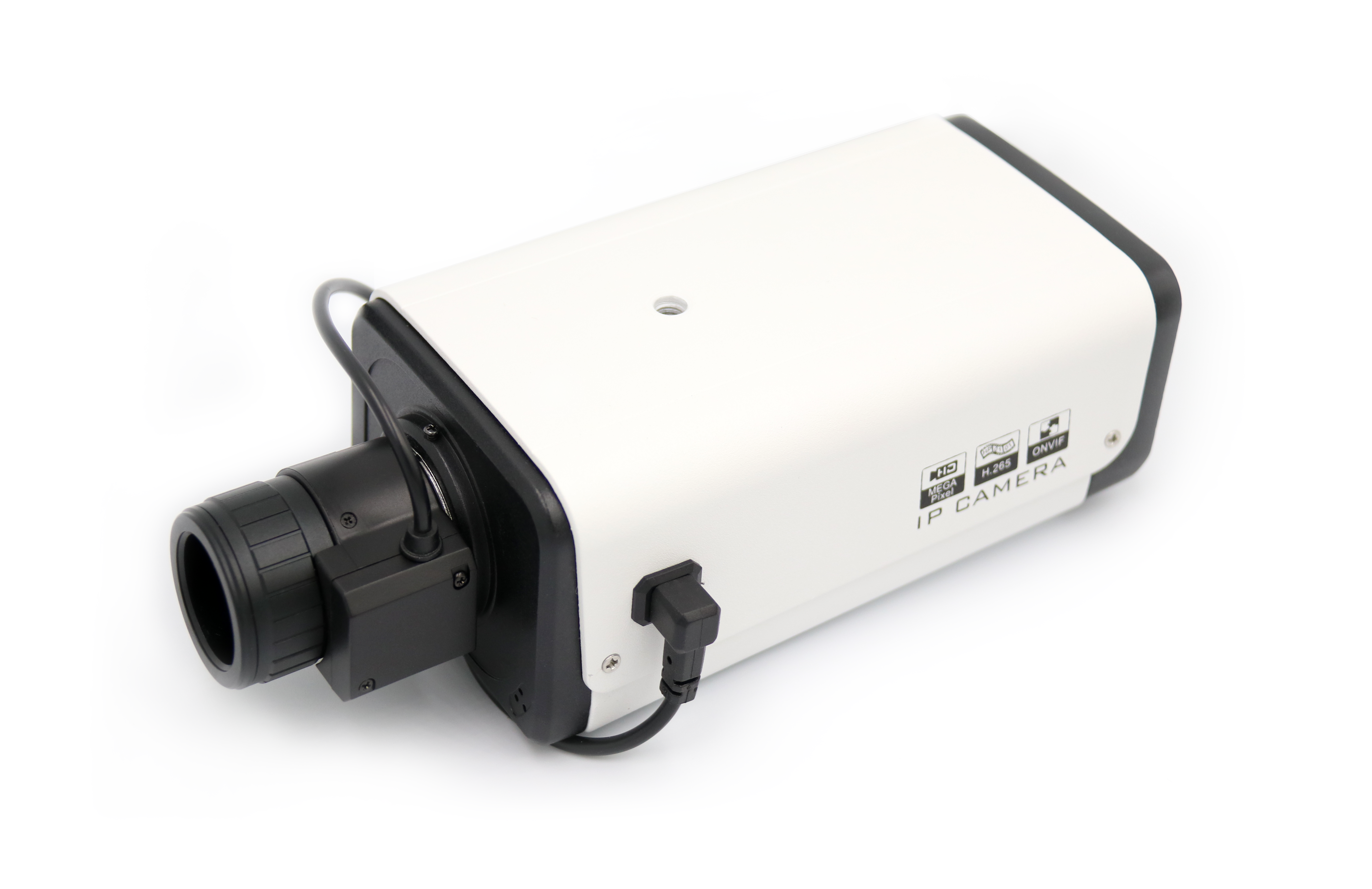

室内版

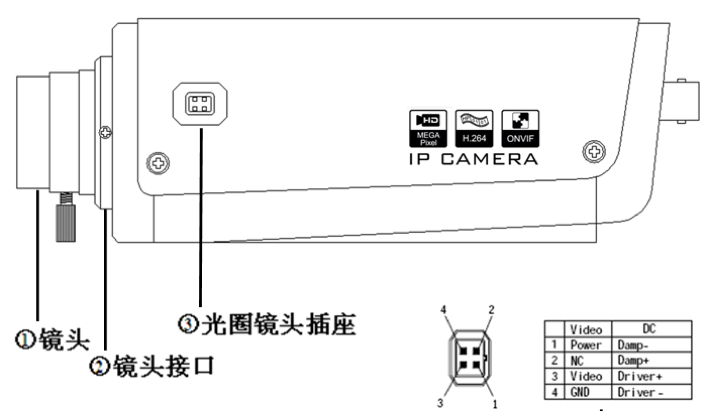

该产品的外形尺寸是143mm*80*58mm（不包含镜头），外壳采用金属封装，在整机的顶部和底部各有一个英制M6的固定孔位，通过360度的安装支架实现角度的调试。（镜头目前采用手动可变焦镜头，室内版焦距是6~22mm可调）采用POE或者12V供电，整体功耗在5W@12V，整机可在-20~60度环境下实现7*24小时运行。
室外版
该产品的外形尺寸184.1mm*90.4mm*87.3mm（不包含镜头），焦距是7~22mm电动调焦，对焦距离，范围3~10米，客户可根据应用场景半自动调节焦距，通过拧动镜头前端的镜头环来清晰对焦，最后通过拧紧镜头侧面的螺丝来固定焦距。
