概览
有效的规划集群的网络，可以适应业务发展的需要。 本文将介绍在百度智能云私有网络 VPC 环境下 CCE Kubernetes 集群里各种网络地址的作用，以及地址段该如何规划。
集群网络概念说明
集群网络包括：节点网络，容器网络和服务网络，概念分别如下。
节点网络
节点网络为集群内的主机分配 IP 地址的节点网络范围，创建集群时，需要选择节点网络的子网，更多节点网络和子网介绍参考 私有网络VPC子网。
容器网络
容器网络即容器实例 Pod 所在的网段，集群创建好后不支持修改此网段。
- Kubernetes 中的最小管理单元 Pod，其在 kubernetes 网络模型中对应一个独立的 IP。
- 容器网络为集群内的 Pod 分配 IP 地址的容器网络范围，百度云CCE提供了自定义的三大类私有网段 10、192 和 172 作为容器网络，并根据配置的单节点最大运行Pod的数量，自动计算该容器网络所允许的集群的最大节点数量。限制：因为 VPC 路由表的配额限制为200。
服务网络
Kubernetes 集群中的 service，在实际网络中并没有实体，是一个纯虚拟的IP网段。
- 在节点上，kube-proxy 可以通过 iptables 或 ipvs将 service 地址转发到后端对应的 Pod。
- Service 地址段不能与容器网络、节点网络重合。
- Service 地址在 Kubernetes 集群内使用，不能在集群外使用。目前 Service 地址并没有暴露给用户选择，CCE 从 172.[16-31].0.0/16 中选取第一个与 容器网络 和 节点网络 不冲突的地址 作为Service 网络地址。

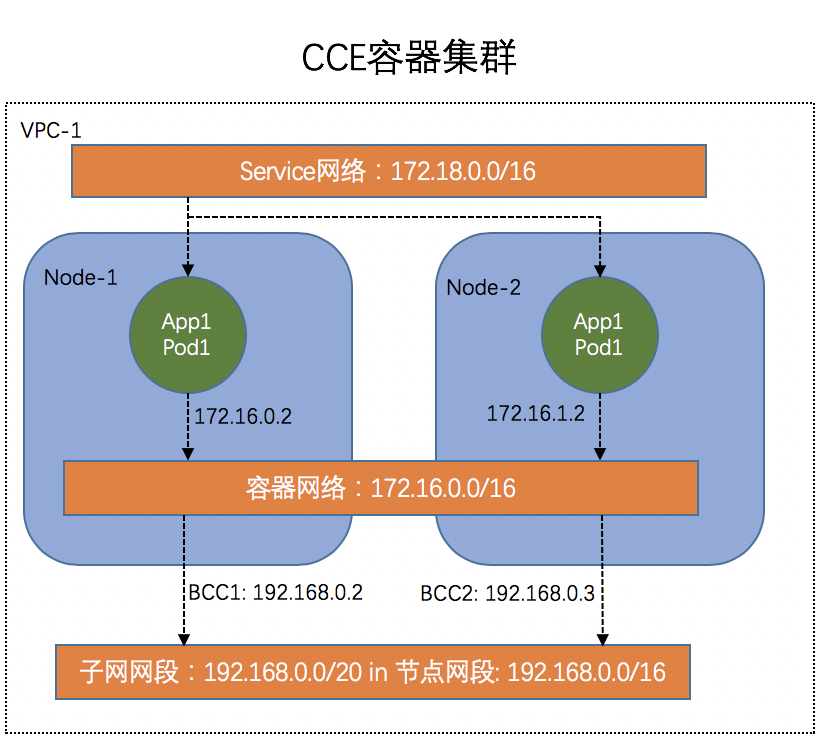

CCE集群网络架构图
CCE 集群网络架构图如下，包括节点网络，容器网络，服务网络。
CCE容器网络冲突说明

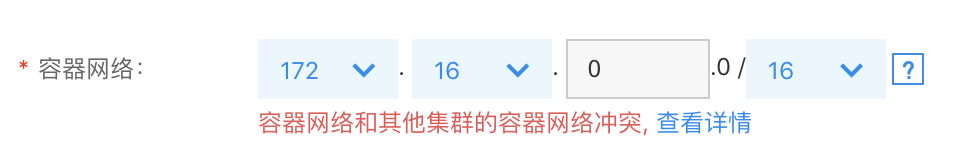

CCE上配置的容器网络，会进行地址冲突检查，如有冲突，可以通过查看详情了解冲突的地址或路由，并可以选择使用建议的容器网络。如果建议使用的容器网络是空，则表明当前 VPC 无可用容器网络，建议新建 VPC 创建 CCE 集群。
选择查看详情：

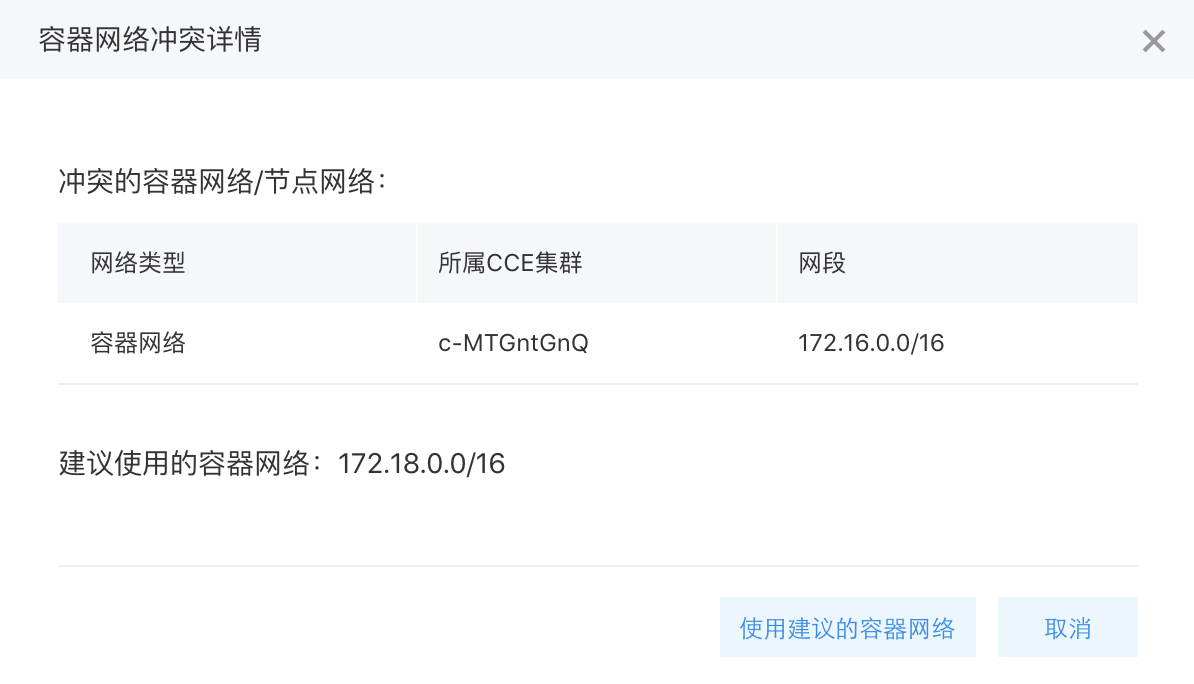

可以看到容器网络冲突详情，并可选择使用建议的容器网络。
容器网络冲突检查有以下几点：
- 检查容器网络和节点网络不能冲突。
- 检查当前容器网络和当前集群所在的 VPC 内已创建的集群的容器网络不能冲突。
- 检查当前容器网络不能与当前集群所在的已存在的 VPC 路由冲突(先比较 src 地址是否是 0.0.0.0/0，如果是则继续比较 des 地址）。
CCE集群网络规划
为了保证容器间网络互通，CCE 创建集群时，会将每个容器网段都添加到路由表中，为了避免网段冲突，需要对 VPC 和容器网段进行合理的划分。
VPC 节点子网网络和容器网络不能冲突，比如，VPC 节点子网选择的是 172.16.0.0/16，容器网络也选择 172.16.0.0/16，则创建集群时会提示容器网络冲突，则建议使用推荐的容器网络。
CCE集群网络创建流程和示例
下面以一个完整的示例流程，来演示整个 VPC 内 CCE 集群的创建流程。
Step1: 创建VPC网络
- 登录 VPC 控制台
- 点击创建VPC。
-

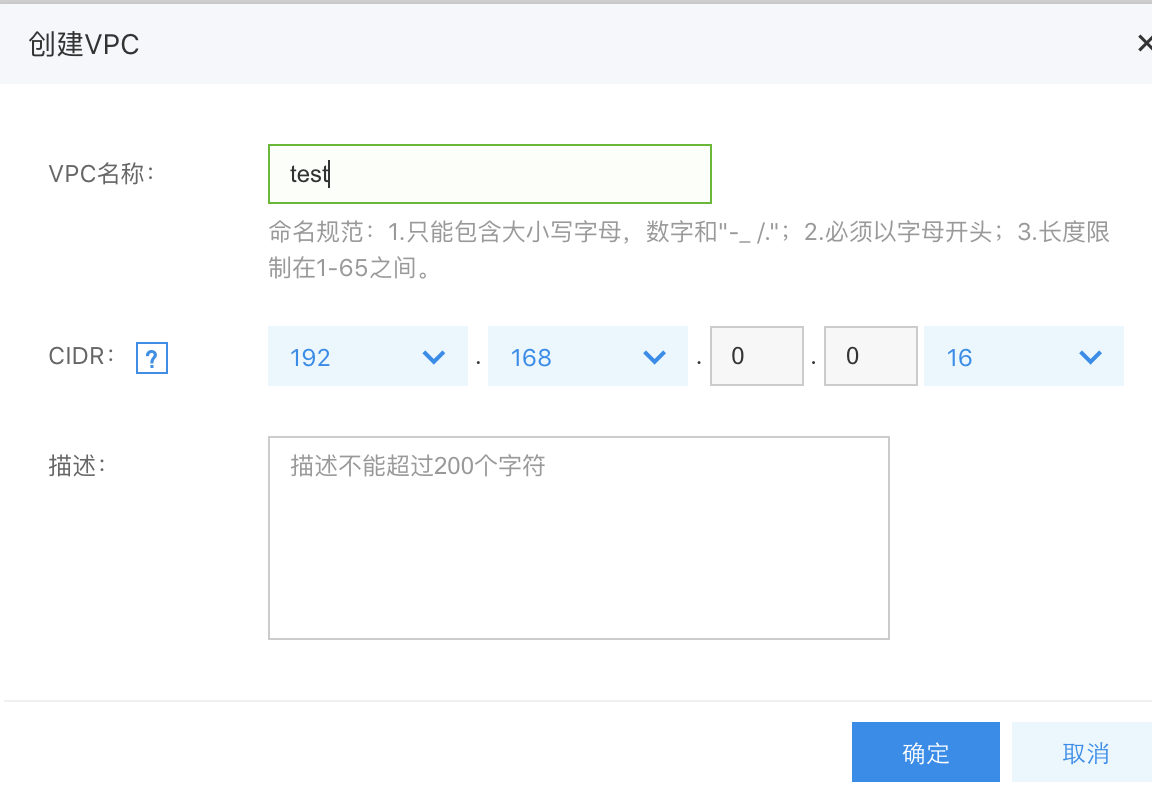

选择VPC CIDR，点击确定。 在本示例中，为避免和容器网络冲突，选择192.168.0.0/16的VPC网络。
Step2: VPC网络内创建子网

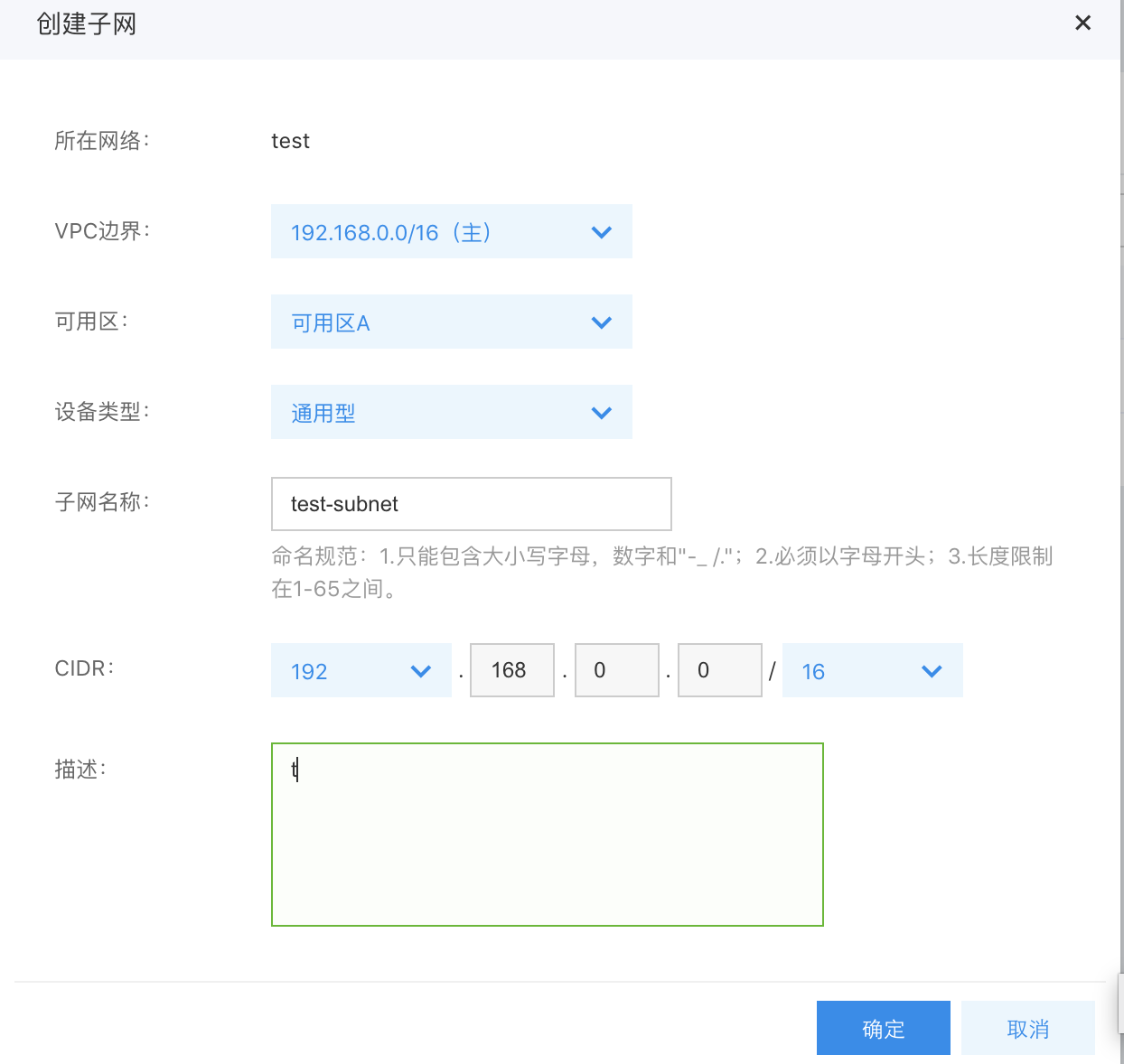

- VPC 创建好后，在该 VPC 下创建子网，并选择子网的 CIDR。
-
设备类型可以选择 通用型 或 NAT 专属型，如果有访问外网需求，参考 CCE 访问公网实践
Step3: 创建CCE集群
- 登录 CCE 控制台。
- 点击创建集群。
-

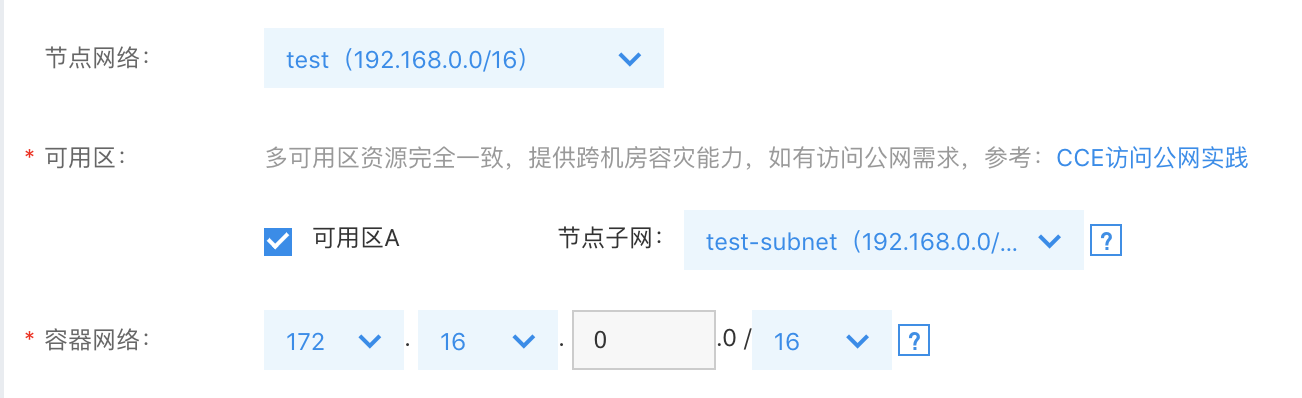

选择刚刚创建的节点网络和节点子网。如有容器网络冲突，点击查看详情，使用推荐的容器网络。
Step4: 验证节点IP
容器集群创建成功后，校验集群IP。
- 在 CCE 控制台 >> 集群列表，选择刚刚创建的集群。
- 进入集群详情后，点击左侧导航栏的 节点管理 >> Worker。
-
查看节点的内网IP，是否属于创建集群时，选择的节点子网。 如下图：
Step5: 验证路由表
- 登录 VPC 控制台
- 选择刚创建的VPC。
-

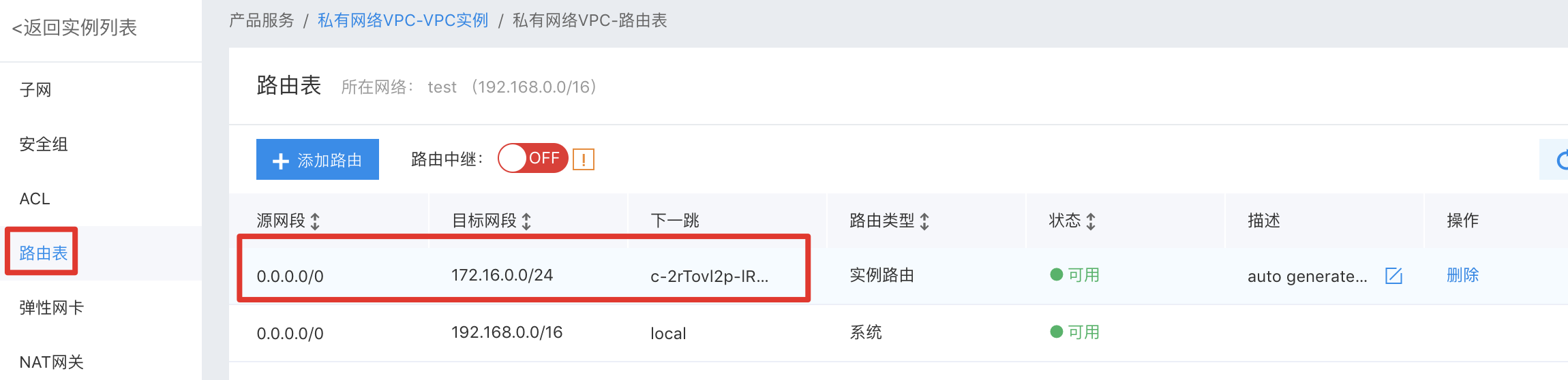

点击左侧导航栏选择路由表。可以看到新增网段为 172.16.x.0/24 的路由信息，下一跳是 BCC 实例 ID。 如下图：
Step6: 验证Pod IP
最终要验证 Pod 分配的 IP ，是否正确。
- 在 CCE 控制台 >> 集群列表，选择刚刚创建的集群。
- 进入集群详情后，点击左侧导航栏的 节点管理 >> Worker。
-
选择 VNC 远程登录集群节点。
-

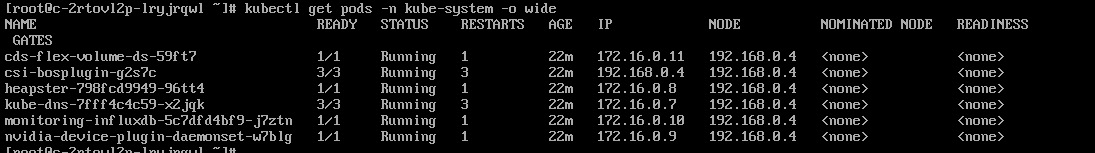

输入用户名和密码，执行：kubectl get pods -n kube-system -o wide 如下图：看到容器的 IP 分配的是 172.16.0.x，属于创建集群时选择的容器网络。
以上的校验，表明成功地创建了一个 VPC 网络内的集群。
