概览

百度智能云容器引擎CCE基于Kubernetes+Docker构建的弹性高可用的容器集群服务，您可以轻松地在采购的集群上部署所需的业务应用。

本文将以经典的前端应用GuestBook为例，为您展示集群搭建、部署应用的全流程。让您能够使用百度智能云云容器引擎CCE，快速构建一个最简单的web应用。

操作步骤

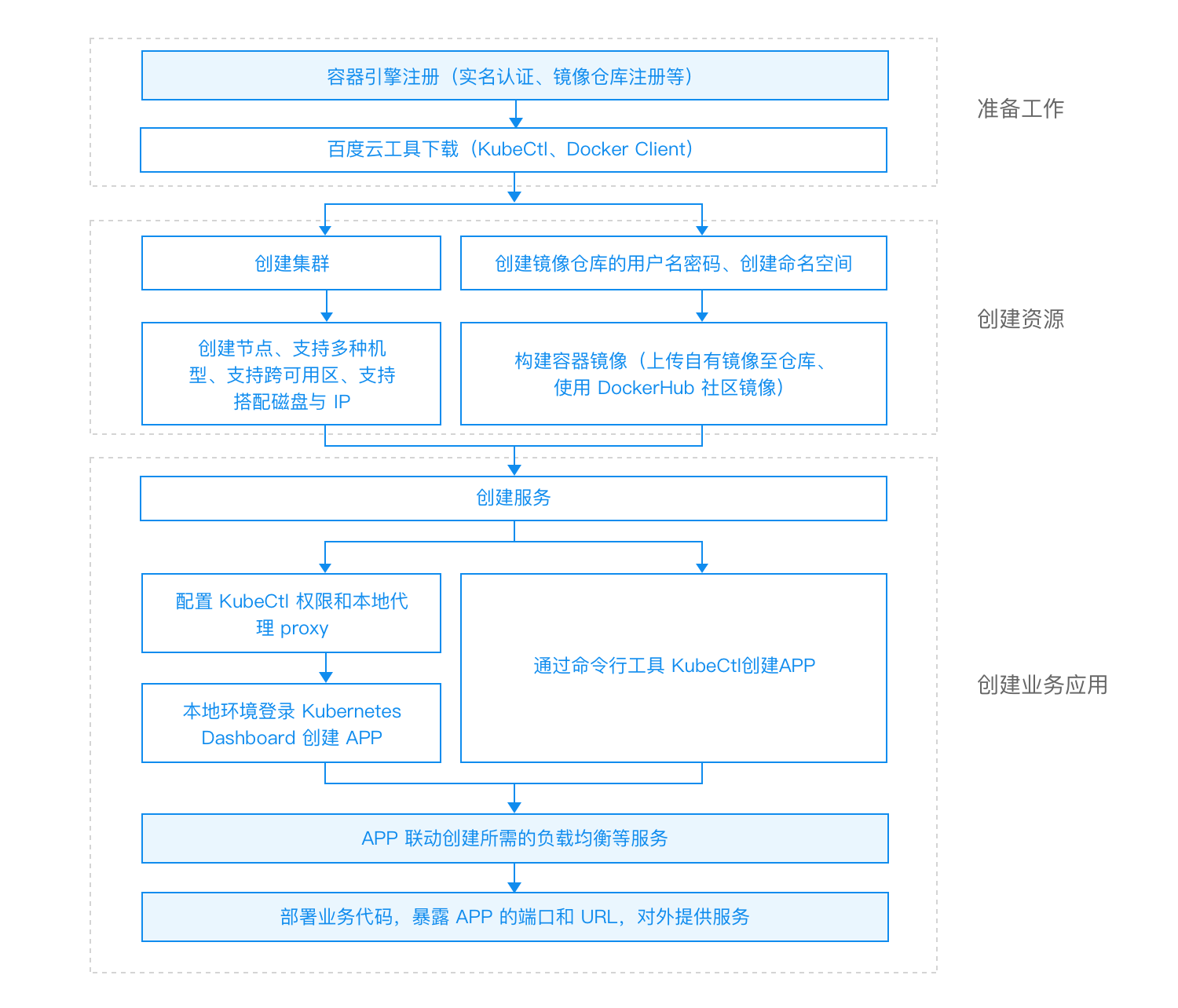

通用操作流程

Guestbook搭建步骤

百度智能云账号注册与实名认证
创建CCE容器集群
创建CCR镜像仓库
配置Kubectl命令行工具
（可选）配置Kubernetes-Dashboard
通过kubernetes-kubectl创建GuestBook

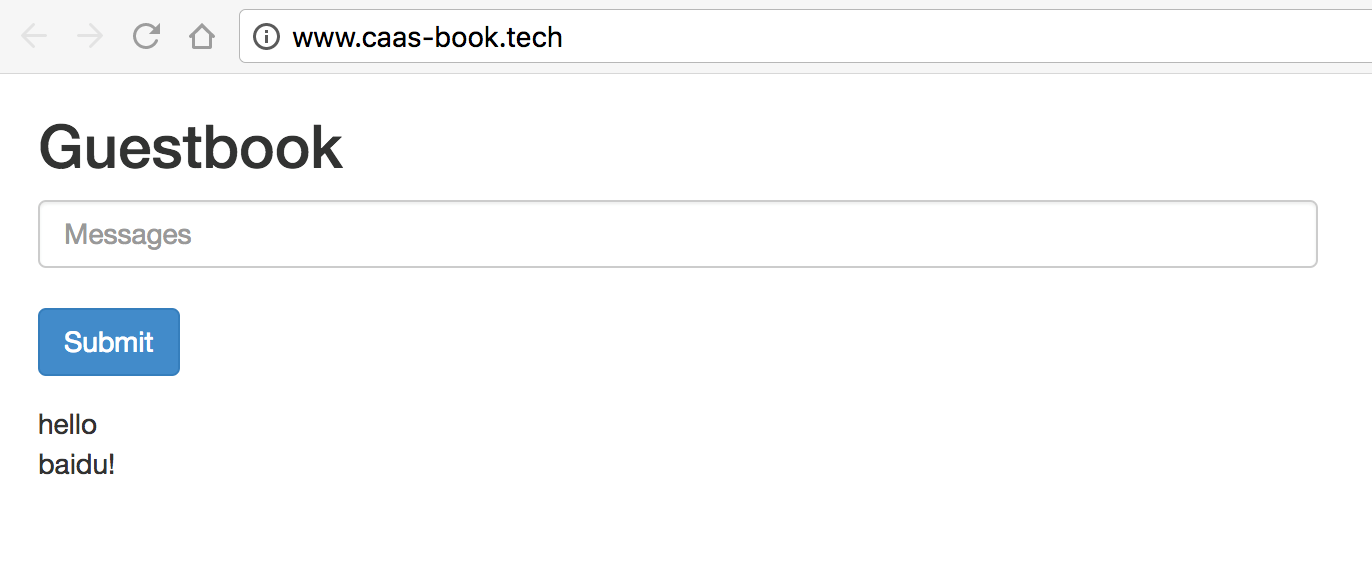

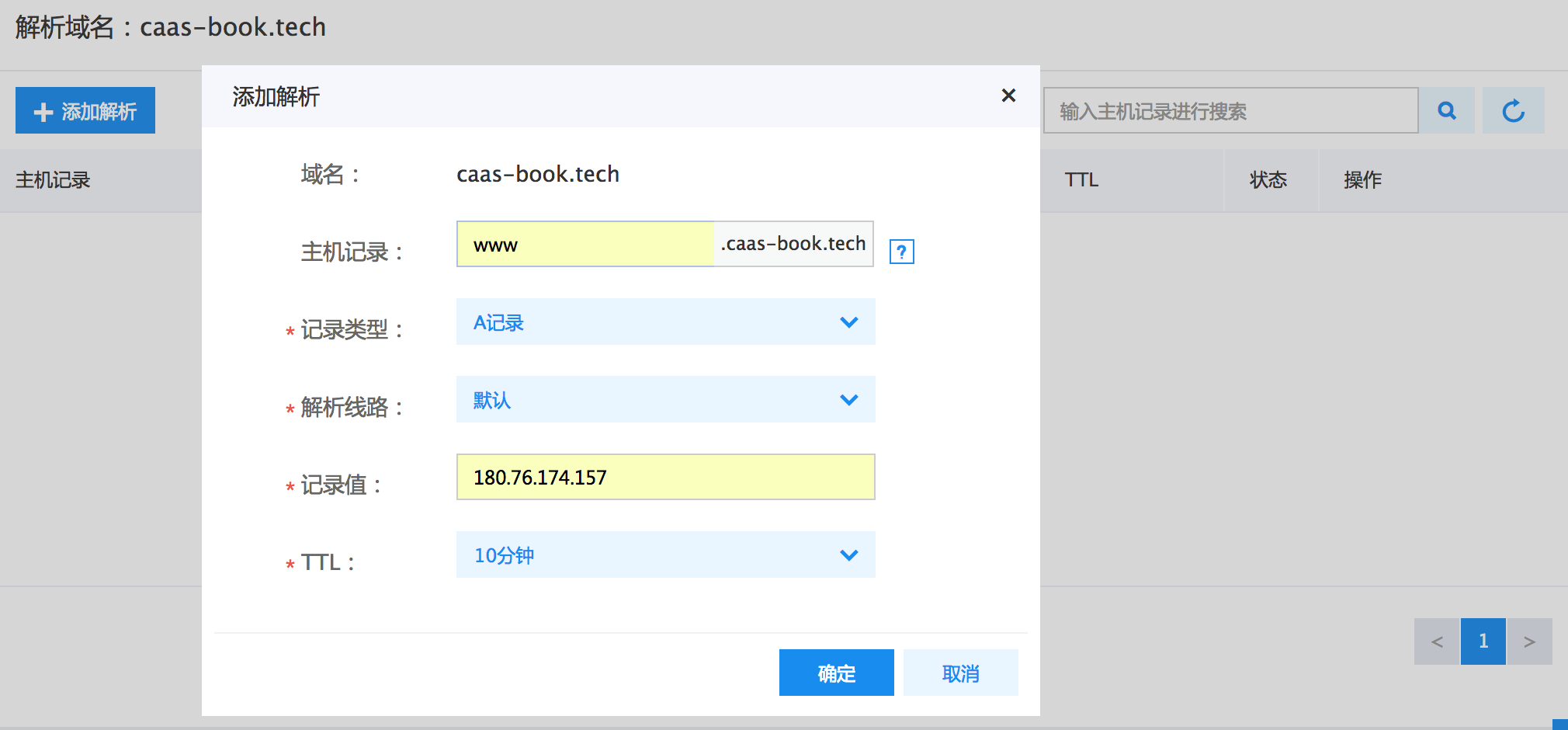

绑定域名，提供服务

1. 百度智能云账号注册与实名认证

注册百度智能云账号，请参考注册百度账号，完成注册操作。

请根据自身情况，进行“企业认证”或者“个人认证”，具体请参考认证流程。

如果您在创建 CCE 集群的时候仍未完成实名认证，你可以点击页面上的认证提示按钮到实名认证页面完成相关操作。

2. 创建CCE容器集群

容器集群为一组由服务器构成的资源集合，同时包含了Kubernetes的集群能力，您可以在集群之上构建高可用的业务应用，具体容器集群创建流程如下，详情可参考创建集群。

登录百度智能云官网。

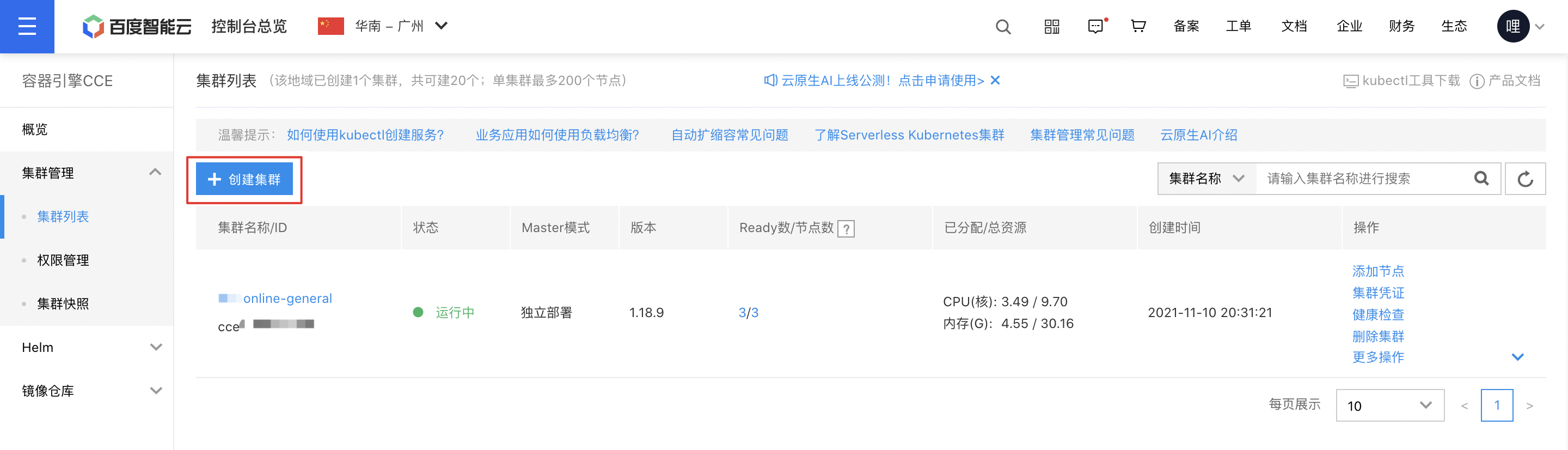

登录成功后，选择“产品服务>云容器引擎CCE”，进入“集群列表”页面。
（可选）“集群列表”页面会显示所有已创建的CCE集群名称/ID、状态、地域等信息，并且用户可以通过集群名称进行搜索集群的操作。
（可选）选择区域，请根据实际需求进行选择切换。
- 集群为全局操作，用户可以根据需要选择不同的地区，如果您需要在多区域创建集群，请参考区域选择说明。
- 在不同区域创建的集群相互独立。

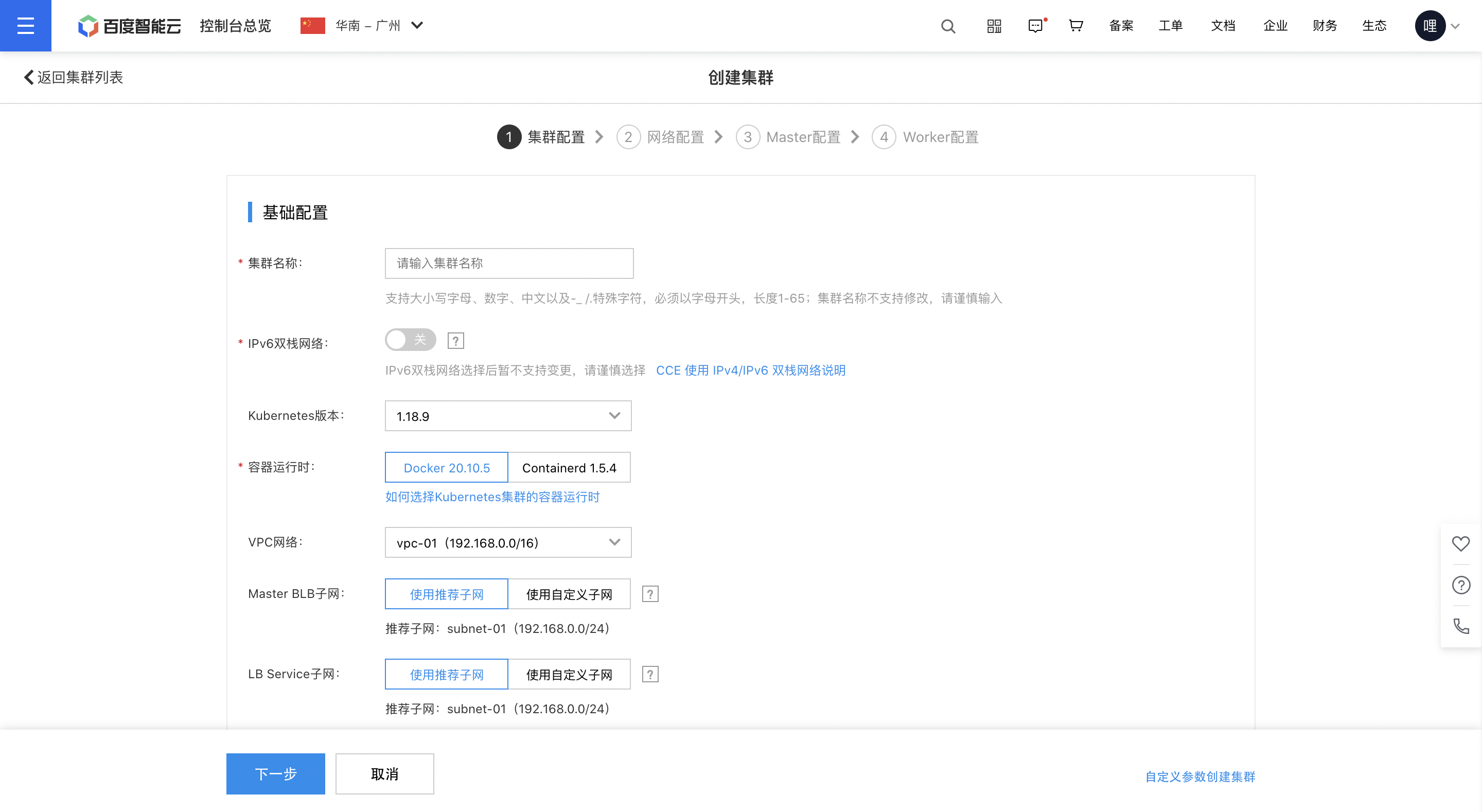

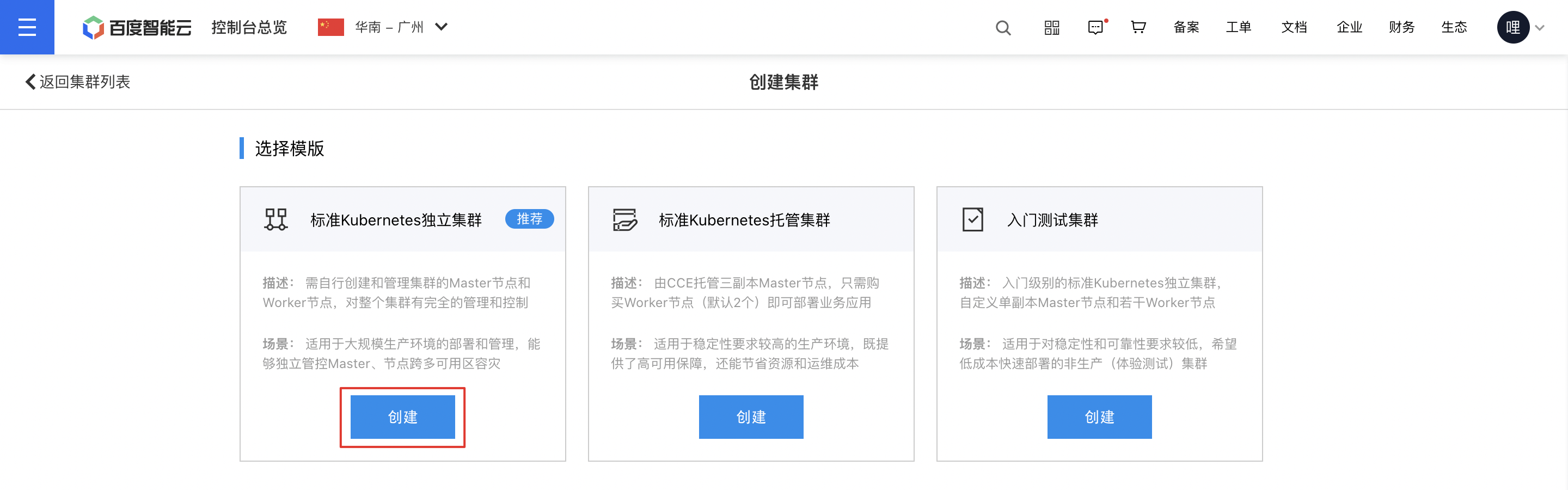

点击“创建集群”，进入“创建集群”界面，根据需要填写集群相关配置信息。

集群配置

配置说明：

每个区域默认配额为20个集群，每个集群默认配额为200个节点，如需更大配额，可提交工单。

集群名称暂不支持修改，请谨慎输入。用户可以自定义集群名称，自定义名称需遵守“字母、数字以及-_ /.等特殊字符，字母开头，长度1-64”的规则。

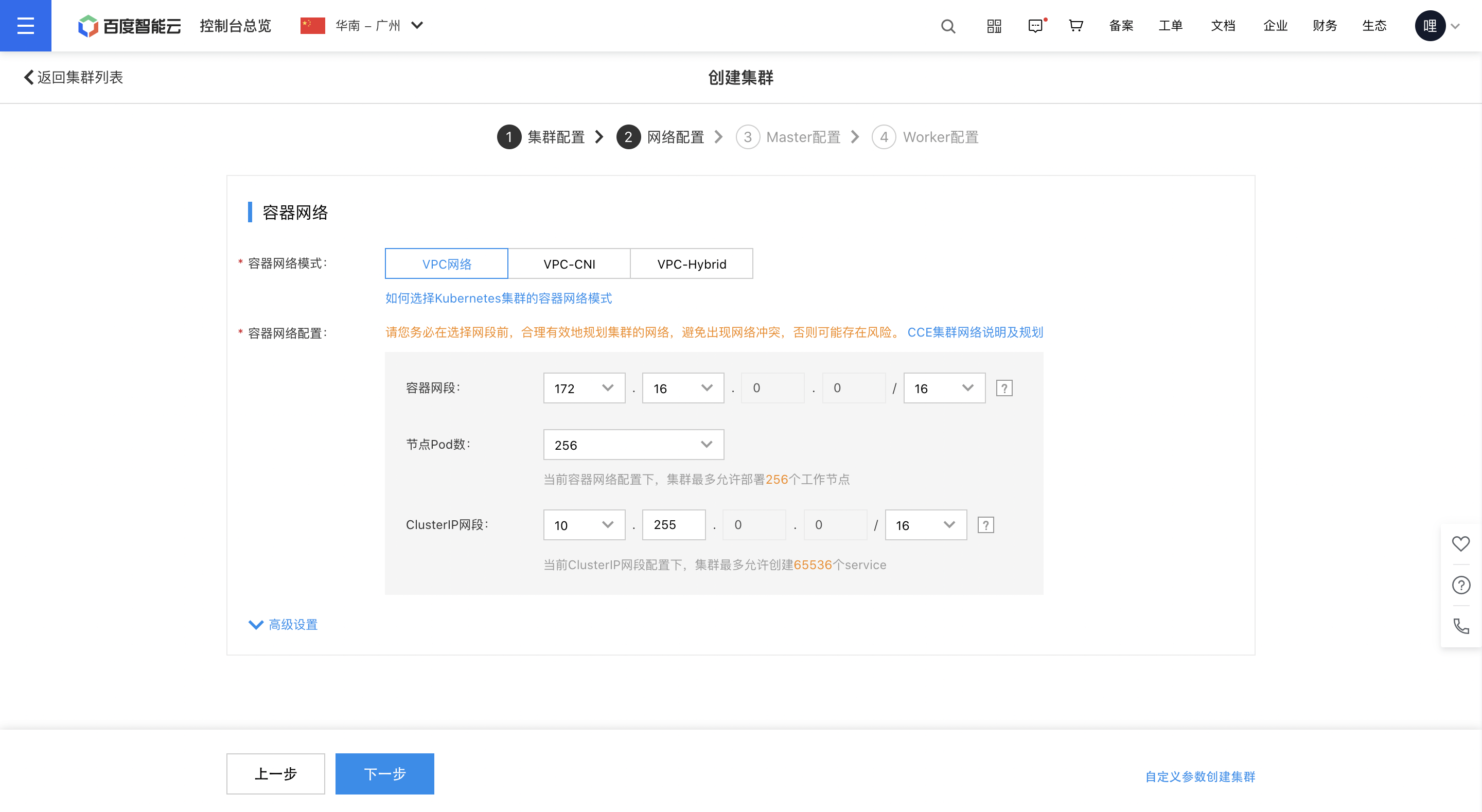

网络配置

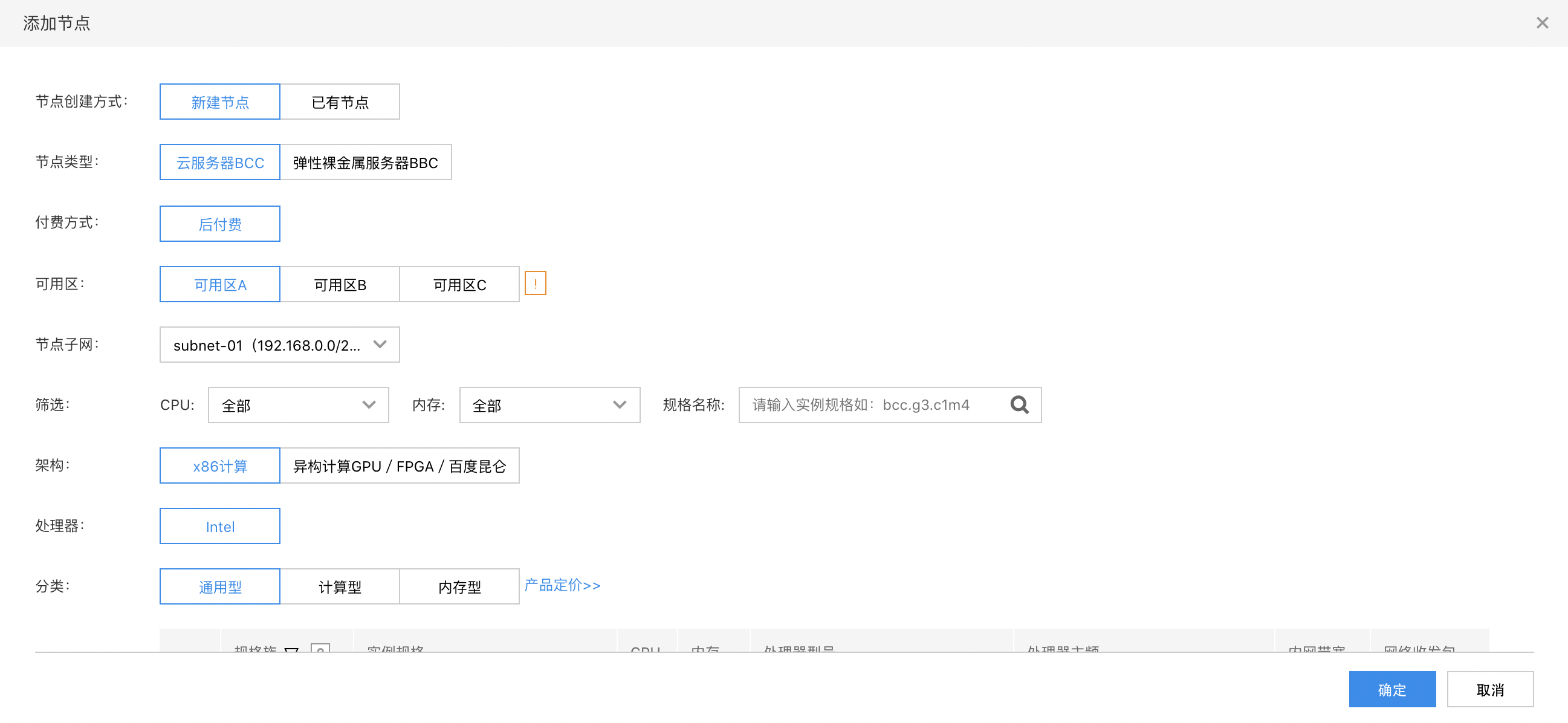

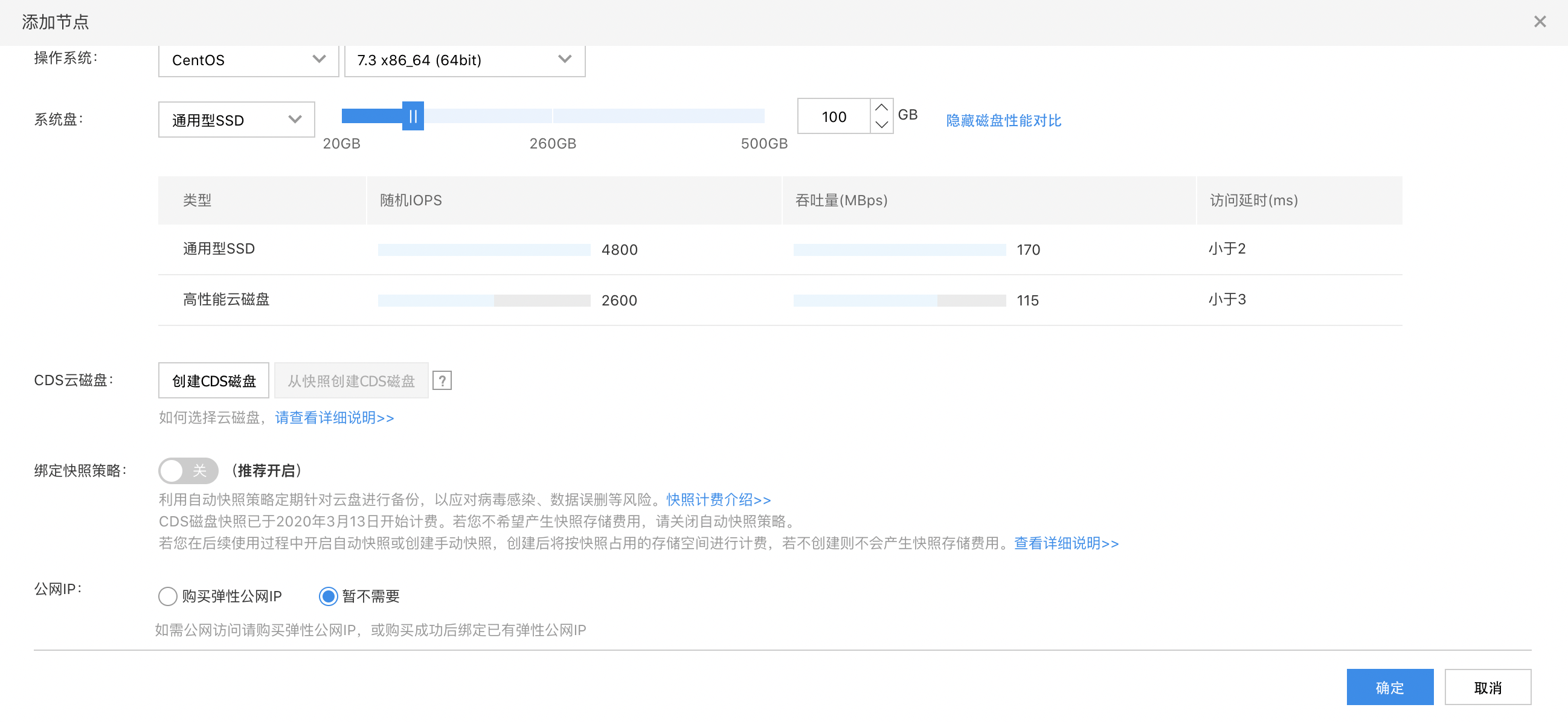

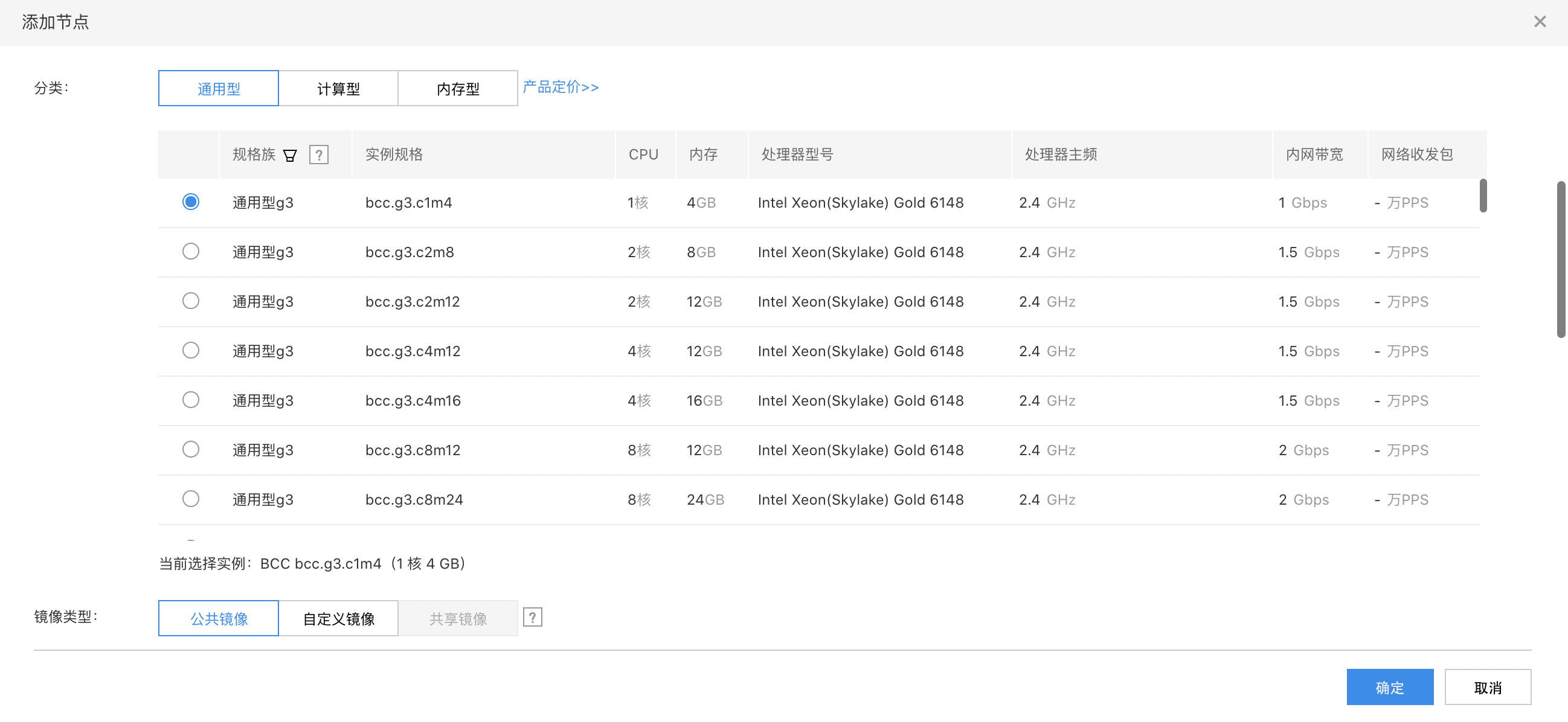

节点配置

节点是构成集群的单一服务器资源，支持CPU、GPU多种类型可供选择，后续您创建的业务应用所需要的容器将会分布到各个节点上，构建高可用环境。

配置说明：操作系统支持由百度智能云配置过的集成GPU驱动版系统，如果用户在自己的BCC中创建了GPU自定义镜像的话，镜像是支持GPU自定义镜像，用户如果使用自定义镜像需要手动设置集成GPU驱动。

6.点击“完成”后，系统在后台进行集群的创建。

7.点击链接“管理控制台”，进入“集群列表”界面，查看创建集群的状态，创建成功后该集群状态显示为“运行中”。

3. 创建CCR镜像仓库

容器镜像服务CCR为用户提供专有的Docker镜像存储空间，为容器运行的模板服务，支持使用用户自构建镜像、DockerHub、百度智能云镜像，来创建业务应用。详情可参考容器镜像服务基本操作

3.1 开通镜像仓库

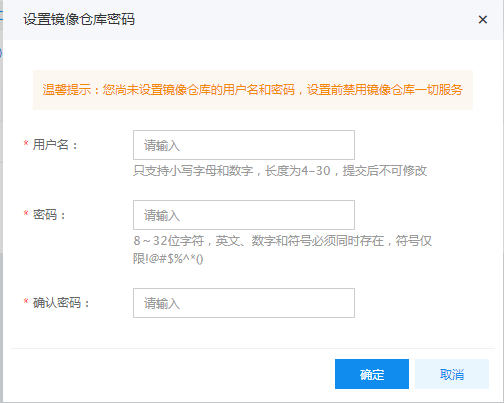

首次进入镜像仓库，会弹出下图所示页面，按照要求填写用户名并设置密码。

注意：

用户名：镜像仓库用户名命名规则是：用户名由4-30个英文小写字母与数字组成。密码：是用户登录到docker镜像仓库的凭证。

3.2 创建命名空间

在镜像仓库分类下选择命名空间，然后在命名空间列表中点击新建命名空间。

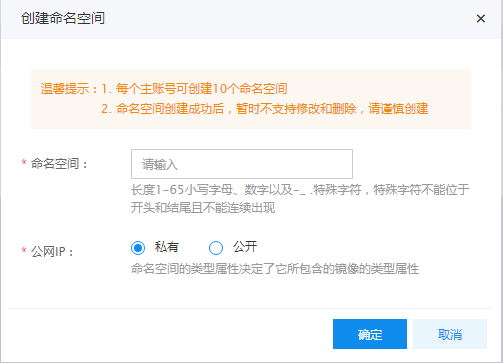

填写新建空间名称并选择空间类型后点击确定完成命名空间的创建。

注意：

命名空间的命名规则为:小写字母、数字及. _ - 构成，开头与结尾必须为小写字母与数字，长度：1-65。

3.3 （可选）新建镜像

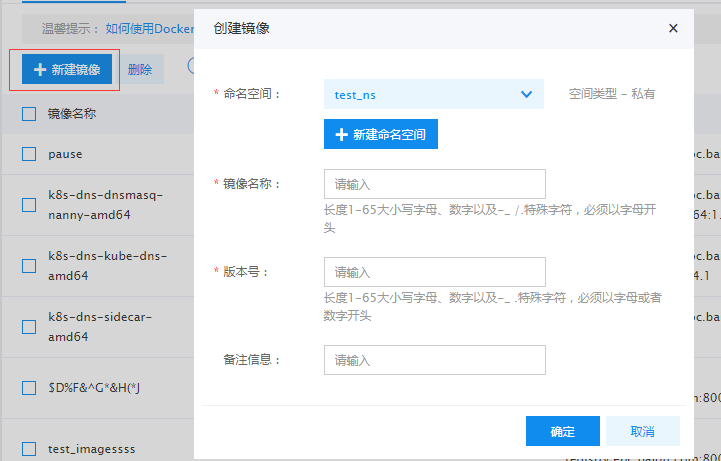

1.点击镜像列表页中新建按钮。

2.选择命名空间、填写镜像名称和版本号然后点击确定。

注意：

1.镜像名称和版本号的命名需遵守“小写字母、数字及. _ - 构成，开头与结尾必须为小写字母与数字，长度：1-65”的规则，且不支持中文。命名空间、镜像名称和版本号三者的名称加起来不能重复。 2.如果用户不选择新建镜像，在完成镜像推送到相应命名空间后，也会自动生成以上基本信息。

3.4 推送镜像到镜像仓库

登录百度智能云镜像仓库

>$ sudo docker login --username=[username] hub.baidubce.com

username:镜像仓库名称，即是开通镜像仓库服务时填写的用户名。输入密码后完成登录。

上传镜像

$ sudo docker tag [ImageId] hub.baidubce.com/[namespace]/[ImageName]:[镜像版本号]
    $ sudo docker push hub.baidubce.com/[namespace]/[ImageName]:[镜像版本号]

ImageId和镜像版本号根据镜像信息补充
namespace是开通镜像仓库时填写的命名空间
ImageName是在控制台创建的镜像名称

4. 配置Kubectl命令行工具

Kubernetes是谷歌开源的容器集群管理系统，是Google多年大规模容器管理技术Borg的开源版本，也是CNCF最重要的项目之一，主要功能包括：

基于容器的应用部署、维护和滚动升级
负载均衡和服务发现
跨机器和跨地区的集群调度
自动伸缩
无状态服务和有状态服务
广泛的Volume支持
插件机制保证扩展性

目前百度智能云容器服务基于kubernetes v1.8.6，如果用户需要从本地个人计算机连接到百度智能云的 Kubernetes 集群，需要使用 Kubernetes 命令行客户端kubectl，kubectl的安装步骤如下所示

从Kubernetes 版本下载页面下载对应的 kubectl 客户端，关于kubectl 的其他信息，可以参见kubernetes官方安装和设置 kubectl文档。

注意：下载kubectl之前，用户需要先登录自己的服务器使用指令kubectl version查看自己创建的集群的版本号，然后选择对应的kubectl版本进行下载。例如：用户的集群版本号为1.8，则需要下载的kubectl为1.8版。

4.1 Windows环境下的操作步骤

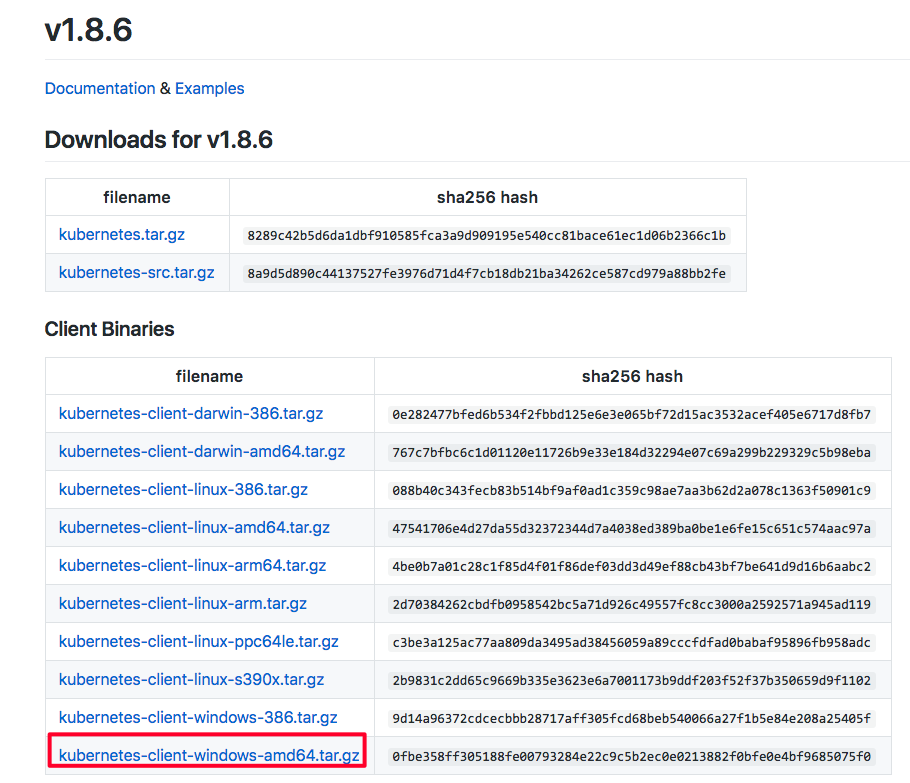

创建集群之后，下载windows版本的kubectl工具，例如64位的工具如下：

注意：下载kubectl之前，用户需要先登录自己的服务器使用指令kubectl version查看自己创建的集群的版本号，然后选择对应的kubectl版本进行下载。例如：用户的集群版本号为1.8，则需要下载的kubectl为1.8版。下载链接为https://github.com/kubernetes/kubernetes/blob/master/CHANGELOG.md?spm=5176.app53755.3.2.2uYdIN&file=CHANGELOG.md#client-binaries-17,用户根据自己集群版本号，下载相应版本的工具。

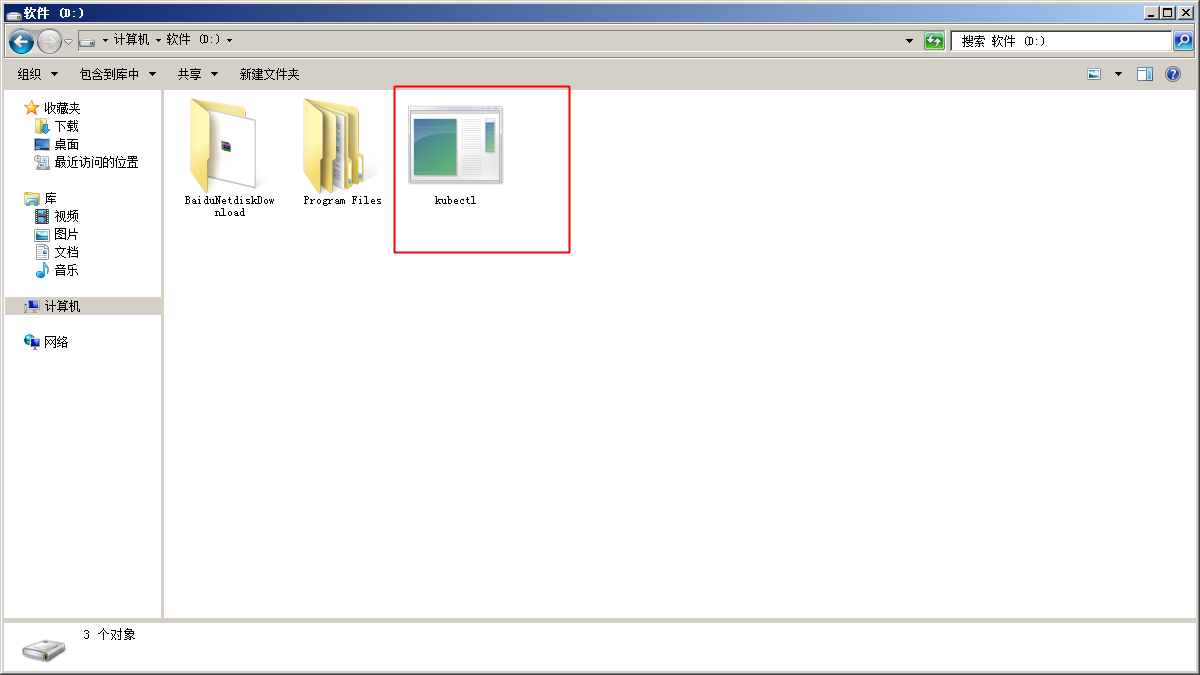

下载之后，将其解压到任意目录，例如放在D盘下

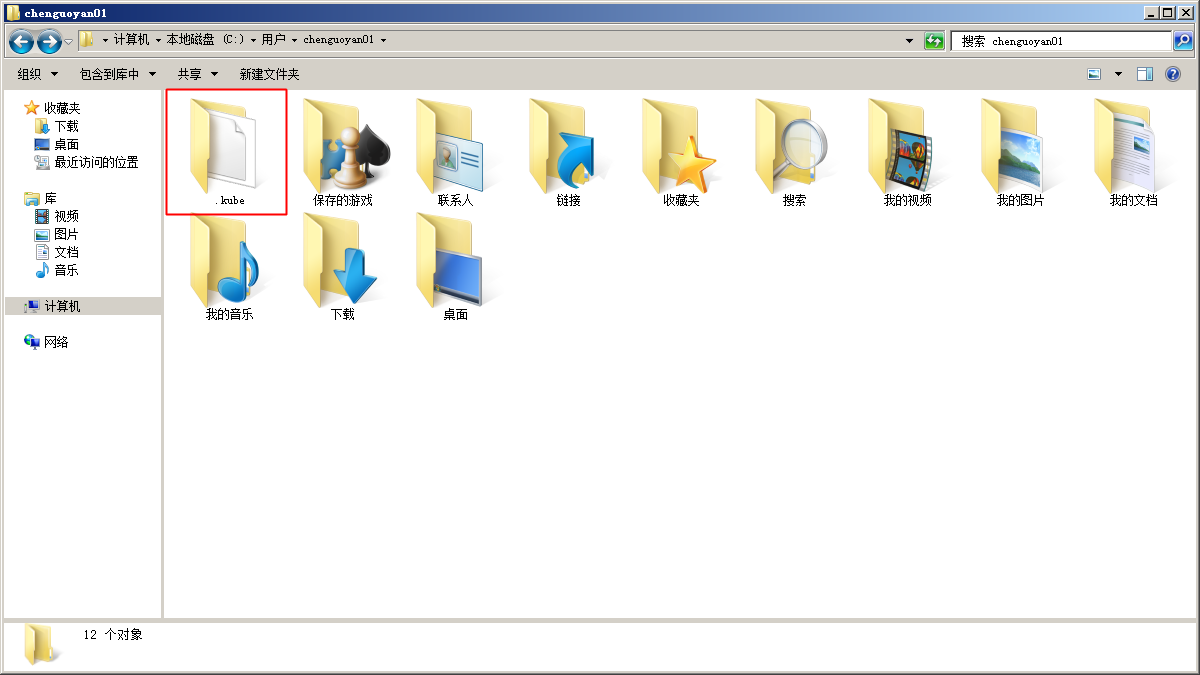

在目录C:\users\下进入用户的文件夹，例如用户名为foo,则文件夹应该为C:\users\foo，同时进入此目录，创建文件夹.kube

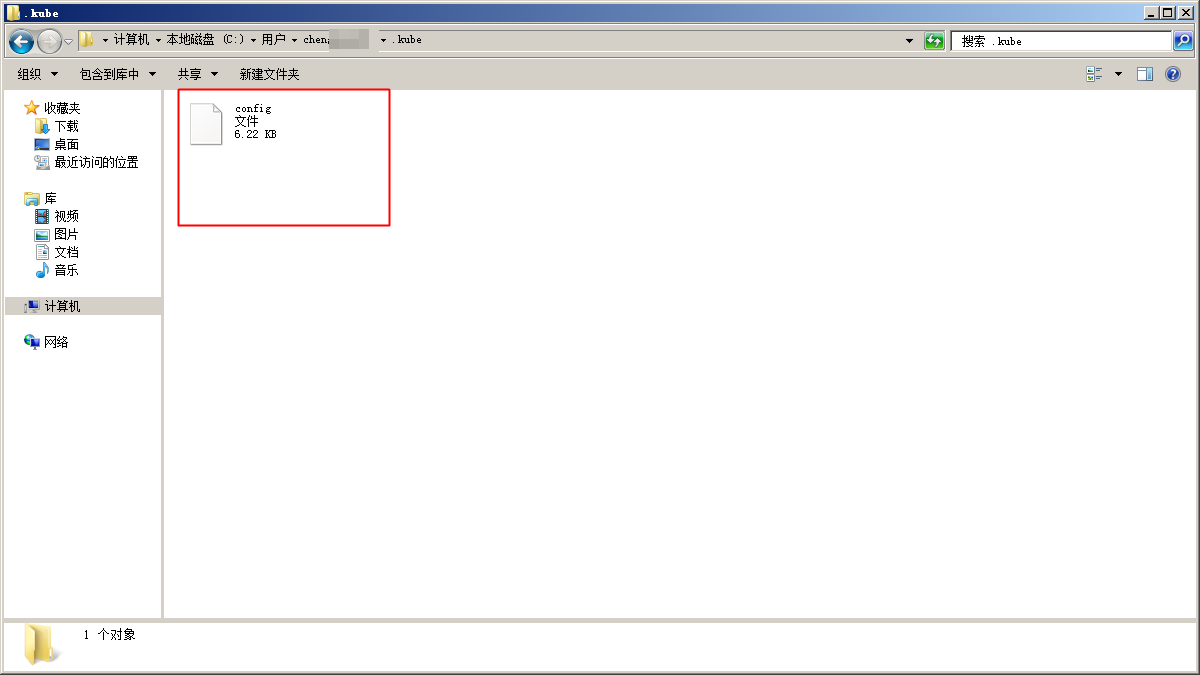

在集群列表页面，下载集群配置文件，放在上一步创建的.kube文件夹中，并且重命名为config

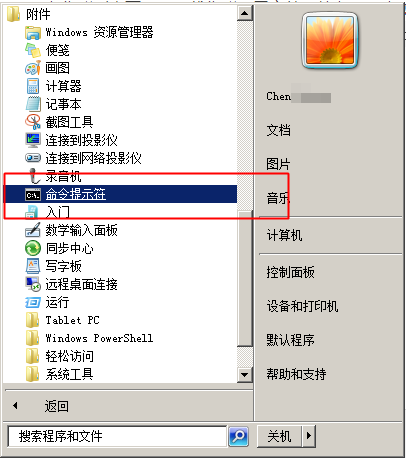

打开windows命令行提示符

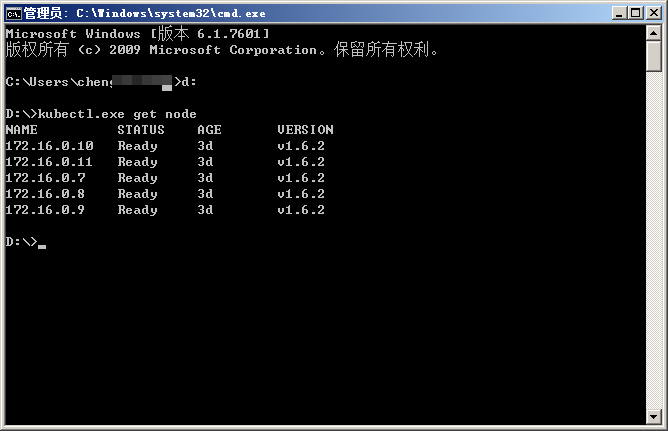

进入kubectl文件存放的目录，运行kubectl.exe get node可以查看集群的节点。

4.2 Linux环境下的操作步骤

1.解压下载后的文件，为kubectl添加执行权限，并放在PATH下

chmod +x ./kubectl
sudo mv ./kubectl /usr/local/bin/kubectl

2.配置kubectl，下载集群凭证。在集群界面下载集群配置文件，放在kubectl的默认配置路径

mv kubectl.conf  ~/.kube/config

3.配置完成后，您即可以使用 kubectl 从本地计算机访问 Kubernetes 集群

kubectl get node

5. （可选）配置Kubernetes-Dashboard

Kubernetes Dashboard是基于Web页面的图形化用户界面，支持用户部署业务、监控、管理业务应用。

5.1 前提条件

在本地使用 Kubernetes Dashboard 前，用户需要先配置好kubectl，能通过kubectl连接百度智能云的 Kubernetes 集群。

在本地通过kubectl工具，可以在kubernetes集群里创建一个Dashboard应用，操作步骤如下所示。

5.2 Windows环境下创建Dashboard服务

首先在存放解压的kubectl.exe的同一个目录下，创建dashboard.yaml文件，例如可以用记事本创建：

对应的dashboard.yaml文件为：

apiVersion: apps/v1
	kind: Deployment
	metadata:
	  labels:
	    app: kubernetes-dashboard
	  name: kubernetes-dashboard
	  namespace: kube-system
	spec:
	  replicas: 1
	  selector:
	    matchLabels:
	      app: kubernetes-dashboard
	  template:
	    metadata:
	      labels:
	        app: kubernetes-dashboard
	    spec:
	      containers:
	      - name: kubernetes-dashboard
	        image: hub.baidubce.com/public/dashboard:v1.5.0-caas
	        imagePullPolicy: Always
	        ports:
	        - containerPort: 9090
	          protocol: TCP
	        volumeMounts:
	        - name: "kubeconfig"
	          mountPath: "/etc/kubernetes/"
	          readOnly: true
	        args:
	          - --kubeconfig=/etc/kubernetes/config
	        livenessProbe:
	          httpGet:
	            path: /
	            port: 9090
	          initialDelaySeconds: 30
	          timeoutSeconds: 30
	      volumes:
	      - name: "kubeconfig"
	        hostPath:
	          path: "/root/.kube/"
	---
	kind: Service
	apiVersion: v1
	metadata:
	  labels:
	    app: kubernetes-dashboard
	  name: kubernetes-dashboard
	  namespace: kube-system
	spec:
	  type: NodePort
	  ports:
	  - port: 80
	    targetPort: 9090
	  selector:
	    app: kubernetes-dashboard

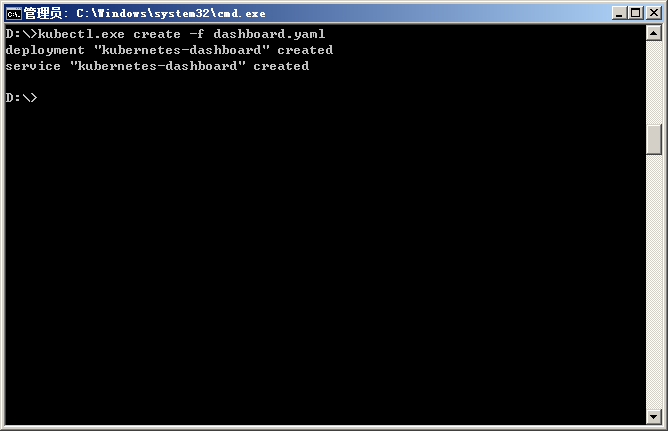

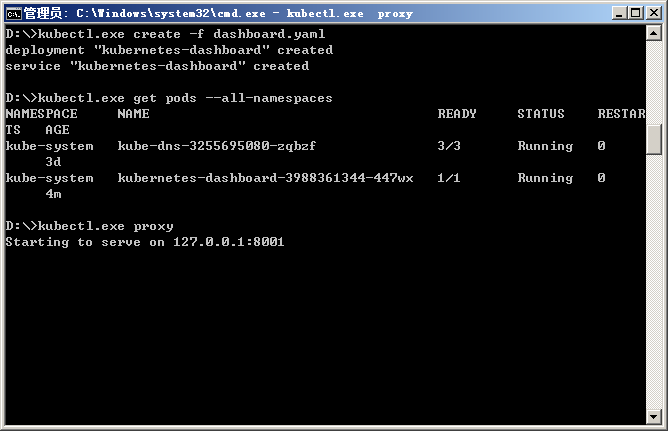

然后输入kubectl.exe create -f dashboard.yaml创建dashboard

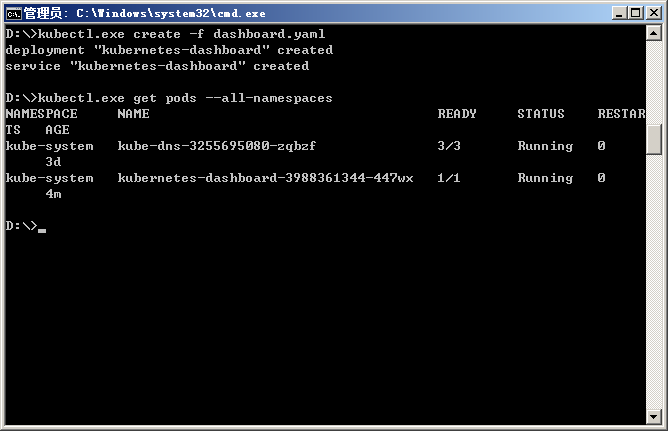

通过kubectl.exe get pod --all-namespaces命令可以查看是否创建成功

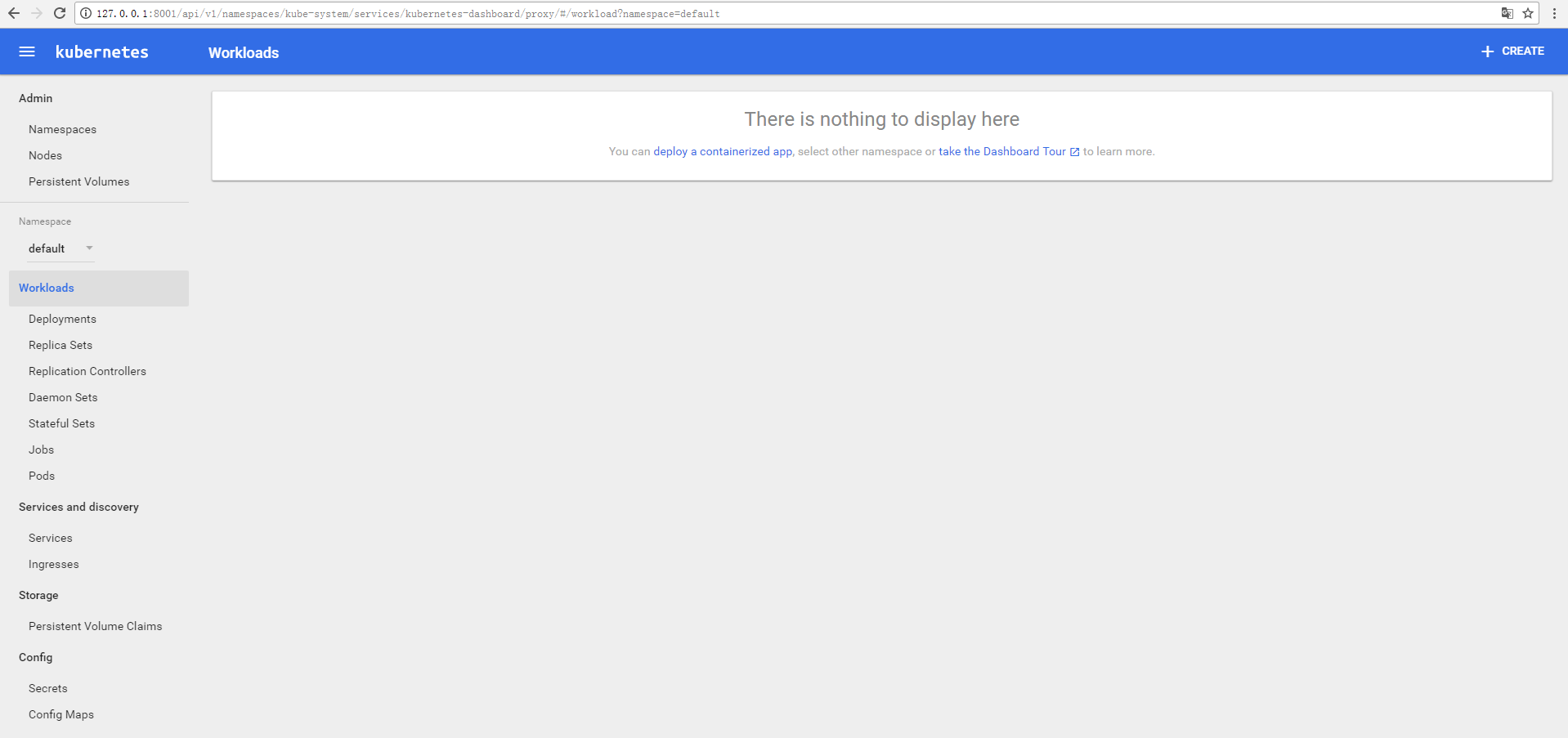

输入kubectl.exe proxy可以打开proxy，然后在浏览器中访问127.0.0.1:8001/ui 即可以访问dashboard

5.3 Linux环境下创建Dashboard服务

输入以下指令完成Dashboard服务的创建

$ kubectl create -f dashboard.yaml
deployment "kubernetes-dashboard" created
service "kubernetes-dashboard" created

对应的dashboard.yaml文件为：

apiVersion: apps/v1
	kind: Deployment
	metadata:
	  labels:
	    app: kubernetes-dashboard
	  name: kubernetes-dashboard
	  namespace: kube-system
	spec:
	  replicas: 1
	  selector:
	    matchLabels:
	      app: kubernetes-dashboard
	  template:
	    metadata:
	      labels:
	        app: kubernetes-dashboard
	    spec:
	      containers:
	      - name: kubernetes-dashboard
	        image: hub.baidubce.com/public/dashboard:v1.5.0-caas
	        imagePullPolicy: Always
	        ports:
	        - containerPort: 9090
	          protocol: TCP
	        volumeMounts:
	        - name: "kubeconfig"
	          mountPath: "/etc/kubernetes/"
	          readOnly: true
	        args:
	          - --kubeconfig=/etc/kubernetes/config
	        livenessProbe:
	          httpGet:
	            path: /
	            port: 9090
	          initialDelaySeconds: 30
	          timeoutSeconds: 30
	      volumes:
	      - name: "kubeconfig"
	        hostPath:
	          path: "/root/.kube/"
	---
	kind: Service
	apiVersion: v1
	metadata:
	  labels:
	    app: kubernetes-dashboard
	  name: kubernetes-dashboard
	  namespace: kube-system
	spec:
	  type: NodePort
	  ports:
	  - port: 80
	    targetPort: 9090
	  selector:
	    app: kubernetes-dashboard

在创建好dashboard之后，使用kubectl proxy命令开启一个代理，连接到Kubernetes API Server。

kubectl proxy

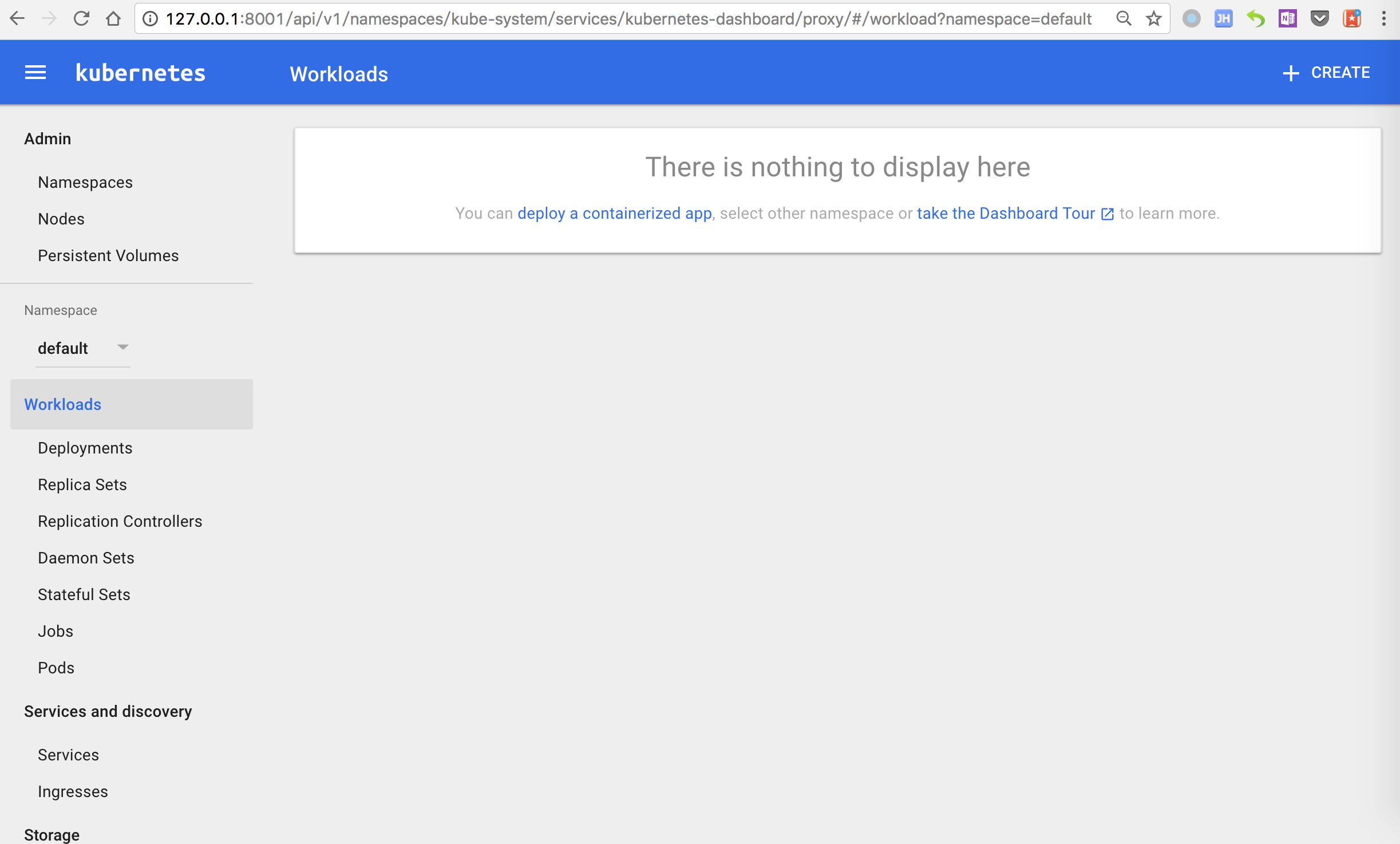

成功开启代理后，可以在本地浏览器中访问http://localhost:8001/ui，连接到Dashboard。

注意：

localhost 是指的用户使用的本地机器，而不是虚拟机，且对应的IP地址为：127.0.0.1

6. 通过kubernetes-kubectl创建GuestBook

本实践中的GuestBook应用由两部分组成：

Web前端服务。
Redis存储系统，包含redis master节点和redis slave节点。

6.1 创建Redis Master Pod

redis-master：用于前端web应用进行“写”留言操作的Redis服务。

*注意：本操作中所有的yaml文件，都和kubectl在同一目录下保存。

在Master节点执行以下命令，将redis-master-deployment.yaml文件发布到Kubernetes集群中，完成redis-master的创建。

kubectl apply -f redis-master-deployment.yaml

对应的redis-master-deployment.yaml文件为：

apiVersion: apps/v1
	kind: Deployment
	metadata:
	  name: redis-master
	spec:
      selector:
        matchLabels:
          app: redis
          role: master
          tier: backend
	  replicas: 1
	  template:
	    metadata:
	      labels:
	        app: redis
	        role: master
	        tier: backend
	    spec:
	      containers:
	      - name: master
	        image: hub.baidubce.com/public/guestbook-redis-master:e2e  # or just image: redis
	        resources:
	          requests:
	            cpu: 100m
	            memory: 100Mi
	        ports:
	        - containerPort: 6379

创建好后，使用以下指令，验证Pod是否正在运行：

kubectl get pods

答复应类似如下：

NAME                            READY     STATUS    RESTARTS   AGE
redis-master-1068406935-3lswp   1/1       Running   0          28s

当STATUS的状态为：Running表示 pod 正常运行。

6.2 创建Redis Master Service

服务为一组配置相同的容器以及如何访问他们的规则，即微服务架构中的部署单元，即是用户业务应用的最小运行单元。

输入以下指令，创建一个于redis-master Pod关联的Service。

kubectl apply -f redis-master-service.yaml

对应的redis-master-service.yaml文件为：

apiVersion: v1
	kind: Service
	metadata:
	  name: redis-master
	  labels:
	    app: redis
	    role: master
	    tier: backend
	spec:
	  ports:
	  - port: 6379
	    targetPort: 6379
	  selector:
	    app: redis
	    role: master
	    tier: backend

注意： tarPort属性，指定Pod内容器应用监听的端口号。

完成之后通过以下指令验证Redis Master Service是否正在运行：

kubectl get service

答复应该类似于：

NAME           CLUSTER-IP   EXTERNAL-IP   PORT(S)    AGE
kubernetes     10.0.0.1443/TCP    1m
redis-master   10.0.0.1516379/TCP   8s

6.3 创建Redis Slave Pod

redis-slave：用于前端Web应用进行“读”留言操作的Redis服务，并与Redis-Master的数据保持同步。

将redis-slave-deployment.yaml文件发布到Kubernetes集群中，完成redis-slave的创建。

kubectl apply -f redis-slave-deployment.yaml

对应的redis-slave-deployment.yaml文件为：

apiVersion: apps/v1
	kind: Deployment
	metadata:
	  name: redis-slave
	spec:
	  selector:
	    matchLabels:
	      app: redis
	      role: slave
	      tier: backend
	  replicas: 2
	  template:
	    metadata:
	      labels:
	        app: redis
	        role: slave
	        tier: backend
	    spec:
	      containers:
	      - name: slave
	        image: hub.baidubce.com/public/guestbook-redis-slave:v1
	        resources:
	          requests:
	            cpu: 100m
	            memory: 100Mi
	        env:
	        - name: GET_HOSTS_FROM
	          value: dns
	          # Using `GET_HOSTS_FROM=dns` requires your cluster to
	          # provide a dns service. As of Kubernetes 1.3, DNS is a built-in
	          # service launched automatically. However, if the cluster you are using
	          # does not have a built-in DNS service, you can instead
	          # instead access an environment variable to find the master
	          # service's host. To do so, comment out the 'value: dns' line above, and
	          # uncomment the line below:
	          # value: env
	        ports:
	        - containerPort: 6379

完成上述操作后，执行以下代码查询Pods列表以验证Redis Slave Pods是否正在运行：

kubectl get pods

答复应该类似于：

NAME                            READY     STATUS              RESTARTS   AGE
redis-master-1068406935-3lswp   1/1       Running             0          1m
redis-slave-2005841000-fpvqc    1/1       Running             0          6s
redis-slave-2005841000-phfv9    1/1       Running             0          6s

6.4 创建Redis Slave Service

输入以下指令启动redis-slave的两个副本，每个副本上的Redis进行都与redis-master进行数据同步，与redis-master共同构成一个具有读写能力的Redis集群。

kubectl apply -f redis-slave-service.yaml

对应的redis-slave-service.yaml文件为：

apiVersion: v1
	kind: Service
	metadata:
	  name: redis-slave
	  labels:
	    app: redis
	    role: slave
	    tier: backend
	spec:
	  ports:
	  - port: 6379
	  selector:
	    app: redis
	    role: slave
	    tier: backend

完成上述操作后，通过以下指令查询服务列表以验证Redis Slave Service是否正在运行：

kubectl get services

答复应该类似于：

NAME           CLUSTER-IP   EXTERNAL-IP   PORT(S)    AGE
kubernetes     10.0.0.1443/TCP    2m
redis-master   10.0.0.1516379/TCP   1m
redis-slave    10.0.0.2236379/TCP   6s

6.5 创建Frontend Pod

将frontend-deployment.yaml文件发布到Kubernetes集群中，完成redis-slave的创建。

kubectl apply -f frontend-deployment.yaml

对应的frontend-deployment.yaml文件为：

apiVersion: apps/v1
	kind: Deployment
	metadata:
	  name: frontend
	spec:
	  selector:
	    matchLabels:
	      app: guestbook
	      tier: frontend
	  replicas: 3
	  template:
	    metadata:
	      labels:
	        app: guestbook
	        tier: frontend
	    spec:
	      containers:
	      - name: php-redis
	        image: hub.baidubce.com/public/guestbook-frontend:v4
	        resources:
	          requests:
	            cpu: 100m
	            memory: 100Mi
	        env:
	        - name: GET_HOSTS_FROM
	          value: dns
	          # Using `GET_HOSTS_FROM=dns` requires your cluster to
	          # provide a dns service. As of Kubernetes 1.3, DNS is a built-in
	          # service launched automatically. However, if the cluster you are using
	          # does not have a built-in DNS service, you can instead
	          # instead access an environment variable to find the master
	          # service's host. To do so, comment out the 'value: dns' line above, and
	          # uncomment the line below:
	          # value: env
	        ports:
	        - containerPort: 80

完成上述操作后，通过以下指令查询Pods列表以验证三个前端副本是否正在运行：

kubectl get pods -l app=guestbook -l tier=frontend

答复应该类似于：

NAME                        READY     STATUS    RESTARTS   AGE
frontend-3823415956-dsvc5   1/1       Running   0          54s
frontend-3823415956-k22zn   1/1       Running   0          54s
frontend-3823415956-w9gbt   1/1       Running   0          54s

6.6 创建Frontend Service

创建Frontend Service的目的是使用Service的NodePort给Kubernetes集群中的redis-master和redis-slave Service映射一个外网可以访问的端口。

注意：如果您使用百度智能云提供的负载均衡器，请注释type: NodePort，并取消注释type: LoadBalancer。

输入以下指令完成Frontend Service的创建

kubectl apply -f frontend-service.yaml

对应的frontend-service.yaml文件为：

apiVersion: v1
	kind: Service
	metadata:
	  name: frontend
	  labels:
	    app: guestbook
	    tier: frontend
	spec:
	  # comment or delete the following line if you want to use a LoadBalancer
	  type: LoadBalancer
	  # if your cluster supports it, uncomment the following to automatically create
	  # an external load-balanced IP for the frontend service.
	  ports:
	  - port: 80
	  selector:
	    app: guestbook
	    tier: frontend

完成上述操作后，通过以下代码查询服务列表以验证前端服务是否正在运行：

kubectl get services

答复应该类似于：

NAME           CLUSTER-IP   EXTERNAL-IP   PORT(S)        AGE
	frontend       10.0.0.11280:32372/TCP   6s
	kubernetes     10.0.0.1443/TCP        4m
	redis-master   10.0.0.1516379/TCP       2m
	redis-slave    10.0.0.2236379/TCP       1m

6.7 查看Frontend Service LoadBalancer

运行以下命令获取Frontend ServiceIP地址。

kubectl get service frontend

答复应该类似于：

NAME       CLUSTER-IP      EXTERNAL-IP        PORT(S)        AGE
	frontend   10.0.0.112      180.76.174.157     80:32372/TCP   1m

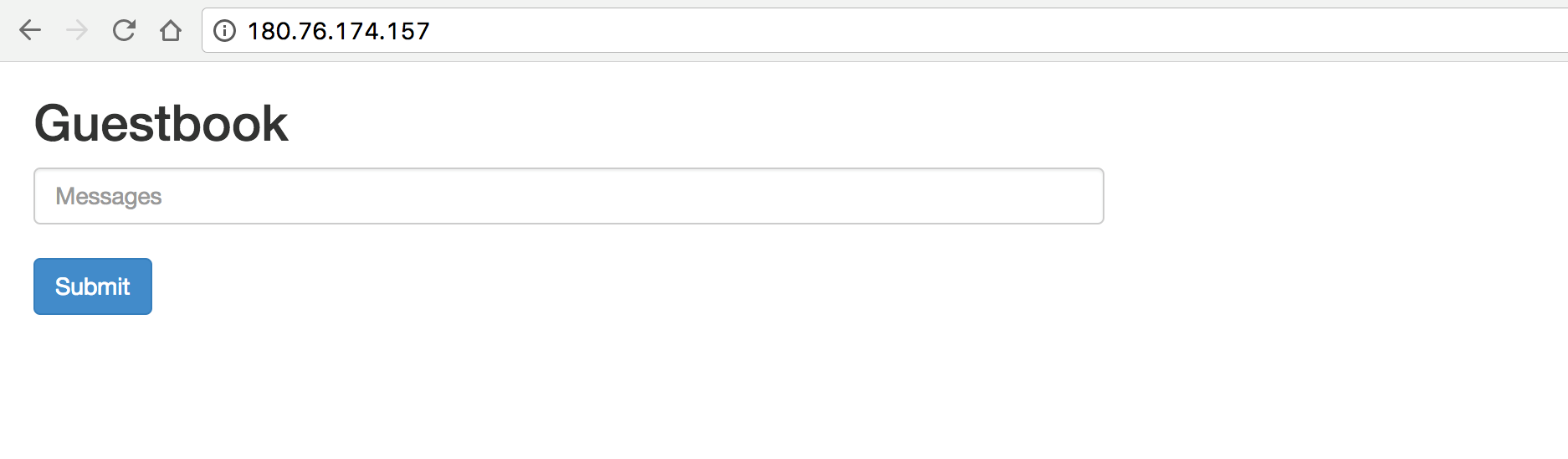

复制外部IP地址，并在浏览器中加载页面以查看您的Guestbook。

7. 绑定域名，提供服务

7.1 购买域名

如果用户已经有注册过的域名，则可以直接进行下一步绑定域名，如果没有域名，则可以参考域名购买

7.2 绑定域名

登录管理控制台，进入域名管理
选择需要绑定frontend service的外网IP的域名，点击操作栏中的解析。
在弹出的添加解析菜单栏中，记录类型选择A记录类，记录值填写frontend service的外网IP。
用域名访问服务，结果如下图所示：

相似文档

百度智能云容器引擎服务 CCE 实践：访问公网
在一些场景中，用户需要让CCE集群中的节点和Pod具备访问公网的能力，如通过yum install等命令访问外部源地址下载安装软件、容器需要访问公网中的某些服务等等。我们提供了以下两种方案，可以实现集群访问公网，用户可以根据具体需求自行选择。
百度智能云容器引擎服务 CCE 实践：集群中使用私有镜像
私有镜像指位于私有仓库中的Docker镜像，用户需要使用仓库用户名密码登入(docker login)后才能拉取。在CCE集群中，需要为Pod配置imagePullSecrets，才能够在集群中使用私有镜像启动Pod中的容器。
百度智能云容器引擎服务 CCE 实践：集群网络说明及规划
有效的规划集群的网络，可以适应业务发展的需要。本文将介绍在百度智能云私有网络 VPC 环境下 CCE Kubernetes 集群里各种网络地址的作用，以及地址段该如何规划。
百度智能云容器引擎服务 CCE 实践：集群备份
CCE 支持用户使用开源工具velero对云上的kubernetes集群进行备份、恢复。用于集群误操作、集群故障、集群迁移等场景。 velero的作用：灾备能力：提供备份、恢复k8s集群的能力。迁移能力：提供拷贝集群资源到其他集群的能力。
百度智能云容器引擎服务 CCE 实践：VPC-CNI模式集群访问公网实践
在一些场景中，用户需要让 VPC-CNI 模式集群中的节点或 Pod 具备访问公网的能力，如通过 yum install 等命令访问外部源地址下载安装软件、容器需要访问公网中的某些服务等等。对于节点访问公网的操作，请参考 CCE-访问公网实践。

文档中心

全民上云·上云补贴申领

免费试用（限企业）

概览

操作步骤

1. 百度智能云账号注册与实名认证

2. 创建CCE容器集群

3. 创建CCR镜像仓库

3.1 开通镜像仓库

3.2 创建命名空间

3.3 （可选）新建镜像

3.4 推送镜像到镜像仓库

4. 配置Kubectl命令行工具

4.1 Windows环境下的操作步骤

4.2 Linux环境下的操作步骤

5. （可选）配置Kubernetes-Dashboard

5.1 前提条件

5.2 Windows环境下创建Dashboard服务

5.3 Linux环境下创建Dashboard服务

6. 通过kubernetes-kubectl创建GuestBook

6.1 创建Redis Master Pod

6.2 创建Redis Master Service

6.3 创建Redis Slave Pod

6.4 创建Redis Slave Service

6.5 创建Frontend Pod

6.6 创建Frontend Service

6.7 查看Frontend Service LoadBalancer

7. 绑定域名，提供服务

7.1 购买域名

7.2 绑定域名
