Ingress 是 Kubernetes 提供的一种 7 层流量接入方式，它通过连接外部负载均衡与容器内部服务的方式对流量进行管理，相比 LoadBalancer Service，Ingress 可以简化主机对外开放端口的管理，同时利用外部负载的能力提供更完善的路由和安全规则，详情参考官网说明：Kubernetes Ingress

Ingress 主要由两部分组成：

• Ingress 对象：提供 Ingress kubernetes 对象，能够通过 yaml 进行创建和更新，用于将服务与域名对应起来；
• Ingress Controller：部署在集群中的公共组件，将 Ingress 服务的配置转化成外部负载均衡的配置，对负载均衡器进行管理和更新。

CCE 提供了基于百度智能云负载均衡服务的 Ingress-controller 的实现，用户在使用 Ingress 的同时将会联动创建和管理百度智能云应用型 BLB 服务，从而实现外部流量的接入和管理。Ingress 服务的使用方式与原生的 kubernetes 保持一致，用户可以通过百度智能云控制台或者 yaml 创建和管理 Ingress。

创建 Ingress

1.打开 CCE 控制台，在左侧【流量接入】子菜单中找到【Ingress】。

2.点击 Ingress 列表中的【新建Ingress】。

3.填写 Ingress 的信息，包括 Ingress 的名称、网络类型（是否购买EIP）、所在的集群、命名空间、监听端口、是否指定 BLB 及 EIP等；

4.如果所选集群是第一次部署 Ingress，需要勾选下方的同意创建 Ingress-Controller 选项。

注：由于第一次部署 Ingress 需要在集群创建 Ingress-Controller，因此集群在首次创建 Ingress 时，从 NotReady 状态变为 Ready 状态将需要等待一段时间。

证书管理

如果创建Ingress时，选择的监听端口包括HTTPS:443，则需要在创建Ingress时选择证书。

点击添加证书，可以将证书上传。需要填写证书名称，证书内容和私钥。请点击“查看参考样例”获取证书内容和私钥的填写示例。如果还有更多问题，请点击右下方链接进入“证书管理”的说明文档。

已经上传的证书将会存放在百度智能云安全认证服务中，可以通过点击个人头像，“管理我的证书”链接跳转至证书管理页面进行查看和管理。

配置转发规则

当创建好的 Ingress 进入 Ready 状态后，可以开始对 Ingress 的转发规则进行配置。

1.进入 Ingress 列表，点击 Ingress 的名称，进入到详情页。

2.在详情页中可以看到 Ingress 的相关配置，其中包括关联创建的应用型 BLB，如果需要的话，可以点击 BLB_ID 进入到应用型 BLB 的控制台对 BLB 进行查看（强烈建议不要在BLB页面修改相关配置）。

3.点击转发规则，可以看到当前 Ingress 的转发规则列表。

4.在规则列表左上角，点击编辑按钮，列表进入编辑状态，即可对规则进行添加、删除或者编辑。

5.为每一条新增的规则选择需要转发的协议类型、监听端口、域名、URI，以及转发到哪个后端服务和服务端口。当填写完成信息是，点击保存按钮即可。 注：后端服务必须暴露 NodePort（即 Service 为 NodePort 或 LoadBalancer 类型），关于服务的创建可参考流量接入的服务管理文档。

6.创建完转发规则后，可以在在列表右侧看到规则的状态，当规则状态为Ready时，说明后端服务的端口已经可以开始接受 BLB 转发的流量。

域名及 URI 规则

当单条规则出现域名和 URI 条件时，则需要两者分别满足以下条件，规则才能匹配成功：

1. 域名转发规则匹配内容限制：

   • 限制长度<100；
   • 通配符仅支持*；
   • 通配符*可出现0次或1次
   • 通配符*可匹配0-n个字符；
   • 仅支持前缀匹配，即只可出现在域名的开头，如： .baidu.com

2. URI 转发规则匹配内容限制：

   • 限制长度<100;
   • 通配符仅支持*;
   • 通配符*可出现0次或1次;
   • 通配符*可匹配0-n个字符;
   • 支持前、中、后缀匹配，即可出现在匹配规则的任意位置
   • 关于路由规则的详细介绍，可以参考应用型负载均衡文档。

使用 Ingress 的示例

1.在部署页面或服务页面用以下yaml内容创建示例 Deployment 和 Service：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: ingress-nginx-deployment
  labels:
    app: ingress-nginx
spec:
  replicas: 2
  selector:
    matchLabels:
      app: ingress-nginx
  template:
    metadata:
      labels:
        app: ingress-nginx
    spec:
      containers:
      - name: nginx
        image: hub.baidubce.com/cce/nginx-ingress
        ports:
        - containerPort: 80

---
kind: Service
apiVersion: v1
metadata:
  name: hello-service
spec:
  selector:
    app: ingress-nginx
  type: NodePort
  ports:
  - protocol: TCP
    port: 8000
    targetPort: 80

---
kind: Service
apiVersion: v1
metadata:
  name: world-service
spec:
  selector:
    app: ingress-nginx
  type: NodePort
  ports:
  - protocol: TCP
    port: 9000
    targetPort: 80

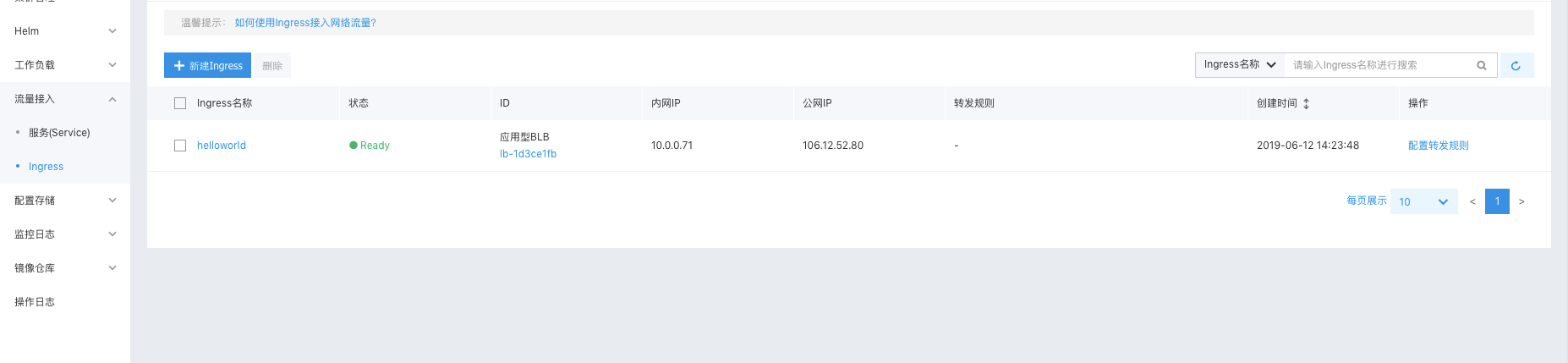

2.创建名为 helloworld 的 Ingress 对象：

3.配置 Ingress 转发规则：

• www.cce-ingress.com/hello/* -> hello-service:8000/hello/
• www.cce-ingress.com/world/* -> world-service:9000/world/

Service 对应后端服务必须支持转发策略的 URI，如果要支持所有情况，建议设置为 /*，这里对URI的路径要求很严格注意"/"，设置如下所示：

4.修改本地 /etc/hosts，将 www.cce-ingress.com 指向 EIP（例如：106.12.52.80）:

5.访问测试：

Ingress Annotation 说明

CCE Ingress 为满足单个域名同时支持 HTTP 及 HTTPS 转发，新增如下两条 Annotation：

kubernetes.io/cce.ingress.http-rules：

[
    {
        "host":"baidu-cce-ingress.com",
        "http":{
            "paths":[
                {
                    "path":"/apple/",
                    "backend":{
                        "serviceName":"service-example",
                        "servicePort":80
                    }
                },
                {
                    "path":"/banana/",
                    "backend":{
                        "serviceName":"service-example",
                        "servicePort":80
                    }
                }
            ]
        }
    }
]

kubernetes.io/cce.ingress.https-rules

[
    {
        "host":"baidu-cce-ingress.com",
        "http":{
            "paths":[
                {
                    "path":"/orange/",
                    "backend":{
                        "serviceName":"service-example",
                        "servicePort":80
                    }
                }
            ]
        }
    }
]

规则逻辑如下：

for rule in rules:
    if rule in annotation_https_rules:
        setHTTPS(rule)

    if rule in annotation_http_rule:
        setHTTP(rule)

    if rule not in annotation_https_rules && rule not in annotation_http_rule:
        setHTTP(rule)
