操作场景
本文介绍如何通过云边 Tunnel 隧道，实现不同边缘地域的 Pod/Svc 互访（现在暂时仅支持7层 http/https 协议）。例如在南京地域的 Pod 可以成功访问北京地域的 Nginx 服务，反之亦然。
架构原理

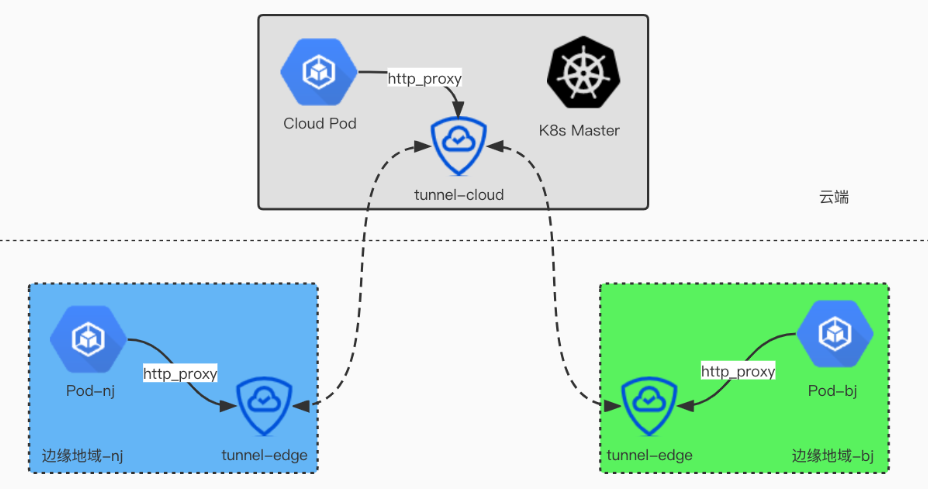

基本原理如上图所示，边缘节点 tunnel-edge 会和云端 tunnel-cloud 建立双向隧道，tunnel-edge 会在本地开放:8080端口作为 http/https 代理端口，如果边缘 Pod 需要通过代理访问其他地域的 Pod ip 或者 svc 的时候，可以在 Pod 内指定http_proxy或者https_proxy环境变量，把 http/https 流量通过 tunnel 转发到云端或者其他地域的边缘节点上。
说明
在产品层面，平台通过 webhook 的方式，方便您指定代理：您可以设置 workload 中的 label http-proxy=enable 来开启代理模式，此时 workload 相应的 Pod 会自动注入相应环境变量，例如 http_proxy=169.254.20.11:8080。
操作步骤
跨地域访问
1. 登录 容器服务控制台，选择左侧导航栏中的集群。
2. 在集群管理页，单击需要远程登录节点的集群 ID，进入该集群详情页。
3. 选择页面左侧组件管理，单击新建。

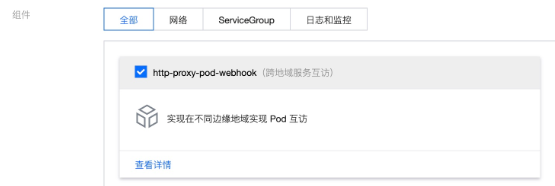

4. 在“新建组件”页中，选择 http-proxy-pod-webhook（跨地域服务互访）。如下图所示：
5. 单击完成。
6. 选择页面左侧工作负载 > Deployment，进入 Deployment 列表页面，分别新建名称为 nginx-nj 和 nginx-bj 的 deployment。

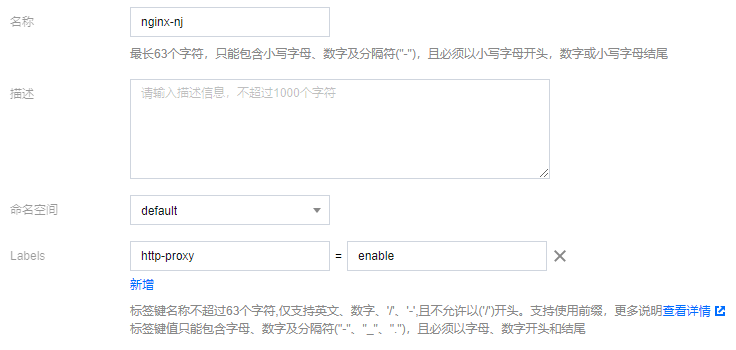

1. 新建名称为 nginx-nj 的 deployment，添加标签 http-proxy=enable。如下图所示：
2. 单击创建Workload。新建成功后返回 Deployment 列表查看。

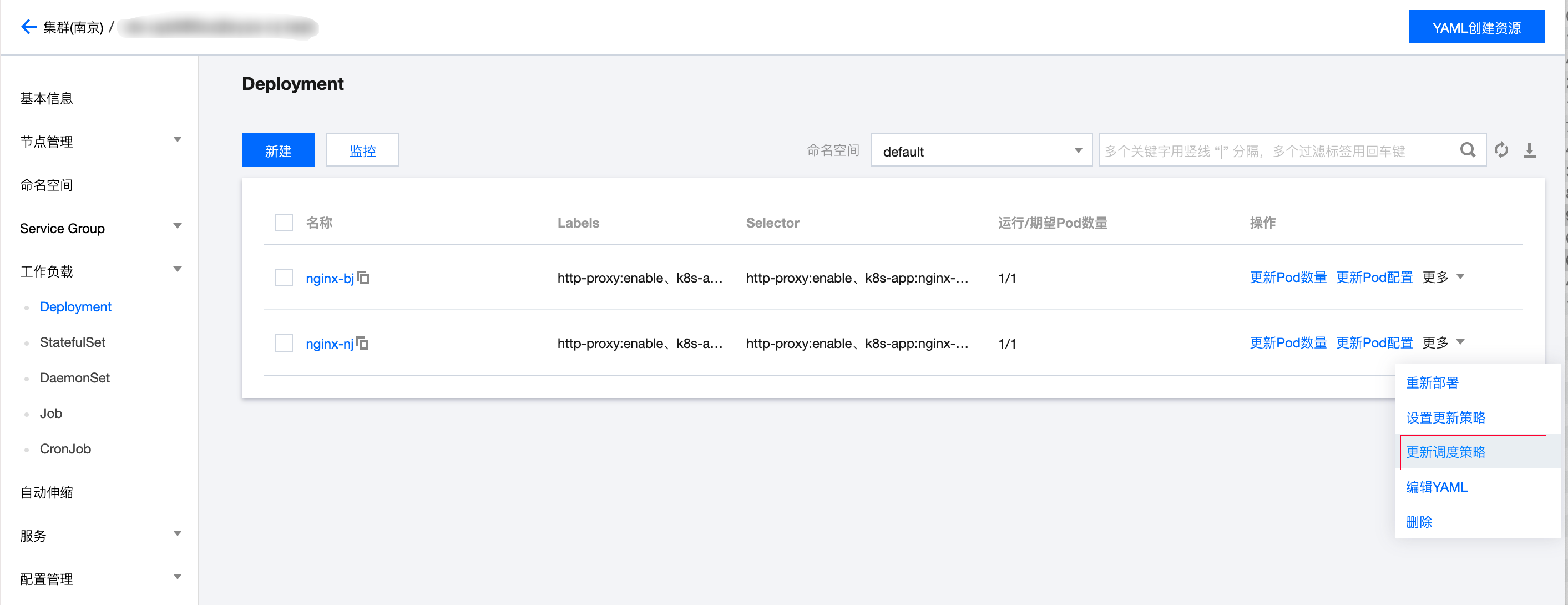

3. 单击 nginx-nj 右侧的更新调度策略。如下图所示：

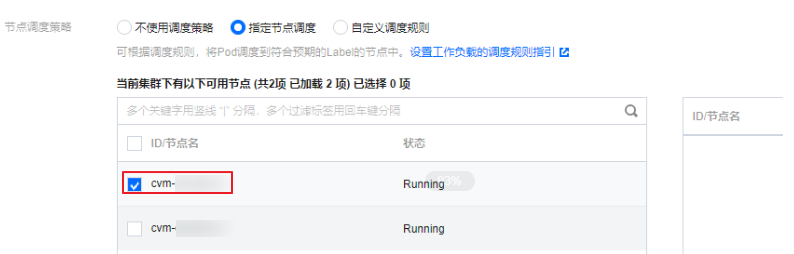

4. 在“更新调度策略”弹窗中，选择指定节点调度，并勾选对应地域下的节点，将 deployment 调度到南京地域的节点上。如下图所示：

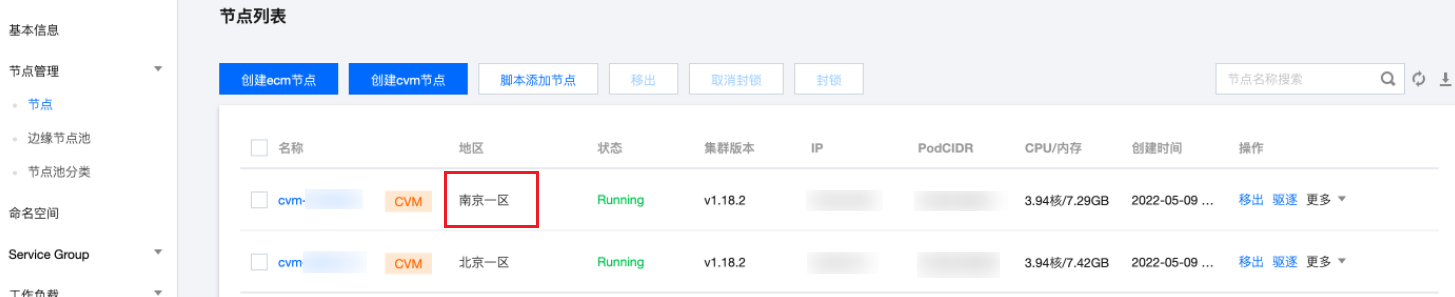

对应地域下的节点可在节点列表中查看。如下图所示：
nginx-nj 的 yaml 如下：
apiVersion: apps/v1kind: Deploymentmetadata:labels:k8s-app: nginx-njqcloud-app: nginx-njspec:...template:metadata:...labels:http-proxy: enable...spec:...

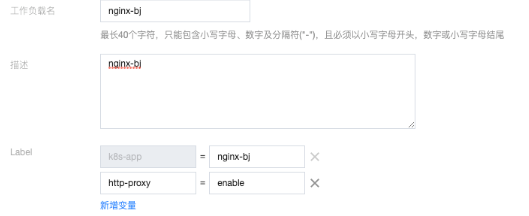

1. 新建名称为 nginx-bj 的 deployment，添加标签 http-proxy=enable。如下图所示：
2. 单击创建Workload。新建成功后返回 Deployment 列表查看。

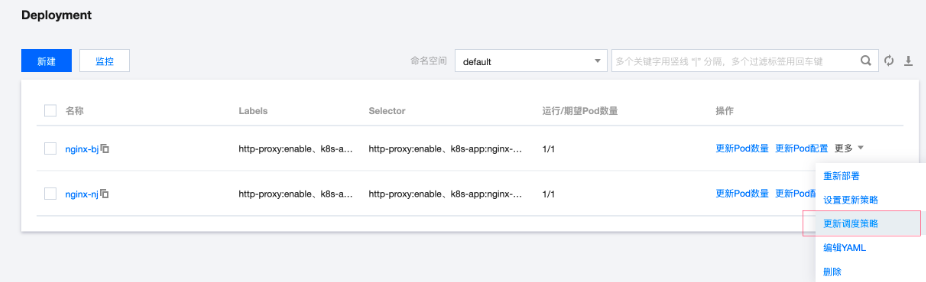

3. 单击 nginx-bj 右侧的更新调度策略。如下图所示：
4. 在“更新调度策略”弹窗中，选择指定节点调度，并勾选对应地域下的节点，将 deployment 调度到北京地域的节点上。对应地域下的节点可在节点列表中查看。
nginx-bj 的 yaml 如下：
apiVersion: apps/v1kind: Deploymentmetadata:labels:k8s-app: nginx-bjqcloud-app: nginx-bjspec:...template:metadata:...labels:http-proxy: enable...spec:...
7. 分别远程登录 nginx-bj 的 Pod 和 nginx-nj 的 Pod 确认 env 的 name 属性值是否为 'http-proxy'。示例如下：
apiVersion: v1kind: Podmetadata:...spec:...containers:- env:- name: http_proxyvalue: http://169.254.20.11:8080...
8. 远程登录南京边缘地域的 Pod 访问北京地域的服务。如下图所示：

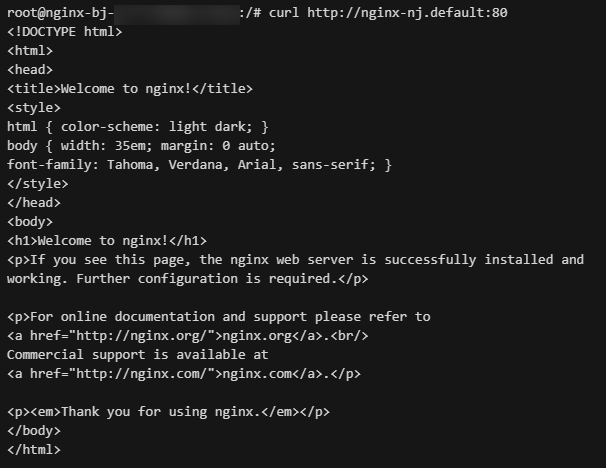

9. 远程登录北京边缘地域的 Pod 访问南京地域的服务。如下图所示：
