腾讯云计算加速套件 TACO Kit - 在 CVM 上部署 PyTorch 分布式训练集群

文档简介：
操作场景：本文介绍如何基于云服务器 CVM 搭建 torch+Taco Train 分布式训练集群。
*此产品及展示信息均由腾讯云官方提供。免费试用 咨询热线：400-826-7010，为您提供专业的售前咨询，让您快速了解云产品，助您轻松上云！ 微信咨询
  免费试用、价格特惠

操作场景

本文介绍如何基于云服务器 CVM 搭建 torch+Taco Train 分布式训练集群。

操作步骤

购买实例

购买实例，其中实例、存储及镜像请参考以下信息选择，其余配置请参考 通过购买页创建实例 按需选择。
实例：选择 计算型 GN10Xp 或 计算型 GT4。
系统盘：配置容量不小于50GB的云硬盘。您也可在创建实例后使用文件存储，详情参见 在 Linux 客户端上使用 CFS 文件系统。
镜像：建议选择公共镜像，支持自动安装 GPU 驱动。若您选择自定义镜像，则需要自行安装 GPU 驱动。
操作系统请使用 CentOS 8.0/CentOS 7.8/Ubuntu 20.04/Ubuntu 18.04/TecentOS 3.1/TencentOS 2.4。

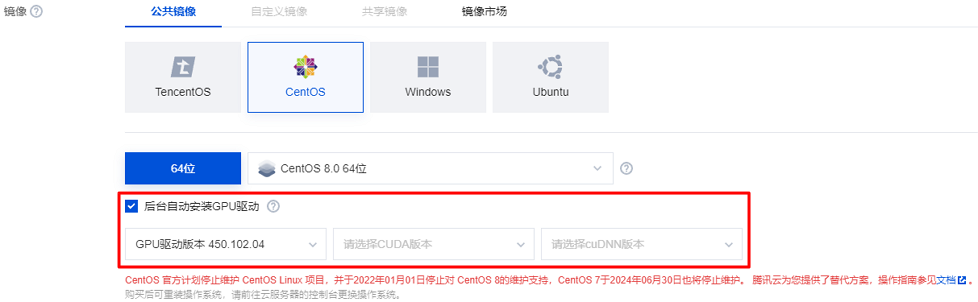

若您选择公共镜像，则请勾选“后台自动安装GPU驱动”，实例将在系统启动后预装对应版本驱动。如下图所示：

配置实例环境

验证 GPU 驱动

1. 参考 使用标准登录方式登录 Linux 实例，登录实例。
2. 执行以下命令，验证 GPU 驱动是否安装成功。


			nvidia-smi
查看输出结果是否为 GPU 状态：
是，代表 GPU 驱动安装成功。
否，请参考 NVIDIA Driver Installation Quickstart Guide 进行安装。

配置 HARP 分布式训练环境

1. 参考 配置 HARP 分布式训练环境，配置所需环境。
2. 配置完成后，执行以下命令进行验证，若配置文件存在，则表示已配置成功。


			ls /usr/local/tfabric/tools/config/ztcp*.conf

安装 docker 和 nvidia docker

1. 执行以下命令，安装 docker。


			curl -s -L http://mirrors.tencent.com/install/GPU/taco/get-docker.sh | sudo bash
若您无法通过该命令安装，请尝试多次执行命令，或参考 Docker 官方文档 Install Docker Engine 进行安装。 本文以 CentOS 为例，安装成功后，返回结果如下图所示：

2. 执行以下命令，安装 nvidia-docker2。


			curl -s -L http://mirrors.tencent.com/install/GPU/taco/get-nvidia-docker2.sh | sudo bash
若您无法通过该命令安装，请尝试多次执行命令，或参考 NVIDIA 官方文档 Installation Guide & mdash 进行安装。 本文以 CentOS 为例，安装成功后，返回结果如下图所示：

下载 docker 镜像

执行以下命令，下载 docker 镜像。


			docker pull ccr.ccs.tencentyun.com/qcloud/taco-train:torch111-cu113-cvm-0.4.3
该镜像包含的软件版本信息如下：
OS：Ubuntu 20.04.4 LTS
python：3.8.10
cuda toolkits：V11.3.109
cudnn library：8.2.0
nccl library：2.9.9
tencent-lightcc ：3.1.1
HARP library：v1.3
torch：1.11.0+cu113
其中：
LightCC 是腾讯云提供的基于 Horovod 深度定制优化的通信组件，完全兼容 Horovod API，不需要任何业务适配。
HARP 是腾讯云提供的用户态协议栈，致力于提高 VPC 网络下的分布式训练的通信效率。以动态库的形式提供，官方 NCCL 初始化过程中会自动加载，不需要任何业务适配。
torch 是官方版本1.11.0版本。

启动 docker 镜像

执行以下命令，启动 docker 镜像。



			docker run -it --rm --gpus all --privileged --net=host -v /sys:/sys -v /dev/hugepages:





			/dev/hugepages -v /usr/local/tfabric/tools:/usr/local/tfabric/tools ccr.ccs.tencentyun.





			com/qcloud/taco-train:torch111-cu113-cvm-0.4.3

注意
/dev/hugepages 和 /usr/local/tfabric/tools 包含了 HARP 运行所需要的大页内存和配置文件。

分布式训练 benchmark 测试

说明
docker 镜像中的文件 /mnt/tensorflow_synthetic_benchmark.py 来自 horovod example。

单卡
执行以下命令，进行测试。



								/usr/local/openmpi/bin/mpirun -np 1 --allow-run-as-root -bind-to none -map-by slot





								-x NCCL_DEBUG=INFO -x NCCL_SOCKET_IFNAME=eth0 -x LD_LIBRARY_PATH -x PATH -mca btl_tcp_





								if_include eth0 python3 /mnt/pytorch_synthetic_benchmark.py --model=vgg16 --batch-size=128

下图为 GN10Xp/V100的单卡 benchmark 结果：

多机多卡
1. 参考 购买实例 - 启动 docker 镜像 步骤，购买和配置多台训练机器。
2. 配置多台服务器 docker 间相互免密访问，详情请参见 配置容器 SSH 免密访问。
3. 执行以下命令，使用 TACO Train 进行多机训练加速。



								/usr/local/openmpi/bin/mpirun -np 16 -H gpu1:8,gpu2:8 --allow-run-as-root -bind-to





								 none -map-by slot -x NCCL_ALGO=RING -x NCCL_DEBUG=INFO -x NCCL_SOCKET_IFNAME=eth0 -





								x HOROVOD_MPI_THREADS_DISABLE=1 -x HOROVOD_FUSION_THRESHOLD=0 -x HOROVOD_CYCLE_TIME=0





								 -x LIGHT_INTRA_SIZE=8 -x LIGHT_2D_ALLREDUCE=1 -x LIGHT_TOPK_ALLREDUCE=1 -x LIGHT_TOPK





								_THRESHOLD=2097152 -x LD_LIBRARY_PATH -x PATH -mca btl_tcp_if_include eth0 python3





								 /mnt/pytorch_synthetic_benchmark.py --model=vgg16 --batch-size=128

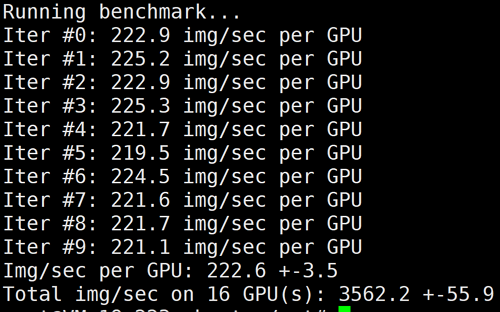

下图为 GN10Xp/V100的2机16卡 benchmark 结果：

LightCC 的环境变量说明如下表：
环境变量
默认值
说明
LIGHT_2D_ALLREDUCE
0
是否使用2D-Allreduce 算法
LIGHT_INTRA_SIZE
8
2D-Allreduce 组内 GPU 数
LIGHT_HIERARCHICAL_THRESHOLD
1073741824
2D-Allreduce 的阈值，单位是字节，小于等于该阈值的数据才使用2D-Allreduce
LIGHT_TOPK_ALLREDUCE
0
是否使用 TOPK 压缩通信
LIGHT_TOPK_RATIO
0.01
使用 TOPK 压缩的比例
LIGHT_TOPK_THRESHOLD
1048576
TOPK 压缩的阈值，单位是字节，大于等于该阈值的数据才使用 TOPK 压缩通信
LIGHT_TOPK_FP16
0
压缩通信的 value 是否转成 FP16
4. 执行以下命令，关闭 TACO LightCC 加速进行测试。



								# 修改环境变量，使用Horovod进行多机Allreduce





								/usr/local/openmpi/bin/mpirun -np 16 -H gpu1:8,gpu2:8 --allow-run-as-root -bind-to





								 none -map-by slot -x NCCL_ALGO=RING -x NCCL_DEBUG=INFO -x NCCL_SOCKET_IFNAME=eth0 -x





								LD_LIBRARY_PATH -x PATH -mca btl_tcp_if_include eth0 python3 /mnt/pytorch_syntheti





								c_benchmark.py --model=vgg16 --batch-size=128

下图为 GN10Xp/V100的2机16卡，关闭 LightCC 后的 benchmark 结果：

5. 执行以下命令，同时关闭 LightCC 和 HARP 加速进行测试。



								# 将HARP加速库rename为bak.libnccl-net.so即可关闭HARP加速。/usr/local/openmpi/bin/m





								pirun -np 2 -H gpu1:1,gpu2:1 --allow-run-as-root -bind-to none -map-by slot mv /u





								sr/lib/x86_64-linux-gnu/libnccl-net.so /usr/lib/x86_64-linux-gnu/bak.libnccl-net.so#





								 修改环境变量，使用Horovod进行多机Allreduce /usr/local/openmpi/bin/mpirun -np 16 -H





								 gpu1:8,gpu2:8 --allow-run-as-root -bind-to none -map-by slot -x NCCL_ALGO=RING -x





								 NCCL_DEBUG=INFO -x NCCL_SOCKET_IFNAME=eth0 -x LD_LIBRARY_PATH -x PATH -mca btl_tcp_





								if_include eth0 python3 /mnt/pytorch_synthetic_benchmark.py --model=vgg16 --batch-size=128

下图为 GN10Xp/V100的2机16卡，同时关闭 LightCC 和 HARP 后的 benchmark 结果：

注意：
测试完如需恢复 HARP 加速能力，只需要把所有机器上的 bak.libnccl-net.so 重新命名为 libncc-net.so 即可。

总结

本文测试数据如下：
机器：GN10Xp（V100 * 8）+ 25G VPC
容器：ccr.ccs.tencentyun.com/qcloud/taco-train:torch111-cu113-cvm-0.4.1
网络模型：VGG16Batch：128
数据：synthetic data
机型
#GPUs
Horovod+TCP
Horovod+HARP
LightCC+HARP
性能（img/sec）
线性加速比
性能（img/sec）
线性加速比
性能（img/sec）
线性加速比
GN10Xp/V100
1
251
-
251
-
251
-
8
1977
98%
1977
98%
1977
98%
16
847
21%
1644
40%
3562
88%
说明如下：
对于 GN10Xp，相比开源方案，使用 TACO 分布式训练加速组件之后，16卡V100的线性加速比从93%提升到97%（由于当前网络模型的加速已经很高，软件优化提升的空间有限）。
LightCC 和 HARP 只在多机分布式训练当中才有加速效果，单机8卡场景由于 NVLink 的高速带宽存在，一般不需要额外的加速就能达到比较高的线性加速比。
上述 benchmark 脚本也可以支持除了 VGG16之外的其他模型。ModelName 请参考 Keras Applications
