图表的常用属性

• 名称：默认为组件类型名称，可编辑
• 尺寸：组件的长宽，可锁定比例单步调整
• 横坐标：组件距离画布原点的横坐标
• 纵坐标：组件距离画布原点的纵坐标
• 旋转角度：组件的顺时针旋转角度
• 隐藏：勾选是否隐藏组件，可绑定
• 背景：组件背景颜色
• 线条：组件边框线条颜色
• 线型：组件边框线条形状
• 线宽：组件边框线条宽度
• 内边距：组件图形距外边框的上、下、左、右边距
• 提示框：勾选提示框表示组件鼠标悬浮上去时出现数据提示框，不勾选则无提示框
• 区域缩放：勾选区域缩放表示组件下方有区域缩放横轴，不勾选则无
• 缩放区边距：设置区域缩放横轴距离下边框的距离
• 图例：勾选则组件右上角出现图例
• 图例布局：图例选择水平方向铺开或是垂直方向铺开
• 图例水平：图例水平位置居左、居中、居右
• 图例垂直：图例垂直位置居上、居中、居下
• 上、下、左、右：图例距离边框的上下左右间距
• 图例字体：图例字体设计
• 图例字号：图例字号设计
• 字体样式：图例字体加粗、斜体、下划线、删除线设计
• 图例间距：图例之间的间距设计
• 图例尺寸：图例的大小设计

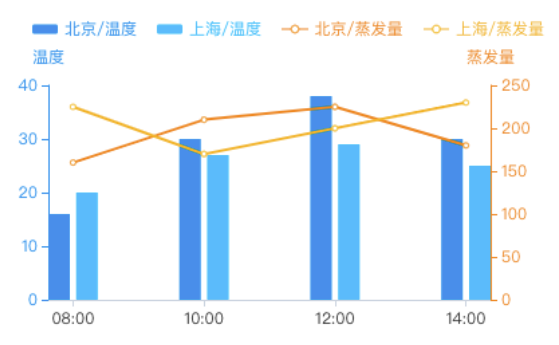

• 系列样式：通过系列样式来改变图表中一系列数据的数据展现的形式和样式，如双Y轴混合图表

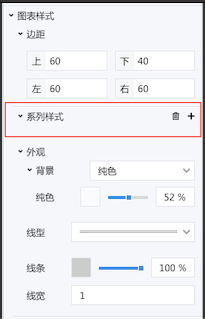

找到图表样式中的系列样式

点击系列样式右上角的加号

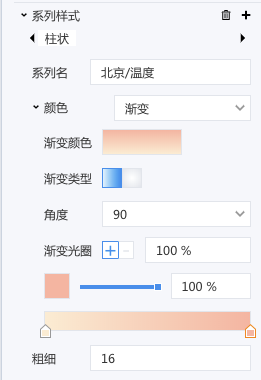

可选择数据系列的展现形式，以混合图标为例，分表有柱状，折线，面积，散点等样式。

将系列名需改成图例上显示的名字

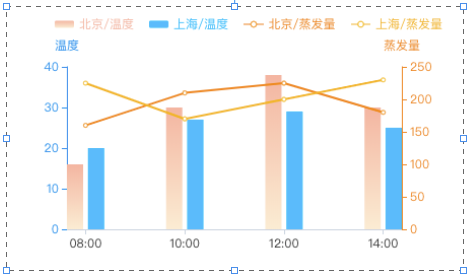

实现系列形式和样式的修改

- 系列名：输入需要调整样式的系列名，即图表中某系列的图例名。
 - 颜色：系列的颜色，即柱状的颜色。如果系列名匹配，修改颜色即可在图表中体现变更。
 - 面积颜色：面积部分的颜色。如果系列名匹配，修改颜色即可在图表中体现变更。
 - 粗细：柱状的粗细。如果系列名匹配，修改数值即可看到柱状粗细的变化。
 - 标记：是否显示标记
 - 标记样式：标记样式
 - 标记大小：标记大小
 - 线形：线型
 - 线宽：线宽
 - 添加/删除系列样式：可添加或删除系列配置项，上限为10条。

注：某条系列设置了样式后，皮肤的设置对该系列不生效。 该部分可以更精准地对图表中的任意一条数据序列进行样式修改。此处系列的条数不需要与实际数据系列一致。想要改哪条系列的样式，系列名对应上 即可生效。

直角坐标系图表的公共属性

• X/Y轴：勾选表示显示X轴
• X/Y轴标签/轴线/刻度/分割线：勾选表示出现X轴标签/轴线/刻度/分割线
• X/Y轴字体、字号、颜色、样式设计
• X/Y轴数据单位：轴数据数量级单位选择
• X/Y轴刻度范围：默认最大最小值均为"auto"， 可输入"auto"或数值。"auto"表示根据数据自适应范围；数值则可精确限定数据的范围。
