文档中心

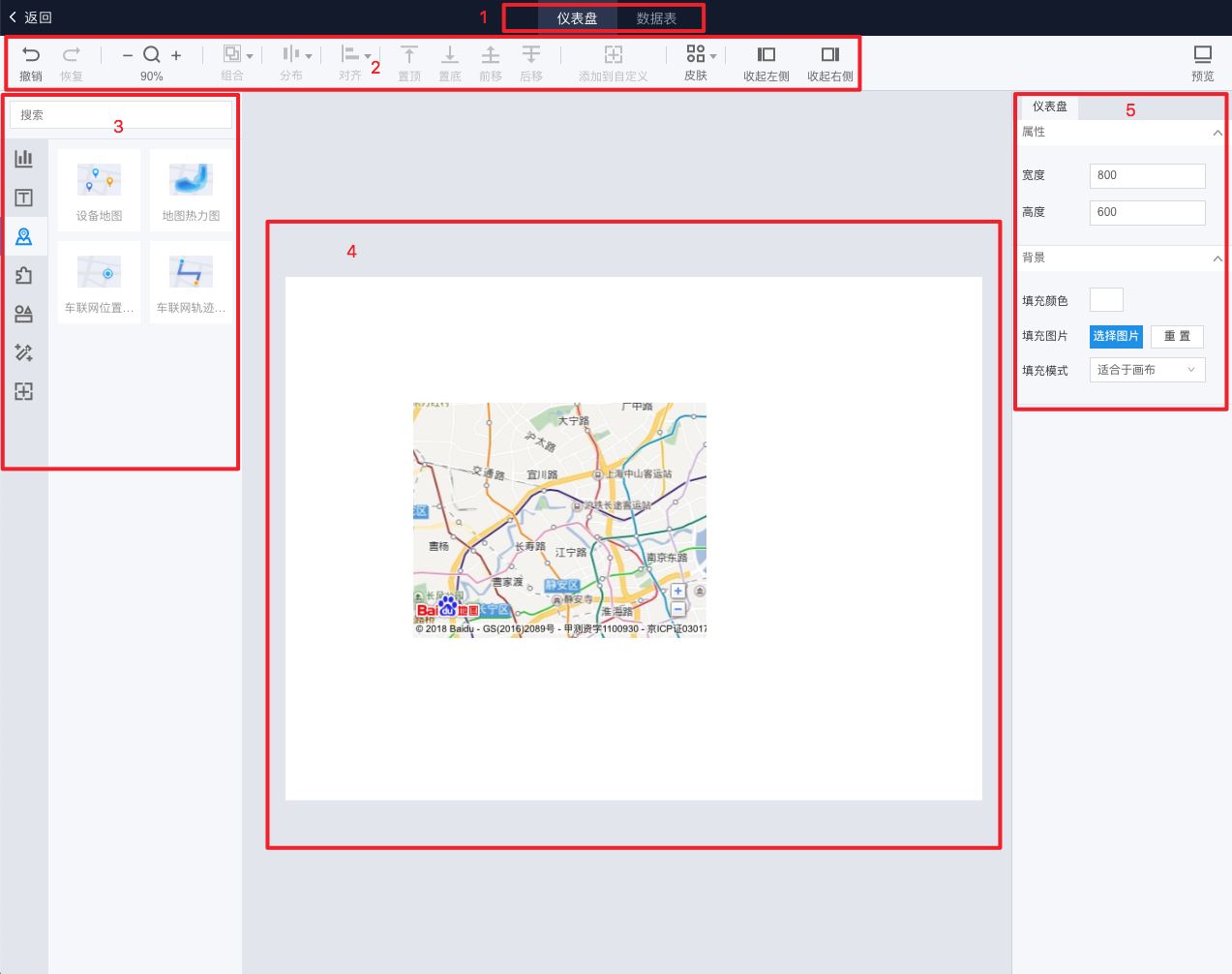

进入仪表盘

1. 进入每个仪表盘主要分为2个部分：仪表盘、数据表
2. 上方是仪表盘设计的操作功能区域
3. 左边是物可视提供的各大类型的组件
4. 中间是仪表盘设计器区域
5. 右边是仪表盘内每个组件的属性配置、数据配置区域

组件

物可视为用户提供6种类型组件

1. 图表：基本统计分析图表，统计柱状图、堆叠柱状图、仪表指针、统计面积图、统计折线图、统计饼图、南丁格尔图、时序柱状图、时序折线图、时序面积图等；
2. 文本：单行、多行文本，表格等；
3. 地图：设备地图、车联网位置地图（仅支持天工车联网服务使用）、车联网轨迹地图（仅支持天工车联网服务使用）；
4. 通用：时钟、图标库、自定义图片上传、百分比进度条、记分牌；
5. 图形：基本图形：单向箭头、双向箭头、直线、四边形、矩形、圆角矩形、三角形等，工业图形：仪表盘、管道、四通管、弯管、三通管、水泵、储水罐、阀门等；
6. 素材：装饰性图片、图标。

操作功能

物可视设计器工具支持以下操作功能

1. 撤销：撤销一步操作
2. 恢复：恢复一步操作
3. 画布放大缩小：将画布进行放大缩小
4. 组合：按住shift键，多选组件，可以将多个组件进行组合
5. 打散：组合后组件可打散
6. 分布：按住shift键，多选组件，多选3个组件以及以上时，可以进行水平分布、垂直分布
7. 对齐：按住shift键，多选组件，多选2个组件以及以上时可以选择各种方式对其
8. 置顶：将组件置于顶层
9. 置底：将组件置于底层
10. 前移：将组件上移一层
11. 后移：将组件下移一层
12. 添加到自定义：可选择一个或多个可视化组件，添加为个性化的自定义组件
13. 皮肤：提供浅色、深色、荧光色三种类型的组件风格皮肤主题
14. 收起左侧：收起左侧组件区
15. 收起右侧：收起右侧属性区域

快捷键大全

概览

快捷键主要针对仪表盘设计界面，兼容Windows和Mac的键盘布局

快捷键参考

组件的属性配置

物可视右侧区域负责用于对仪表盘或是某个组件进行属性配置、数据绑定等操作

1. 仪表盘画布属性

   • 画布宽度、高度设定
   • 画布背景颜色、填充图片、填充模式设定

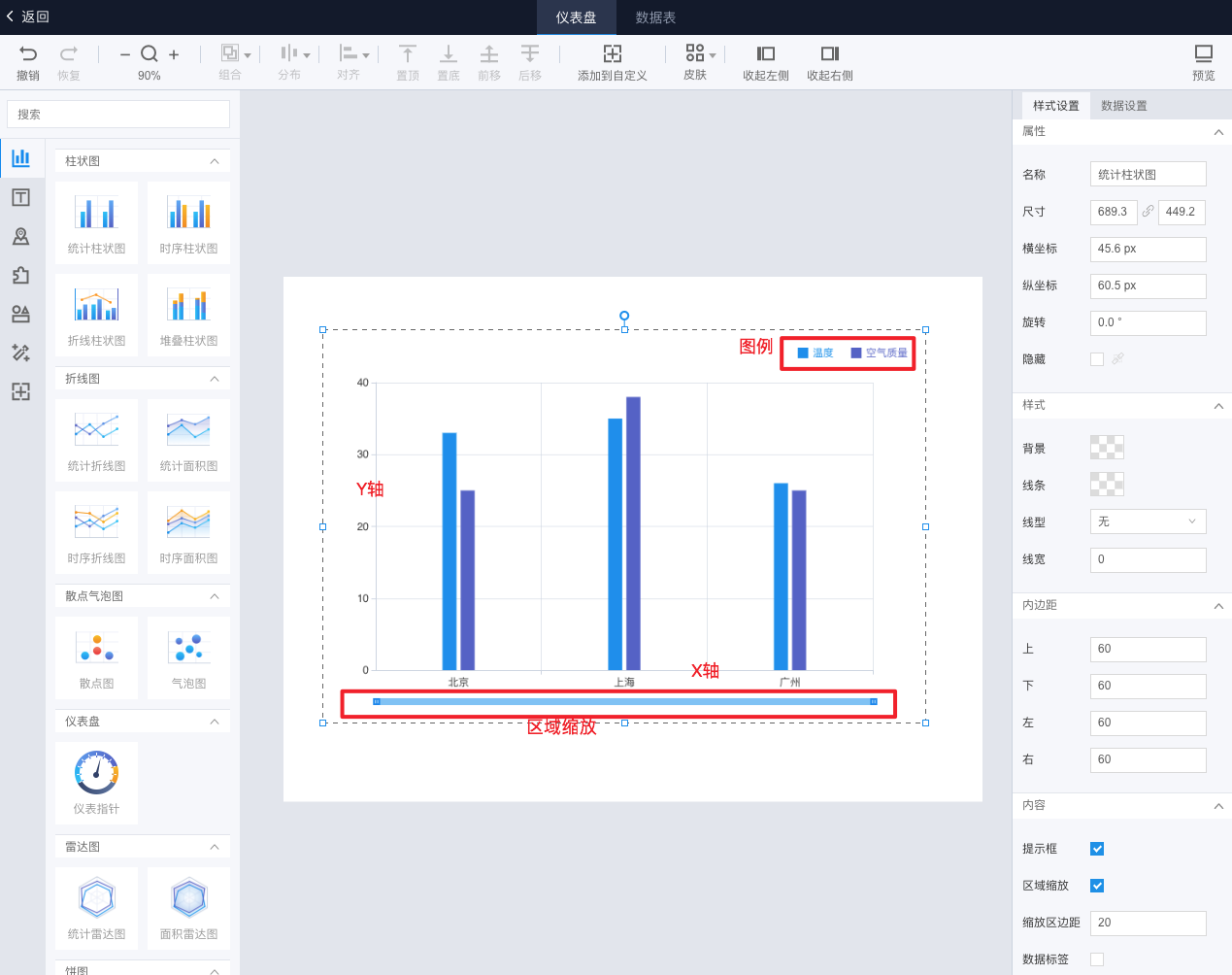

2. 图表组件属性（以统计柱状图为例）



3. 样式设置

   • 名称、尺寸、横坐标、纵坐标、旋转角度
   • 隐藏：勾选是否隐藏组件
   • 背景：组件背景颜色
   • 线条：组件边框线条颜色
   • 线型：组件边框线条形状
   • 内边距：组件图形距外边框的上、下、左、右边距
   • 提示框：勾选提示框表示组件鼠标悬浮上去时出现数据提示框，不勾选则无提示框
   • 区域缩放：勾选区域缩放表示组件下方有区域缩放横轴，不勾选则无
   • 缩放区边距：设置区域缩放横轴距离下边框的距离
   • 数据堆叠：勾选将统计图转换为数据堆叠图
   • 数据标签：勾选则组件上出现图例数字
   • 图例：勾选则组件右上角出现图例
   • 图例布局：图例选择水平方向铺开或是垂直方向铺开
   • 图例水平：图例水平位置居左、居中、居右
   • 图例垂直：图例垂直位置居上、居中、居下
   • 上、下、左、右：图例距离边框的上下左右间距
   • 图例字体：图例字体设计
   • 图例字号：图例字号设计
   • 字体样式：图例字体加粗、斜体、下划线、删除线设计
   • 图例间距：图例之间的间距设计
   • 图例尺寸：图例的大小设计
   • X/Y轴：勾选表示显示X轴
   • X/Y轴标签/轴线/刻度/分割线：勾选表示出现X轴标签/轴线/刻度/分割线
   • X/Y轴字体、字号、颜色、样式设计
   • 数据单位：Y轴数据单位选择

4. 数据设置

   • 数据表：选择该仪表盘下添加过的数据表（在数据表tab中进行添加）
   • X轴（类目）：选择数据表中的某一列作为X轴
   • Y轴（度量）：选择数据表中的某几列作为Y轴显示

5. 地图组件属性（以设备地图为例）





   • 样式设置

     • 属性、样式设计如上
     • 缩放：选择地图缩放比例
     • 自动居中：开启自动居中则地图会自动显示设备点位居中的位置
     • 城市列表：开启城市列表则地图会左上角出现城市列表进行城市选择

   • 数据配置

     • 数据表：地图组件的数据表中需要包含经度、纬度
     • 名称：设备点信息显示名称
     • 经度：选择数据表中的经度
     • 纬度：选择数据表中的纬度
     • 分组：选择设备点中分组的依据
     • 信息：设备点信息展示卡片上要展示的信息

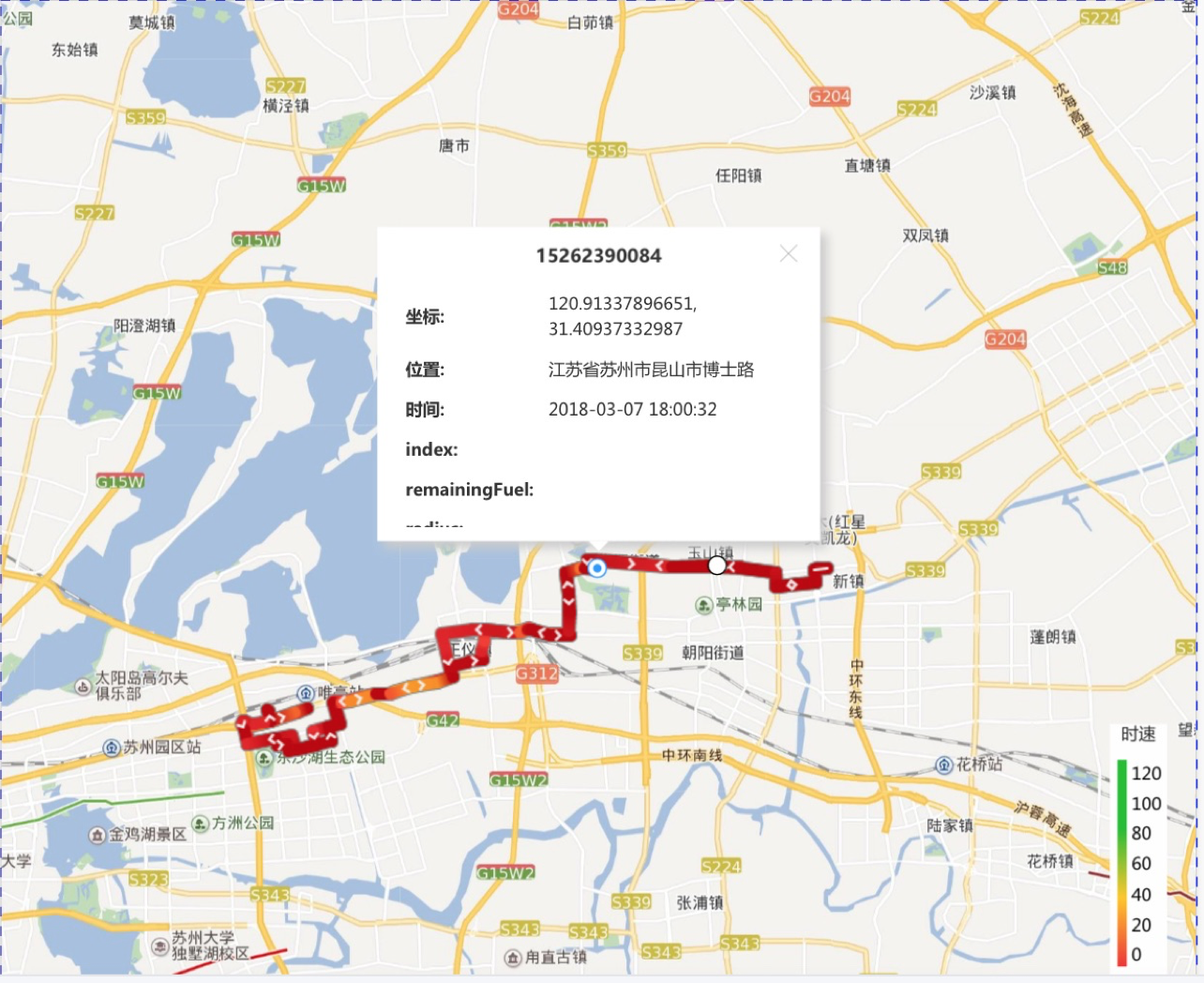

     • 样式：显示轨迹地图/座位标志地图

6. 通用组件

   • 时钟：作为时间显示
   • 图标：物可视为用户提供了通用图标库，可以在属性面板中"选择图标"进行切换
   • 图片：物可视为用户提供了云端图片管理，支持用户上传自定义图片
   • 标签：支持用户写作为标签，或者绑定数据表的某一格数值作为标签，数值标签会随着数据表更新而更新
   • 百分比条：支持用户选择数据表某一个数值作为进度条进度显示，可在数据表Tab页将数据表数据转换成百分比，便于百分比条绑定数据显示
   • 记分牌：支持用户作为KPI值特殊的记分牌显示，可以调节每张卡片尺寸、背景、整数位数、小数位数、空白数字补齐方式、显示数字内边距。支持用户选择数据表某一个数值作为记分牌数值显示，可在数据表Tab页将数据表数据转换成想要的格式，便于记分牌绑定数据显示
   • 富文本：支持多行文本操作
   • 支持展示仪表盘下新建过的某一张数据表，并且支持列数的选择、表头的显示、行列分割的属性配置等

7. 基本图形

   物可视为用户提供单向箭头、双向箭头、直线、四边形、矩形、圆角矩形、三角形这些基本图形，并持续增加中。

8. 组态

   物可视以水泵场景为用户提供组态素材：仪表盘、管道、四通管、弯管、三通管、水泵、储水罐、阀门，并持续增加中。
