新建仪表盘

点击"新建仪表盘"，进入物可视仪表盘设计器页面

进入仪表盘

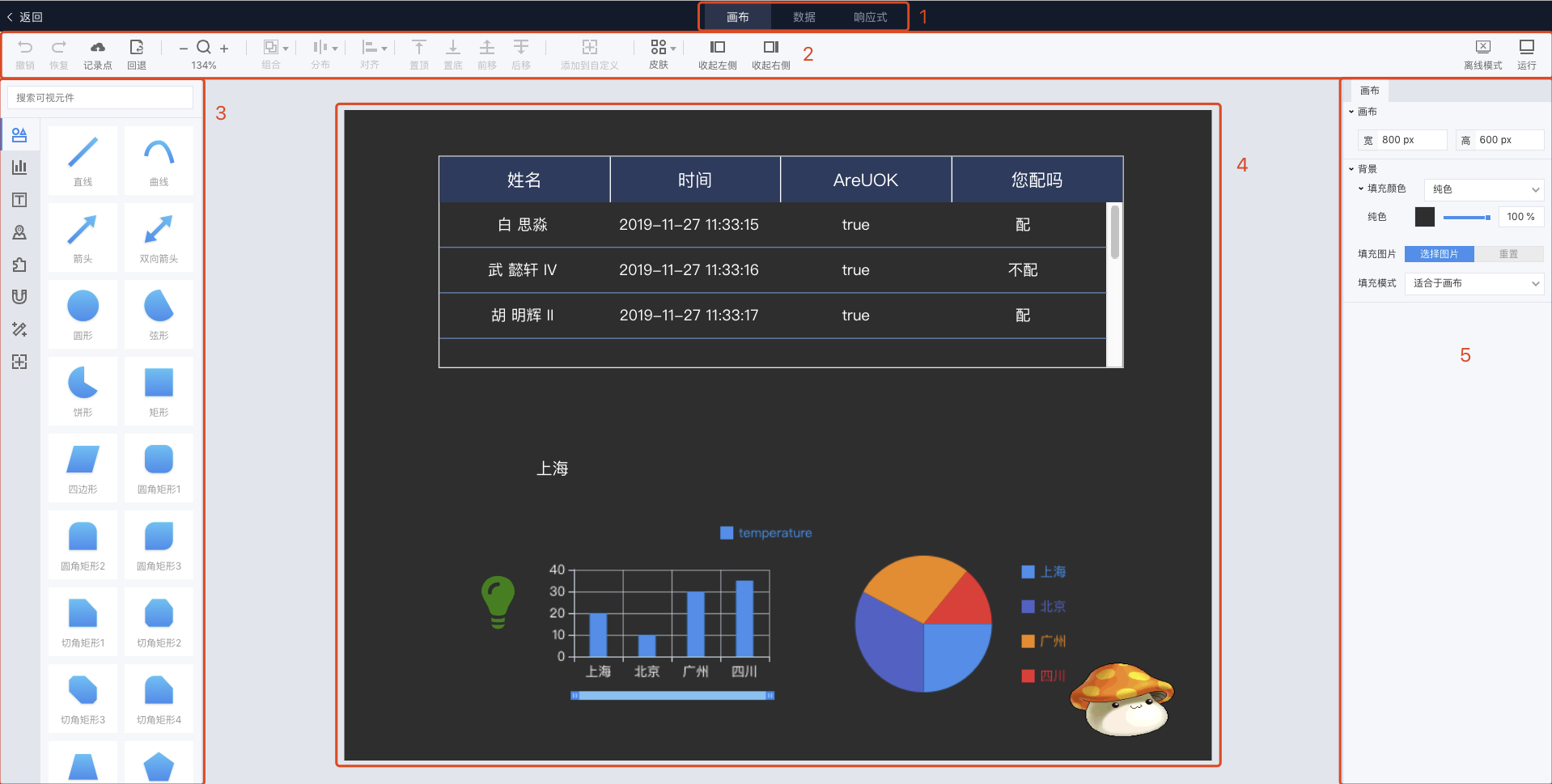

1. 进入每个仪表盘主要分为3个部分：画布、数据、响应式
2. 上方是仪表盘设计的操作功能区域
3. 左边是物可视提供的各大类型的组件
4. 中间是仪表盘设计器区域
5. 右边是仪表盘内每个组件的属性配置、数据配置区域

数据表

数据表（也叫数据源）就是获取数据的地方。一个仪表盘是由视觉和数据两部分组成的，可视化仪表盘的核心就是为了把数据以图表等方式展现出来，因此数据是非常重要的。

和普通的 WEB 应用不同的是，数据可视化产品一般都需要包含数据自动更新的功能，以做到对数据的实时监控。物可视的数据源也有这个功能，因此在最终发布的仪表盘中包含自动更新功能，但请用户特别注意：为了设计器的性能考虑，在设计器内编辑状态的仪表盘不会自动更新。因此如果用户发现仪表盘内的数据始终不变，或者和当前数据不符，请不要担心，在正式发布后的成品中不会有这个现象。

新建数据表

点击"数据"，来到每个仪表盘的数据表管理区域

点击"新建数据源"，为仪表盘添加数据源。

目前支持的数据源有：时序数据库、静态数据（JSON文件、csv文件）、仿真数据、物联网核心套件、用户HTTP、公告板以及 API 层提供第三方数据写入能力。

1. 时序数据库：物可视支持天工时序数据库作为数据源，若您暂时未开通时序数据库服务，请参考创建时序数据库。

   注意：天工时序数据库会根据写入和查询进行计费。通过物可视进行查询同样会产生费用，详情可查询时序数据库的计费文档。

   • 根据账户名下的区域、时序数据库列表选择需要作为数据源的时序数据库，输入数据表名称，点击"下一步"



   • 名称：该新建数据表的名称,支持中英文字符、数字和下划线，支持1-50个字符。
   • 度量（Metric）：选择指定度量值的数据，度量值即数据的类别，如发动机的温度、转速等。详细介绍可参考TSDB名词解释。
   • 域（Field）：在指定度量值下数据的子类别。metric支持多个域，不同的域支持不同的数据类型写入。对于同一个域，如果写入了某个数据类型之后，相同的域不允许写入其他数据类型。
   • 标签（Tag）：通过标签对数据过滤。一个标签是一个key-value对，用于提供额外的信息，如“型号=ABC123”、“出厂编号=1234567890”等。
   • 过滤条件（Filter）：TSDB数据的过滤条件。
   • 分组条件（group）:TSDB数据的分组条件。
   • 聚合函数：可以对一段时间的数据点做聚合，如每10分钟的和值、平均值、最大值、最小值等。
   • 时间排序：根据想要的数据状态选择升序或者降序。
   • 触发规则：查询过去特定时间范围内的数据。
   • 自动刷新：选择后台自动刷新数据源的时间间隔，选定后，物可视将根据时间频率自动刷新数据。

   点击"确定"，完成创建。

2. 静态数据：物可视支持UTF8编码的 JSON 文件和 CSV 文件作为数据源，更详细的使用方法请参考 “静态数据”数据表帮助页面。
3. 仿真数据：请参考 “仿真数据” 数据表帮助页面。
4. 物联网核心套件：请参考 “物联网核心套件”数据表帮助页面。
5. 用户HTTP：请参考 “用户HTTP”数据表帮助页面。
6. 公告板：公告板数据源的典型实践请参考 组件之间的协同工作。
7. 自定义 API：请参考 使用 PlayerAPI 更新数据。
