功能

1. 镜头模组基于UVC协议， 支持720P 的MJPG视频流播放

2. 人脸库管理，四个方面：

   1. 人脸注册(支持单用户实时注册和批量导库)
   2. 查询单个人脸库记录
   3. 删除单个人脸库记录
   4. 清空底库

3. 设备管理与配置，四个方面：

   1. 人脸检测配置
   2. 活体检测配置
   3. 人脸识别配置
   4. 驾驶行为分析配置

具体参数

操作说明

Windows使用说明

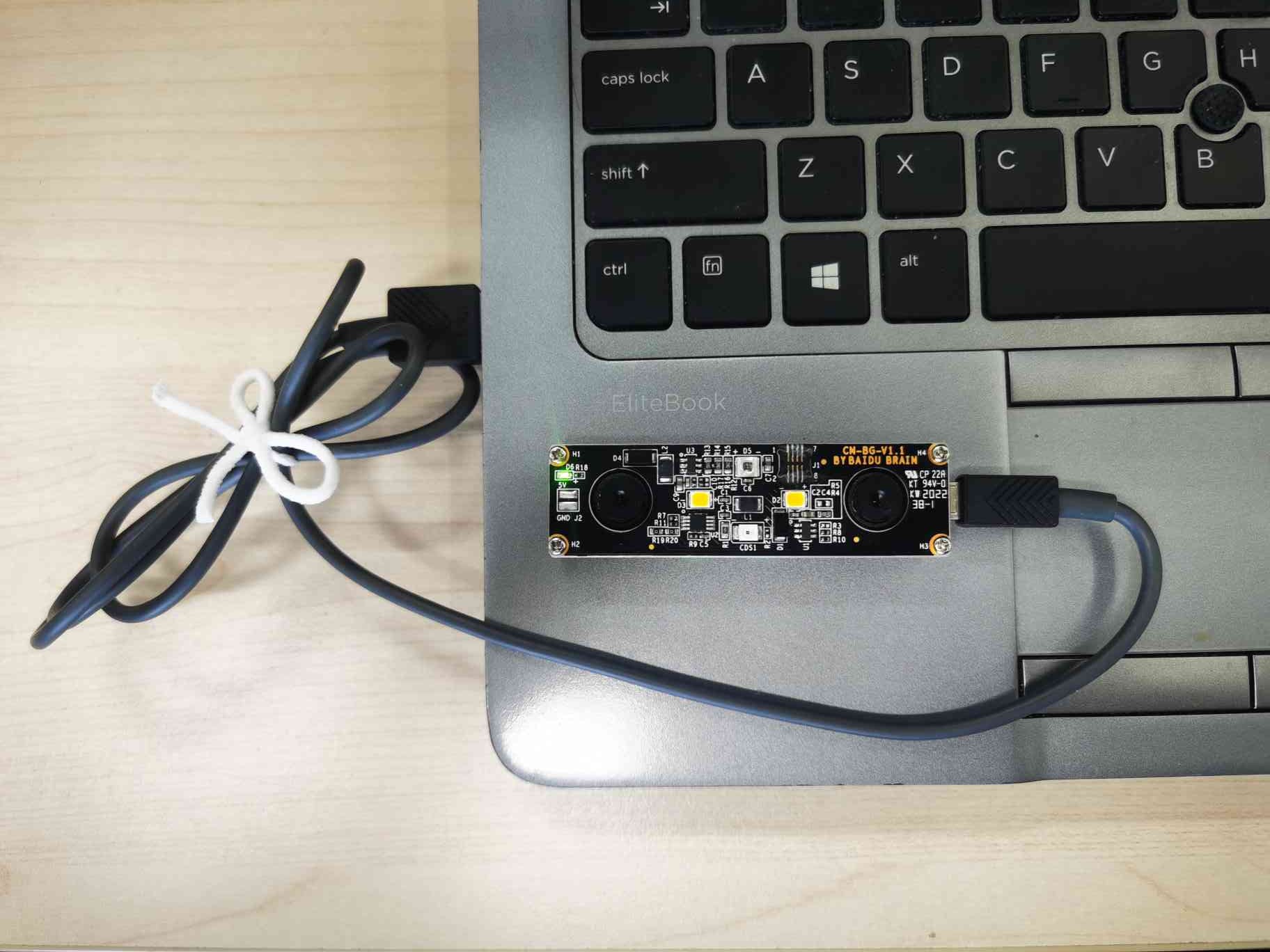

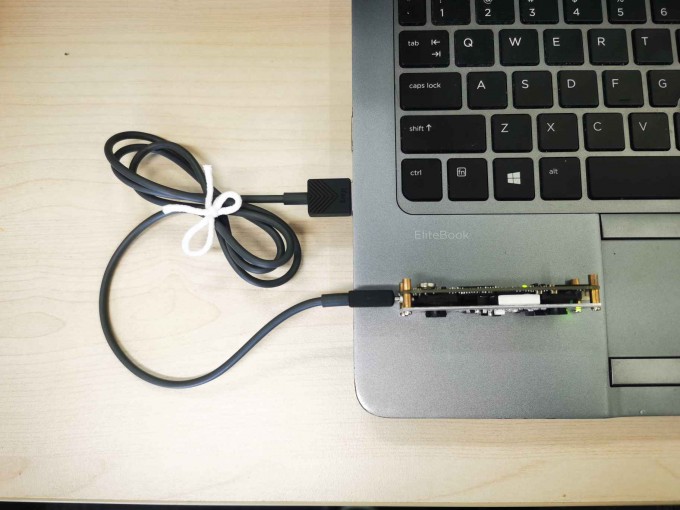

设备上电

模组采用Micro USB线连接， Host 端usb接口供电(usb2.0/usb3.0均可)

快速配置指南

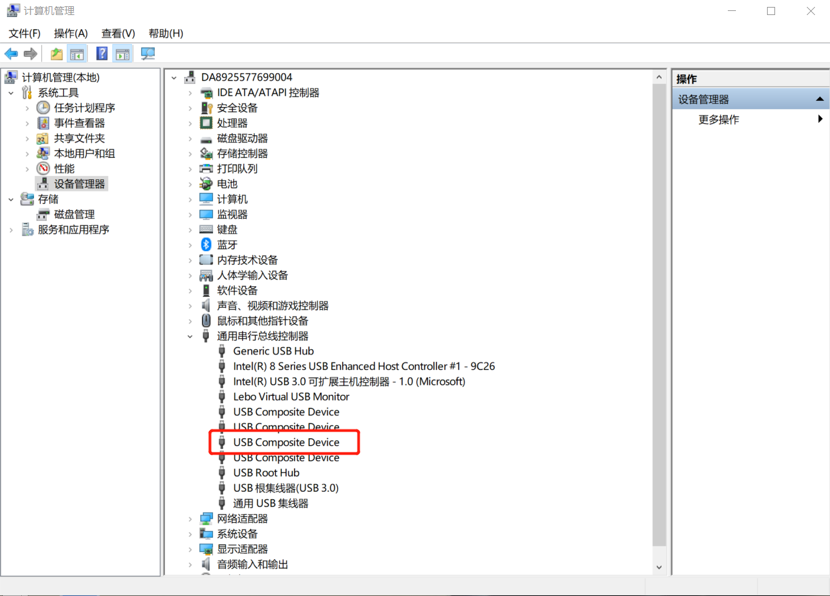

1. 连接设备，点击我的电脑右键，进入管理可以在通用串口总线控制器看到新增的设备，如图.

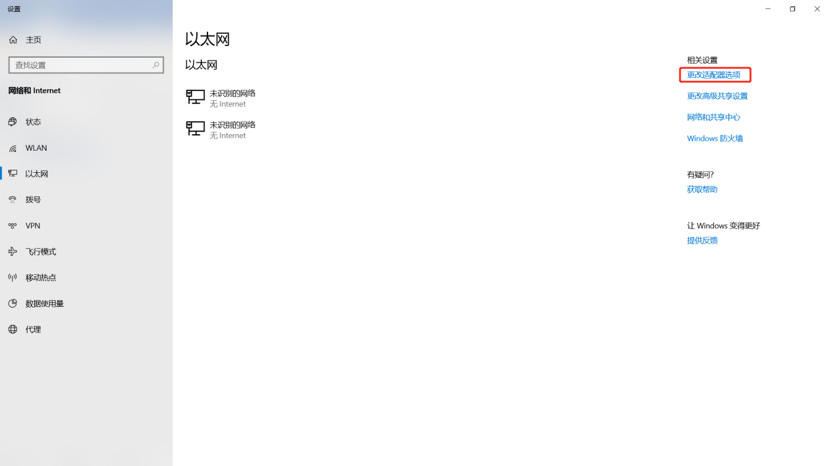

2. 在电脑找到网络和Internet设置找到更改适配器选项，如图

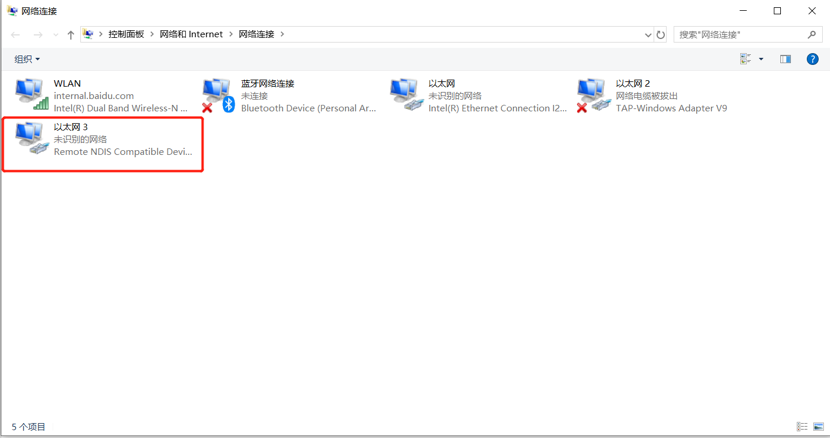

3. 正常度目AI镜头模组启动后会在windows系统下虚拟出来一个网卡，如图

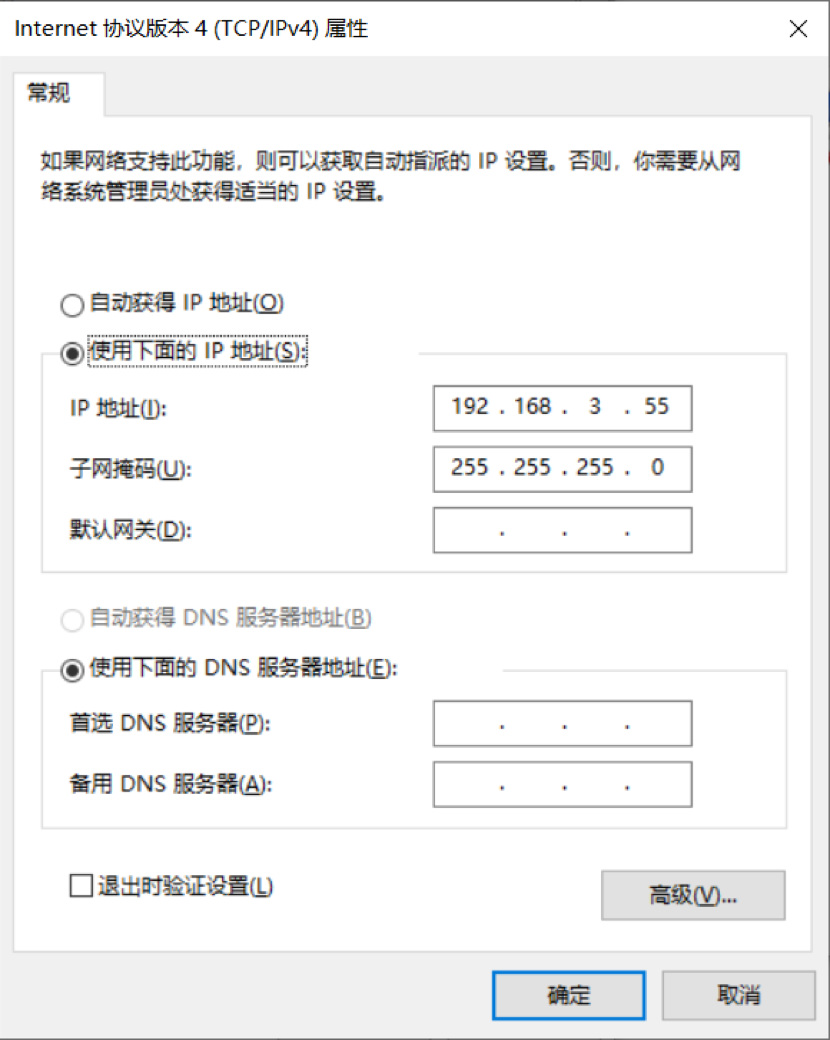

4. 需要把以太网配置以下网络，把电脑IP配置为和AI镜头模组相同网段的IP，例如：192.168.3.55，如图

注意：当设备连接windows系统的同一个usb口时，仅第一次需配置ip，后续可被自动配置；当设备切换至其它usb口时，则需要重新配置ip

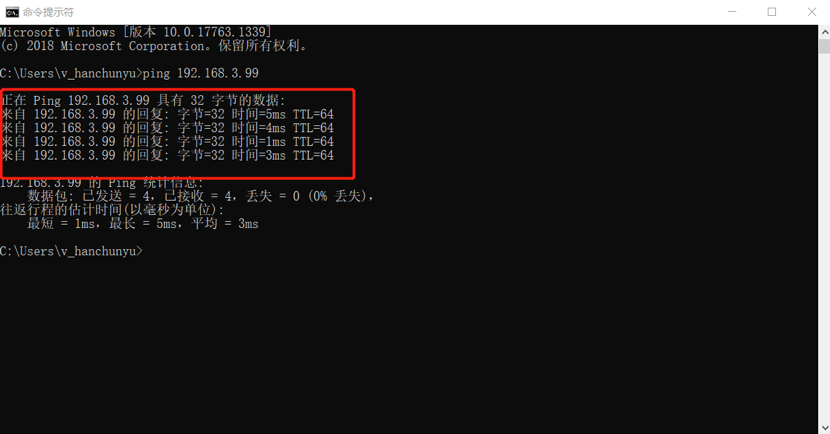

1. 配置结束后，打开cmd，进入电脑终端，ping以下AI镜头模组的IP，看看是否连接成功，如图

启动说明

使用说明

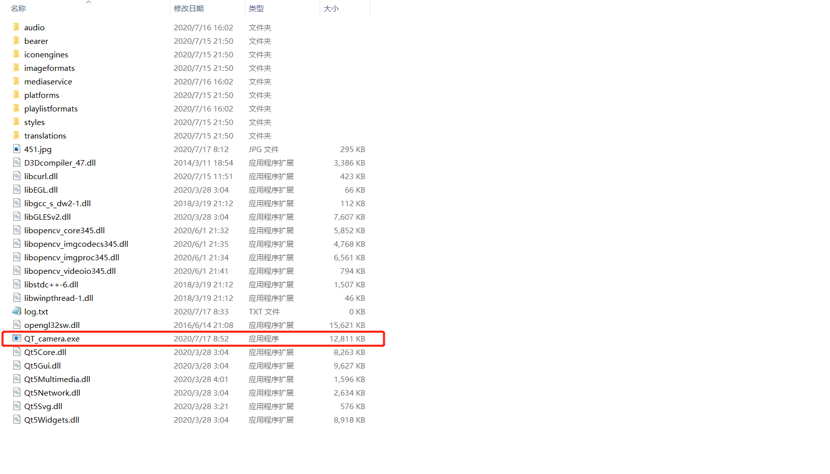

1. 启动windows下QT_camera.exe,如图（百度提供启动包体）

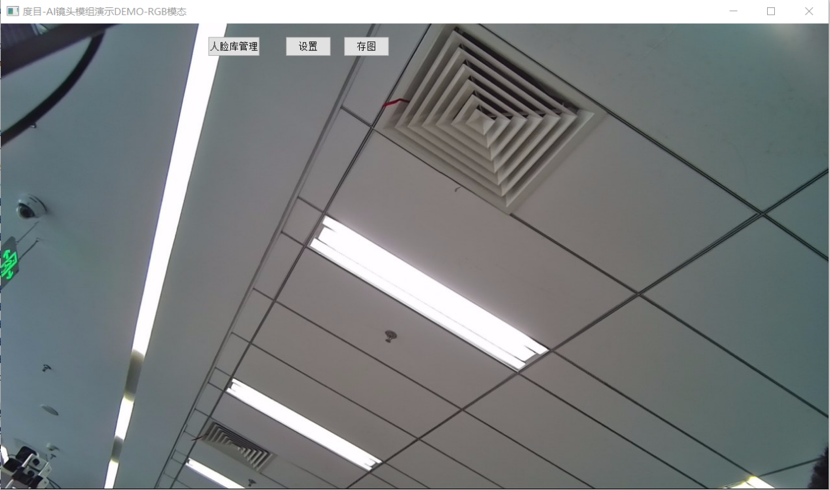

2. 启动界面，如图

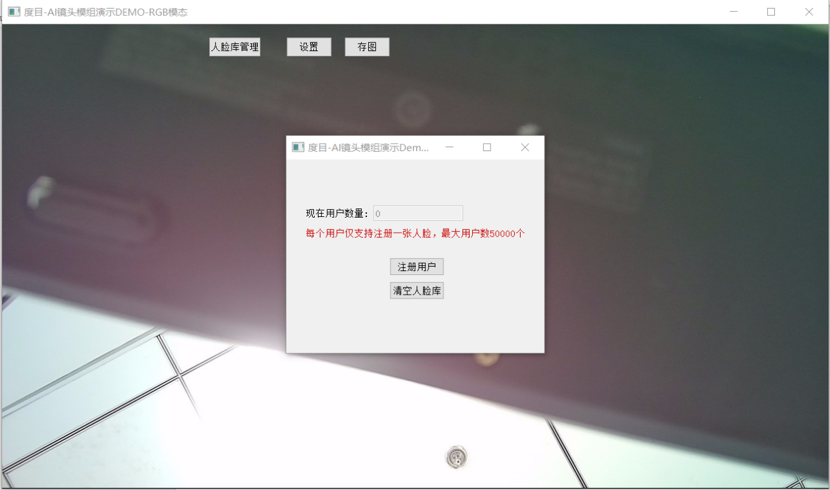

3. 人脸库管理，可以进行直接的人脸注册，点击注册设置好名称，也可以进行清空人脸库，如图

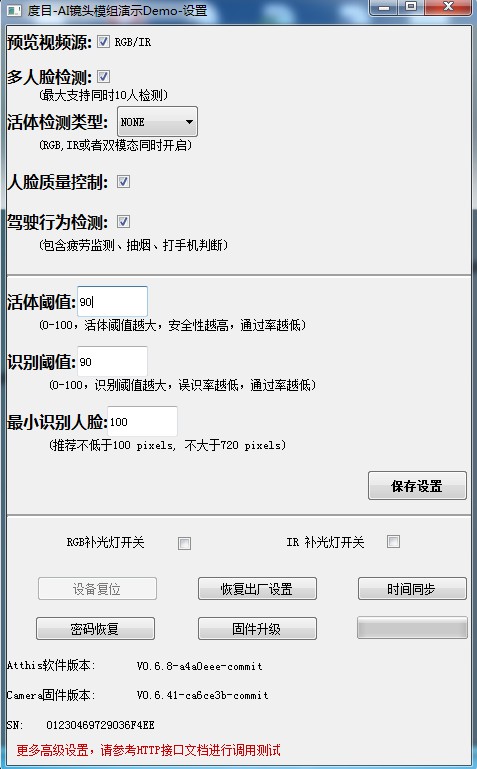

4.在设置页面可以进行直接设置，AI镜头模组的一些参数，例如：活体检测类、人脸质 量控制、活体阈值、识别阈值、最小人脸size等，如图

升级步骤

1. 点击固件升级，选择对应的文件，如图

注意：双击后（双击一次），进度条显示为0，大约等待20~30s，进度条会持续增长。

1. 断电重启或者reset
2. 重新上电看以下版本号是否发生变化，即可证明是否升级成功。

Linux使用说明

快速配置指南

1. 当前demo软件ATThis仅支持Ubuntu16.04（64bit）
2. 设备上电，模组采用Micro USB线连接，Host端Usb接口供电（usb2.0/usb3.0均可）

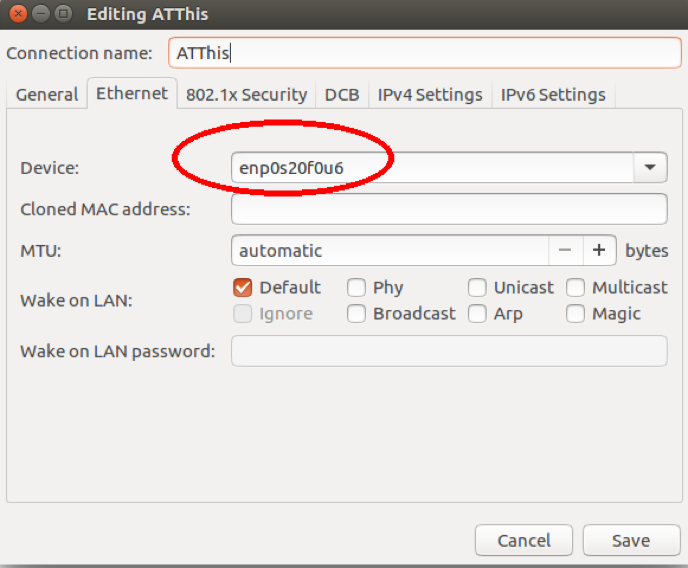

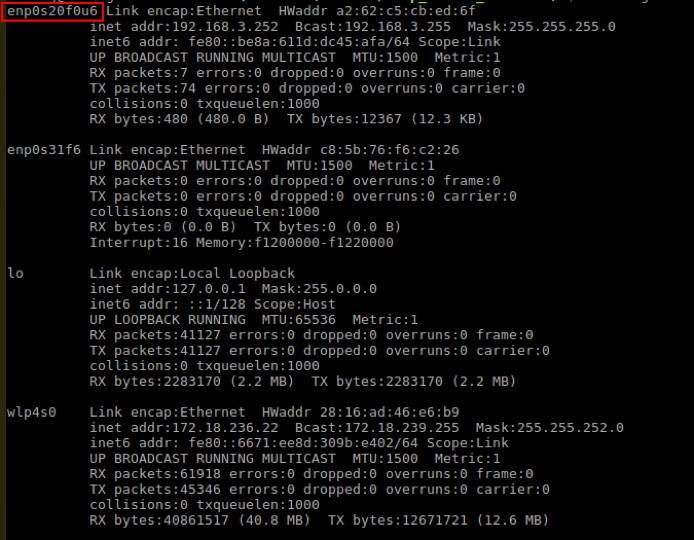

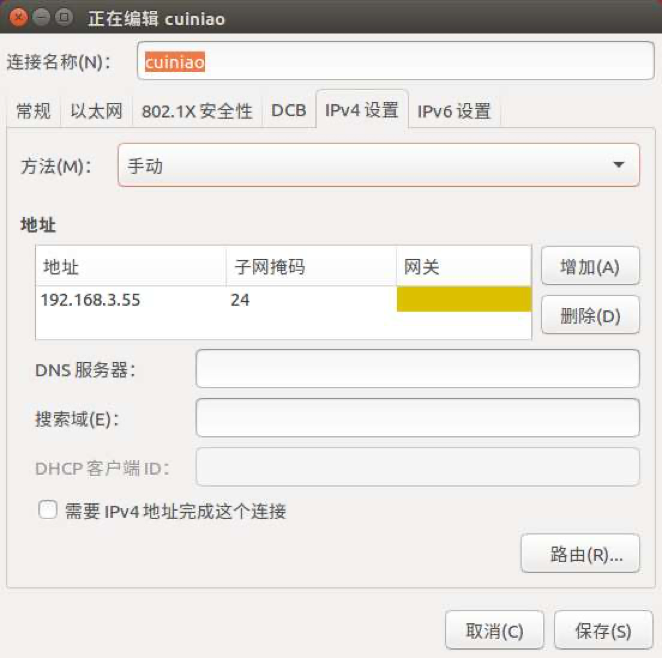

3. Host端网络配置可以配置192.168.3.55，设备默认IP为192.168.3.99，接入Host端usb后，host端会枚举出两个设备，uvc摄像头以及网卡，在进行网络通讯前需要进行设置，配置成同一网段。相关配置，如下图 注意：Host端网卡名称可能因usb口不同而变化，需具体确认，上图网络名称可通过ifconfig命令确定（enp0s20f0u6），如果AI镜头模组设备固定连接某个usb口，则其生成的网卡名固定，配置过程仅需要一次，后续设备上电会自动连接。
4. Setup PC 端demo APP，PC端demo APP依赖与QT环境，首次运行请先安装以下软件包，在任意位置打开终端执行以下命令(仅需执行一次)：

sudo apt-get update sudo apt-get install gstreamer0.10-* sudo apt-get install libqt5multimedia5-plugins

1. 切换到Demo APP目录下执行（仅需执行一次）

./pack.sh

启动说明

使用说明

1. 运行Demo程序（Demo APP目录下，默认输出为RGB视频流，可在设置中实时切换IR视频流）

sudo ./QTcamera.sh

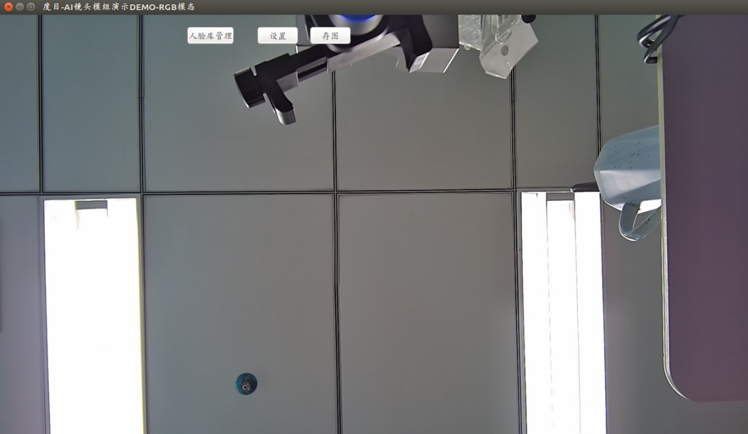

 启动成功后即可预览到视频画面，包括人脸检测框，识别结果，活体检测结果，以及DMS检测结果

升级步骤

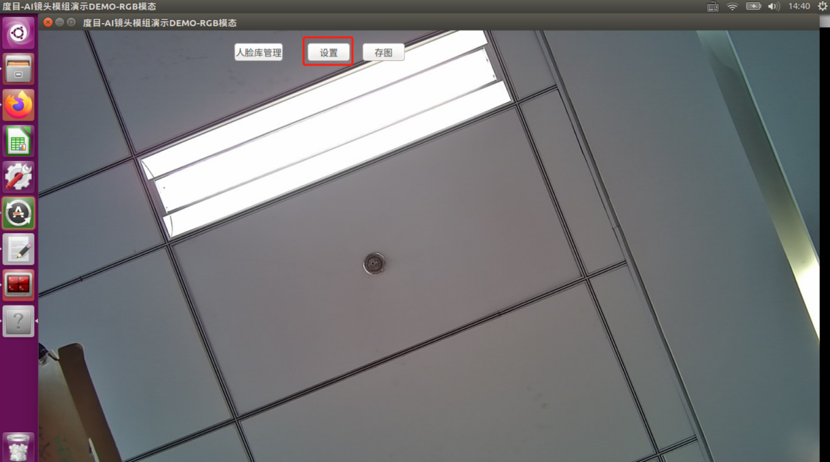

1. 点击设置，进入主控界面如图

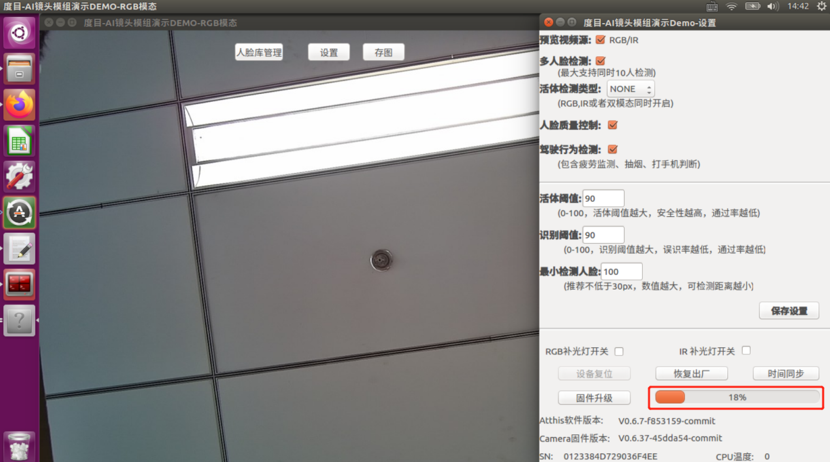

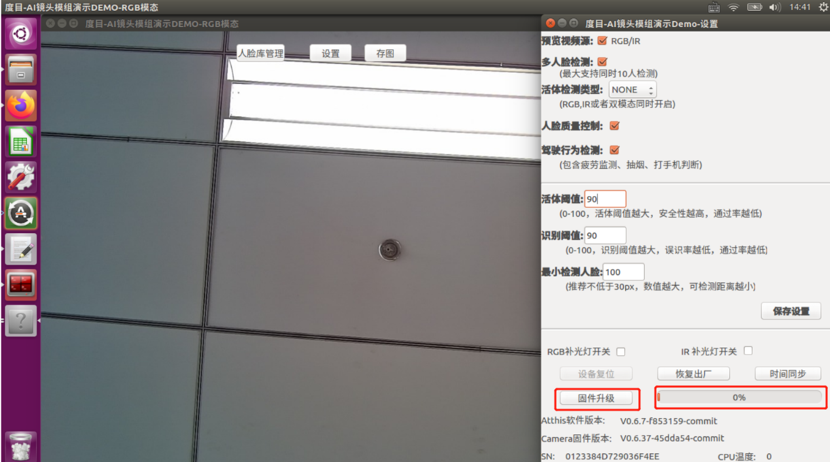

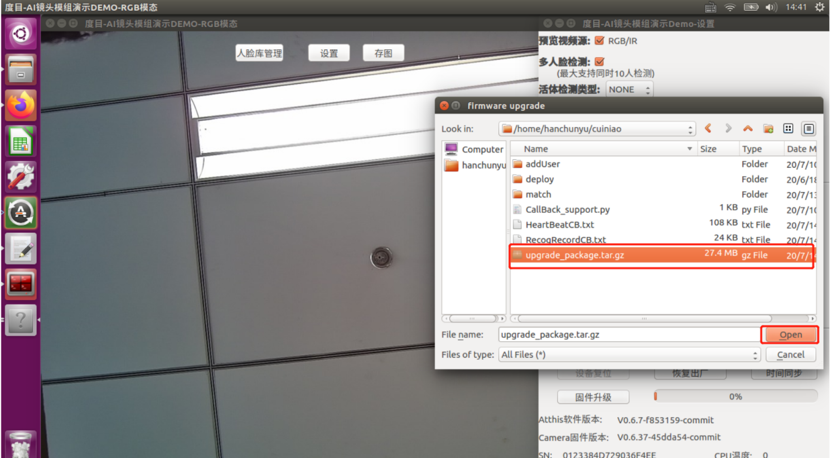

2. 点击固件升级，选择对应的文件，双击或者Open，如图 注意：双击后（双击一次），进度条显示为0，大约等待20~30s，进度条会持续增长。
3. 升级进度显示100%，等待5s，即可断电升级完成,如图
4. 断电重启或者reset
5. 重新上电看以下版本号是否发生变化，即可证明是否升级成功。
