排他网关

排他网关表达了一个流程中的唯一决策。 会有一个外向顺序流被使用，根据定义在顺序流中的条件。也经常称为XOR 网关。 XOR网关被描绘为一个菱形，内部有一个’X’， 一个空的菱形，没有网关也象征着唯一网关。

使用场景

分支 当该节点用于分支的作用时，其起着唯一决策的作用，作为分支，其执行规则如下：

• 后续的所有分支，按分支条件的排序，仅执行满足条件的第一个分支；
• 当所有分支条件都不满足时，执行默认分支。

如图所示，作为分支节点时，只会触发满足条件的第一个节点，如果有多个节点满足按分支排序，只取第一个节点

汇聚

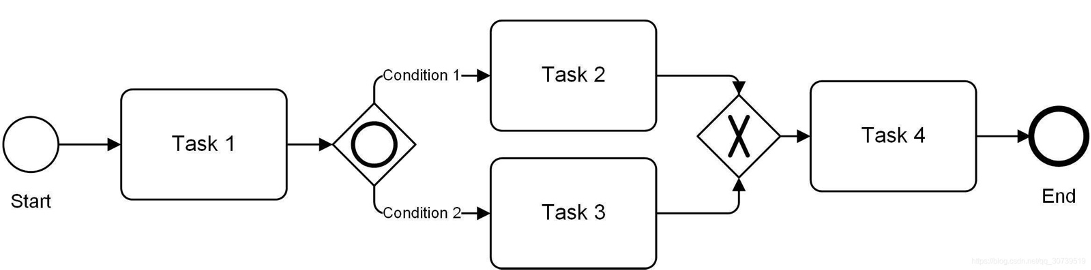

作为汇聚节点时，只要有一个活动节点到达该网关那么就触发该网关，对于每个组到达这个网关的分支流程，都会触发一次排他网关，每次触发网关执行排他网关后续分支一次，下图中，当condition1 和 condition2 都满足条件时，排他网关作为汇聚作用，后续的分支会被执行两次，也就是task 4 会被执行两次。

产品配置

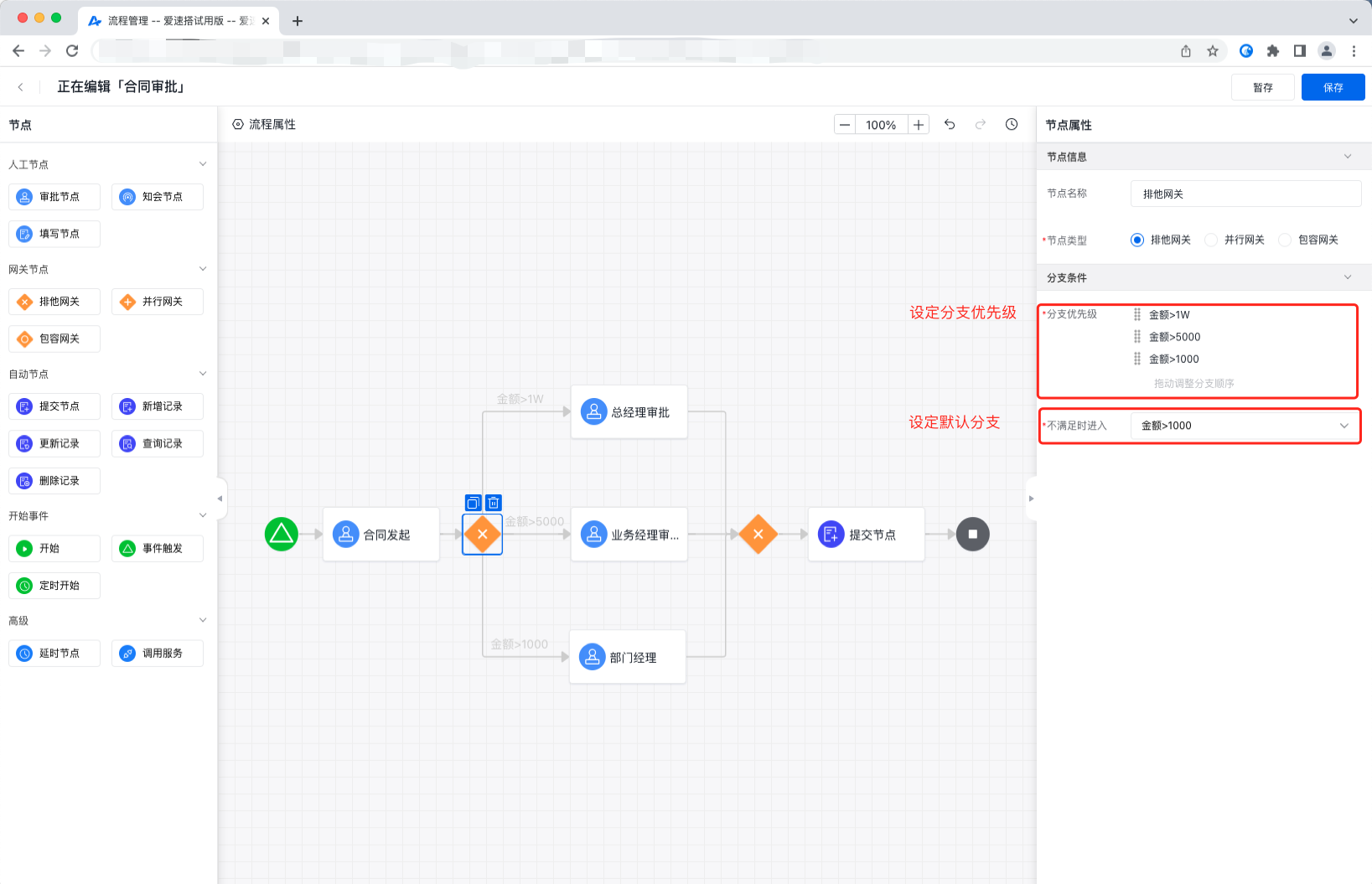

设置该节点时，需设置两个关键属性

分支优先级

每次触发排他网关，是按分支优先级，默认执行满足第一个条件的分支，其余分支不在执行，因此需要根据业务规则，设定分支优先级。

默认分支

设定默认分支，以便于当所有分支条件都不满足时，执行默认分支。
