场景说明

数据已经采集到的边缘broker，还需要将采集到的数据上报至云端，本文讲解如何将边缘业务数据上传至远端MQTT Broker。

上传至百度IoT Core

一、前提准备

• 一个能获取设备数据的连网边缘节点（本demo采用应用案例中的modbus采集温湿度传感器demo节点为测试节点。）
• 百度IoT Core账户

二、整体流程

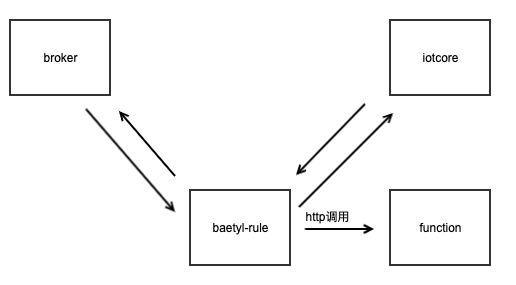

边缘端和iot core的消息流如下图所示。本demo中配置消息流从broker topic 到 iotcore topic。

三、iot core端配置

1、创建iot core实例

2、添加模版

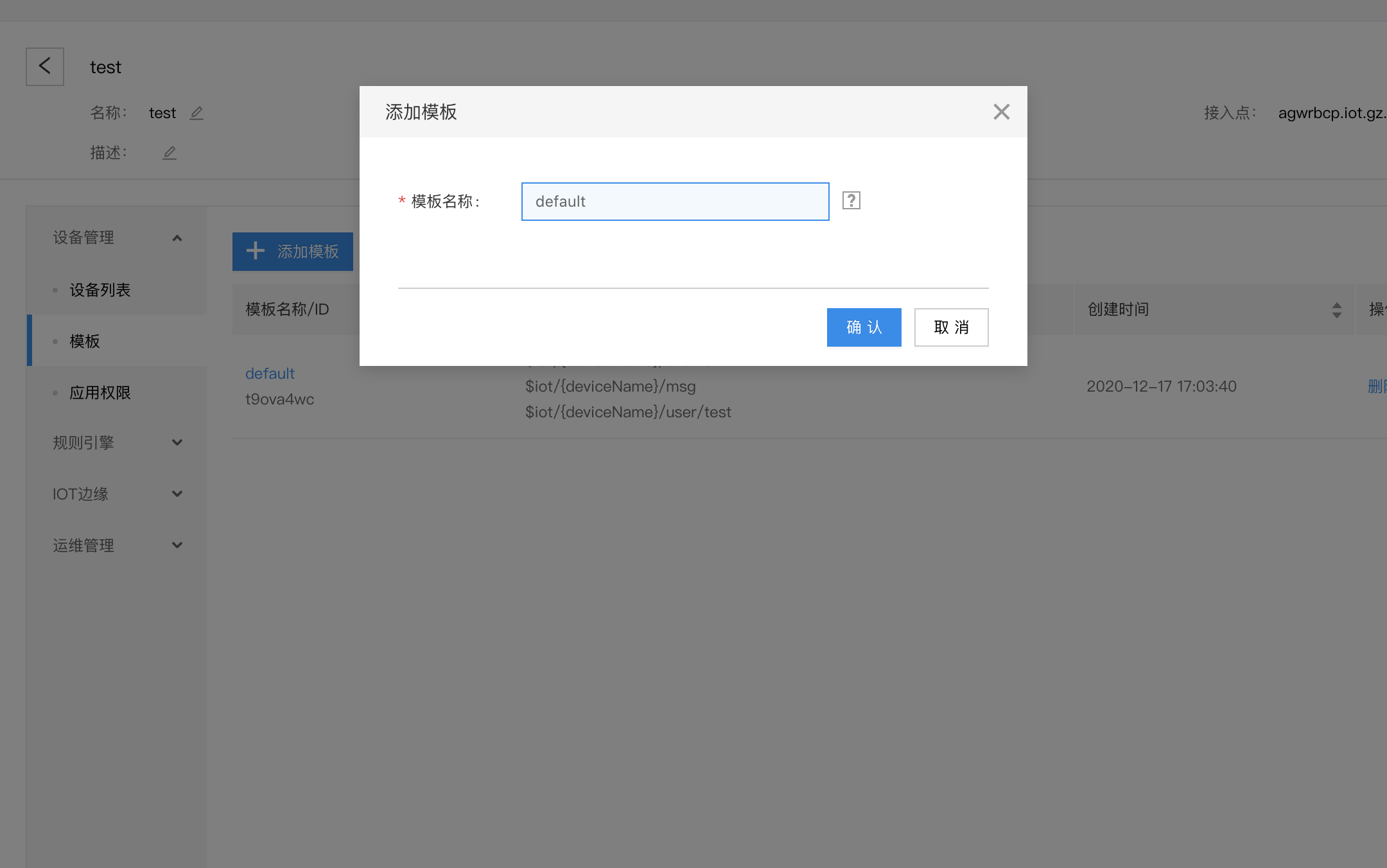

选中实例，添加模版

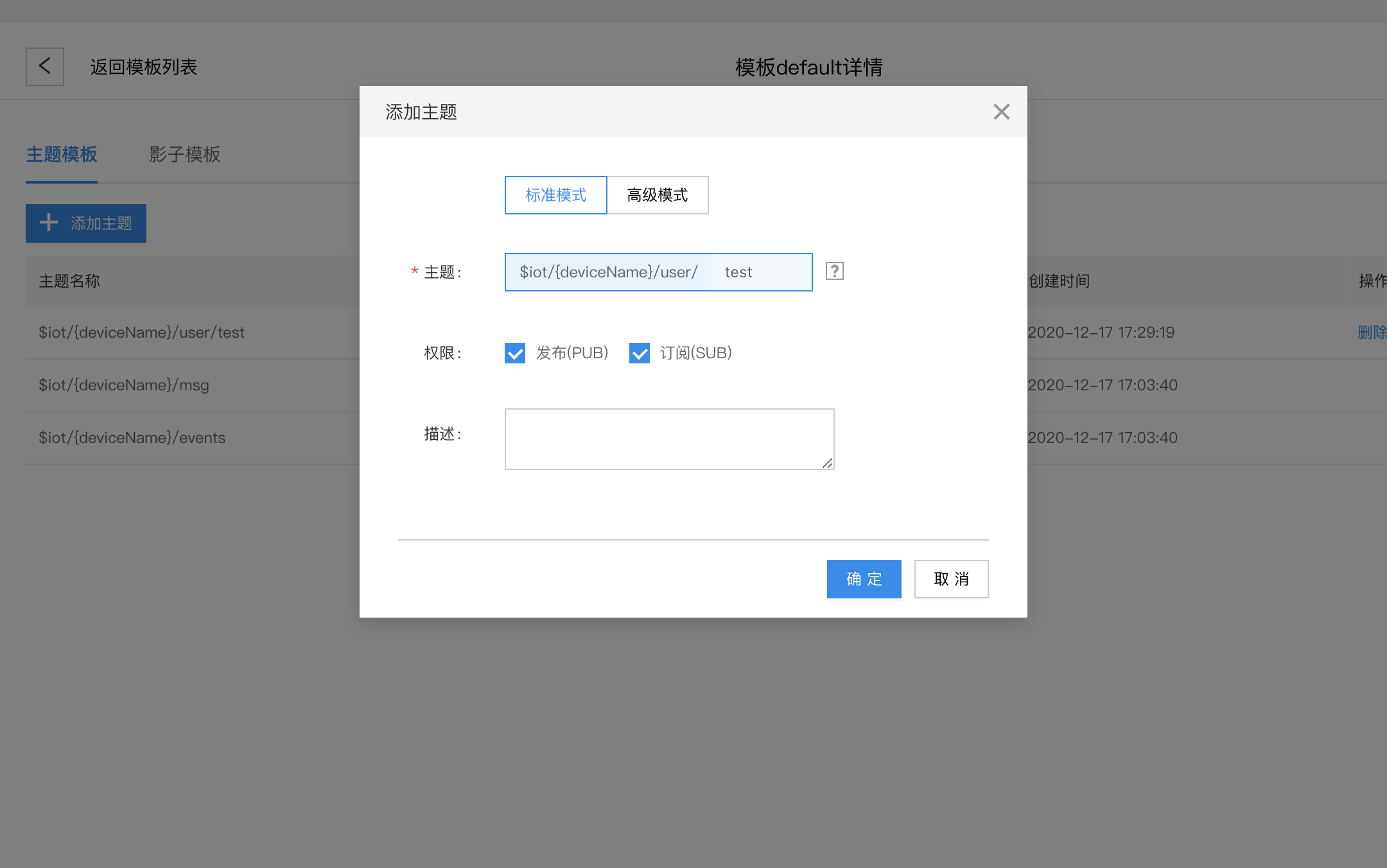

对模版进行编辑，添加MQTT broker主题。

其中 {deviceName} 为变量，表示使用对应设备连接时，应替换为设备名称。如创建设备时名称为 device1，则根据配置，此设备对 $iot/device1/user/test 主题可进行订阅或发布操作。

3、添加设备

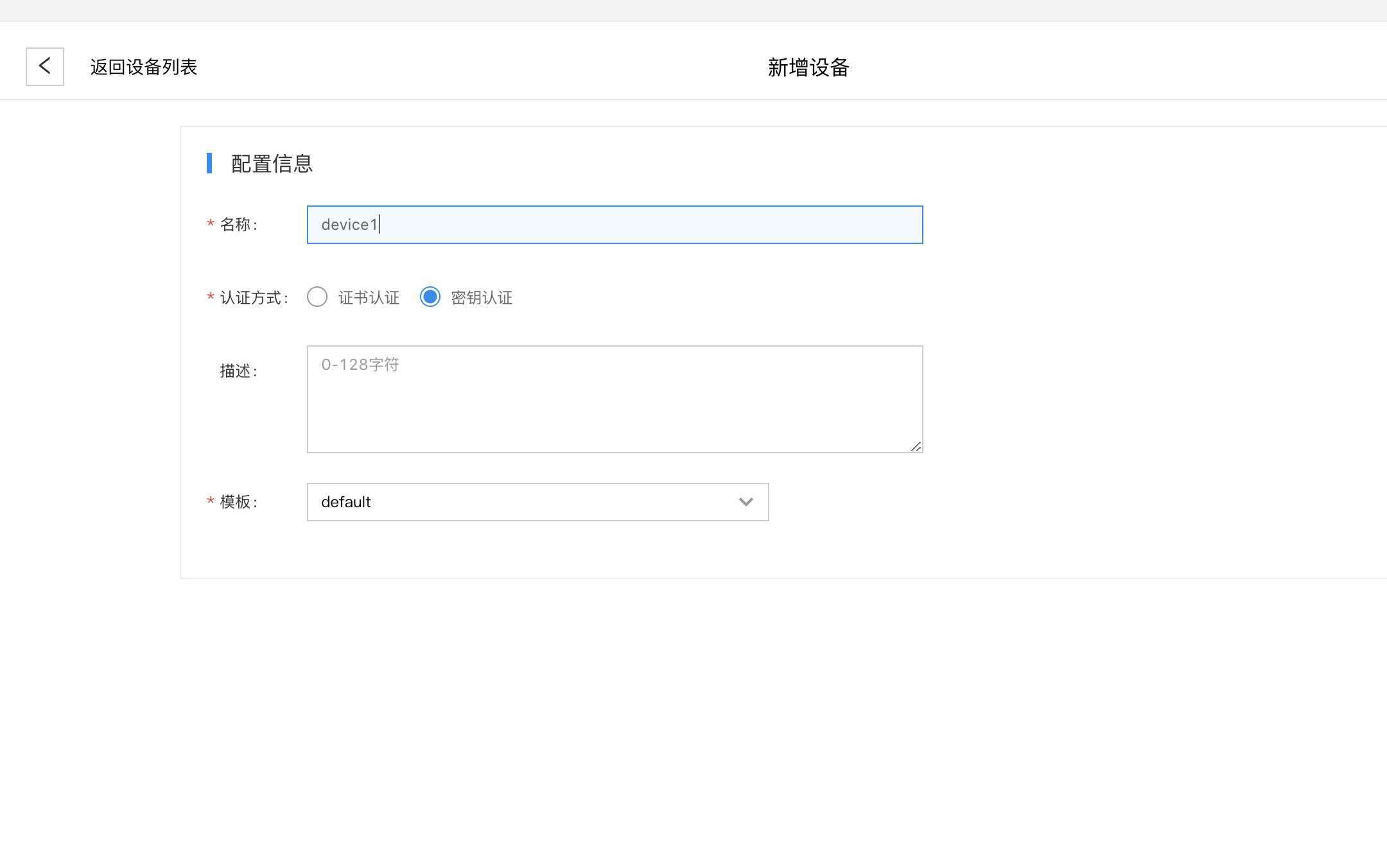

新增设备，命名为device1。选择密钥认证，模版选择刚刚配置的default模版

4、通过MQTT连接及收发消息

参考百度云文档获取MQTT连接信息，并生成用户名和密码。

设备连接信息示例

IoTCoreId: agwrbcp
DeviceKey: device1
DeviceSecret: wgXHpQsNBnAPQSwx

agwrbcp.iot.gz.baidubce.com     #broker连接地址
thingidp@agwrbcp|device1|0|MD5     #用户名
facd01cc28f85cf3d223b2529f479a38     #密码

四、边缘端配置

数据的流转规则配置在 baetyl-rule 模块中。

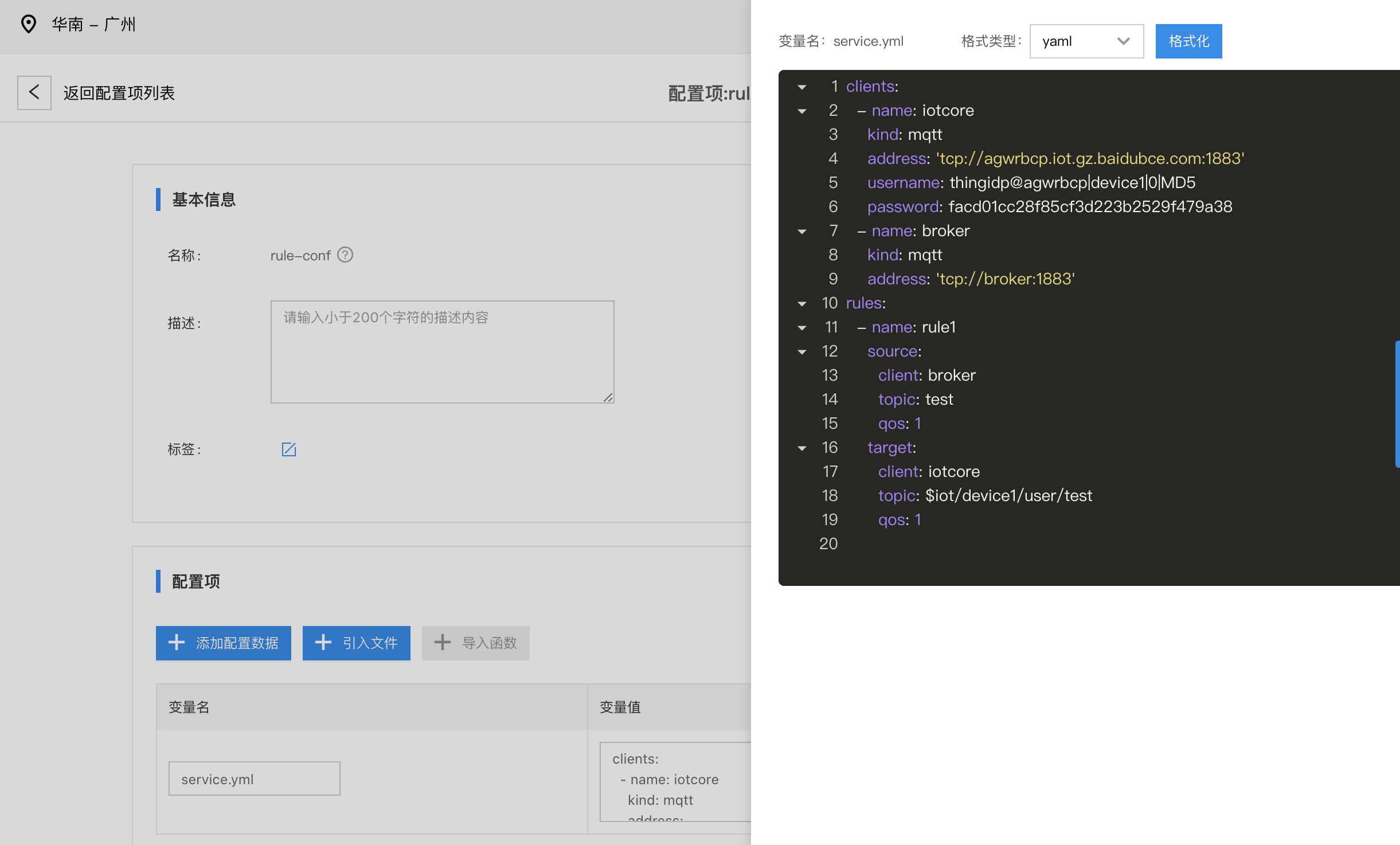

1、新建 rule-conf 配置项

配置项代码

clients: - name: iotcore kind: mqtt address: 'tcp://agwrbcp.iot.gz.baidubce.

com:1883' username: thingidp@agwrbcp|device1|0|MD5 password: facd01cc28f85cf3d

223b2529f479a38 - name: broker kind: mqtt address: 'tcp://broker:1883'

#边缘broker的service name rules: - name: rule1 source: # 数据源 client: broker topic:

 test qos: 1 target: # 数据目的地 client: iotcore topic: $iot/device1/user/test qos: 1

2、创建容器服务，添加配置项

• 服务名称：baetyl-rule
• 镜像地址： baetyltech/rule:v2.0.0
• 容器目录：/etc/baetyl/

五、测试

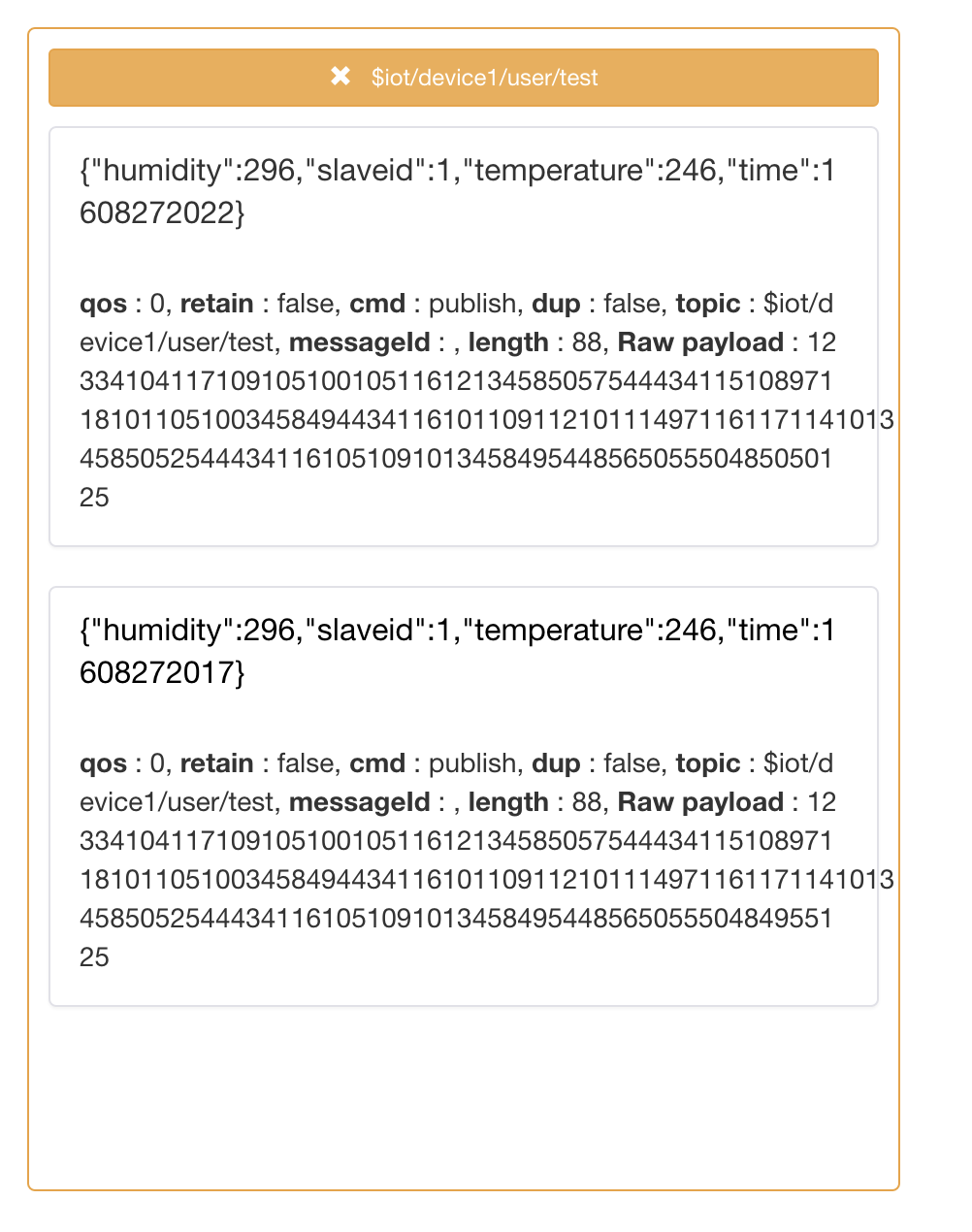

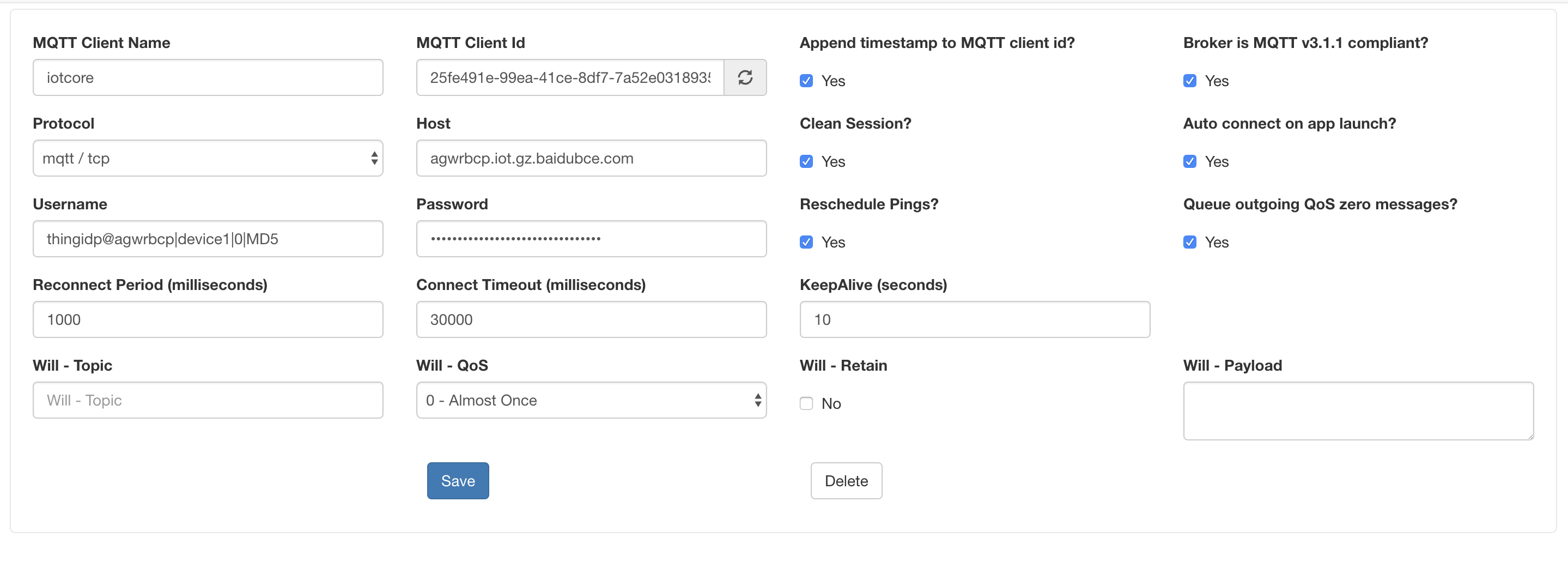

在MQTT box中订阅iot core 的topic。可以接收到来自温湿度传感器的消息。
