自定义驱动介绍

BIE提供了子设备管理能力，针对不同类型的子设备，需要通过驱动完成BIE与子设备间的适配工作。BIE已经提供了Modbus、OPC-UA、IPC、IEC-104的系统驱动。除此之外的子设备，需要通过BIE提供的SDK（https://github.com/baetyl/baetyl-go）开发自定义驱动，以完成BIE与子设备间的适配工作。

自定义驱动复用原设备接入框架，就可以实现数据接入，不需要bie做任何修改，快速实现自定义设备接入。

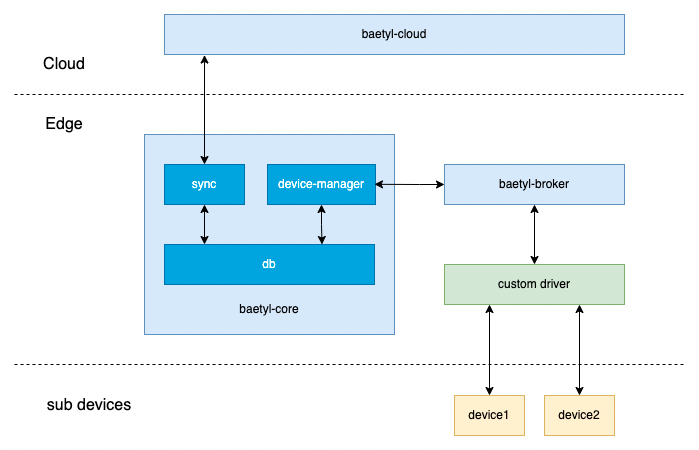

BIE各模块与驱动交互逻辑如下图所示

上图中包含几个主要模块

baetyl-cloud：BIE云端管理服务
baetyl-core：BIE边缘核心服务
baetyl-broker：mqtt broker
custom driver：自定义驱动
device1、device2：子设备驱动位于BIE 边缘组件 baetyl-core 和子设备之间，与baetyl-core之间通过baetyl-broker进行解耦。驱动与baetyl-broker，baetyl-broker与baetyl-core之间都是通过mqtt协议通信。一方面，驱动与子设备对接，需要通过协议读取子设备的数据后需要发送至baetyl-broker，再通过baetyl-core发送至云端baetyl-cloud。另一方面，驱动接收来自baetyl-broker的数据，写入子设备。baetyl-broker发送至驱动的数据来自于云端baetyl-cloud。

Golang驱动开发SDK

配置文件

SDK会从配置文件中获取设备、驱动、接入模板的数据，配置文件都放在驱动pod里的 /etc/baetyl/ 目录下

sub_devices.yml

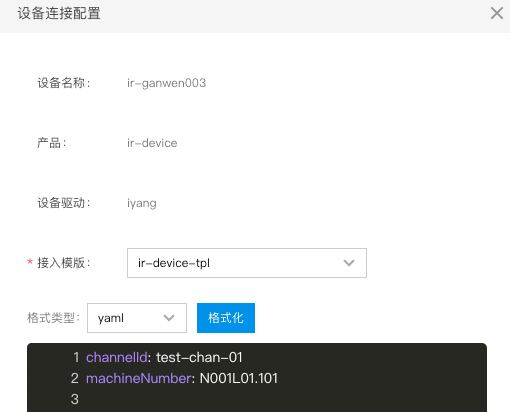

『节点管理』-『子设备管理』中的驱动配置和子设备配置信息存放在sub_device.yml中

devcies[i].accessConfig.custom为子设备的配置

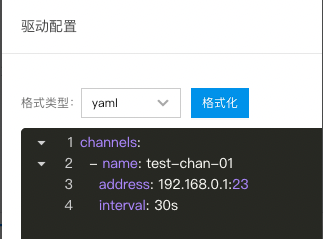

driver为驱动配置

devices:
- name: device1
  version: 1663240313luvrs4
  deviceModel: device-model
  accessTemplate: device-access-tpl
  deviceTopic:
    delta:
      qos: 1
      topic: thing/device-model/device1/property/invoke
    report:
      qos: 1
      topic: thing/device-model/device1/property/post
    event:
      qos: 1
      topic: thing/device-model/device1/raw/c2d
    get:
      qos: 1
      topic: $baetyl/device/device1/get
    getResponse:
      qos: 1
      topic: $baetyl/device/device1/getResponse
    eventReport:
      qos: 1
      topic: thing/device-model/device1/event/post
    propertyGet:
      qos: 1
      topic: thing/device-model/device1/property/get
    lifecycleReport:
      qos: 1
      topic: thing/device-model/device1/lifecycle/post
  accessConfig:
    custom: |-
      channelId: test-chan-01
      machineNumber: N001L01.101
driver: |-
  channels:
  - name: test-chan-01
    address: 192.168.0.1:23
    interval: 30s

models.yml

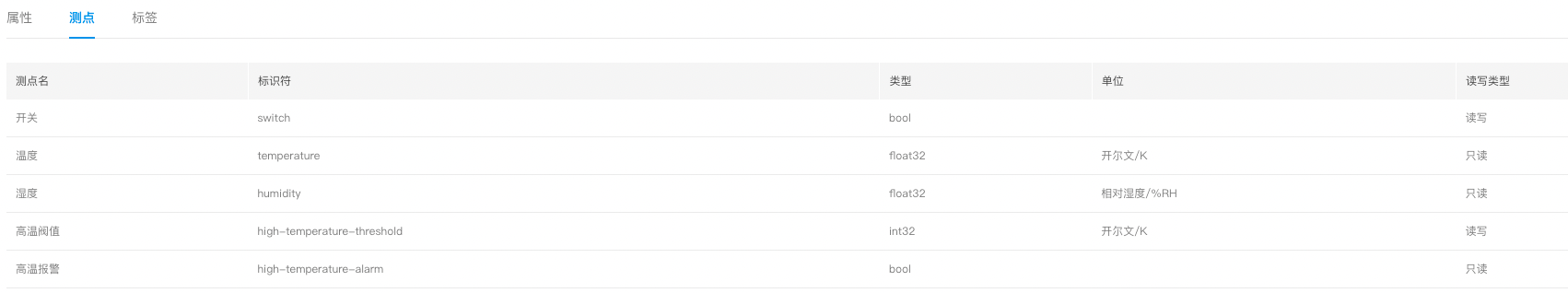

『子设备管理』-『产品』中的产品测点信息存放在models.yml中

device-model:
- name: switch
  type: bool
  mode: rw
- name: temperature
  type: float32
  mode: ro
- name: humidity
  type: float32
  mode: ro
- name: high-temperature-threshold
  type: int32
  mode: rw
- name: high-temperature-alarm
  type: bool
  mode: ro

access_template.yml

『子设备管理』-『接入模板』中的设备点表和物模型点位映射信息存放在access_template.yml中

device-access-tpl.properties[i].visitor.custom为设备点表信息中的采集配置
device-access-tpl.properties[i].mapping为物模型点位映射信息

device-access-tpl:
  properties:
  - name: 高温报警
    id: "1"
    type: bool
    visitor:
      custom: |-
        start: 1
        offset: 14
  mappings:
  - attribute: high-temperature-alarm
    type: value
    expression: x1

主要数据结构

子设备信息结构体 DeviceInfo

type DeviceInfo struct {
	Name    string `yaml:"name,omitempty" json:"name,omitempty"`
	Version string `yaml:"version,omitempty" json:"version,omitempty"`
	// Deprecated: Use DeviceTopic instead.
	// Change from access template support
	Topic          `yaml:",inline" json:",inline"`
	DeviceModel    string        `yaml:"deviceModel,omitempty" json:"deviceModel,omitempty"`
	AccessTemplate string        `yaml:"accessTemplate,omitempty" json:"accessTemplate,omitempty"`
	DeviceTopic    DeviceTopic   `yaml:"deviceTopic,omitempty" json:"deviceTopic,omitempty"`
	AccessConfig   *AccessConfig `yaml:"accessConfig,omitempty" json:"accessConfig,omitempty"`
}

type DeviceTopic struct {
	Delta           mqtt2.QOSTopic `yaml:"delta,omitempty" json:"delta,omitempty"`
	Report          mqtt2.QOSTopic `yaml:"report,omitempty" json:"report,omitempty"`
	Event           mqtt2.QOSTopic `yaml:"event,omitempty" json:"event,omitempty"`
	Get             mqtt2.QOSTopic `yaml:"get,omitempty" json:"get,omitempty"`
	GetResponse     mqtt2.QOSTopic `yaml:"getResponse,omitempty" json:"getResponse,omitempty"`
	EventReport     mqtt2.QOSTopic `yaml:"eventReport,omitempty" json:"eventReport,omitempty"`
	PropertyGet     mqtt2.QOSTopic `yaml:"propertyGet,omitempty" json:"propertyGet,omitempty"`
	LifecycleReport mqtt2.QOSTopic `yaml:"lifecycleReport,omitempty" json:"lifecycleReport,omitempty"`
}

Name：子设备名称
Version：子设备当前版本
DeviceTopic：子设备系统主题
- Delta：thing/{产品名}/{设备名}/property/invoke，接收来自云端的属性变更通知，驱动通过该主题接收到消息时通常需要将对应的属性值写入子设备。
- Report：thing/{产品名}/{设备名}/property/post，用于驱动将获取的子设备数据发送至baetyl-core。
- Event：thing/{产品名}/{设备名}/raw/c2d，接收来自云端的事件通知。
- Get：$baetyl/device/{设备名}/get，边缘侧用于驱动向baetyl-core发送消息，获取当前所有子设备的数据。
- GetResponse：$baetyl/device/{设备名}/getResponse，用于接收来自baetyl-core发送的所有子设备的数据，该主题只有在驱动向baetyl-core发送消息后才会接到数据，即向Get主题发送消息后。
- EventReport：thing/{产品名}/{设备名}/event/post，驱动上报事件的主题。
- PropertyGet：thing/{产品名}/{设备名}/property/get，接收来自云端的属性获取请求，驱动接收到后立即进行一次数据采集，并通过Report主题上报。
- LifecycleReport：thing/{产品名}/{设备名}/lifecycle/post，驱动上报设备在离线状态的主题。

子设备连接配置结构体 AccessConfig

type AccessConfig struct {
	Modbus *ModbusAccessConfig `yaml:"modbus,omitempty" json:"modbus,omitempty"`
	Opcua  *OpcuaAccessConfig  `yaml:"opcua,omitempty" json:"opcua,omitempty"`
	IEC104 *IEC104AccessConfig `yaml:"iec104,omitempty" json:"iec104,omitempty"`
	Custom *CustomAccessConfig `yaml:"custom,omitempty" json:"custom,omitempty"`
}

type CustomAccessConfig string

Modbus、Opcua、IEC104字段为系统驱动使用，开发自定义驱动时不需要使用。
CustomAccessConfig对应每个子设备的连接配置信息且是字符串，具体格式可能为Yaml或JSON，驱动根据实际进行相应解析。即2.1.1节中的子设备配置和驱动配置。

子设备属性结构体 DeviceProperty

type DeviceProperty struct {
	Name    string          `yaml:"name,omitempty" json:"name,omitempty"`
	Id      string          `yaml:"id,omitempty" json:"id,omitempty"`
	Type    string          `yaml:"type,omitempty" json:"type,omitempty" validate:"regexp=^(int16|int32|int64|float32|float64|string|bool)?$"`
	Mode    string          `yaml:"mode,omitempty" json:"mode,omitempty" validate:"regexp=^(ro|rw)?$"`
	Unit    string          `yaml:"unit,omitempty" json:"unit,omitempty"`
	Visitor PropertyVisitor `yaml:"visitor,omitempty" json:"visitor,omitempty"`
}

type PropertyVisitor struct {
	Modbus *ModbusVisitor `yaml:"modbus,omitempty" json:"modbus,omitempty"`
	Opcua  *OpcuaVisitor  `yaml:"opcua,omitempty" json:"opcua,omitempty"`
	IEC104 *IEC104Visitor `yaml:"iec104,omitempty" json:"iec104,omitempty"`
	Custom *CustomVisitor `yaml:"custom,omitempty" json:"custom,omitempty"`
}

type CustomVisitor string

Name：属性的名字
Type：属性的数据类型
Mode：标识该属性是读写或只读
Vistor：属性的扩展字段，驱动使用该信息向子设备读取写入数据
PropertyVisitor
- Modbus、Opcua、IEC104：是系统驱动使用，开发自定义驱动无需使用
- Custom：该字段也以字符串保存属性的扩展信息，驱动根据实际进行相应解析。即2.1.3中的设备点表信息中的采集配置。

子设备影子结构体 DeviceShadow

type DeviceShadow struct {
	Name   string    `yaml:"name,omitempty" json:"name,omitempty"`
	Report v1.Report `yaml:"report,omitempty" json:"report,omitempty"`
	Desire v1.Desire `yaml:"desire,omitempty" json:"desire,omitempty"`
}

type Report map[string]interface{}
type Desire map[string]interface{}

Name：子设备名字
Report：驱动读取子设备的上报数据。
Desire：云端设置的子设备数据，该字段仅针对子设备读写属性。

事件结构体 Event

type Event struct {
	Type    string      yaml:"type,omitempty" json:"type,omitempty"
	Payload interface{} yaml:"payload,omitempty" json:"payload,omitempty"
}

Type：事件类型
Payload：事件的具体数据

系统接口

// 获取驱动配置
GetDriverConfig() string

// 获取所有子设备的信息
GetAllDevices() []DeviceInfo
// 获取某个子设备的信息
GetDevice(device string) (*DeviceInfo, error)

// 获取所有子设备的测点/物模型信息
GetAllDeviceModels() map[string][]DeviceProperty
// 获取某个子设备的测点/物模型信息
GetDeviceModel(device *DeviceInfo) ([]DeviceProperty, error)

// 获取所有子设备的接入模板
GetAllAccessTemplates() map[string]AccessTemplate
// 获取某个子设备的接入模板
GetAccessTemplates(device *DeviceInfo) (*AccessTemplate, error)

// 获取子设备数据，通过该方法向Get主题发送请求消息，需要手动订阅GetResponse主题获取返回结果
GetDeviceProperties(device *DeviceInfo) (*DeviceShadow, error)

// 上报子设备在线
Online(device *DeviceInfo) error
// 上报子设备离线
Offline(device *DeviceInfo) error
// 上报子设备测点数据
ReportDeviceProperties(*DeviceInfo, v1.Report) error
// 上报子设备事件
ReportDeviceEvents(*DeviceInfo, v1.EventReport) error

// 注册云端置数回调函数
RegisterDeltaCallback(cb DeltaCallback) error
type DeltaCallback func(*DeviceInfo, v1.Delta) error
// 注册云端事件下发回调函数
RegisterEventCallback(cb EventCallback) error
type EventCallback func(*DeviceInfo, *Event) error
// 注册云端召测回调函数
RegisterPropertyGetCallback(cb PropertyGetCallback) error
type PropertyGetCallback func(*DeviceInfo, []string) error

开发示例

开发一个针对http设备模拟器的自定义驱动 BIE自定义驱动SDK：https://github.com/baetyl/baetyl-go

http设备模拟器

镜像地址

registry.baidubce.com/baetyl-test/device-simulator:v0.1.0

模拟行为

当计数器开关关闭时，每次获取随机值会得到随机的int32数值，计数器值为0
当计数器开关打开时，每次获取随机值会得到随机的int32数值，计数器值每隔1秒加1, 加到100000后重置为0，重新开始设备点位

点位名称	点位标识符	数据类型
计数器开关	switch	bool
计数器值	counter	int32
随机值	random	int32

接口

路径	方法	request body	response body
/switch	GET	无	{"switch": true, "status": "success"}
/switch	PUT	{"switch", false}	{"status": "success"}
/counter	GET	无	{"counter": 32, "status": "success"}
/random	GET	无	{"random": 12, "status": "success"}

核心代码

主函数

main.go

package main

import dm "github.com/baetyl/baetyl-go/v2/dmcontext"

func main() {
	dm.Run(func(ctx dm.Context) error {
		d, err := newDriver(ctx)
		if err != nil {
			return err
		}
		d.start()
		defer d.stop()
		ctx.Wait()
		return nil
	})
}

驱动配置和子设备配置

device_config.go

package config

type DeviceConfig struct {
	Channel    string     `yaml:"channel" json:"channel"`
	MachineNum string     `yaml:"machineNum" json:"machineNum"`
	Properties []Property `yaml:"properties" json:"properties"`
}

type Property struct {
	Name string `yaml:"name" json:"name"`
	Path string `yaml:"path" json:"path"`
}

driver_config.go

package config

import "time"

type DriverConfig struct {
	Channels []Channel `yaml:"channels" json:"channels"`
}

type Channel struct {
	Name     string        `yaml:"name" json:"name"`
	Address  string        `yaml:"address" json:"address"`
	Interval time.Duration `yaml:"interval" json:"interval" default:"30s"`
}

配置解析

driver.go

package main

import (
    "bytes"
    "encoding/json"
    "fmt"
    "net/http"
    "time"

    dm "github.com/baetyl/baetyl-go/v2/dmcontext"
    "github.com/baetyl/baetyl-go/v2/errors"
    "github.com/baetyl/baetyl-go/v2/log"
    "github.com/baetyl/baetyl-go/v2/spec/v1"
    "gopkg.in/yaml.v2"

    "custom-driver/config"
)

type driver struct {
    ctx      dm.Context
    channels map[string]config.Channel
    devCfgs  map[string]config.DeviceConfig
    log      *log.Logger
}

func newDriver(ctx dm.Context) (*driver, error) {
    // 解析驱动配置
    var driverCfg config.DriverConfig
    if err := yaml.Unmarshal([]byte(ctx.GetDriverConfig()), &driverCfg); err != nil {
        return nil, err
    }
    channels := make(map[string]config.Channel)
    for _, channel := range driverCfg.Channels {
        channels[channel.Name] = channel
    }

    // 解析各个子设备配置
    devCfgs := make(map[string]config.DeviceConfig)
    for _, dev := range ctx.GetAllDevices() {
        var devCfg config.DeviceConfig
        if err := yaml.Unmarshal([]byte(*dev.AccessConfig.Custom), &devCfg); err != nil {
            return nil, err
        }

        accessTpl, err := ctx.GetAccessTemplates(&dev)
        if err != nil {
            return nil, err
        }
        var properties []config.Property
        for _, prop := range accessTpl.Properties {
            cfg := config.Property{Name: prop.Name}
            if err := yaml.Unmarshal([]byte(*prop.Visitor.Custom), &cfg); err != nil {
                return nil, err
            }
            properties = append(properties, cfg)
        }
        devCfg.Properties = properties
        devCfgs[dev.Name] = devCfg
        // ensure device is ready, then tell cloud all the devices is online
        if err := ctx.Online(&dev); err != nil {
            return nil, err
        }
    }
    d := &driver{
        ctx:      ctx,
        channels: channels,
        devCfgs:  devCfgs,
        log:      ctx.Log().With(log.Any("module", "custom driver")),
    }

    // 注册数据通知、事件、召测回调函数
    if err := ctx.RegisterDeltaCallback(d.DeltaCallback); err != nil {
        return nil, err
    }
    if err := ctx.RegisterEventCallback(d.EventCallback); err != nil {
        return nil, err
    }
    if err := ctx.RegisterPropertyGetCallback(d.PropertyGetCallback); err != nil {
        return nil, err
    }
    return d, nil
}

定时读取设备数据上报

driver.go

func (d *driver) start() {
    for _, dev := range d.ctx.GetAllDevices() {
        go d.running(&dev)
    }
}

func (d *driver) stop() {
}

// 针对多个子设备开始定时读数据
func (d *driver) running(dev *dm.DeviceInfo) {
    cfg, ok := d.devCfgs[dev.Name]
    if !ok {
        d.log.Error("device config not exist", log.Any("device", cfg))
        return
    }
    channel, ok := d.channels[cfg.Channel]
    if !ok {
        d.log.Error("channel not exist", log.Any("channel", cfg.Channel))
        return
    }

    ticker := time.NewTicker(channel.Interval)
    defer ticker.Stop()
    for {
        select {
        case <-ticker.C:
            err := d.execute(dev)
            if err != nil {
                d.log.Error("failed to execute", log.Error(err))
            }
        case <-d.ctx.WaitChan():
            d.log.Warn("task of device stopped", log.Any("device", dev))
            return
        }
    }
}

// 读取数据后通过上报函数发送数据至baetyl-broker
func (d *driver) execute(dev *dm.DeviceInfo) error {
    cfg, _ := d.devCfgs[dev.Name]
    r := v1.Report{}
    for _, p := range cfg.Properties {
        val, err := d.read(&cfg, &p)
        if err != nil {
            return err
        }
        r[p.Name] = val
    }
    if err := d.ctx.ReportDeviceProperties(dev, r); err != nil {
        return err
    }
    return nil
}

// 读取子设备数据
func (d *driver) read(dev *config.DeviceConfig, prop *config.Property) (interface{}, error) {
    resp, err := http.Get(d.channels[dev.Channel].Address + prop.Path)
    if err != nil {
        return nil, err
    }
    defer resp.Body.Close()
    var result map[string]interface{}
    if err := json.NewDecoder(resp.Body).Decode(&result); err != nil {
        return nil, err
    }
    if val, ok := result[prop.Name]; ok {
        return val, nil
    } else {
        return nil, fmt.Errorf("failed to get property: %s", prop.Name)
    }
}

回调函数

driver.go

// 数据通知回调函数，标识云端写入数据至子设备
func (d *driver) DeltaCallback(dev *dm.DeviceInfo, prop v1.Delta) error {
    devConfig, _ := d.devCfgs[dev.Name]
    for _, cfg := range devConfig.Properties {
        for k, v := range prop {
            if k == cfg.Name {
                pld, err := json.Marshal(map[string]interface{}{cfg.Name: v})
                if err != nil {
                    return err
                }
                req, err := http.NewRequest("PUT", d.channels[devConfig.Channel].Address+cfg.Path, bytes.NewBuffer(pld))
                if err != nil {
                    return err
                }
                _, err = http.DefaultClient.Do(req)
                if err != nil {
                    return err
                }
            }
        }
    }
    return nil
}

// 事件回调函数
func (d *driver) EventCallback(dev *dm.DeviceInfo, event *dm.Event) error {
    switch event.Type {
    // 即时上报事件
    case dm.TypeReportEvent:
        if err := d.execute(dev); err != nil {
            return err
        }
    default:
        return errors.New("event type not supported yet")
    }
    return nil
}

// 召测回调函数
func (d *driver) PropertyGetCallback(dev *dm.DeviceInfo, properties []string) error {
    return d.execute(dev)
}

BIE云端配置

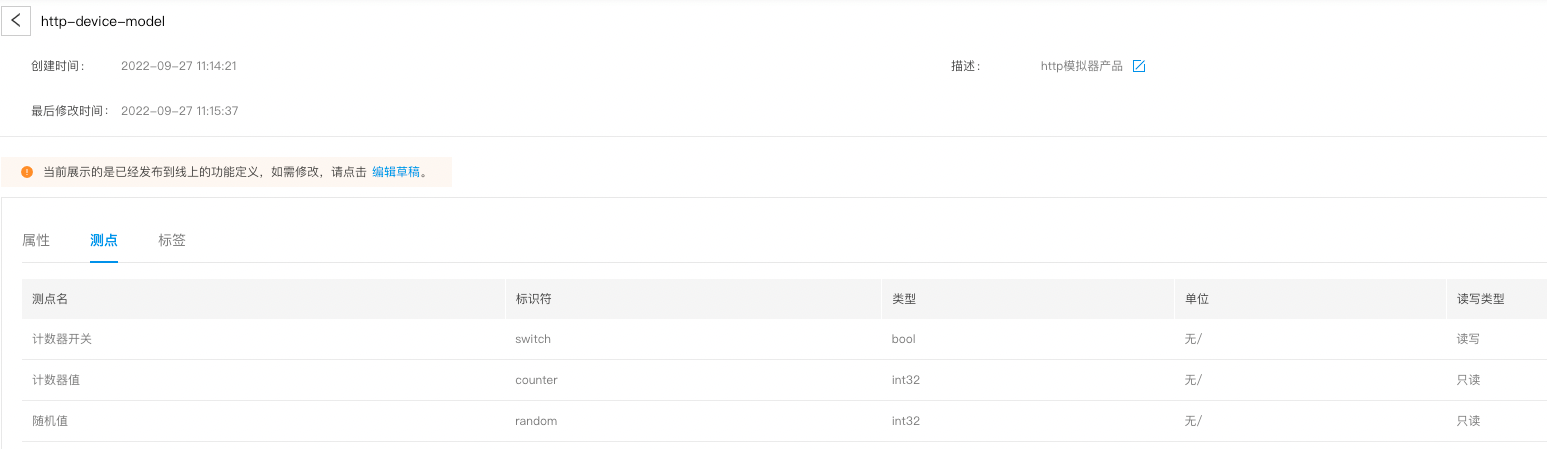

产品

『子设备管理』-『产品』

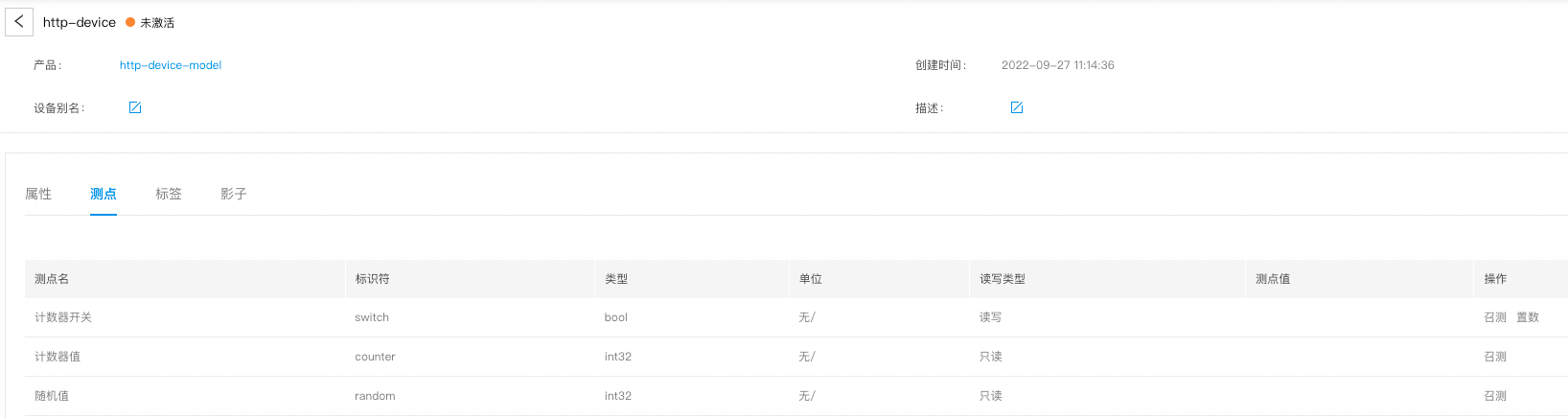

子设备

『子设备管理』-『子设备』

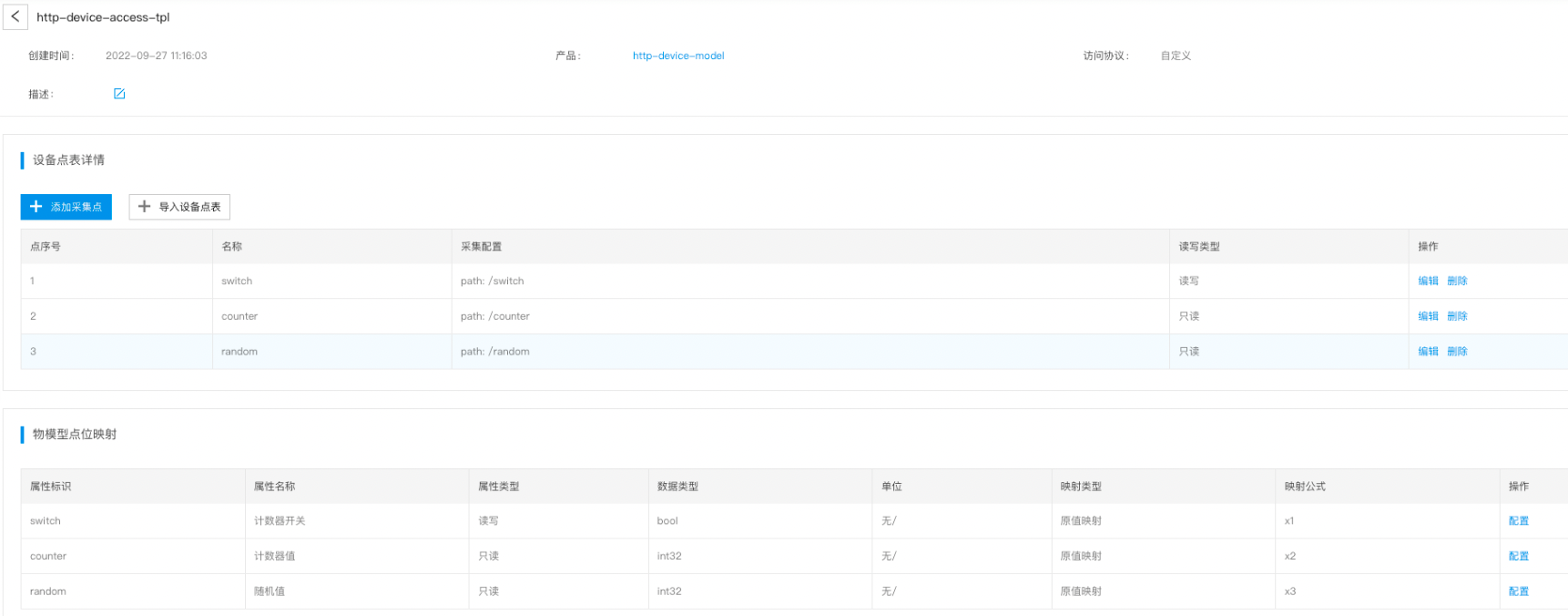

接入模板

『子设备管理』-『接入模板』

驱动配置

『边缘节点』-『子设备管理』-『设备驱动』-『配置』

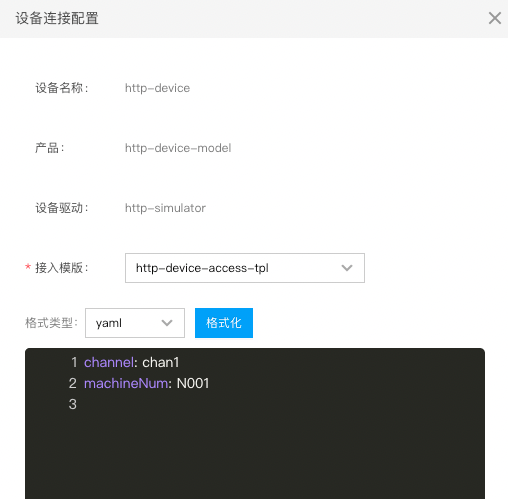

子设备配置

『边缘节点』-『子设备管理』-『子设备』-『配置』

相似文档

百度智能云智能边缘 - 使用EasyEdge模型转换获取边缘模型
1、概述本文介绍如何使用EasyEdge将原始模型转换成适配目标边缘设备架构的边缘模型。模型转换操作在EasyEdge控制台完成。 2、原始模型准备在本教程当中将使用一个 PaddlePaddle 1.5 框架的物体检测模型 mobilnetv1-ssd-voc-fluid作为原始模型，原始模型主要包含以下内容：
百度智能云智能边缘 - 部署模型SDK至Jetson Xavier
1、概述：本文将参考前述的两篇文档来介绍如何将模型部署至Jetson设备：参考使用EasyEdge模型转换获取边缘模型，获取Jetson模型。参考可执行脚本类型进程应用，通过可执行脚本程序包+模型SDK方式完成模型SDK的边缘部署。
百度智能云智能边缘 - 部署模型SDK至Windows设备
1、概述：本文将描述如何将EasyEdge SDK制作成一个BIE边缘程序包，然后通过BIE云边协同将二进程序包下发至windows边缘节点并运行。BIE纳管windows边缘节点参考：在windows上安装进程模式边缘节点。
百度智能云智能边缘 - 部署模型SDK至Intel Movidius设备
1、概述：进程模式与容器模式不同，进程模式强依赖于边缘节点的运行环境变量，比如lib库、系统变量等参数。如果没有提前设置好path等环境变量，可能导致云端下发的二进制程序在边缘节点上无法正常运行，甚至运行出错。
百度智能云智能边缘 - 进程模式下发python SDK模型
本文档介绍如何通过进程模式下发easyedge的linux-python-sdk。本文档使用了easyedge开源的sdk做验证。依赖环境安装：参考 easyedge linux-python-sdk 使用指南：（1）安装paddle环境 x86用paddlepaddle，arm可以安装paddlelite。（2）安装easyedge python wheel包在下载的sdk中包含了对应的wheel包。安装版本需要与python版本对应。

文档中心

全民上云·上云补贴申领

免费试用（限企业）

自定义驱动介绍

Golang驱动开发SDK

配置文件

sub_devices.yml

models.yml

access_template.yml

主要数据结构

子设备信息结构体 DeviceInfo

子设备连接配置结构体 AccessConfig

子设备属性结构体 DeviceProperty

子设备影子结构体 DeviceShadow

事件结构体 Event

系统接口

开发示例

http设备模拟器

核心代码

主函数

驱动配置和子设备配置

配置解析

定时读取设备数据上报

回调函数

BIE云端配置

产品

子设备

接入模板

驱动配置

子设备配置
