百度智能云数据可视化Sugar BI 绑定数据方式 - 各种图表的API格式要求

文档简介：

Sugar BI中的每个图表可以对应一个数据 API，用户浏览报表时，选定一定的过滤条件，点击「查询」按钮将会通过 API 拉取相应的数据；前面说过，为了确保用户数据的安全性，Sugar BI上的所有数据请求都在Sugar BI的后端通过 curl 的方式访问产品线的 API，都是使用的POST请求，POST 的数据是过滤条件、下钻、联动参数等，并且在请求的 Header 中会附加Sugar-Token.

*此产品及展示信息均由百度智能云官方提供。免费试用咨询热线：400-826-7010，为您提供专业的售前咨询，让您快速了解云产品，助您轻松上云！微信咨询

免费试用、价格特惠

文档详情

Sugar BI支持多种类型的展示图表，每种类型的图表所需要的后端 API 返回的数据格式都有所区别，下面分别列举每种图表所对应的数据 API 格式：

表格

API 示例：/openapi/demo/chart?type=table

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { "columns":

 [ // 定义表格的各个列 { "name": "表头名1", // 显示的表头 "id": "key1", // 该列绑定的数据字段名称 "unit":

"", // 单位，可以不传 "textAlign": "left", // 列中文字的对齐方式，left、right、center, 可不传

"headerBgColor": "#333", // 该列表头的背景色，可不传 "autoWrap": true, // 文字太多时是否自动换行 "width":

 "200px", // 列宽度，可不传，默认为自适应，可传：100px、25%之类 "accuracy": "2", // 数据是小数时，

保留的位数（四舍五入，不够位数会补零），可不传 "remark": "字段说明" // 对该列的备注说明，

一般不需要配置，配置后会在该列的表头上展示一个小问号（鼠标悬停时展示该备注的具体信息） },

 { "name": "表头名2", // 显示的表头 "id": "key2", // 该列绑定的数据字段名称 "unit": "%", // 单位，

可以不传 "textAlign": "left", // 列中文字的对齐方式，left、right、center, 可不传 "headerBgColor":

 "#333", // 该列表头的背景色，可不传 "autoWrap": false, // 文字太多时是否自动换行 "width": "",

 // 列宽度，可不传，默认为自适应，可传：100px、25%之类 "accuracy": "2", // 数据是小数时，

保留的位数（四舍五入，不够位数会补零），可不传 "remark": "字段说明" // 对该列的备注说明，

一般不需要配置，配置后会在该列的表头上展示一个小问号（鼠标悬停时展示该备注的具体信息） }, ...... ],

 "rows": [ // 表格各行的数据 { "key1": 12313, // key和columns中的id一一对应 "key2":

"<button>本宝宝是个html</button>", "key1_level": "red", // 在字段名后加_level,表示展示时的字体颜色，

可以是 red、green，当然可以不传, "__showx_row_level": "red", // 整行飘红或飘绿，优先级低于单个字段的飘红飘绿设定

"key2_ishtml": true, // 在字段名后加_ishtml,表示展示时以html内容进行解析，可以不传。 "key2_noPadding":

true, // 在字段名后加_noPadding,表示展示时表格单元格内不加padding属性，使传入的dom占满单元格，可以不传。

 "key2_background": "#ff6c00", // 在字段名后加_background,表示展示时表格单元格背景色，可以不传。 },

 { "key1": 12313, // key和columns中的id一一对应 "key2": 12312, }, ...... ], "total": 99,

// total表示总行数，启动了后端分页时才需要传递total字段 "superHeaders": [ // 超级表头,

 比如想对表头做一个分类或者使用2级表头多级表头等，就可以用到它，可不传 [ // 第一行超级表头 {

// 第一行超级表头的具体每个item "name": "superHeader1", // 名称 "colspan": 3 // 占3列 },

 { "name": "superHeader2", //名称 "colspan": 2 // 占2列 }, ... ], ... // 后面可以加入多行行超级表头... ], } }

表格分页

在控制面板中开启分页功能后，表格支持前后端分页。

前端分页：是将传过来的数据进行分页，切换页码时不会另外请求数据；
后端分页：会在 API 的请求参数中加入 start 和 limit 参数，每次切换页码都会另外请求 API，
另外使用后端分页时返回的数据中需要含有 total 字段用来表示总行数:

{ "start": n, // 表示从第n行开始，n以0为起点 "limit": x, // 每页多少行数据 }

表格排序

在控制面板中开启排序功能后，表格支持前后端排序。

前端排序：是将传来的数据进行排序，排序时不会另外请求数据；
后端排序：会在 API 的请求参数中加入 sortKey 和 sortType 参数，每次排序都会另外请求 API:

{ "sortKey": "key", // 即需要进行排序的列id "sortType": "desc" // asc、desc }

轮播表格

API 示例：/openapi/demo/chart?type=tablePlay

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { "columns"

:[ // 定义表格的各个列 { "name": "表头名1", // 显示的表头 "id": "key1", // 该列绑定的数据字段名称

 "unit": "", // 单位，可以不传 "textAlign": "left", // 列中文字的对齐方式，left、right、center,

可不传 "autoWrap": true, // 文字太多时是否自动换行 "width": "50", // 列宽度，可不传，默认为均分，

传50代表本列占总宽度50% "accuracy": "2", // 数据是小数时，保留的位数（四舍五入，不够位数会补零），

可不传 "remark": "字段说明" // 对该列的备注说明，一般不需要配置，配置后会在该列的表头上展示一个小问号

（鼠标悬停时展示该备注的具体信息） }, { "name": "表头名2", // 显示的表头 "id": "key2",

 // 该列绑定的数据字段名称 "unit": "%", // 单位，可以不传 "textAlign": "left", // 列中文字的对齐方式，

left、right、center, 可不传 "autoWrap": false, // 文字太多时是否自动换行 "width": "",

 // 列宽度，可不传，默认为均分，传50代表本列占总宽度50% "accuracy": "2", // 数据是小数时，

保留的位数（四舍五入，不够位数会补零），可不传 "remark": "字段说明" // 对该列的备注说明，

一般不需要配置，配置后会在该列的表头上展示一个小问号（鼠标悬停时展示该备注的具体信息） }, ...... ],

"rows": [ // 表格各行的数据 { "key1": 12313, // key和columns中的id一一对应 "key2":

 "<button>本宝宝是个html</button>", "key2_ishtml": true, // 在字段名后加_ishtml,表示展示时以html内容进行解析

，可以不传。 "key2_background": "#ff6c00", // 在字段名后加_background,表示展示时表格单元格背景色，可以不传。 },

{ "key1": 12313, // key和columns中的id一一对应 "key2": 12312, }, ...... ] } }

属性表格

API 示例：/openapi/demo/chart?type=attrTable

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": [ { "name": "访问量",

 // 属性名称，必传 "desc": "访问量是指页面被访问的次数", // 属性说明，可选 "value": "<a href=\"http

://www.baidu.com\" style=\"color: #337ab7; text-decoration: underline\">17480134</a>",

 // 属性取值， "unit": "次", // 属性单位 "ishtml": true, // 如果 value 字段中是 html 内容，

需要将此字段设置为 true "level": "green", // 属性取值飘红飘绿，可传 green red "url": "http://www.baidu.com"

 // 这个字段供超链接类型的下钻使用，在配置下钻时的「绑定超链接的数据字段」处填写url即可 },

{ "name": "访问人数", "value": 2249190, "level": "green", "url": "http://tieba.baidu.com" },

 { "name": "周活跃数", "value": 5326784, "url": "http://zhidao.baidu.com" }, { "name": "月活跃数",

"value": 7326784, "level": "red", "url": "http://zhidao.baidu.com" } ]; }

折线图、柱状图

API 示例：/openapi/demo/chart?type=line

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { "categories":

[ // x轴，下面以日期为例 "2015-01-01", "2015-01-02", "2015-01-03", "2015-01-04", "2015-01-05", "2015-01-06",

"2015-01-07", "2015-01-08" ], "series": [ // 用来展示的多条折线或柱状 { "name": "新增用户", "data":

[2334, 1214......] // 数组元素个数需要和categories一致 }, { "name": "老用户", "data": [2342, 1234......]

 // 数组元素个数需要和categories一致 "lineStyle": { // 折线图时，这样配置可以将该条折线展示为虚线，

不传该部分时就默认是实线 "type": "dashed" } }, ...... ] } }

线柱混搭图

API 示例：/openapi/demo/chart?type=lineBar

当然，其实您可以指定所有数据都是折线图，这样就可以实现双 Y 轴的折线图

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { "categories":

[ // x轴，下面以日期为例 "2015-01-01", "2015-01-02", "2015-01-03", "2015-01-04", "2015-01-05",

"2015-01-06", "2015-01-07", "2015-01-08" ], "series": [ // 用来展示的多条折线或柱状 { "name":

 "新增用户", "type": "line 或 bar", //表示折线或者柱状，如果不填则默认为折线 "yAxisIndex": 0 或 1,

//0表示第一个Y轴, 1表示第2个Y轴, 也可不填，默认为第一个Y轴；如果有一个yAxisIndex为1则标示开启了双重Y轴，

可以配置不同的单位以及数据级别不同 "data": [2334, 1214......] // 数组元素个数需要和categories一致 },

{ "name": "老用户", "type": "line 或 bar", //表示折线或者柱状，如果不填则默认为折线 "yAxisIndex": 0 或 1,

 //0表示第一个Y轴, 1表示第2个Y轴, 也可不填，默认为第一个Y轴；如果有一个yAxisIndex为1则标示开启了双重Y轴，

可以配置不同的单位以及数据级别不同 "data": [2342, 1234......] // 数组元素个数需要和categories一致 }, ...... ] } }

山峰柱图、象形柱状图

API 示例：/openapi/demo/chart?type=barPic

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { "categories":

[ // x轴，下面以日期为例 "2015-01-01", "2015-01-02", "2015-01-03", "2015-01-04", "2015-01-05",

 "2015-01-06", "2015-01-07", "2015-01-08" ], "series": [ // 象形柱状图只支持一个系列 { "name":

"新增用户", "data": [2334, 1214......] // 数组元素个数需要和categories一致 } ] } }

圆形柱状图

API 示例：/openapi/demo/chart?type=barPolar

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { "categories":

[ // 径向轴取值，有多少个取值就有多少个柱子 "魅族", "小米", "vivo", "oppo", "华为", "三星", "苹果" ],

"series": [ { "data": [ // data里的数值代表柱子覆盖的角度，

和上面的径向轴取值一一对应 500, 600, 700, 800, 900, 1000, 1200 ] } ] } }

饼图、环形饼图、轮播饼图

API 示例：/openapi/demo/chart?type=pie

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": [

 { "name": "chrome", "value": 46, "url": "www.baidu.com" // 这个字段供超链接类型的下钻使用，

在配置下钻时的「绑定超链接的数据字段」处填写url即可 }, { "name": "safari", "value": 32, "url":

 "www.baidu.com" }, { "name": "fireFox", "value": 16, "url": "www.baidu.com" }, ...... ] }

嵌套饼图

API 示例：/openapi/demo/chart?type=pieNested

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": [ [ // 内层的饼图数据

 { "name": "chrome", "value": 46 }, { "name": "ie", "value": 32 }, { "name": "fireFox", "value":

36 }, ...... ], [ // 外层的环形饼图数据 // 注意外层子扇区的顺序需要与内层母扇区的顺序进行对应

// 例如这里子扇区也是按照 chrome， ie， firefox 的顺序排列的 { "name": "chrome49", "value": 14 },

 { "name": "chrome50", "value": 32 }, { "name": "IE10", "value": 10 }, { "name": "IE11",

 "value": 22 }, { "name": "fireFox62", "value": 20 }, { "name": "fireFox65", "value": 6 }, ...... ] ] }

漏斗图

API 示例：/openapi/demo/chart?type=funnel

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { "unit": "%",

 // 单位，可以不传 "data": [ { "name": "首页", "value": 12323, "url": "www.baidu.com"

 // 这个字段供超链接类型的下钻使用，在配置下钻时的「绑定超链接的数据字段」处填写url即可 },

{ "name": "首页->列表页", "value": 23457, "url": "www.baidu.com" }, { "name": "首页->列表页->

下单页", "value": 23457, "url": "www.baidu.com" }, ...... ] } }

散点图

API 示例：/openapi/demo/chart?type=scatter

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { "series":

 [ // 用来展示的多系列数据，数据格式可以参考echarts的文档 { "name": "数据1", "data": [ { "name": "点1",

 "symbolSize": 31, // 散点的大小 "value": [10, 20] // X/Y轴的数值，X轴可以是日期字符串 }, ...... ] },

 { "name": "数据2", "symbol": "diamond", // 散点的形状，可参考echarts文档 "symbolSize": 20,

// 统一配置改系列所有点的大小 "data": [ { "name": "点1", "value": [10, 30, 12, 23] // 散点图的数据支持多维，

这里有四维的数据，另外两个维度将通过鼠标hover点时出现的tooltip中展示 }, ...... ] }, ...... ],

"target": ["X指标", "Y指标", "指标3", "指标4"] // 展示多维数据的tooltip配置 } }

字符云

API 示例：/openapi/demo/chart?type=wordCloud

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": [ { "name": "热词1",

"value": 46, "url": "www.baidu.com" // 这个字段供超链接类型的下钻使用，在配置下钻时的「绑定超链接的数据字段」

处填写url即可 }, { "name": "热词2", "value": 32, "url": "www.baidu.com" }, { "name": "热词3",

"value": 16, "url": "www.baidu.com" }, { "name": "热词4", "value": 15, "url": "www.baidu.com" }, ...... ] }

雷达图

API 示例：/openapi/demo/chart?type=radar

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { indicators:[

{ "text": "顶点1", // 顶点展示的文字 "max": 10, // 该顶点的最大值 "min": 0 // 该顶点的最小值，可不传，

默认为0 }, { "text": "顶点2", // 顶点展示的文字 "max": 20, // 该顶点的最大值 "min": 5

// 该顶点的最小值，可不传，默认为0 }, { "text": "顶点3", // 顶点展示的文字 "max": 10,

// 该顶点的最大值 "min": 2 // 该顶点的最小值，可不传，默认为0 }, ...... ], "series": [

{ "name": "预算开支", "value": [8, 18, 9, ...] // 数组元素个数和indicators相同 },

 { "name": "实际开销", "value": [9, 15, 7, ...] // 数组元素个数和indicators相同 }, ...... ] } }

里程碑

API 示例：/openapi/demo/chart?type=milestones

支持以下 3 种类型：

1 个日期维度，1 个非日期维度

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", "data": { "date": { // 日期维度描述

 "name": "date", "alias": "发货日期" }, "x2": [ // 非日期维度描述 { "name": "x2", "alias": "地区" }

 ], "y": [], // 指标度量描述 "data": [ { "date": "2013年", "date_sugar_origin": 2013,

"date_sugar_date_type": "YEAR", "x2": [ "东北", "中南", "华东", "华北", "西北", "西南" ] }, ...

{ "date": "2017年", "date_sugar_origin": 2017, "date_sugar_date_type": "YEAR", "x2": [ "东北", "中南" ] } ] } }

1 个日期维度，1 个非日期维度，1 个指标

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", "data": { "date": { "name": "date", "alias": "年份"

 // 日期维度名称 }, "x2": [ { "name": "x2", "alias": "地区" // 非日期维度名称 } ], "y": [ { "name": "y",

"alias": "销售额", // 指标字段名称 "unit": "元" // 指标字段单位 } ], "data": [ { "date": "2013年",

"x2": ["东北", "中南", "华东", "华北", "西北", "西南"], "y": [9322, 9050, 1579, 7942, 5072, 8310] },

{ "date": "2014年", "x2": ["东北","中南","华东","华北","西北","西南"], "y":

 [6513, 1731, 8109, 2547, 6470, 699] }, ... ] } }

1 个日期维度，1-3 个指标

response:

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", "data": { { "date": { // 日期维度描述 "name":

"date", "alias": "发货日期" }, "x2": [], // 非日期维度描述 "y": [ // 指标度量描述 { "name": "y", "alias":

"数量", "unit": "个", // 单位 "dataFormat": "" // 格式化 }, { "name": "y", "alias": "销售额",

"unit": "", // 单位 "dataFormat": "percent" // 格式化 }, { "name": "y", "alias": "成本", "unit": "",

// 单位 "dataFormat": "" // 格式化 } ], "data": [ { "date": "2013年", "y": [ 598, 293175, 256095 ] },

... { "date": "2017年", "y": [ 19, 16584, 8950 ] } ] } } }

旭日图

API 示例：/openapi/demo/chart?type=sunburst

response：

{ "status": 0, "msg": "", // data是一个数组，表示了一个树状结构 "data": [ { // 每个节点必须有name属性，

其值为字符串 "name": "Fruity", // 非叶子节点必须有children字段，其值为包含其子节点的数组，不需要有value字段

"children": [ { "name": "Berry", "children": [ { "name": "Blackberry", // 叶子节点必须有value字段，

其值为数字 "value": 1, }, { "name": "Raspberry", "value": 1, } ] }] }, { "name": "Sour/\nFermented",

"children": [ { "name": "Sour", "children": [ { "name": "Sour Aromatics", "value": 1, },

 { "name": "Acetic Acid", "value": 1, } ] } ] }, ...... ] }

矩形树图

API 示例：/openapi/demo/chart?type=treemap

response：

{ "status": 0, "msg": "", // data是一个数组，表示了一个树状结构 "data":

[ { // 每个节点必须有name属性，其值为字符串 "name": "Fruity", // 非叶子节点必须有children字段，

其值为包含其子节点的数组，不需要有value字段 "children": [ { "name": "Berry", "children":

 [ { "name": "Blackberry", // 叶子节点必须有value字段，其值为数字 "value": 1, },

{ "name": "Raspberry", "value": 1, } ] }] }, { "name": "Sour/Fermented", "children": [

 { "name": "Sour", "children": [ { "name": "Sour Aromatics", "value": 1, }, { "name":

"Acetic Acid", "value": 1, } ] } ] }, ...... ] }

气泡图

API 示例：/openapi/demo/chart?type=bubble

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": [ { "name": "热词1",

"value": 46, "cat": "cat1", // 气泡所属的类别，不同类别的气泡颜色不同，若不传，则用name作为气泡名称 "url":

"www.baidu.com" // 这个字段供超链接类型的下钻使用，在配置下钻时的「绑定超链接的数据字段」处填写url即可 },

 { "name": "热词2", "value": 32, "cat": "cat1", "url": "www.baidu.com" }, { "name": "热词3",

"value": 16, "cat": "cat2", "url": "www.baidu.com" }, { "name": "热词4", "value": 15, "cat":

"cat2", "url": "www.baidu.com" }, ...... ] }

拓扑图

API 示例：/openapi/demo/chart?type=topology

response：

{ "status": 0, "msg": "", "data": { "nodes": [ //表示各个节点 { "id": "node1", //结点的id,

用于唯一标识1个节点，必传 "title": "node1Title", //节点的标题，可不填， "data": [ //节点主体的数据，

可用数组表示，数组每一项会分行。 "hello", "<button>world</button>" ], //data数据也可不填，

但title和data最好保留至少1个, 当然数据也可以写为html的内容 "tooltip": "hi, 我是tooltip"

//字符串格式的tooltip }, { "id": "node2", //结点的id, 用于唯一标识1个节点，必传 "title":

"node2Title", //节点的标题，可不填 "data": "hello, world", //data字段为字符串表示只占1行数据 "fontColor":

 "#ff0000", //自定义的字体颜色，可不传 "bgColor": "bgColor", //自定义的背景颜色，可不传

"tooltip": ["hi", "我是tooltip"] //数组格式的tooltip }, ... ], "links": [ { "source": "node1",

// 表示从id为`node1`的结点出发，必传 "target": "node2", // 表示到id为`node2`的结点结束，必传 "text":

 "15%", // 折线上的数据，可不传 "tooltip": ["hi", "我是tooltip"] //数组格式的tooltip }, { "source":

 "node1", // 表示从id为`node1`的结点出发，必传 "target": "node3", // 表示到id为`node3`的结点结束，

必传 "text": "15%", // 折线上的数据，可不传 "tooltip": "hi, 我是tooltip" //字符串格式的tooltip }, ... ] } }

河流图

API 示例：/openapi/demo/chart?type=river

response：

{ "status": 0, "msg": "", "data": { // legend 字段必填，代表一共有几个系列 "legend": ["华为", "联想",

 "微星", "宏基", "戴尔", "惠普"], // data 字段是一个二维数组，每个子数组必须有三项： // 0：用于横轴的序列。

以 - 或 / 分隔的日期，以 : 分隔的时间，符合前面格式要求的日期时间组合，数字 // 1：数据的大小。

数字或有效的数字字符串 // 2：数据属于哪个系列，需要与 legend 中的字段对应 "data": [ ["2015/11/08",10,

"华为"],["2015/11/09",15,"华为"],["2015/11/10",35,"华为"], ["2015/11/08",35,"联想"],["2015/11/09",

36,"联想"],["2015/11/10",37,"联想"], ["2015/11/08",21,"微星"],["2015/11/09",25,"微星"],

["2015/11/10",27,"微星"], ["2015/11/08",10,"宏基"],["2015/11/09",15,"宏基"],["2015/11/10",35,"宏基"],

["2015/11/08",10,"戴尔"],["2015/11/09",15,"戴尔"],["2015/11/10",35,"戴尔"], ["2015/11/08",10,"惠普"],

["2015/11/09",15,"惠普"],["2015/11/10",35,"惠普"] ..... ] } }

日历热力图

API 示例：/openapi/demo/chart?type=calHmap

response：

{ "status": 0, "msg": "", "data": [ // 每一项都是一个数组，代表某天的数据，数据可以不按日期顺序返回

// 第一个元素是日期，格式要求yyyy-mm-dd // 第二个元素是取值，要求是数字或有效的数字字符串 ["2020-02-10",

186], ["2020-02-10", 877], ...... ] }

坐标热力图

API 示例：/openapi/demo/chart?type=cartHeatmap

response：

{ "status": 0, "msg": "", "data": { // y轴类目，字符串数组 "yCategories": [ "Saturday", "Friday",

 "Thursday", "Wednesday", "Tuesday", "Monday", "Sunday" ], // x轴类目，字符串数组 "xCategories":

[ "12a", "1a", "2a", "3a", "4a", "5a", "6a", "7a", "8a", "9a","10a","11a","12p", "1p", "2p",

"3p", "4p", "5p", "6p", "7p", "8p", "9p", "10p", "11p" ], // 数据项数组 "data":

[ // 第一项对应X轴类目，第二项对应Y轴类目，第三项为数据取值，需为数字 ["12a","Saturday",5],

 ["12a","Friday",7], ["4a","Friday",0], ...... ] } }

3D 柱状图

API 示例：/openapi/demo/chart?type=bar3D

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { // x轴数据，

字符串数组 "xCategories": ["苹果", "三星", "华为", "oppo", "vivo", "小米"], // y轴数据，

字符串数组 "yCategories": ["2010", "2011", "2012", "2013", "2014", "2015"], // 每个系列柱体的数据，

数组 "series": [ { // 系列名称，字符串 "name": "上半年", // 系列数据，数组，原则上应该对应 xCategories，

yCategories的所有组合 "data": [ // 每项数据有三项，分别为： // X轴：应与 xCategories 内的数据对应

 // Y轴：应与 yCategories 内的数据对应 // Z轴：应是数字或有效数字字符串 ["苹果", "2010", 100087],

 ["苹果", "2011", 100079], ...... ] }, { "name": "下半年", "data": [ ["苹果", "2010", 100079],

["苹果", "2011", 879], ...... ] }, ...... ] } }

3D 散点图

API 示例：/openapi/demo/chart?type=scatter3D

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 // data 为一个数组

，每行对应散点图中的一个点 "data": [ // 第一项为每个维度的名称 // 顺序为：[X轴，Y轴，Z轴，颜色映射，

散点大小映射] // 如果不需要颜色和大小映射，则只需要[X轴，Y轴，Z轴] // 如果不需要大小映射，则只需要[X轴，

Y轴，Z轴，颜色映射] // 如果不需要颜色映射，则需要[X轴，Y轴，Z轴，null，散点大小映射] ["国家", "年份",

 "收入", "平均寿命", "人口"], // 接下来的项为数据，数据项的列的各种情况与上面名称项的列相对应

// 每个数据的格式要求： // X轴，Y轴，Z轴：数字或字符串 // 颜色映射：如果需要使用颜色映射散点类别，

则传字符串；如果需要使用颜色渐变映射某连续数值维度，则传数字 // 散点大小映射：数字 ["Australia",

 "1800", 815, 34.05, 351014], ["Canada", "1800", 1314, 39, 645526], ..... ] }

K 线图

API 示例：/openapi/demo/chart?type=candlestick

response：

{ "status": 0, "msg": "", "data": { "candlestick": [ // K线数据，二维数组 [2320.26, 2320.26, 2287.3,

2362.94], // 某一个K线的点，必须是四项数据，分别表示：开盘价、收盘价、最低价、最高价 [2300, 2291.3, 2288.26,

2308.38], ...... ], "categories": [ // K线图的X轴数据 "2013-01-24", "2013-01-25", ...... ], "ma":

 [ // 「移动平均线」，可不传（不传时不展示移动平均线），必须是数组，可展示多条移动平均线 { "name": "MA5",

 // 本条移动平均线的名称 "data": [2352.936, 2378.48, ...] // 本条移动平均线的数据 }, ...... ], "volume":

 [ // 成交量数据，可不传（不传时不展示成交量柱图） 23454, 34235, ...... ], "rise": [ // 涨跌额和涨跌幅，

可不传，传递后会展示在鼠标hover时的tooltip中，二维数组 [45.23, 0.0367], // 两项数据分别表示涨跌额和涨跌幅，

涨跌幅使用小数，示例即表示涨跌额是45.23，涨跌幅是3.67% ...... ] } }

桑基图

API 示例：/openapi/demo/chart?type=sankey

response：

{ "status": 0, "msg": "", "data": { // nodes 字段是一个数组，每项代表一个节点 "nodes": [

{ "name": "a" // name 字段，必填，字符串类型，是节点的名称，也是节点的唯一标识 }, { "name": "b" },

 { "name": "a1" }, { "name": "a2" }, ...... ], // links 字段是一个数组，每项代表一个流 "links":

 [{ "source": "a", // source 字段：源节点的名称，必填，字符串，需要与 nodes 中的某个节点相对应

 "target": "a1", // target 字段：目的节点的名称，必填，字符串，需要与 nodes 中的某个节点相对应

"value": 5 // value 字段：流的大小，必填，数字类型 }, { "source": "a", "target": "a2", "value": 3 }, .... ] } }

瀑布图

API 示例：/openapi/demo/chart?type=waterfall

response：

{ // 0表示成功，非0表示失败 "status": 0, // 失败时的提示信息 "msg": "", "data": { // X轴数据，

字符串数组 "categories": [ "2022-05-01", "2022-05-02", .... ], // 系列，数组 "series": [

{ // 系列名称，字符串 "name": "账单", // 系列数据，数组 "data": [ { // 显示在X轴的数据项名称，字符串

 "name": "2022-05-01", // 数值，数字 "value": 29 }, { "name": "2022-05-02", "value": -58,

 // 每个数据项都可以单独设置样式 "itemStyle": { // 这个数据项的柱体颜色 "color": "#dd79ff",

 // 这个数据项的柱体透明度，0到1的范围 "opacity": 0.5 } }, .... ] } ] } }

甘特图

API 示例：/openapi/demo/chart?type=gantt

response：

{ // 0表示成功，非0表示失败 "status": 0, // 失败时的提示信息 "msg": "", "data":

{ // Y轴数据，字符串数组 "categories": [ "任务1", "任务2", .... ], // 系列，数组 "series":

 [ { // 系列名称，字符串 "name": "完成进度", // 系列数据，数组 "data": [ { // 显示在Y轴的数据项名称，

字符串 "name": "任务1", // 完成进度数值，小数，0到1范围内 "value": 0.2 }, { "name": "任务2",

"value": 1, // 每个数据项都可以单独设置样式 "itemStyle": { // 这个数据项的柱体颜色 "color": "#dd79ff" } }, .... ] } ] } }

核心指标

API 示例：/openapi/demo/chart?type=summary

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": [ { "name":

"访问量", // 指标名称 "desc": "访问量是指页面被访问的次数", // 指标描述，可不传 "unit": "",

// 单位，可以不传 "value": 17480134, // 指标取值 "rate": 3.34, // 涨跌率，如果不需要也可不传

"rate_level": "green", // 指标飘红还是飘绿，也可以自定义，取值可以是red、green、custom可不传

 "color": "#f05050", // rate_level是custom时，此字段生效，可以自定义飘红飘绿的颜色 "rate_tip":

 "周环比", // 对涨跌率的说明，可不传 "rate2": 14.5, // 第二个涨跌率，如果不需要也可不传 "rate2_level":

"green", // 第二个涨跌率字体展示的颜色，可以是green、red，可不传 "rate2_tip": "日环比" ,

// 对第二个涨跌率的说明，可不传 "url": "http://www.baidu.com" // 这个字段供超链接类型的下钻使用，

在配置下钻时的「绑定超链接的数据字段」处填写url即可 }, .... ]; }

关于增长率这一项，Sugar BI 现支持 2 项不同的增长率，例如日环比和周环比。用户不需要也可都不传，也可传一项内容。

指标看板

API 示例：/openapi/demo/chart?type=indicator

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": [ { "dimValue":

 "东北", // 主维度取值 "dimSubValue": "哈尔滨", // 副维度取值，可不传 "indicators": [ { "name": "访问量",

// 主指标名称 "desc": "访问量是指页面被访问的次数", // 指标描述，可不传 "unit": "", // 单位，可以不传

 "value": 5, // 主指标取值 "rate": 66.67, // 涨跌率，如果不需要也可不传 "rate_tip": "环比",

 // 对涨跌率的说明，可不传 "rate_level": "custom", // 指标飘红还是飘绿，也可以自定义，取值可以是red、

green、custom，可不传 "color": "#f05050", // rate_level是custom时，此字段生效，

可以自定义飘红飘绿的颜色。如果是red、green，不需要传 "rate2": 14.5, // 第二个涨跌率，

如果不需要也可不传 "rate2_level": "green", // 第二个涨跌率字体展示的颜色，可以是green、red，

可不传 "rate2_tip": "月同比", // 对第二个涨跌率的说明，可不传 "url": "http://www.baidu.com"

 // 这个字段供超链接类型的下钻使用，在配置下钻时的「绑定超链接的数据字段」处填写url即可

"hideAlias": true // 隐藏指标名称，可不传 }, { "name": "销售额", // 次要指标名称 "value": "388"

// 次要指标取值 }, { "name": "成本", // 次要指标名称 "value": "330" // 次要指标取值 } ] }, .... ]; }

数字翻牌器、百分比指标

API 示例：/openapi/demo/chart?type=flipNumber

response：

{ "status": 0, "msg": "", "data": 1201035.2990482938 }

排行榜

API 示例：/openapi/demo/chart?type=ranking

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { "columns":

 [ // 定义排行榜的各个列 // 第一列需要是维度列 { "name": "维度列", // 显示的表头 "id": "key1",

// 该列绑定的数据字段名称 "unit": "", // 单位，可以不传 "textAlign": "left", // 列中文字的对齐方式，

left、right、center, 可不传 "headerBgColor": "#333", // 该列表头的背景色，可不传 "bgColor": "#333",

// 该列的背景色，可不传 "width": "200px", // 列宽度，可不传，默认为自适应，可传：100px、

25%之类 "remark": "字段说明" // 对该列的备注说明，一般不需要配置，配置后会在该列的表头上展示一个小问号

（鼠标悬停时展示该备注的具体信息） }, // 第二列是主要指标列，作为排行榜排序的依据 { "name": "主指标列",

// 显示的表头 "id": "key2", // 该列绑定的数据字段名称 "unit": "%", // 单位，可以不传 "textAlign":

 "left", // 列中文字的对齐方式，left、right、center, 可不传 "headerBgColor": "#333",

// 该列表头的背景色，可不传 "bgColor": "#333", // 该列的背景色，可不传 "width": "", // 列宽度，可不传，

默认为自适应，可传：100px、25%之类 "remark": "字段说明" // 对该列的备注说明，一般不需要配置，

配置后会在该列的表头上展示一个小问号（鼠标悬停时展示该备注的具体信息） }, // 其余是次要指标列 ...... ],

 "rows": [ // 表格各行的数据 { "key1": "东北", // key和columns中的id一一对应 "key2": 12233, },

{ "key1": "西北", // key和columns中的id一一对应 "key2": 12312, }, ...... ] } }

仪表盘

API 示例：/openapi/demo/chart?type=gauge

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { "max": 100,

// 最大值，可不传，默认为100 "min": 0, // 最小值，可不传，默认为0 "name": "完成率", "unit": "%",

// 单位，可不传 "value": 89.1 // 具体取值 } }

进度条、环形进度条

API 示例：/openapi/demo/chart?type=progressBar

response：

{ "status": 0, "msg": "", "data": 19.14602833247916 }

水球图

API 示例：/openapi/demo/chart?type=progressBar

response：

{ "status": 0, "msg": "", "data": 19 }

例如 data 返回 19，水球图中就会显示 19%。

平面地图(色彩、气泡、热力)

API 示例：/openapi/demo/chart?type=map

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { // mapData字段是一个数组，

每项代表一个气泡、一个区域、一个热力点 "mapData": [ { // 气泡、区域、热力点的名称。必传，字符串。

// 当没有传递下面的 coord 字段时，系统会根据 name 的值自动匹配经纬度坐标 // 注意，

自动匹配经纬度坐标只支持全国省份和城市名称 "name": "北京", // 地点的经纬度，可选，

如果传递了则优先使用经纬度来定位气泡、区域、热力点 "coord": [116.41989, 40.189913],

// 颜色映射字段，气泡图和热力选填，色彩必填 "value": 7470, // 气泡大小映射(选填)。 区域和热力无效

"sizeValue": 234, // 气泡形状系列 (选填)，可枚举类型的数值或者字符串。区域和热力无效 "type": 1,

 // tooltip中附加显示的数据，可选，数字或字符串。对热力图无效 "tooltipValues": [ 44, 8 ],

 // 这个字段供超链接类型的下钻使用，在配置下钻时的「绑定超链接的数据字段」处填写url即可，对热力图无效

 "url": "sugar.baidu.com" }, { "name": "广东", "coord": [113.429877, 23.334664], "value": 8659,

 "sizeValue": 214, "type": 1, "tooltipValues": [ 62, 8 ], "url": "sugar.baidu.com" }, { "name":

"上海", "value": 8424, "sizeValue": 134, "type": 4, "tooltipValues": [ 44, 9 ], "url": "sugar.baidu.com" },

 ...... ], // 颜色、大小、系列映射数据的名称，会显示在 tooltip 中 "valueName": "人口", "sizeValueName":

"GDP", "typeName": "级别", // tooltip中附加显示数据的名称，与上面的tooltipValues中的值一一对应 "tooltipNames":

[ "面积", "流动人口" ], // tooltip中附加显示数据的单位，与上面的tooltipValues中的值一一对应

 "tooltipUnits": [ "平方公里", "人" ] } }

平面地图飞线图

API 示例：/openapi/demo/chart?type=mapLine

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { // mapData字段是一个数组，

每项代表一条飞线 "mapData": [ { // 飞线的名称。字符串 "name": "线路一", // 飞线起点到终点的名称。字符串。

会在气泡图的tooltip中显示 // 当没有传递下面的 coords 字段时，系统会根据 locations 的值自动匹配经纬度坐标

// 注意，自动匹配经纬度坐标只支持全国省份和城市名称 "locations": ["北京", "广东"], // 地点的经纬度，可选，

如果传递了则优先使用经纬度来绘制飞线和气泡 "coords": [[116.41989, 40.189913], [113.429877, 23.334664]],

// 飞线的附加取值，可选，数字类型。如果传了，系统会使用这个值来映射飞线和气泡的渐变颜色 "value": 7470,

 // 飞线的附加取值，可选，数字类型。如果传了，系统会使用这个值来映射飞线的宽度 "sizeValue": 234,

// tooltip中附加显示的数据，可选，数字或字符串 "tooltipValues": [ 44, 8 ], // 这个字段供超链接类型的下钻使用，

在配置下钻时的「绑定超链接的数据字段」处填写url即可 "url": "sugar.baidu.com" }, { "name": "线路二",

"locations": ["北京", "天津"], "value": 8659, "sizeValue": 134, "tooltipValues": [ 62, 8 ], "url":

"sugar.baidu.com" }, { "name": "线路三", "locations": ["北京", "上海"], "value": 8424, "sizeValue":

 235, "tooltipValues": [ 44, 9 ], "url": "sugar.baidu.com" }, ...... ], // 飞线颜色、粗细映射数据的名称，

会显示在 tooltip 中 "valueName": "人流量", "sizeValueName": "次数", // tooltip中附加显示数据的名称，

与上面的tooltipValues中的值一一对应 "tooltipNames": [ "线路长度" ], // tooltip中附加显示数据的单位，

与上面的tooltipValues中的值一一对应 "tooltipUnits": [ "公里" ] } }

百度地图(散点、热力)

API 示例：/openapi/demo/chart?type=bmapScatter

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { // mapData字段是一个数组，

每项代表一个散点或一个热力区域 "mapData": [ { // 散点或热力区域的名称。必传，字符串。 // 当没有传递下面的

coord 字段时，系统会根据 name 的值自动匹配经纬度坐标 // 注意，自动匹配经纬度坐标只支持全国省份和城市名称

 "name": "北京", // 地点的经纬度，可选，如果传递了则优先使用经纬度来定位散点或热力区域 "coord":

 [116.41989, 40.189913], // 散点或热力区域的值，选填，数字类型，会映射为散点或热力区域的渐变颜色

 "value": 7470, // 映射为散点大小的数据值，可选，数字类型。对热力图无效 "sizeValue": 811,

// 气泡形状系列 (选填)，可枚举类型的数值或者字符串。对热力图无效 "type": 12, // tooltip中附加显示的数据，

可选，数字或字符串。对热力图无效 "tooltipValues": [ 44, 8 ], // 这个字段供超链接类型的下钻使用，

在配置下钻时的「绑定超链接的数据字段」处填写url即可，对热力图无效 "url": "sugar.baidu.com" },

{ "name": "广东", "coord": [113.429877, 23.334664], "value": 8659, "sizeValue": 738, "type": 1,

"tooltipValues": [ 62, 8 ], "url": "sugar.baidu.com" }, { "name": "上海", "value": 8424,

 "sizeValue": 851, "type": 3, "tooltipValues": [ 44, 9 ], "url": "sugar.baidu.com" }, ...... ],

 // 颜色映射数据的名称，会显示在 tooltip 中 "valueName": "人口", // 散点大小映射数据的名称，

会显示在 tooltip 中 "sizeValueName": "GDP", // 散点系列映射数据的名称，会显示在 tooltip 中

 "typeName": "级别", // tooltip中附加显示数据的名称，与上面的tooltipValues中的值一一对应

 "tooltipNames": [ "面积", "流动人口" ], // tooltip中附加显示数据的单位，与上面的tooltipValues中的值一一对应

"tooltipUnits": [ "平方公里", "人" ] } }

百度地图(路径、飞线)

路径图 API 示例：/openapi/demo/chart?type=bmapLine

飞线图 API 示例：/openapi/demo/chart?type=bmapLine&cityLine=1

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { // trails

字段是一个数组，每一项代表一条飞线/路径 "trails": [ { // 飞线/路径通过 途径点的位置信息 在地图上进行绘制

 // 飞线只需要提供起点和终点的位置信息，路径需要提供所有途经点的位置信息 // 途径点位置信息可以通过两种方式提供：

locations字段和coords字段 // locations字段中可以包含中国省市名称，系统会根据这个名称自动解析各个途经点的坐标

// coords字段中则直接包含各途经点的gps坐标 "locations": [ "北京", "上海" ], "coords": [ [ 120.14322240845,

30.236064370321 ], [ 120.14280555506, 30.23633761213 ], [ 120.14307598649, 30.236125905084 ] ],

// 飞线/路径的名称，会在tooltip中显示 "name": "航线1", // 路径的附加取值，可选，数字类型。如果传了，

系统会使用这个值来映射路径和气泡端点的渐变颜色 "value": 12, // 路径的附加取值，可选，数字类型。如果传了，

系统会使用这个值来映射路径的宽度 "sizeValue": 213 }, { "locations": [ "北京", "大连" ], "name":

 "航线3", "value": 14, "sizeValue": 212 }, { "locations": [ "北京", "南宁" ], "name": "航线4",

 "value": 15, "sizeValue": 213 }, ...... ], // 路径颜色、粗细映射数据的名称，会显示在 tooltip

中 "valueName": "飞机数量", "sizeValueName": "平均高度", // tooltip中附加显示数据的名称，

与上面的tooltipValues中的值一一对应 "tooltipNames": [ "航班数", "人流量" ], // tooltip中附加显示数据的单位，

与上面的tooltipValues中的值一一对应 "tooltipUnits": [ "架次", "人次" ] } }

3D 区域色彩地图

API 示例：/openapi/demo/chart?type=map3DArea

response：

{ "status": 0, "msg": "", "data": { // mapData字段是一个数组，每项代表一个区域 "mapData":

 [ { // 区域名称。必传，字符串。 "name": "北京", // 颜色映射字段 "value": 7470, // 区域高度映射(选填)

"areaHeight": 234, // tooltip中附加显示的数据，可选，数字或字符串。 "tooltipValues": [ 44, 8 ],

// 这个字段供超链接类型的下钻使用，在配置下钻时的「绑定超链接的数据字段」处填写url即可 "url": "sugar.baidu.com" },

 { "name": "广东", "value": 8659, "areaHeight": 344, "tooltipValues": [ 62, 8 ], "url": "sugar.baidu.com" },

 { "name": "上海", "value": 8424, "areaHeight": 21, "tooltipValues": [ 44, 9 ], "url": "sugar.baidu.com" },

 ...... ], // 颜色映射数据的名称，会显示在 tooltip 中 "valueName": "人口", // 高度映射数据的名称，

会显示在 tooltip 中 "heightName": "GDP", // tooltip中附加显示数据的名称，与上面的tooltipValues中的值一一对应

 "tooltipNames": [ "面积", "流动人口" ], // tooltip中附加显示数据的单位，与上面的tooltipValues中的值一一对应

 "tooltipUnits": [ "平方公里", "人" ] } }

3D 飞线地图

API 示例：/openapi/demo/chart?type=map3DLine

response：

以颜色来分类飞线

{ "status": 0, "msg": "", "data": { "mapData": [ // mapData中可以放多个系列的数据，每个系列包含多条飞线

 { "name": "easyJet", // 系列的名字，将会体现在图例中 "data": [ { // 飞线的名称。字符串 "name": "线路一",

// 飞线起点到终点的名称 // 当没有传递下面的 coords 字段时，系统会根据 locations 的值自动匹配经纬度坐标

// 注意，自动匹配经纬度坐标只支持全国省份和城市名称 "coords" [[-4.499106, 36.6749], [-2.719089, 51.382669]],

// 地点的经纬度，可选，如果传递了则优先使用经纬度来绘制飞线 "locations": ["北京", "广东"] }, ...... ] },

 { "name": "Southwest Airlines", "data": [ { "name": "线路一", "coords" [[-106.6091944, 35.0402222],

 [-76.668333, 39.175361]], "locations": ["北京", "天津"] }, ...... ] }, { "name": "easyJet",

// 系列的名字，将会体现在图例中 // 如果果不需要其他配置，也可以只传递经纬度，每条飞线的具体数据，格式为：

[[起点经度,起点纬度], [终点经度, 终点纬度]] "data": [ [[-4.499106, 36.6749], [-2.719089, 51.382669]],

 [[-4.499106, 36.6749], [7.529167, 47.59]], ...... ] }, ...... ], "mapColorType": "cluster" } }

以数值来分类飞线

{ "status": 0, "msg": "", "data": { "mapData": [ { // 飞线的名称。字符串 "name": "线路一",

// 飞线的附加取值，可选，数字类型。如果传了，系统会使用这个值来映射飞线渐变颜色 "value": 1,

// 飞线起点到终点的名称 // 当没有传递下面的 coords 字段时，系统会根据 locations 的值自动匹配经纬度坐标

// 注意，自动匹配经纬度坐标只支持全国省份和城市名称 "coords" [[-106.6091944, 35.0402222],

 [-76.668333, 39.175361]], // 地点的经纬度，可选，如果传递了则优先使用经纬度来绘制飞线 "locations":

 ["北京", "天津"], }, { "name": "线路一", "value": 2, "coords" [[-106.6091944, 35.0402222],

[-76.668333, 39.175361]], "locations": ["北京", "天津"] }, ...... ], "mapColorType": "continuous" } }

3D 柱状地图

API 示例：/openapi/demo/chart?type=map3DBar

response：

{ "status": 0, "msg": "", "data": { // mapData字段是一个数组，每项代表一个气泡或一个区域 "mapData":

 [ { // 柱子的名称。必传，字符串。 // 当没有传递下面的 coord 字段时，系统会根据 name 的值自动匹配经纬度坐标

 // 注意，自动匹配经纬度坐标只支持全国省份和城市名称 "name": "北京", // 地点的经纬度，可选，

如果传递了则优先使用经纬度来定位气泡或区域 "coord": [116.41989, 40.189913], // 颜色映射字段，

选填 "value": 7470, // tooltip中附加显示的数据，可选，数字或字符串。 "tooltipValues": [ 44, 8 ],

// 这个字段供超链接类型的下钻使用，在配置下钻时的「绑定超链接的数据字段」处填写url即可 "url":

 "sugar.baidu.com" }, { "name": "广东", "coord": [113.429877, 23.334664], "value": 8659,

"tooltipValues": [ 62, 8 ], "url": "sugar.baidu.com" }, { "name": "上海", "value": 8424,

 "tooltipValues": [ 44, 9 ], "url": "sugar.baidu.com" }, ...... ], // 颜色映射数据的名称，

会显示在 tooltip 中 "valueName": "人口", // tooltip中附加显示数据的名称，

与上面的tooltipValues中的值一一对应 "tooltipNames": [ "面积", "流动人口" ], // tooltip中附加显示数据的单位，

与上面的tooltipValues中的值一一对应 "tooltipUnits": [ "平方公里", "人" ] } }

文本、跑马灯

API 示例：/openapi/demo/chart?type=simpleText

response：

{ "status": 0, "msg": "", "data": "这里就是文本的展示内容" }

富文本

API 示例：/openapi/demo/chart?type=text

response：

{ "status": 0, "msg": , "data": { "name": "百度", "dau": 999999999, "mau": 1000000000, "link": "https://www.badiu.com" } }

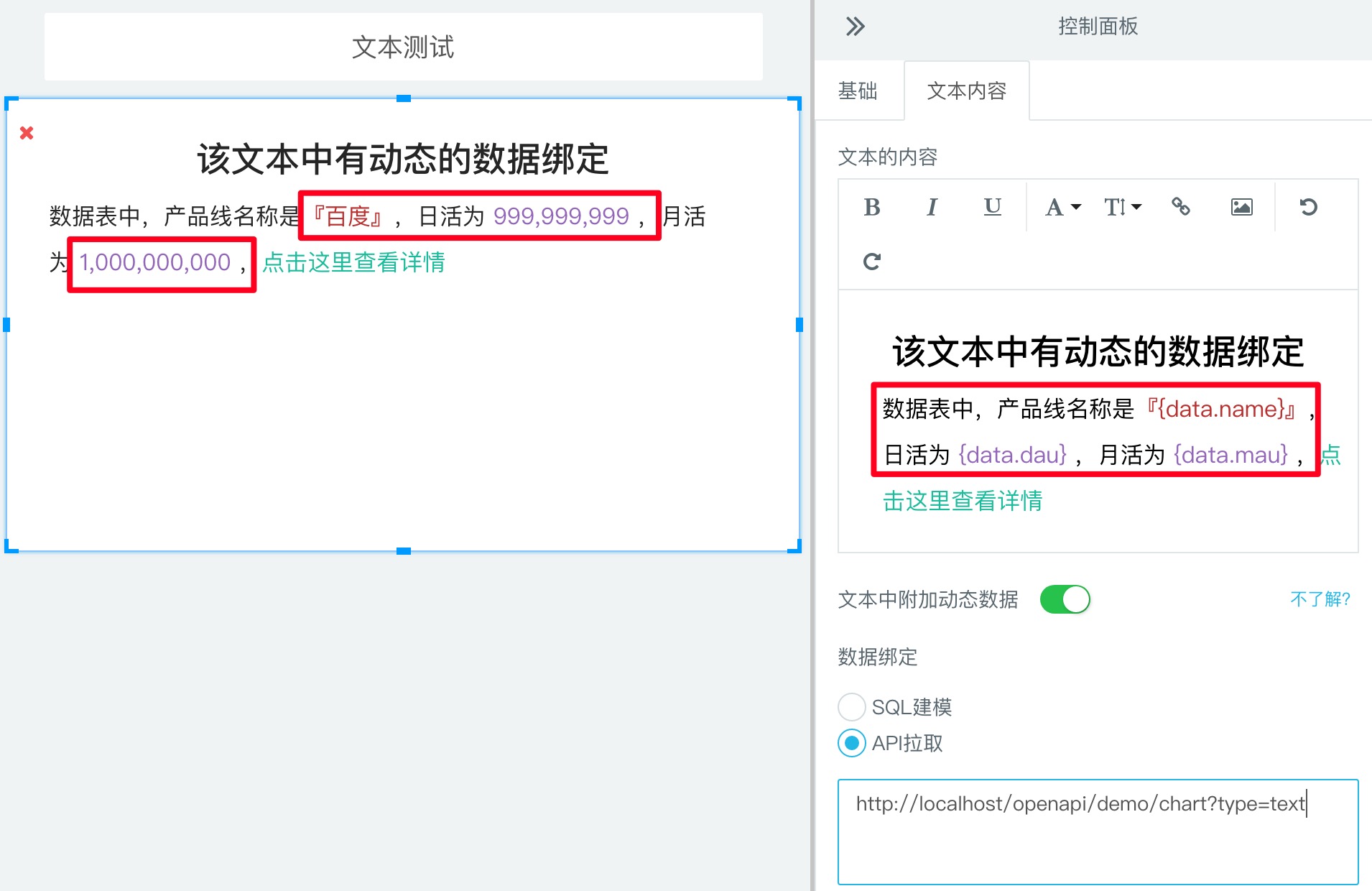

使用示例 API 绑定富文本的数据，可以展示如下效果：

图片轮播

API 示例：/openapi/demo/chart?type=slider

response：

{ "status": 0, "msg": "", "data": [ // data 字段内容 是一个数组 { // 每个图片的标题，

如没有可不传 "title": "大屏示例1", // 必传，图片的 url "url": "https://sugar-files.cdn.bcebos.

com/images/templet-templet04.png", // 图片如果需要配置超链接，可传链接的 url ，如不需要可不传，

注意图片超链接在编辑模式不生效，浏览模式生效 "link": "https://sugar.baidubce.com/dashboard/aa75c47

fe742c2a33c186a3d364eb6a7" }, { "title": "大屏示例2", "url": "https://sugar-files.cdn.bcebos

.com/images/templet-templet01-1.png", "link": "https://sugar.baidubce.com/dashboard

/41510e632e1e1e4767b0a041030670ec" }, ... ] }

视频/直播

API 示例：/openapi/demo/chart?type=video

response：

{ "status": 0, "msg": "", "data": { // 视频类型，可以设置为"auto"让系统自动识别视频类型

// 指定类型时，对于普通视频，支持 mp4, flv, m3u8 // 对于直播，支持 rtmp, flv, m3u8 "videoType":

 "flv", // 完整视频地址 "videoUrl": "http://gcqq450f71eywn6bv7u.exp.bcevod.com/mda-hivruedy

ynkarv3d/mda-hivruedyynkarv3d.flv", // 视频封面图片地址 "imageUrl":

"https://login.bce.baidu.com/img/2020-02-10-2x.png" } }

多层地图 - 区域色彩层

API 示例：/openapi/demo/chart?type=map

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data":

 { // mapData字段是一个数组，每项代表一个区域 "mapData": [ { // 区域的名称。必传，字符串

// 在使用内置区域地图的时候，系统会使用这个名称来将数据对应到各个区域 // 在使用自定义

geoJSON 绘制区域时，name要与 geoJSON 每个区域项中 properties 里的 name 对应 "name":

"北京", "value": 7470, // tooltip中附加显示的数据，可选，数字或字符串。 "tooltipValues":

 [ 44, 8 ], // 这个字段供超链接类型的下钻使用，在配置下钻时的「绑定超链接的数据字段」处填写url即可

 "url": "sugar.baidu.com" }, { "name": "广东", "value": 8659, "tooltipValues": [ 62, 8 ],

 "url": "sugar.baidu.com" }, { "name": "上海", "value": 8424, "tooltipValues": [ 44, 9 ],

"url": "sugar.baidu.com" }, ...... ], // 颜色映射数据的名称，会显示在 tooltip 中 "valueName":

 "人口", // tooltip中附加显示数据的名称，与上面的tooltipValues中的值一一对应 "tooltipNames":

 [ "面积", "流动人口" ], // tooltip中附加显示数据的单位，与上面的tooltipValues中的值一一对应

"tooltipUnits": [ "平方公里", "人" ] } }

多层地图 - 散点层

API 示例：/openapi/demo/chart?type=bmapScatter

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { // mapData字段是一个数组，

每项代表一个散点或一个热力区域 "mapData": [ { // 散点名称。必传，字符串。 // 当没有传递下面的 coord 字段时，

系统会根据 name 的值自动匹配经纬度坐标 // 注意，自动匹配经纬度坐标只支持全国省份和城市名称 "name": "北京",

// 地点的经纬度，可选，如果传递了则优先使用经纬度来定位散点或热力区域 "coord": [116.41989, 40.189913],

// 散点的值，可选，数字类型，会映射为散点的渐变颜色 "value": 7470, // 映射为散点大小的数据值，可选，

数字类型 "sizeValue": 811, // 映射为散点形状，可选，可枚举类型的数字或字符串 "type": 1,

// tooltip中附加显示的数据，可选，数字或字符串 "tooltipValues": [ 44, 8 ], // 这个字段供超链接类型的下钻使用，

在配置下钻时的「绑定超链接的数据字段」处填写url即可。 "url": "sugar.baidu.com" }, { "name": "广东", "coord":

 [113.429877, 23.334664], "value": 8659, "sizeValue": 738, "type": 1, "tooltipValues": [ 62, 8 ],

 "url": "sugar.baidu.com" }, { "name": "上海", "value": 8424, "sizeValue": 851, "type": 2,

 "tooltipValues": [ 44, 9 ], "url": "sugar.baidu.com" }, ...... ], // 颜色映射数据的名称，

会显示在 tooltip 中 "valueName": "人口", // 散点大小映射数据的名称，会显示在 tooltip 中 "sizeValueName":

"GDP", // 散点系列映射数据的名称，会显示在 tooltip 中 "typeName": "级别", // tooltip中附加显示数据的名称，

与上面的tooltipValues中的值一一对应 "tooltipNames": [ "面积", "流动人口" ], // tooltip中附加显示数据的单位，

与上面的tooltipValues中的值一一对应 "tooltipUnits": [ "平方公里", "人" ] } }

多层地图 - 热力层/蜂窝聚合层

API 示例：/openapi/demo/chart?type=heatMap

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { // mapData字段是一个数组，

每项代表一个散点或一个热力区域 "mapData": [ { // 点的名称。必传，字符串。 // 当没有传递下面的 coord 字段时，

系统会根据 name 的值自动匹配经纬度坐标 // 注意，自动匹配经纬度坐标只支持全国省份和城市名称 "name": "北京",

// 地点的经纬度，可选，如果传递了则优先使用经纬度来定位点位置 "coord": [116.41989, 40.189913],

// 热力区域的值，可选，数字类型，会映射为热力区域的渐变颜色。 "value": 7470 }, { "name": "广东",

"coord": [113.429877, 23.334664], "value": 8659 }, { "name": "上海", }, ...... ] } }

多层地图 - 飞线层

API 示例：/openapi/demo/chart?type=mapLine

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { // mapData字段是一个数组

，每项代表一条飞线 "mapData": [ { // 飞线的名称。字符串 "name": "线路一", // 飞线起点到终点的名称。字符串。

 // 当没有传递下面的 coords 字段时，系统会根据 locations 的值自动匹配经纬度坐标 // 注意，

自动匹配经纬度坐标只支持全国省份和城市名称 "locations": ["北京", "广东"], // 地点的经纬度，可选，

如果传递了则优先使用经纬度来绘制飞线和气泡 "coords": [[116.41989, 40.189913], [113.429877,

23.334664]], // 飞线的附加取值，可选，数字类型。如果传了，系统会使用这个值来映射飞线和气泡的渐变颜色

 "value": 7470, // 飞线的附加取值，可选，数字类型。如果传了，系统会使用这个值来映射飞线的宽度 "sizeValue": 234,

// tooltip中附加显示的数据，可选，数字或字符串 "tooltipValues": [ 44 ], // 这个字段供超链接类型的下钻使用，

在配置下钻时的「绑定超链接的数据字段」处填写url即可 "url": "sugar.baidu.com" }, { "name": "线路二",

"locations": ["北京", "天津"], "value": 8659, "sizeValue": 134, "tooltipValues": [ 62 ], "url":

"sugar.baidu.com" }, { "name": "线路三", "locations": ["北京", "上海"], "value": 8424, "sizeValue": 235,

"tooltipValues": [ 44 ], "url": "sugar.baidu.com" }, ...... ], // 飞线颜色、粗细映射数据的名称，

会显示在 tooltip 中 "valueName": "人流量", "sizeValueName": "次数", // tooltip中附加显示数据的名称，

与上面的tooltipValues中的值一一对应 "tooltipNames": [ "线路长度" ], // tooltip中附加显示数据的单位，

与上面的tooltipValues中的值一一对应 "tooltipUnits": [ "公里" ] } }

多层地图 - 路径层

API 示例：/openapi/demo/chart?type=bmapLine&nationLine=1

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data": { // trails 字段是一个数组，

每一项代表一条路径 "trails": [ { // 路径通过 途径点的位置信息 在地图上进行绘制

 // 途径点位置信息可以通过两种方式提供：locations字段和coords字段 // locations字段中可以包含中国省市名称，

系统会根据这个名称自动解析各个途经点的坐标 // coords字段中则直接包含各途经点的坐标 "locations": [ "北京",

 "上海" ], "coords": [ [ 120.14322240845, 30.236064370321 ], [ 120.14280555506, 30.23633761213 ],

[ 120.14307598649, 30.236125905084 ] ], // 路径的名称，会在tooltip中显示 "name": "航线1",

// 路径的附加取值，可选，数字类型。如果传了，系统会使用这个值来映射路径和气泡端点的渐变颜色 "value":

 12 // 路径的附加取值，可选，数字类型。如果传了，系统会使用这个值来映射路径的宽度 "sizeValue": 213,

 // tooltip中附加显示的数据，可选，数字或字符串 "tooltipValues": [ 44, 8 ], }, { "locations":

 [ "北京", "大连" ], "name": "航线3", "value": 14, "sizeValue": 212, "tooltipValues": [ 62, 8 ],

}, { "locations": [ "北京", "南宁" ], "name": "航线4", "value": 15, "sizeValue": 213, "tooltipValues"

: [ 44, 9 ], }, ...... ], // 路径颜色、粗细映射数据的名称，会显示在 tooltip 中 "valueName": "飞机数量",

 "sizeValueName": "平均高度", // tooltip中附加显示数据的名称，与上面的tooltipValues中的值一一对应

 "tooltipNames": [ "航班数", "人流量" ], // tooltip中附加显示数据的单位，

与上面的tooltipValues中的值一一对应 "tooltipUnits": [ "架次", "人次" ] } }

多层地图 - 点聚合层

API 示例：/openapi/demo/chart?type=clusterMap

response：

{ "status": 0, // 0表示成功，非0表示失败 "msg": "", // 失败时的提示信息 "data":

{ // mapData字段是一个数组，每项代表一个散点 "mapData": [ { // 点的名称。必传，字符串。

 // 当没有传递下面的 coord 字段时，系统会根据 name 的值自动匹配经纬度坐标 // 注意，

自动匹配经纬度坐标只支持全国省份和城市名称 "name": "北京", // 地点的经纬度，可选，

如果传递了则优先使用经纬度来定位点位置 "coord": [116.41989, 40.189913], // tooltip中附加显示的数据，

可选，数字或字符串。 "tooltipValues": [ 44, 8 ], // 这个字段供超链接类型的下钻使用，在配置下钻时的

「绑定超链接的数据字段」处填写url即可 "url": "sugar.baidu.com" }, { "name": "广东", "coord":

 [113.429877, 23.334664], "tooltipValues": [ 62, 8 ], "url": "sugar.baidu.com" }, { "name": "上海",

"tooltipValues": [ 44, 9 ], "url": "sugar.baidu.com" }, ...... ], // tooltip中附加显示数据的名称，

与上面的tooltipValues中的值一一对应 "tooltipNames": [ "面积", "流动人口" ], // tooltip中附加显示数据的单位，

与上面的tooltipValues中的值一一对应 "tooltipUnits": [ "平方公里", "人" ] } }

相似文档

百度智能云数据可视化Sugar BI 绑定数据方式 - 各种过滤组件的API格式要求
Sugar BI中支持 10+种过滤组件，有些过滤组件是支持绑定数据的，例如单选，就可以给它绑定单选项的数据。下面分别列举每种过滤组件在使用 API 方式绑定自身数据时，所对应的数据 API 返回的 JSON 格式要求：
百度智能云数据可视化Sugar BI 绑定数据方式 - API的安全机制
有以下的方式来保证数据 API 的安全性： API 的 token： Sugar BI上的所有数据请求都在Sugar BI的后端通过 curl 的方式访问用户的 API，并且用户可以设置访问的 token，设置的 token 会作为查询参数附加在 API 请求的头文件 Header 中，格式为：Sugar-Token: yourToken。
百度智能云数据可视化Sugar BI 绑定数据方式 - API后端获取过滤条件参数
前面说过，Sugar BI上的图表数据可以由用户通过 API 的形式来提供，Sugar BI平台在访问这些 API 时，如果页面上有过滤组件，我们会将过滤条件作为 POST 请求的 body 传递给后端。所有过滤条件将会汇总在一起形成一个数组「conditions」参数，其格式如下：
百度智能云数据可视化Sugar BI 绑定数据方式 - API后端获取下钻参数
有关图表如何配置下钻功能，详见图表的下钻设置。下钻参数在哪里看：对于下钻弹出的图表，最重要的就是如何知道下钻的参数有哪些？其实，在下钻弹出图表的右侧控制面板中「数据」下，单击「调试」，就能看到上层图表传递给本下钻图表的下钻参数。例如，一个饼图点击下钻弹出一个折线图：
百度智能云数据可视化Sugar BI 绑定数据方式 - API后端获取联动参数
有关图表如何配置联动功能，详见图表的联动设置。联动参数在哪里看：对于联动的下级图表，最重要的就是如何知道联动的参数有哪些？其实，在联动的下级图表的右侧控制面板中「数据」下，单击「调试」，就能看到上层图表传递给本图表的联动参数。例如，一个饼图点击联动一个折线图：

文档中心

全民上云·上云补贴申领

免费试用（限企业）

表格

表格分页

表格排序

轮播表格

属性表格

折线图、柱状图

线柱混搭图

山峰柱图、象形柱状图

圆形柱状图

饼图、环形饼图、轮播饼图

嵌套饼图

漏斗图

散点图

字符云

雷达图

里程碑

旭日图

矩形树图

气泡图

拓扑图

河流图

日历热力图

坐标热力图

3D 柱状图

3D 散点图

K 线图

桑基图

瀑布图

甘特图

核心指标

指标看板

数字翻牌器、百分比指标

排行榜

仪表盘

进度条、环形进度条

水球图

平面地图(色彩、气泡、热力)

平面地图飞线图

百度地图(散点、热力)

百度地图(路径、飞线)

3D 区域色彩地图

3D 飞线地图

3D 柱状地图

文本、跑马灯

富文本

图片轮播

视频/直播

多层地图 - 区域色彩层

多层地图 - 散点层

多层地图 - 热力层/蜂窝聚合层

多层地图 - 飞线层

多层地图 - 路径层

多层地图 - 点聚合层
