有关图表如何配置下钻功能，详见图表的下钻设置。

下钻参数在哪里看

对于下钻弹出的图表，最重要的就是如何知道下钻的参数有哪些？其实，在下钻弹出图表的右侧控制面板中「数据」下，单击「调试」，就能看到上层图表传递给本下钻图表的下钻参数。例如，一个饼图点击下钻弹出一个折线图：

1、点击饼图的某一区域

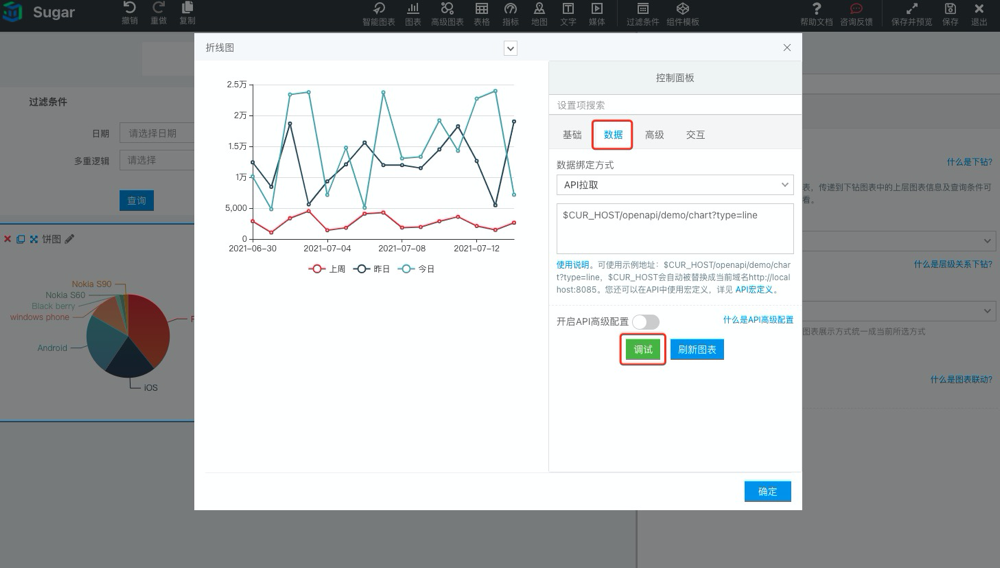

2、在弹出的折线图中，右侧控制面板中单击「调试」，如下图：

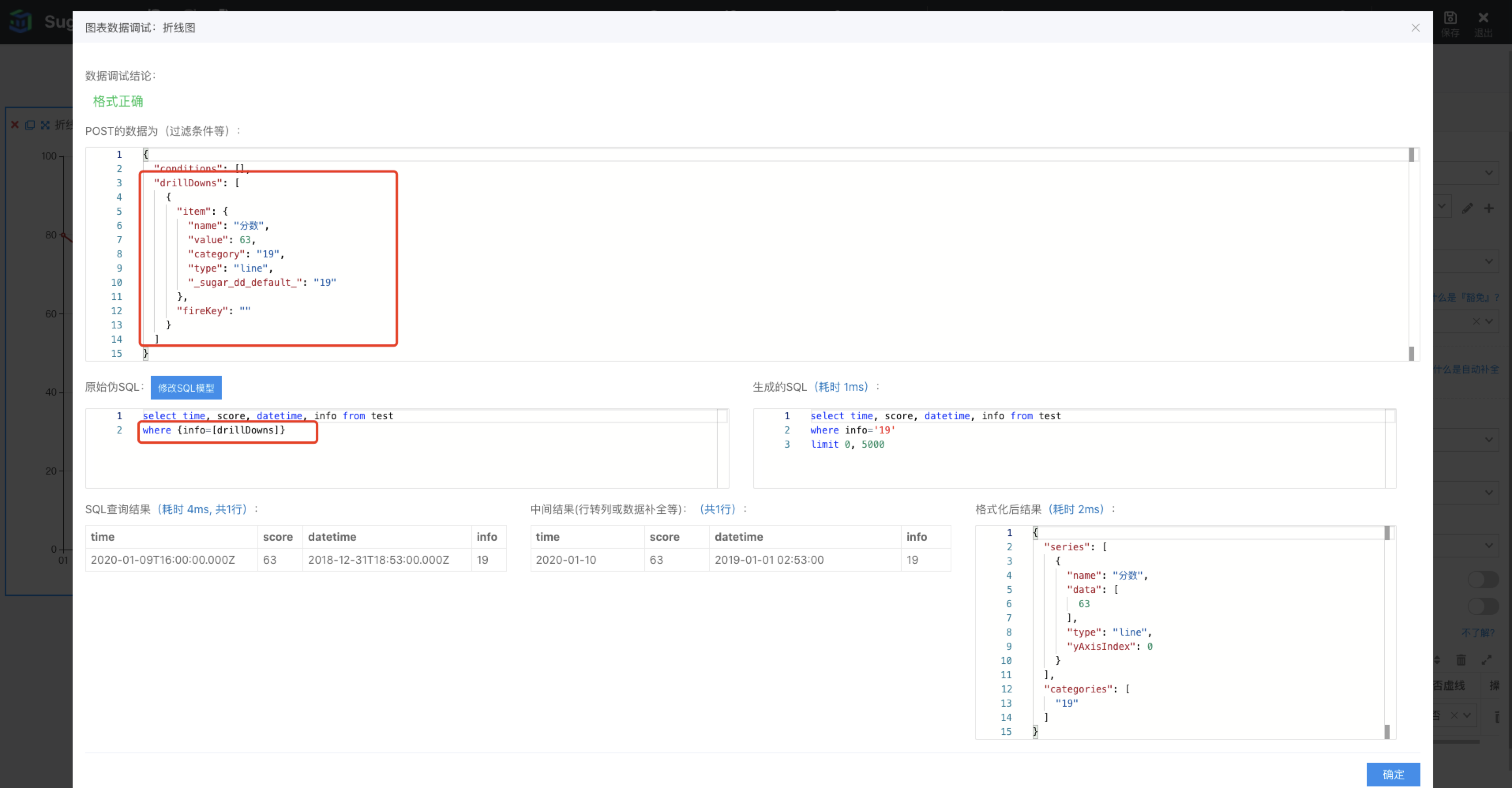

3、在「调试」窗口中就能看到drillDowns字段即下钻参数，如下图：

SQL 中关联下钻参数

在绑定了图表的下钻功能之后，在下钻弹出图表中，请求下钻图表的数据时会额外附加上一些下钻的具体信息，例如，一个饼图有三个扇形区域，点击每个扇形区域时，我们在弹出的图表拉取数据时会加上drillDowns参数用来描述用户到底是点击了哪一区域。并且Sugar BI支持在伪 SQL 语句中嵌入这些下钻的参数，从而达到点击不同的区域弹出的图表的数据不同。

后端接受到的drillDowns参数的格式如下（由于Sugar BI支持多层下钻，因此drillDowns参数是个数组，数组的每项分别表示每级下钻的信息）：

{ "drillDowns": [ { // 第一层下钻 "item": { "type": "专家", "type_sugar_origin": "zhuanjia",

 "id": "1", "link": "www.baidu.com", "_sugar_dd_default_": "zhuanjia" }, "fireKey": "type" },

 { // 第二层下钻 "item": { "name": "数据1", "value": [ 1218, 1461 ], "yVal": "123,457", "category":

 "dot1", "_sugar_dd_default_": "dot1", }, "fireKey": "" } ] }

和查询条件类似，伪 SQL 语句中支持关联下钻参数，有两种关联格式，分别为简单模式和高级模式（下面的各个截图都是图表数据的『调试』时所展示的，左侧是原始的伪 SQL，右侧是生成的真正要在数据库上执行的 SQL 语句）。

1.简单模式

简单模式时，使用的伪语法格式为：{field = [drillDowns]} 或者 {field = [drillDowns(first)]}

• 其中field是 SQL 中的字段名（根据您的数据表结构来决定的，和具体 SQL 有关）；
• =号是 SQL 判断逻辑词，可以支持不写判断逻辑，Sugar BI会自动补全为=，支持的逻辑词有：=, !=, <>, >=, <=, >, <, in, like, between, regexp等；
• 下钻参数需要使用[]包围，并且必须输入drillDowns关键词；
• 由于支持多层下钻，(first)是指第一层下钻的参数，当然我们支持不传（即 {field = [drillDowns]}）默认就是最后一层，Sugar BI支持(0)、(1)...等数字取不同层，同样也支持(first)、(last)取第一层和最后一层
• 使用简单模式时，我们默认取的是上图代码中的_sugar_dd_default_字段，这个参数是Sugar BI自动生成的，不同类型的图表在下钻时，生成这个默认字段的策略不太一样，例如饼图在下钻时，这个默认字段的取值是用户点击的饼图某一扇形区块的名称，再例如柱状图在下钻时，这个默认字段的取值是用户点击的柱体对应的 X 轴取值。

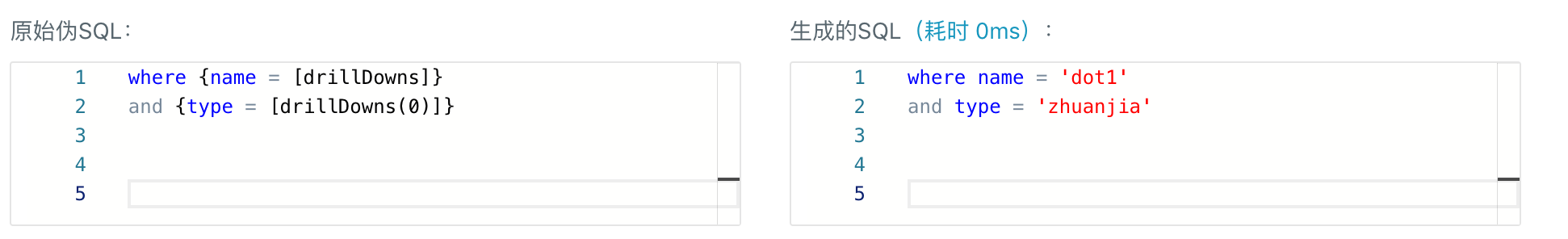

针对上面代码示例，我们可以这样取其中的默认参数（下图是下钻的下级图表数据的『调试』时所展示的，左侧是原始的伪 SQL，右侧是生成的真正的 SQL 语句）：

在 95%的情况下使用简单模式就能解决您的问题，但是也有可能你需要取下钻参数中的其他数据（非_sugar_dd_default_字段），此时就需要用到下面的高级模式：

2.高级模式

高级模式时，使用的伪语法格式为：{field = [drillDowns(last).key]}

• 其中field是 SQL 中的字段名（根据您的数据表结构来决定的，和具体 SQL 有关）；
• =号是 SQL 判断逻辑词，可以支持不写判断逻辑，Sugar BI会自动补全为=，支持的逻辑词有：=, !=, <>, >=, <=, >, <, in, like, between, regexp等；
• 下钻参数需要使用[]包围，并且必须输入drillDowns关键词；
• 由于支持多层下钻，(last)是指最后一层下钻的参数，当然我们支持不传（即 [drillDowns.key]）默认就是最后一层，Sugar BI支持(0)、(1)...等数字取不同层，同样也支持(first)、(last)取第一层和最后一层；
• key是映射到上面代码示例的item中的字段名；
• 支持扩充语法(number)，(raw);
• 下钻的参数 item 中的字段有可能是个数组，Sugar BI允许你嵌入该数组的任意一个元素，语法为： [drillDowns(0).value(1)]，其中的1表示数组的 index 号，他也支持扩充语法(number)，格式为[drillDowns(0).value(1,number)];
• 可以通过{field = [drillDowns(0).sugar_fireKey]}的方式取到某层的触发 ID，比如表格就可以判断是点击了哪列触发的下钻;
• 如果 SQL 中要取的字段（key）在下钻参数中没有找到，则会用1=1替换，保证 SQL 的正常运行

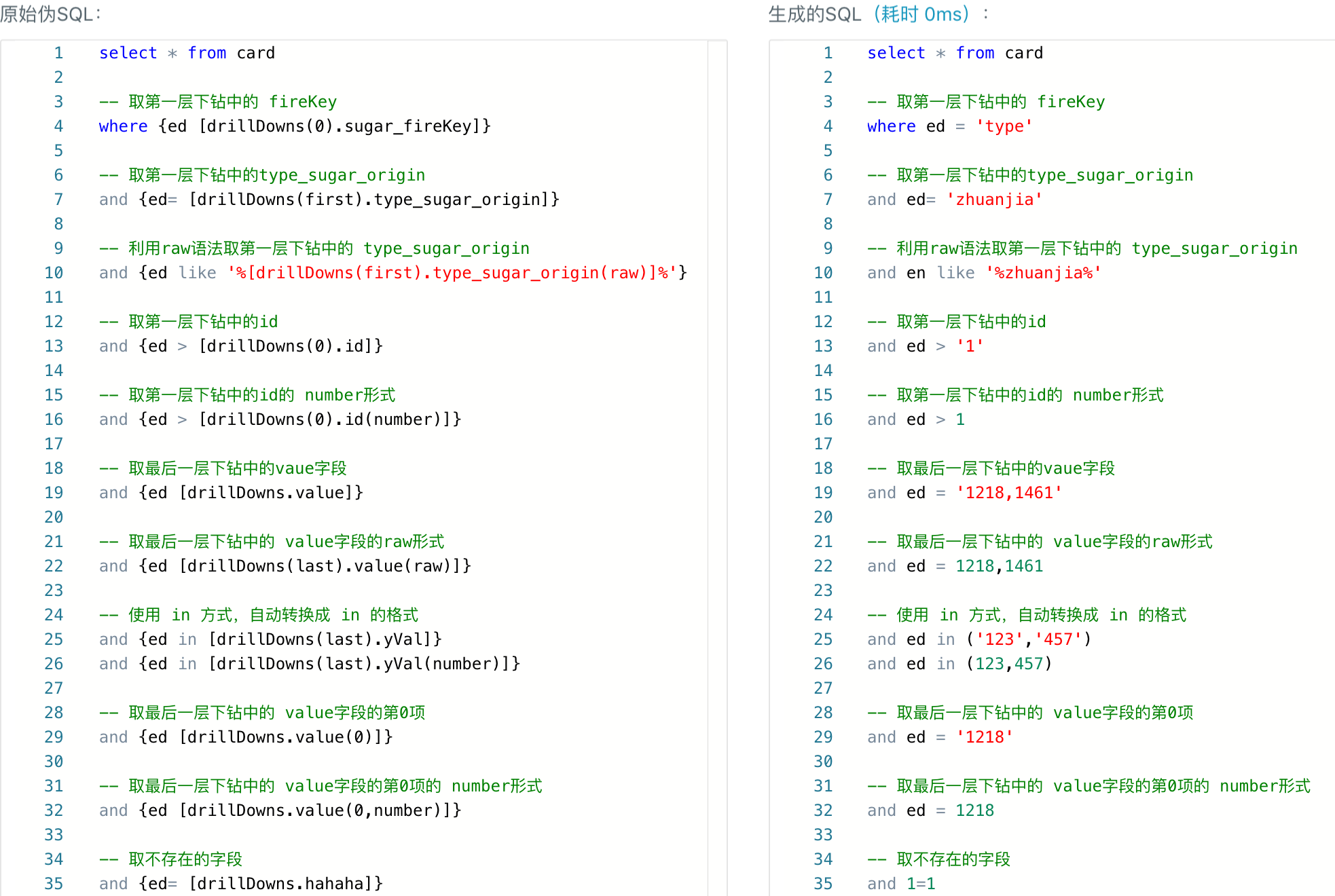

针对上面代码示例，我们可以这样取其中的参数（下图是下钻的下级图表数据的『调试』时所展示的，左侧是原始的伪 SQL，右侧是生成的真正的 SQL 语句）：

每种图表在点击下钻时所传递到下层图表的参数格式不尽相同（例如父图表也是使用 SQL 方式绑定的数据，Sugar BI在一些情况下会额外增加一些参数的，如数据使用了数据值映射，Sugar BI会自动将映射之前的原始值也附加上，这样在展示时是使用的映射后的中文，而在下钻时有可以将原始的英文或编码传递到后端），一定要善用图表的「调试」，通过弹出图表的“控制面板”中的“调试”按钮来查看此时下钻的参数详情，从而可以很清晰的看到有哪些参数可以嵌入到自己的 SQL 语句中。

SQL 中硬嵌入下钻参数

通常情况下，我们可以通过上面的内容将下钻参数与 SQL 的 where 绑定在一起，例如{field = [drillDowns(last).key]}

如果我们希望下钻的参数的值直接嵌入到 SQL 语句中（例如嵌入到 select 或者 from 的后面），我们可以使用SQL中硬嵌入下钻参数，语法可以如：

• 1：{drillDowns}
• 2：{drillDowns(0)}
• 3：{drillDowns.key}
• 4：{drillDowns(0).key}
• 5：{drillDowns(first).key}
• 6：{drillDowns(first).key(1)}
• 7：{drillDowns(first).sugar_fireKey}

大家会发现硬嵌入和上面的关联用法很类似，下面分别解释一下：

• 第 1 种：最常用的语法，取最后一层下钻参数中的_sugar_dd_default_默认字段
• 第 2 种：取第一层下钻参数中的_sugar_dd_default_默认字段
• 第 3 种：等同于{drillDowns(last).key}
• 第 4 种：由于Sugar BI支持多层下钻，因此drillDowns参数是个数组, 所以 0 表示第 1 层下钻的，你可以修改这个数字
• 第 5 种：first值也可以写为last，分别表示第 1 层和最后 1 层下钻的参数
• 第 6 种：对于下钻的数据如果是一个数组，比如上一节中的散点图下钻, key(1) 中的1就是表示下钻的数据的 index
• 第 7 种：可以通过这种方式取到某层的触发 ID，比如表格就可以判断是点击了哪列触发的下钻
• 注意：使用硬嵌入时，和关联用法不太一样的是，如果 SQL 中要取的字段（key）在下钻参数中没有找到，则会用空字符串替换整个表达式，而不是之前的1=1

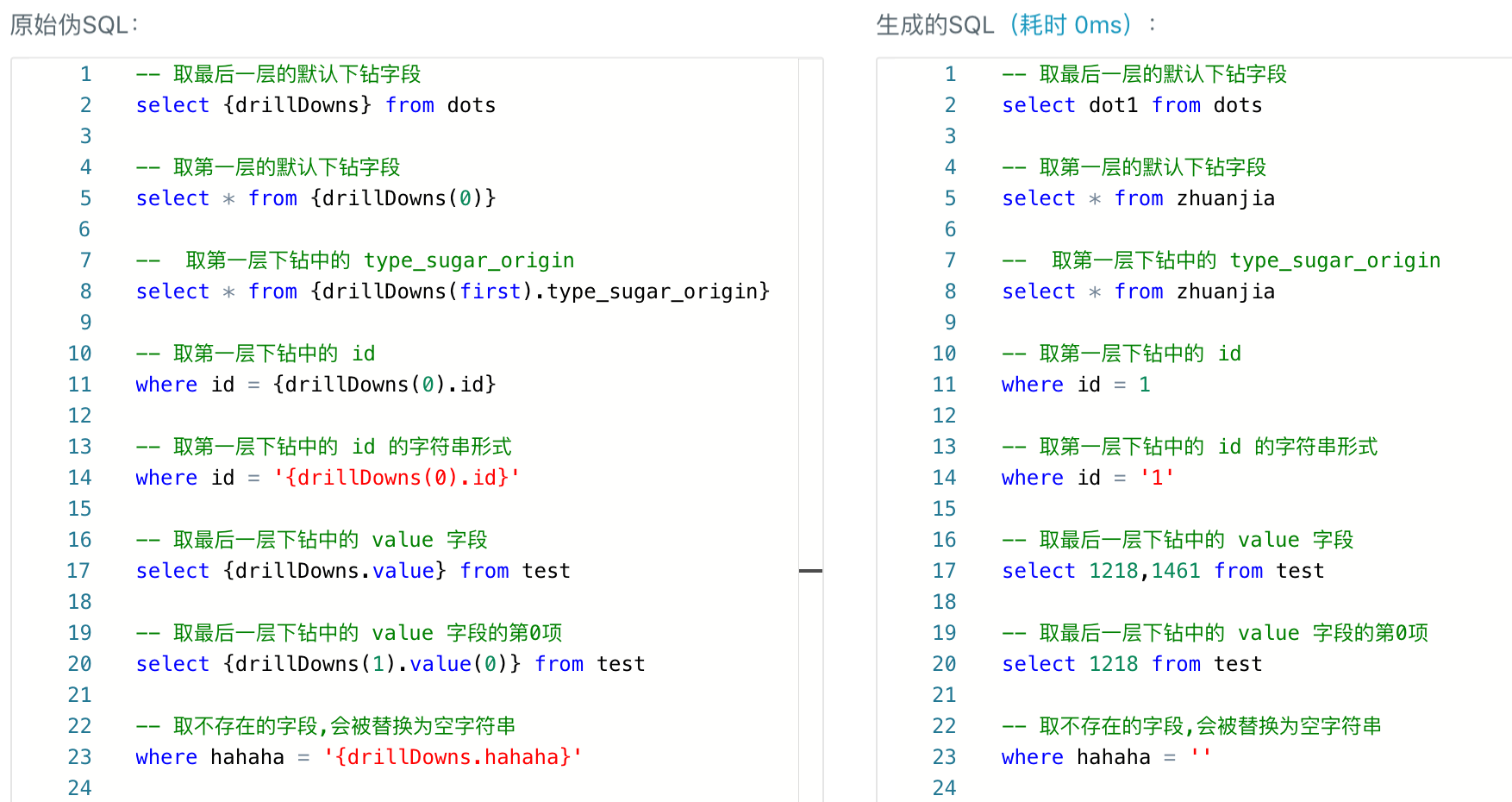

以本文上面的下钻参数为例（下图是下钻的下级图表数据的『调试』时所展示的，左侧是原始的伪 SQL，右侧是生成的真正的 SQL 语句）：
