文档简介：

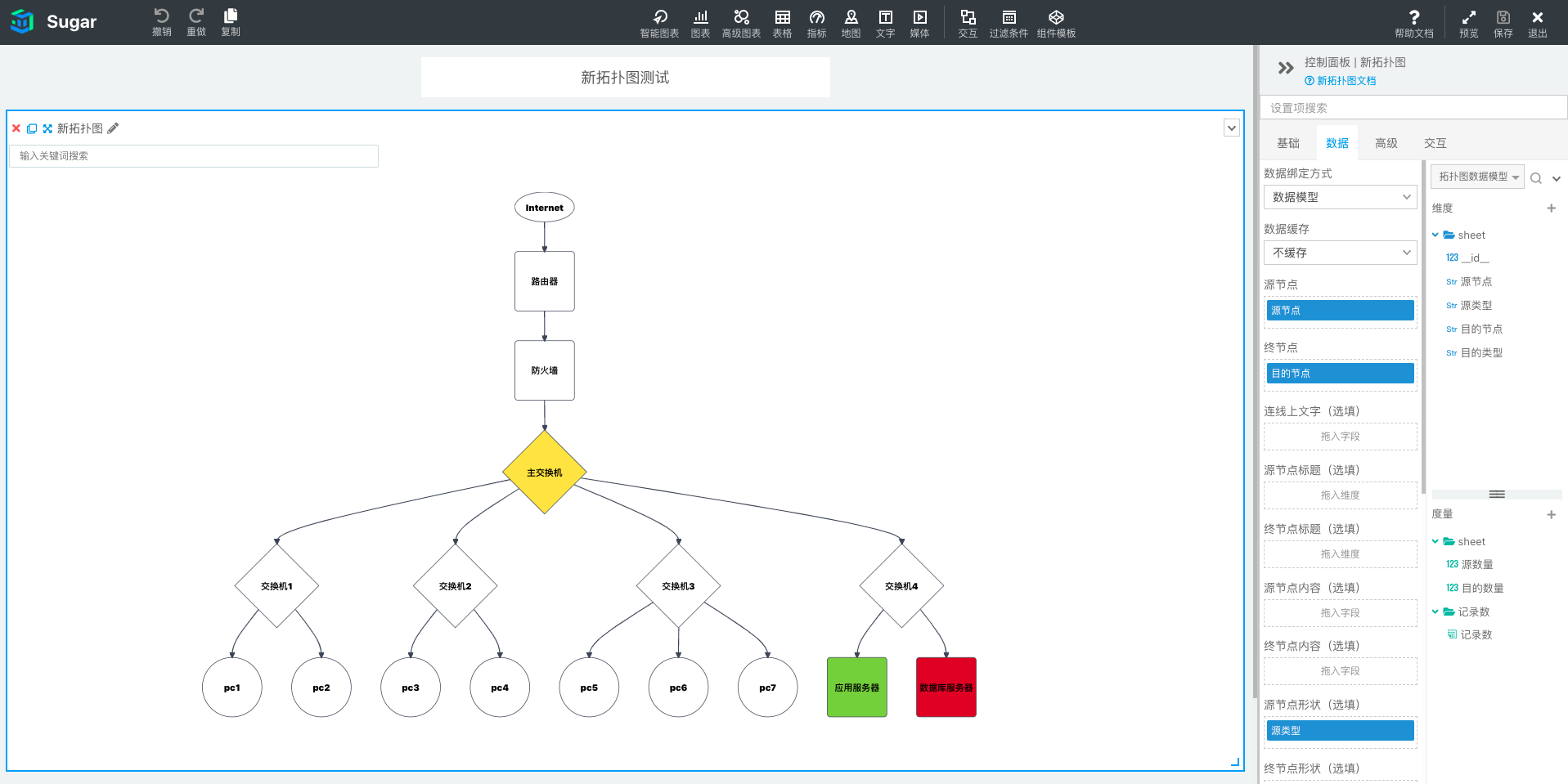

新拓扑图用于表达节点及节点间的连接信息，同时支持节点搜索，条件格式，效果如下：
新拓扑图的数据绑定
新拓扑图支持两种结构的数据表：
- 单表存储：节点信息和节点对应关系存储在 1 张数据表中。
- 双表存储：分 2 张表存储节点信息和节点关系，例如：节点信息表中存储节点信息，节点关系表中存储节点关系。
单表存储

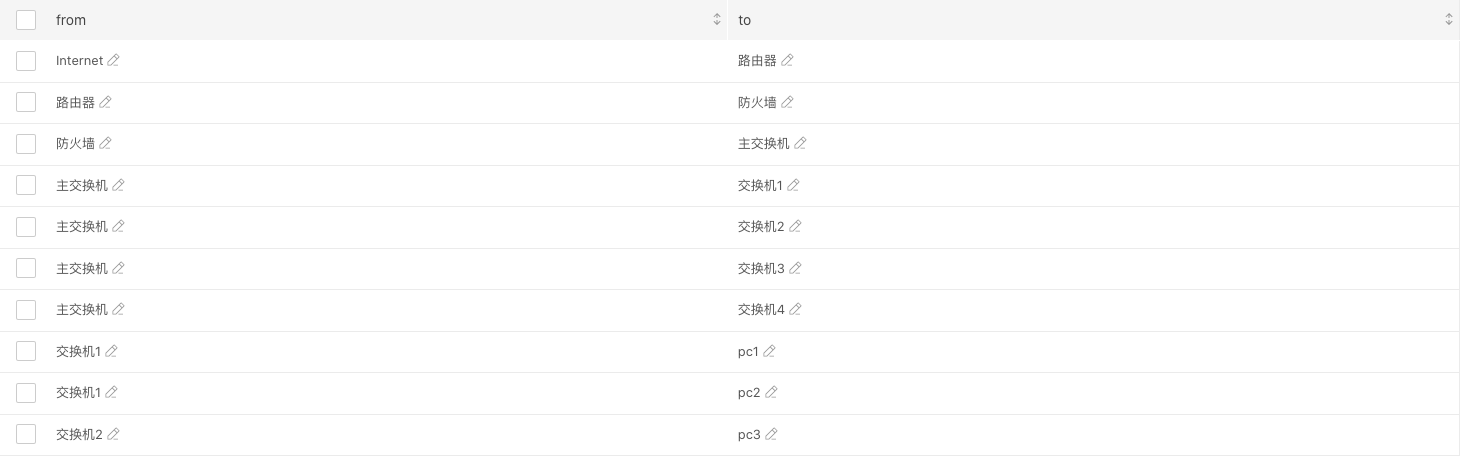

如果您在一张数据表中存储了拓扑图的节点信息和节点连接信息，格式如下：

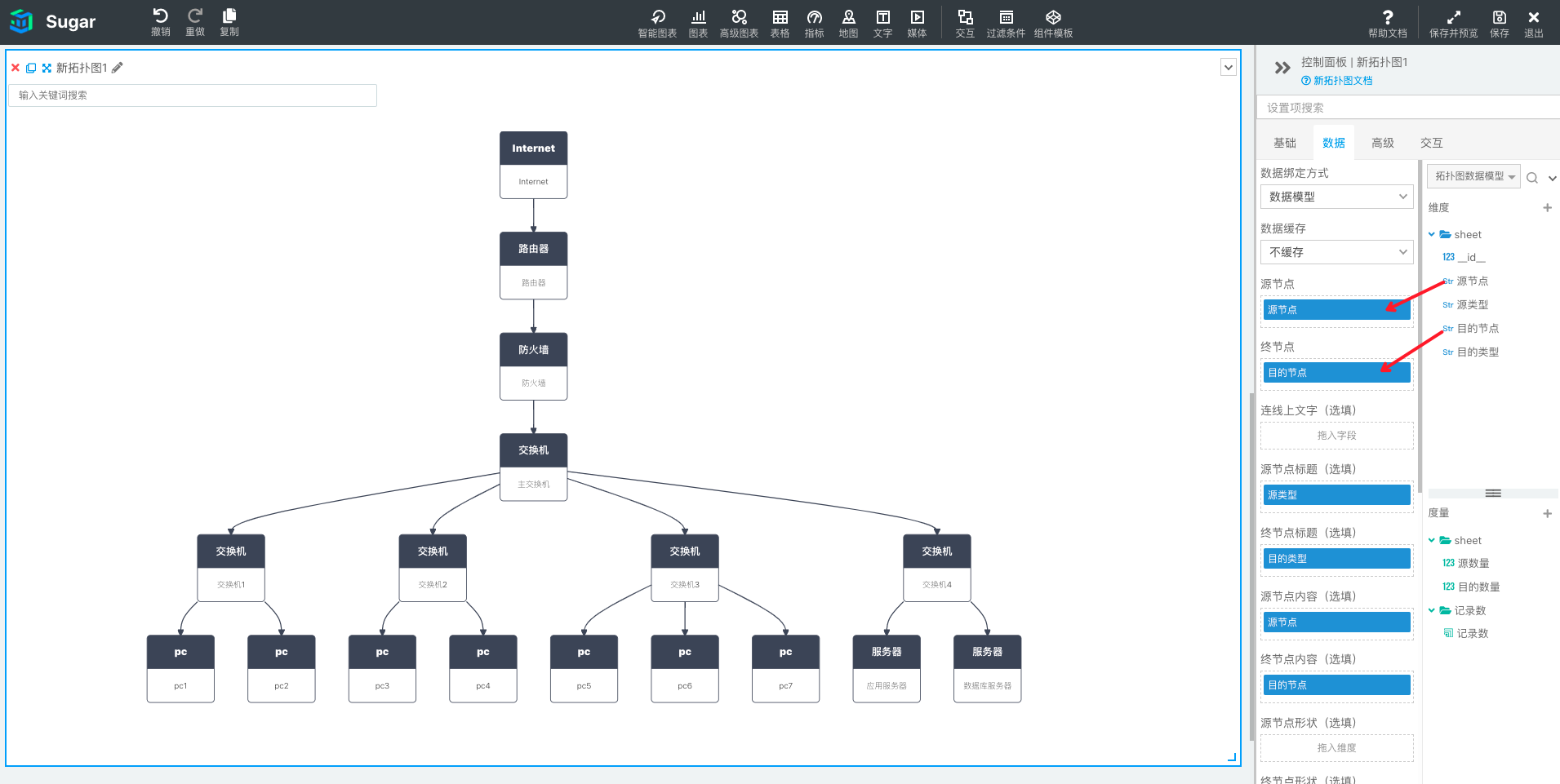

那么您可以直接使用该表，如下绑定新拓扑的源节点和终节点字段：
双表存储
如果您的节点信息和节点连接信息分别存储在 2 张数据表中，格式如下：

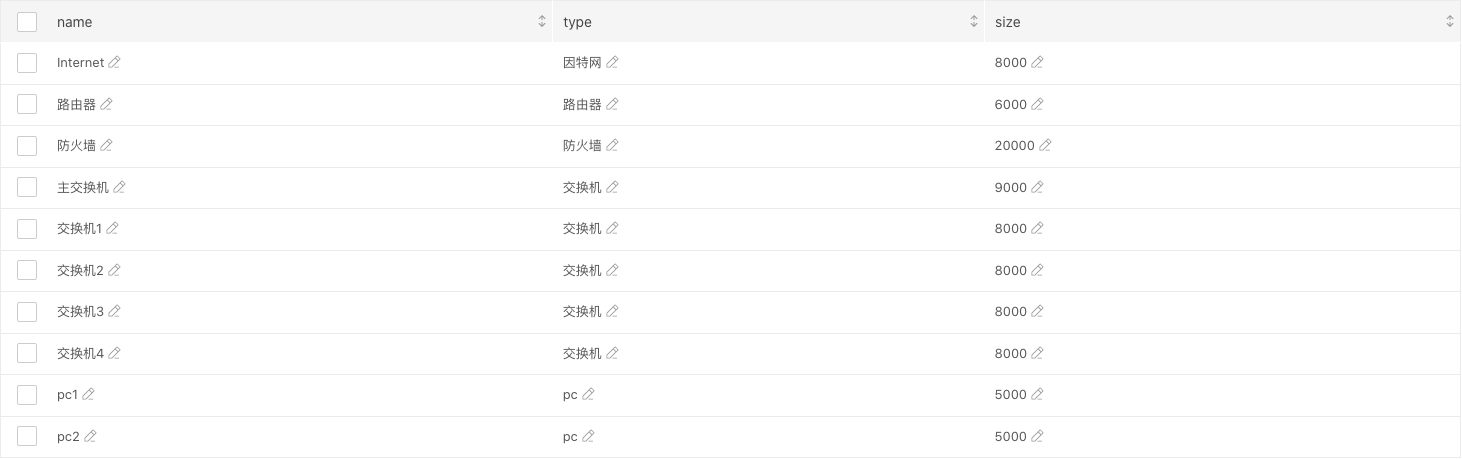

节点表：
关系表

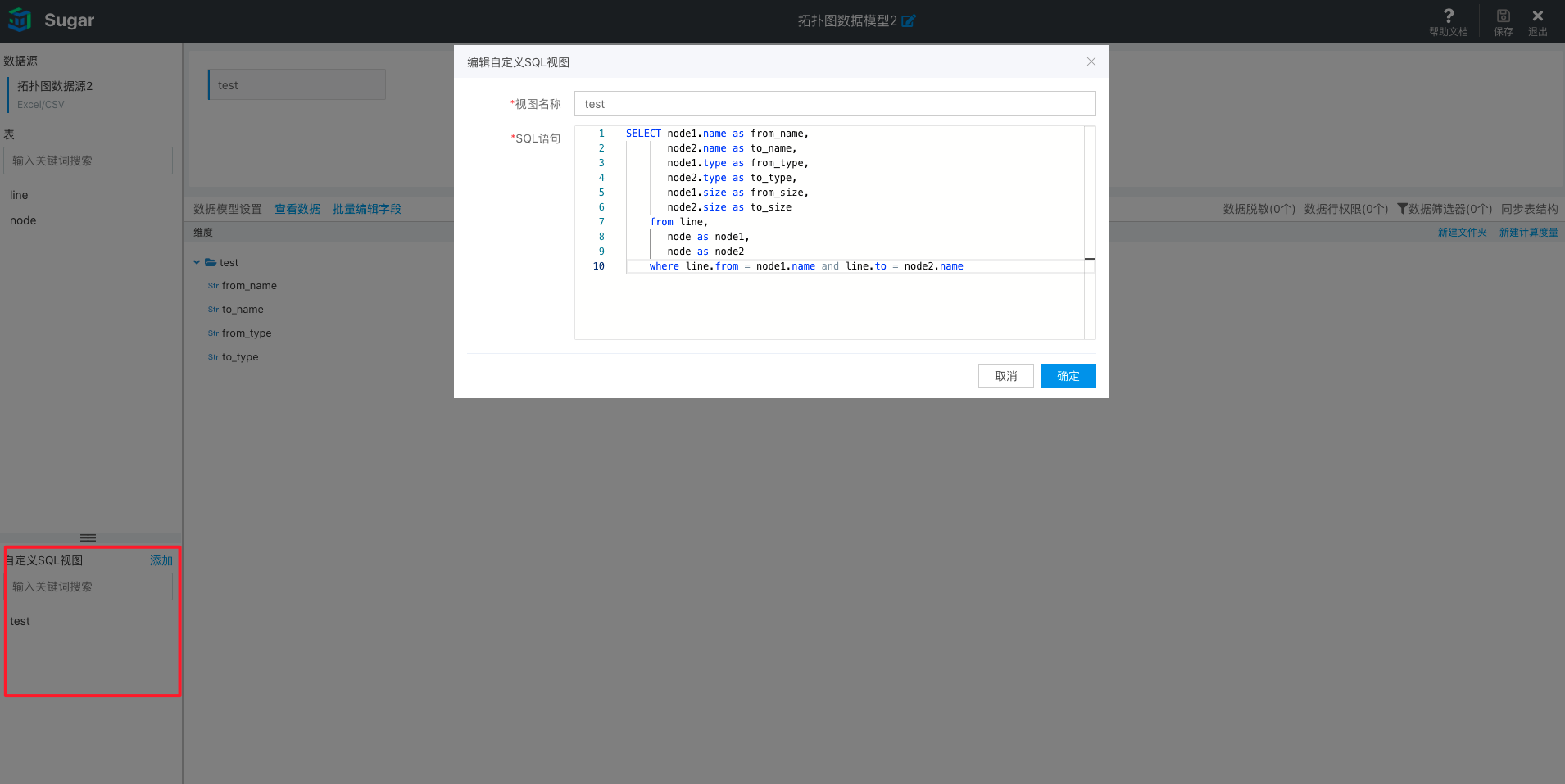

那么，您需要建立以下数据模型，在数据模型中新增一个自定义 SQL 视图，将 2 张表的信息关联，如下图：

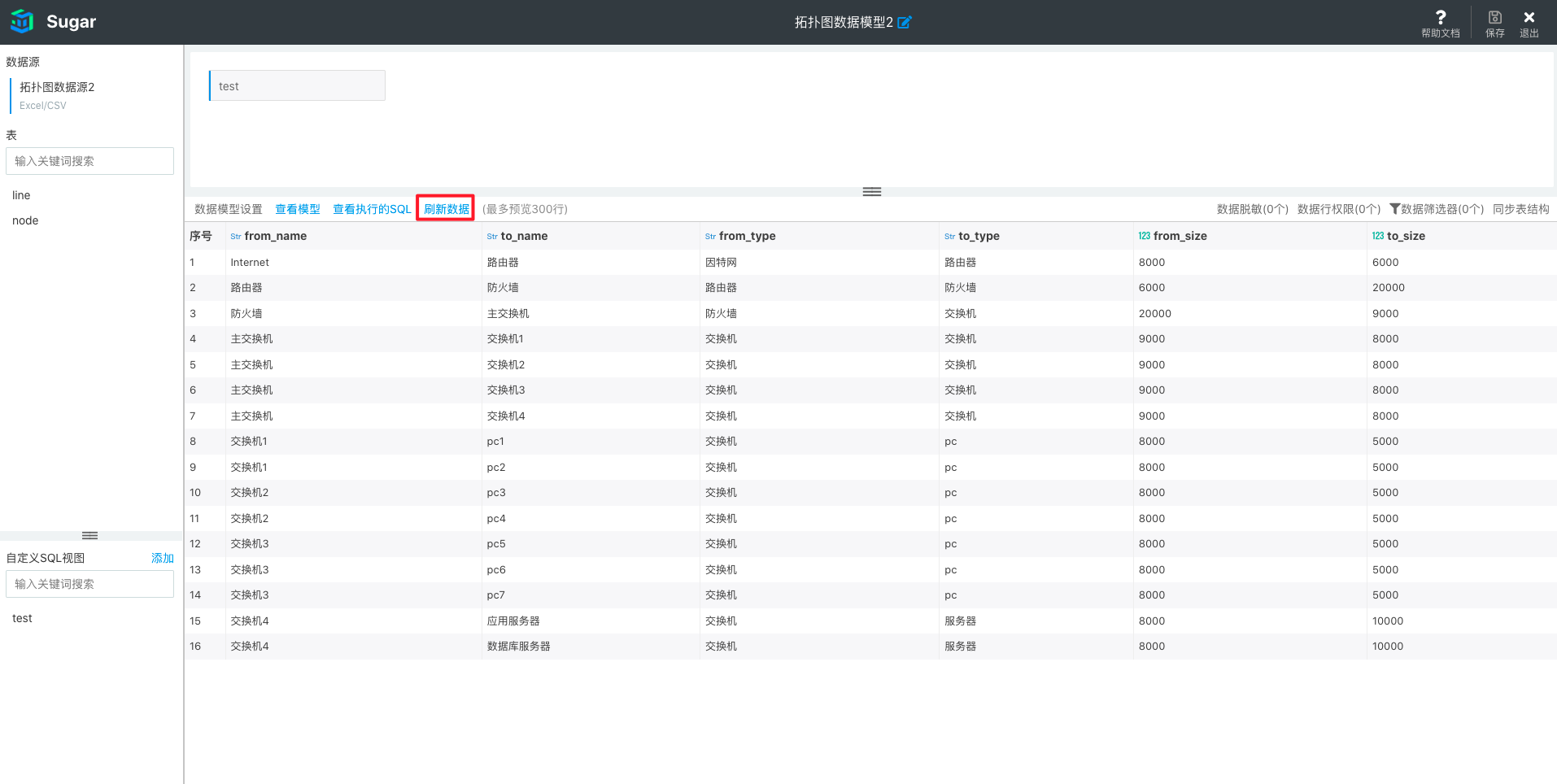

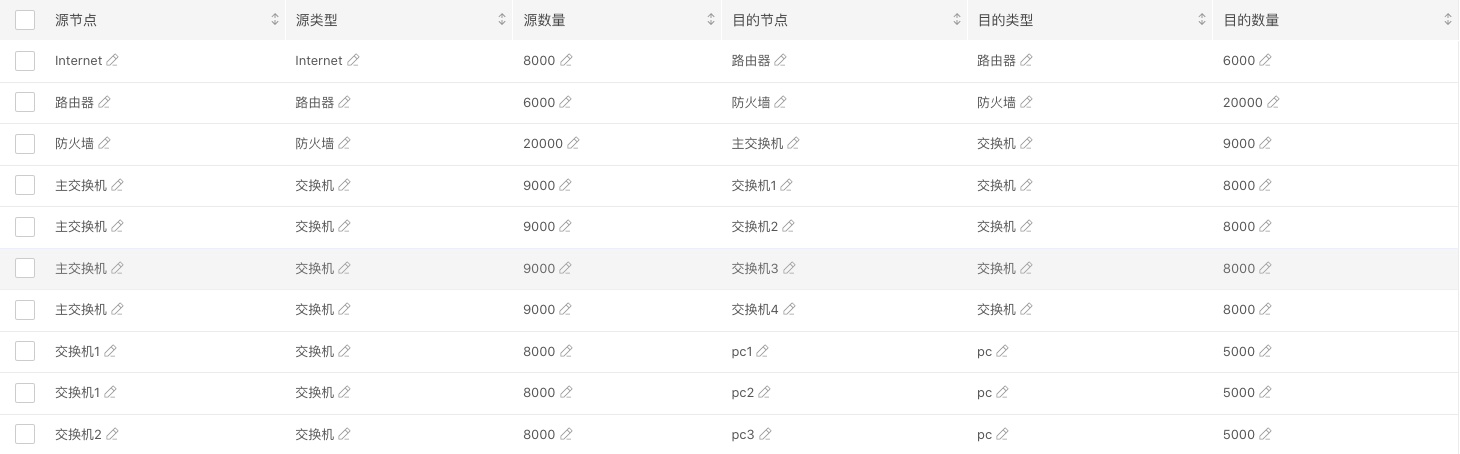

应用上一步生成的自定义 SQL 视图，点击查看数据，可以看到生成的最终数据如下：

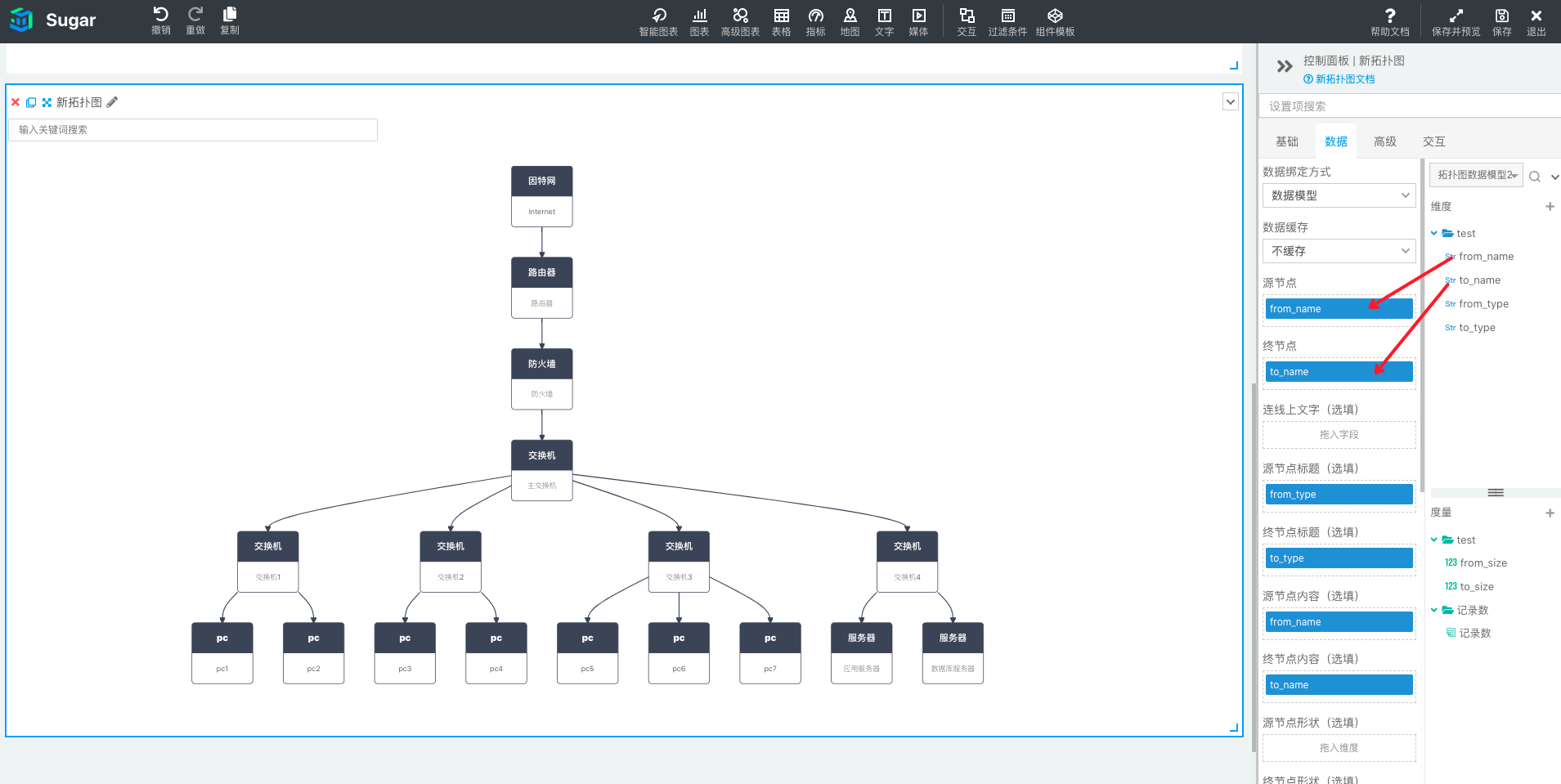

然后，您可以使用该模型，按照如下示例绑定新拓扑的源节点和终节点字段：
新拓扑图的节点搜索

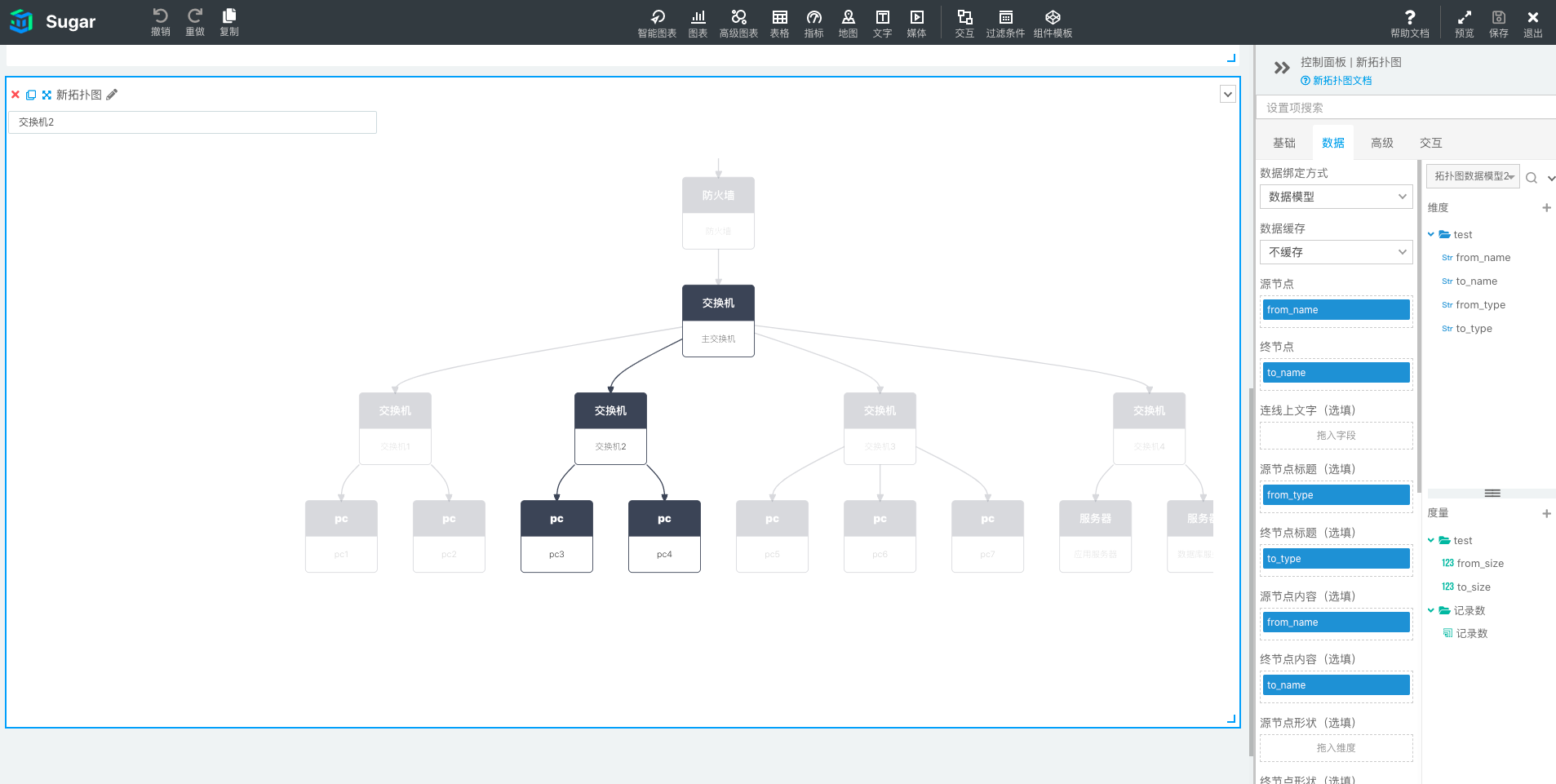

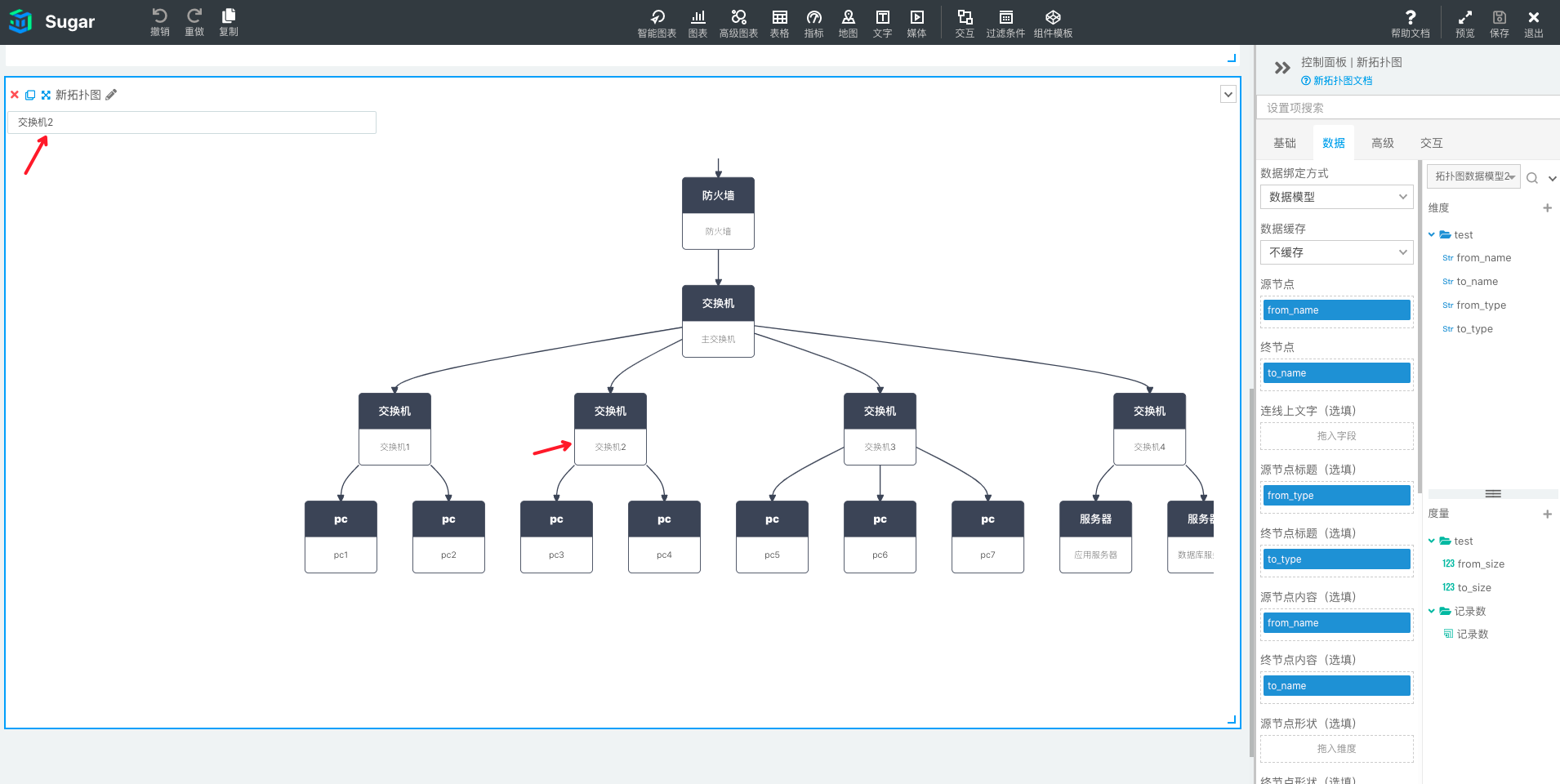

新拓扑图支持节点搜索，在图表左上角的输入框中输入关键字，可关联出包含该关键字的节点，选择指定节点，图形自动将该节点居中放大展示。
新拓扑图的节点高亮

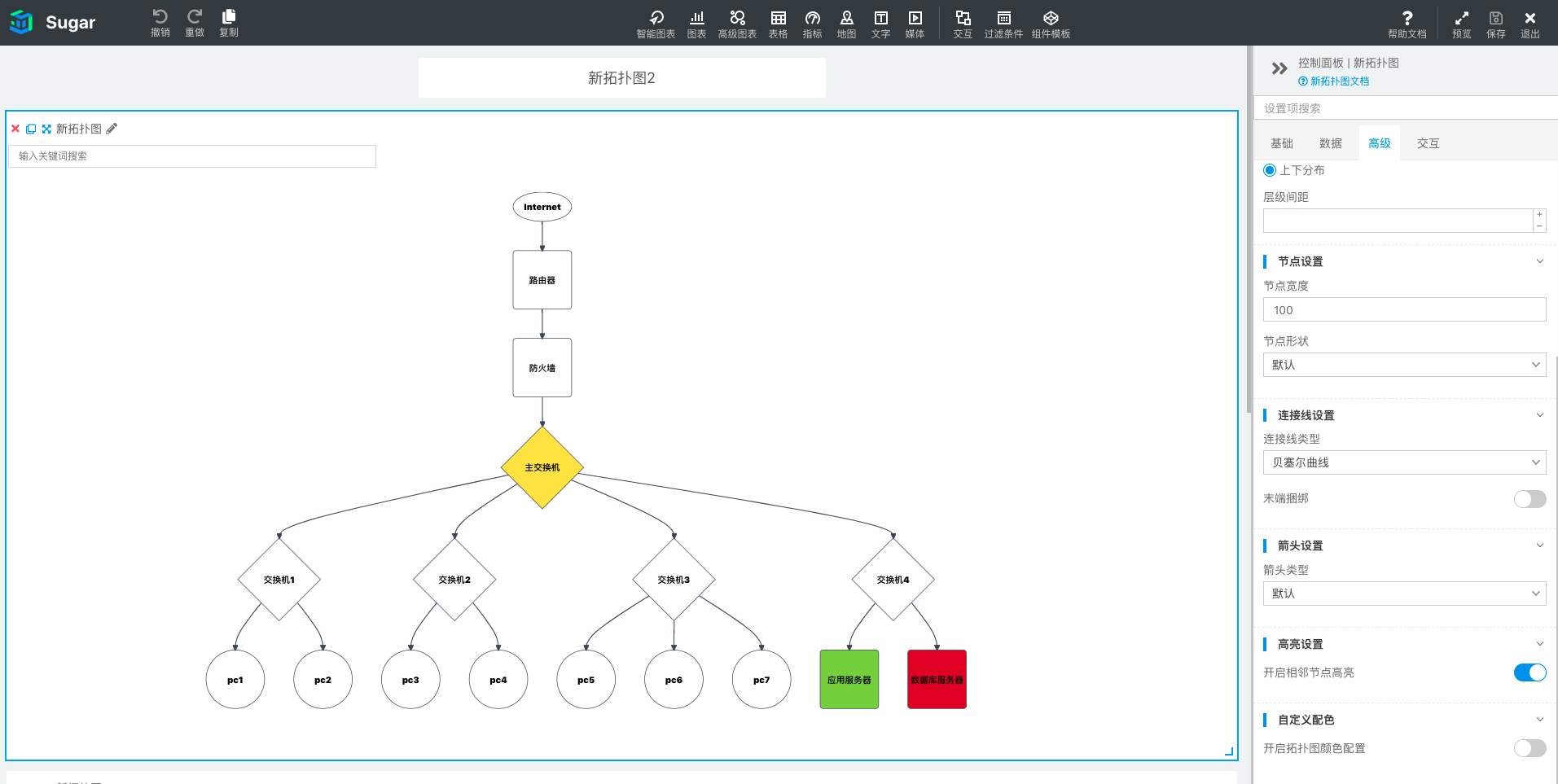

新拓扑图支持相邻节点高亮，在高级设置中启用「节点设置-开启相邻节点高亮」，将鼠标移动至某个节点，该节点和与其关联的上下游节点将高亮展示，其余节点将置灰展示，便于查看节点关系。
新拓扑图的条件格式
新拓扑图支持设置条件格式，包括：节点形状，节点大小，节点颜色。
节点形状

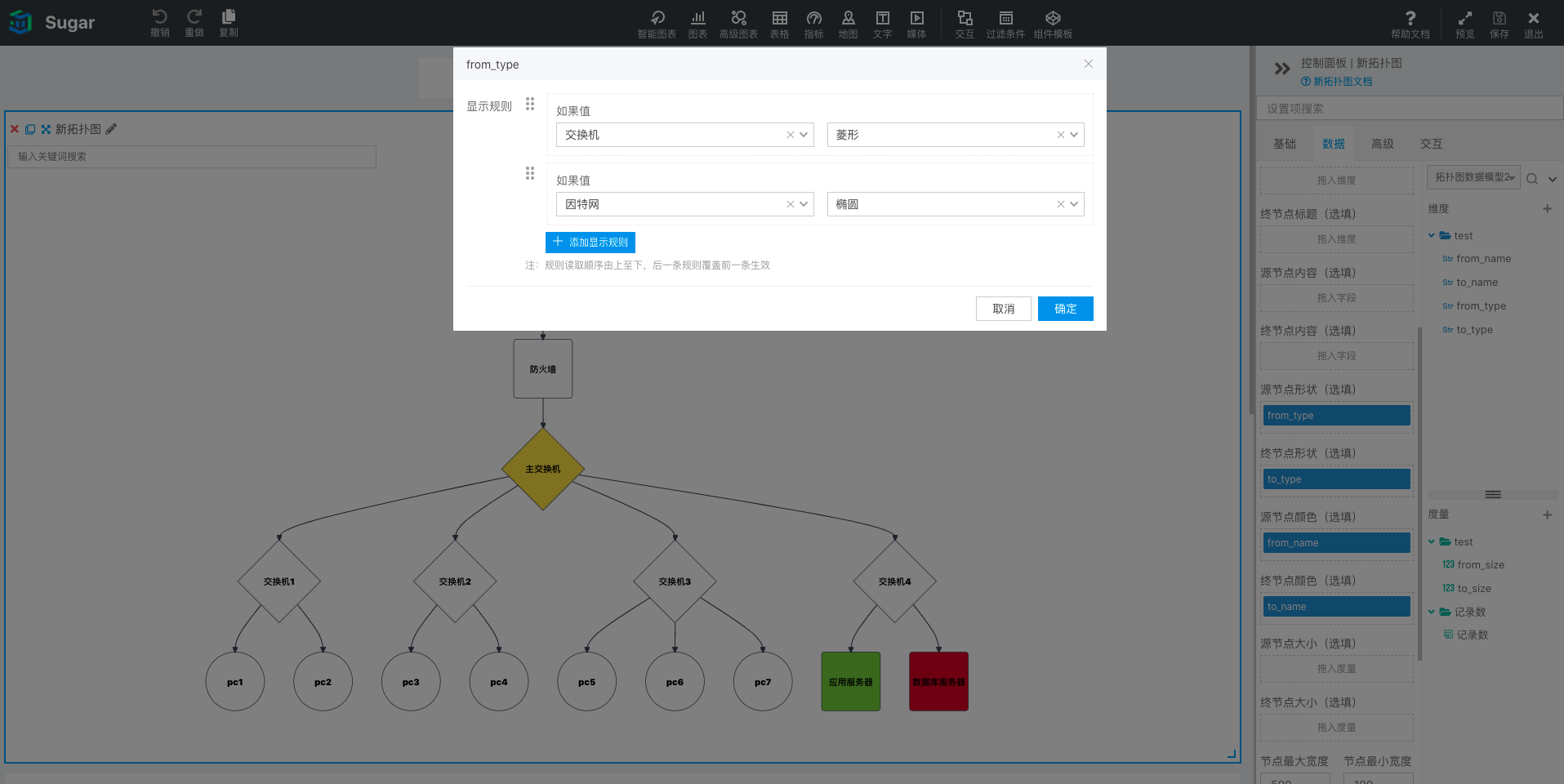

您可以通过设置用于控制节点形状的字段，将节点区分形状展示。如下图：在「源节点形状」字段中拖入「from_type」，点击设置「条件格式」，将特定值设置为其他展示形状，展示形状支持：矩形，圆形，椭圆，菱形四种，不设置默认展示矩形。
节点大小

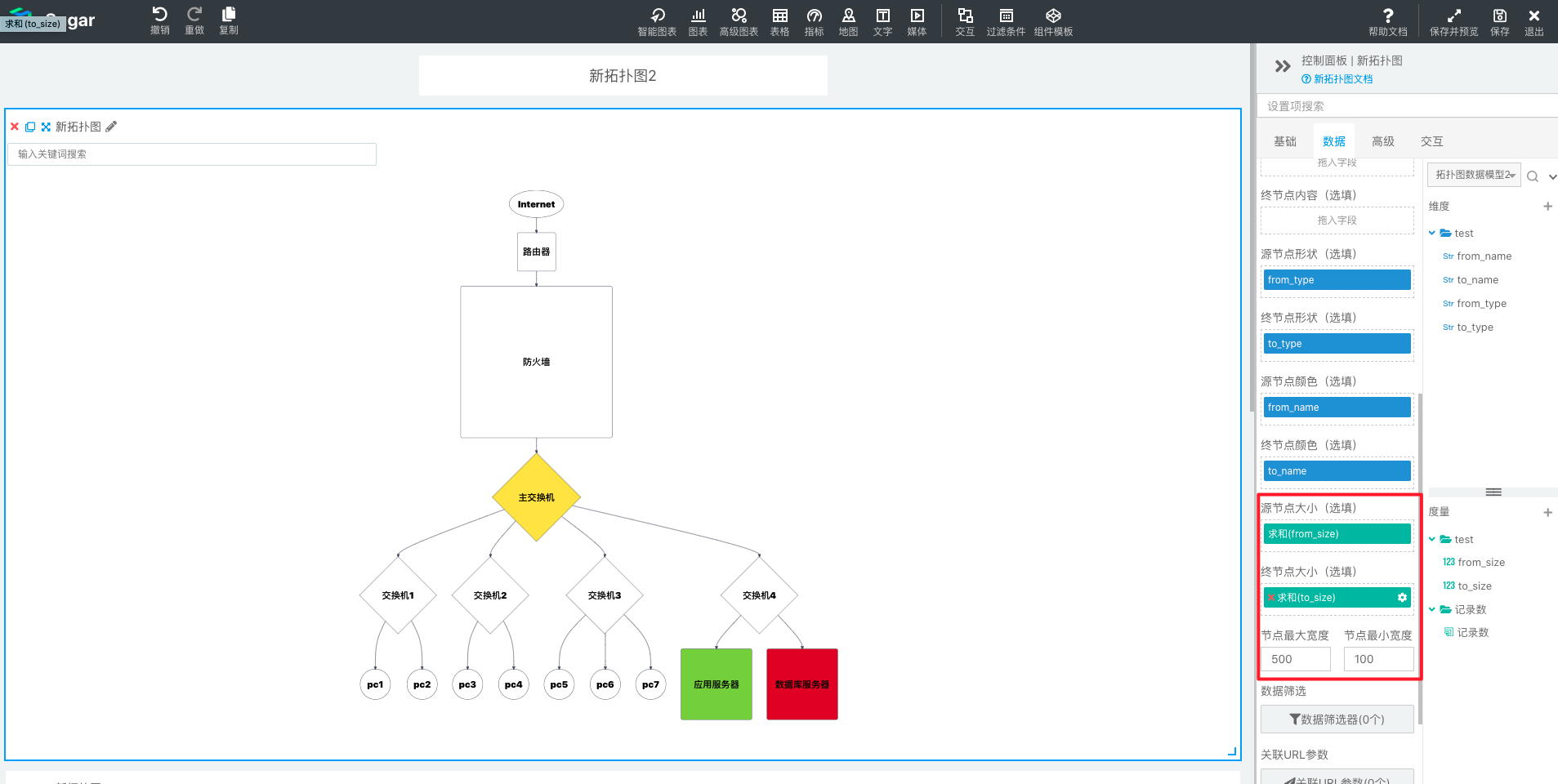

您可以通过设置用于控制节点大小的字段，将节点区分大小展示。如下图：在「源节点大小」字段中拖入「from_size」，并指定节点最大宽度与最小宽度，新拓扑图中展示的源节点大小将根据「from_size」的取值大小，在设定的最大宽度和最小宽度范围内动态展示。
节点颜色

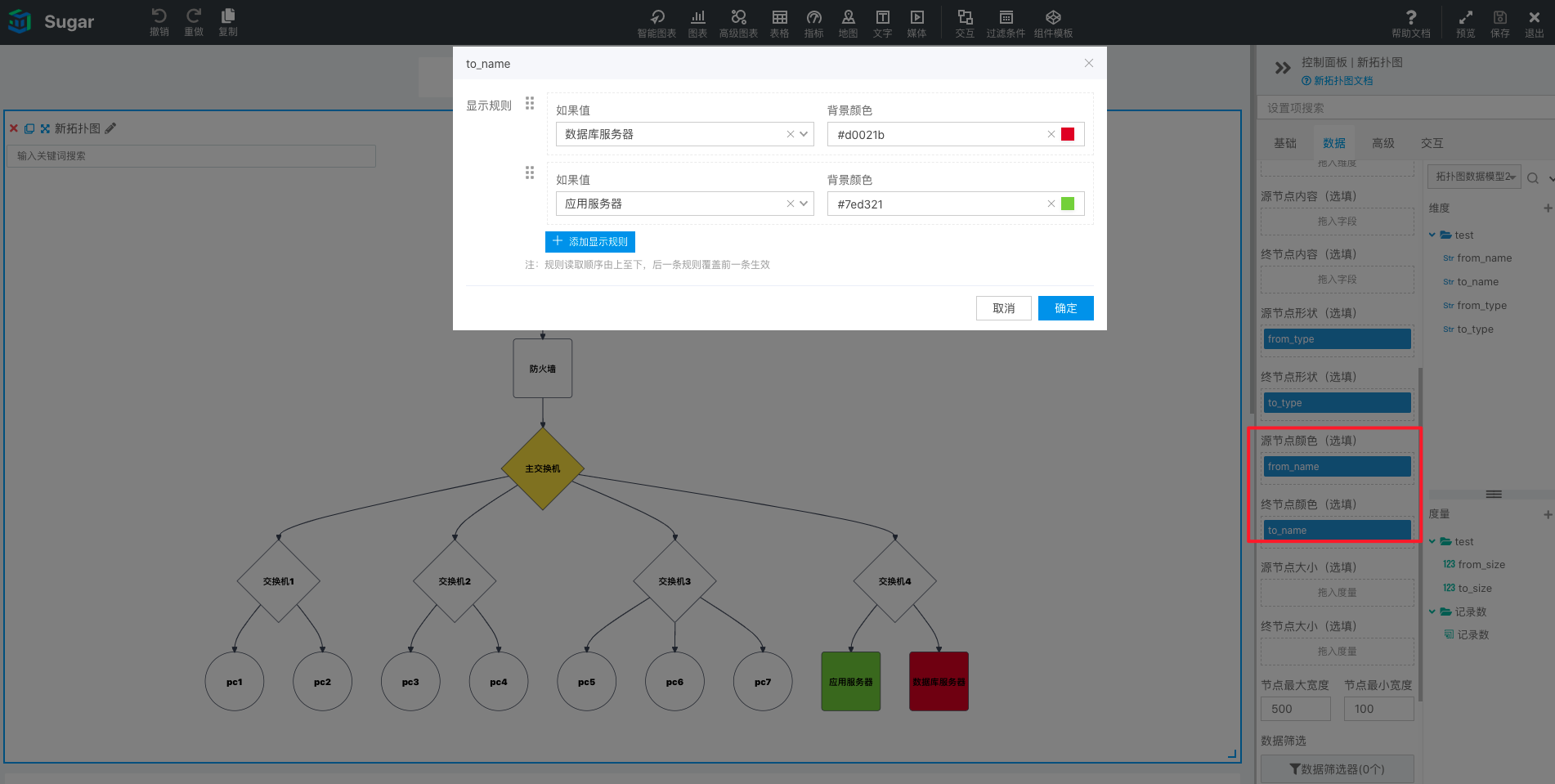

您可以通过设置用于控制节点颜色的字段，将节点区分颜色展示。如下图：在「源节点颜色」字段中拖入「from_name」，点击设置「条件格式」，设置条件和展示颜色，符合条件的节点将按照条件展示为指定颜色。
生效规则
条件格式的生效规则为：
- 若节点仅为源节点，例如上图中的「Internet」节点，则在「源节点形状」中为该节点设置条件格式后生效。
- 若节点仅为终节点，例如上图中的「应用服务器」节点，则在「终节点形状」中为该节点设置条件格式后生效。
- 若节点既为源节点，又为终节点，即节点同时存在上下游节点，例如上图中的「交换机」节点，您可以在「源节点形状」或「终节点形状」中任选一个，为该节点设置条件格式后生效。若您在「源节点形状」和「终节点形状」中同时进行设置，将以「源节点形状」中的条件格式为准。 即：节点重合时，源节点条件格式优先级 > 终节点条件格式优先级
新拓扑图的高级设置
在高级设置中，您可以指定以下配置项：字号，布局方式，层级间距（可将图横向或纵向拉伸），节点形状（可统一控制节点展示的形状，优先级低于「数据」中的节点条件格式形状设置），连接线类型和样式，箭头样式，自定义配色等。
