GA1400公安视频图像信息应用系统介绍
1. GA1400标准介绍
公安视频图像信息应用系统系列标准，标号为GA/T 1400，现行版本为2017年版，由公安部发布。现较广泛地使用于平安城市安防监控系统、智慧城市安防监控系统、雪亮工程安防监控系统之中。
采用公安GA1400标准进行视频监控系统与公安视图库对接，可解决数据使用规范及安全问题。自2017年发布以来，较多的公共安全类安防监控系统遵从此标准进行开发及对接。
公安视频图像信息应用系统系列标准，共分为4个部分。分别为：通用技术要求、应用平台技术要求、数据库技术要求、接口协议要求。
2. 公安视频图像信息应用系统组成
公安视频图像信息应用系统定义：

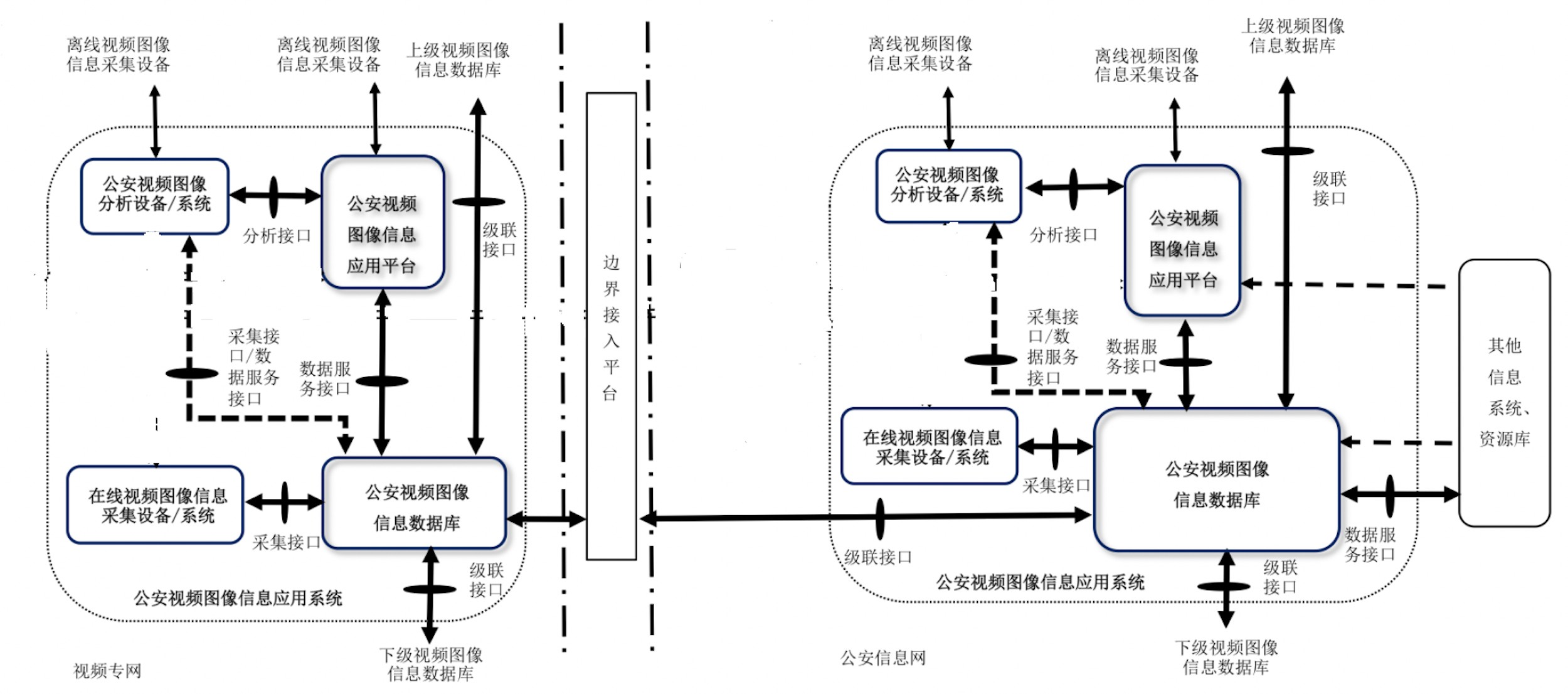

以维护公共安全为目的，通过在线视频图像信息采集设备/系统或公安视频图像分析设备/系统自动获取、或通过人机交互方式获取所关注的视频图像信息，以及提供存储、查询、分析、布控和联网共享等服务功能的系统。系统组织架构如下图所示：
整体来看，公安视频图像信息应用系统由四个子系统组成：
公安视频图像信息应用平台(简称应用平台)：GA/T 1400第二部分定义；
公安视频图像分析设备/系统(简称分析设备/系统)：GA/T 1399定义；
在线视频图像信息采集设备/系统(简称采集设备/系统)：GA/T 1400中暂无明确定义；
公安视频图像信息数据库(简称视图库)：GA/T 1400第三、四部分；
在实际使用场景中，公安视频图像信息应用系统会分别部署在视频专网和公安信息网，视频专网通过边界接入平台级联接入公安信息网；
系统内部数据流分为四类：
基于GB/T28181-2016定义的SIP信令流和媒体流；
基于GA/T1400-2017定义的REST信令流和视频图像信息流；
与公安其他信息系统对接的公安信息业务流；
其他离线资源数据流；
为了便于理解，将公安视频图像信息应用系统结构图拆分为GB/T28181视频流和GA/T 1400视频图像信息流：
GB/T28181视频流如图所示：
视频流业务流程介绍：
1）在视频专网内，视频监控共享平台通过国标对接（上级视频共享平台、下级视频共享平台、视频图像分析系统、公安视频图像应用平台、公安视频监控联网平台、在线视频图像信息采集系统）；
2）视频监控共享平台的下级为下级视频监控共享平台；
3）视频监控共享平台的上级为上级视频监控共享平台、公安视频图像分析系统、公安视频图像应用平台、公安视频图像联网平台、在线视频图像信息采集系统；
4）在线视频图像采集设备通过国标接入视频监控共享平台；
5）公安网内国标对接同上。
GA/T1400视频图像信息流：
视频图像信息流业务流程介绍：
在线视频图像信息采集设备/系统
1）采集设备/系统应通过GA/T 1400.4-2017中规定的采集接口协议接入视图库；
2）采集系统从视频监控联网平台或者共享平台获取视频流，解析后提取视频图像信息，存入视图库；
3）采集设备输出的视频图像信息应存入视图库，输出的视频流传给共享或联网平台；
公安视频图像信息数据库
1）应符合GA/T 1400.3-2017中的规定，其提供的采集接口、数据服务接口、级联接口等符合GA/T 1400.4-2017中的规则；
2）应通过数据服务接口为应用平台，分析设备/系统、其他信息系统提供服务；
3）上下级视图库应通过级联接口实现联网；
4）宜采用分布式部署方式，部署在视频专网内的视图库通过级联接口和边界接入平台向部署在公安信息网内的视图库共享数据；
公安视频图像信息应用平台
1）应通过数据服务接口访问视图库；
2）应按照相关规范实现与PGIS/GIS、警综平台、资源平台等其他信息系统交互。应支持接入统一的鉴权认证系统；
公安视频图像分析设备/系统
1）分析设备/系统应通过GA/T 1400.4-2017中规定的分析接口为应用平台提供分析服务；
2）分析系统应通过GA/T 1400.4-2017中的规定的采集接口将来自联网或共享平台的视频连续分析结果或视频图像二次分析结果直接存入视图库；
3）分析设备/系统应通过GA/T 1400.4-2017中规定的数据服务接口访问视图库。
各个子系统之间交互接口分为四类：
- 采集接口：为采集设备/系统提供接入认证与鉴权服务，接收采集设备/系统发送的数据；
- 数据服务接口：为应用平台、分析系统或其他公安信息应用系统提供接入认证与鉴权、视频图像信息对象CRUD操作、布控告警、订阅通知等服务；
- 分析接口：分析系统通过分析接口接收应用平台提交的分析处理任务，并将分析处理结果反馈给应用平台；
- 级联接口：上下级视图库提供接入认证与鉴权、视频图像信息对象的CRUD操作、布控告警、订阅通知、联网等服务；
3. 公安视频图像信息数据库

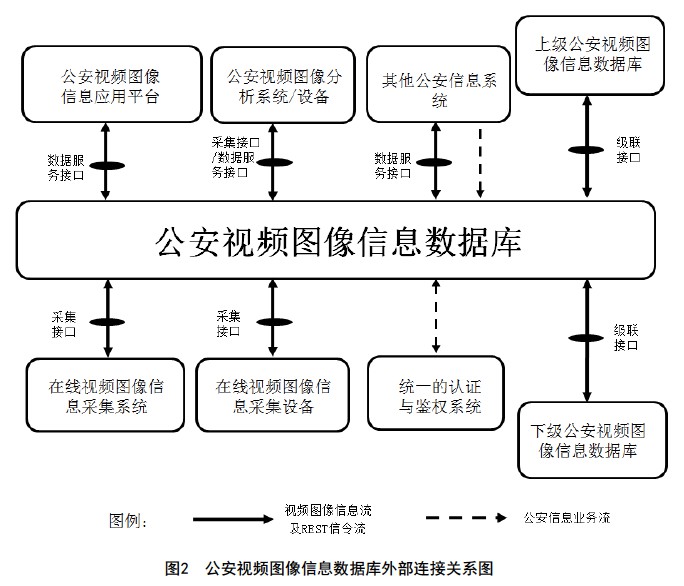

重点关注公安视频图像信息数据库（简称视图库），用于存储视频图像信息的数据库，具有支撑公安视频图像信息应用的相关基础服务功能。视图库符合GA/T 1400.3中的规定，提供采集接口、数据服务接口、级联接口等符合GA/T 1400.4中的协议规定，通过数据服务接口为应用平台、分析设备/系统、其他信息系统提供服务，上下级视图库通过级联接口实现共享数据。
视图库系统功能包括：
- 接口支持采集设备/系统、分析设备/系统、应用平台和视图库的注册、保活、注销；视图对象的CRUD操作、布控告警及订阅通知操作
- 视图对象存储管理
- 用户管理
- 设备管理如设备地址、账号、密码、状态维护等
- 运维、日志管理
- 时钟同步
4. 视图库存储对象
视图库存储对象包括采集设备/系统相关对象、视频图像信息对象、视频图像分析规则对象、布控与告警对象、订阅与通知对象、联网服务对象。其中视图信息对象分为自动采集的视频图像信息对象和人工采集的视频图像信息对象，自动采集的视频图像信息系统中主要使用的数据类型包括：人（人脸、人员）、车（机动车、非机动车）、物（场景及物品）、视频图像标签，划分为图像、视频、文件三类。
5. 视图库接口
视图库系统接口协议符合GA/T 1400.4中规定，包括注册保活、采集接口、数据服务接口（对象CRUD操作、布控告警、订阅通知）、分析接口、级联接口（设备级联、对象查询级联、布控告警级联、订阅通知级联）。
