简介

本文档介绍EasyEdge/EasyDL的Linux CPP SDK的使用方法。

• 网络类型支持： - 图像分类 - 物体检测

• 硬件支持：

  • CPU: aarch64 armv7hf

• 操作系统支持：

  • Linux (Ubuntu, Centos, Debian等)
  • 海思HiLinux
  • 树莓派Raspbian/Debian
  • 瑞芯微Firefly

Release Notes

快速开始

安装依赖

依赖包括

• cmake 3+
• gcc 5.4 以上(需包含 GLIBCXX_3.4.22) ，gcc / glibc版本请以实际SDK ldd的结果为准
• opencv3.4.5 (可选)

依赖说明：树莓派

树莓派Raspberry默认为armv7hf系统，使用SDK包中名称中包含armv7hf_ARM_的tar包。如果是aarch64系统，使用SDK包中名称中包含aarch64_ARM_的tar包。

在安装前可通过以下命令查看是32位还是64位 ：

getconf LONG_BIT
32

测试Demo

模型资源文件默认已经打包在开发者下载的SDK包中。

Demo工程直接编译即可运行。

请先将tar包整体拷贝到具体运行的设备中，再解压缩编译；

对于硬件使用为： -Intel Movidius MyRIAD2 / MyRIAD X on Linux x86_64 / armv7hf / aarch64，在编译或运行demo程序前执行以下命令: source ${cpp_kit位置路径}/thirdparty/openvino/bin/setupvars.sh

部分SDK中已经包含预先编译的二进制, bin/easyedge_demo, bin/easyedge_serving，配置LD_LIBRARY_PATH后，可直接运行: LD_LIBRARY_PATH=../lib ./bin/easyedge_serving

编译运行：

cd src mkdir build && cd build
cmake .. && make ./easyedge_image_inference {模型RES文件夹} {测试图片路径}

如果希望SDK自动编译安装所需要的OpenCV库，修改cmake的optionEDGE_BUILD_OPENCV为ON即可。 SDK会自动从网络下载opencv源码，并编译需要的module、链接。注意，此功能必须需联网。

cmake -DEDGE_BUILD_OPENCV=ON .. && make -j16

若需自定义library search path或者gcc路径，修改CMakeList.txt即可。

对于硬件使用为Intel Movidius MyRIAD2 / MyRIAD X 的，如果宿主机找不到神经计算棒Intel® Neural Compute Stick，需要执行以下命令添加USB Rules：

cp ${cpp_kit位置路径}/thirdparty/openvino/deployment_tools/inference_engine/external/

97-myriad-usbboot.rules /etc/udev/rules.d/
sudo udevadm control --reload-rules
sudo udevadm trigger
sudo ldconfig

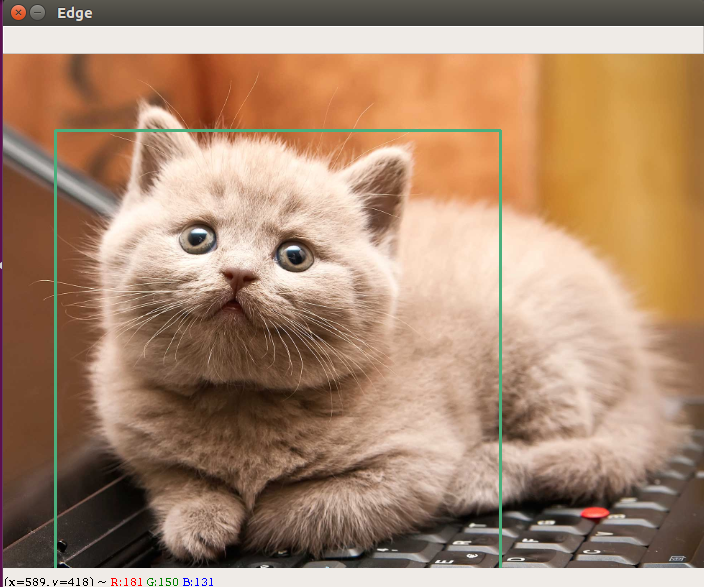

demo运行效果：

> ./easyedge_image_inference ../../../../RES 2.jpeg 2019-02-13 16:46:12,659 INFO

[EasyEdge] [easyedge.cpp:34] 140606189016192 Baidu EasyEdge Linux Development Kit

0.2.1(20190213) 2019-02-13 16:46:14,083 INFO [EasyEdge] [paddlev2_edge_predictor.cpp:60]

 140606189016192 Allocate graph success. 2019-02-13 16:46:14,326 DEBUG [EasyEdge] [paddlev2_edge_predictor.cpp:143]

140606189016192 Inference costs 168 ms 1, 1:txt_frame, p:0.994905 loc: 0.168161, 0.153654, 0.920856, 0.779621 Done

测试Demo HTTP 服务

编译demo完成之后，会同时生成一个http服务 运行

# ./easyedge_serving {res_dir} {serial_key} {host, default 0.0.0.0} {port, default 24401}

./easyedge_serving ../../../RES "1111-1111-1111-1111" 0.0.0.0 24401

后，日志中会显示

HTTP is now serving at 0.0.0.0:24401

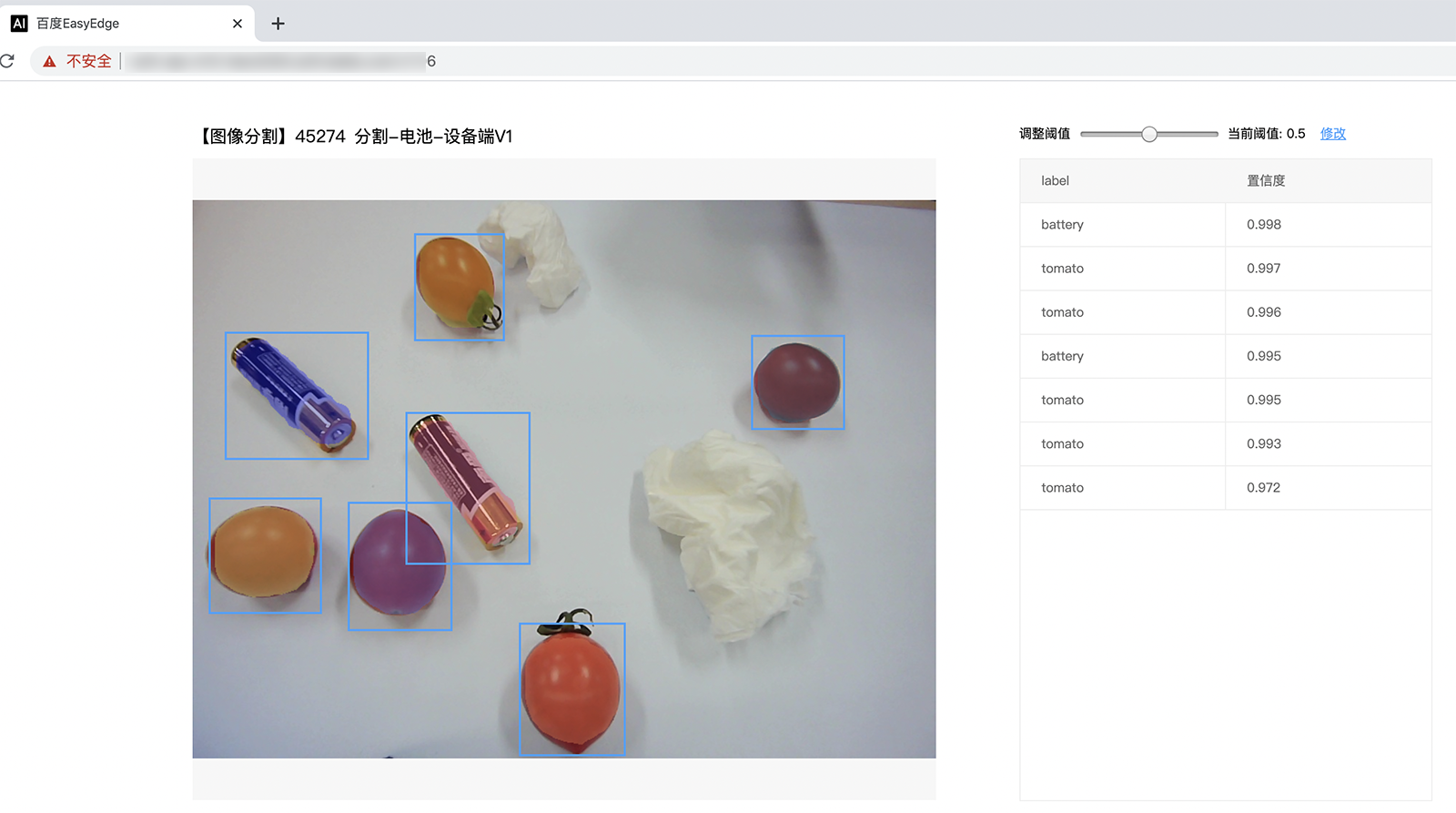

字样，此时，开发者可以打开浏览器，http://{设备ip}:24401，选择图片来进行测试。

同时，可以调用HTTP接口来访问服务，具体参考下文接口说明。

使用说明

使用该方式，将运行库嵌入到开发者的程序当中。

使用流程

请优先参考Demo的使用流程。遇到错误，请优先参考文件中的注释解释，以及日志说明。

// step 1: 配置运行参数 EdgePredictorConfig config; config.model_dir = {模型文件目录}; // step

2: 创建并初始化Predictor；这这里选择合适的引擎 auto predictor = global_controller()->CreateEdgePredictor(config);

// step 3-1: 预测图像 auto img = cv::imread({图片路径}); std::vector<EdgeResultData> results; predictor->infer

(img, results); // step 3-2: 预测视频 std::vector<EdgeResultData> results; FrameTensor frame_tensor;

VideoConfig video_config; video_config.source_type = static_cast<SourceType>(video_type); // source_type

定义参考头文件 easyedge_video.h video_config.source_value = video_src; /*
	... more video_configs, 根据需要配置video_config的各选项
	*/ auto video_decoding = CreateVideoDecoding(video_config); while (video_decoding->next(frame_tensor)

 == EDGE_OK) { results.clear(); if (frame_tensor.is_needed) { predictor->infer(frame_tensor.frame, results);

 render(frame_tensor.frame, results, predictor->model_info().kind); } //video_decoding->display(frame_tensor);

// 显示当前frame，需在video_config中开启配置 //video_decoding->save(frame_tensor); // 存储当前frame到视频，

需在video_config中开启配置 }

对于口罩检测模型，将 EdgePredictorConfig config修改为PaddleMultiStageConfig config即可。

口罩检测模型请注意输入图片中人脸大小建议保持在 88到9696像素之间，可根据场景远近程度缩放图片后再传入SDK。

SDK参数配置

SDK的参数通过EdgePredictorConfig::set_config和global_controller()->set_config配置。set_config的所有key在easyedge_xxxx_config.h中。其中

• PREDICTOR前缀的key是不同模型相关的配置，通过EdgePredictorConfig::set_config设置
• CONTROLLER前缀的key是整个SDK的全局配置，通过global_controller()->set_config设置

以序列号为例，KEY的说明如下：

/**
 * @brief 序列号设置；序列号不设置留空时，SDK将会自动尝试使用本地已经激活成功的有效期内的序列号
 * 值类型：string
 * 默认值：空
 */
static constexpr auto PREDICTOR_KEY_SERIAL_NUM = "PREDICTOR_KEY_SERIAL_NUM";

使用方法如下：

EdgePredictorConfig config;
config.model_dir = ...;
config.set_config(params::PREDICTOR_KEY_SERIAL_NUM, "1DB7-1111-1111-D27D");

具体支持的运行参数可以参考开发工具包中的头文件的详细说明。

初始化

• 接口

auto predictor = global_controller()->CreateEdgePredictor(config); predictor->init();

若返回非0，请查看输出日志排查错误原因。

预测图像

• 接口

/**
  * @brief
  * 通用接口
  * @param image: must be BGR , HWC format (opencv default)
  * @param result
  * @return
  */ virtual int infer( cv::Mat& image, std::vector<EdgeResultData>& result ) = 0;

图片的格式务必为opencv默认的BGR, HWC格式。

• 返回格式

EdgeResultData中可以获取对应的分类信息、位置信息。

struct EdgeResultData { int index; // 分类结果的index std::string label; // 分类结果的label float prob;

 // 置信度 // 物体检测活图像分割时才有 float x1, y1, x2, y2; // (x1, y1): 左上角， （x2, y2): 右下角；

 均为0~1的长宽比例值。 // 图像分割时才有 cv::Mat mask; // 0, 1 的mask std::string mask_rle;

 // Run Length Encoding，游程编码的mask };

关于矩形坐标

x1 * 图片宽度 = 检测框的左上角的横坐标

y1 * 图片高度 = 检测框的左上角的纵坐标

x2 * 图片宽度 = 检测框的右下角的横坐标

y2 * 图片高度 = 检测框的右下角的纵坐标

关于图像分割mask

cv::Mat mask为图像掩码的二维数组
{
  {0, 0, 0, 0, 0, 0, 0, 0, 0, 0},
  {0, 0, 0, 1, 1, 1, 0, 0, 0, 0},
  {0, 0, 0, 1, 1, 1, 0, 0, 0, 0},
  {0, 0, 0, 1, 1, 1, 0, 0, 0, 0},
  {0, 0, 0, 1, 1, 1, 0, 0, 0, 0},
  {0, 0, 0, 0, 0, 0, 0, 0, 0, 0},
}
其中1代表为目标区域，0代表非目标区域

关于图像分割mask_rle

该字段返回了mask的游程编码，解析方式可参考 http demo

以上字段可以参考demo文件中使用opencv绘制的逻辑进行解析

预测视频

SDK 提供了支持摄像头读取、视频文件和网络视频流的解析工具类VideoDecoding，此类提供了获取视频帧数据的便利函数。通过VideoConfig结构体可以控制视频/摄像头的解析策略、抽帧策略、分辨率调整、结果视频存储等功能。对于抽取到的视频帧可以直接作为SDK infer 接口的参数进行预测。

• 接口

classVideoDecoding：

/**
     * @brief 获取输入源的下一帧
     * @param frame_tensor
     * @return
     */
    virtual int next(FrameTensor &frame_tensor) = 0;

    /**
     * @brief 显示当前frame_tensor中的视频帧
     * @param frame_tensor
     * @return
     */
    virtual int display(const FrameTensor &frame_tensor) = 0;

    /**
     * @brief 将当前frame_tensor中的视频帧写为本地视频文件
     * @param frame_tensor
     * @return
     */
    virtual int save(FrameTensor &frame_tensor) = 0;

    /**
     * @brief 获取视频的fps属性
     * @return
     */
    virtual int get_fps() = 0;
     /**
      * @brief 获取视频的width属性
      * @return
      */
    virtual int get_width() = 0;

    /**
     * @brief 获取视频的height属性
     * @return
     */
    virtual int get_height() = 0;

struct VideoConfig

/**
 * @brief 视频源、抽帧策略、存储策略的设置选项
 */
struct VideoConfig {
    SourceType source_type;            // 输入源类型
    std::string source_value;          // 输入源地址，如视频文件路径、摄像头index、网络流地址
    int skip_frames{0};                // 设置跳帧，每隔skip_frames帧抽取一帧，并把该抽取帧的is_needed置为true
    int retrieve_all{false};           // 是否抽取所有frame以便于作为显示和存储，对于不满足skip_frames策略的frame，

把所抽取帧的is_needed置为false
    int input_fps{0};                  // 在采取抽帧之前设置视频的fps
    Resolution resolution{Resolution::kAuto}; // 采样分辨率，只对camera有效

    bool enable_display{false};
    std::string window_name{"EasyEdge"};
    bool display_all{false};           // 是否显示所有frame，若为false，仅显示根据skip_frames抽取的frame

    bool enable_save{false};
    std::string save_path;             // frame存储为视频文件的路径
    bool save_all{false};              // 是否存储所有frame，若为false，仅存储根据skip_frames抽取的frame

    std::map<std::string, std::string> conf;
};

• source_type：输入源类型，支持视频文件、摄像头、网络视频流三种，值分别为1、2、3。
• source_value： 若source_type为视频文件，该值为指向视频文件的完整路径；若source_type为摄像头，该值为摄像头的index，如对于/dev/video0的摄像头，则index为0；若source_type为网络视频流，则为该视频流的完整地址。
• skip_frames：设置跳帧，每隔skip_frames帧抽取一帧，并把该抽取帧的is_needed置为true，标记为is_needed的帧是用来做预测的帧。反之，直接跳过该帧，不经过预测。
• retrieve_all：若置该项为true，则无论是否设置跳帧，所有的帧都会被抽取返回，以作为显示或存储用。
• input_fps：用于抽帧前设置fps。
• resolution：设置摄像头采样的分辨率，其值请参考easyedge_video.h中的定义，注意该分辨率调整仅对输入源为摄像头时有效。
• conf：高级选项。部分配置会通过该map来设置。

注意

1.如果使用VideoConfig的display功能，需要自行编译带有GTK选项的opencv，默认打包的opencv不包含此项。

2.使用摄像头抽帧时，如果通过resolution设置了分辨率调整，但是不起作用，请添加如下选项：

video_config.conf["backend"] = "2";

3.部分设备上的CSI摄像头尚未兼容，如遇到问题，可以通过工单、QQ交流群或微信交流群反馈。

具体接口调用流程，可以参考SDK中的demo_video_inference。

日志配置

设置 EdgeLogConfig 的相关参数。具体含义参考文件中的注释说明。

EdgeLogConfig log_config; log_config.enable_debug = true; global_controller()->set_log_config(log_config);

http服务

1. 开启http服务

http服务的启动参考demo_serving.cpp文件。

/**
     * @brief 开启一个简单的demo http服务。
     * 该方法会block直到收到sigint/sigterm。
     * http服务里，图片的解码运行在cpu之上，可能会降低推理速度。
     * @tparam ConfigT
     * @param config
     * @param host
     * @param port
     * @param service_id service_id  user parameter, uri '/get/service_id' will respond this value with 'text/plain'
     * @param instance_num 实例数量，根据内存/显存/时延要求调整
     * @return
     */ template<typename ConfigT> int start_http_server( const ConfigT &config, const std::string &host,

 int port, const std::string &service_id, int instance_num = 1);

2. 请求http服务

开发者可以打开浏览器，http://{设备ip}:24401，选择图片来进行测试。

http 请求方式一：不使用图片base64格式

URL中的get参数：

HTTP POST Body即为图片的二进制内容(无需base64, 无需json)

Python请求示例

import requests with open('./1.jpg', 'rb') as f: img = f.read() result = requests.post

( 'http://127.0.0.1:24401/', params={'threshold': 0.1}, data=img).json()

Java请求示例

http 请求方法二：使用图片base64格式

HTTP方法：POST Header如下：

Body请求填写：

• 分类网络： body 中请求示例

{
	"image": "<base64数据>"
	"top_num": 5
}

body中参数详情

• 检测和分割网络： Body请求示例：

{
	"image": "<base64数据>"
}

body中参数详情：

http 返回数据

返回示例

{ "cost_ms": 52, "error_code": 0, "results": [ { "confidence": 0.94482421875, "index": 1,

 "label": "IronMan", "x1": 0.059185408055782318, "x2": 0.18795496225357056, "y1": 0.14762254059314728,

"y2": 0.52510076761245728 }, { "confidence": 0.94091796875, "index": 1, "label": "IronMan",

 "x1": 0.79151463508605957, "x2": 0.92310667037963867, "y1": 0.045728668570518494,

"y2": 0.42920106649398804 } ] }

其他配置

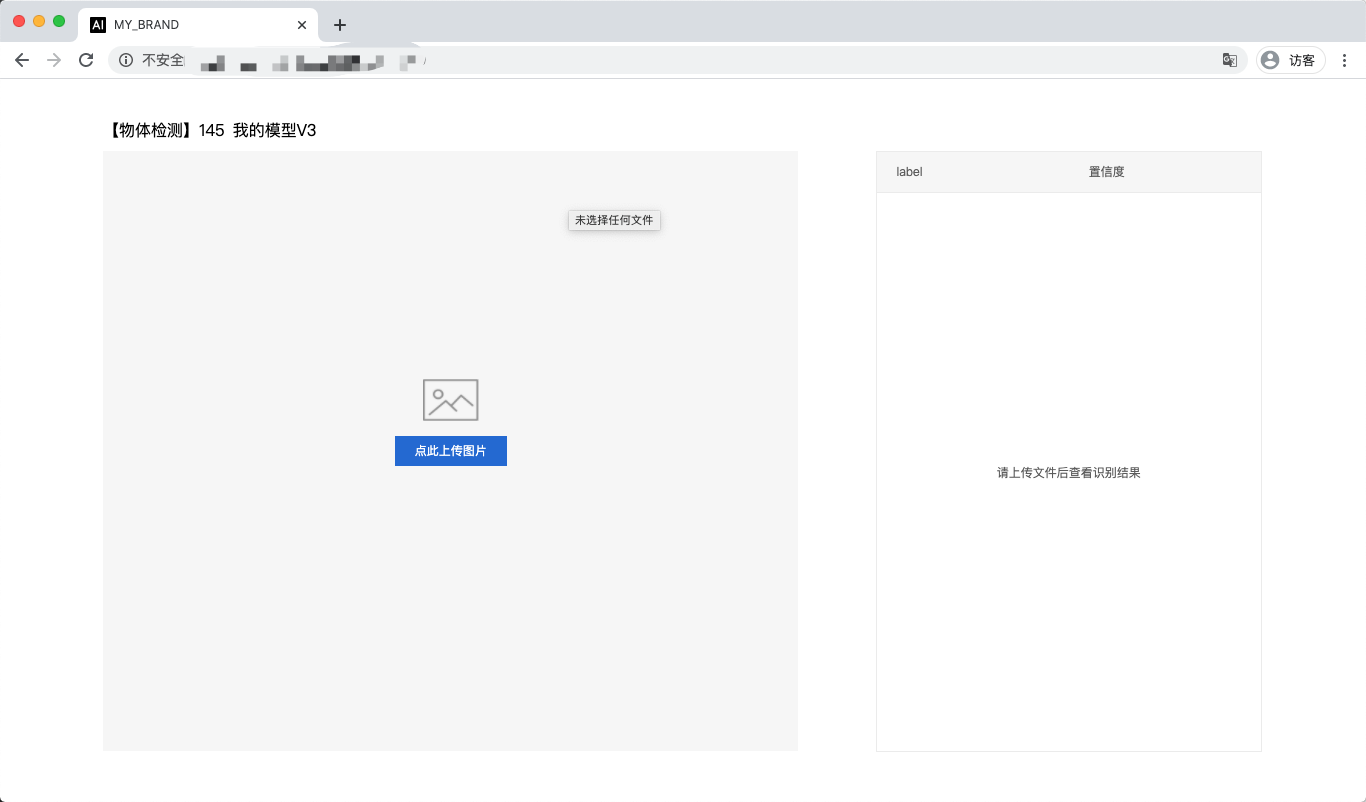

日志名称、HTTP 网页标题设置

通过global_controller的set_config方法设置：

global_controller()->set_config(easyedge::params::KEY_LOG_BRAND, "MY_BRAND");

效果如下：

FAQ

1. 如何处理一些 undefined reference / error while loading shared libraries?

如：./easyedge_demo: error while loading shared libraries: libeasyedge.so.1: cannot open shared object file: No such file or directory 这是因为二进制运行时ld无法找到依赖的库。如果是正确cmake && make 的程序，会自动处理好链接，一般不会出现此类问题。

遇到该问题时，请找到具体的库的位置，设置LD_LIBRARY_PATH。

示例一：libverify.so.1: cannot open shared object file: No such file or directory 链接找不到libveirfy.so文件，一般可通过 export LD_LIBRARY_PATH=${LD_LIBRARY_PATH}:../../lib 解决(实际冒号后面添加的路径以libverify.so文件所在的路径为准)

示例二：libopencv_videoio.so.4.5: cannot open shared object file: No such file or directory 链接找不到libopencv_videoio.so文件，一般可通过 export LD_LIBRARY_PATH=${LD_LIBRARY_PATH}:../../thirdparty/opencv/lib 解决(实际冒号后面添加的路径以libopencv_videoio.so所在路径为准)

2. 如何将我的模型运行为一个http服务？

目前cpp sdk暂未集成http运行方式； 0.4.7版本之后，可以通过start_http_server方法开启http服务。

3. 运行NNIE引擎报permission denied

日志显示：

open sys: Permission denied
open err
: Permission denied
open err
: Permission denied

请使用sudo在root下运行。

4. 运行SDK报错 Authorization failed

1. 情况一：日志显示 Http perform failed: null respond 在新的硬件上首次运行，必须联网激活。

SDK 能够接受HTTP_PROXY 的环境变量通过代理处理自己的网络请求。如

export HTTP_PROXY="http://192.168.1.100:8888" ./easyedge_demo ...

1. 情况二：日志显示failed to get/check device id(xxx)或者Device fingerprint mismatch(xxx) 此类情况一般是设备指纹发生了变更，包括（但不局限于）以下可能的情况：

• MAC地址变化
• 磁盘变更
• BIOS重刷

以及系统相关信息。

遇到这类情况，请确保硬件无变更，如果想更换序列号，请先删除 ~/.baidu/easyedge 目录，再重新激活。

5. 使用libcurl请求http服务时，速度明显变慢

这是因为libcurl请求continue导致server等待数据的问题，添加空的header即可

headers = curl_slist_append(headers, "Expect:");

6. 运行NNIE引擎报错 std::bad_alloc

检查开发板可用内存，一些比较大的网络占用内存较多，推荐内存500M以上

7. 运行二进制时，提示 libverify.so cannot open shared object file

可能cmake没有正确设置rpath, 可以设置LD_LIBRARY_PATH为sdk的lib文件夹后，再运行：

LD_LIBRARY_PATH=$LD_LIBRARY_PATH:../lib ./easyedge_demo

8. 编译时报错：file format not recognized

可能是因为在复制SDK时文件信息丢失。请将整个压缩包复制到目标设备中，再解压缩、编译
