基于 Notebook 的通用模板使用指南

本文采用物体检测模型的开发过程为例，介绍通用模板从创建 Notebook 任务到引入数据、训练模型，再到保存模型、部署模型的全流程。

创建并启动Notebook

1、在 BML 左侧导航栏中点击『Notebook』

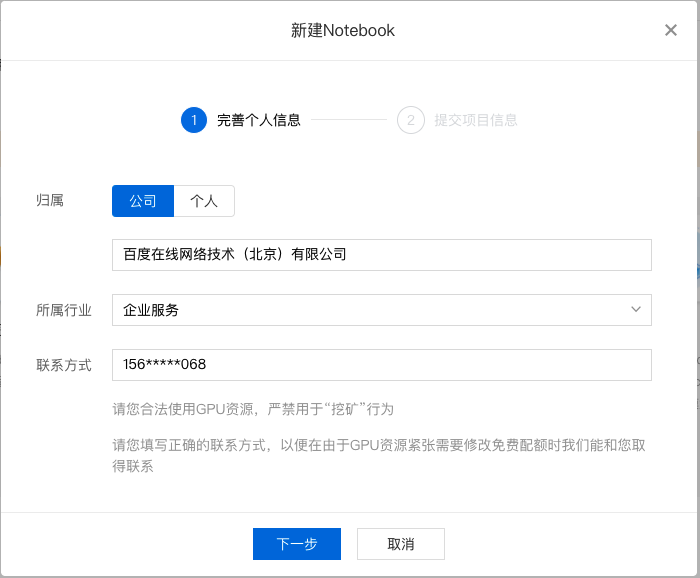

2、在 Notebook 页面点击『新建』，在弹出框中填写公司/个人信息以及项目信息，示例如下：

填写基础信息

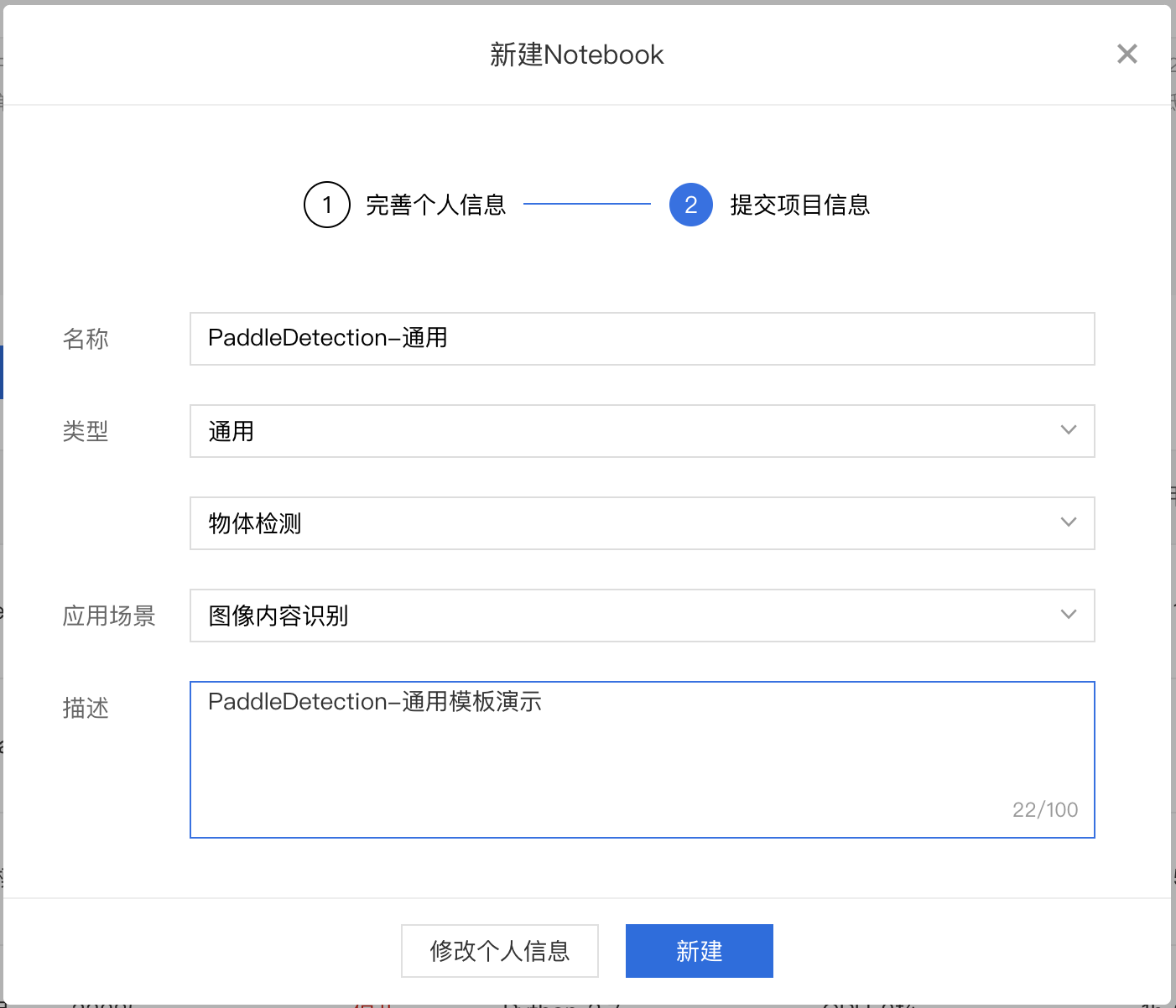

填写项目信息

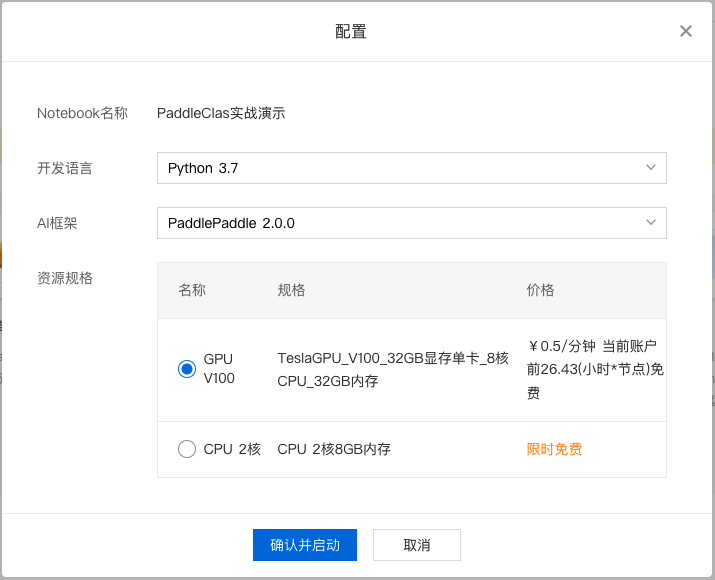

3、对 Notebook 任务操作入口中点击『配置』进行资源配置，示例如下：

选择开发语言、AI 框架，由于本次采用 PaddleClas 进行演示，所以需要选择 python3.7、PaddlePaddle2.0.0。选择资源规格，由于深度学习所需的训练资源一般较多，需要选择GPU V100的资源规格。

完成配置后点击『确认并启动』，即可启动 Notebook，启动过程中需要完成资源的申请以及实例创建，请耐心等待。

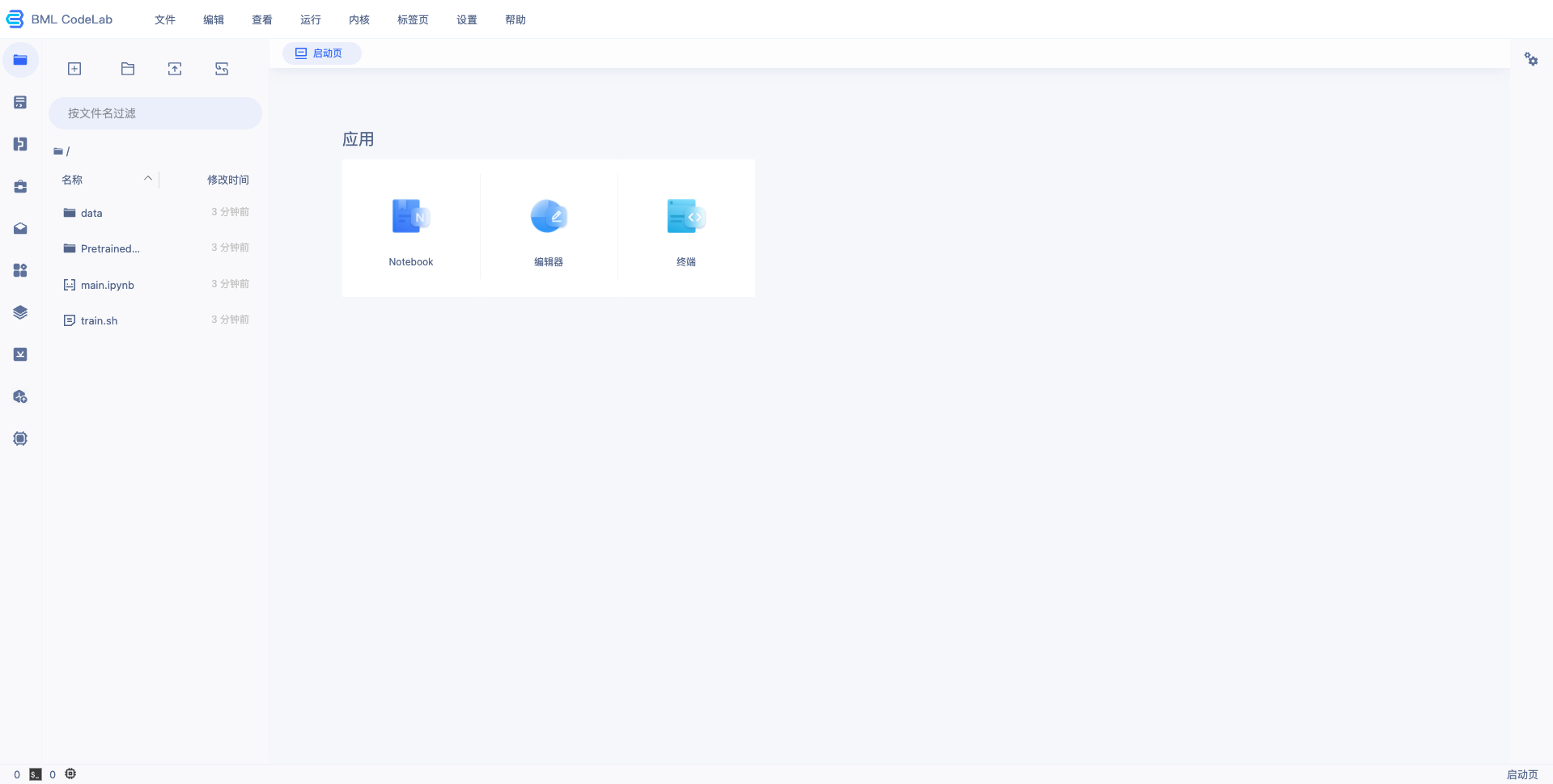

4、等待 Notebook 启动后，点击『打开』，页面跳转到 Notebook，即完成 Notebook 的创建与启动，示例如下：

训练物体检测模型

下载 PaddleDetection 套件

打开进入 Notebook，点击进入终端，输入如下命令切换到 /home/work/ 目录。

cd /home/work/

本文以 PaddleDetection 代码库 release/2.3 分支为例，输入如下命令克隆PaddleDetection代码库并切换至release/2.3分支。整个过程需要数十秒，请耐心等待。

# gitee 国内下载比较快 git clone https://gitee.com/paddlepaddle/PaddleDetection.git -b release/2.3 # github #

git clone https://github.com/PaddlePaddle/PaddleDetection.git -b release/2.3

安装环境

在终端环境中，安装该版本的 PaddleDetection 代码包依赖的 paddlepaddle-gpu，执行如下命令：

python -m pip install paddlepaddle-gpu==2.1.3.post101 -f https://www.paddlepaddle.org.cn/whl/linux/mkl/avx/stable.html

安装完成后，使用 python 或 python3 进入python解释器，输入 import paddle ，再输入 paddle.utils.run_check()

如果出现 PaddlePaddle is installed successfully!，说明成功安装。

准备训练数据

训练数据是模型生产的重要条件，优质的数据集可以很大程度上的提升模型训练效果，准备数据可以参考链接。本文所用的安全帽检测数据集可前往此链接进行下载：下载链接。

1、导入用户数据。

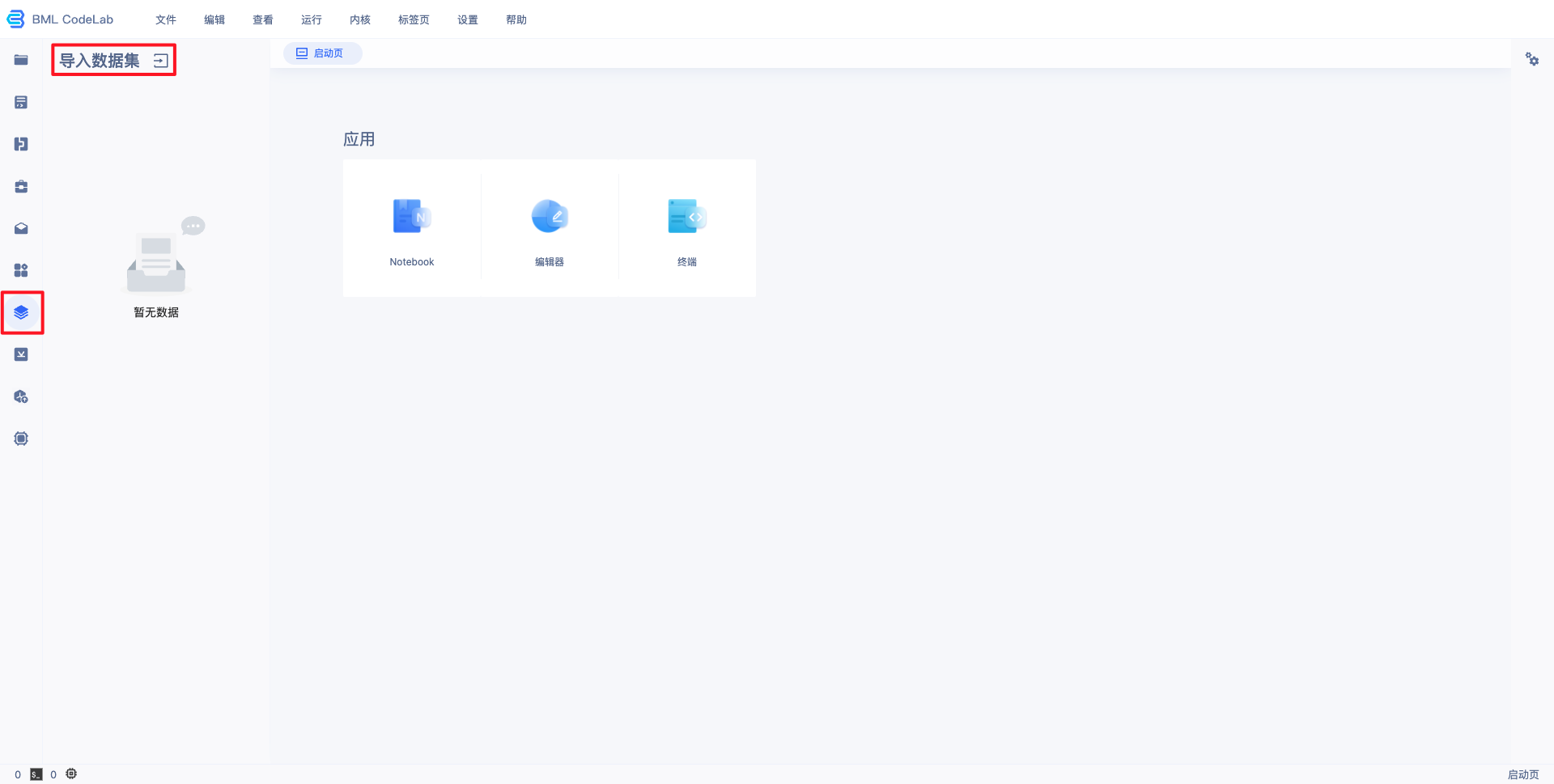

在 Notebook 中并不能直接访问您在 BML 中创建的数据集，需要通过左边选择栏的导入数据集选项，进行数据集导入。导入的数据位于用户目录的 data/ 文件夹（当原始数据集有更新时，不会自动同步，需要手工进行同步）。

注：若在BML中未创建数据集，请先参考 数据服务 ，创建、上传、标注数据集。

2、数据转换。

PaddleDetection 训练所需要的数据格式与 BML 默认的数据格式有所不同，所以需要利用脚本将导入的数据转为 PaddleDetection 支持的数据格式，并进行3：7切分。

PaddleDetection 默认支持的标注格式为 COCO格式，转换脚本如下：

import os import cv2 import json import glob import codecs import random from pycocotools

.coco import COCO def parse_bml_json(json_file): """
    解析BML标注文件
    :return:
    """ annos = json.loads(codecs.open(json_file).read()) labels = annos['labels']

 bboxes = [] for label in labels: x1 = label["x1"] y1 = label["y1"] x2 = label["x2"] y2 = label["y2"]

 id = label["name"] bboxes.append([x1, y1, x2, y2, id]) return bboxes def bbox_transform(box): """
    x1, y1, x2, y2 转为 x1, y1, width, height
    :return
    """ box = list(map(lambda x: float(x), box)) box[2] = box[2] - box[0] box[3] = box[3]

- box[1] return box def parse_label_list(src_data_dir, save_dir): """
    遍历标注文件，获取label_list
    :return:
    """ label_list = [] anno_files = glob.glob(src_data_dir + "*.json") for anno_f in anno_files:

 annos = json.loads(codecs.open(anno_f).read()) for lb in annos["labels"]: label_list

.append(lb["name"]) label_list = list(set(label_list)) with codecs.open(os.path.join(save_dir, "label_list.txt"),

 'w', encoding="utf-8") as f: for id, label in enumerate(label_list): f.writelines("%s:%s\n" % (id, label))

return len(label_list), label_list def bml2coco(src_dir, coco_json_file): """
    BML标注格式转为COCO标注格式
    :return:
    """ coco_images = [] coco_annotations = [] image_id = 0 anno_id = 0 image_list = glob

.glob(src_dir + "*.[jJPpBb][PpNnMm]*") for image_file in image_list: anno_f = image_file.

split(".")[0] + ".json" if not os.path.isfile(anno_f): continue bboxes = parse_bml_json(anno_f)

im = cv2.imread(image_file) h, w, _ = im.shape
        image_i = {"file_name": os.path.basename(image_file), "id": image_id, "width": w,

"height": h} coco_images.append(image_i) for id, bbox in enumerate(bboxes): # bbox : [x1,

y1, x2, y2, label_name] anno_i = {"image_id": image_id, "bbox": bbox_transform(bbox[:4]),

'category_id': label_list.index(bbox[4]), 'id': anno_id, 'area': 1.1, 'iscrowd': 0,

"segmentation": None} anno_id += 1 coco_annotations.append(anno_i) image_id += 1

 coco_categories = [{"id": id, "name": label_name} for id, label_name in enumerate(label_list)]

coco_dict = {"info": "info", "licenses": "BMLCloud", "images": coco_images, "annotations":

 coco_annotations, "categories": coco_categories} with open(coco_json_file, 'w',

 encoding="utf-8") as fin: json.dump(coco_dict, fin, ensure_ascii=False) def split_det_origin_dataset(

 origin_file_path, train_file_path, eval_file_path, ratio=0.7): """
    按比例切分物体检测原始数据集
    :return:
    """ coco = COCO(origin_file_path) img_ids = coco.getImgIds() items_num = len(img_ids)

 train_indexes, eval_indexes = random_split_indexes(items_num, ratio) train_items =

[img_ids[i] for i in train_indexes] eval_items = [img_ids[i] for i in eval_indexes]

dump_det_dataset(coco, train_items, train_file_path) dump_det_dataset(coco, eval_items,

 eval_file_path) return items_num, len(train_items), len(eval_items) def random_split_indexes(items_num, ratio=0.7): """
    按比例分割整个list的index
    :return:分割后的两个index子列表
    """ offset = round(items_num * ratio) full_indexes = list(range(items_num)) random.

shuffle(full_indexes) sub_indexes_1 = full_indexes[:offset] sub_indexes_2 = full_

indexes[offset:] return sub_indexes_1, sub_indexes_2 def dump_det_dataset(coco, img_id_list, save_file_path): """
    物体检测数据集保存
    :return:
    """ imgs = coco.loadImgs(img_id_list) img_anno_ids = coco.getAnnIds(imgIds=img_id_list,

iscrowd=0) instances = coco.loadAnns(img_anno_ids) cat_ids = coco.getCatIds() categories =

 coco.loadCats(cat_ids) common_dict = { "info": coco.dataset["info"], "licenses":

 coco.dataset["licenses"], "categories": categories } img_dict = { "image_nums":

 len(imgs), "images": imgs, "annotations": instances } img_dict.update(common_dict)

 json_file = open(save_file_path, 'w', encoding='UTF-8') json.dump(img_dict, json_file)

class_nums, label_list = parse_label_list("/home/work/data/${dataset_id}/",

 "/home/work/PretrainedModel/") bml2coco("/home/work/data/${dataset_id}/",

 "/home/work/PretrainedModel/org_data_list.json") split_det_origin_dataset

("/home/work/PretrainedModel/org_data_list.json", "/home/work/PretrainedModel/train_data_list.json",

 "/home/work/PretrainedModel/eval_data_list.json")

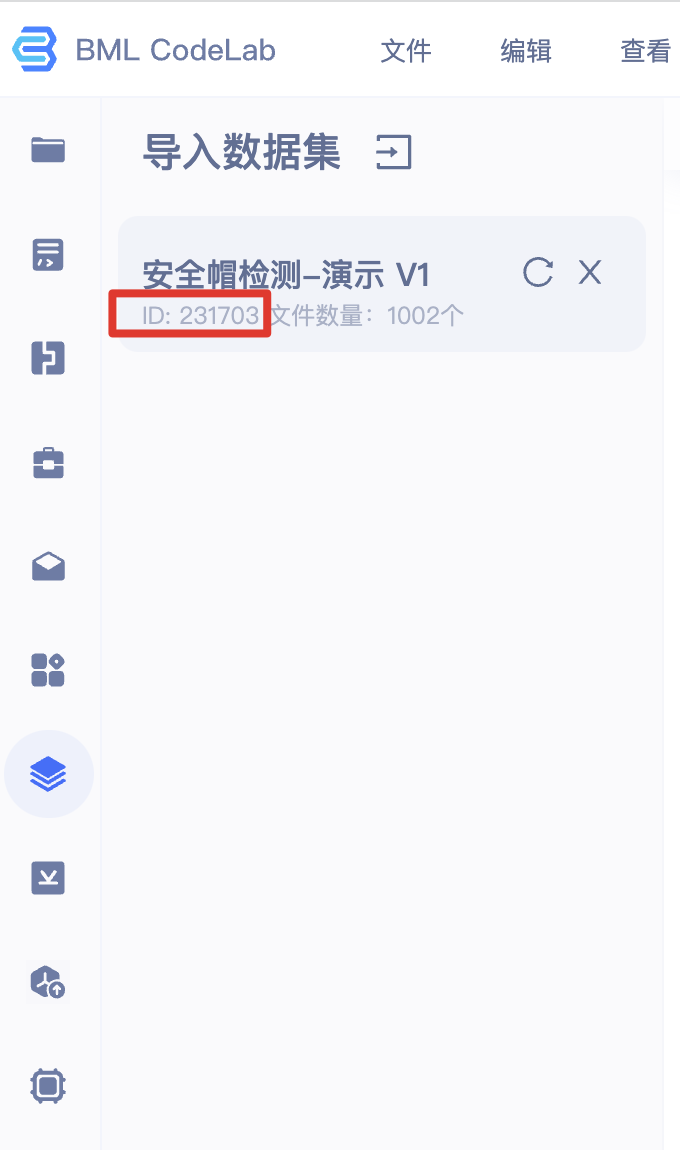

将上述脚本存放为 coversion.py 代码脚本，并将脚本最后两行的 ${dataset_id} 替换为所指定数据集的 ID（下图红框中的ID），在终端中运行即可。

运行代码。

python coversion.py

注意：如果报错 No module named 'pycocotools'，需要通过如下命令安装相关依赖包，再运行 coversion.py 代码。

pip install pycocotools

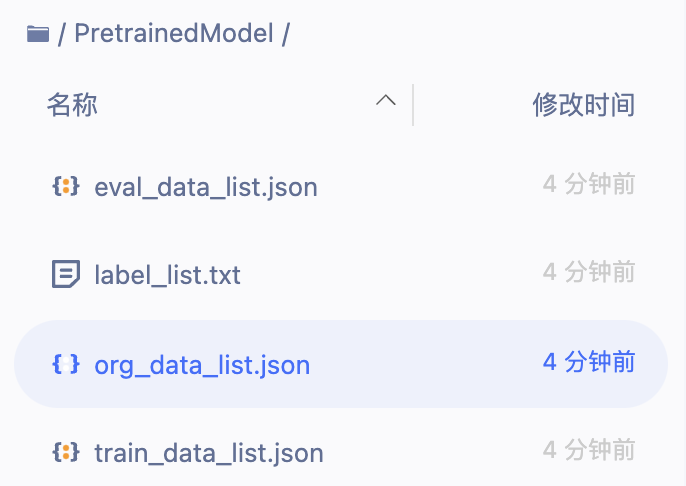

运行 coversion.py 代码成功之后将在 PretrainedModel/ 文件夹下生成对应的数据文件

，包括 label_list.txt、train_data_list.json、eval_data_list.json、org_data_list.json。

训练模型

1、在终端中打开 PaddleDetection 目录。

cd /home/work/PaddleDetection

2、修改yaml配置文件。

在PaddleDetection 2.0后续版本，采用了模块解耦设计，用户可以组合配置模块实现检测器，并可自由修改覆盖各模块配置，本文以 configs/yolov3/yolov3_darknet53_270e_coco.yml 为例：

yolov3_darknet53_270e_coco.yml 主配置入口文件
coco_detection.yml 主要说明了训练数据和验证数据的路径
runtime.yml 主要说明了公共的运行参数，比如说是否使用GPU、每多少个epoch存储checkpoint等
optimizer_270e.yml 主要说明了学习率和优化器的配置。
yolov3_darknet53.yml 主要说明模型、和主干网络的情况。
yolov3_reader.yml 主要说明数据读取器配置，如batch size，并发加载子进程数等，同时包含读取后预处理操作，如resize、数据增强等等

需要修改/覆盖的参数均可写在主配置入口文件中，主要修改点为训练、验证数据集路径、运行epoch数、学习率等，

修改后的主配置文件如下（注释行即为需要修改的点）：

_BASE_: [ '../datasets/coco_detection.yml', '../runtime.yml', '_base_/optimizer_270e.yml', '_base_/yolov3_darknet53.yml',

 '_base_/yolov3_reader.yml', ] snapshot_epoch: 5 weights: output/yolov3_darknet53_270e_coco/model_final

# 预训练权重地址 pretrain_weights: https://paddledet.bj.bcebos.com/models/yolov3_darknet53_270e_coco.pdparams #

 coco_detection.yml num_classes: 2 #实际类别数 TrainDataset: !COCODataSet image_dir: data/${dataset_id}/

# 图片地址 anno_path: PretrainedModel/train_data_list.json # 标注文件 dataset_dir: /home/work/

# 数据集根目录 data_fields: ['image', 'gt_bbox', 'gt_class', 'is_crowd'] EvalDataset:

 !COCODataSet image_dir: data/${dataset_id}/ # 图片地址 anno_path: PretrainedModel/eval_data_list.json

 # 标注文件 dataset_dir: /home/work/ # 数据集根目录 # optimizer_270e.yml epoch: 50 # 迭代轮数

 LearningRate: base_lr: 0.0001 # 学习率 schedulers: - !PiecewiseDecay gamma: 0.1 milestones:

- 30 - 45 - !LinearWarmup start_factor: 0. steps: 400

3、训练模型。

在终端中执行以下命令，开始模型训练。

cd /home/work/PaddleDetection/
python tools/train.py -c configs/yolov3/yolov3_darknet53_270e_coco.yml --eval

注意：如果报错 No module named 'lap' 和 No module named 'motmetrics' ，则需要通过如下命令安装相关依赖包，再运行 coversion.py 代码。（如果缺失其他模块，也可用类似命令下载安装）

pip install lap motmetrics

4、模型评估

在终端中执行以下命令，开始模型评估。

python tools/eval.py -c configs/yolov3/yolov3_darknet53_270e_coco.yml \
                     -o weights=output/yolov3_darknet53_270e_coco/model_final

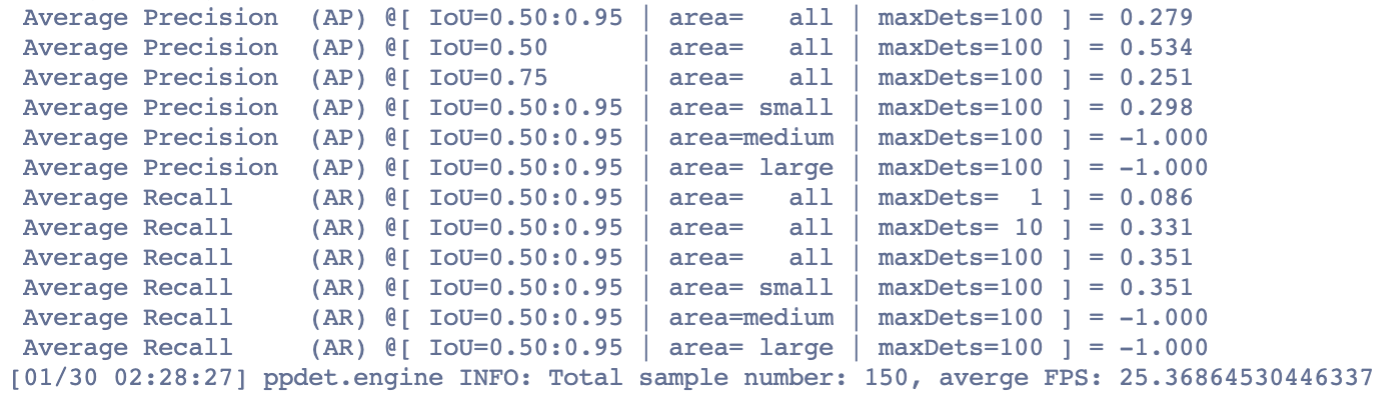

运行完成输出如下结果：

5、模型预测。

在终端中执行以下命令，开始模型预测（注意修改图片路径）。

python tools/infer.py -c configs/yolov3/yolov3_darknet53_270e_coco.yml

\ --infer_img=/home/work/data/${task_id}/xxx.jpeg \ --output_dir=infer_output/

 \ --draw_threshold=0.5 \ -o weights=output/yolov3_darknet53_270e_coco/model_final

6、导出模型。

在终端中执行以下命令，将最佳模型转为可以用于发布的 inference 模型

python tools/export_model.py -c configs/yolov3/yolov3_darknet53_270e_coco.yml \ --output_dir=/home/work/PretrainedModel/

 \ -o weights=output/yolov3_darknet53_270e_coco/model_final

在终端中执行以下命令，将导出模型移至 /home/work/PretrainedModel/ 目录。

mv /home/work/PretrainedModel/yolov3_darknet53_270e_coco/* /home/work/PretrainedModel/

7、生成模型版本。

Notebook中的模型文件只有生成模型版本后，才可以执行发布和部署功能：

• 请确保要保存的模型文件在/home/work/PretrainedModel目录下。模型支持版本管理功能，在保存时可以生成新版本也可以覆盖已有的且尚未部署的模型版本，每个版本的模型都可以独立部署。每个模型版本中保存的模型文件大小上限为1.5GB。
• 在保存模式时也可以将训练模型的代码一并保存。代码支持版本管理功能，用户再次启动Notebook时，可以使用指定的代码版本来初始化Notebook工作空间即/home/work目录下data以外的空间。每个代码版本中保存的文件大小上限为150M。

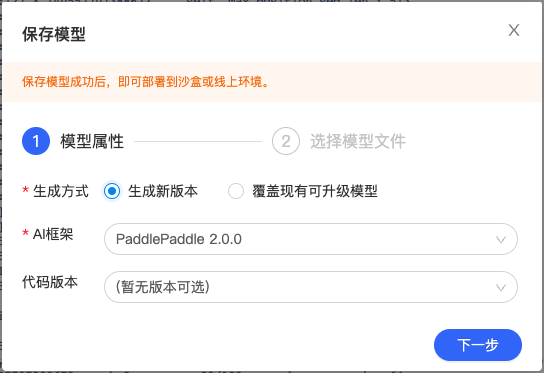

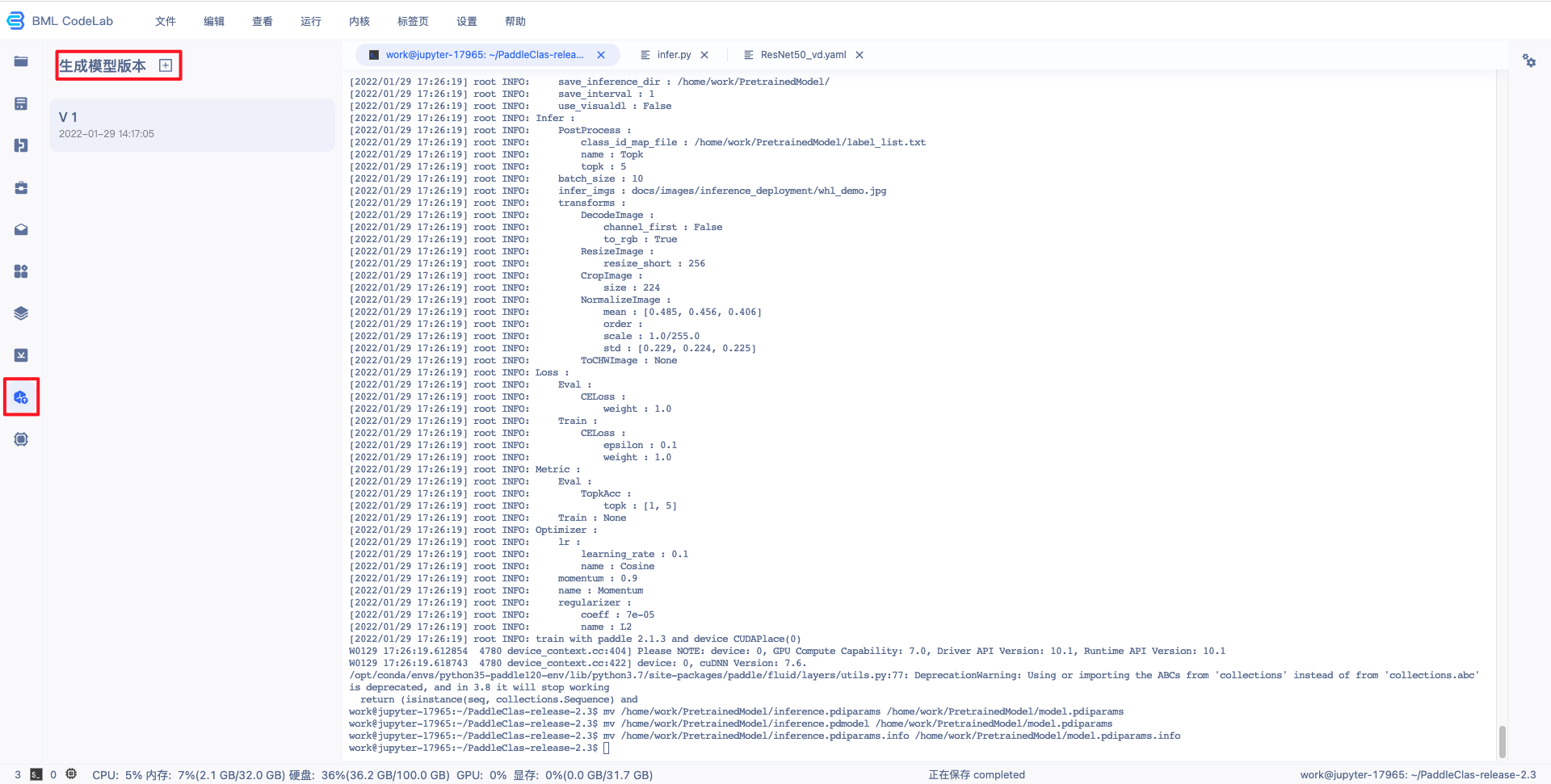

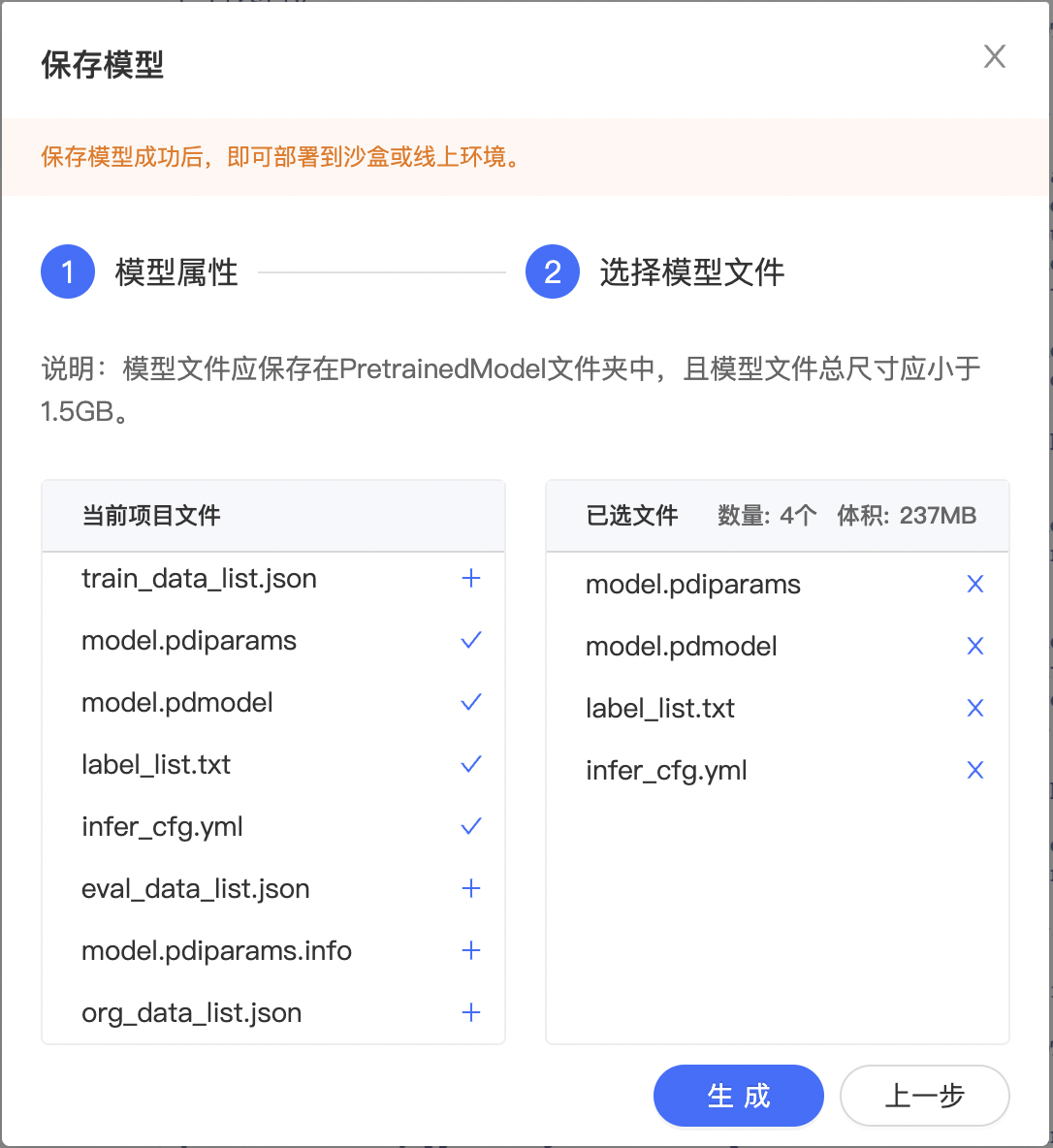

点击左侧导航栏中的生成模型版本组件，打开弹窗填写信息。

模型属性-选择 AI 框架选择 PaddlePaddle2.0.0，若上一次操作中进行了代码保存，可在“代码版本”选择对应的代码版本。

选择模型文件-选择 label_list.txt、model.pdiparams、model.pdmodel 、 infer_cfg.yaml 文件。

点击『生成』即可生成模型版本，生成模型版本一般需要数十秒，请耐心等待。

配置并发布模型

本文以 PaddlePaddle 的 物体检测模型为例，详细介绍配置说明如下：

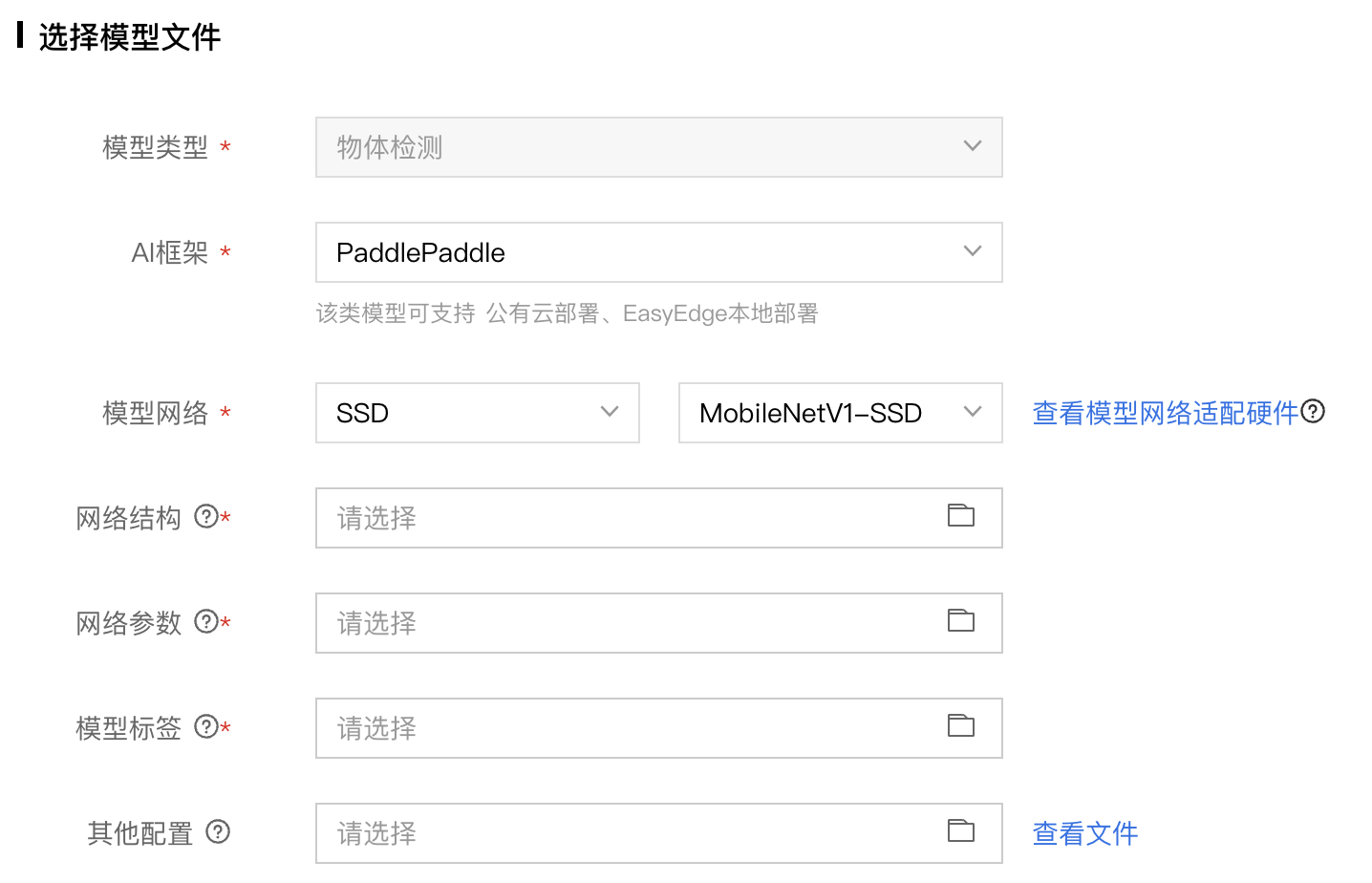

根据平台截图可以看出，主要需要设置一下几个配置

• 模型网络：保存模型对应网络结构名称，例如SSD, YOLO等；
• 网络结构：PaddlePaddle 保存为推理模型（save_inference_model）时，保存的网络结构文件，默认名字是model.pdparams。具体参考：PaddlePaddle模型保存 PaddlePaddle save_inference_model API
• 网络参数：PaddlePaddle 保存为推理模型（save_inference_model）时，网络参数可以保存为单独的params文件，或者分散的多个独立文件。对于模型参数文件，请上传单独的params文件，或者将多个分散文件打包成zip（不带子目录）上传。具体参考：PaddlePaddle模型保存 PaddlePaddle save_inference_model API
• 模型标签：模型识别的所有类别的标识，支持字母/数字/下划线/中划线/点；
• 其他配置：其他配置包括图片预处理、后处理以及网络输入输出层的选择等配置。

对于其他应用方向及框架的模型配置，都是类似的，但配置项可能存在差异。 具体使用时，可以根据自身模型的训练框架和应用类型，进行选择查看需要提供的配置项。而且配置项旁边有hover提示，如果不清楚，可以查看提示进一步了解。

操作步骤如下

1、查看前置条件是否满足：需要训练完成，并生成了相应的模型生成版本（详见训练模型的第六步）。

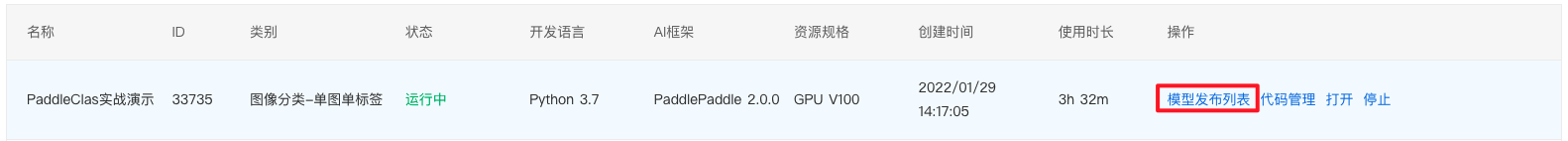

2、回到 BML Notebook 列表页，点击『模型发布列表』即可进入配置页面。

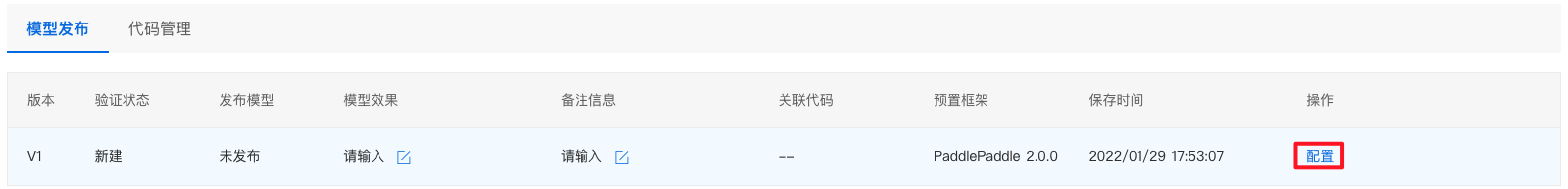

3、点击配置，即可进入配置流程。

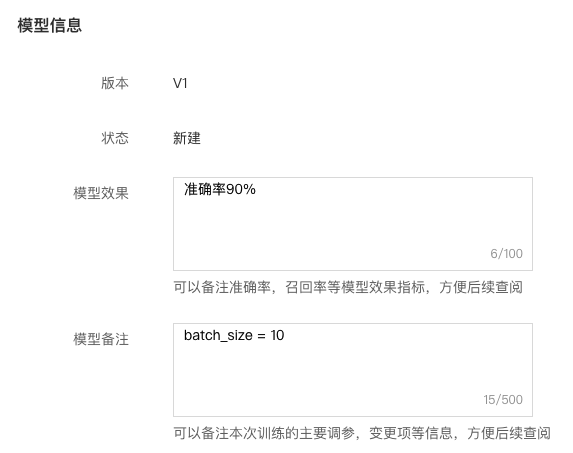

4、填写模型信息。

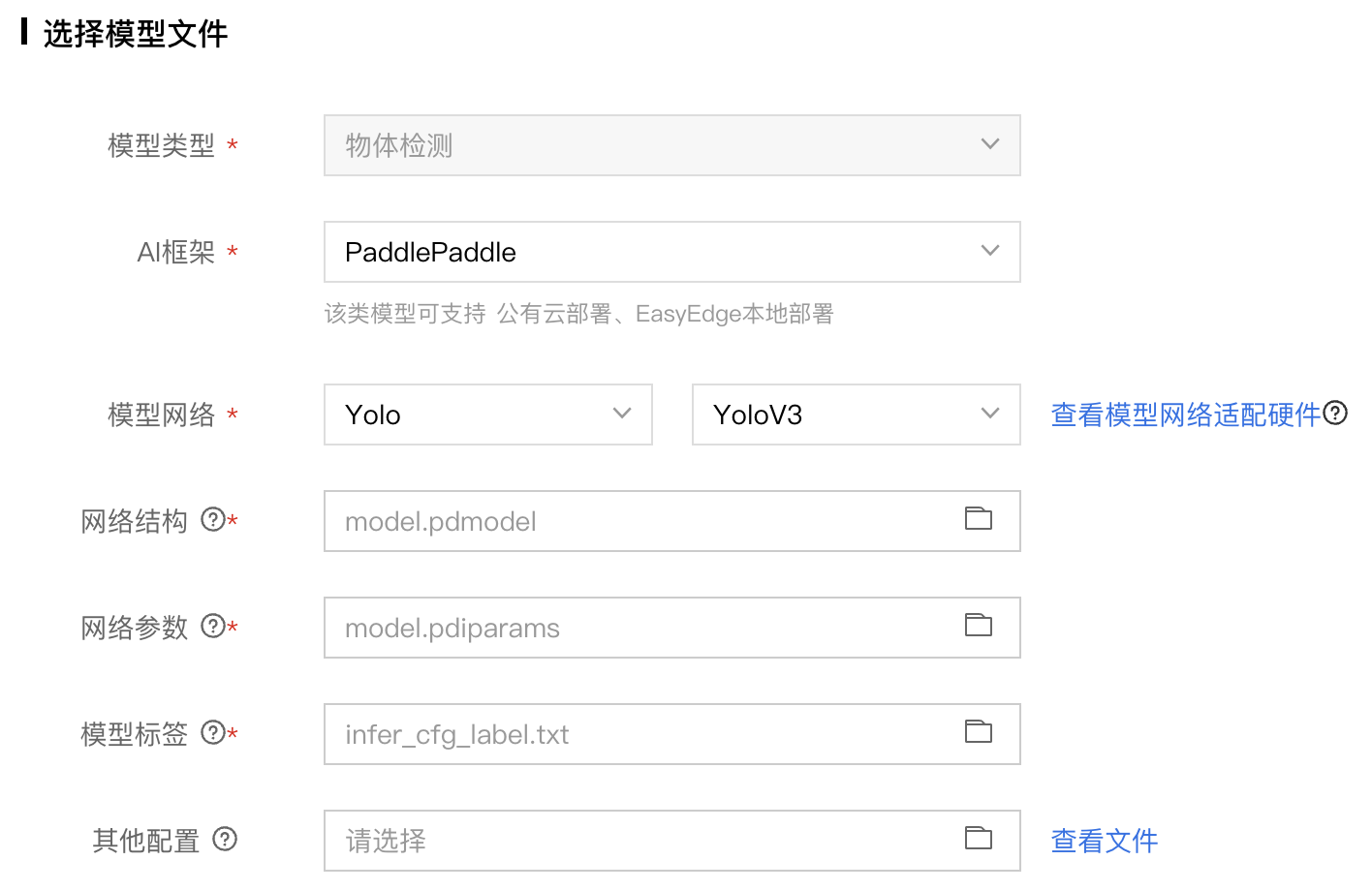

5、选择待发布的模型文件，点击确定按钮。

本文采用了PaddlePaddle中的yoloV3模型，故而选择如图。

另外，对 Paddle2.x 的模型而言：

• 网络结构文件 model.pdmodel：必需选择，且名字固定。
• 网络参数文件 model.pdiparams：必需选择，且名字固定。
• 模型标签文件：label_list.txt，必须选择。（注：因为paddle detection套件默认将标签存放在infer_cfg.yaml了，因此需要在notebook环境里面手动存储为txt文件，每行代表一个标签。）

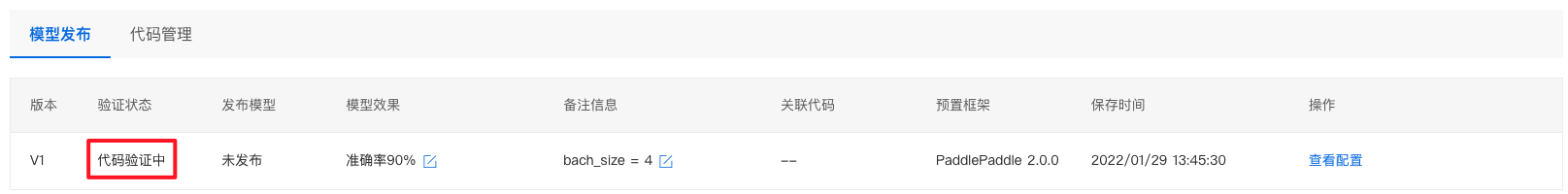

7、点击提交即可进入模型验证阶段，验证时间一般需要数十秒，请耐心等待。

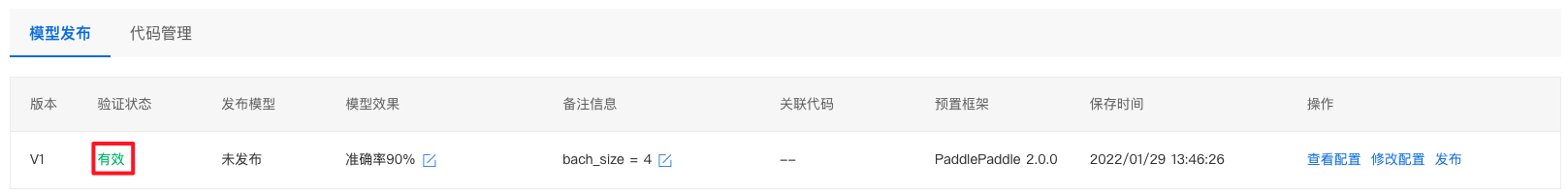

验证通过后，显示有效。

8、点击发布，填写相关信息后，即可发布成功。

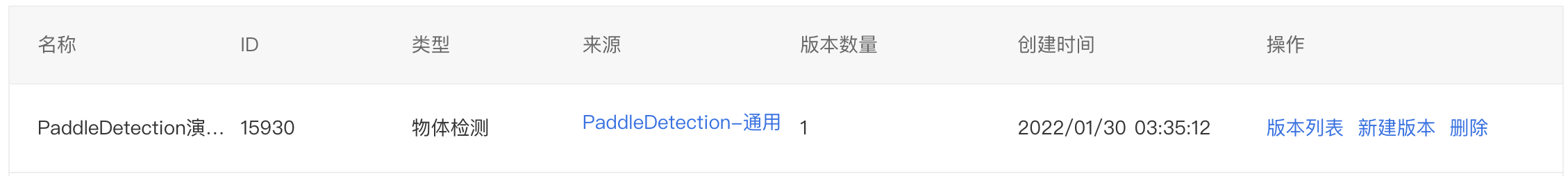

9、点击左侧导航栏模型管理，即可查看发布成功的模型。

校验模型

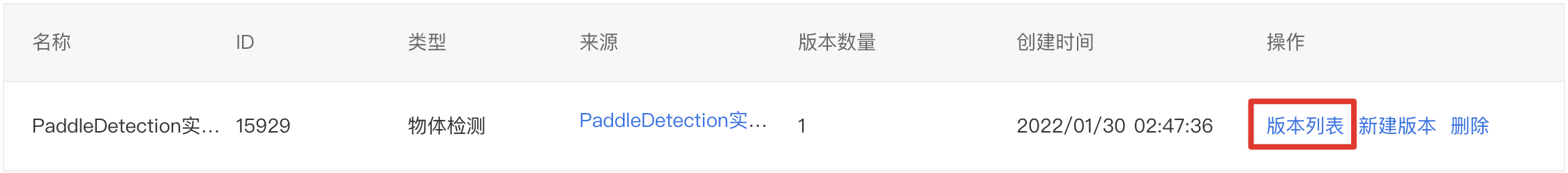

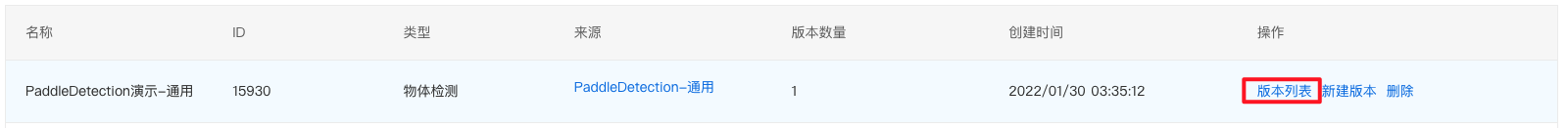

1、点击『版本列表』。

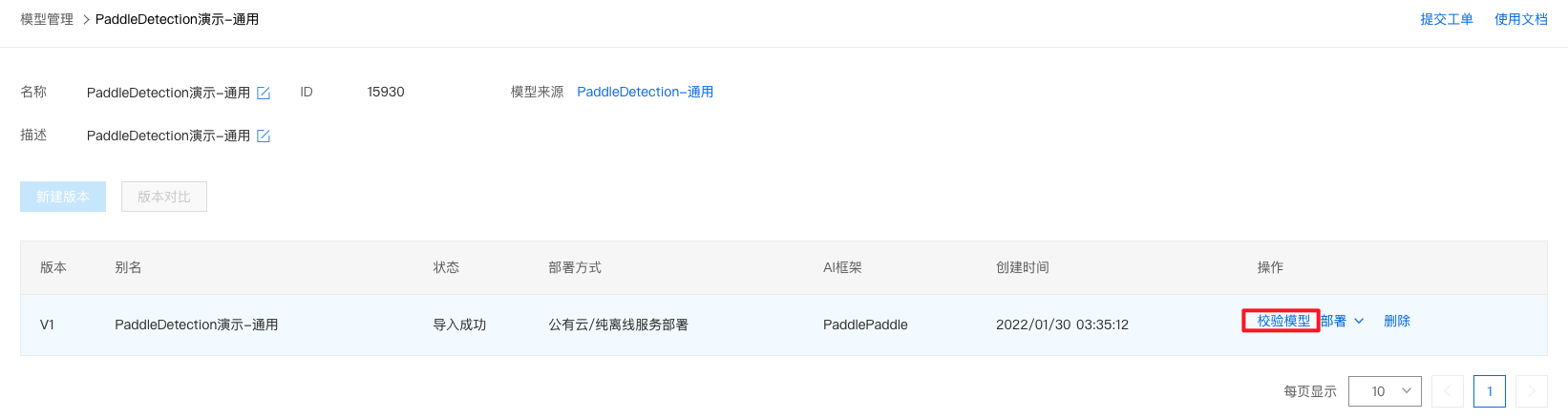

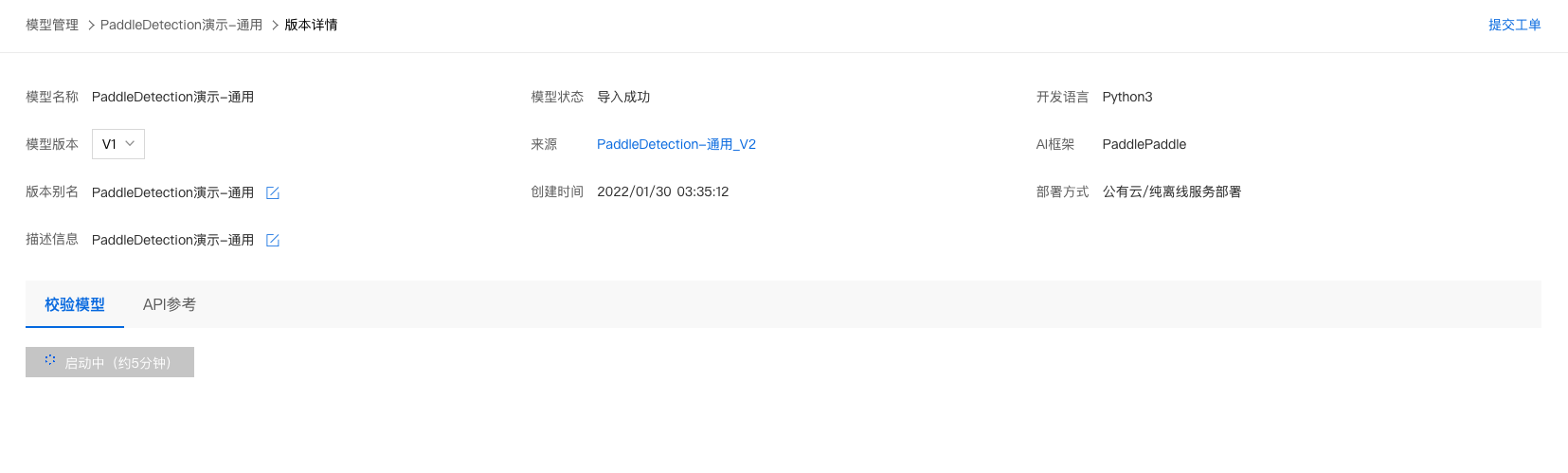

2、点击『校验模型』。

3、点击『启动模型校验』，启动约需5分钟，请耐心等待。

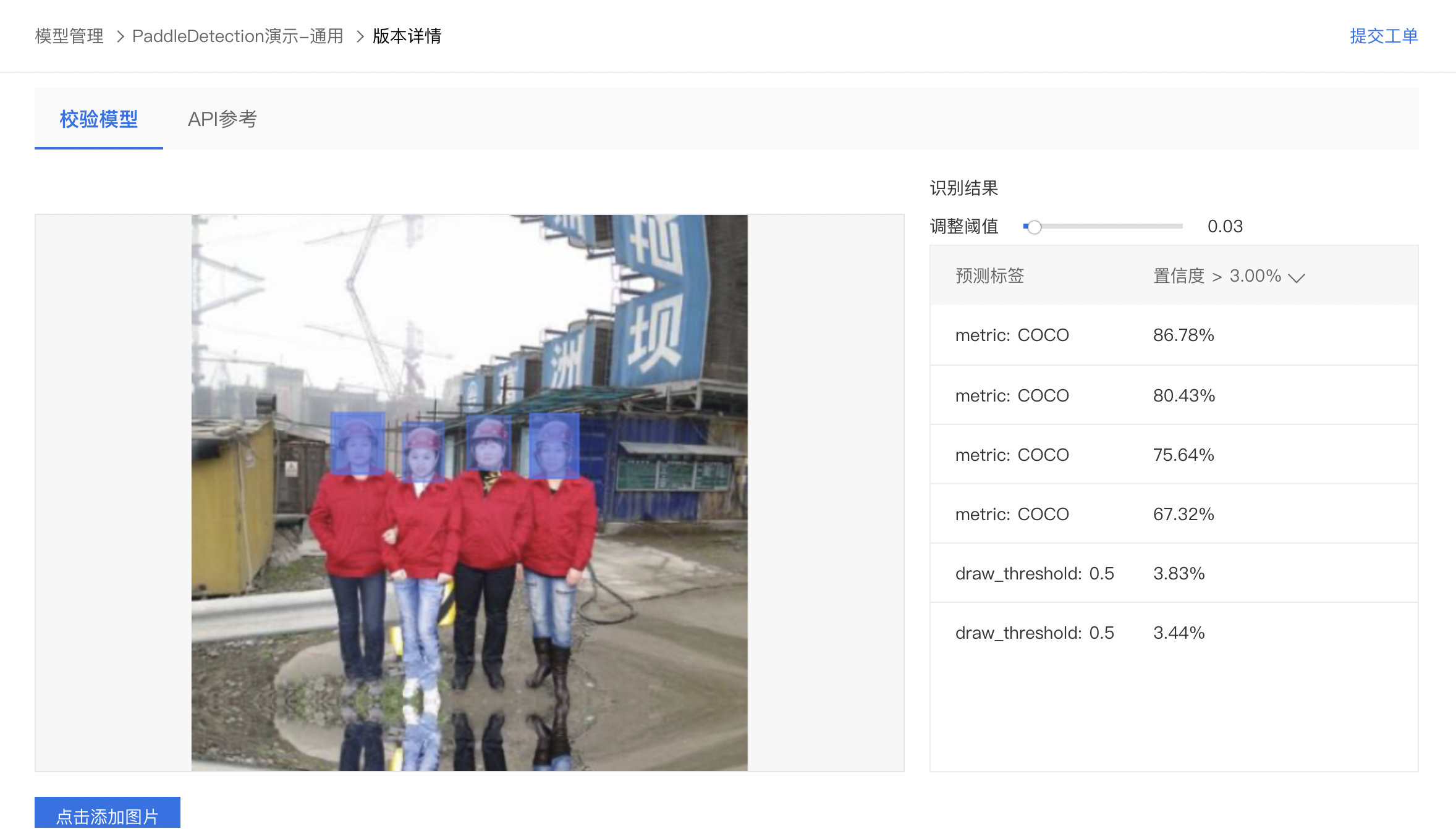

4、上传图像即可开始校验，示例如下：

部署在线服务

1、点击『版本列表』。

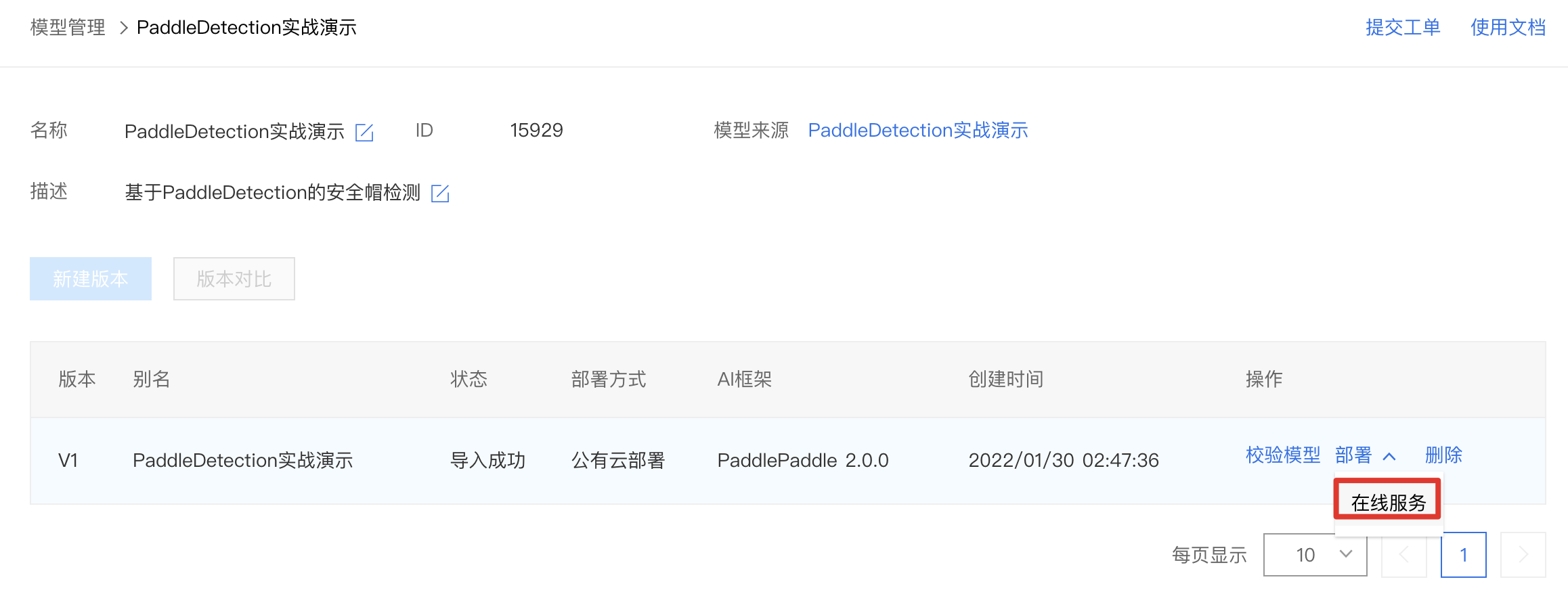

2、点击部署-在线服务。

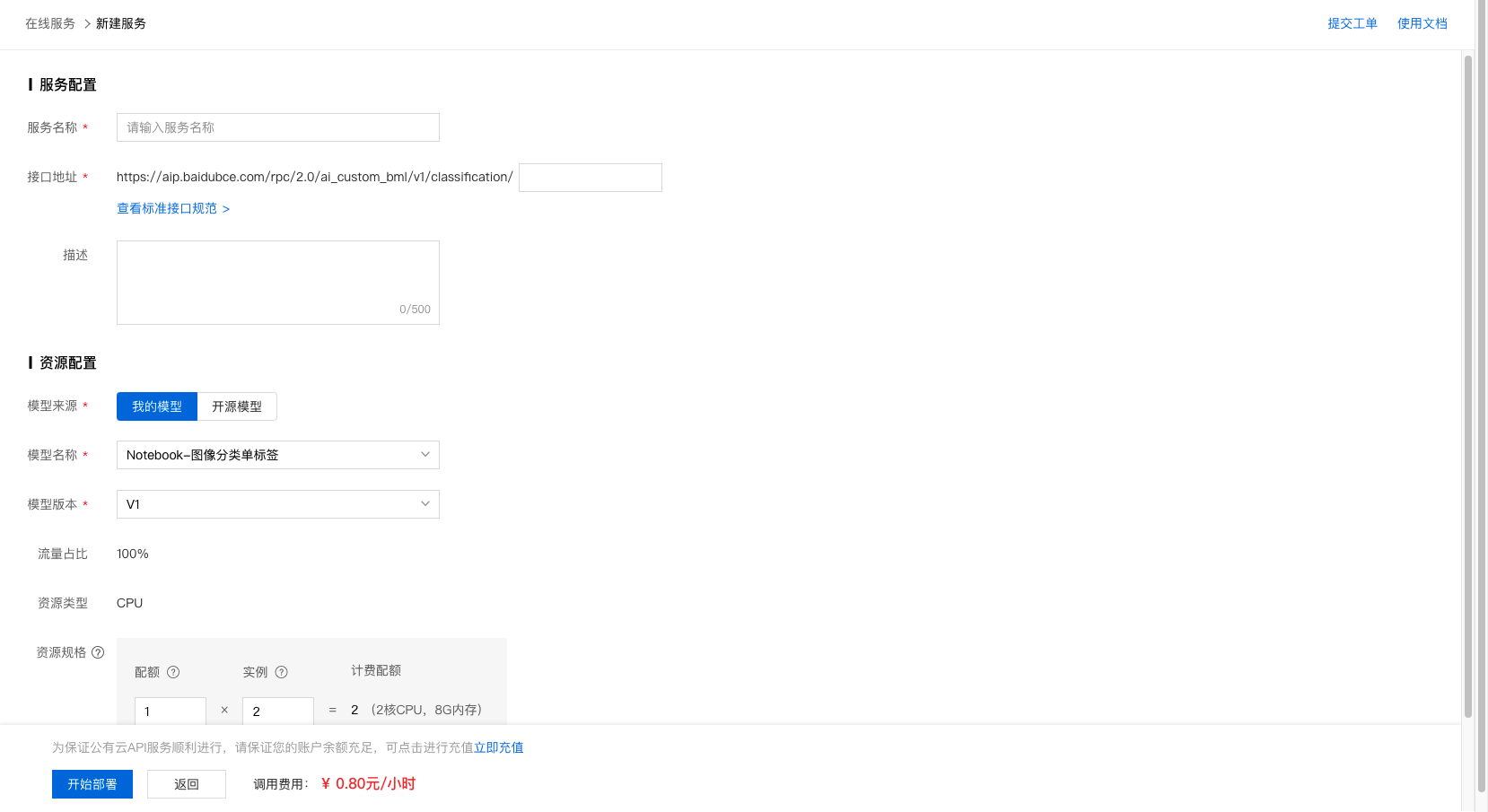

3、完成信息填写及资源规格选择后，即可开始部署。

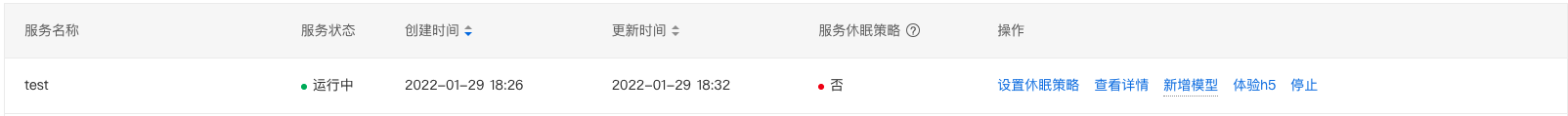

4、部署过程需要数十秒时间，请耐心等待。部署完成后，示例如下：

5、API调用方法请参考 公有云部署管理。

总结

• 更多丰富的内容与示例可以参考PaddleDetection的github与教程文档。

  • PaddleDetection github地址：https://github.com/PaddlePaddle/PaddleDetection/
  • PaddleDetection教程文档地址：https://github.com/PaddlePaddle/PaddleDetection/blob/release/2.3/docs/tutorials/GETTING_STARTED_cn.md
• 如果在使用PaddleDetection的过程中遇到问题，欢迎去PaddleDetection的github上提issue：https://github.com/PaddlePaddle/PaddleDetection/issues/new
