基本概念
| 名词 | 说明 |
|---|---|
| 监控类型 | 目前仅支持云产品监控，后续会覆盖应用监控、自定义监控等类型。 |
| 统计方式 | 配置数据的统计方式，支持平均值、和值、最大值、最小值、个数统计。 |
| 时间对比 | 自定义时段与当前监控数据进行对比展示。 |
| 类型 | 选择趋势图的展现形式。支持折线图、柱状图、堆叠柱状图、面积图、堆叠面积图。 |
| 小数位 | 支持自定义配置小数点后保留位数。 |
| 单位 | 展示选择监控项的单位；若监控项自身无单位，则支持自定义。 |
| 空值处理 | 设置数据出现空值时的展示方式。趋势图支持显示为0、连接或断点。 |
| 阈值 |
|
| 时间范围 |
设定图表时间和仪表盘时间的关系。在仪表盘中，有三种方式设置图表的时间选择：
|
新建图表
- 在左侧导航栏中点击<仪表盘>，进入仪表盘列表页面。
- 点击仪表盘名称，进入仪表盘详情页面。

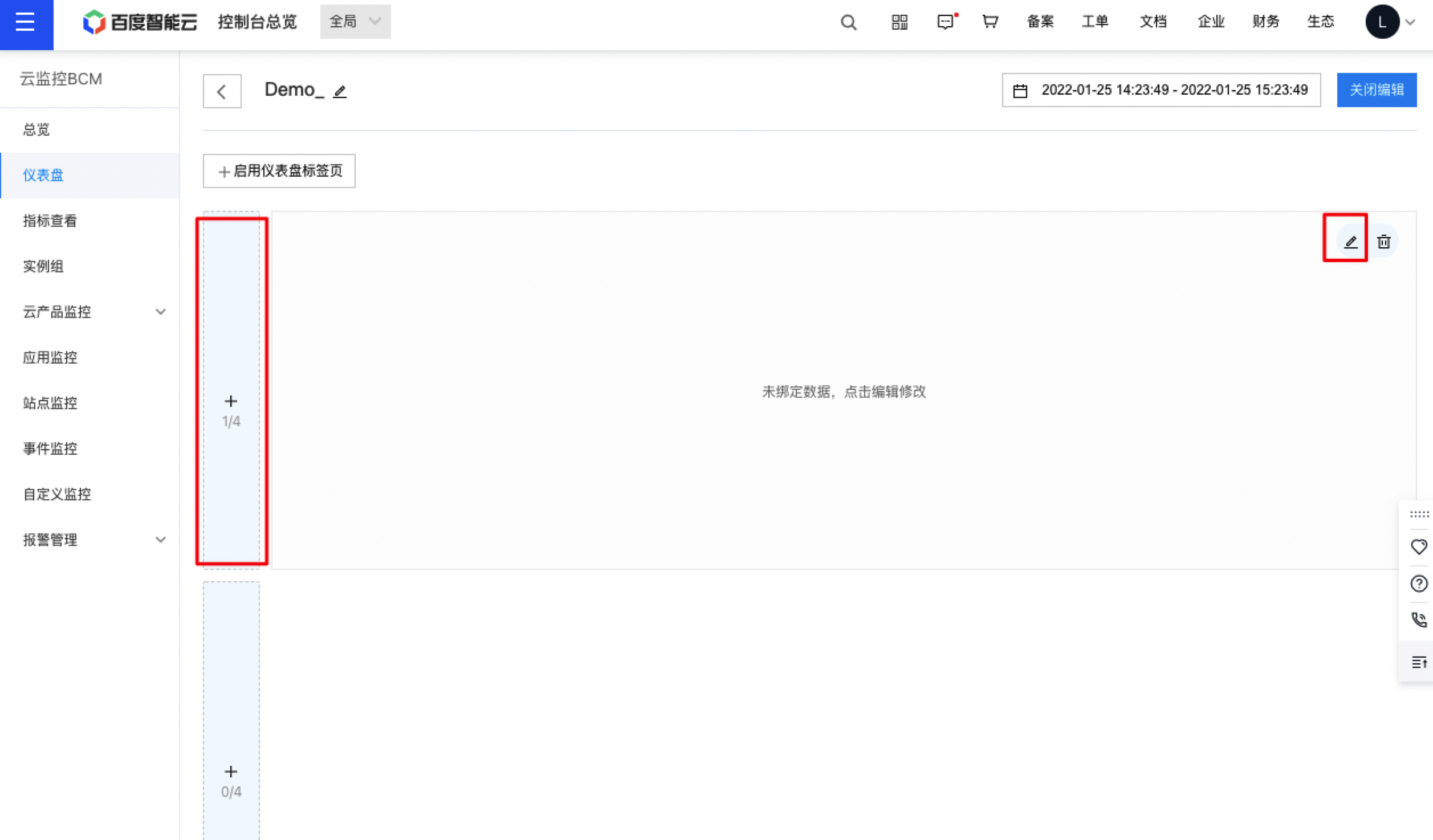

- 在仪表盘详情页面，点击右上方的“开始编辑”，进入图表编辑状态。
- 点击“+”按钮添加图表后，点击图表右上角的“编辑”按钮，跳转到配置图表页面。
- 选择图表类型，填写相应的表单信息。
- 趋势图

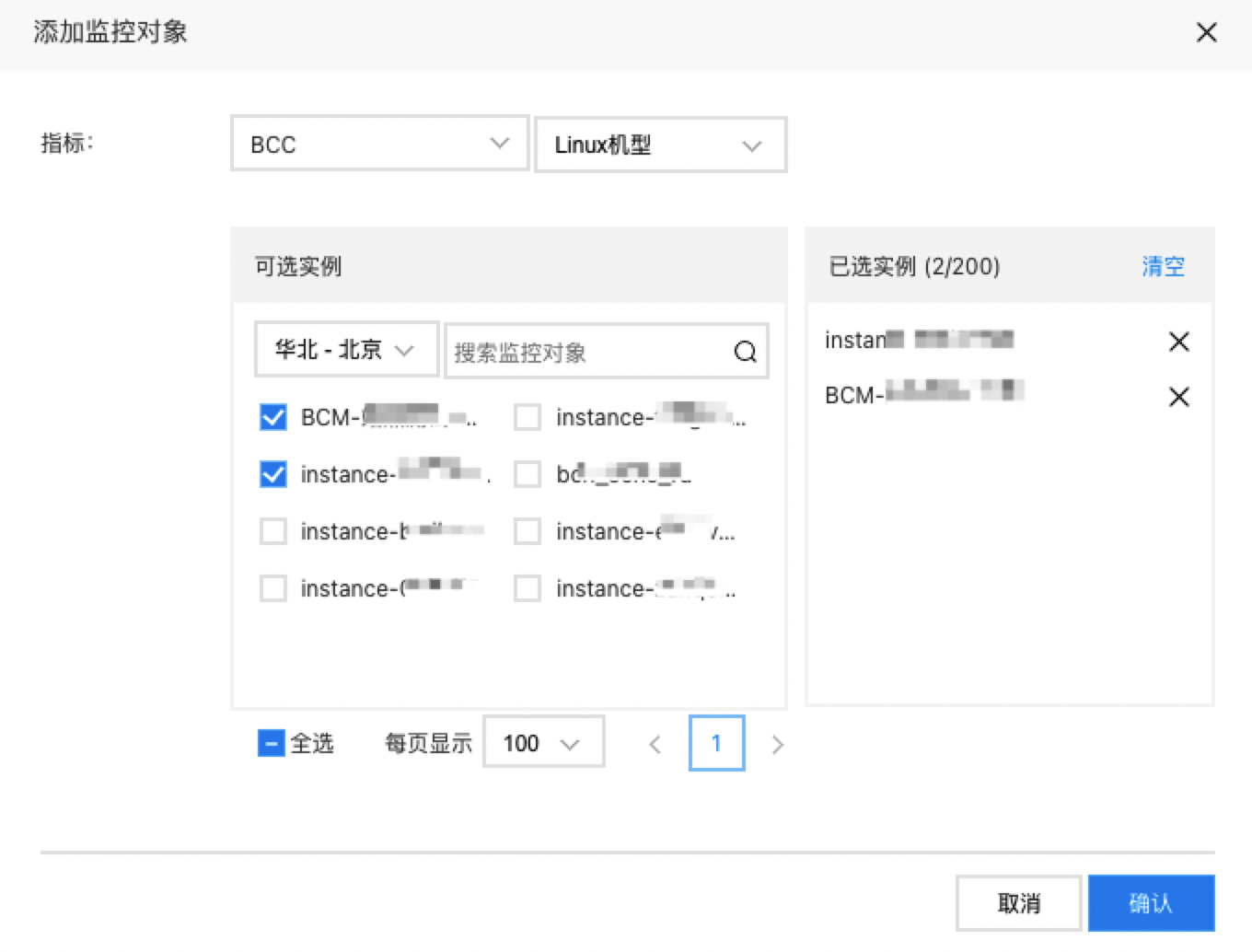

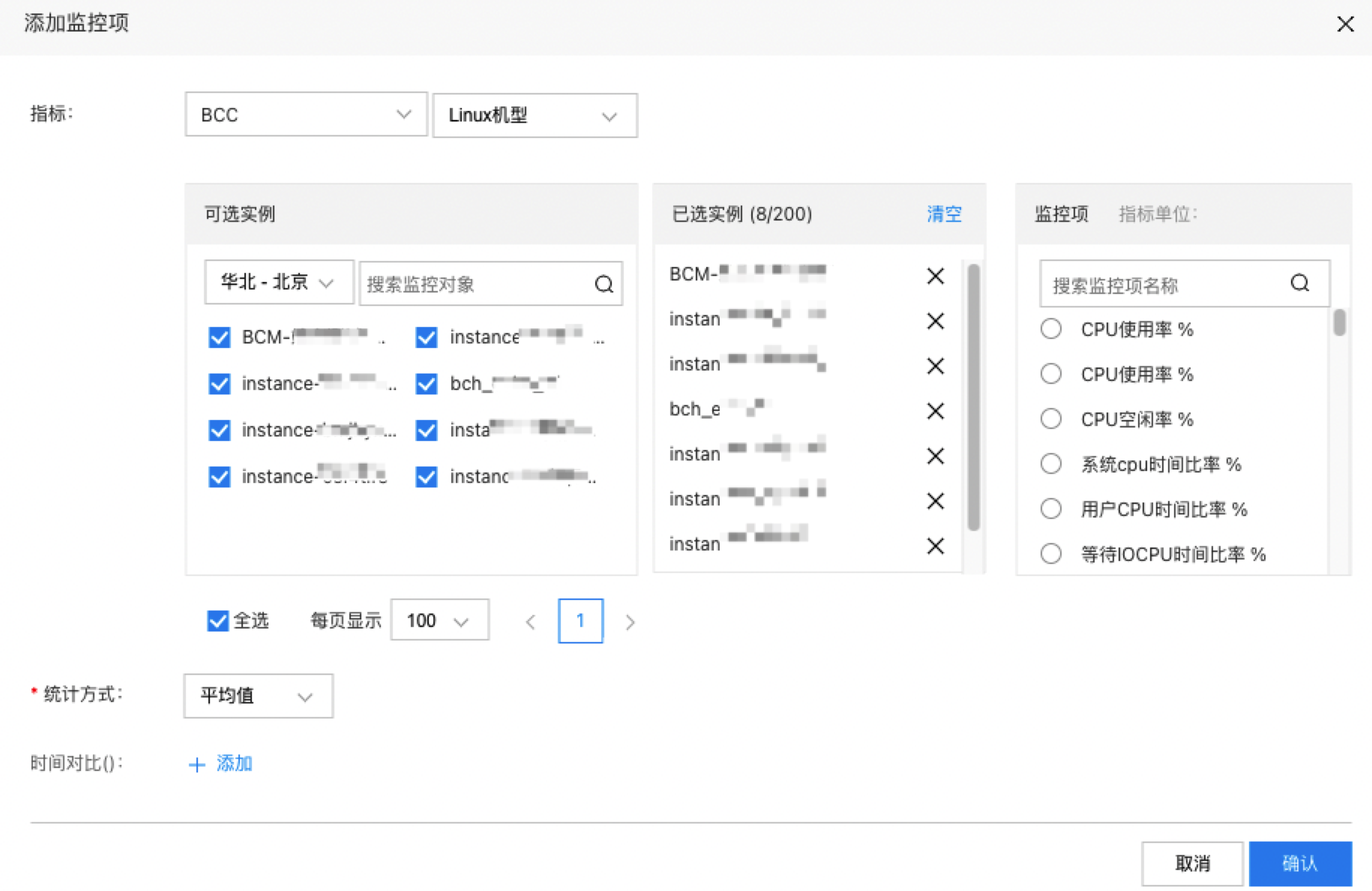

（1）点击<添加监控对象>按钮，弹出"添加监控对象"弹窗。
（2）选择需要展示的实例，点击<确认>即添加成功。
说明：
- 添加实例时支持全选，单个图表支持配置最多200个实例。
- 单个图表仅支持配置单位一致的监控项。
- 表格
（1）点击<添加监控对象>按钮，弹出"添加监控对象"弹窗。
（2）选择需要展示的实例，点击<确认>即添加成功。

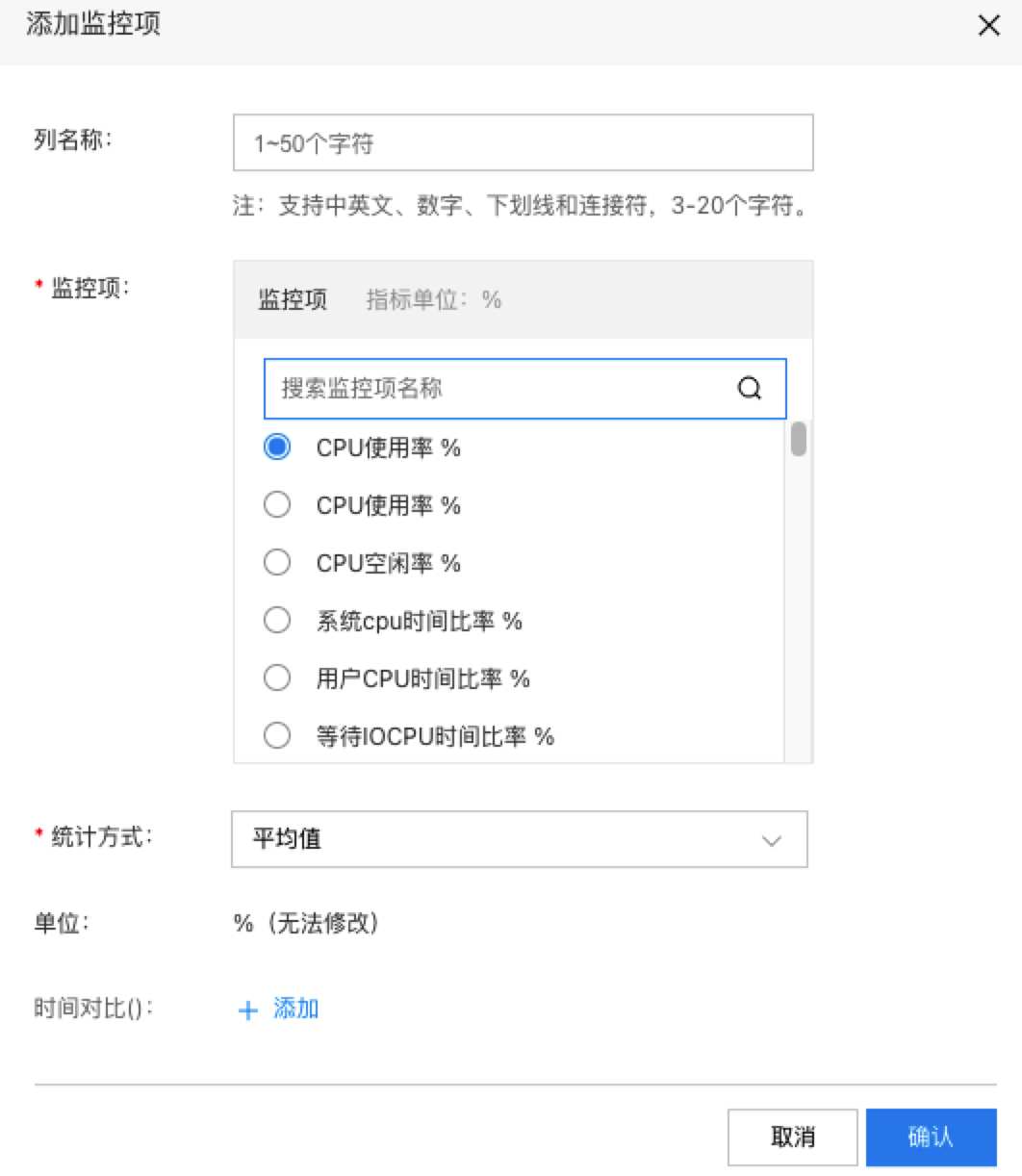

（3）点击<添加监控项>，选择需要展示的监控项，点击<确认>即添加成功。
说明：
- 列名称：默认展示监控项名称，支持自定义。
- 单个表格仅支持添加单个产品，且仅支持配置单位一致的监控项。
- 仪表图

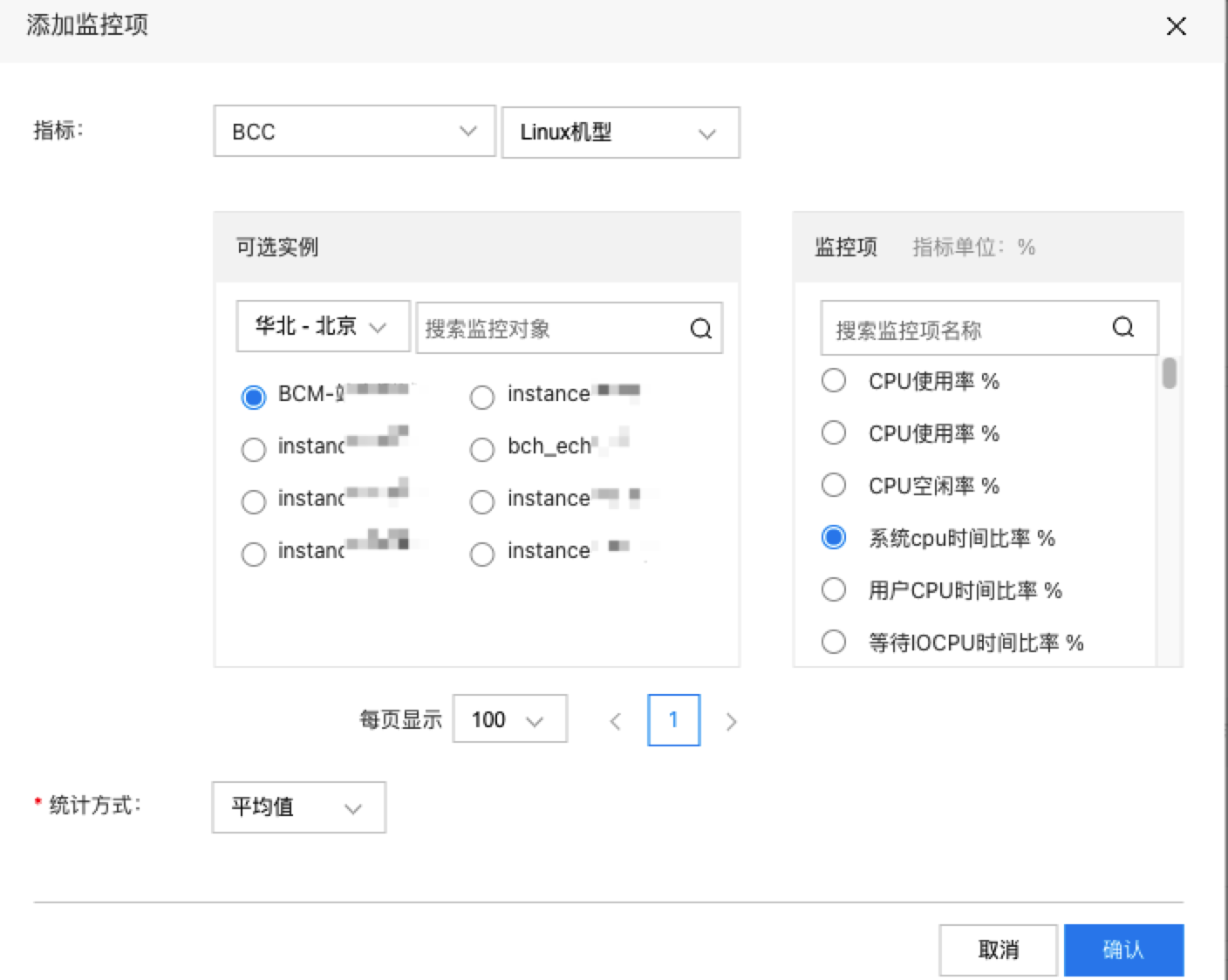

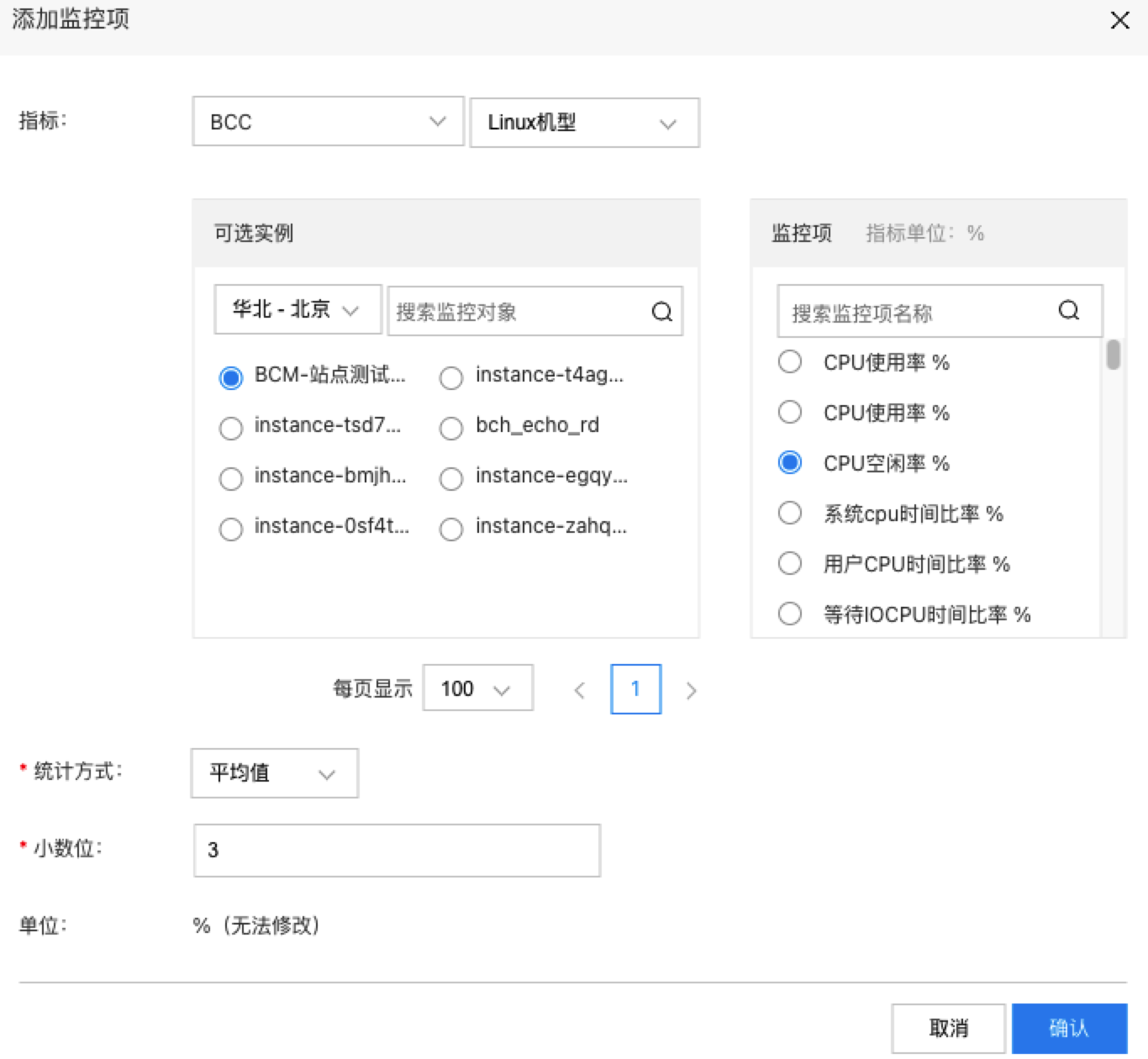

（1）点击<添加监控项>按钮，弹出"添加监控项"弹窗。
（2）选择需要展示的实例，点击<确认>即添加成功。
说明：仪表图仅支持配置一条监控数据。
- 数据面板
（1）点击<添加监控项>按钮，弹出"添加监控项"弹窗。
（2）选择需要展示的实例，点击<确认>即添加成功。
- 点击<预览图表>后，点击<完成>即创建成功。
查看图表
- 在左侧导航栏中点击<仪表盘>，进入仪表盘列表页面。
- 点击仪表盘名称，进入仪表盘详情页面。
- 鼠标悬浮，浮窗展示Top10的实例信息。
设置仪表盘时间范围

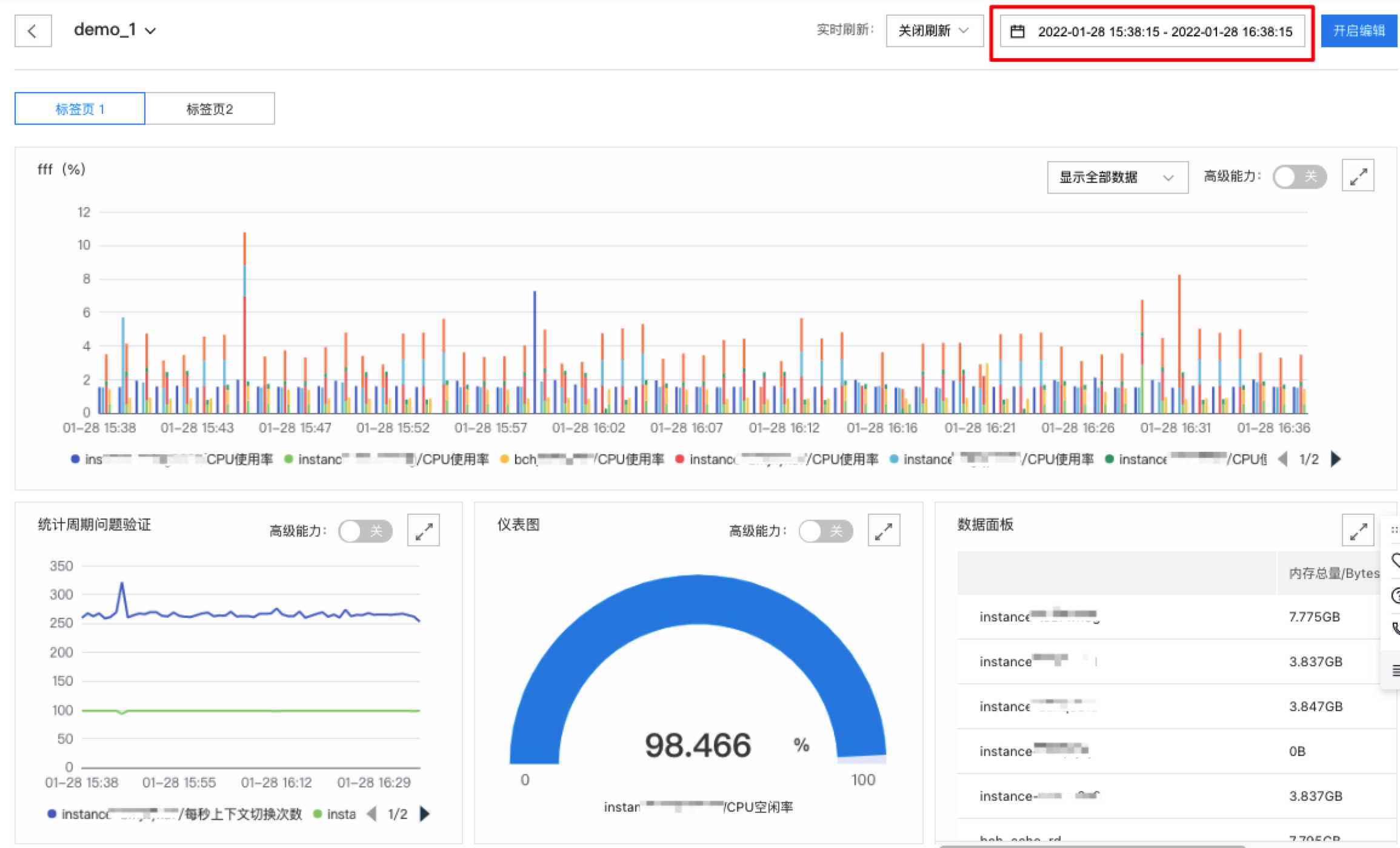

点击页面上方的时间选择模块，可以灵活配置仪表盘数据展示的时间范围。
说明：仅对时间配置“使用仪表盘时间范围”和“设定相对时间范围”的图表生效。
开启数据实时刷新

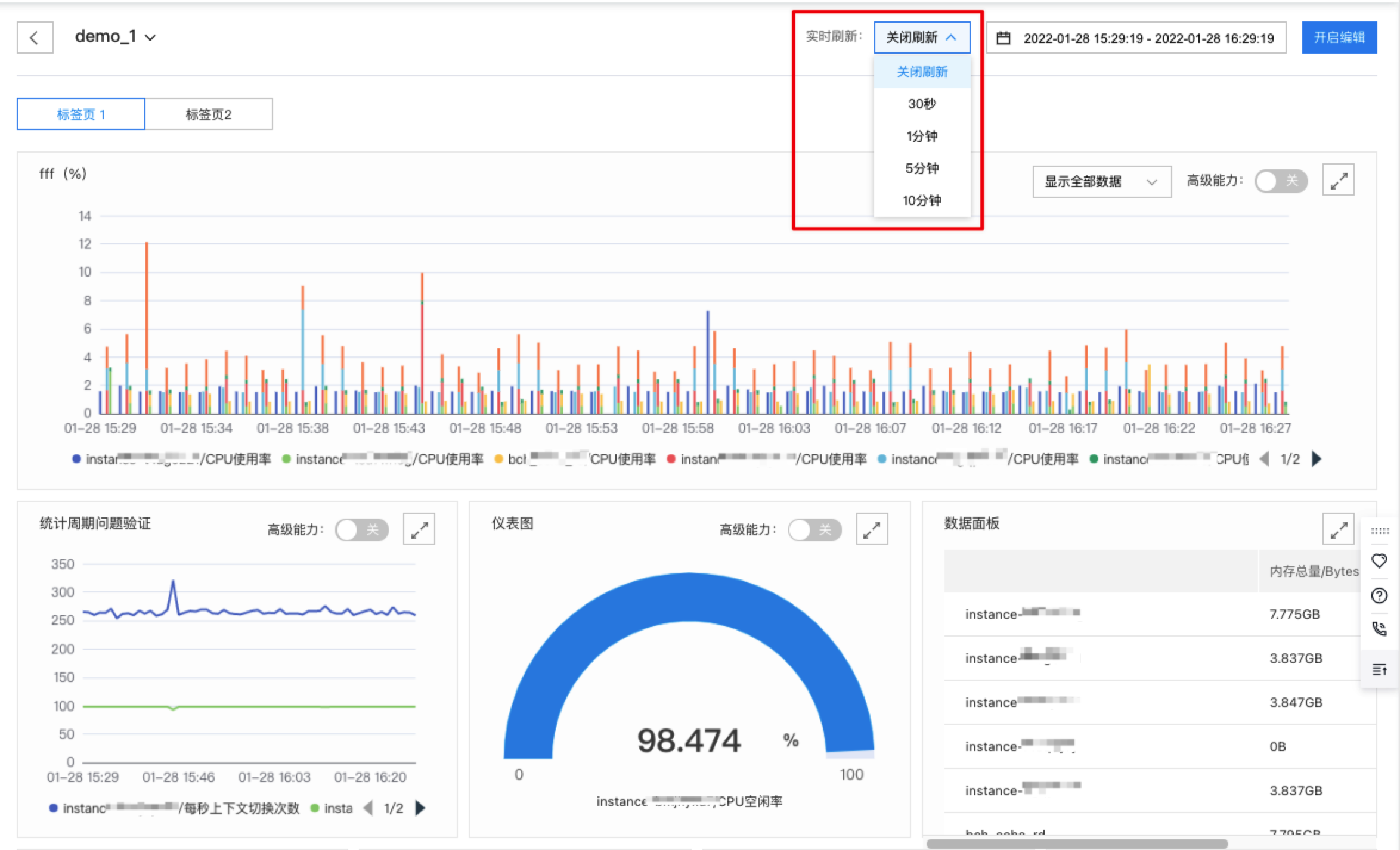

点击页面上方“实时刷新”下拉列表，选择时间，即可实现图表数据的实时刷新。
说明：仅对时间配置“使用仪表盘时间范围”和“设定相对时间范围”的图表生效。
使用高级能力

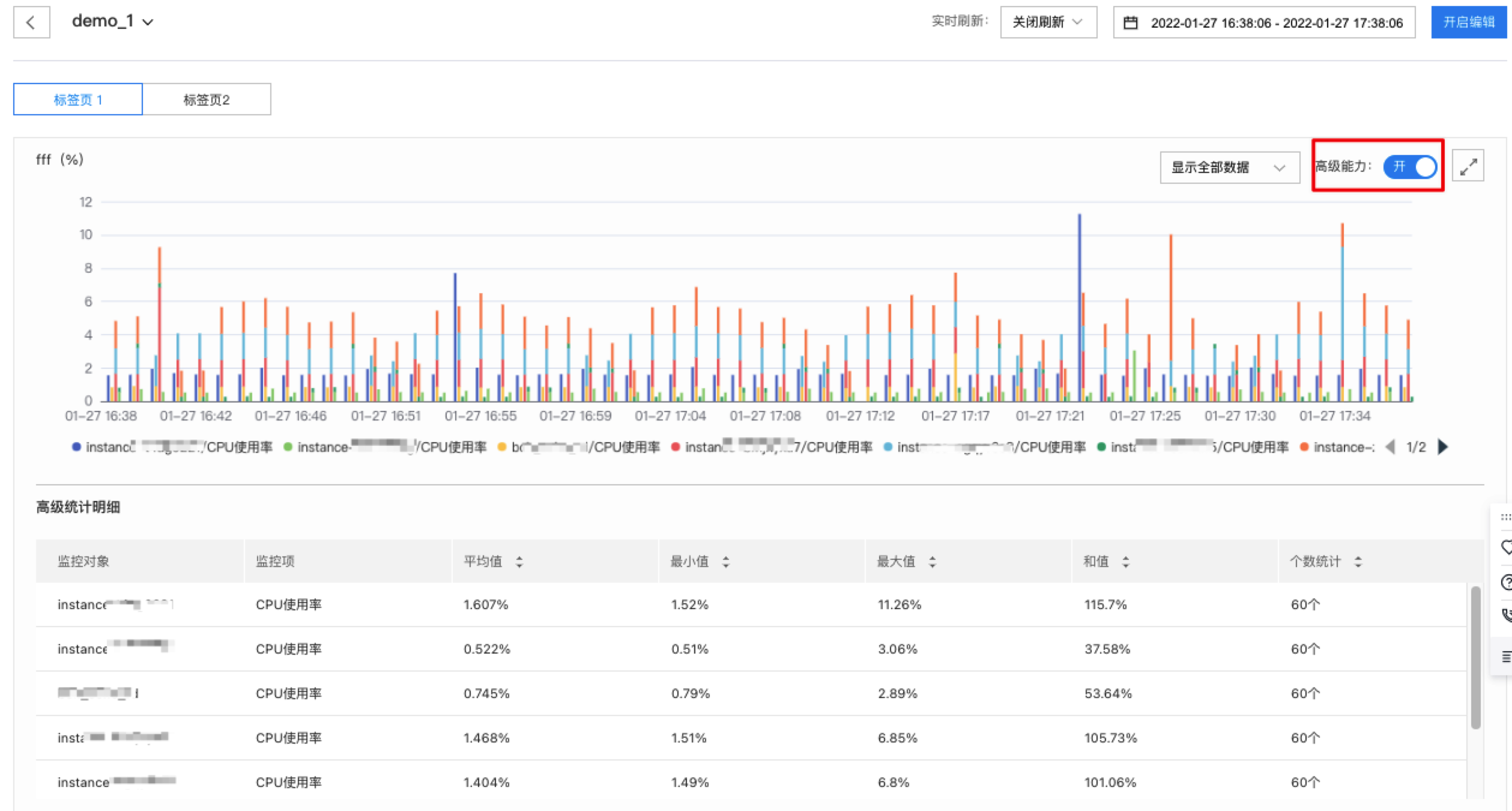

点击<高级能力>开关，弹出“高级统计明细”列表，列表支持查看图表中所有数据的平均值、最大值、最小值、和值以及个数统计。
说明：当单行图表数量>1时，查看高级能力需放大图表。
编辑图表
- 在左侧导航栏中点击<仪表盘>，进入仪表盘列表页面。
- 点击仪表盘名称，进入仪表盘详情页面。
- 点击页面右上方的<开启编辑>按钮，页面进入编辑状态。

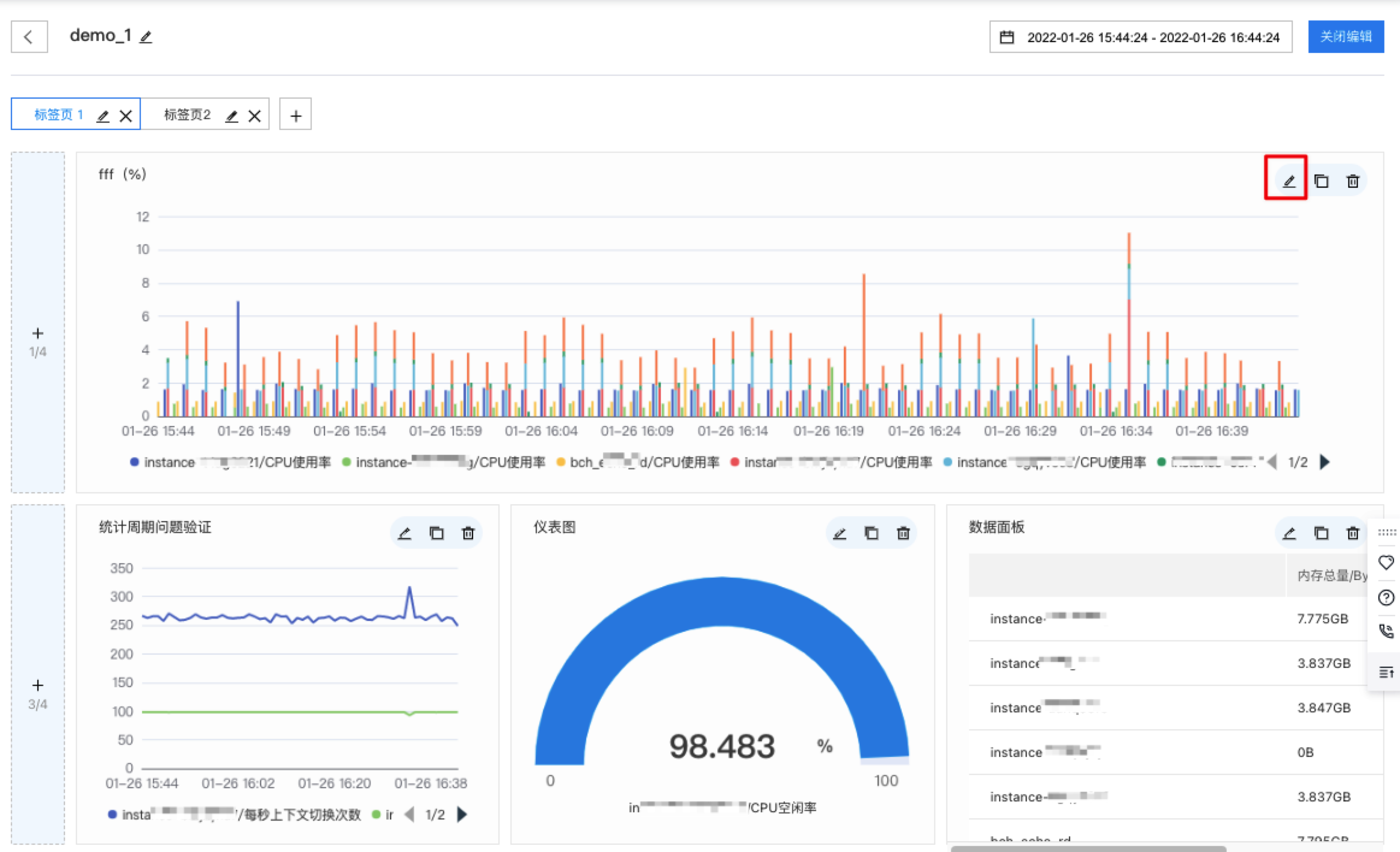

- 点击图表右上角的“编辑”按钮，进入配置图表页面。
- 编辑信息，点击<预览图表>后，点击<完成>即修改成功。

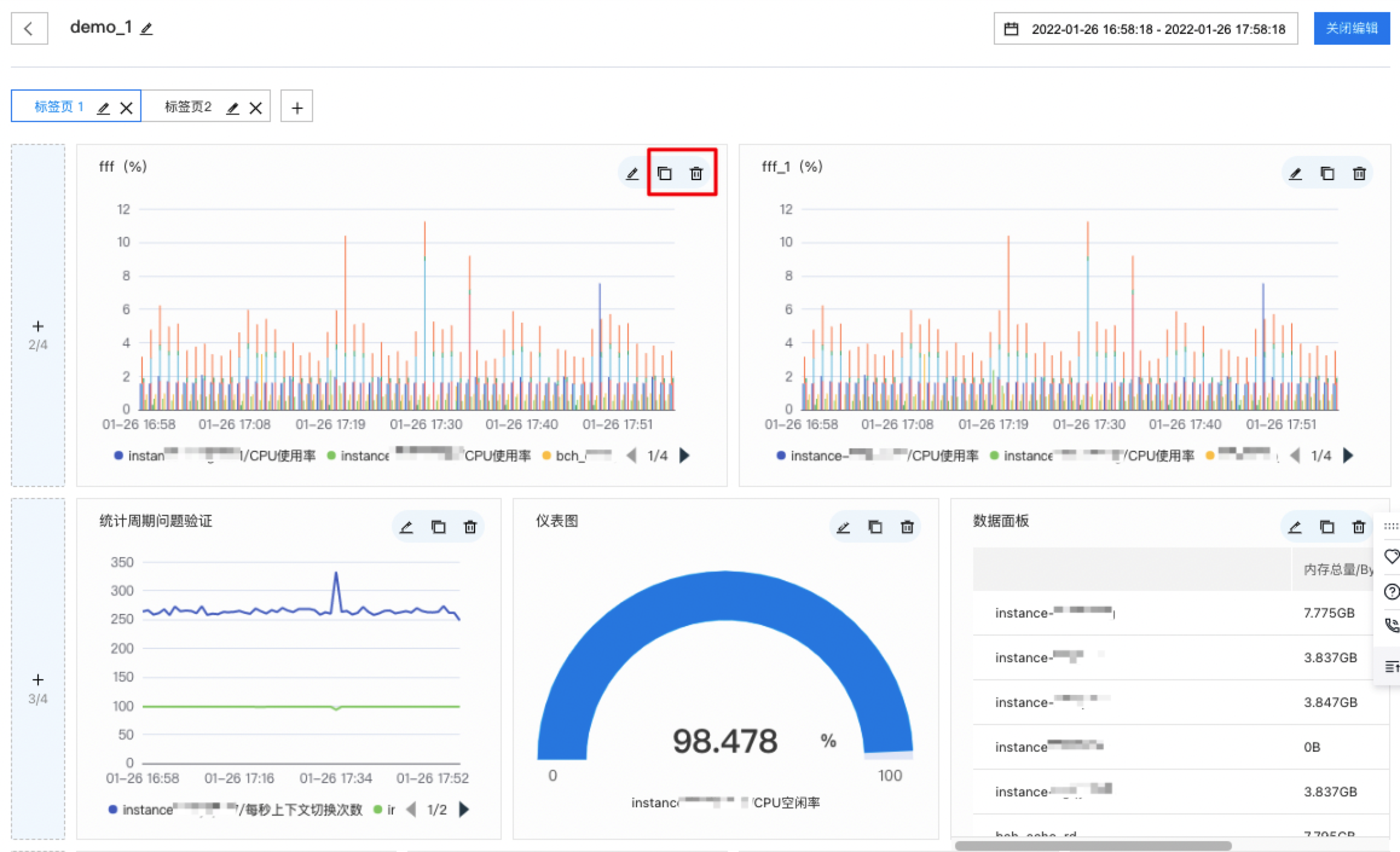

复制/删除图表
- 在左侧导航栏中点击<仪表盘>，进入仪表盘列表页面。
- 点击仪表盘名称，进入仪表盘详情页面。
- 点击页面右上方的<开启编辑>按钮，页面进入编辑状态。
- 点击图表右上角的“复制”/“删除”按钮，即可完成图表的复制/删除操作。
移动图表
- 在左侧导航栏中点击<仪表盘>，进入仪表盘列表页面。
- 点击仪表盘名称，进入仪表盘详情页面。
- 点击页面右上方的<开启编辑>按钮，页面进入编辑状态。
- 长按图表拖动即可为图表排序。
