文档简介：
本文介绍了流程定义语言的基本知识和相关使用示例。
流程定义语言
流程定义语言是一种基于 YAML 的结构化语言，用于定义状态机、节点，包括负责执行的 operation 节点，决定下一跳的 switch 节点，停止执行并抛出错误的 fail 节点等各类节点，这些节点组合起来可以构建复杂的业务逻辑。
下面为一个简单示例，工作流通过输入数据中的 doExec 值判断是否进入 operation 节点执行 CFC 函数。
name: demo start: demoSwitch version: 1.0.0 timeoutSeconds: 100 description: "XFlow
流程定义语言示例" states: - type: switch name: demoSwitch description: "whether to exec demo"
conditions: - condition: .doExec == true next: invokeFunc - condition: .doExec == false next: stop
- type: operation name: invokeFunc description: "invoke a function" resource: "brn:bce:cfc:su:
7c54a6e148:function:test:$LATEST" end: true - type: fail name: stop cause: "demo stopped"
| 字段 | 描述 |
|---|---|
| name(必需) | 流程定义语言的名字 |
| start(必需) | 用于指定流程的开始节点 |
| states(必需) | 节点定义的集合 |
| version(可选) | 版本信息，需要符合 semver 规则 |
| timeoutSeconds(可选) | 工作流的超时时间，单位为秒，最长为 172800，如果流程实际执行超过该时间则会被终止 |
| description(可选) | 描述信息 |
节点类型
节点是工作流的一个基本单元，所有的节点都定义在工作流的 states 参数里。每个节点都有自己的类型，在节点内部使用 type 参数来表示。目前工作流支持的节点类型如下：
-
传递节点（pass）
pass 节点可以直接生成常量数据，可用来在初始构建阶段提前占位，或通过修改输出调试工作流。
-
选择节点（switch）
根据节点的输入数据做条件判断，选择执行不同的分支节点。
-
等待节点（wait）
等待一段时间，不做其它操作。
-
失败节点（fail）
终止工作流的执行，并把结果执行标记为失败。
-
成功节点（succeed）
终止工作流的执行，并把结果执行标记为成功，类似编程语言中的 return 0;。
-
任务节点（operation）
负责调用 CFC 函数。
-
并行节点（parallel）
可在节点内定义多个子分支，并行执行。
-
循环节点（foreach）
循环处理数组数据，类似编程语言中的 for 循环。
节点拓扑关系
工作流开始运行时，首先进入 start 字段对应的节点。在一个节点内部, 定义 next: invoke 表示节点的下一跳指向为 invoke 节点，定义 end: true 表示该节点为结束节点，没有下一跳。在节点执行完成后，XFlow 就会根据这些定义来决定接下来的动作。
关于工作流的开始、结束、下一跳指向，在定义时需要遵循如下原则：
-
节点需要明确定义下一跳指向或结束
节点必须定义且只能定义 next 或 end 其中的一个，流程的最后一个节点需要定义 end: true。
fail/succeed 节点是一种特殊情况，它们表示工作流的执行已结束，已经内含了 end 逻辑，因此不允许再指定 next 和 end 参数。
-
只能有一个开始节点，可以有多个结束节点
一个工作流内可能会存在多个分支，比如 parallel 节点定义了两个同时执行的分支节点，每个分支的最后一个节点，都需要表明自己为结束节点，即定义 end: true。
-
节点有层级和分支之分，不同层级、分支的节点是隔离的
以 parallel 节点为例，parallel 节点内可定义多个节点分支，分支内的节点与 parallel 节点是父子关系，并不在一个层级，因此分支内的节点不可以用 next 指向上层级的节点，同样上层节点的 next 也不可以指向子层级。另外，不同分支的节点之间也是隔离的。

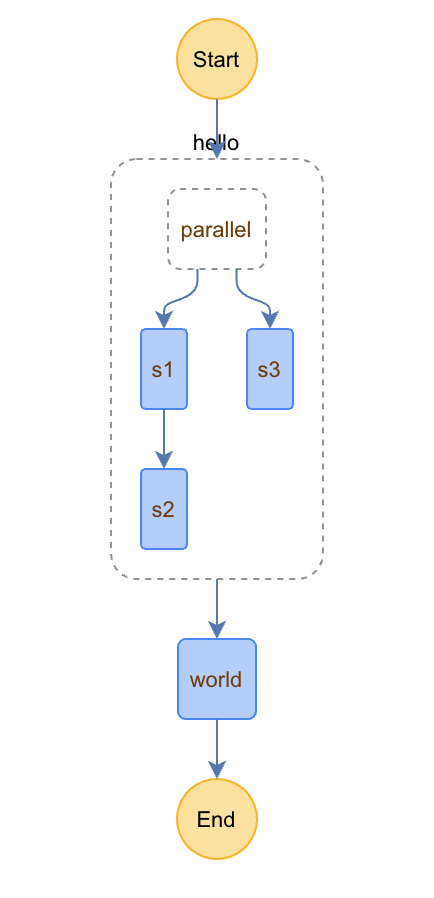

在下面示例中，s1、s2 节点在 hello 节点内部，因此它们的 next 不可以设置为外层的 world 节点。s3 节点与 s1、s2 虽然在一个节点，但它们属于不同分支，因此 s3 也不可以指向 s1、s2。
name: parallel-demo start: hello states: - type: parallel name: hello branches: - start: s1 states:
-
- type: pass name: s1 next: s2 - type: pass name: s2 end: true - start: s3 states: - type: wait name:
-
s3 seconds: 3 end: true next: world - type: succeed name: world
示例图如下所示：
