本文介绍如何创建一个百度云 CCE 云边集群（了解云边集群介绍请见 边缘集群概述）。

前提条件

1. 开通容器引擎 CCE 边缘集群公测申请
2. 云边集群 Master 节点需要支持公网访问，节点实例必须绑定 EIP，或确保 VPC 内有 NAT 网关，并且 Master 节点子网已添加到 NAT 路由
3. 开通 边缘计算节点 BEC 使用申请

4. 通过 边缘计算 BEC 控制台 准备好用于部署集群 Worker 节点的边缘云服务器，实例配置要求如下：

   • 实例必须绑定公网IP
   • 实例推荐系统盘100GB，其他规格根据业务需求选择即可

创建集群

1. 登录 百度智能云官网 ，点击右上角“管理控制台”，进入控制台。
2. 在控制台左侧导航栏，选择“产品服务 > 云原生 > 容器引擎 CCE”，进入“集群管理 > 集群列表”页面。

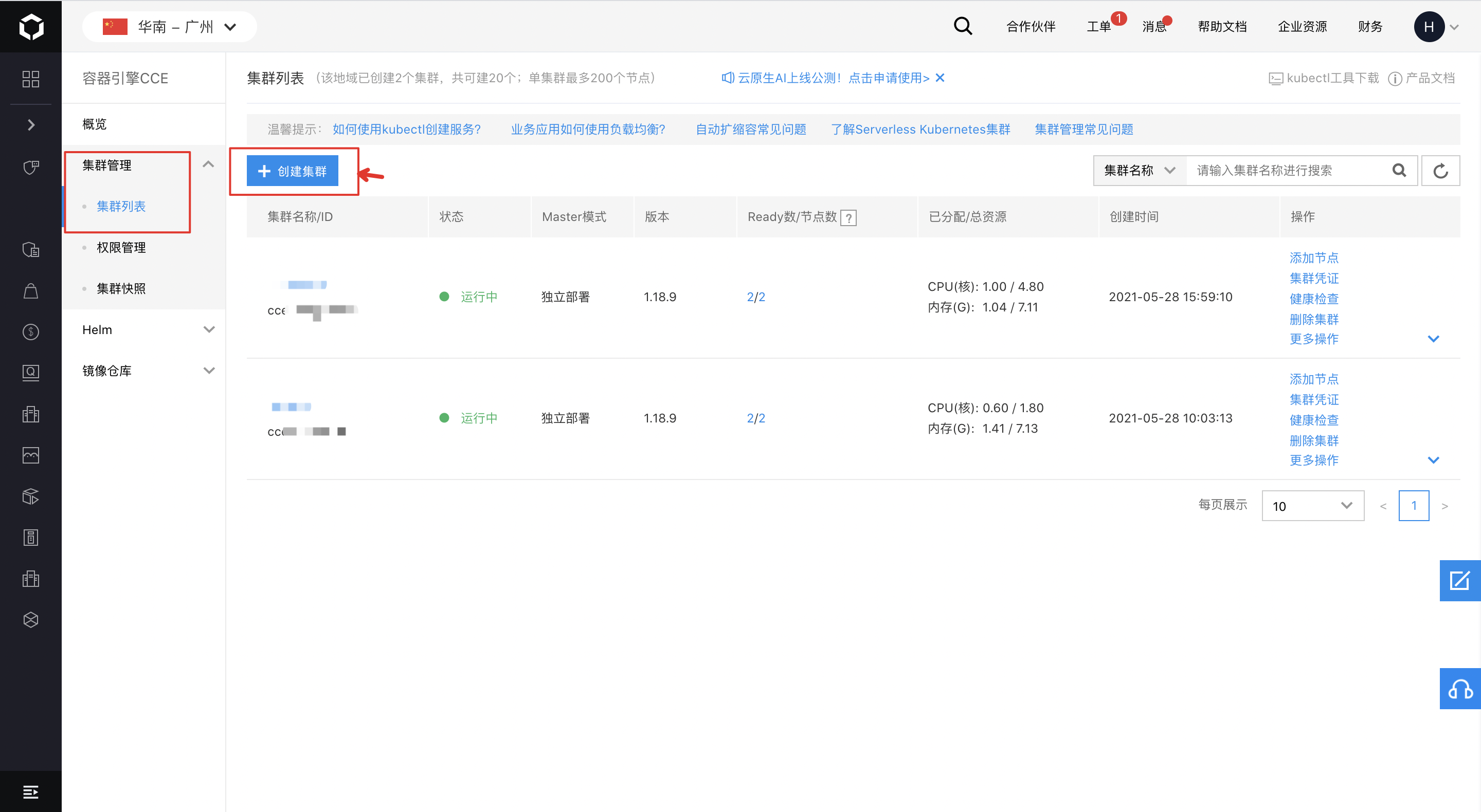

1. （可选）“集群列表”页面会显示所有已创建的 CCE 集群名称/ID、状态、Master 模式、K8S 版本等信息，并且可以通过集群名称等属性搜索集群，以及进行查看集群凭证等操作。
2. （可选）左上角选择集群所在地域（在云边集群中为 Master 节点实例所在的地域），请根据实际需求进行选择切换。容器引擎 CCE 服务目前支持华北—北京、华北—保定、华南-广州、华东-苏州、中国香港等地域。

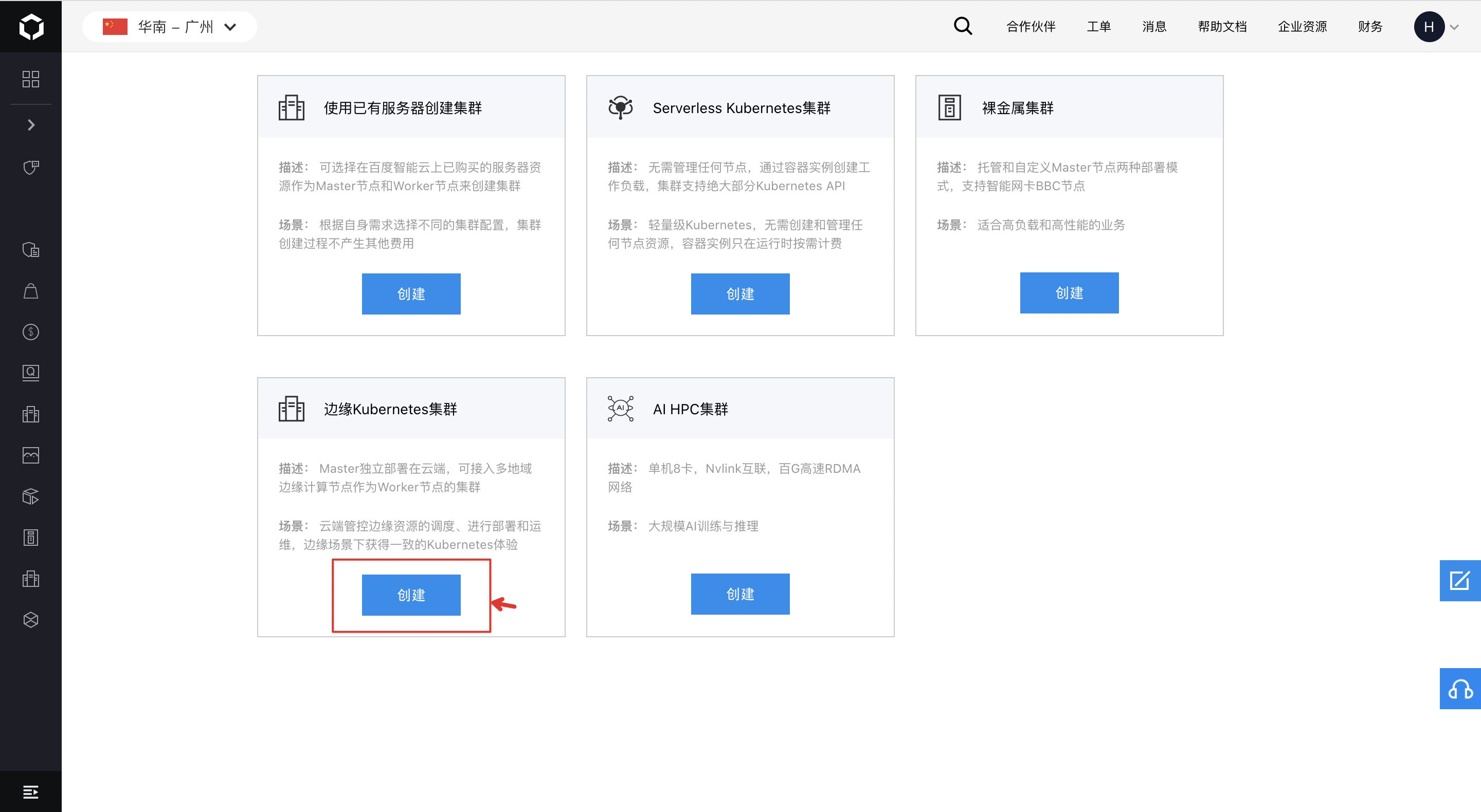

3. 点击“创建集群”按钮，进入选择“集群模板”页面，下滑至“边缘 Kubernetes 集群”，点击创建。

注：若创建按钮置灰，则需要点击“立即开通”申请公测白名单。

1. 根据集群创建导航指引，结合业务需求依次配置：集群基础配置、网络配置、Master 配置、Worker 配置，确认配置后提交创建。

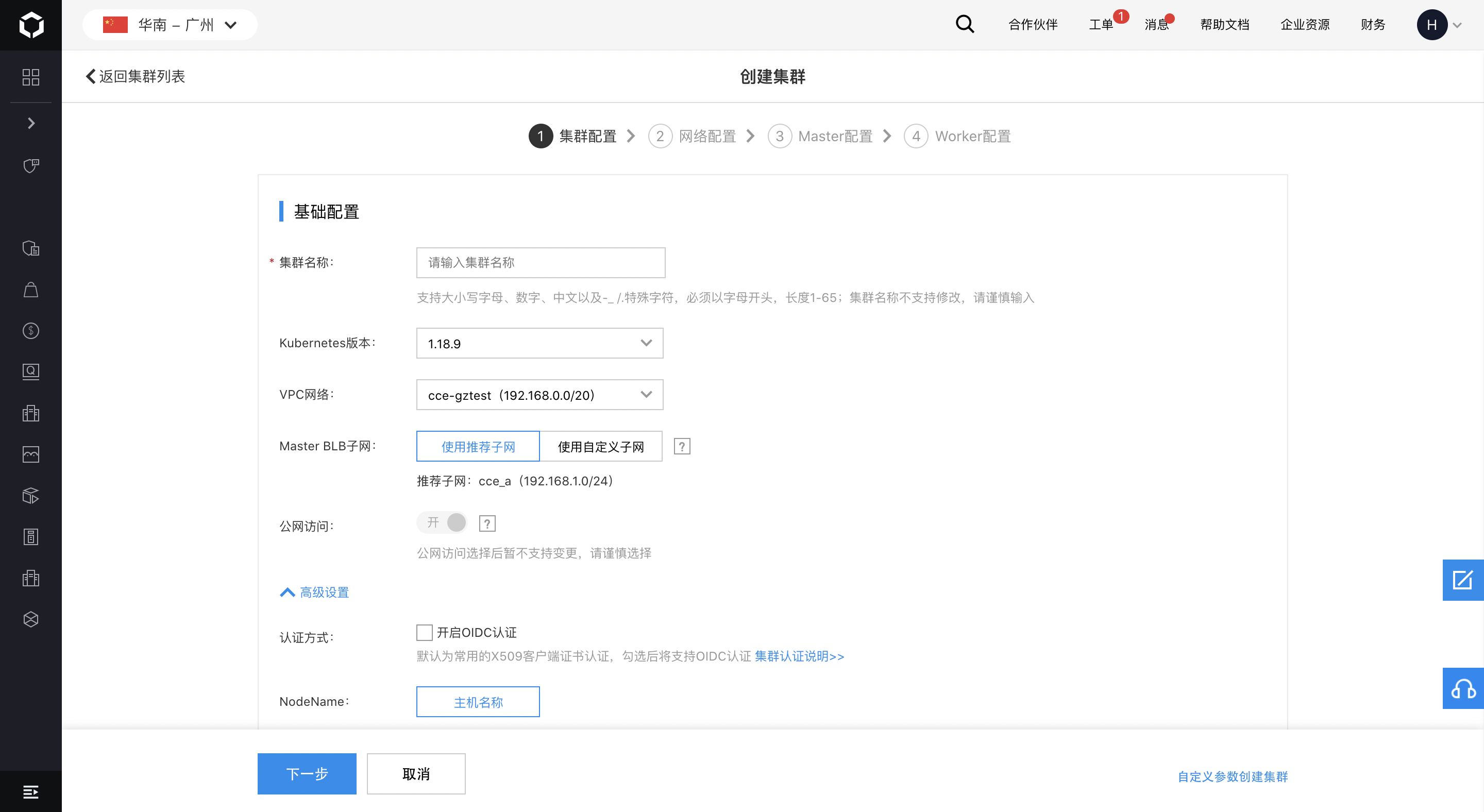

2. 集群配置：

   • 集群名称：设置集群名称，支持大小写字母、数字、中文以及-_ /.特殊字符，必须以字母开头，长度1-65。（注：集群名称不支持修改，请谨慎输入）
   • Kubernetes版本：云边集群目前仅支持 1.18.9 版本。
   • VPC网络：集群所在的 VPC 网络，云边集群中主要指 Master 节点实例以及默认创建的 BLB 实例所在的 VPC 网络。
   • Master BLB子网：CCE 将使用该子网默认为集群的 API Server 创建内网负载均衡 BLB 实例作为访问入口。（注：不能选择 NAT 子网）
   • 公网访问：若开启公网访问，CCE 将为 Master BLB 创建并挂载公网 IP，允许公网访问集群的 API Server。（注：云边集群的边缘节点需要通过公网与云端 API server 进行交互，默认开启公网访问，且不可变更）
   • 高级设置：高级设置与普通集群一致，若没有特殊需求保持默认状态即可。（注：云边集群的节点 Nodename 仅支持主机名称）

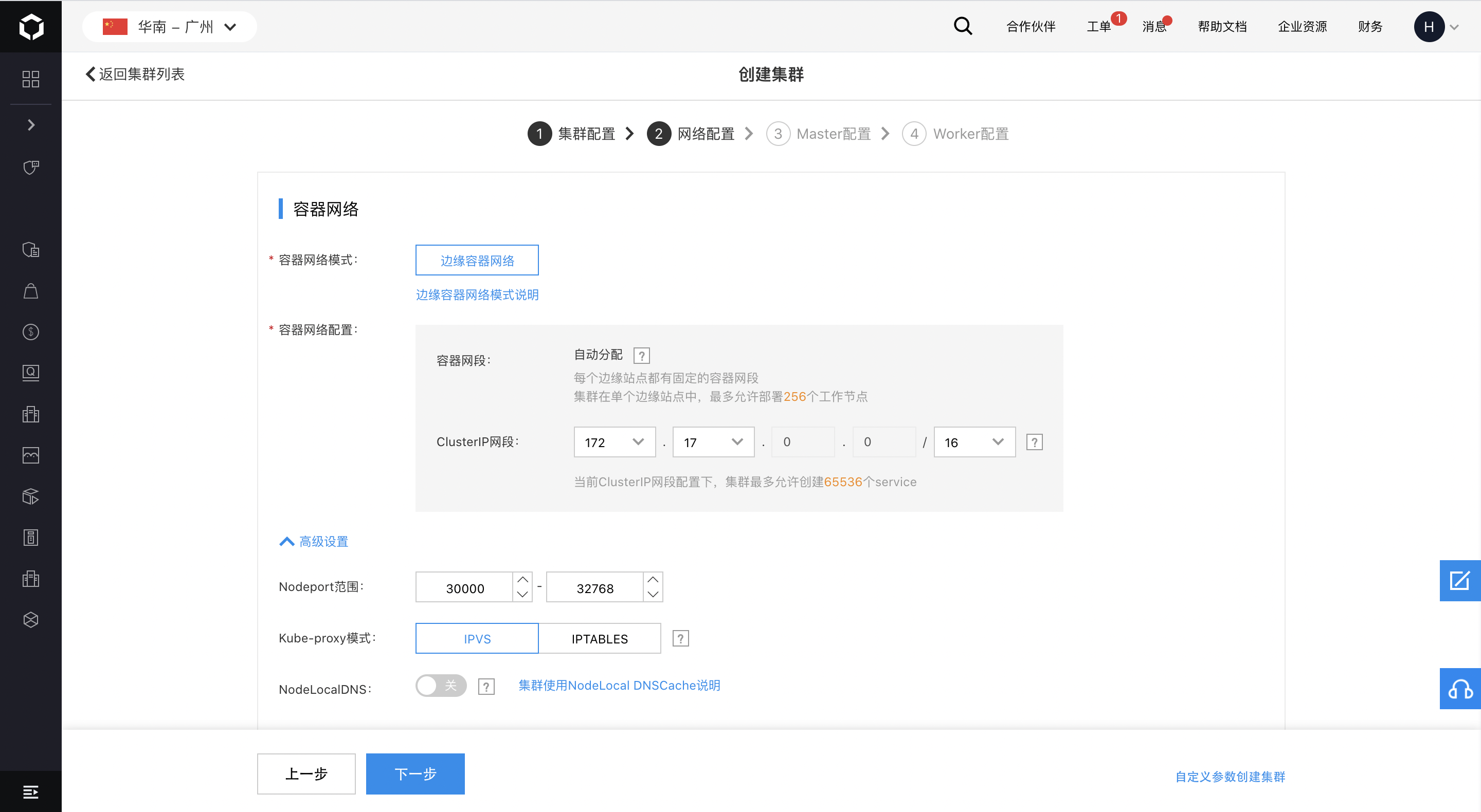

1. 网络配置：

   • 容器网络模式：云边集群的容器网络模式是基于开源网络方案 calico 实现的，即“边缘容器网络”，在此不必进行选择。
   • 容器网络配置：容器网段为Pod所在网段，云边集群为每个边缘站点自动分配容器网段，无需进行设置，分配情况见 边缘站点容器网段 （集群在单个边缘站点中，最多允许部署256个工作节点）。ClusterIP 指通过集群内部IP暴露服务，服务在集群内部可被访问。ClusterIP 网段即服务IP网段，需与节点网络、节点子网、容器网段相互独立，由用户自定义 172、192 网段，请提前根据集群服务规模进行规划服务网段。
   • 高级设置：高级设置为 Nodeport 范围、Kube-proxy 模式、NodeLocalDNS，与普通集群一致，详情可查看普通集群的介绍，若没有特殊需求保持默认状态即可。

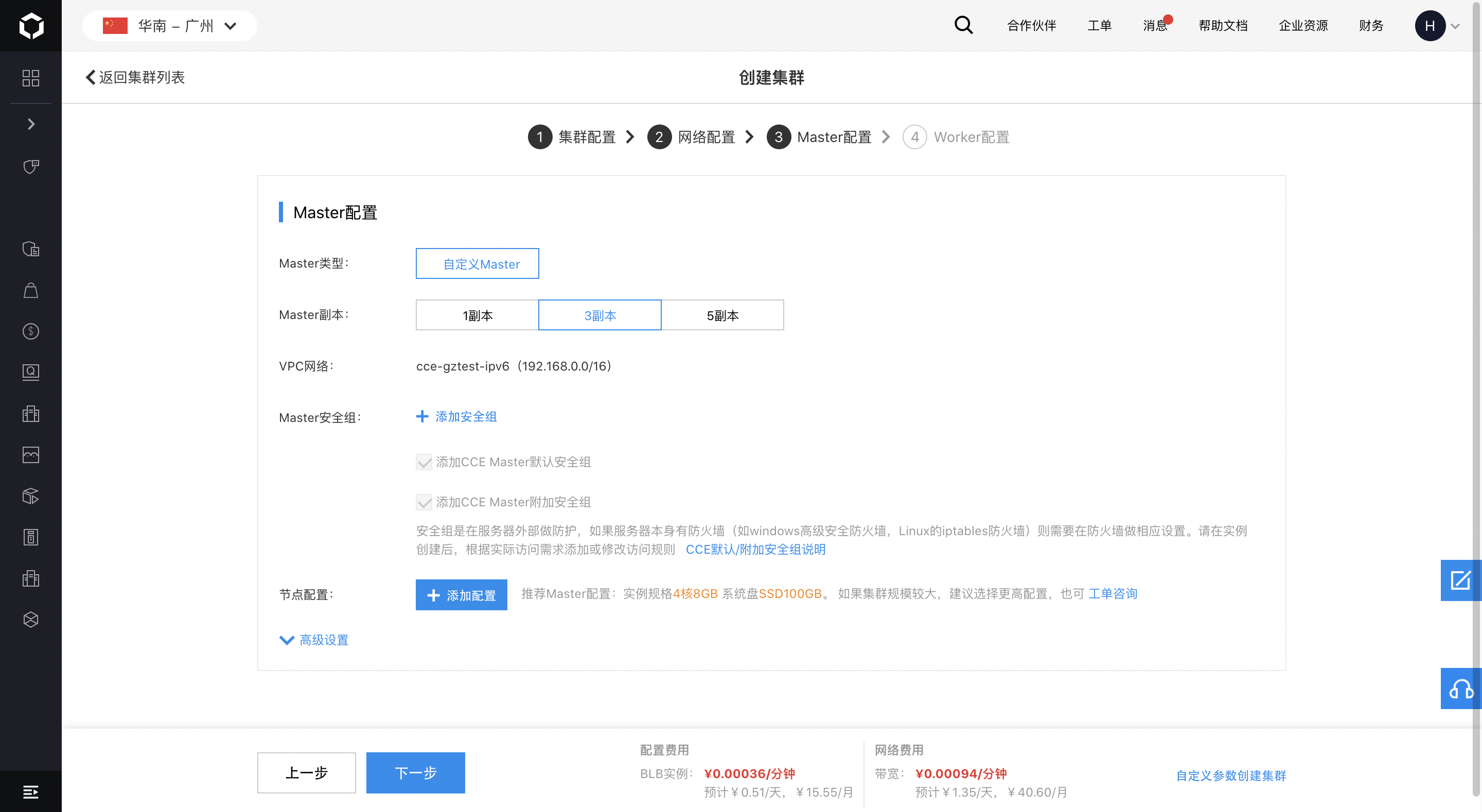

1. Master 配置：

   • 云边集群的 Master 节点部署在云端，即将云服务器 BCC 作为 Master 节点，目前仅支持“自定义 Master”类型，即用户能够自主管理维护 Master 节点以及集群的管控组件。创建方式与普通集群一致，支持新建节点与添加已有节点的方式创建，配置参数可参考普通集群。

注：

（1）Master 副本数默认为三副本，建议选择多副本 Master 以保障集群的高可用；

（2）Master 安全组支持多安全组，且默认选中 CCE Master 默认安全组，其中包含了云边集群正常访问必需的安全组规则，建议不要取消勾选。

（3）云边集群 Master 节点需要公网访问，节点实例必须绑定 EIP，或确保 VPC 内有 NAT 网关，并且 Master 节点子网已添加到NAT路由。

1. Worker 配置：

   • 云边集群的 Worker 节点部署在边缘，目前仅支持使用已有节点创建的方式，所以请提前在 BEC 控制台中创建好 BEC 实例（必须绑定公网 IP）。云边集群支持跨边缘站点、跨实例组选择多个 BEC 实例进行部署。其他的节点配置与普通集群一致，配置参数可参考普通集群。

注：云边集群暂不支持 BEC 实例的重装系统，需要对选择的实例进行密码确认。

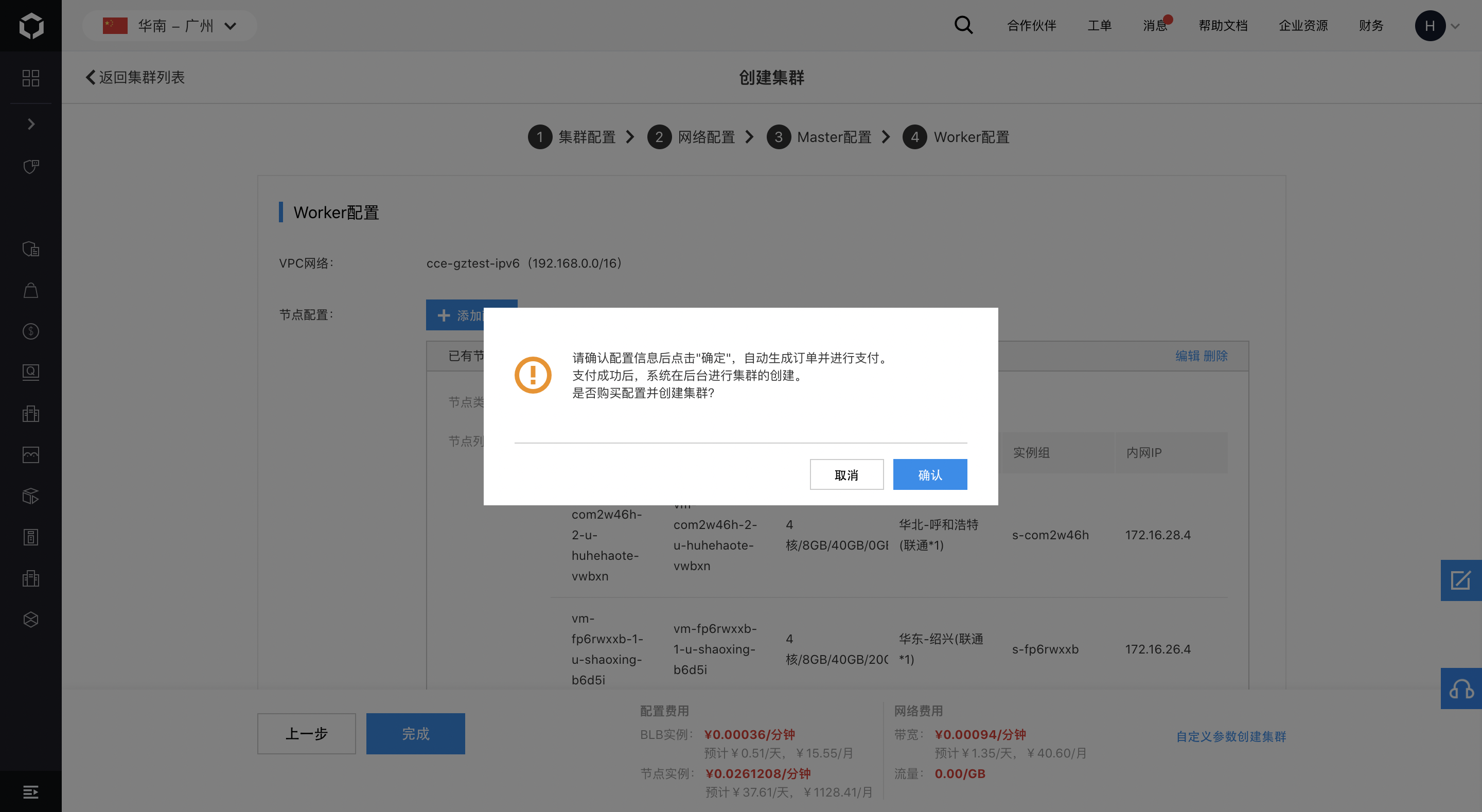

1. 确认所有配置后，点击“完成”，在二次确认弹窗中，点击“确认”，即开始创建集群。

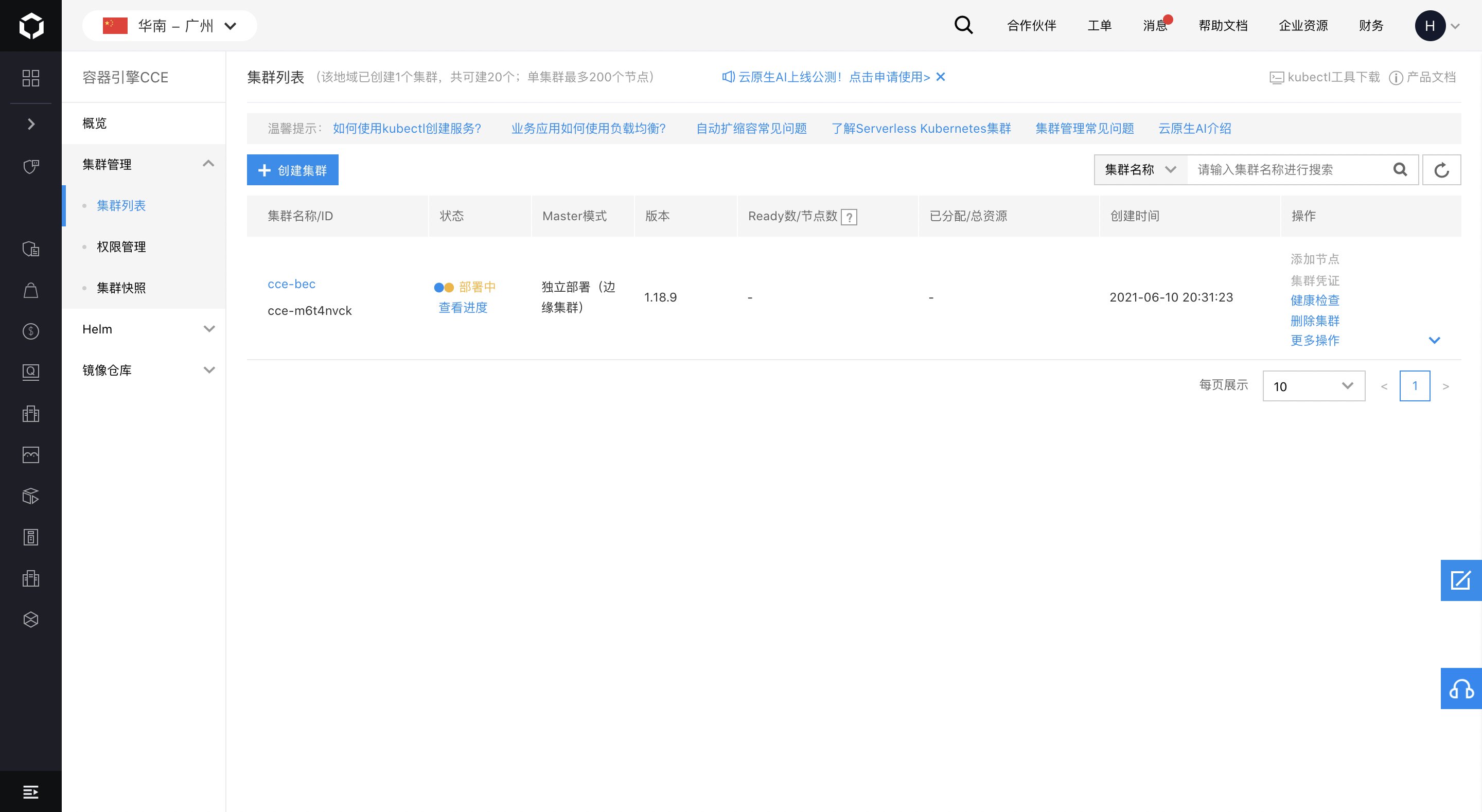

1. 返回“集群列表”页面，可查看集群的部署进度，集群部署大概需要 5-10 分钟。

操作集群

CCE 集群创建后，您可以在 CCE 控制台查看已有集群列表和集群详情，以及对集群进行操作。

查看详情

1. 进入“产品服务>云原生>容器引擎CCE”，点击“集群管理>集群列表”，可看到用户已创建的集群列表。
2. 如果集群较多，可以通过“集群名称”进行快速搜索。

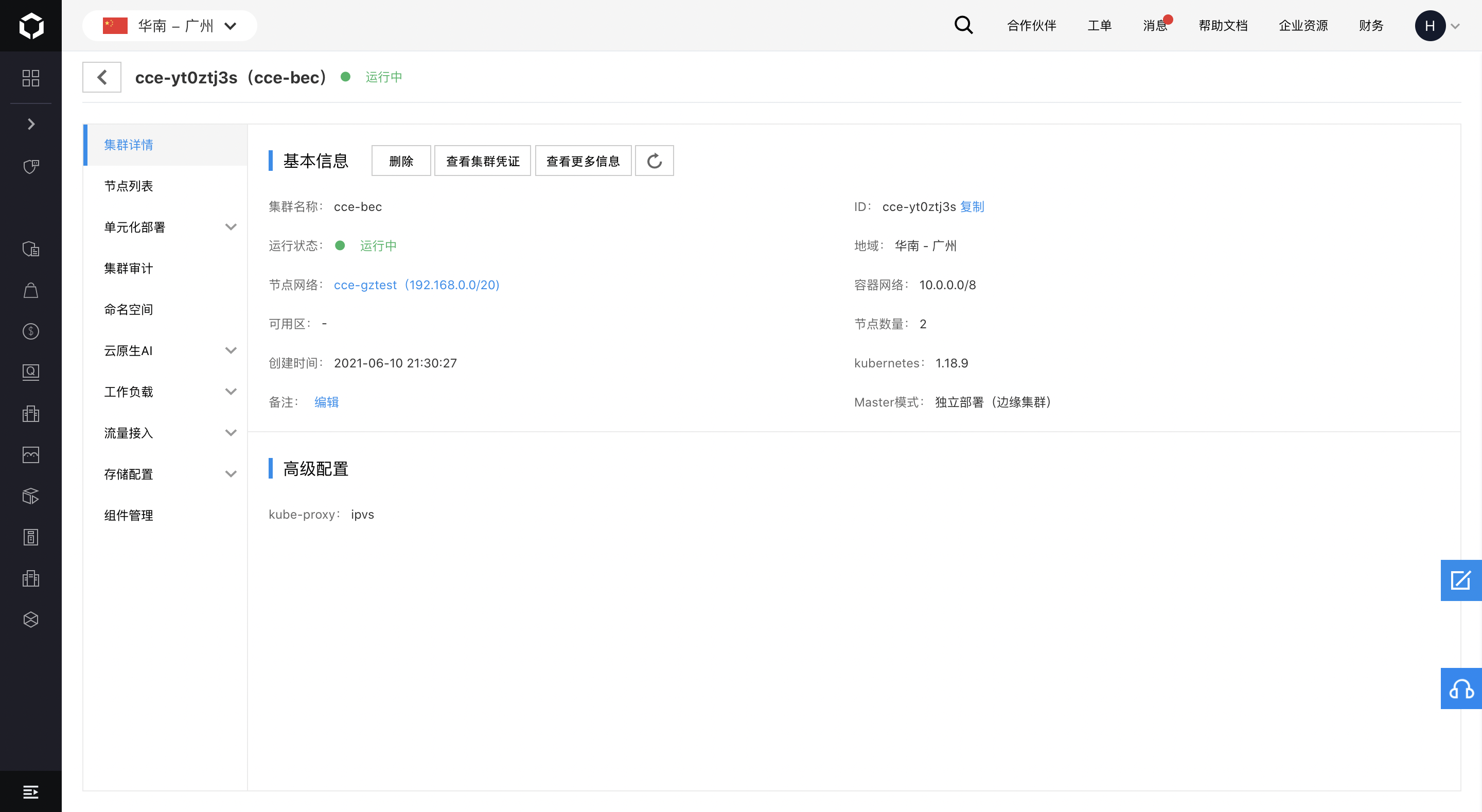

3. 在集群列表中“集群名称/ID”列点击集群名称，进入“集群详情”页面，查看集群详细信息。

可以查看集群的基本信息和高级配置：

基本信息包括集群名称、集群ID、集群运行状态、集群所在地域（云边集群中指云端 Master 节点所在地域）、节点网络（云边集群中指云端 Master 节点所在 VPC 网络）、容器网络、可用区（指 Worker 节点所在可用区，云边集群的边缘节点属于边缘站点，不存在可用区的概念）、节点数量、创建时间、Kubernetes 版本、备注、Master 模式（当前云边集群仅支持“独立部署（边缘集群）”）；

高级配置即用户所选的 kube-proxy 模式。

集群凭证

在集群列表的操作列中，点击“集群凭证”，或在集群详情页面中，点击“查看集群凭证”，即可查看并下载用于通过 Kubectl 连接集群，进行内网或公网访问的 kubeconfig 文件。

删除集群

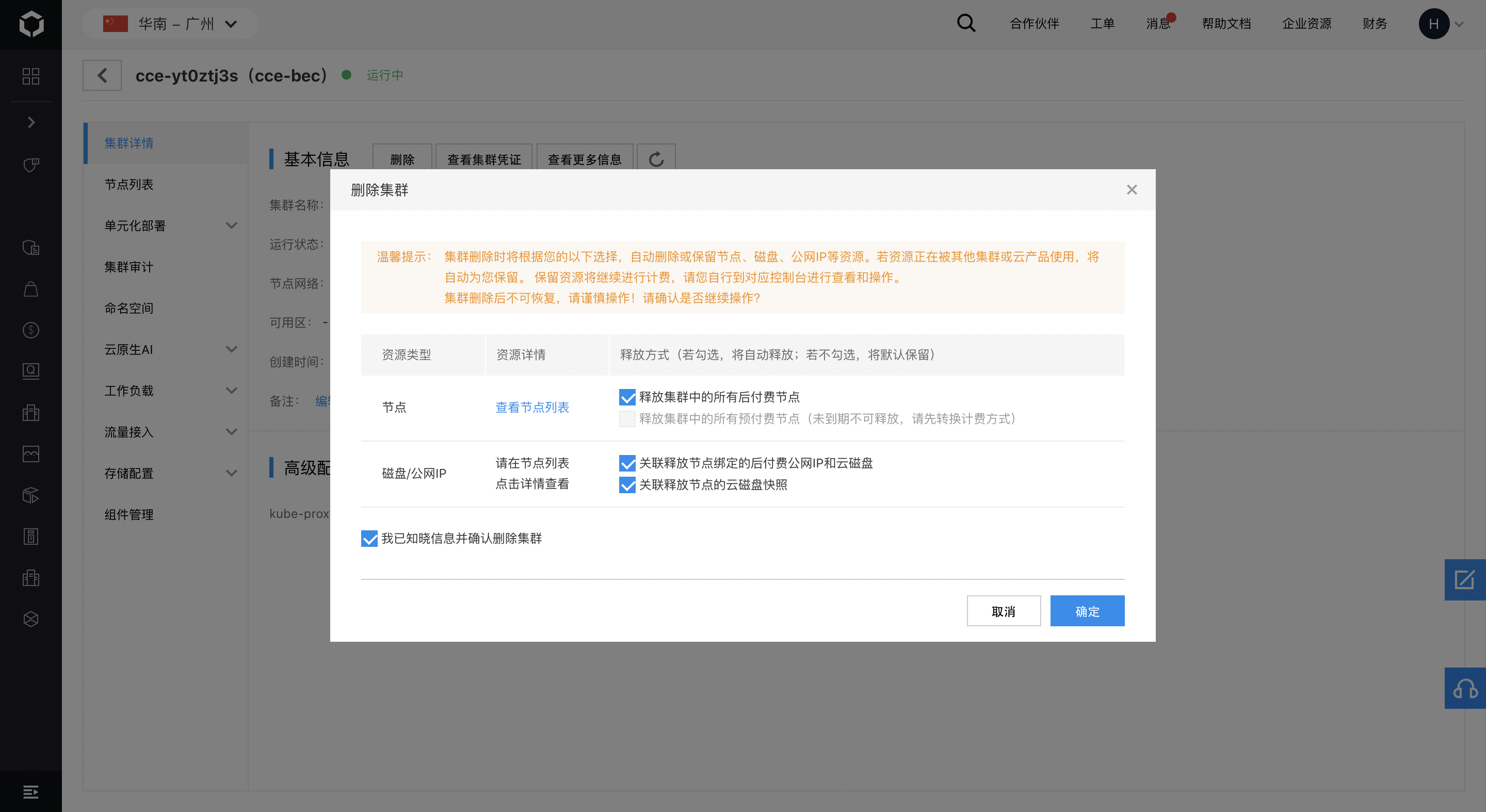

在集群列表的操作列中，点击“删除集群”，或在集群详情页面中，点击“删除”按钮，再在二次确认弹窗中，选择是否释放关联资源后（若不释放，关联资源将保留，并继续计费），点击“确定”，即开始删除集群。

注：集群删除后不可恢复，请谨慎操作！
