管理虚拟节点
本文档主要介绍虚拟节点和BCI，以及如何通过在CCE中创建虚拟节点创建BCI Pod。
虚拟节点和百度智能云容器实例BCI
百度智能云容器实例BCI提供无服务器化的容器资源。您只需提供容器镜像及启动容器所需的配置参数，即可运行容器，而无需关心这些容器如何被调度部署到底层的物理服务器资源中。BCI服务将为您完成IaaS层资源的调度和运维工作，从而简化您对容器的使用流程，降低部署和维护成本。同时BCI只会对您创建容器时申请的资源计费，因此实现真正的按需付费。

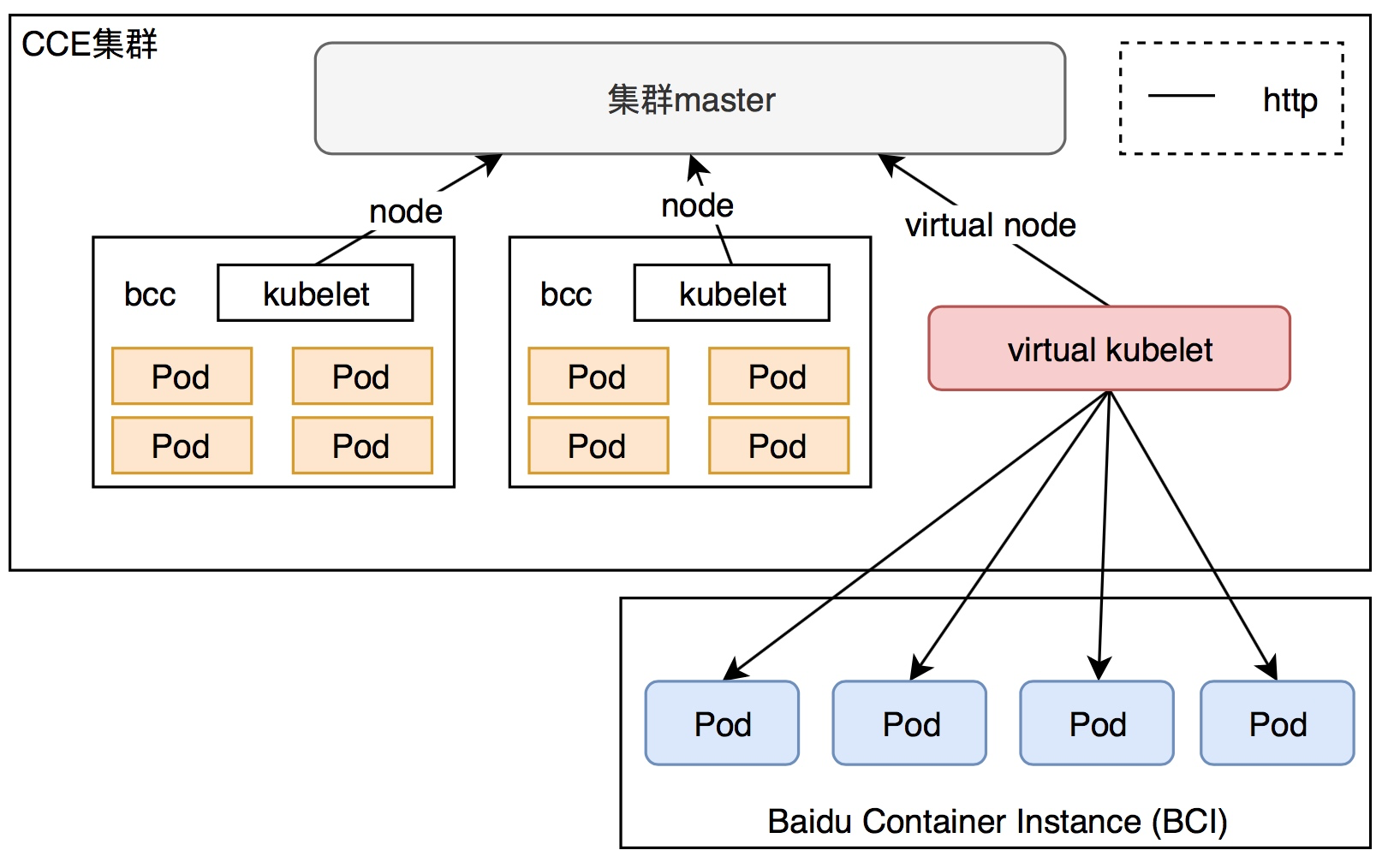

虚拟节点Virtual Node来源于Kubernetes社区的virtual-kubelet技术，实现了在CCE集群中调度BCI实例，使用户无需购买物理集群节点即可快速启动和编排容器。启动容器的数量不受物理节点的容量限制，赋予了集群极大的弹性伸缩能力。
准备工作
- 注册百度账号，并完成实名认证。
- 开通百度智能云容器实例服务。登录容器容器实例控制台开通相应的服务。
- 创建一个容器集群，操作步骤参考创建集群。
操作指南
新版本集群（集群id为cce-开头）和老版本集群（集群id以c-开头）操作有所不同，请根据需要添加虚拟节点的目标集群选择对应的操作。
- 新版本集群操作步骤
- 老版本集群操作步骤
新版本集群（集群id为cce-开头）
创建虚拟节点

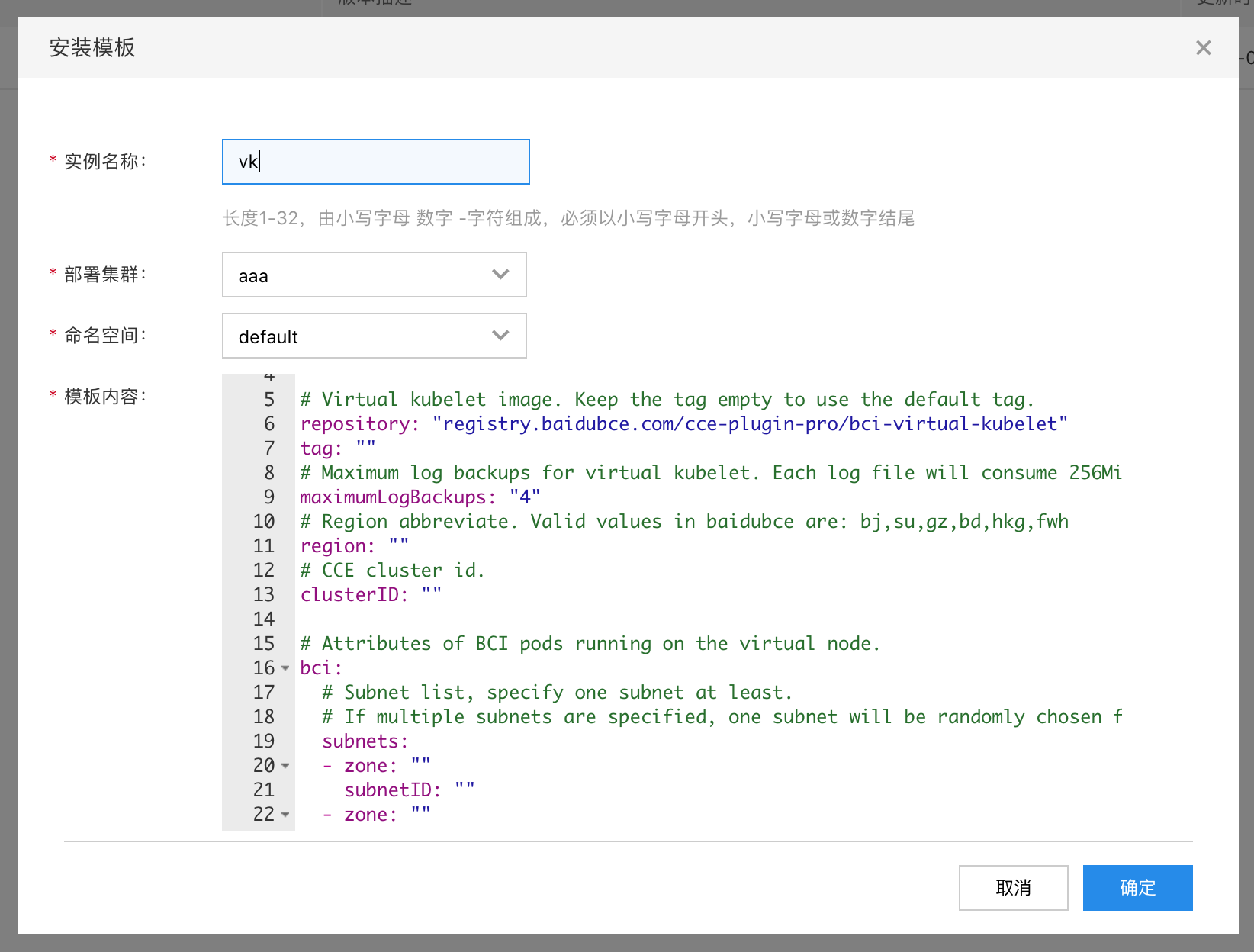

登录CCE管理控制台，点击 Helm-Helm模板-百度智能云模板，选择cce-virtual-kubelet模板进行安装。百度智能云模板标签页下包含较多模板，可以搜索模板名称cce-virtual-kubelet快速找到对应模板。点击安装按钮，完成模板参数后填写安装即可。
安装参数说明（带有*号的参数为用户必填项）：
| 参数 | 描述 | 获取方式 | 示例 |
|---|---|---|---|
region* |
地域 | 填写所在地域的英文缩写，仅支持开放BCI产品的地域 | bj |
clusterID* |
CCE集群id | 从集群列表页获取 | cce-abcd1122 |
bci.subnets* |
创建BCI的子网信息，需要填写子网id和子网所属可用区。 至少填写一个子网；指定多个子网时，每次创建会从子网列表中随机选择一个。 |
从私有网络VPC-子网页面获取 |
- subnetID: sbn-4syxw5hsuc7e zone: zoneC |
bci.securityGroupID* |
安全组ID | 从私有网络VPC-安全组页面获取 | g-f90242zt83dd |
repository |
virtual-kubelet镜像repository，需要覆盖默认值时填写 | - | registry.baidubce.com/cce-plugin-pro/bci-virtual-kubelet |
tag |
virtual-kubelet镜像tag，默认为空则使用默认值，需要覆盖默认值时填写 | - | latest |
maximumLogBackups |
virtual-kubelet组件日志文件保留，每份日志文件将占用所在节点/var/log下256Mi空间 | - | "4" |
virtualNode.nodeCount |
需要创建的虚拟节点数量，默认为1 | - | 1 |
virtualNode.nodeNamePrefix |
虚拟节点名称前缀，虚拟节点将按照<前缀>-0，<前缀>-1, ... 依次命名 | - | bci-virtual-kubelet |
virtualNode.cpuCapacity |
虚拟节点CPU Capacity | - | "1000" |
virtualNode.memoryCapacity |
虚拟节点Memory Capacity | - | "4Ti" |
virtualNode.podsCapacity |
虚拟节点Pods Capacity | - | "1000" |
virtualNode.ephemeralStorageCapacity |
虚拟节点Ephemeral Storage Capacity | - | "40Ti" |
virtualNode.enableNodeLease |
是否开启Node Lease，K8S 1.14版本以上建议开启 | - | true |
virtualNode.enablePodCache |
是否开启Pod Cache，可以提升Pod并发创建性能，无特殊需求建议开启 | - | true |
endpoints.apiserver |
K8S APIServer Endpoint，默认为空则通过集群Service访问，需要覆盖时填写 | - | "https://192.168.0.1:6443" |
virtualNode.ccegateway |
CCE Gateway Endpoint，默认为空则使用默认值，需要覆盖时填写 | - | "cce-gateway.baidubce.com" |
virtualNode.bci |
BCI服务Endpoint，默认为空则使用默认值，需要覆盖时填写 | - | "bci.baidubce.com" |
完成模板安装后，集群中出现名为bci-virtual-kubelet-0的节点（如果自行修改过nodeNamePrefix则节点名称与之匹配），即标识虚拟节点创建成功。
$ kubectl get nodes
NAME STATUS ROLES AGE VERSION
192.168.0.96 Ready <none> 1d v1.16.8
bci-virtual-kubelet-0 Ready agent 1m v1.16.8-vk-baidu-bci-cce-stack_2021-08-24-1_PD_BL-2-g3d4f706f
若未能成功创建虚拟节点，可以通过 kubectl get po -n kube-system -l app=bci-virtual-kubelet 查看virtual-kubelet状态及相应日志进行检查。
在虚拟节点启动Pod
相较于常规Pod，需要在Pod Spec中添加如下的nodeSelector和tolerations字段，才能将Pod调度到虚拟节点上。
Pod Spec示例：
spec:
nodeSelector:
type: "virtual-kubelet"
tolerations:
- key: "virtual-kubelet.io/provider"
operator: "Equal"
value: "baidu"
effect: "NoSchedule"
调度到虚拟节点上的Pod会以BCI Pod的形式启动。
更多BCI Pod配置项说明请参考配置BCI Pod
删除虚拟节点
- 通过kubectl drain <node name> --force操作停止虚拟节点上的所有Pod。
- 在 Helm-Helm实例页面，选择相应集群和namespace，删除虚拟节点对应的cce-virtual-kubelet实例。
- 通过命令kubectl delete node <node name>删除虚拟节点。
注意: 当集群中存在分配在虚拟节点上的BCI Pod时，卸载cce-virtual-kubelet组件会导致BCI实例的残留。
老版本集群（集群id以c-开头）
创建虚拟节点

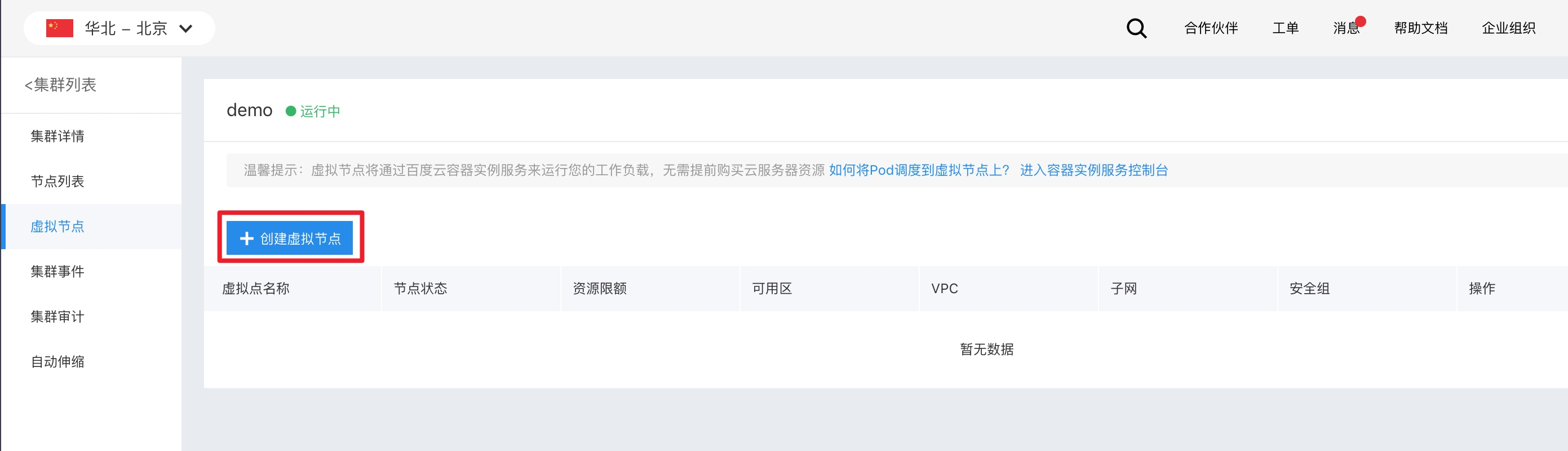

登录CCE管理控制台，点击需要添加虚拟节点的集群，选择左侧导航栏中的虚拟节点标签，点击页面上的创建虚拟节点按钮。
注意: 如果用户尚未开通容器实例服务，创建按钮将置灰，点击创建按钮会提示需要开通容器实例服务。
点击创建按钮后，进入虚拟节点创建页面，相关参数说明如下：
基本信息定义了虚拟节点的属性：
| 参数 | 含义 | 备注 |
|---|---|---|
| 虚拟节点名称 | 虚拟节点名称，会在页面虚拟节点列表和kubernetes node列表中展示 | 同一个集群中节点名称不可重复 |
| CPU使用限额 | 虚拟节点的CPU Quota，限制虚拟节点上可以调度的BCI实例CPU总量 | 需要显式声明BCI Pod的resource quota才会生效 |
| 内存使用限额 | 虚拟节点的Memory Quota，限制虚拟节点上可以调度的BCI实例内存总量 | 需要显式声明BCI Pod的resource quota才会生效 |
容器实例属性定义了在虚拟节点上启动的BCI实例的属性：
| 参数 | 含义 | 备注 |
|---|---|---|
| VPC | BCI实例所在VPC | 如果选择VPC与集群所在VPC不同，可能导致网络地址的冲突，详见网络冲突说明 |
| 可用区及子网 | BCI实例所在的可用区及子网 | 只显示对应VPC下可以创建BCI实例的可用区及子网 |
| 安全组 | 应用于BCI实例的安全组 | - |

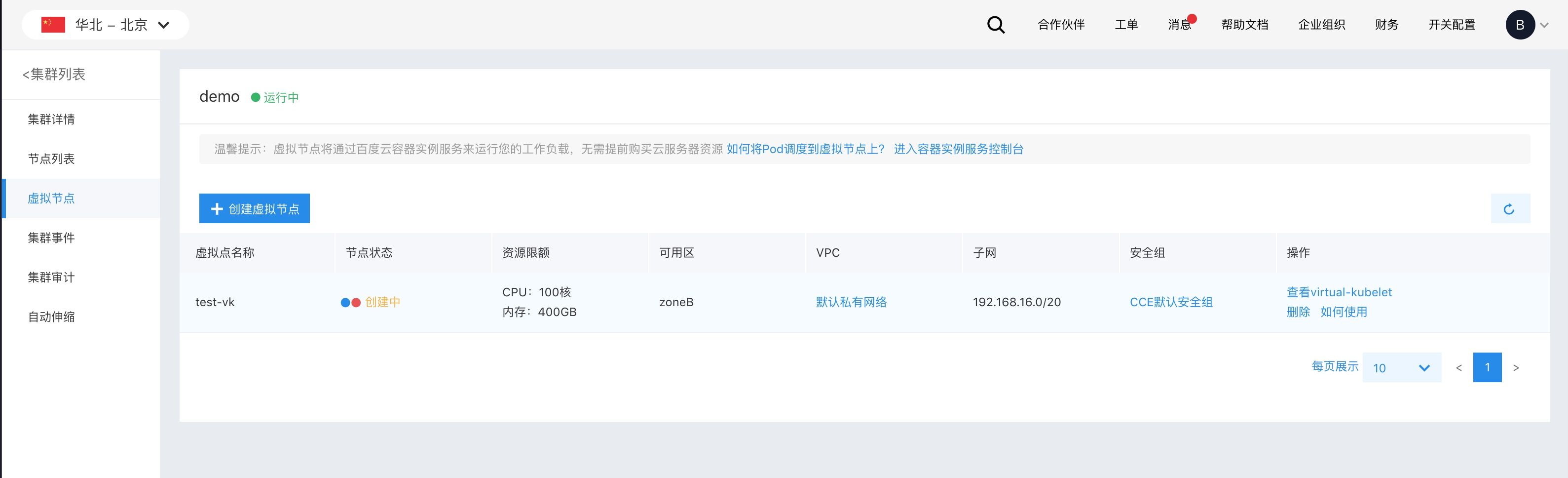

点击确认后跳转到虚拟节点列表页面，列表中会展示刚刚添加的虚拟节点及其状态。
管理虚拟节点
在虚拟节点列表中，可以查看虚拟节点当前的状态，以及虚拟节点的属性信息。
- 虚拟节点名称：虚拟节点名称。
-
虚拟节点状态：
- 创建中：虚拟节点正在创建中，一般创建时间不超过一分钟。
- 正常：虚拟节点Ready，可以将Pod调度到虚拟节点上启动对应的BCI实例。
- 异常：虚拟节点NotReady，可以查看对应的virtual-kubelet排查异常原因。
- 删除中：点击删除按钮后，虚拟节点状态会变为删除中，直至该虚拟节点被完全删除。
-
操作：
- 查看virtual-kubelet：查看该虚拟节点对应的virtual-kubelet运行状态。
- 删除：删除该虚拟节点。
- 如何使用：提供将Pod调度到对应虚拟节点需要指定的Pod Spec字段。
在虚拟节点启动Pod
相较于常规Pod，需要在Pod Spec中添加如下的nodeSelector和tolerations字段，才能将Pod调度到虚拟节点上。
spec:
nodeSelector:
type: "virtual-kubelet"
tolerations:
- key: "virtual-kubelet.io/provider"
operator: "Equal"
value: "baidu"
effect: "NoSchedule"
调度到虚拟节点上的Pod会以BCI Pod的形式启动。
更多BCI Pod配置项说明请参考配置BCI Pod。
删除虚拟节点
在虚拟节点列表中点击对应虚拟节点的删除按钮，确认需要删除的虚拟节点后，点击确认，虚拟节点进入删除中状态，直至在列表中不可见即为删除成功。
如果删除时提示禁止删除，请参考为什么无法删除虚拟节点。
为什么创建虚拟节点时提示有网络冲突
当创建虚拟节点时，选择集群所在VPC（称为VPC A）以外的其他VPC（称为VPC B）作为容器实例VPC后，虚拟节点上运行的BCI实例将运行在B VPC中。
VPC A与VPC B的地址空间可能存在重合，同时CCE集群容器网络也会占用A VPC地址空间以外的一段地址作为容器网段，这段地址也可能会和VPC B的地址空间存在重合。因此，BCI Pod的IP地址代表的是VPC B中对应的网络地址，在VPC A中可能存在另一个实体拥有相同的IP地址。此时如果在集群中访问BCI实例的IP地址，实际访问到的对象并不是该BCI实例，而是VPC A中的拥有相同IP地址的网络实体，此时就可能会出现非预期的访问结果。

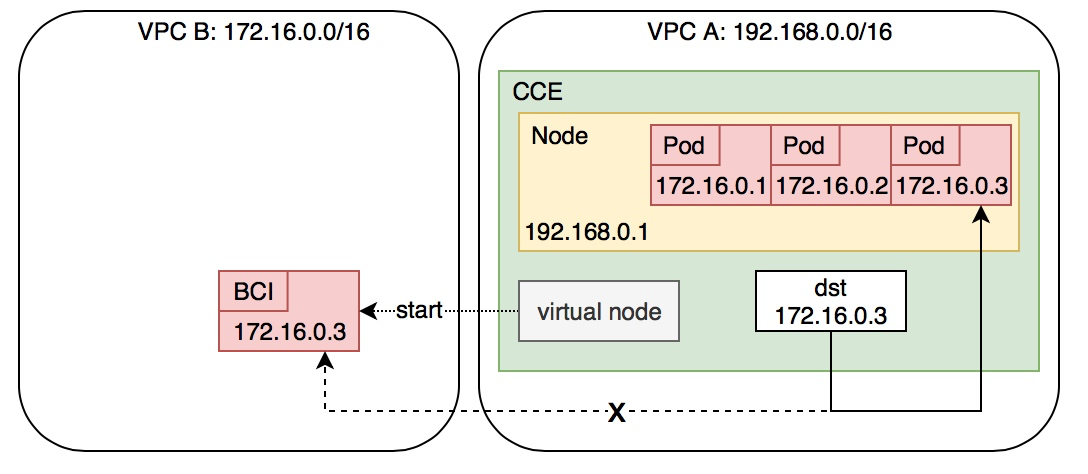

即下图中在VPC A中访问172.16.0.3的流量并不会走虚线路径打到BCI实例上，而是会走实线路径打到集群中的另一个Pod。
如果在充分理解这种场景可能带来的问题的情况下，仍有业务场景需要在VPC B中调度容器实例，可以继续进行创建。
我们强烈建议仅让CCE集群调度处于与集群相同VPC的BCI实例。
为什么无法删除虚拟节点
当仍有运行中的BCI实例位于某个虚拟节点时，CCE不允许删除该虚拟节点，因为直接删除虚拟节点可能导致运行在该虚拟节点上的BCI实例泄漏。
通常情况下我们无需删除虚拟节点，虚拟节点不同于真实节点，不会占用集群计算资源。如果用户需要删除虚拟节点，我们建议手动停止运行在虚拟节点上的Pod，或者驱逐虚拟节点上的所有Pod。
驱逐虚拟节点上的Pod可以使用kubectl命令行工具执行以下命令进行操作，假设需要删除的虚拟节点名称为bci-virtual-kubelet-0:
$ kubectl drain bci-virtual-kubelet-0 --force
