概述
集群拓扑是可视化展示实例的拓扑结构，便于您直接了解集群信息，无须多次切换实例详情。以主实例为核心，展示与主实例绑定的只读实例、代理实例的相关信息。其中包含如下信息，比如：实例所在地域、可用区、子网及监控信息。
拓扑结构
RDS 集群存在以下几种可能的实例组合，相应的拓扑结构说明如下：
| 实例组合 | 实例数量 | 拓扑结构说明 |
|---|---|---|
| 主实例 | ≥1 | 至少1个双机高可用版的实例组成的 RDS 高可用集群 |
| 主实例、只读实例 | ≥1 | 至少1个双机高可用版主实例和只读实例，组成的 RDS 高可用集群 |
| 主实例、代理实例 | ≥1 | 至少1个双机高可用版主实例和代理实例，组成的 RDS 高可用集群 |
| 主实例、代理实例、只读实例 | ≥1 | 至少1个双机高可用版主实例只读实例和代理实例，组成的 RDS 高可用集群 |
查看集群拓扑
- 登录云数据库 RDS 控制台。
- 在 RDS 控制台，选择一个和 MySQL 双机高可用主实例，点击实例名称，进入实例详情。
- 在“云数据库 RDS 实例”详情页面，点击SmartDBA，展开模块信息。

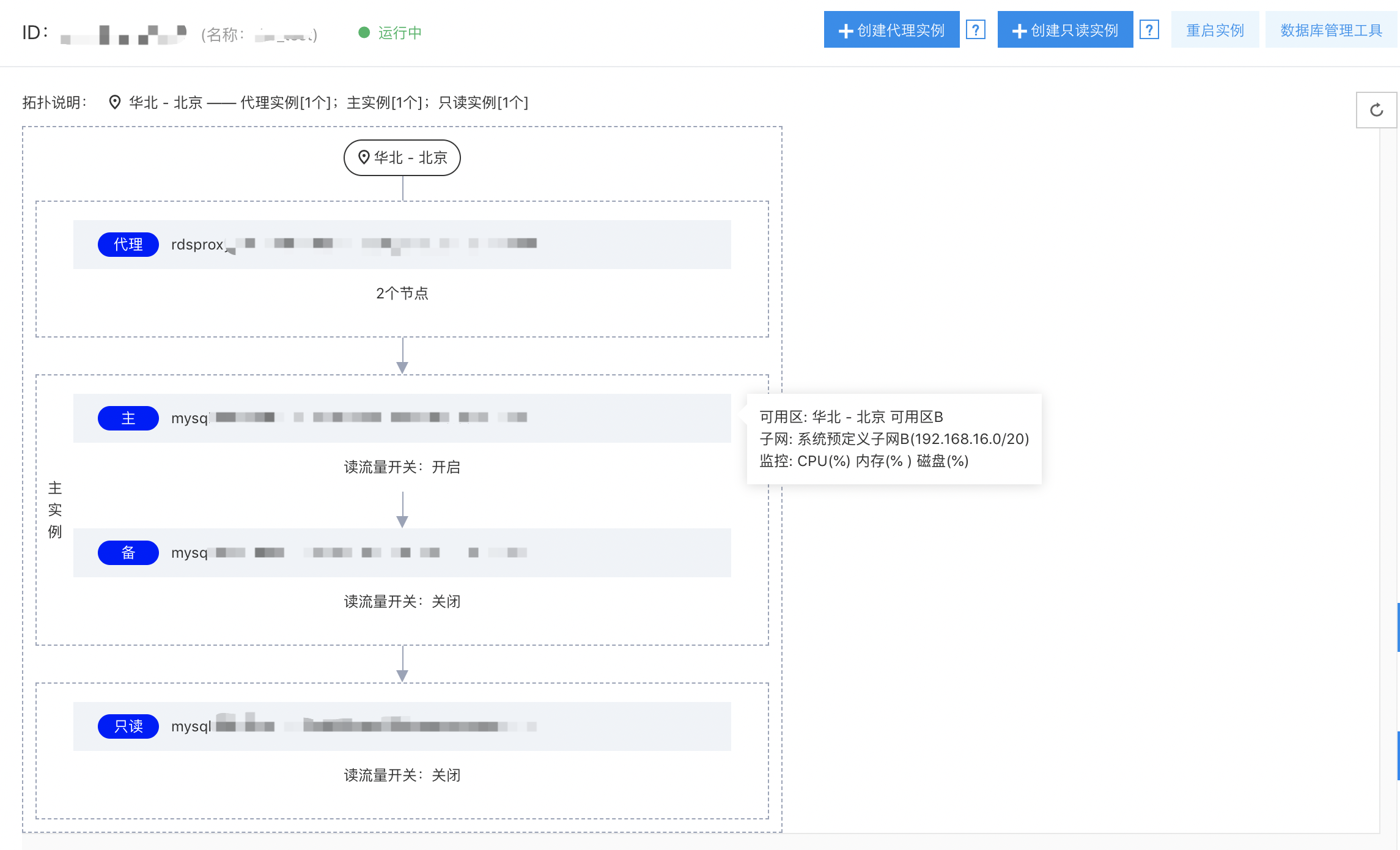

- 点击集群拓扑，即可查看相关信息。
