创建负载均衡
边缘节点负载均衡说明
- 边缘负载均衡为单个节点内提供负载均衡服务，需要指定节点创建。创建前请确认当前服务的部署信息。
- 边缘负载均衡和部署组关联绑定，绑定后可设置当前部署组下的容器组权重。
- 当前默认启用公网IP，暂不支持更改，创建负载均衡后会产生IP费用。
操作步骤
- 左侧导航栏选择“边缘容器”，点击“负载均衡”，进入负载均衡实例列表页。
- 在负载均衡实例列表页，点击“新建负载均衡”，分步骤创建新实例。

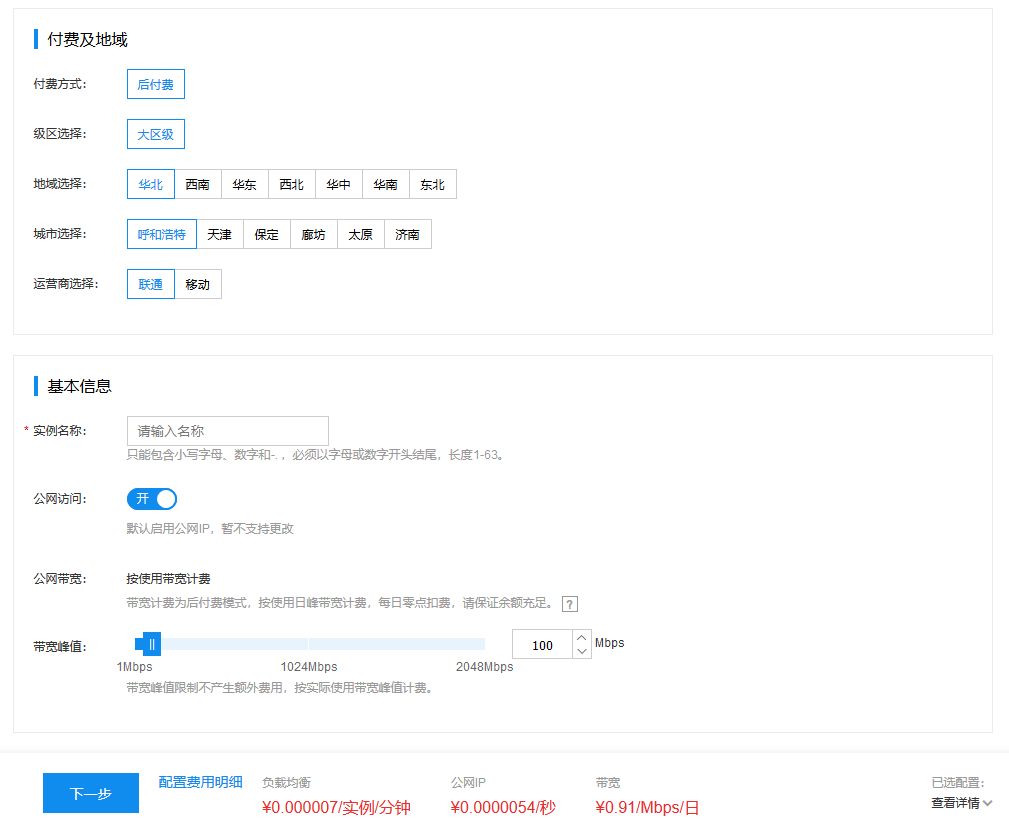

- 需要您先依次填写完成 地域及付费、基本信息、标签信息。
- 核对费用，点击“下一步” ，创建成功返回负载均衡实例列表。
创建TCP监听设置
监听信息包括前端/后端协议和端口。

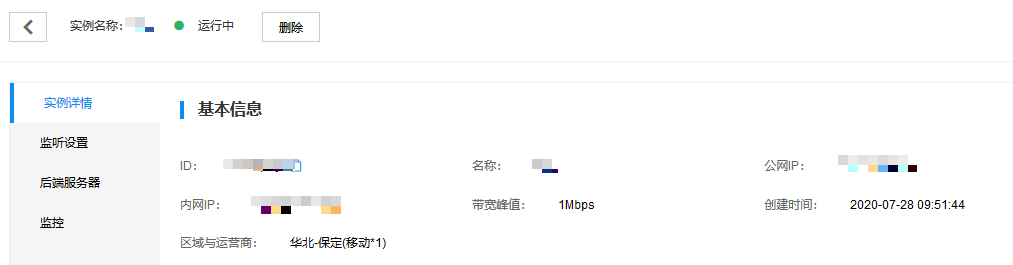

- 负载均衡实例列表页，点击实例进入实例详情页。
-

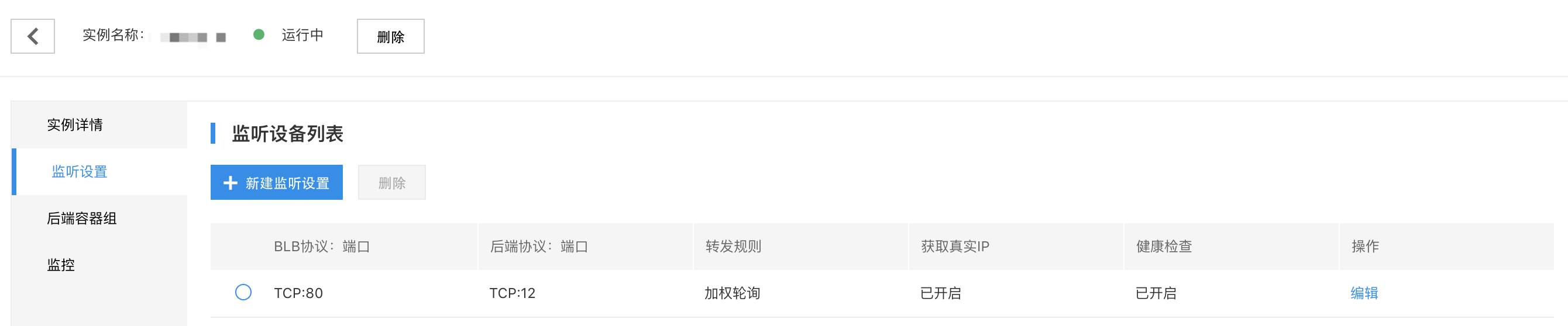

在实例详情页，点击“监听设置”，进入监听设备列表页。
-
点击“创建监听设置”，选择TCP监听，需要您先依次填写完成 配置信息、健康检查配置。

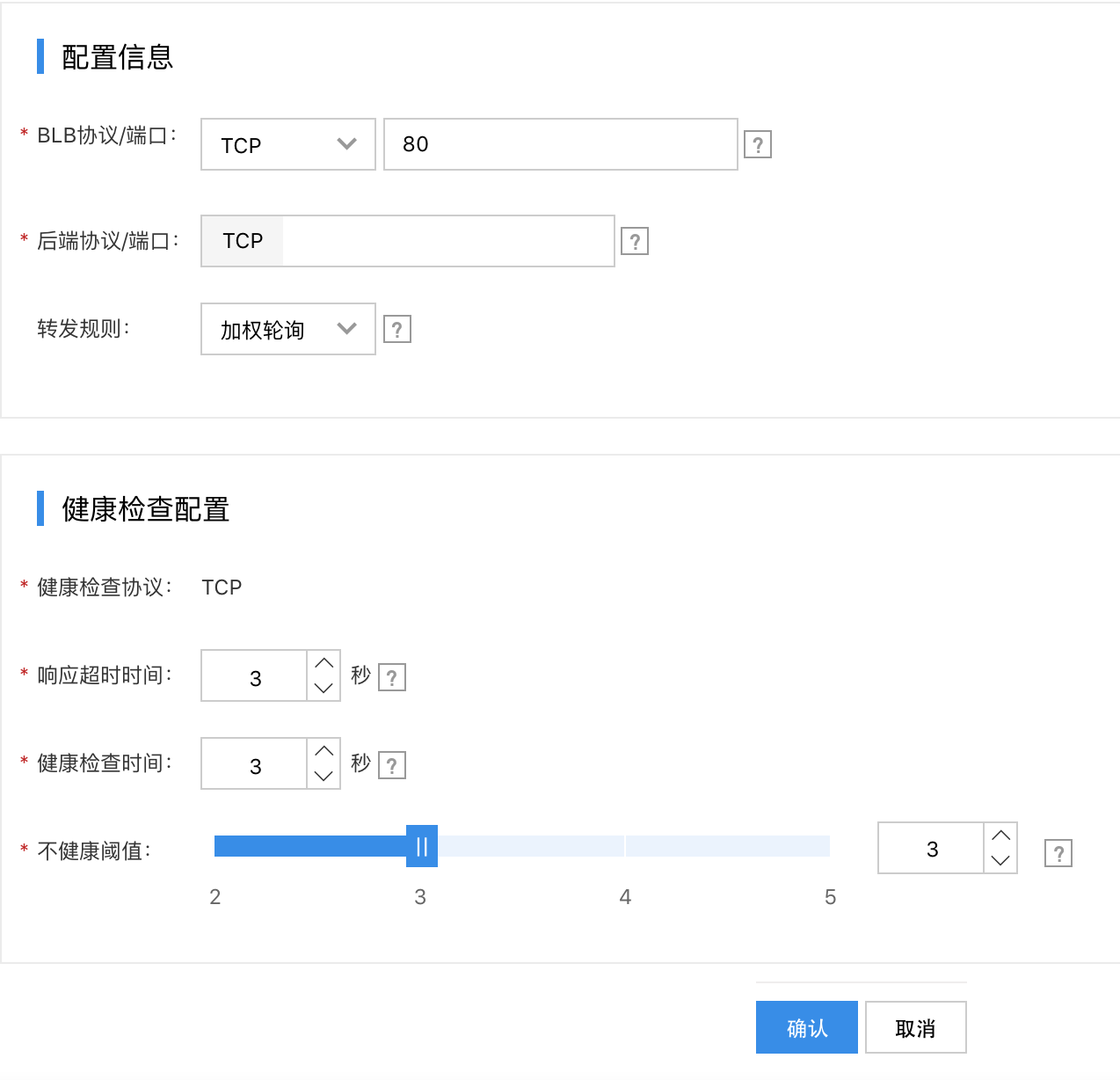

- 配置信息项包括：
项目 描述 LB协议[端口] 指定LB监听器监听的协议和端口。 后端协议[端口] 指定后端POD提供服务的协议和端口。 转发规则 - 加权轮询：依据后端POD的权重，将请求轮流发送给后端POD，常用于短连接服务
- 最小连接数：优先将请求发给拥有最少连接数的后端POD，常用于长连接服务。
- 源IP：将请求的源IP进行hash运算后派发请求至某匹配的POD，保证同一个客户端IP的请求始终被派发至某特定的POD。- 健康检查项包括：
项目 描述 健康检查协议 指定检查后端POD健康状态时使用的协议类型。 响应超时时间 指定时间内没有收到后端POD的响应，则认为后端POD响应超时。 健康检查间隔 对后端POD进行检查的时间间隔。 不健康阈值 如果后端POD连续健康检查失败的次数超过阈值，则认为该POD不健康。 健康阈值 对于不健康的POD，如果连续健康检查成功的次数超过阈值，则认为该POD健康。 - 点击“确认”，创建完成。
添加后端服务器
- 在负载均衡实例列表页，点击实例进入实例详情页。

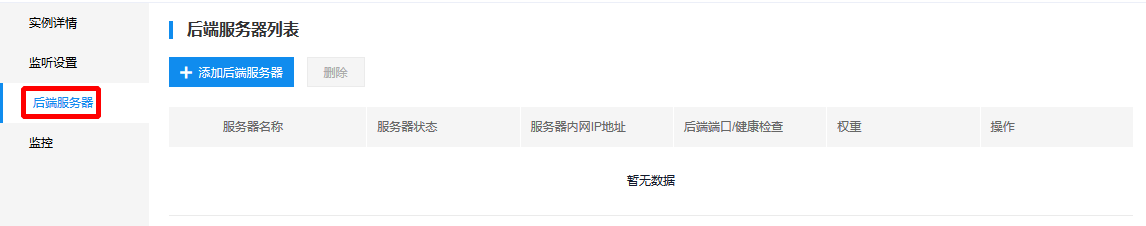

- 在实例详情页，点击“后端服务器”，进入后端容器组列表页。

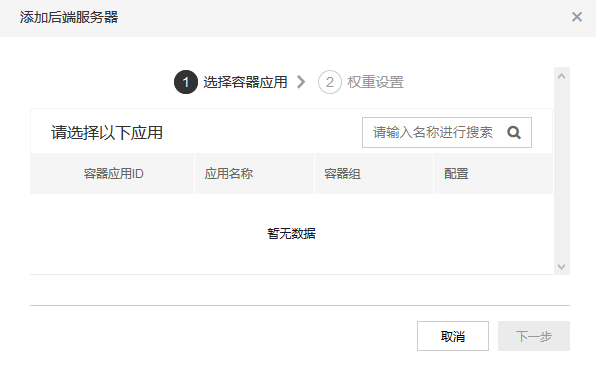

- 点击“添加后端服务器”，选择指定的部署组，点击“下一步”。

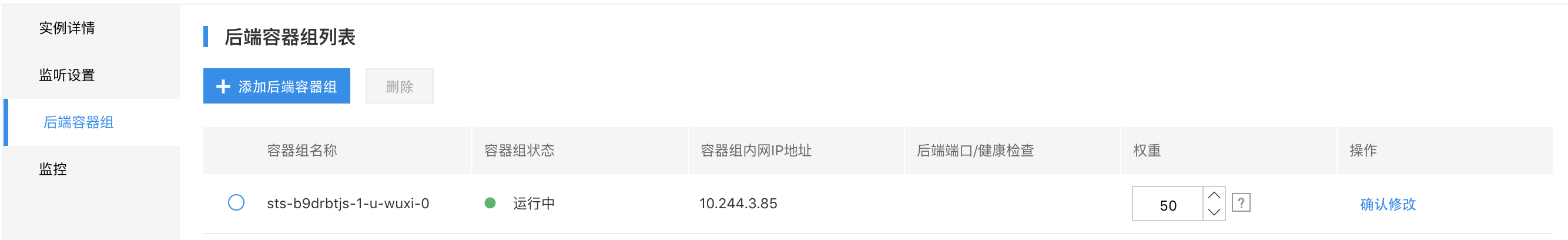

- 为容器组配置权重，权重配置完成，点击“确定”，完成操作。
数据监控
监听信息包括前端/后端协议和端口。
- 在负载均衡实例列表页，点击实例进入实例详情页。

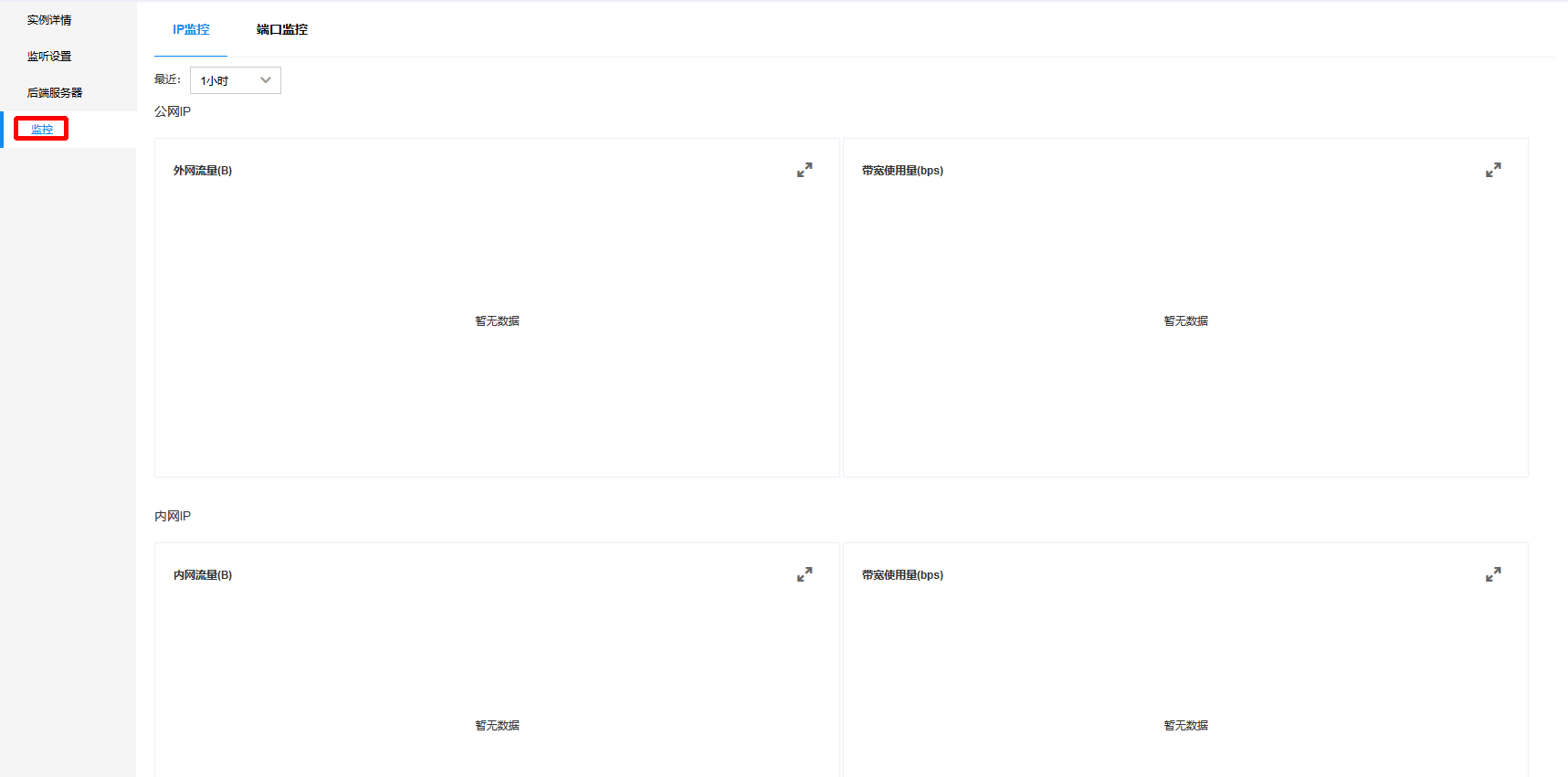

- 在实例详情页，点击“监控”，包括公网IP和端口数据监控信息。
公网IP监控信息
- 入口流量：入站流量，即用户访问站点的流量，单位：字节/分钟。
- 出口流量：出站流量，即站点到用户方向的流量，单位：字节/分钟。
- 出口带宽：EIP实例出方向瞬时带宽，单位：比特/秒。
端口监控信息
-
实例数量
- 实例总数：已添加的后端服务器数量。
- 正常实例数量：健康检查正常的后端服务器数量。
- 异常实例数量：健康检查异常的后端服务器数量。
-
网络流量
- 网络流入流量：监听器接收到的用户流量，单位：字节/分钟。
- 网络流出流量：监听器发往用户的流量，单位：字节/分钟。
-
网络数据包
- 输入数据包数：监听器接受到的用户数据包（Packet）数量，单位：个/分钟。
- 输出数据包数：监听器发往用户的数据包（Packet）数量，单位：个/分钟。
- 活跃连接数：当前活跃的TCP连接数。
