应用场景

混合云融合了公有云和私有云，是近年来云计算的主要模式和发展方向。企业出于安全考虑更愿意将数据存放在私有云中，但是同时又希望获得公有云的计算资源。百度智能云混合云方案中客户 IDC 和百度智能云 VPC 通过专线/ VPN 打通，实现云上云下业务紧密连接，既可以利用云上资源的按需使用和易扩展的特性，又可以利用本地 IDC 满足合规性要求。

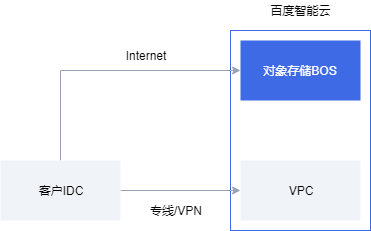

专线/ VPN 能为客户 IDC 访问 BOS 提供高速安全的传输通道。但在混合云方案中，客户 IDC 访问 BOS 时（例如把本地数据备份到云上），由于客户 IDC 解析 BOS 域名得到的是 BOS 公网 IP 地址，所以数据流还是走公网传输，无法利用专线/ VPN。该教程为混合云中使用专线/ VPN 访问 BOS 提供解决方案。

解决方案

方案1：使用VPC服务网卡

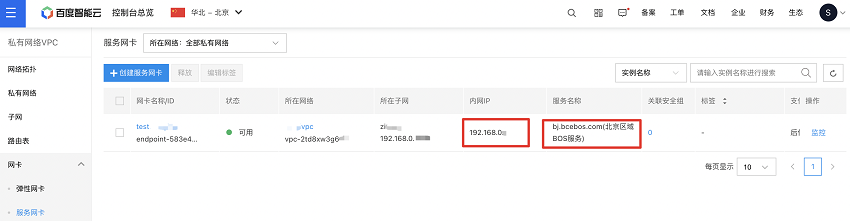

服务网卡是一个高可用高扩展性的 VPC 访问 BOS 代理，可以将 BOS 等 VPC 外部公共服务映射到 VPC 内部，也可以挂载服务发布点生成的服务域名，用户可以在 VPC 内或者混合云对端通过内网便捷、安全地访问这些服务。

配置前您需要了解：

• 每个VPC可支持20个服务网卡。
• 一块服务网卡仅属于一个子网，其IP地址必须属于该子网CIDR块中。
• 单服务每个子网仅支持一个服务网卡。
• 服务网卡后端可挂载本地域服务。

方案2：使用BCC作为访问代理

概述

混合云中使用专线/ VPN 访问 BOS 方案的核心是使用 BCC 作为访问代理：

1. 首先申请一台 BCC 并安装 Nginx，作为到 BOS 的反向代理；

2. 修改客户 IDC 机器的本地 DNS 记录，把访问 BOS 的请求指向 Nginx 代理。




   注意：本方案只能保证同区域下访问 BOS 走专线/ VPN 和内网。例如客户 IDC 和百度智能云的北京 VPC 打通，本方案可以利用专线/ VPN 访问位于北京的 BOS Bucket；但如果客户去访问位于广州的 BOS Bucket，数据还是会走公网传输。

配置Nginx反向代理

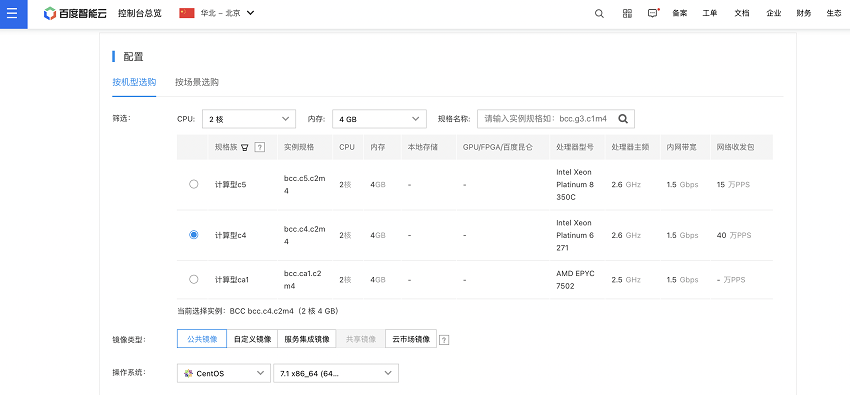

1. 首先申请一台 BCC。推荐配置：2 核 CPU、4G 内存、CentOS 7.1，无需配置公网 IP。

1. 安装 Nginx。由于我们需要额外的 stream 模块来提供 TCP 协议代理，所以还需要安装 stream 模块。

   a) yum install nginx nginx-mod-stream

   b) 配置 Nginx：

   cd /nginx/
   vim nginx.conf

   把 nignx.conf 修改成如下配置，注意下述配置适用于北京区域，如果想访问广州区域的 BOS，把配置文件里的 bj 替换成 gz 即可：

   #user  work;
   worker_processes  auto;

   events {
       worker_connections  1024;
   }

   stream {
       error_log logs/access.log info;

       # The backend address of BOS in Beijing
       upstream httpbosbj {
           server bj.bcebos.com:80;
       }

       upstream httpsbosbj {
           server bj.bcebos.com:443;
       }

       server {
           listen       80;

           proxy_pass httpbosbj;
           # Proxy settings
           proxy_connect_timeout   5s;
           proxy_timeout           90s;
           proxy_buffer_size       4k;
       }

       server {
           listen       443;

           proxy_pass httpsbosbj;
           # Proxy settings
           proxy_connect_timeout   5s;
           proxy_timeout           90s;
           proxy_buffer_size       4k;
       }
   }

   c) 验证配置文件并启动 Nginx（需要 root ）：

   nginx -t
   mkdir –p /usr/share/nginx/logs

   确认 Nginx 成功启动：



配置客户IDC节点

配置本地 DNS 记录，让客户 IDC 机器把访问 BOS 的请求指向到 Nginx 中转机。例如在 CentOS 环境下，在 /etc/hosts 中添加记录：

nginxIp bj.bcebos.com

这里 nginxIp 就是上面配置的 Nginx 反向代理的内网 IP 地址，eg. 192.168.1.5。Windows 等环境下修改本地 DNS 记录同理。

测试

配置完成后您就可以使用专线/ VPN 从 IDC 机器访问 BOS 了，您可以使用 BOS SDK、CLI、BOS 桌面等各种工具进行文件上传和管理。

此外，您还可以登陆 Nginx 代理节点检查日志来确认 Nginx 反向代理工作状态是否正常：

less /usr/local/nginx/logs/access.log

说明:

• 本教程提供的方案可以满足大多数情况下的访问 BOS 需求。在 2 核 4G 配置下，代理节点可以支撑 1000 并发连接（这是由于 BOS 出于防 DDoS 原因限制了单 IP 的并发访问连接数）和 1Gbps 的访问速度。
• 不过本方案有如下限制：(1) Nginx 代理是潜在的单点故障，您需要维护这台 BCC 实例保证其运行正常；(2)如果需要更高的上传速度和更多的并发连接，可以进一步提高 Nginx 节点配置或增加额外 Nginx 节点等。
